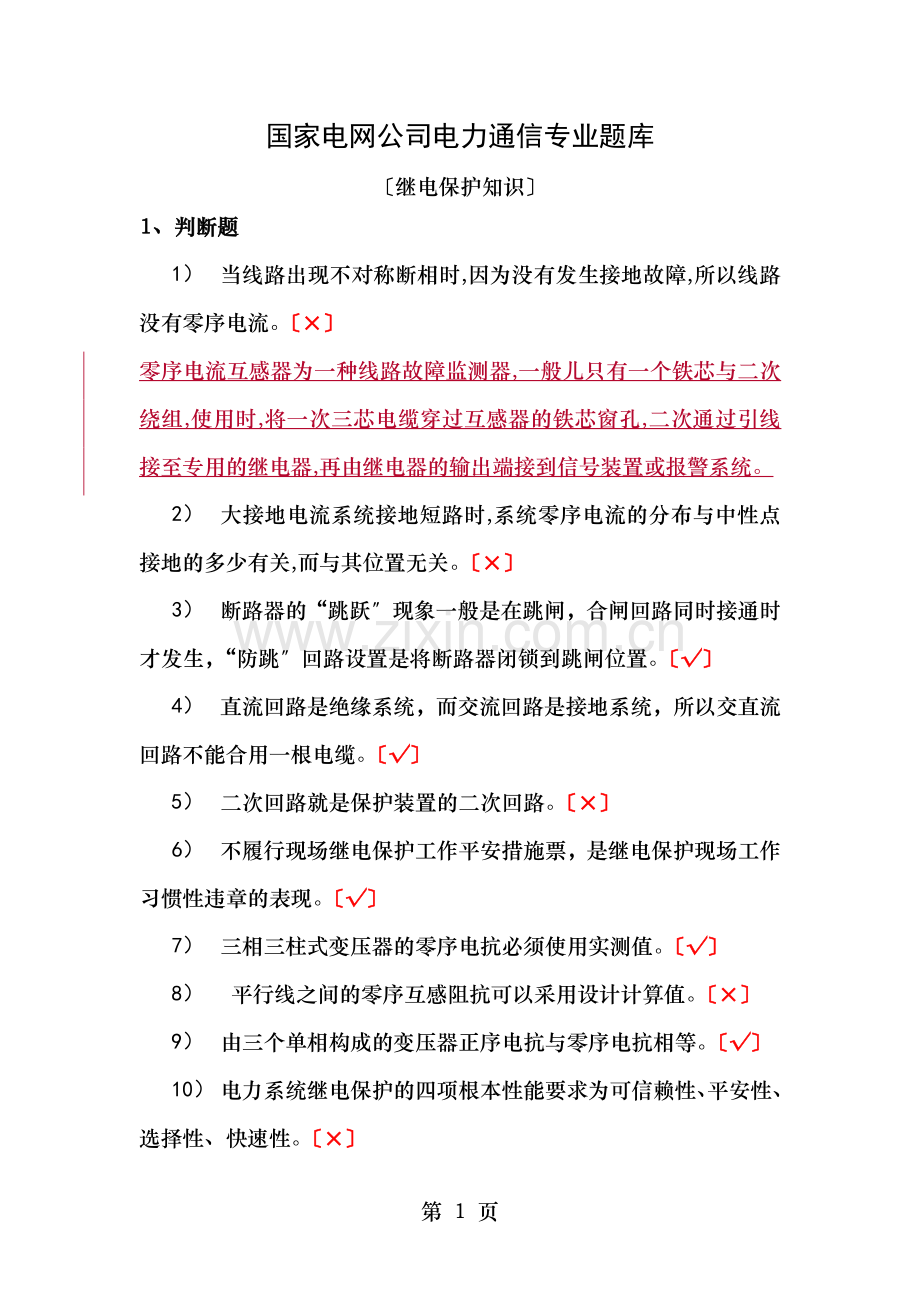

国家电网公司电力通信专业题库
〔继电保护知识〕
1、判断题
1） 当线路出现不对称断相时,因为没有发生接地故障,所以线路没有零序电流。〔×〕
零序电流互感器为一种线路故障监测器,一般儿只有一个铁芯与二次绕组,使用时,将一次三芯电缆穿过互感器的铁芯窗孔,二次通过引线接至专用的继电器,再由继电器的输出端接到信号装置或报警系统。
2） 大接地电流系统接地短路时,系统零序电流的分布与中性点接地的多少有关,而与其位置无关。〔×〕
3） 断路器的“跳跃〞现象一般是在跳闸，合闸回路同时接通时才发生，“防跳〞回路设置是将断路器闭锁到跳闸位置。〔√〕
4） 直流回路是绝缘系统，而交流回路是接地系统，所以交直流回路不能合用一根电缆。〔√〕
5） 二次回路就是保护装置的二次回路。〔×〕
6） 不履行现场继电保护工作平安措施票，是继电保护现场工作习惯性违章的表现。〔√〕
7） 三相三柱式变压器的零序电抗必须使用实测值。〔√〕
8） 平行线之间的零序互感阻抗可以采用设计计算值。〔×〕
9） 由三个单相构成的变压器正序电抗与零序电抗相等。〔√〕
10） 电力系统继电保护的四项根本性能要求为可信赖性、平安性、选择性、快速性。〔×〕

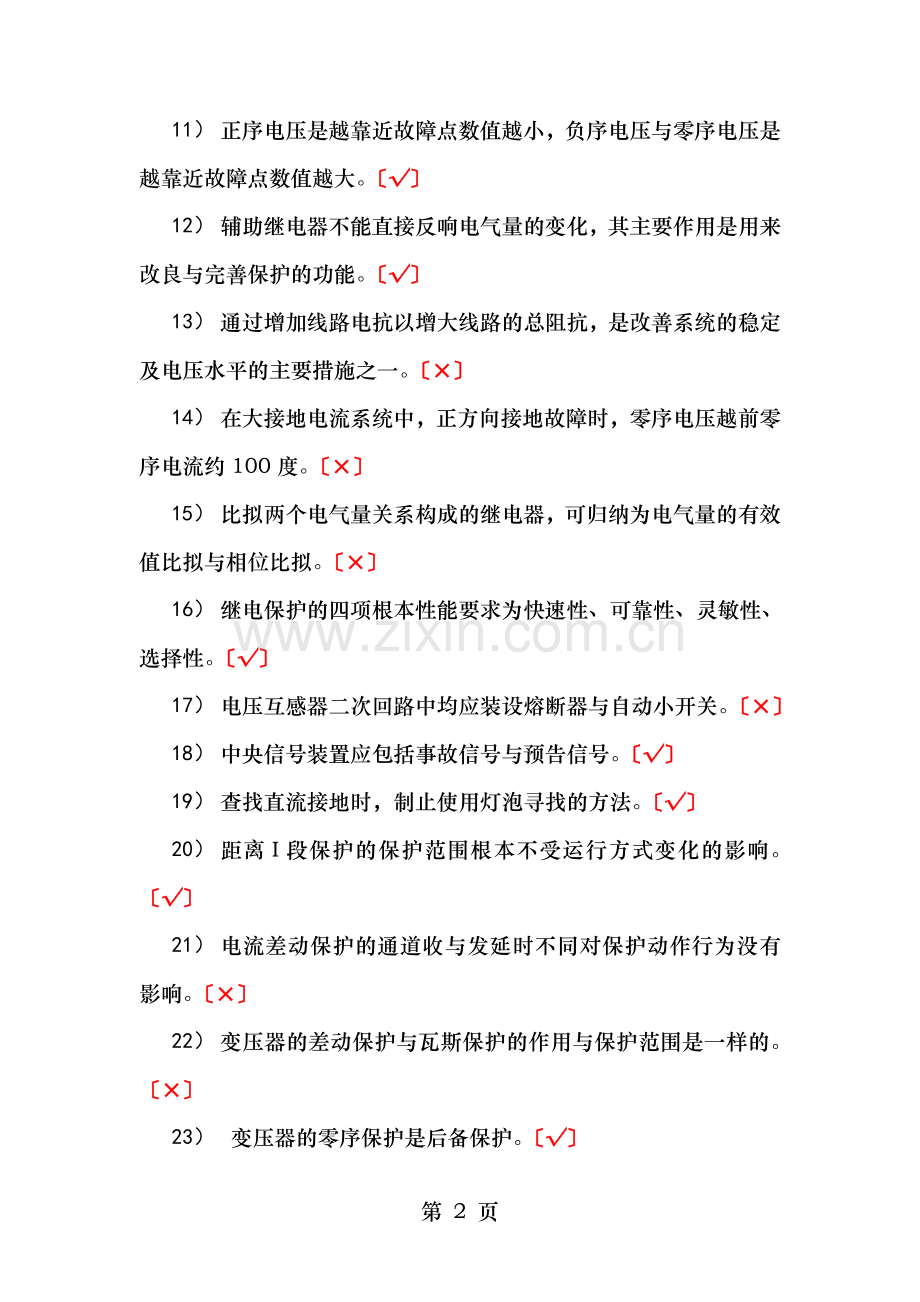

11） 正序电压是越靠近故障点数值越小，负序电压与零序电压是越靠近故障点数值越大。〔√〕
12） 辅助继电器不能直接反响电气量的变化，其主要作用是用来改良与完善保护的功能。〔√〕
13） 通过增加线路电抗以增大线路的总阻抗，是改善系统的稳定及电压水平的主要措施之一。〔×〕
14） 在大接地电流系统中，正方向接地故障时，零序电压越前零序电流约100度。〔×〕
15） 比拟两个电气量关系构成的继电器，可归纳为电气量的有效值比拟与相位比拟。〔×〕
16） 继电保护的四项根本性能要求为快速性、可靠性、灵敏性、选择性。〔√〕
17） 电压互感器二次回路中均应装设熔断器与自动小开关。〔×〕
18） 中央信号装置应包括事故信号与预告信号。〔√〕
19） 查找直流接地时，制止使用灯泡寻找的方法。〔√〕
20） 距离I段保护的保护范围根本不受运行方式变化的影响。〔√〕
21） 电流差动保护的通道收与发延时不同对保护动作行为没有影响。〔×〕
22） 变压器的差动保护与瓦斯保护的作用与保护范围是一样的。〔×〕
23） 变压器的零序保护是后备保护。〔√〕
24） 由于误碰导致断路器跳闸时，重合闸不动作。〔×〕
25） 全线敷设电缆线路故障跳闸后不允许试送电。〔√〕
26） 闭锁式纵联保护的高频通道工作方式，一般采用故障起动发讯方式。〔√〕
27） 系统发生单相接地时，由于电压不平衡，距离保护中的断线闭锁继电器工作，使距离保护闭锁。〔×〕
28） 在保护安装处发生短路时，零序功率方向继电器有死区。〔×〕
29） 自耦变压器的零序差动保护，是在变压器发生接地故障时快速动作的保护。〔√〕
30） 装设高频保护的线路两端，一端装有发讯机，另一端装有收讯机。〔×〕
31） 继电保护专用收发信机的高频通道入口处的放电管必须取消。〔√〕
32） 过流保护在系统运行方式变小时，保护范围也将变小。〔√〕
33） 电力载波用同轴电缆屏蔽层应两端分别接地，并仅靠同轴电缆敷设截面不小于100mm2两端接地的铜导线。〔√〕
34） 传送音频信号应采用屏蔽双绞线，其屏蔽层应在两端接地。〔√〕
2、选择题
1〕 线路发生两相短路时，短路点处正序电压〔UK1〕与负序电压〔UK2〕的关系为〔 B 〕。
A ：UK1>UK2 B: UK1=UK2 C: UK1<UK2
2〕 我国110KV及以上系统的中性点均采用( A ).
A :直接接地 B:经消弧线圈接地 C:经大电抗接地
3〕 电力系统发生振荡时，各点电压与电流〔 A 〕
A：均做往复性摆动 B：均发生突变 C：高频振荡时均发生突变
4〕 在大接地电力系统中，在故障线路上的零序功率是〔 A 〕
A：由线路流向母线 B：由母线流向线路 C：不流动
5〕 快速切除线路与母线的短路电流有利于提高电力系统〔 A 〕。
A：暂态稳定 B：静态稳定 C：动态稳定
6〕 测量交流电流回路的绝缘电阻，使用〔 B 〕摇表。
A：500V B：1000V C：2500V
7〕 分相操作的断路器拒动考虑的原那么是〔 A 〕
A：单相拒动 B：两相拒动 C：三相拒动
8) 60-110KV电压等级的设备不停电时的平安距离是〔 B 〕。
A：2米 B：1.5米 C：3米
9) 继电保护装置试验所用仪表准确度应为〔 A 〕。
A：0.5级 B：0.2级 C：1级 D：2级
10) 查找直流接地时，所用仪表内阻不应低于 〔 B 〕
A：1000Ω/V B：2000Ω/V C：3000Ω/V
11) 监视220V直流回路绝缘状态所用直流电压表计的内阻不小于〔 C 〕
A：10KΩ B：15KΩ C：20KΩ
12) 500千伏变压器差动保护为了减小不平衡电流，常选用一次侧通过较大的短路电流时铁心也不至于饱与的CT一般选用〔 B 〕
A：0.5级 B：TPY级 C：TPS级
13) 直流母线电压不能过高或过低，允许范围一般是〔 C 〕
A：±3% B：±5% C：±10%
14) 在保护与测量仪表中，交流电流回路的导线截面不应小于〔 A 〕
A：2.5平方毫米 B：4平方毫米 C：5平方毫米
15) 在电压回路中，当最大负荷时至保护与自动装置的电压降不超过其额定电压的〔 B 〕
A：2% B：3% C：5%
16) 继电保护要求电流互感器的 一次电流等于最大短路电流时其变比误差小于或等于〔 C 〕
A：5% B：8% C：10%
17) 负序电流整定往往用模拟单向接地短路时的负序电流分量为短路电流的〔 C 〕
A：3倍 B：√3倍 C：1/3倍
18) 当本元件的保护或断路器拒动时，由相邻元件的保护实现隔离故障的保护方式，称为〔 B 〕
19) 定时限过流保护的动作值是按躲过线路的〔 A 〕电流整定。
20) 变压器差动保护的六角图应在变压器〔 C 〕时进展。
21) 变压器的复合电压闭锁过流保护是〔 A 〕。
22) 阻抗继电器的最小精工电流必须〔 B 〕短路时加于继电器的电流。
23) 〔 B 〕保护能够瞬时切除被保护线路上任意点的故障。
24) 传输线路纵联保护信息的数字式通道传输时间应不大于〔C〕；点对点的数字式通道传输时间应不大于〔A〕
A. 5ms B.10ms C. 12ms
25) 有载调压变压器调整电压可以在〔 D 〕进展。
26) 电力元件继电保护的选择性，除了决定与继电保护装置本身的性能外，还要求满足：由电源起，愈靠近故障点的继电保护的故障起动值〔 A 〕
A.相对愈小，动作时限愈短
B.相对愈大，动作时限愈短
C.相对愈小，动作时限愈长
27) 电力系统振荡时，〔 C 〕可能会发生误动。
28) 快速切除线路范围内任意一点故障的主保护是〔 C 〕。
29) 线路保护动作跳闸后，重合闸必须经一定延时才可重合，主要是考虑〔 BC 〕。
A.保护装置整组复归时间
B.开关断弧及去游离时间
C.与对侧保护动作时间配合
30) 继电保护现场工作中的习惯性违章主要表现为： 〔ABDE 〕
A.不履行工作票手续即行工作。
B. 不认真履行现场继电保护工作平安措施票。
C.使用未经检验的仪器、仪表。
D. 监护人不到位或失去监护。
E．现场标示牌不全，走错屏位〔间隔〕。
31) 微机保护中的微处理器对转换后的电压、电流信号进展 〔AC〕 以判断电力系统是否发生故障。
A. 数值运算 B. 数字滤波 C、逻辑运算 D、A/D变换
32) 按照?电力系统继电保护技术监视规定?，属于监视范围的阶段是 〔 ABCD〕 。
A、工程设计 B、运行维护 C、安装调试 D、规划阶段
33) 大接地电流系统中，线路发生经弧光电阻的两相短路故障时，存在有〔AB〕分量。
A. 正序 B. 负序 C. 零序
34) 对于保护用双层屏蔽电缆，内屏蔽层应〔A〕接地，外屏蔽层应〔B〕接地。
A. 一端 B. 两端 C. 两端均不
3、填空题
1） 电流互感器的一次绕组均串联到被测电流的电路中,所以希望一次绕组的阻抗尽可能小。
2） 继电保护定值是按调度操作范围进展整定计算,220-500KV电网分界点定值由网局审核,110-220KV电网分界点定值由省局审核。
3） 保护装置调试定值必须依据最新整定值通知单规定。
4） 在电阻、电容、电感串联电路中，只有电阻是消耗电能的,而电容与电感只进展能量交换。
5） 二极管的主要特性是单向导电性。
6） 在高压设备上工作分为三类,1类是停电工作,2类是局部停电工作,3类是不停电工作。
7） 阻抗继电器的时间测定,是在检验2倍准确工作电流下,按90%,50%动作阻抗的动作时间。
8） 假设电流互感器二次侧开路,会使二次回路本身产生很高的电动势,并对设备与人身平安都有很大威胁。
9） 视在功率的单位是VA或KVA或MVA。
10） 串联谐振的特点是:电路呈纯电阻性,端电压与总电流同相,电抗等于零。
11） 变电所使用的电压互感器二次侧一般带有测量仪表与继电保护装置。
12） 距离保护的振荡闭锁装置启动后,让保护短时间投入,此时间称为振荡闭锁装置的开放时间。
13） 方向过电流保护一般是定时限特性,它的时限是按逆向阶梯原那么整定的。
14） 内部过电压是指操作过电压、弧光接地过电压与谐振过电压等。
15） 对继电保护装置的根本要求是可靠性、灵敏性 、选择性、快速性。
16） 继电保护一般是由测量回路 、逻辑回路 与 执行回路 组成。
17） 高频保护按作用可分为 跳闸信号、允许信号 与闭锁信号。
18） 准确工作电流与整定阻抗的乘积称为阻抗继电器的准确工作电压 。
19） 电网中与继电保护配合工作的自动装置包括 故障录波器 、备用电源自动投入装置、自动重合闸与按周波自动减负荷装置。
20） 接地保护可分为零序电流、电压保护 与接地距离保护 两大类。
21） 电力系统电压大幅度降低，其原因有一是在无功电源缺乏的系统里，负荷不断增加；二是无功电源突然切除 。
22） 电力系统发生短路故障的最明显特点是 电压降低 、 电流增大。
23） 双星型接线的电容器组应装设零序平衡保护。
24） 过流保护加装复合电压闭锁可以 提高保护的灵敏度 。
4、简答题
1) 双母线系统中电压切换的作用是什么？
答：对于双母线系统中所连接的电气元件，在两组母线分开运行时〔例如母联断路器断开〕，为了保证其一次系统与二次系统的电压保持对应，以免发生保护或自动装置误动，拒动，要求保护与自动装置的二次电压回路随同主接线一起进展切换。用隔离开关辅助触点去启动电压切换中间继电器，利用其触点实现电压回路的自动切换。
2) 故障录波器有什么作用？
答：故障录波器用于电力系统。可在系统发生故障时，自动的、准确的记录故障前、后过程的各种电气量与开关量的变化情况。通过对这些电气量的分析、比拟，对分析处理事故、判断保护是否正确动作、提高电力系统平安运行水平均有重要的意义。
3) 继电保护装置有什么作用？
答：继电保护装置能反响电气设备的故障状态并自动迅速的、有选择性的借助断路器将故障设备从系统中切除，保证无故障设备继续正常运行，从而缩小事故范围来提高系统运行的可靠性，最大限度的保证用电平安、连续供电。
4) 什么是距离保护？
答：距离保护是指用阻抗继电器作测量元件，测量保护安装处到短路点的距离，并根据距离远近按照整定的时限动作的一种保护。
5) 变压器差动回路中产生不平衡电流的因素有哪些？
答：变压器励磁电流的影响；电流互感器实际变比与计算变比不同的影响；上下压侧电流互感器型式不同产生的影响；变压器有载调压的影响；在区外短路由于电流互感器伏安特性不一致引起的不平衡电流。
6) 什么是主保护、后备保护与远后备保护？
答：主保护是满足系统稳定与设备平安要求，能以最快速度有选择地切除被保护设备与线路故障的保护。后备保护是主保护或断路器拒动时，用来切除故障的保护。后备保护可分为远后备保护与近后备保护两种。近后备保护是当主保护拒动时，由本电力设备或线路的另一套保护来实现后备的保护；当断路器拒动时，由断路器失灵保护来实现后备保护。远后备保护是指当主保护或断路器拒绝动作时，由相邻电力设备或线路的保护来实现的后备保护。
7) 纵联保护的通道可分为几种类型？
答：可分为以下几种类型：电力线载波通道；微波通道；光纤通道；导引线电缆。
8) 继电保护的“三误〞是指什么？
答：误整定、误碰、误接线。
9) 电力系统常见的故障有哪些，哪一种最常见？
答：主要有三相短路、两相短路、单相接地、两相接地短路与断线；单相接地故障最常见。
10) 简述330-500KV线路保护的配置原那么
答：1〕应装设两套完整、独立的全线速动主保护；2〕接地短路后备保护可装设阶段式或反时限零序电流保护，亦可采用接地距离保护并辅之以阶段式或反时限零序电流保护。3〕相间短路后备保护可装设阶段式距离保护。
11) 大接地电流系统中的变压器中性点有的接地，也有的不接地，取决于什么因素？
答：变压器中性点是否接地一般考虑如下因素：保证零序保护有足够的灵敏度与很好的选择性，保证接地短路电流的稳定性；为防止过电压损坏设备，应保证在各种操作与自动掉闸使系统解列时，不致造成局部系统变为中性点不接地系统；变压器绝缘水平及构造决定的接地点〔如自耦变一般为“死接地〞〕。
12) 高频闭锁距离保护有何优缺点？
答：该保护有以下优缺点：能足够灵敏与快速地反响各种对称与不对称故障。仍能保持远后备保护的作用〔当有灵敏度时〕。串补电容可使高频闭锁距离保护误动或拒动。不受线路分布电容的影响。电压二次回路断线时将误动。应采取断线闭锁措施，使保护退出运行。
13) 当采用静态保护时，根据保护的要求，在二次回路中宜采用哪些抗干扰措施？
答：1〕在电缆敷设时，应充分利用自然屏蔽物的屏蔽作用。必要时，可与保护用电缆平行设置专用屏蔽线。2〕采用铠装铅包电缆或屏蔽电缆，且屏蔽层在两端接地。3〕强电与弱电回路不宜合用同一根电缆4〕保护用电缆与电力电缆不应同层敷设；5〕保护用电缆敷设路径应尽可能离开高压母线及高频暂态电流的入地点，如避雷器与避雷针的接地点，以及并联电容器、电容式电压互感器、结合电容及电容式套管等设备。
14) 对于220KV以上电压系统，微机故障录波器通常录哪些电气量？
答：对于220KV以上电压系统，微机故障录波器一般要录取电压量UA、UB、UC、3U0，电流量IA、IB、IC、3I0；高频保护高频信号量，保护动作触点及断路器位置等开关信号量。
15) 电网继电保护的整定不能兼顾速动性、选择性或灵敏性要求时，按什么原那么取舍？
答：电网继电保护的整定不能兼顾速动性,选择性或灵敏性按以下原那么：局部电网服从整个电网；下一级电网服从上一级电网；局部问题自行消化；尽量照顾局部电网与下级电网的需要；保证重要用户供电。
16) 为什么交直流回路不能共用一条电缆？
答：交直流回路都是独立系统。直流回路是绝缘系统而交流回路是接地系统。假设共用一条电缆，两者之间一旦发生短路就造成直流接地，同时影响了交、直流两个系统。平常也容易互相干扰，还有可能降低对直流回路的绝缘电阻。所以交直流回路不能共用一条电缆。
17) 解释测量阻抗、整定阻抗与动作阻抗的含义。
答：阻抗继电器的测量阻抗是它所测量〔感受〕到的阻抗，即参加到继电器的电压电流的比值。例如，在正常运行时，它的测量阻抗就是通过被保护线路负荷的阻抗。
整定阻抗是编制整定方案时根据保护范围给出的阻抗。发生短路时，当测量阻抗等于或小于整定阻抗时，阻抗继电器动作。
动作阻抗是能使继电器动作的最大测量阻抗。
18) 纵联保护的信号有哪几种？
答：纵联保护的信号有以下三种：
闭锁信号。它是阻止保护动作于跳闸的信号。无闭锁信号是保护作用于跳闸的必要条件。只有同时满足本端保护元件动作与无闭锁信号两个条件时，保护才作用于跳闸。
允许信号。它是允许保护动作于跳闸的信号。有允许信号是保护作用于跳闸的必要条件。只有同时满足本端保护元件动作与有允许信号两个条件时，保护才动作于跳闸。
跳闸信号。它是直接引起跳闸的信号。此时与保护元件是否动作无关，只要收到跳闸信号，保护就作用于跳闸。
