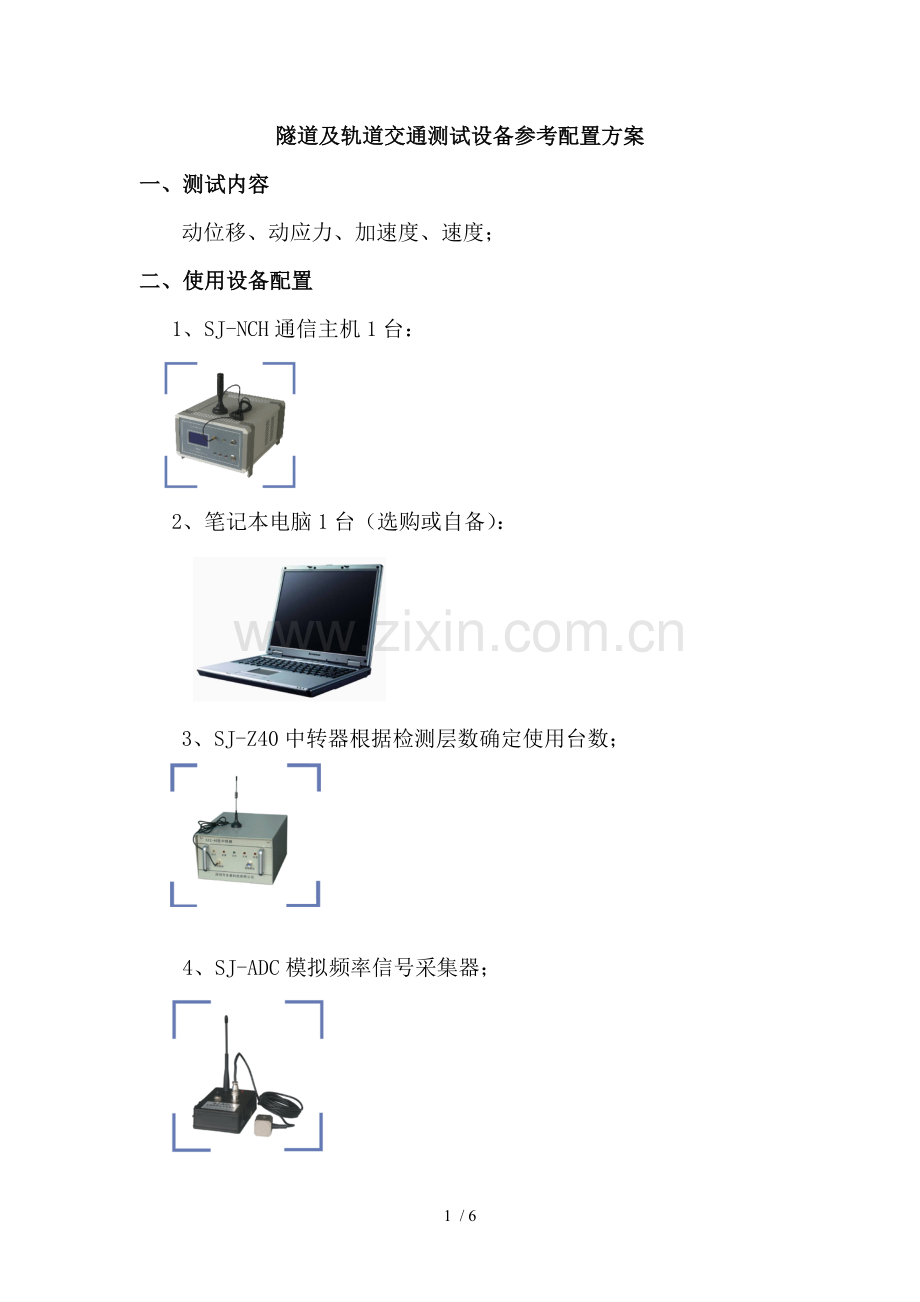

隧道及轨道交通测试设备参考配置方案
一、测试内容
动位移、动应力、加速度、速度；
二、使用设备配置
1、SJ-NCH通信主机1台：

2、笔记本电脑1台（选购或自备）：

3、SJ-Z40中转器根据检测层数确定使用台数；

4、SJ-ADC模拟频率信号采集器；

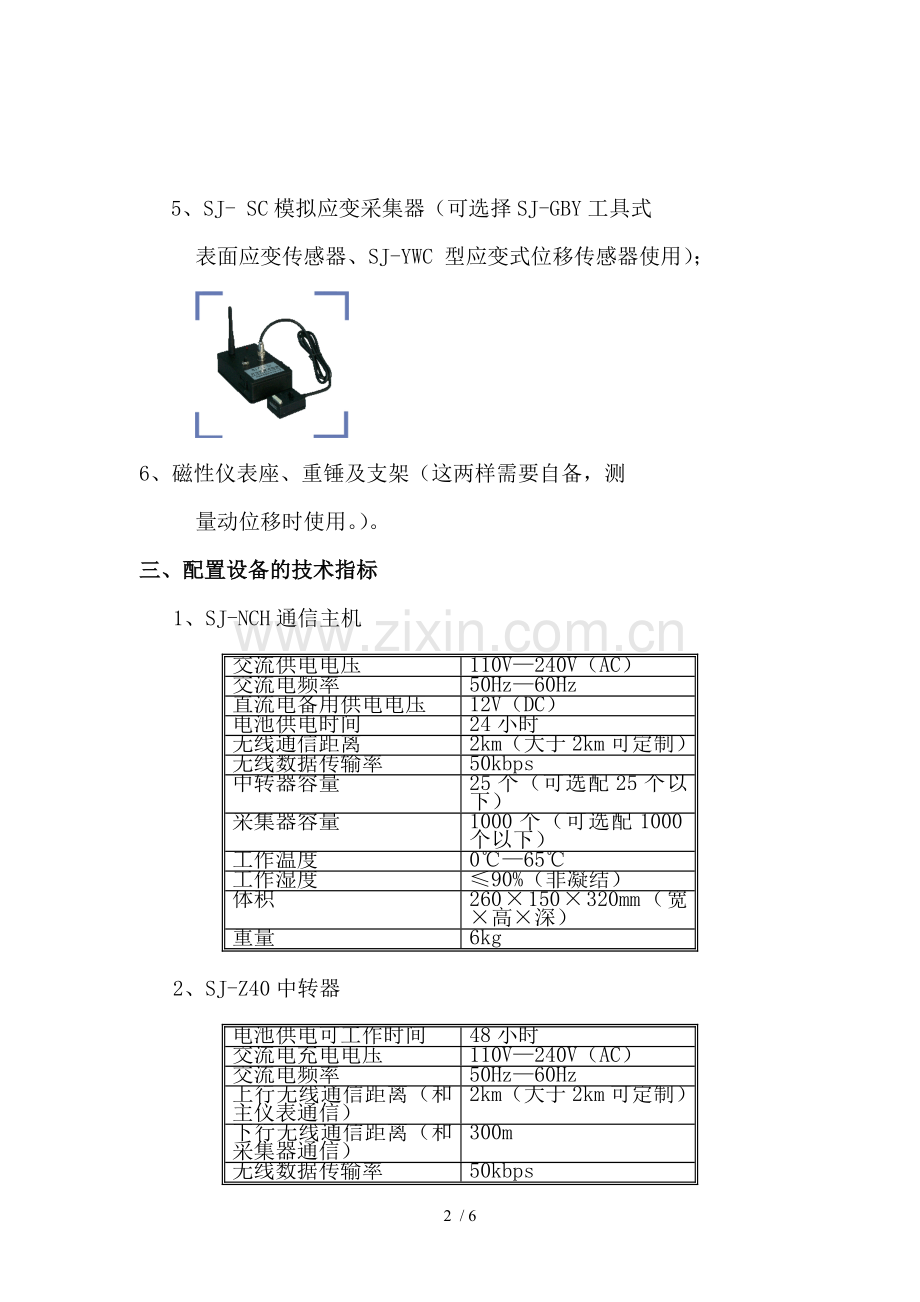

5、SJ- SC模拟应变采集器（可选择SJ-GBY工具式
表面应变传感器、SJ-YWC 型应变式位移传感器使用）；

6、磁性仪表座、重锤及支架（这两样需要自备，测
量动位移时使用。）。
三、配置设备的技术指标
1、SJ-NCH通信主机
交流供电电压
110V—240V（AC）
交流电频率
50Hz—60Hz
直流电备用供电电压
12V（DC）
电池供电时间
24小时
无线通信距离
2km（大于2km可定制）
无线数据传输率
50kbps
中转器容量
25个（可选配25个以下）
采集器容量
1000个（可选配1000个以下）
工作温度
0℃—65℃
工作湿度
≤90%（非凝结）
体积
260×150×320mm（宽×高×深）
重量
6kg
2、SJ-Z40中转器
电池供电可工作时间
48小时
交流电充电电压
110V—240V（AC）
交流电频率
50Hz—60Hz
上行无线通信距离（和主仪表通信）
2km（大于2km可定制）
下行无线通信距离（和采集器通信）
300m
无线数据传输率
50kbps
最大可接入采集器个数
40个（标配40个）
工作温度
-20℃—80℃
工作湿度
≤90%（非凝结）
体积
280×205×135mm（不含突出部分）
重量
5.5kg
3、SJ-ADC-4模拟频率信号采集器
电池供电电压
7.4V（出厂时已配锂电池）
连续工作时间
24小时
待机时间
120小时
应用范围
振动、位移、压力等多个参量
精度
0.1%（F.S）
A/D转换位数
24位（最大）
模拟量采样率
动态每通道500Hz，最高每通道可达10KHz
每个采集器通道数
4通道
模拟输入平衡范围
满量程
平衡方式
自动
模拟输入零点漂移
±1με/小时
输出电压
5V(DC)
模拟量输入接口可接入应变计阻值
120Ω、350Ω
可接入应变计灵敏度系数
任意
无线通信距离
300m
无线数据传输率
50kbps
工作温度
-20℃—65℃
工作湿度
≤90%（非凝结）
体积
123×90×48mm（不含突出部分）
重量
0.4kg（含电池）
4、SJ-SC模拟应变采集器
电池供电电压
4.5V（已配3只5号电池）
连续工作时间
24小时
待机时间
240小时
分辨率
1με
应变范围
±20000με
精度
0.1%
A/D转换位数
24位（最大）
采样率
40Hz（其他采样率可定制）
平衡范围
满量程
平衡方式
自动
零点漂移
±1με/小时
供桥电压
3.3V（其它电压可订制）
桥接方式
1/4桥，1/2桥，全桥
可接入应变片阻值
120Ω[1]（其他阻值可定制）
可接入应变片灵敏度系数
任意
无线通信距离
300m
无线数据传输率
50kbps
工作温度
-20℃—60℃
工作湿度
≤90%（非凝结）
体积
123×90×48mm（不含突出部分）
重量
0.25kg（含电池）
四、可配置传感器种类
1、SJ-0701内置IC加速度传感器；
2、SJ-GBY工具式表面应变传感器；
3、SJ-YWC 型应变式位移传感器；
4、各种120Ω变式应变计；
5、部分电压输出应变传感器
五、使用注意事项
1、为了使无线信号畅通，不影响数据的传输，采集器天线尽量不要贴近被测物表面，和被测物表面垂直最好。
2、安装时可以和主机试连接，在可能的情况下使采集器离开地面或被测物远一些或者调整方向以便确定通信的最佳效果。
3、中转器的位置和通信主机最好没有屏蔽物遮挡，收发头和采集器之间尽量保持可视状态，以便确保通信质量。
4、安装完成试连接之后，因为中转器没有休眠功能，在正式使用前最好关掉中转器的电源开关，以节约电池电量。
5、在钢结构被测试件应用时，仅依靠采集器底部的吸盘即可固定采集器，在混泥土等非钢结构的地方使用时，可将采集器内所配钢片用螺丝紧固在一块3cm见方的小木块上，将小木块用502胶粘贴在测点附近，再将采集器吸在钢片上即可。小木块可反复多次使用。
6、每次安装完采集器都要确保采集器开关处于打开状态，以免不能进行测试。使用完毕以后要确保采集器电源开关已经关闭。
7、主机和中转器在没有安装天线前，不得开机，以免损坏高频功率放大器！
8、其他使用方法在用户手册中都有详细说明，用户手册仅配设备一起销售。
