新小苹果整机装配作业指导书.doc

资源描述

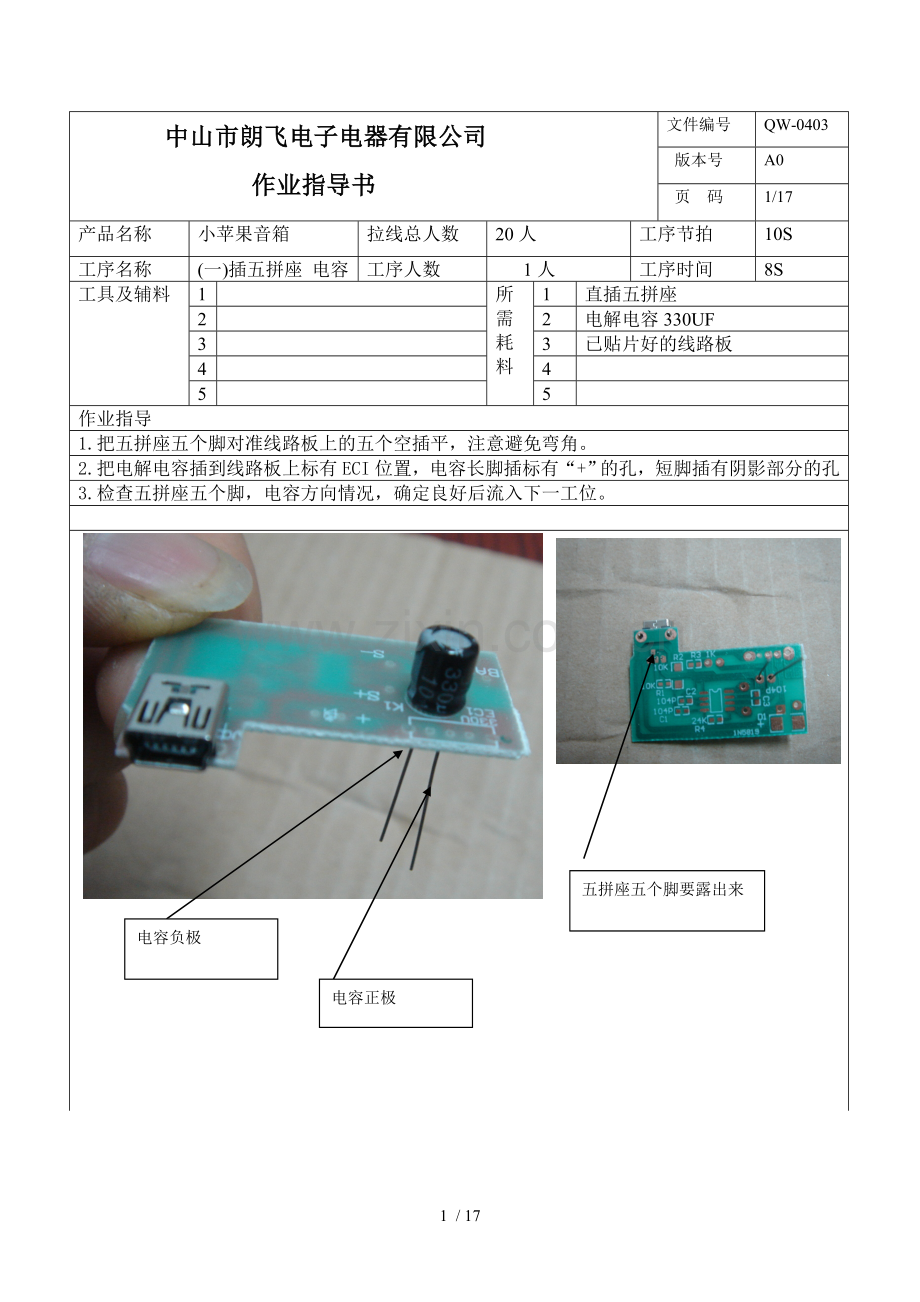

中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 1/17 产品名称小苹果音箱拉线总人数 20人工序节拍 10S 工序名称 (一)插五拼座电容工序人数　1人工序时间 8S 工具及辅料 1 所需耗料 1 直插五拼座 2 2 电解电容330UF 3 3 已贴片好的线路板 4 4 5 5 作业指导 1.把五拼座五个脚对准线路板上的五个空插平，注意避免弯角。 2.把电解电容插到线路板上标有ECI位置，电容长脚插标有“+”的孔，短脚插有阴影部分的孔 3.检查五拼座五个脚，电容方向情况，确定良好后流入下一工位。五拼座五个脚要露出来电容负极电容正极中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 2/17 产品名称小苹果音箱拉线总人数 20人工序节拍 10S 工序名称 (二)插灯插线工序人数　1人工序时间 8S 工具及辅料 1 剪刀所需耗料 1 已插好五拼座电容的线路板 2 2 3MM红色指示灯 3 3 套管 4 4 80MM红色线 5 5 作业指导 1.用剪刀将套管剪下10MM长，把套管套在灯长脚上并且以长脚插“+”标志插到线路板上。 2.把红色线插到线路板上标有“S+”号的孔。 3.检查灯方向，插线情况，确定良好后流入下一工位。红线插“S+” 灯负极灯正极电容负极电容正极中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 3/17 产品名称小苹果音箱拉线总人数 20人工序节拍 10S 工序名称 (三)插线工序人数　1人工序时间 8S 工具及辅料 1 所需耗料 1 80MM红、黑线 2 2 3 3 4 4 5 5 作业指导 1.把红线插到线路板上标有“BAT+”位置的孔，把黑线分别插到标有“BAT-,S-”位置的孔。 2.检查各条线插位置情况，确定正确后流入下一工位。黑线插BAT- 红线插BAT+ 黑色插“S-” 中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 4/17 产品名称小苹果音箱拉线总人数人20 工序节拍 10S 工序名称 (四)浸锡剪脚工序人数　1人工序时间 8S 工具及辅料 1 剪钳所需耗料 1 2 助焊水 2 3 锡炉 3 4 夹子 4 5 5 作业指导 1.用夹子扎住线路板让助焊水浸在线路板贴片的表面，然后才可以过锡炉。注意助焊水要避免浸上线路板表面，切不可以让助焊水进入五拼座里面。 2.把过完锡的板上电容的两个脚用剪钳剪平。 3.检查线路板短路情况，要确定线路板良好。电容剪脚部位中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 5/17 产品名称小苹果音箱拉线总人数人20 工序节拍 10S 工序名称 (五)焊开关工序人数　1人工序时间 8S 工具及辅料 1 烙铁所需耗料 1 已过完锡炉的线路板 2 锡线 2 开关 3 3 4 4 5 5 作业指导 1.把开关装上线路板并且用烙铁加上锡，将开关牢牢固定在线路板上。注意要避免烫伤线路板焊点要光滑、牢固。 2.检查开关高度，各焊点焊接情况，确定焊接良好后流入下一岗位。开关要装到位，不能高起开关焊点要光滑牢固中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 6/17 产品名称小苹果音箱拉线总人数人20 工序节拍 10S 工序名称 (六)补焊工序人数　1人工序时间 8S 工具及辅料 1 烙铁所需耗料 1 已焊好开关的线路板 2 锡线 2 3 3 4 4 5 5 作业指导 1.用烙铁把线路板上短路的分开，虚焊的补上锡。 2.检查线路板上各个点之间短路、虚焊情况，确定线路板没短路、虚焊后流入下一工位。中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 7/17 产品名称小苹果音箱拉线总人数 20人工序节拍 10S 工序名称 (七)线路板测试工序人数 1人工序时间 10S 工具及辅料 1 电脑所需耗料 1 打好胶的线路板 2 小苹果测试架 2 电源音频连接线 3 3 4 4 5 5 作业指导 1. 把USB音频线口分别插到电脑上，五拼口插到五拼座上，打开开关，确定指示灯亮度良好，把线路板放到测试架上测试上，确定喇叭响亮正常，不能有不响，沙声，小声。 2.检查灯、声音响亮情况，确定音质良好后流入下一工位。指示灯亮度测试线路板中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 8/17 产品名称小苹果音箱拉线总人数 20人工序节拍 10S 工序名称 (八)安装透明罩工序人数 2人工序时间 18S 工具及辅料 1 风枪所需耗料 1 透明壳 2 2 前壳 3 3 4 4 5 5 作业指导 1.用风枪把透明壳、前壳里的灰尘干净，然后把透明壳盖到前壳上装平，注意装好后壳前壳上前壳上不能有明显的水印，透明壳里不能有明显的脏物，要轻拿轻放，避免外壳刮花。 2.检查透明壳情况，确定安装质量良好后流入下一工位。不能有脏物中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 9/17 产品名称小苹果音箱拉线总人数 20人工序节拍 10S 工序名称 (九)安装电池片工序人数 2人工序时间 18S 工具及辅料 1 一字螺丝刀所需耗料 1 电池片 2 2 已丝印好的后壳 3 3 4 4 5 5 作业指导 1. 把电池片分正负极装到后壳里如图(1 )示，电池片的单片正极与负极装上后要在背面折弯压平，一定要分清正负极，电池片有弹簧的为负对应后壳的‘-’，电池片没有弹簧的为正对应后壳‘+’，电池片要装到位，电池片不能有变形﹑生锈。 2.检查电池片电池安装，确定安装良好后流入下一工位。弯角部位正负极正负极正极+ 负极- 中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 10/17 产品名称小苹果音箱拉线总人数 20人工序节拍 10S 工序名称 (十) 焊电池片工序人数 1人工序时间 8S 工具及辅料 1 烙铁所需耗料 1 已测好的线路板 2 锡线 2 已装好电池片的后壳 3 3 4 4 5 5 作业指导 1. 把线路板上电池线正极(BAT+)与负极(BAT-)分别焊到后壳正负极上。一定要分清正负极，电池线不能焊反，焊点要牢固、光滑。 2.检查焊接情况，确定焊接良好流入下一工位。电源负极电源正极中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 11/17 产品名称小苹果音箱拉线总人数 20人工序节拍 10S 工序名称 (十一) 安装线路板工序人数 1人工序时间 10S 工具及辅料 1 一字螺丝刀所需耗料 1 已焊好的线路板的后壳 2 2 开关帽 3 3 4 4 5 5 作业指导 1. 把开关帽套上，方向是高的一边朝指示灯如图1，把指示灯弯成90度，高度是5MM也就是五拼座上边。把线路板对准后壳的卡槽推到位，指示灯要装到孔里，外边刚好与外壳相平。注意五拼座露出外壳0.8MM。开关打到OFF档露出0.5MM，开关帽﹑指示灯五拼要装到位 2.自检线路板安装情况，确定线路板安装良好后流入下一工位。图二露出0.8MM 开关帽突出0.5MM 开关帽方向中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 12/17 产品名称小苹果音箱拉线总人数 20人工序节拍 10S 工序名称 (十二) 焊喇叭线工序人数 1人工序时间 8S 工具及辅料 1 烙铁所需耗料 1 已焊好线路板的后壳 2 锡线 2 40MM外滋喇叭 3 3 4 4 5 5 作业指导 1. 把线路板上出来的喇叭线按正负极分别焊到喇叭的正负极上，L+红线为正L-黑线为负如图示 2. 把喇叭凹进去变形的，刮花的挑出来，放坏品盒，.焊点要牢固、光滑。 3.检查焊接情况，确定焊接良好后流入下一工位。喇叭负极喇叭正极中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 13/17 产品名称小苹果音箱拉线总人数 20人工序节拍 10S 工序名称 (十三) 装手柄工序人数 1人工序时间 10S 工具及辅料 1 所需耗料 1 已焊好的喇叭与后壳 2 2 已盖好透明壳的前壳 3 3 已电镀好的手柄 4 4 5MM厚EVA 5 5 作业指导 1.用5MM厚EVA贴在喇叭表面上，把喇叭放在前壳定位圈上，放上电镀手柄，然后把前后壳合起来，注意喇叭不能扁歪，电镀手柄不能掉色。 2.检查手柄，喇叭外观良好流入下一工位。 EVA贴纸手柄方向中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 14/17 产品名称小苹果音箱拉线总人数 20人工序节拍 10S 工序名称 (十四) 打外壳螺丝工序人数 1人工序时间 10S 工具及辅料 1 电批所需耗料 1 已盖好前后壳的成品 2 2 2.3*8圆头自攻螺丝 3 3 4 4 5 5 作业指导 1. 先调好电批的力度，把螺丝分别打好，注意保护好外壳不被刮花，螺丝要打到位，不能打滑、打爆。 2.检查螺丝、外壳情况，确定产品良好流入下一工位。 3.修机工位：对不良品、坏的产品进行修理。中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 15/17 产品名称小苹果音箱拉线总人数 20人工序节拍 10S 工序名称 (十五)成品测试工序人数 1人工序时间 10S 工具及辅料 1 电脑所需耗料 1 已打好螺丝的成品 2 正负电源夹 2 3 3 4 4 5 5 作业指导 1.把正负夹分别夹到电池片正负点上，打开开关，指示灯正常发亮，把线连接电脑至音箱测声音，音质不能有操音、破音、沙音、小声，五拼座不能过紧或过松，开关推动要灵活。 2. 开关不能凹进去，平手不用指甲都能开到，注意坏品摆放. 3.检查功能情况良好后流入下一工位。发现不良品或者坏品就返回修机工位。负极正极图一图二中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 16/17 产品名称小苹果音箱拉线总人数 20人工序节拍 10S 工序名称 (十四)检查外观工序人数 1人工序时间 8S 工具及辅料 1 所需耗料 1 已测试好的成品 2 2 干净的布 3 3 4 4 5 5 作业指导 1.将外壳的保护膜撕开，检查喇叭有无刮花，不能有响声。用布把产品察干净。 2.严格按照小苹果外观检测标准执行！ 3.检查外观良好后流入下一工位。中山市朗飞电子电器有限公司作业指导书文件编号 QW-0403 版本号 A0 页　码 17/17 产品名称小苹果音箱拉线总人数 20人工序节拍 10S 工序名称 (十五)包装工序人数 2人工序时间 18S 工具及辅料 1 所需耗料 1 已检查好外观的成品 2 2 数据线，气泡袋 3 3 纸箱电池盖 4 4 5 5 作业指导 1.把盖上电池盖，装上气泡袋，折盒子，放产品，放数据线，盖盒子，装箱。 2. 电池盖不能有松动，不能有顶白与变形，电池盖颜色要与产品一至。 3.注意不能漏放产品与配件。不能漏放配件 17 / 17
