郑州师范学院教学康复实验楼临时用电方案.doc

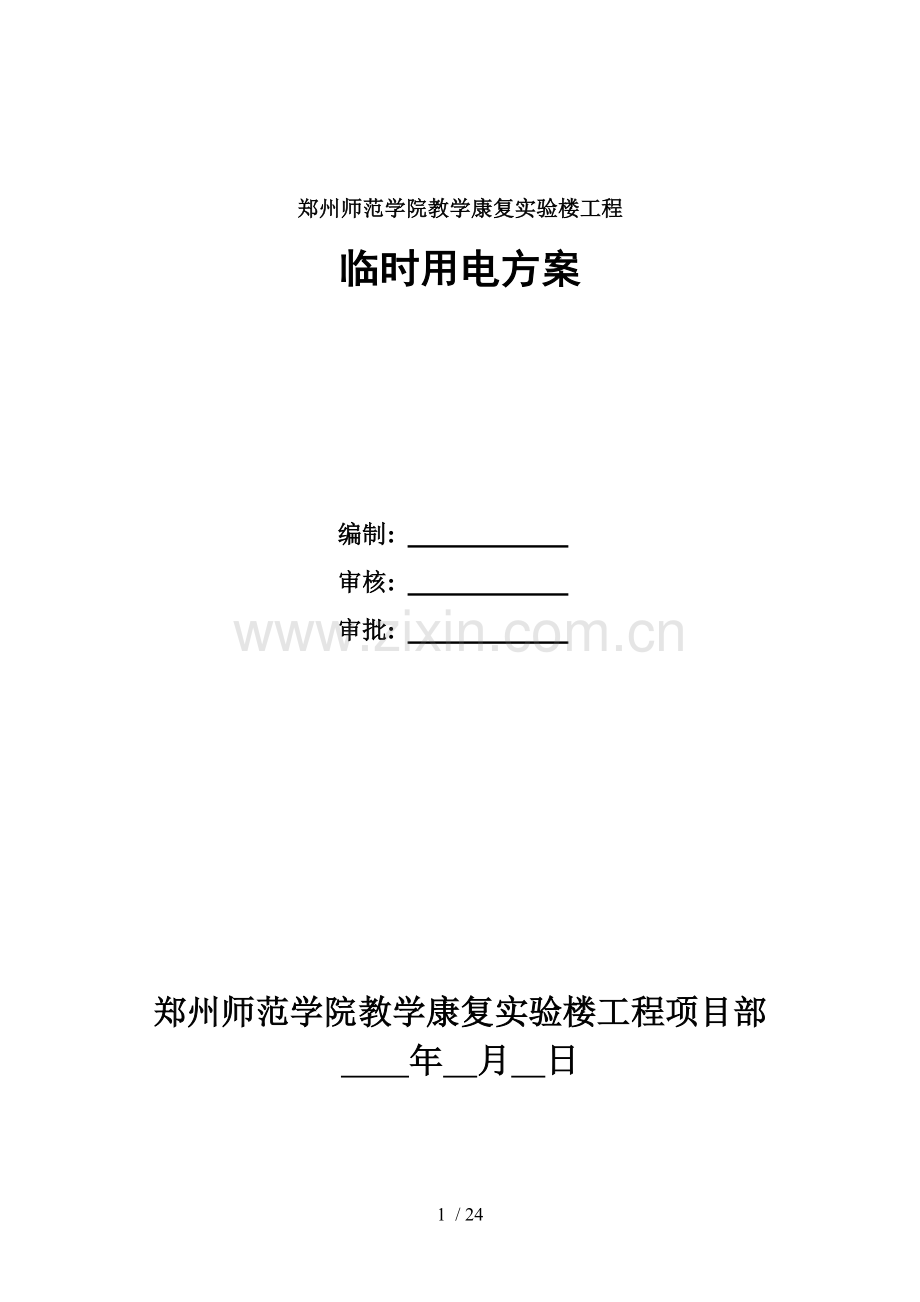

郑州师范学院教学康复实验楼工程
临时用电方案

编制:
审核:
审批:

郑州师范学院教学康复实验楼工程项目部
年 月 日

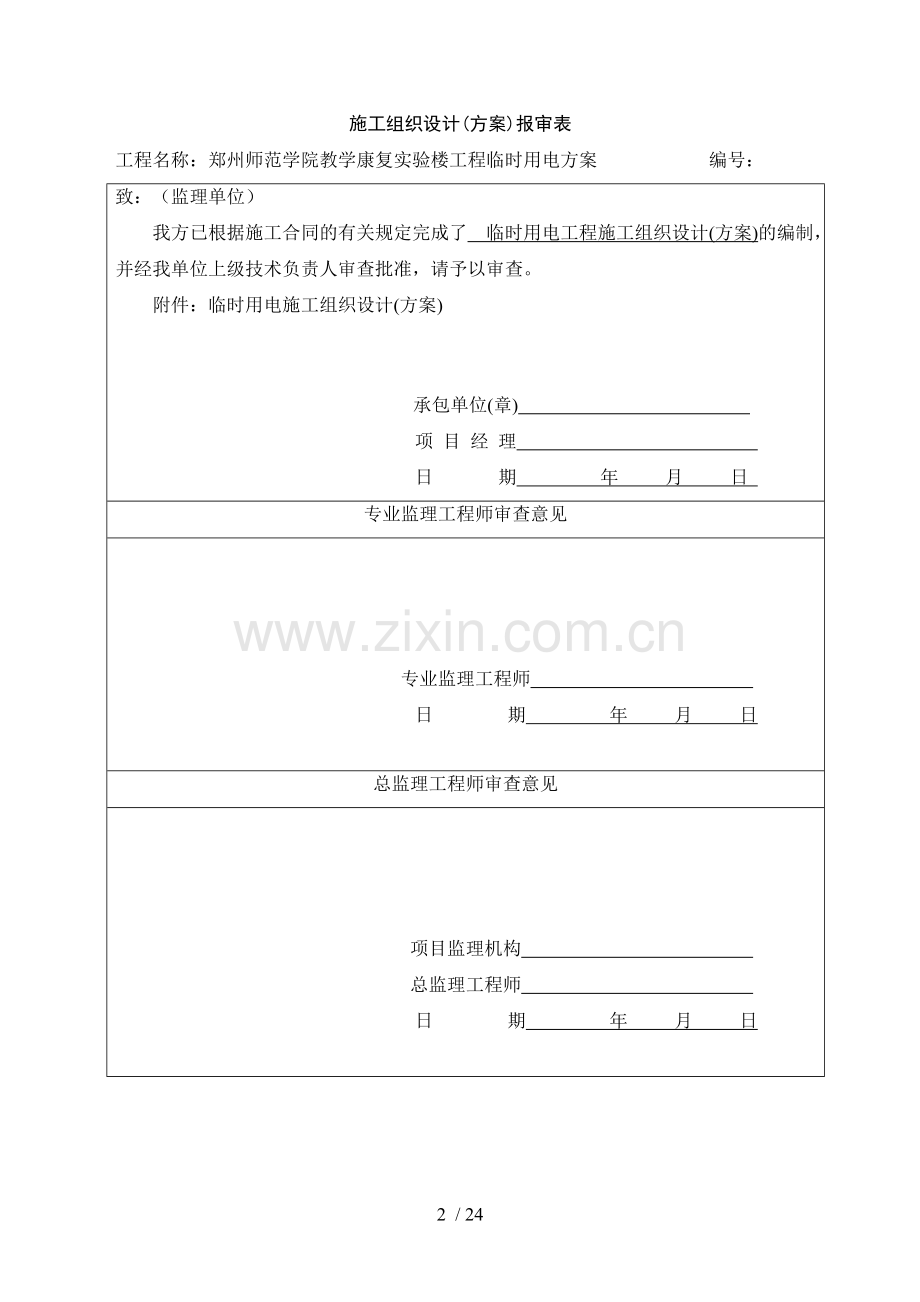

施工组织设计(方案)报审表
工程名称：郑州师范学院教学康复实验楼工程临时用电方案 编号：
致：（监理单位）
我方已根据施工合同的有关规定完成了 临时用电工程施工组织设计(方案)的编制，并经我单位上级技术负责人审查批准，请予以审查。
附件：临时用电施工组织设计(方案)

承包单位(章)
项 目 经 理
日 期 年 月 日
专业监理工程师审查意见

专业监理工程师
日 期 年 月 日

总监理工程师审查意见

项目监理机构
总监理工程师
日 期 年 月 日

施工组织设计（施工方案）报审表

施工组织设计
（施工方案）名称
郑州师范学院教学康复实验楼工程临时用电
工程地址
郑州师范学院院内西北部
主编单位
郑州师范学院教学康复实验楼工程项目部
建筑规模
21126.28 ㎡
申报单位负责人
孔青
项目经理
鲁付山
结构类型
框架、框剪
项目技术负责人
郑怀礼
工程造价
4000．21万元
层数/高度
10层局部2层
执行经理
陈宝强
编制人
郑怀礼
申报单位审核意见：

审核人： 年 月 日

工程管理中心审核意见：

审核人： 年 月 日
分公司主任工程师审批意见：

审批人： 年 月 日

21 / 24
目 录

一、 工程概况及用电量统计 2
二、设计内容和步骤 4
三、绘制临时供电施工图 12
四、配电装置设计和配电线路设计 12
五、安全用电技术措施 14
六、安全用电及电器防火措施 19
七、事故应急预案 21

临时用电施工方案
一、工程概况及用电量统计
1.工程概况
项 目
内 容
工程名称
郑州师范学院教学康复实验楼工程
总建筑面积（㎡）
合计：21126.63㎡
工程地址
郑州师范学院院内西北部
建设单位
郑州师范学院
设计单位
西安华宇建筑设计有限公司
监理单位
河南建基工程管理有限公司
施工单位
河南五建建设集团有限公司
开竣工日期
开工日期： 2014年11月
竣工日期： 2016年 5月

2．编制依据
《低压配电设计规范》GB 50054-2011 中国建筑工业出版社
《建筑工程施工现场供电安全规范》GB50194-2014中国建筑工业出版社
《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社
《供配电系统设计规范》GB50052-95中国建筑工业出版社
《施工现场临时用电安全技术规范》JGJ46-2012中国建筑工业出版社
3. 施工现场用电量统计表：
甲方提供一台315KVA变压器，位于工地东侧；工地现场用电线路分为一路总柜。
用电设备及用电量汇总表
序号
设 备 名 称
型 号
数量和单台功率（KW）
合计功率（KW）
N/KW
KW
1
塔吊
QTZ-6010
1/36.8
36.8
2
交流电焊机
BX--400
2/25
50
3
振动电机
HZ-1.5
4/1.5
6
4
木工电锯
JD--42
4/3
12
5
手提电锯
MP-504
4/0.3
1.2
6
弯曲机
GT--40
4/3
12
7
套丝机
/
2/5
10
8
切断机
FQ--50
4/4
16
9
打夯机
/
1/3
3
10
钢筋握弯机
/
4/2.2
8.8
11
调直切断机
CT/5-12
4/11
44
12
现场照明
/
8
8
13
潜水泵
/
1/11
11
14
空压机
/
1/7.5
7.5
15
切割机
Ø400
2/3
6
16
350型灰浆
搅拌机
/
1/11
11
17
劳务宿舍区
/
5
5
18
办公区
/
14
14
总功率
325.5
前期施工用电设备汇总
序号
设 备 名 称
型 号
单台功率和数量（KW）
合计功率（KW）
N/KW
KW
1
交流电焊机
BX--400
2/25
50
2
弯曲机
GT--40
2/3
6
3
切断机
FQ--50
1/4
4
4
调直切断机
CT/5-12
1/11
11
5
打夯机
HZ--2
1/3
3
6
现场照明
/
8
8
7
劳务宿舍区
/
10
5
8
办公区
/
20
14
总功率
101
中期施工用电设备汇总
序号
设 备 名 称
型 号
单台功率和数量（KW）
合计功率（KW）
N/KW
KW
1
塔吊
QTZ-6010
1/36.8
36.8
2
振动电机
HZ-1.5
6/1.5
9
3
交流电焊机
BX--400
1/25
25
4
弯曲机
GT--40
4/3
12
5
切断机
FQ--50
4/4
16
6
钢筋箍筋机
/
4/2.2
8.8
7
调直切断机
CT/5-12
4/11
44
8
套丝机
/
1/5
5
9
木工电锯
JD--42
2/3
6
11
手提电锯
MP-504
3/0.3
0.9
12
现场照明
/
8
8
13
劳务宿舍区
/
20
20
14
办公区
/
20
20
总功率
250
注：现场4台塔吊只允许同时运行3台
后期施工用电设备汇总
序号
设 备 名 称
型 号
数量和单台功率（KW）
合计功率（KW）
N/KW
KW
1
350型灰浆
搅拌机
/
1/11
11
2
交流电焊机
BX--400
2/25
50
3
切割机
Ø400
1/3
3
4
木工电锯
JD--42
2/4
8
5
手提电锯
MP-504
5/0.3
1.5
6
现场照明
/
10
10
7
打夯机
HZ--2
5/3
15
8
劳务宿舍区
/
10
5
9
办公区
/
20
14
总功率
118
备注：此工程中前期和后期用电负荷较小，中期使用设备较大，故只按工程中期用电设备计算此用电方案。
二、设计内容和步骤
2.1现场勘探及初步设计
1、现场采用380V低压供电，设一套配电总箱，内有计量设备，采用TN-S系统供电。
2、根据施工现场用电设备布置情况，出于安全角度考虑，从变压器至总配电柜导线采用截面为BLV-3×185+2×95mm2；总柜到1个二级分柜电缆架高7m；布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。
3、按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
4、前期主要有土方开挖及工地办公照明用电；中后期主要有塔吊、主体钢筋设备、电焊机、混凝土泵车等；后期主要有灰浆机、搅拌机设备;
2.2用电总负荷
现场临时用电分为一路：拟由315KVA变压器主要提供1套钢筋车间、1套木工加工车间、1台塔吊、现场照明、办公区照明、宿舍照明用电。总的计算负荷，干线同期系数取 Kx =0.6；总数10台以内时，K1＝0.75；10～30台时，K1＝0.7；30台时以上时，K1＝0.6；
总用电量 P总=1.1〔K1×∑Pc +K2×∑Pa+K3×∑Pb〕
式中： P总——计算用电量（KW），即供电设备总需要容量；
∑Pc——全部施工动力用电设备额定容量之和；
∑Pa——室内照明设备额定用电量之和；
∑Pb——室外照明设备额定用电量之和；
K1——全部施工用电设备同时使用系数，总数10台以内时，K1＝0.75；10～30时，K1＝0.7；30时以上时，K1＝0.6；
K2——室内照明设备同时使用系数，一般K2＝0.8；
K3——室外照明设备同时使用系数，一般K3＝1.0；
1.1——用电不均匀系数。
一般建筑工地多采取单班制作业，少数为工序配合需要或抢工期采用两班制作业。故此，综合考虑施工用电约占总用电量的90%，室内外照明约占总电量的10%，于是可将式进一步简化为：
中期用电合计为250KW，故可以计算
P =1.1〔K1×∑Pc K1 +0.1P〕=1.24K1×∑Pc=1.24*0.7*250=217KW
总变压器选择 --变压器容量计算：
P0 =1.05 P/ COSΦ=1.4 P
式中P0——变压器容量（KVA）；
1.05——功率损失系数；
COSΦ——用电设备功率因数，一般建筑工地取0.75.
P0 =1.4P=1.4×217=303.8KVA
根据计算的总的功率选择S11-M-315/10-0.4KVA 型三相电力变压器，它的容量为303.8kVA<315kVA故其变压器能够满足使用要求。
由于工程前期及后期用电量较少，故按工程中期用电设备计算此用电方案。
用电量计算
1、计算总用电量：
P总=1.24×K1×∑Pc = 1.24×0.7×250=217KW
2、选择总箱的进线截面及进线开关
Ⅰ-总导线截面积选择：各用电器不可能同时工作，各用电设备不可能同时满载运行。

式中Iⅰ——线路工作电流值（A）；
Uⅰ——线路工作电压值（V），三相四线制低压时，Uⅰ=380 V；
P、COSΦ符号意义同前。
按导线允许电流选择
Iⅰ=2 P=2×217=434A
上面已经计算出总计算电流Ijs =434A，查表得导线架空敷设，40°C时铝芯绝缘电缆BLV-3×185+2×95mm2，其安全载流量为600A，持续允许电流为600A﹥434 A可满足要求。
C为线路系数值，三相四线380／220铜线为77，铝线为46.3故选用截面为185 mm²铝线导线即可。
3、按导线允许电压降校核：
该线路允许电压降由式得：
变压器到总柜的压降

4、按导线的机械强度校核：
线路上各段导线截面均大于185mm2铝芯导线，大于表中允许的最小截面，故可以满足强度要求。
5、选择总进线开关：
线路总刀闸开关额定电流IH1≥1.3╳Ijs=1.3X434= 564.2(A)故选用HR6—600(A)开关开关为线路总熔断刀闸开关。
6、选择总箱中漏电保护器：
查表选用DZ20L—400/430作为线路一个总漏电保护器其额定电流500，长延时脱扣器整定电流IE为600，额定漏电动作电流150(mA)，额定动作时间小于0.2s 。故可以满足要求.
2.3总配电箱到分配电柜线路计算：
1、A--B分配电箱负荷计算，导线选择：
（1）、A—B段容量选择：
P2=1.24×K1×∑Pc = 1.24×0.7×55=47.74KW
（2）、A—B段导线允许电流选择：
Iⅰ=2 P=2×47.74=95.48A
当选用BLV型导线截面为70mm2多股铝芯线，持续允许电流为95.48A＜150 A可满足要求。
（3）、A—B段导线允许电压降校核 该线路允许电压降由式得：

（4）、A—B段线路截面为：

=2×47.74=95.4
2、A--F分配电箱负荷计算，导线选择：
（1）、A—F段容量选择：
P2=1.24×K1×∑Pc = 1.24×1.0×40=49.6KW
（2）、A—F段导线允许电流选择：
Iⅰ=2 P=2×49.6=95.48A
当选用BLV型导线截面为95mm2多股铝芯线，持续允许电流为99.2A＜150 A可满足要求。
（3）、A—F段导线允许电压降校核 该线路允许电压降由式得：

（4）、A—F段线路导线截面为：

3、塔吊B--I分配电箱负荷计算，导线选择：
（1）、B--I段容量选择：
P2=1.24×K1×∑Pc = 1.24×1×25=31KW
（2）、B--I段导线允许电流选择：
Iⅰ=2 P=2×31=62A
当选用RV型导线截面为25mm2多股铜芯线，持续允许电流为62A＜98 A可满足要求。
（3）、B--I段导线允许电压降校核 该线路允许电压降由式得：

（4）、B--I段线路导线截面为：

4、钢筋车间分配电箱负荷计算
（1）钢筋车间容量选择：
P3=1.24×K1×∑Pc = 1.24×0.7×20=17.36KW
（2）钢筋车间导线允许电流选择：
Iⅰ=2 P=2×17.4=34.8A
当选用YC型导线截面为10mm2多股铜芯线，持续允许电流为34.8A＜60 A可满足要求。
（3）钢筋车间导线允许电压降校核 该线路允许电压降由式得：

（4）钢筋车间线路DG段导线截面为：

故选用截面为10mm2铜芯导线即可。
① 钢筋车间弯曲电机导线选择：

查表选用（3×2.5+1×1.5）mm2时，持续允许电流为12.14A＜32 A故可以满足要求。
② 钢筋车间切断电机导线选择：

查表选用（3×2.5+1×1.5）mm2时，持续允许电流为8.1A＜32 A故可以满足要求。
③ 钢筋车间调直切断电机导线选择：

查表选用（3×6+1×4）mm2时，持续允许电流为22.28A＜55 A故可以满足要求。
④ 套丝机导线选择：BX-400

查表选用（3×6+1×4）mm2时，持续允许电流为12.14A＜55 A故可以满足要求。
⑤箍筋机导线选择：

查表选用（3×2.5+1）mm2时，持续允许电流为4.4A＜12.5 A故可以满足要求。
5、木工加工间负荷计算（现场共4个木工加工棚，现计算最远距离一台）
（1）木工加工间容量选择：
P3=1.24×K1×∑Pc = 1.24×0.8×5=4.96KW
（2）木工加工间导线允许电流选择：
Iⅰ=2 P=2×4.96=9.92A
当选用YC型导线截面为6mm2多股铜芯线，持续允许电流为9.92A＜30 A可满足要求。
（3）木工加工间导线允许电压降校核 该线路允许电压降由式得：

（4）木工加工间线路导线截面为：

故均选用截面为6 mm2铜芯导线向木工加工间电箱供电。
.木工电锯导线选择

查表可选用（3*2.5+1*1.5）mm2铜芯导线，持续允许电流为6.077A<32A,故可以满足要求。线即可。
6、项目部分配电箱负荷计算，导线选择：
（1）项目部楼容量选择：
P3=1.24×K1×∑Pc = 1.24×1×20=24.8 KW
（2）项目部楼导线允许电流选择：
Iⅰ=2 P=2×24.8=49.6A
当选用YC型导线截面为10mm2多股铜芯线，持续允许电流为49.6A＜60 A可满足要求。
（3）项目部楼导线允许电压降校核 该线路允许电压降由式得：

（4）项目部楼线路导线截面为：

故均选用截面为10 mm2铜芯导线向项目部楼供电。
IV、劳务生活区分配电箱负荷计算，导线选择：
（1）劳务区容量选择：
P3=1.24×K1×∑Pc = 1.24×1×20=24.8 KW
（2）劳务区导线允许电流选择：
Iⅰ=2 P=2×24.8=49.6A
当选用YC型导线截面为10mm2多股铜芯线，持续允许电流为49.6A＜60 A可满足要求。
（3）劳务区导线允许电压降校核 该线路允许电压降由式得：

（4）劳务区线路导线截面为：

故均选用截面为10 mm2铜芯导线向劳务区配电箱供电。
三、绘制临时供电施工图
1、临时供电系统图：（见详图）

2、临时供电平面图：（见详图）

3、施工现场临时供电接地图：

四、配电装置设计和配电线路设计
1、工地总配电柜设有一路。
2、配电装置均为铁制柜、箱，进出线口、孔洞均有绝缘保护圈；
3、电器规格、电气接线方式和电气保护措施，其动作电流为:用电负荷容量在30A以上为机具额定电流的1/1000倍，30A以下小型固定机具为30mA，动作时间不大于0.1s，移动机具等小型用电机具动作电流为15mA，动作时间不大于0.1s。所有漏电保护器每一星期测试一次，并记录测试内容情况。对不合格的漏电保护器及时拆除并记录。
4、机械设备配电装置按照一机一箱一闸一漏电保护配置，配电层次清楚。所有配电柜、分配箱、开关箱均设有防雨及防潮保护措施。
5、配电线路按照三级配电两极漏电保护设计，因为是临时性布线，线路架设应迅速和便于拆除，线路走向尽量短。
6、总柜主线北路采用3X185+2X95mm2铝芯电缆，1号分柜采用3X50+2X25mm2铝芯电缆，下设1号塔吊，1号钢筋棚，1号木工棚，1号现场综合配电箱； 2号分柜采用3X50+2X25mm2铝芯电缆，下设办公区配电箱，劳务区配电箱。
7、所有电缆（包括新线）进场前，绝缘阻值必须进行摇测，其各相间、工作零线、保护零线之间阻值不小于10兆欧。绝缘阻值每半年摇测一次，并记录摇测阻值。
8、电缆直接埋地，埋地敷设深度不小于0.7m，并在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后上部覆盖砖或混凝土板等硬质保护层。埋地电缆在穿越构筑物、道路、易受机械损伤场所及引出地面从2.0m到地下0.2m处，加设防护套管，防护套管内径不小于电缆外径的1.5倍。埋地电缆路径设有方位标志。
五、安全用电技术措施
安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：
5.1安全用电技术措施
1、保护接地
当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4Ω），就可减少触电事故发生。所以在施工现场TN-S供电系统中，带工作零线的主柜线、分柜线和电机线按规定使用保护接地电线必须安全可靠，接地螺栓必须紧固，保护接地电阻不大于4Ω。
（1)接地装置
从变压器、总配电柜至分柜和末级的开关箱接地线和接地体必须保证安全可靠。
接地线分为接地干线和接地支线。接地干线全部采用95mm2铝芯线，接地支线全部采用铜芯橡套线。
（2)接地装置的安全技术要求
a垂直接地体，全部采用角钢∠4X40mm，长度2.5米，外漏部分5公分；间隔5米砸三处，镀锌扁铁3X30mm焊接，并涂沥青漆）。
b接地下接地线，均采用16mm2双色多股铜芯线制做。一头接在配电柜或开关箱内铜接地保护排的螺栓上，一头接在配电柜或开关箱旁边护坡圆钢网片的螺栓上。
c所有配电柜、分配箱、开关箱外壳用双色多股保护零线和外壳压接，并在钢筋车间对焊机处单独设有重复接地极，并且和网片钢筋焊接。接地值每半年摇测一次，并记录摇测阻值。特别是对每次大风、大雨过后，单独在摇测一次。（重复接地不大于10欧姆，钢筋车间同上）
2、设置漏电保护器
1)施工现场的总配电箱和开关箱设置有两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。
2)开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。
3)漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。
4)漏电保护器的选择应符合国标GB6829-86《漏电动作保护器（剩余电流动作保护器）》的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。
使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。
3、电气设备的设置应符合下列要求
（1)施工现场设置有总配电柜和分配电柜，实行分级配电。
（2)动力箱和照明配电箱宜分别设置，坑边照明灯具单独设置有开关箱。如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。
（3)应由末级分配电箱配电。开关箱内符合一机一闸，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。
（4)设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱和开关箱的距离不得超过30m，开关箱和其控制的固定式用电设备的水平距离不宜超过3m。
（5)配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。也不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。
（6)配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮和地面的垂直距离应大于1.3m，小于1.5m。移动式分配电箱、开关箱的下皮和地面的垂直距离为0.6~1.5m。配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。
（7)配电箱、开关箱中导线的进线口和出线口全部设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
4、电气设备的安装
（1)配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板和配电箱体应作电气连接。
（2)配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得歪斜和松动。并且电器设备之间、设备和板四周的距离应符合有关工艺标准的要求。
（3)配电箱、开关箱内的工作零线应通过接线端子板连接，并应和保护零线接线端子板分设。
（4)配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标示截面。各种仪表之间的连接线应使用截面不小于2.5mm2的绝缘铜芯导线。导线接头不得松动，不得有外露带电部分。
（5)各种箱体的金属构架、金属箱体，金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护零线应经过接线端子板连接。
（6)配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。
（7)导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘卷压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。
5、电气设备的防护
（1)在建工程不得在高、低压线路下方施工，高低压线路下方，不得搭设作业棚、建造生活设施，或堆放构件、架具、材料及其它杂物。
（2)施工时各种架具的外侧边缘和外电架空线路的边线之间必须保持安全操作距离。施工现场的机动车道和外电架空线路交叉时，架空线路的最低点和路面的最小垂直距离应符合以下要不得求：外电线路电压为1kV以下时，最小垂直距离为6m；外电线路电压为1~35kV时，最小垂直距离为7m。
（3)对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮栏、围栏或保护网，并要悬挂醒目的警告标志牌。在架设防护设施时应有电气工程技术人员或专职安全人员负责监护。
（4)对于既不能达到最小安全距离，又无法搭设防护措施的施工现场，施工单位必须和有关部门协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。
6、电气设备的操作和维修人员必须符合以下要求：
（1)施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂性相适应，初级电工不允许进行中、高级电工的作业。
（2)各类用电人员应做到：
1）掌握安全用电基本知识和所用设备的性能；
2）使用设备前必须按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好。严禁设备带“病”运转；
3）停用的设备必须拉闸断电，锁好开关箱；
4）负责保护所用设备的负荷线、保护零线和开关箱。发现问题，及时报告解决；
5）搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
7、电气设备的使用和维护
（1) 施工现场的所有配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。工作时必须穿戴好绝缘用品，必须使用电工绝缘工具。
（2) 检查、维修配电箱、开关箱时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
（3) 配电箱内盘面上应标明各回路的名称、用途、同时要做出分路标记。
（4) 总、分配电箱门应配锁，配电箱和开关箱应指定专人负责。施工现场停止作业1小数点时以上时，应将动力开关箱上锁。
（5) 各种电气箱内不允许放置任何杂物，并应保持清洁。箱内不得挂接其它临时用电设备。
（6) 熔断器的熔体更换时，严禁用不符合原规格的熔体代替。
8、现场的电缆线路
（1) 电缆线路应采用穿管埋地或沿墙、电杆架空敷设，严禁沿地面明设。
（2) 电缆在室外直接埋地敷设的深度应不小于0.6m，并应在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。
（3) 橡皮电缆沿墙或电杆敷设时应用绝缘子固定，严禁使用金属裸线作绑扎。固定点间的距离应保证橡皮电缆能承受自重所带的荷重。橡皮电缆的最大弧垂距地不得小于2.5m。
（4) 电缆的接头应牢固可靠，绝缘包扎后的接头不能降低原来的绝缘强度，并不得承受张力。
9、内导线的敷设及照明装置
（1) 室内配线必须采用绝缘铜线或绝缘铝线，采用瓷瓶、瓷夹或塑料夹敷设，距地面高度不得小于2.5m。
（2) 进户线在室外处要用绝缘子固定，进户线过墙应穿套管，距地面应大于2.5m，室外要做防水弯头。
（3) 室内配线所用导线截面应按图纸要求施工，但铝线截面最小不得小于2.5mm2，铜线截面不得小于1.5mm2。
（4) 金属外壳的灯具外壳必须作保护接零，所用配件均应使用镀锌件。
（5) 室外灯具距地面不得小于3m，室内灯具不得低于2.4m。插座接线时应符合规范要求。
（6) 螺口灯头及接线应符合下列要求：
1）相线接在和中心触头相连的一端，零线接在和螺纹口相连的一端。
2）灯头的绝缘外壳不得有损伤和漏电。
（7) 各种用电设备、灯具的相线必须经开关控制，不得将相线直接引入灯具。
（8) 暂设内的照明灯具应优先选用拉线开关。拉线开关距地面高度为2~3m，和门口的水平距离为0.1~0.2m，拉线出口应向下。
（9) 严禁将插座和搬把开关靠近装设；严禁在床上设开关。
5.2安全用电组织措施
1、建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。
2、建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。
3、建立安全检测制度。从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。
4、建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。
5、建立工程拆除制度。建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。
6、建立安全检查和评估制度。施工管理部门和企业要按照JGJ59-88《建筑施工安全检查评分标准》定期对现场用电安全情况进行检查评估。
7、建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。
建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗。
六、安全用电及电器防火措施
6.1施工现场发生火灾的主要原因
1、电气线路过负荷引起火灾。线路上的电气设备长时间超负荷使用，使用电流超过了导线的安全载流量。这时如果保护装置选择不合理，时间长了，线芯过热使绝缘层损坏燃烧，造成火灾。
2、线路短路引起火灾。因导线安全部距不够，绝缘等级不够，所久老化、破损等或人为操作不慎等原因造成线路短路，强大的短路电流很快转换成热能，使导线严重发热，温度急剧升高，造成导线熔化，绝缘层燃烧，引起火灾。
3、接触电阻过大引起火灾。导线接头连接不好，接线柱压接不实，开关触点接触不牢等造成接触电阻增大，随着时间增长引起局部氧化，氧化后增大了接触电阻。电流流过电阻时，会消耗电能产生热量，导致过热引起火灾。
4、变压器、电动机等设备运行故障引起火灾。变压器长期过负荷运行或制造质量不良，造成线圈绝缘损坏，匝间短路，铁芯涡流加大引起过热，变压器绝缘油老化、击穿、发热等引起火灾或爆炸。
5、电热设备、照灯具使用不当引起火灾。电炉等电热设备表面温度很高，如使用不当会引起火灾；大功率照明灯具等和易燃物距离过近引起火灾。
6、电弧、电火花引起火灾。电焊机、点焊机使用时电气弧光、火花等会引燃周围物体，引起火灾。
施工现场由于电气引发的火灾原因决不止以上几点，还有许多，这就要求用电人员和现场管理人员认真执行操作规程，加强检查，可以说是可以预防的。
6.2预防电气火灾的措施
针对电气火灾发生的原因，施工组织设计中要制定出有效的预防措施。
1、施工组织设计时要根据电气设备的用电量正确选择导线截面，从理论上杜绝线路过负荷使用，保护装置要认真选择，当线路上出现长期过负荷时，能在规定时间内动作保护线路。
2、导线架空敷设时其安全间距必须满足规范要求，当配电线路采用熔断器作短路保护时，熔体额定电流一定要小于电缆或穿管绝缘导线允许载流量的2.5倍，或明敷绝缘导线允许载流量的1.5倍。经常教育用电人员正确执行安全操作规程，避免作业不当造成火灾。
3、电气操作人员要认真执行规范，正确连接导线，接线柱要压牢、压实。各种开关触头要压接牢固。铜铝连接时要有过渡端子，多股导线要用端子或涮锡后再和设备安装，以防加大电阻引起火灾。
4、配电室的耐火等级要大于三级，室内配置砂箱和绝缘灭火器。严格执行变压器的运行检修制度，按季度每年进行四次停电清扫和检查。现场中的电动机严禁超载使用，电机周围无易燃物，发现问题及时解决，保证设备正常运转。
5、施工现场内严禁使用电炉。使用碘钨灯时，灯和易燃物间距要大于30cm，室内不准使用功率超过100W的灯泡，严禁使用床头灯。
6、使用焊机时要执行用火证制度，并有人监护，施焊周围不能存在易燃物体，并备齐防火设备。电焊机要放在通风良好的地方。
7、施工现场的高大设备和有可能产生静电的电气设备要做好防雷接地和防静电接地，以免雷电及静电火花引起火灾。
8、存放易燃气体、易燃物仓库内的照明装置一定要采用防爆型设备，导线敷设、灯具安装、导线和设备连接均应满足有关规范要求。
9、配电箱、开关箱内严禁存放杂物及易燃物体，并派专人负责定期清扫。
10、设有消防设施的施工现场，消防泵的电源要由总箱中引出专用回路供电，而且此回路不得设置漏电保护器，当电源发生接地故障时可以设单相接地报警装置。有条件的施工现场，此回路供电应由两个电源供电，供电线路应在末端可切换。
11、施工现场应建立防火检查制度，强化电气防火领导体制，建立电气防火队伍。
12、施工现场一旦发生电气火灾时，扑灭电气火灾应注意以下事项：
（1）迅速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄的工具。当火场离开关较远需剪断电线时，火线和零线应分开错位剪断，以免在钳口处造成短路，并防止电源线掉在地上造成短路使人员触电。
（2）当电源线因其它原因不能及时切断时，一方面派人去供电端拉闸，另一方面灭火时，人体的各部位和带电体应保持一定充分距离，必须穿戴绝缘用品。
（3）扑灭电气火灾时要用绝缘性能好的灭火剂如干粉灭火机，二氧化碳灭火器，1211灭火器或干燥砂子。严禁使用导电灭火剂进行扑救。
七、事故应急预案
1、发现有人触电，现场有关人员应立即报告现场负责人及事故应急救援组组长；同时，尽快使触电者脱离电源;然后根据触电者的具体症状进行对症施救；采取有效措施防止事故扩大和保护现场。
2、脱离电源的基本方法有:
（1）将出事附近电源开关刀拉掉，或将电源插头拔掉以切断电源。
（2）用干燥的绝缘木杆、竹竿、布带等将电源线从触电者身上拨离或将触电者拨离电源。
（3）必要时可使用绝缘工具切断电源。
（4）救护人可戴上手套或在手上包缠干燥的衣服、围巾、帽子等绝缘物品拖拽触电者，使之脱离电源。
（5）如果触电者由于痉挛手指紧握导线或导线缠绕在身上，救护人可先用干燥的木板塞进触电者身下，使其和地绝缘来隔断入地电流，然后再采取相应的办法把电源切断。
（6）如果触电者触及断落在地上的带电高压导线，且尚未确证线路无电之前，救护人员不可进入断线落地点8～10m的范围内，以防止跨步电压触电。触电者脱离带电导线后应迅速将其带之8～10m以外立即开始触电急救。只有在确证线路己经无电，才可在触电者离开触电导线后就地急救。
3、在触电者脱离电源时应注意的事项:
（1）未采取绝缘措施前，救护人员不得直接触及触电者的皮肤和潮湿的衣服。
（2）严禁救护人员直接用手推拉和触摸触电者;救护人员不得采用金属或其它绝缘性能差的物体作为救护工具。
（3）在拉拽触电者脱离电源的过程中，救护人宜用单手操作，这样对救护人比较安全。
（4）当触电者处于高位时，应采取措施预防触电者在脱离电源后坠地摔伤或摔死。
（5）夜间发生触电事故时，应考虑切断电源后的临时照明问题，以利救护。
4、触电者失去知觉的救护措施：
应使触电者在比较千燥、通风暖和的地方静卧休息，
