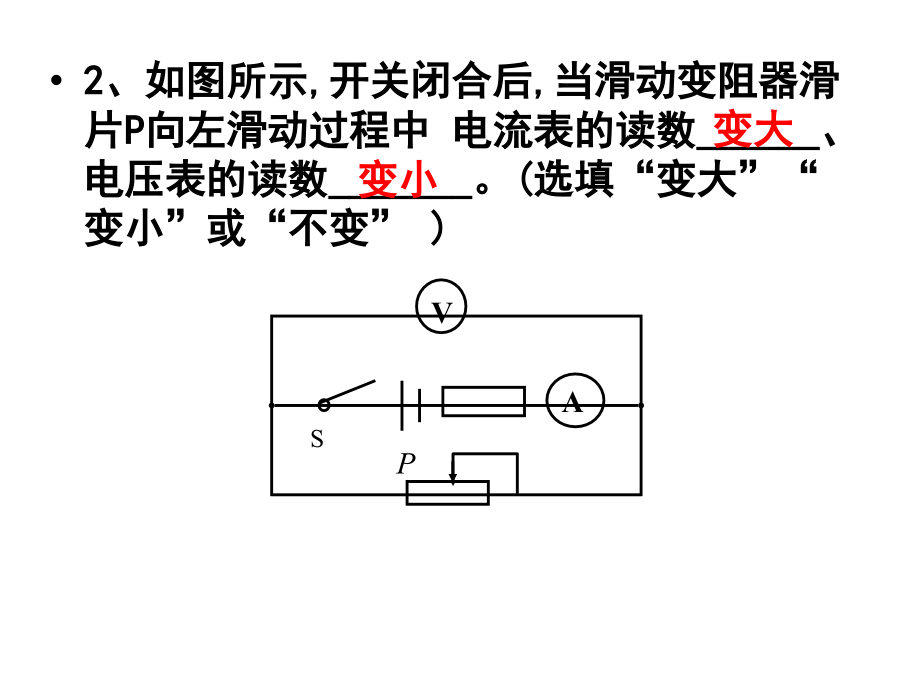

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电流表电压表示数变化,2、如图所示,开关闭合后,当滑动变阻器滑片P向左滑动过程中 电流表的读数_、电压表的读数_。(选填“变大”“变小”或“不变”),P,S,A,V,变大,变小,3、电源电压不变开关S闭合，当滑动变阻器的滑片向左移动时，下列判断正确的是(),A三只电表的示数都变大,B三只电表的示数都变小,CA1表、A2表示数变小，V表示数不变,DA1表示数变小，A2表、V表示数不变,D,解题思路：,一、识别电路：（分析简化电路：判断串联还是并联）,二、判断电压表和电流表的测量对象,三、,分析电路中的电阻变化，进而分析电流变化（即电流表示数变化）,四、锁定U,定,（），再判断U滑,4、如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向左移动，则（）,A.电流表A的示数增大，电压表V1、V2的示数都减小,B.电流表A的示数减小，电压表V1、V2的示数都增大,C.电流表A的示数减小，电压表V1的示数减小、V2的示数增大,D.电流表A和电压表V1的示数不变，电压表V2的示数减小,R,1,R,2,V,1,V,2,A,S,D,5、如图所示的电路中，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为3:1。当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为 （）,A2:1 B2:3,C3:1 D3:2,B,6、如图所示，设电源电压保持不变，R1=10，当闭合开关，滑动变阻器的滑片P在ab中点时，电流表的示数为0.3A；移动滑动变阻器的滑片P至b端时，电流表的示数为0.2A，则电源电压为_,滑动变阻器的最大阻值为,_。,6V,20,7、如图所示的电路中，电源电压恒定为6V，定值电阻R16，滑动变阻器的最大阻值为10，电压表量程为03V，电流表量程为00.6A。为了使滑片P在AB间移动时不损坏电压表和电流表，滑动变阻器连入电路的阻值范围应为_,。,4,6,8如下图所示，电源电压不变，当开关闭合时电流表示数是1A，当开关S断开时；电流表示数是06A，则电阻R1和R2的阻值之比是(),A3：2 B2：3,C5：3D3：5,A,如图所示电路中，电流表、电压表均有一定示数，当把开关S闭合时，两表示数的变化情况是（）,A电流表示数变大，电压表示数变小,B电流表示数变大，电压表示数变大,C电流表示数变小，电压表示数变小,D电流表示数变小，电压表示数变大,B,如图所示电路中，电源电压不变，闭合开关S后，灯泡L1、L2都发光。一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大。则产生这一现象的原因是（）,A灯L1断路 B灯L2断路,C灯L1短路 D灯L2短路,C,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
