WinCC服务器和客户机的配置和下载

服务器：

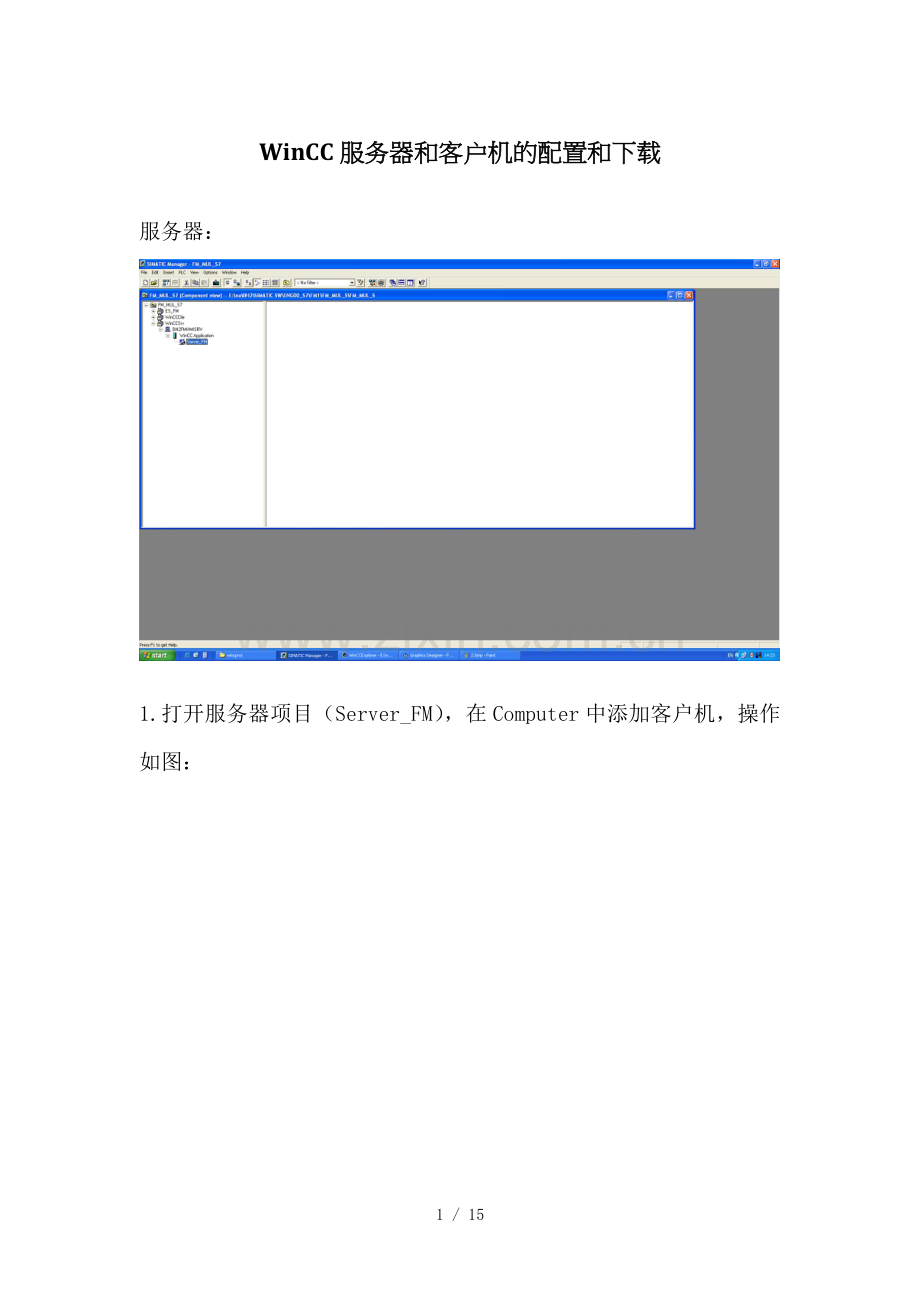

1.打开服务器项目（Server_FM），在Computer中添加客户机，操作如图：

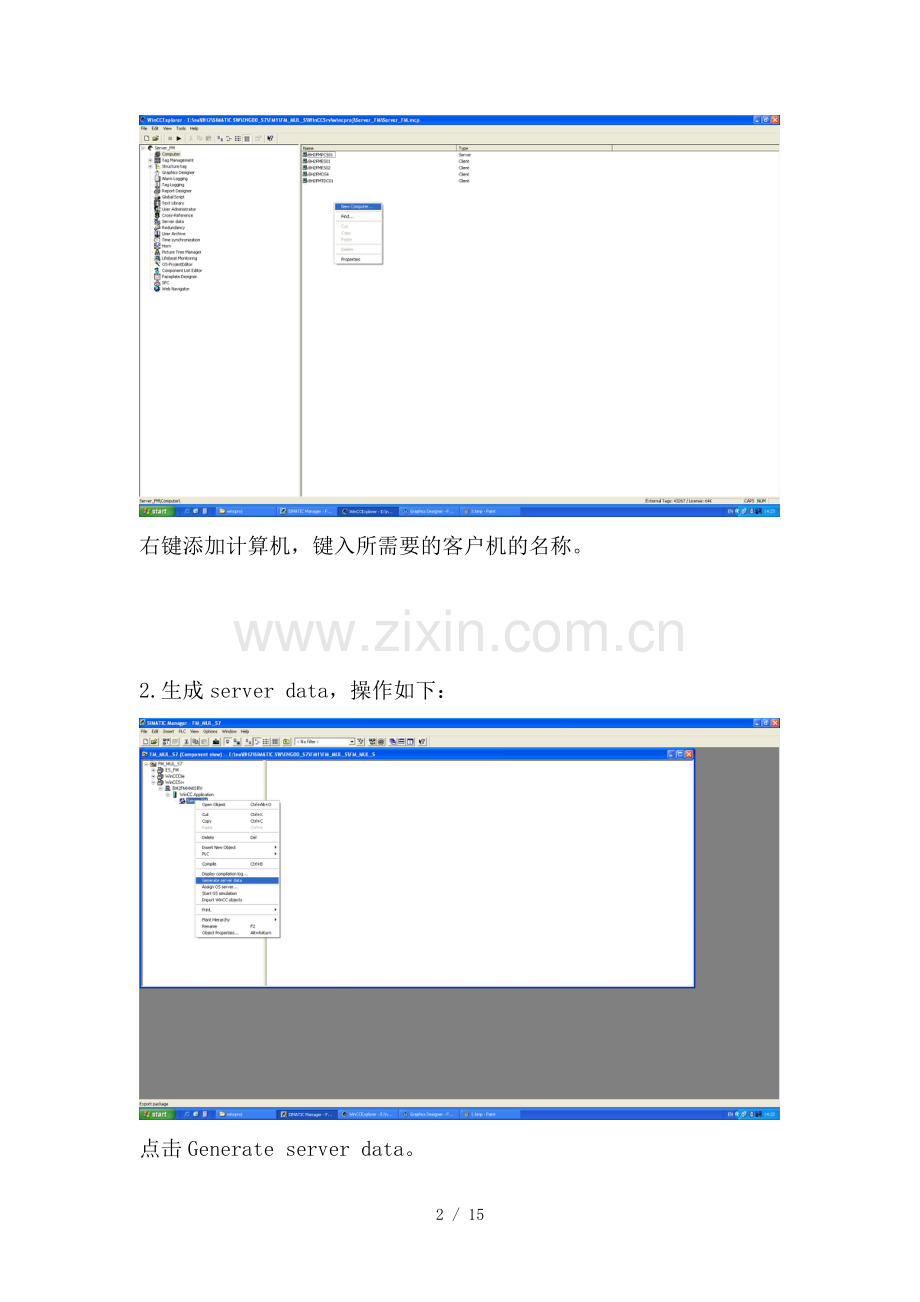

右键添加计算机，键入所需要的客户机的名称。

2.生成server data，操作如下：

点击Generate server data。

3.下载路径的选择，操作如图：

点击Object Properties。

点击Target OS and Standby OS Computer中的Search。

点击Network选择从网络寻找路径。

点击Browse选择路径。

在网络中找到相应的路径位置，点击OK。

路径配置完成。

4.配置完成，下载服务器程序。

点下载按钮进行下载。

客户机：
1. 添加客户机，操作如下：

在WinCCClie中Insert一个SIMATIC PC Station。

点击Rename修改为客户机的计算机名。

添加一个WinCC Client应用程序。

编译并保存。

完成。

2. 打开Client，配置变量，操作如下：

添加新组，“CIS_HMI”。

添加变量“CIS_INIT”。

Name处键入名称。

变量添加完成。

3. 客户机分辨率配置，操作如下：

点击OS-ProjectEditor，选择相应分辨率，点击OK完成配置。

4. Server Data的创建，操作如下：

点击Assign OS server。

勾选对应的Server Data，点击OK。

5. 客户机下载路径配置：

配置路径，和服务器方法相同。（请看服务器路径配置方法）

6. 复制程序需要的头文件，操作如下：

将服务器中的library和PAS文件夹拷贝到每一个新建的客户机相应位置中。

7. 最后对每个添加的客户机进行下载，并最后进行备份，完成客户机和服务器的配置。
