建筑安装识图与施工工艺试卷.doc

考生姓名

学 号

系 别
建工系
班 级
10设备

主考教师
徐 婧
考试日期

系部签字

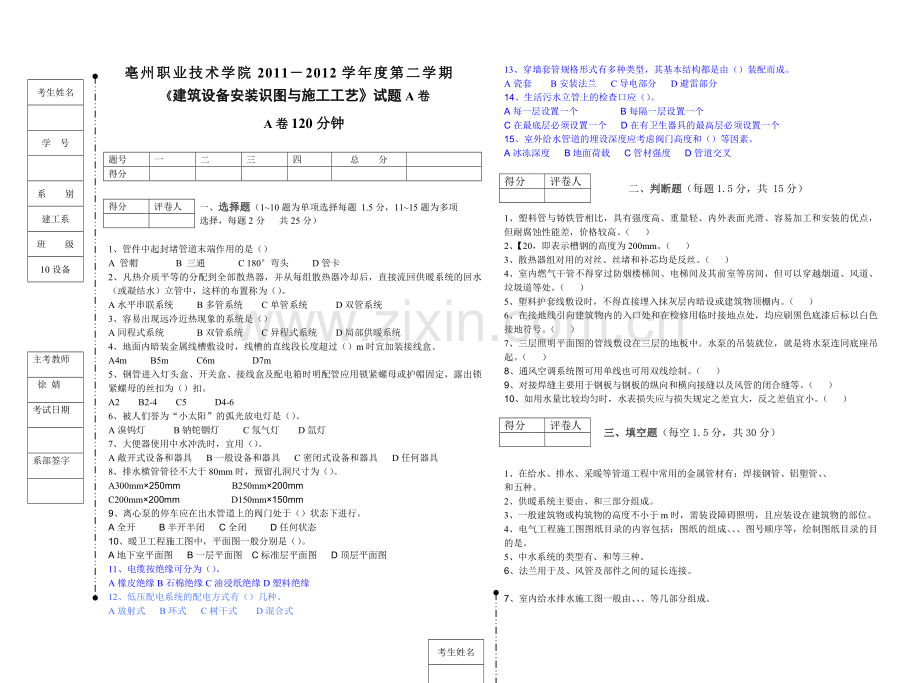

亳州职业技术学院2011―2012学年度第二学期
《建筑设备安装识图与施工工艺》试题A卷
A卷120分钟

题号
一
二
三
四
总 分

得分

得分
评卷人
一、选择题（1~10题为单项选择每题 1.5分，11~15题为多项选择，每题2分 共25分）

1、管件中起封堵管道末端作用的是（）
A 管帽 B 三通 C 180°弯头 D管卡
2、凡热介质平等的分配到全部散热器，并从每组散热器冷却后，直接流回供暖系统的回水（或凝结水）立管中，这样的布置称为（）。
A水平串联系统 B多管系统 C单管系统 D双管系统
3、容易出现远冷近热现象的系统是（）
A同程式系统 B双管系统 C异程式系统 D局部供暖系统
4、地面内暗装金属线槽敷设时，线槽的直线段长度超过（）m时宜加装接线盒。
A4m B5m C6m D7m
5、钢管进入灯头盒、开关盒、接线盒及配电箱时明配管应用锁紧螺母或护帽固定，露出锁紧螺母的丝扣为（）扣。
A2 B2-4 C5 D4-6
6、被人们誉为“小太阳”的弧光放电灯是（）。
A溴钨灯 B钠铊铟灯 C氖气灯 D氙灯
7、大便器使用中水冲洗时，宜用（）。
A敞开式设备和器具 B一般设备和器具 C密闭式设备和器具 D任何器具
8、排水横管管径不大于80mm时，预留孔洞尺寸为（）。
A300mm×250mm B250mm×200mm
C200mm×200mm D150mm×150mm
9、离心泵的停车应在出水管道上的阀门处于（）状态下进行。
A全开 B半开半闭 C全闭 D任何状态
10、暖卫工程施工图中，平面图一般分别是（）。
A地下室平面图 B一层平面图 C标准层平面图 D顶层平面图
11、电缆按绝缘可分为（）。
A橡皮绝缘B石棉绝缘C油浸纸绝缘D塑料绝缘
12、低压配电系统的配电方式有（）几种。
A放射式 B环式 C树干式 D混合式

13、穿墙套管规格形式有多种类型，其基本结构都是由（）装配而成。
A瓷套 B安装法兰 C导电部分 D避雷部分
14、生活污水立管上的检查口应（）。
A每一层设置一个 B每隔一层设置一个
C在最底层必须设置一个 D在有卫生器具的最高层必须设置一个
15、室外给水管道的埋设深度应考虑阀门高度和（）等因素。
A冰冻深度 B地面荷载 C管材强度 D管道交叉

得分
评卷人
二、判断题（每题1.5分，共 15分）

1、塑料管与铸铁管相比，具有强度高、重量轻、内外表面光滑、容易加工和安装的优点，但耐腐蚀性能差，价格较高。（ ）
2、【20，即表示槽钢的高度为200mm。（ ）
3、散热器组对用的对丝、丝堵和补芯均是反丝。（ ）
4、室内燃气干管不得穿过防烟楼梯间、电梯间及其前室等房间，但可以穿越烟道、风道、垃圾道等处。（ ）
5、塑料护套线敷设时，不得直接埋入抹灰层内暗设或建筑物顶棚内。（ ）
6、在接地线引向建筑物内的入口处和在检修用临时接地点处，均应刷黑色底漆后标以白色接地符号。（ ）
7、三层照明平面图的管线敷设在三层的地板中。水泵的吊装就位，就是将水泵连同底座吊起。（ ）
8、通风空调系统图可用单线也可用双线绘制。（ ）
9、对接焊缝主要用于钢板与钢板的纵向和横向接缝以及风管的闭合缝等。（ ）
10、如用水量比较均匀时，水表损失应与损失规定之差宜大，反之差值宜小。（ ）

得分
评卷人
三、填空题（每空1.5分，共30分）

1、 在给水、排水、采暖等管道工程中常用的金属管材有：焊接钢管、铝塑管、、
和五种。
2、供暖系统主要由、和三部分组成。
3、一般建筑物或构筑物的高度不小于m时，需装设障碍照明，且应装设在建筑物的部位。
4、电气工程施工图图纸目录的内容包括：图纸的组成、、、图号顺序等，绘制图纸目录的目的是。
5、中水系统的类型有、和等三种。
6、法兰用于及、风管及部件之间的延长连接。

考生姓名

学 号

系 别
建工系
班 级
10建工

主考教师
徐婧
考试日期

系部签字

7、室内给水排水施工图一般由、、、等几部分组成。

得分
评卷人

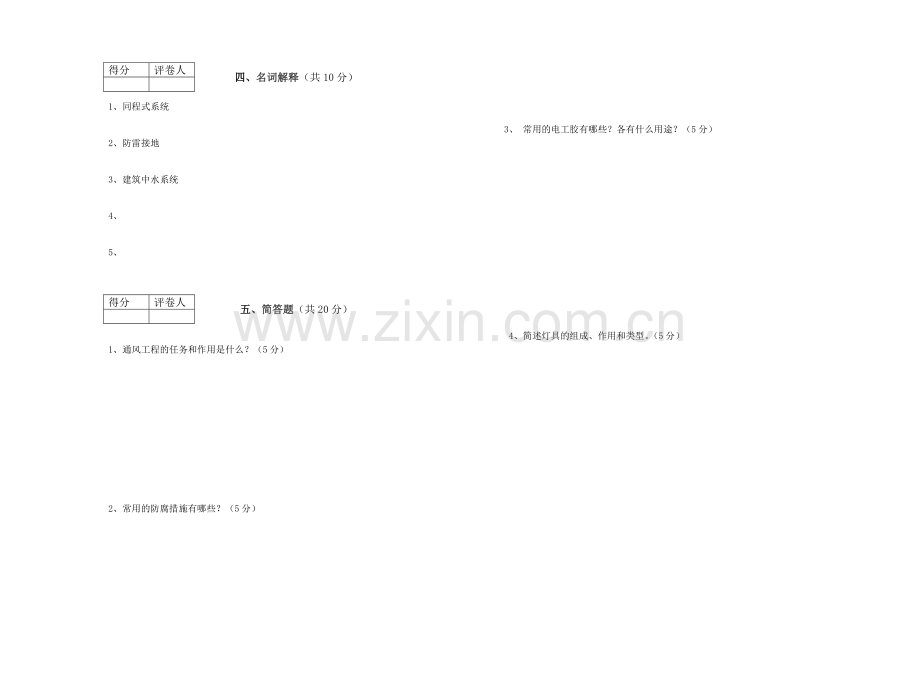

四、名词解释（共10分）

1、同程式系统

2、防雷接地

3、建筑中水系统

4、

5、

得分
评卷人
五、简答题（共20分）

1、通风工程的任务和作用是什么？（5分）

2、常用的防腐措施有哪些？（5分）

3、 常用的电工胶有哪些？各有什么用途？（5分）

4、简述灯具的组成、作用和类型。（5分）
