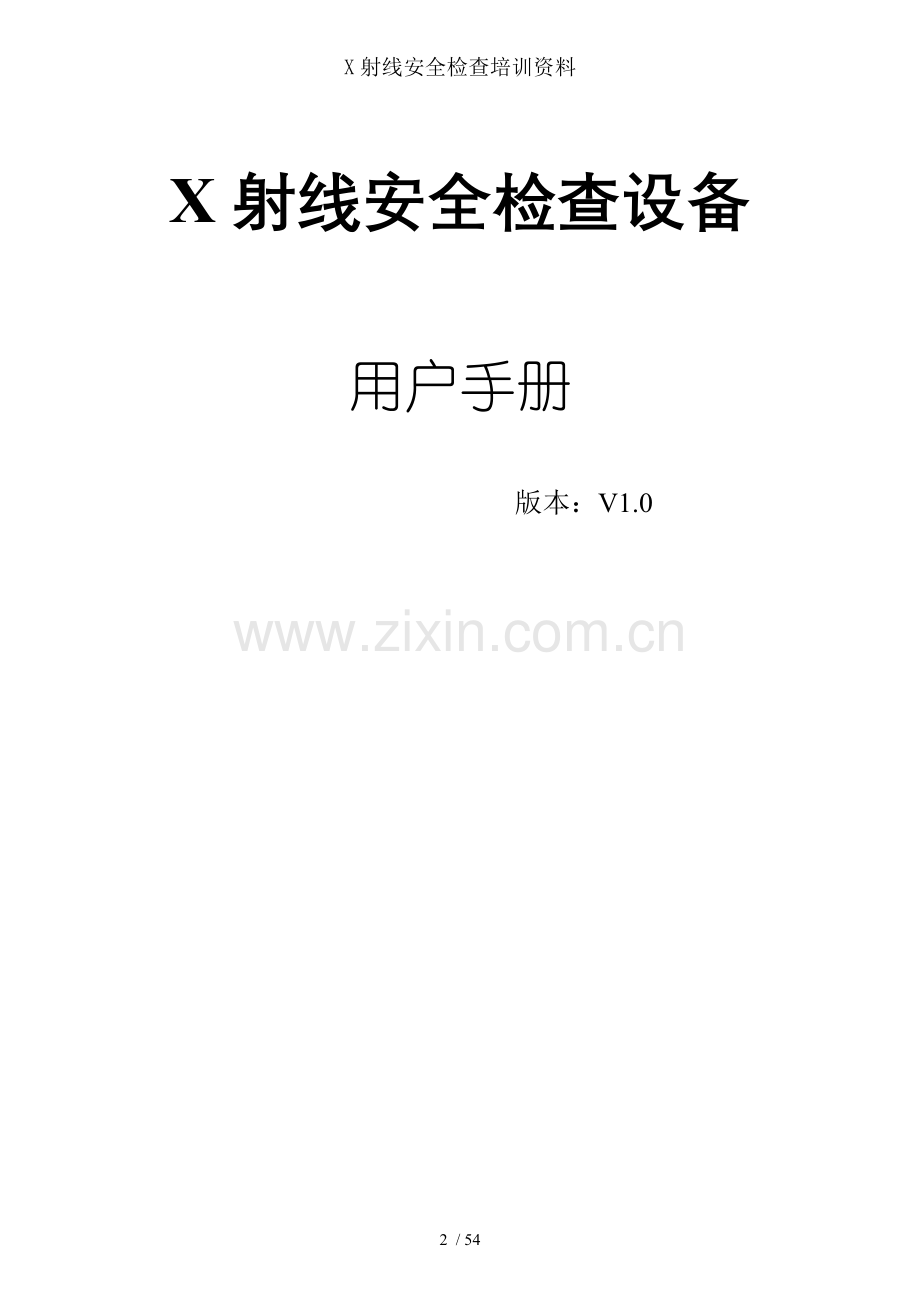

X射线安全检查培训资料

X射线安全检查设备

用户手册

版本：V1.0

49 / 54

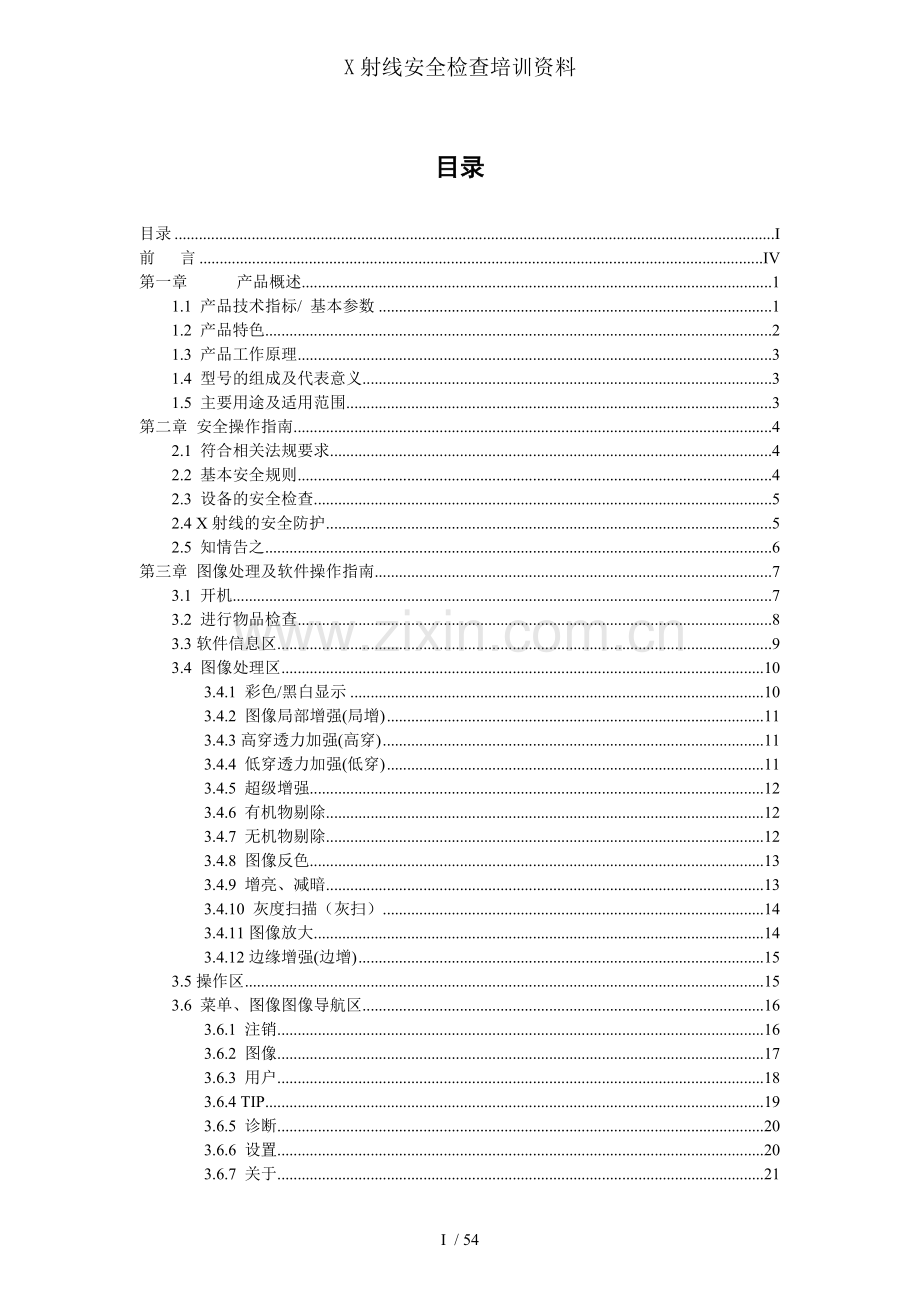

目录
目录 I
前 言 IV
第一章 产品概述 1
1.1 产品技术指标/ 基本参数 1
1.2 产品特色 2
1.3 产品工作原理 3
1.4 型号的组成及代表意义 3
1.5 主要用途及适用范围 3
第二章 安全操作指南 4
2.1 符合相关法规要求 4
2.2 基本安全规则 4
2.3 设备的安全检查 5
2.4 X射线的安全防护 5
2.5 知情告之 6
第三章 图像处理及软件操作指南 7
3.1 开机 7
3.2 进行物品检查 8
3.3软件信息区 9
3.4 图像处理区 10
3.4.1 彩色/黑白显示 10
3.4.2 图像局部增强(局增) 11
3.4.3高穿透力加强(高穿) 11
3.4.4 低穿透力加强(低穿) 11
3.4.5 超级增强 12
3.4.6 有机物剔除 12
3.4.7 无机物剔除 12
3.4.8 图像反色 13
3.4.9 增亮、减暗 13
3.4.10 灰度扫描（灰扫） 14
3.4.11图像放大 14
3.4.12边缘增强(边增) 15
3.5操作区 15
3.6 菜单、图像图像导航区 16
3.6.1 注销 16
3.6.2 图像 17
3.6.3 用户 18
3.6.4 TIP 19
3.6.5 诊断 20
3.6.6 设置 20
3.6.7 关于 21
3.7关机退出 22
3.8 典型图像 23
3.8.1 标准模块的图像 23
3.8.2 典型违禁品的图像 24
3.8.3 典型细小物品的图像 24
第四章 系统结构 26
4.1 系统组成 26
4.2 系统部件和子部件 27
4.3 系统子部件功能描述 27
4.3.1 X射线源 27
4.3.2 探测器阵列盒 28
4.3.3电子控制部分 28
4.3.4图像处理系统 28
4.3.5显示装置 28
4.3.6输送装置 28
4.3.7光障装置 29
4.4系统软件 29
4.4.1软件运行环境 29
4.4.2 XBIS应用软件介绍 29
第五章 设备的电气结构 30
5.1电气控制 30
5.2过流保护 30
5.3紧急情况保护 31
5.4权限控制 31
5.5远程启动控制 31
5.6一键关机控制 31
5.7电机正反转控制 31
5.8电机热保护 32
5.9行程开关 32
5.10各指示灯 32
5.11接线端子模块 32
第六章 保养、维修及常见故障排查 34
6.1 日常维护与保养 34
6.2 维修安全注意事项 35
6.3 更换滚筒和传送带 35
6.4 更换及调整光障 36
6.5 更换及调整X射线源 36
6.6 X射线源的训管 37
6.7 常见故障及其排查 37
6.7.1 电源故障 37
6.7.2 系统控制 39
6.7.3 X射线控制 40
6.7. 4 图像显示 41
6.8 贮存条件、贮存期限及注意事项 42
第七章 售后服务 43
7.1 生产厂保证 43
7.2 设备验收 43
7.3 技术支持和培训 43
7.4 售后服务事项 44
安检机装箱验收清单 45
安检产品合格证 46
安检产品质保书 47
安检产品工程验收单 48
安检产品报修单 49

前 言
双能量X射线安全检查设备是一种利用X射线的穿透能力实现对行李、货物进行快速不开箱检查的新型安检设备。该设备采用先进的X射线图像检测系统，综合高效半导体探测器、数字图像处理技术和计算机图像显示的优点，为用户提供了一个高效可靠和具有服务功能的高质量图像处理系统。此设备视硬盘容量能存储任意多幅高清晰图像，具有可靠的危险品自动报警功能和自动检错维护功能，采用简单人性化的操作设计，使用户操作更加方便快捷。
为了使广大用户对我公司该系列产品有全面的了解，同时也为了给维修人员提供必要的维修参考资料，特编写了X射线安全检查设备的用户手册。本手册从产品概述、操作安全、系统结构、电气结构、图像处理及软件操作、保养维护、售后服务等方面全面地介绍了X射线安全检查设备的工作原理以及如何操作、调整、维护和保养。在安装和使用该产品前，请阅读本手册，对于用户不遵守要求而损坏了设备，本公司不承担任何责任。
由于X射线安全检查系统单次检查和射线泄漏的剂量极低，国标《国标15208.1-2005微剂量X光安全检查设备》为5μGy/h，而我公司提供的设备的泄漏量小于1μGy/h，本产品对于操作人员、旅客及其所携带的所有商业胶片是绝对安全的。即便如此，推荐在使用本产品之前，仔细阅读该用户手册。本产品应由接受过正规培训的人员操作，在任何情况下，操作人员必须严格遵守射线防护规则，以避免引起辐射危险，只有经过辐射安全、系统操作等培训的人员才能使用X射线安全检查设备。
本公司产品在不断改进中，本手册发生更改时，恕不另行通知。

第一章 产品概述
1.1 产品技术指标/ 基本参数
产品型号
5030
6550
8065
10080
100100
A
B
C

B

B

B

B
基本参数指标
通道尺寸(mm)
宽
500
500
500
650
650
800
800
1000
1000
1000
1000
高
300
300
300
500
500
650
650
800
800
1000
1000
传送带速度(m/s)
0.20
传送带负荷(kg)
100
100
100
150
150
200
200
200
200
200
200
穿透力(mm)
6
40
32
30
40
30
40
30
40
30
40
胶卷安全
对ISO1600胶卷安全
泄漏射线剂量
≤1µGy/h
X射线发生器
射线束方向
底照式
顶照式
管电流（mA）*
0.6
0.7
0.35
0.35
0.8
0.35
0.6
0.5
1.0
0.65
1.0
管电压（KV）*
80
160
140
140
160
140
160
150
160
160
160
射线束发散角
80°
冷却／工作周期
密封式油冷／100％
注：具体指标请参见最新的产品样本或合同技术规格书。
☆ 图像处理系统：
l X射线传感器 L形光电二极管阵列探测器，16bit深度
l 显示器 高分辨率17英寸显示器
l 彩色图像显示 根据物质材质，24位真彩色显示
l 边缘增强 物体轮廓边缘更加清晰
l 超级图像增强 图像细节更加清晰
l 高穿透显示 提高图像中亮区的对比度，使易穿透区更清晰。
l 低穿透显示 提高图像中暗区的对比度，使难穿透区更清晰。
l 放大镜 局部放大功能，动态放大显示
l 增亮/减暗 增加图像的亮度/减暗图像的亮度
l 图像回拉/前拉 可以回访/前拉当次登陆过包的所有图像。（≥50幅）
l 图像复原 图像显示恢复到最初状态
l 图像存储 实时保存任意幅图像，并可进行任意图像处理，连续工作保存。
l 彩色 有机物显示为橙色，无机物显示为蓝色，混合物显示为绿色。
☆ 使用环境：
l 工作温度／湿度 0℃～45℃／20%～95% (不冷凝)
l 储存温度／湿度 -20℃～60℃／20%～95% (不冷凝)
l 工作电压 220VAC(±10%) 50±3Hz
l 功率损耗 1.0KW（最大值）
l 噪声级 <58dB
1.2 产品特色
本产品具有以下几个特点，为用户提供更具方便快捷的服务。
★ 环保铅帘： 铅帘的外表经过特定的处理，耐磨且环保，延长使用寿命。
★ 网络接口： 可以连接局域网，多个终端同时检查行李。
★ 射线更安全： 射线发射自动控制，避免误发射。
★ 一键关机控制：关机时只需旋转一下钥匙，设备自动安全关机，简洁方便。
★ 图像动态处理功能：一些功能键在动态中能实时处理。
★ 故障自诊断： 出现故障自动判断，并给出提示信息，便于维护。
★ 多功能键盘： 集图像处理操作、开关机、紧停与一体，操作方便。

1.3 产品工作原理
X射线安全检查设备由行李输送部分、X射线源及控制部分、信号采集处理及传输部分、图像处理部分和电气控制部分组成。X射线安全检查设备是借助于传送带将被检查行李物品送入履带式通道完成的。物品进入通道后，检测装置将相关信息送至控制单元，由控制单元触发X射线源发射X射线。X射线经过准直器后形成非常窄的扇形射线束，穿透传送带上的行李物品落到探测器上，探测器把接收到的X射线变为电信号，这些很弱的电流信号被放大后量化，通过通用串行总线传送到工业控制计算机作进一步处理，经过复杂的运算和成像处理后得到高质量的图像。其工作原理如图1.3所示：

图1.3X射线安检设备工作原理示意图
1.4 型号的组成及代表意义

1.5 主要用途及适用范围
X射线安全检查设备采用最新影像技术，显示分辨率更高，图像更清晰，穿透力、穿透分辨力更强，能快速有效地检测出各种危险品类、毒品类、高密度物质类，广泛应用于政府机关、大使馆、机场、会议中心、博览中心、旅游景点、体育文化场所、邮局、商场、酒店、学校等安全检查场合，适合于小型箱包、手提箱、拎包等小型包类检测。
第二章 安全操作指南
2.1 符合相关法规要求
X射线安检设备是具有辐射的X射线设备，在产品设计中，已经保证了系统的使用、安装及维修人员的的高度安全。即便如此，在设备的使用、安装和维修时，必须遵守下列的安全规则：
1、GB 15208－2005 《微剂量X射线安全检查设备》
2、GB 4208—93 《外壳防护等级（IP代码）》。
3、GB 18871—2002 《电离辐射防护与辐射源安全基本标准》。
4、中华人民共和国放射性污染防治法。
2.2 基本安全规则
尽管X射线安全检查设备易于操作，我们仍建议您在开机之前通读手册，并遵守下列规则：
1、超过6个月没有使用的设备请不要开机！必须先由专业技术人员对X射线发生器进行重新起动，否则可能导致X射线发生器损坏！
2、操作X射线安全检查设备之前，您应当了解有关适用的放射防护规定！
3、如果其他人要操作您的X射线安全检查设备，必须确保他是合格的操作员，了解所有安全指示、法律及规定。
4、X射线安全检查设备的安装、电气连接以及对机械和电气部件的更换只能由有经验的专业技术人员进行！
5、如果X射线安全检查设备的外壳部件、电缆或传送带被损坏，必须立即停止操作！
6、X射线安全检查设备的外壳板和部件只能被有资格的专业技术人员打开！
7、禁止修改、变更有关系统安全性的任何部分。设备的安装、调试或维修只能由接受过培训的合格的人员完成。
8、X射线安全检查设备只能用于检查物品！严禁用于检查人体或其它生物！

9、禁止坐或站在传送带上。
10、禁止在起动X射线安全检查设备时身体任何部位进入检查通道内！
11、确保行李在检测通道内或出口端没有被堆叠！如果行李阻塞了检查通道，在清理疏通之前应首先关机。
12、防止各种液体流入机器，如发生这种情况应立即关机。
13、X射线安全检查设备及显示器上的散热口不能被挡住！
14、系统工作前必须接地。主电源插座和安装现场必须具备可靠的接地配置。
15、设备工作时，尽量避免站立在通道出口、入口附近。
16、铅门帘损坏或者打开时，不能让设备工作。
17、虽然X射线剂量很小，但是非工作人员还是要尽量远离设备。
2.3 设备的安全检查
使用设备前，确保进行以下各项安全检查：
1、系统上电前必须检查通道入口和出口处的用于防止X射线泄漏的铅门帘是否完好，如有损坏，需立即停止使用并马上进行更换。
2、检查是否有物体遮挡住光障。
3、检查传送带是否完好，是否有危害被检行李的尖刺和污迹，传送带是否偏离或者卡住。
4、检查您的X射线安全检查设备的外壳面板、显示器、键盘及电缆是否有损伤。
5、确认所有盖板均已盖好。
2.4 X射线的安全防护
X射线安全检查设备，对X射线的辐射采取了可靠的防护措施，有效地保证了操作及被检测人员的安全。这些措施是：
1、系统使用的X射线源是有源部件，只有在加高压的情况下才能发射X射线，因此在未加电的情况下，如运输、保存时不会有X射线产生。
2、机柜四周及准直器用铅板屏蔽，出入端口均装有铅门帘，有效地防止了X射线的伤害。
3、为了保证维修人员的安全，四个联锁开关（任意一个联锁开关断开都不会发射X射线），传送带停止运行和通道中无物品时X射线也不发射，使维修人员免受X射线的伤害。
4、设备在多个位置设置接地线，可以有效避免人员触电和设备损坏。
5、设备内部安装过载、过流、漏电流等多重防护，将发生事故和危险的可能性降到最低。
6、我公司生产的X射线安检系统完全符合X射线国家标准GB15208-2005.1中的安全要求。
X射线安全检查设备的设计，在任何情况下均能保护操作及维修人员的安全。该系统具有极低的X射线剂量，同时又能保证对被检查物体有足够的穿透力，感光材料、食品、药物及磁带均不受影响，甚至多次照射也无妨。该设备配有大面积铅屏蔽以防止X射线泄漏。一套铅门帘几乎将射线对外辐射降低为零。设备在X射线的出射处和探测器箱上，装有安全联锁开关，控制电路随时监测这些联锁开关的工作情况。任一联锁开关断开，设备将自动切断X射线控制器的交流供电，从而关断X射线。该设备的X射线源在电源切断后不能发射X射线。
2.5 知情告之
1、任何一个产生X射线的设备都是有害的，因此，请尽量减少暴露在辐射环境中的时间，并注意防护！
2、提供的外界电网、电源，必须要有良好的接地，必须真正接入大地。

第三章 图像处理及软件操作指南
3.1 开机
1）将钥匙插入多功能键盘的钥匙开关中，顺时针旋转，按下电源启动按钮，按下电源启动按钮时会听到设备启动声，等待启动。（注：按下电源启动按钮前，请检查紧停按钮是否被按下，如果被按下，Ｘ光机是不能被启动的，在启动设备前，需要通过旋转或者上拉，将紧停开关复位。）
2）设备上电源接通指示灯点亮，说明Ｘ光机已经成功启动。
3）开机后，系统直接进入XBIS软件应用界面，如下图：
注：如果机器长时间未开，第一次打开应用软件界面时，会提示光源正在预热中，这时约需等待1分钟，即可进入软件应用界面。
信息区
图像处理区
操作区
图像导航区

整个软件应用界面分为信息区、图像处理区、操作区、图像导航区
4）正常开机后，就可以结合软件界面相关功能操作及多功能键盘各控件功能对相关物品进行检测及相关图像的处理。（多功能键盘各按键功能说明如下图：）
方向键
紧停按钮
钥匙开关
电源按钮

缩小 放大
适屏
切换
导出
高穿
超增
-可变吸收率+
退出
菜单
报警
标记
节能
反色
无机
有机
彩/黑

鼠标确认键
鼠标触摸导航区
运行控制键
功能键

3.2 进行物品检查
进入软件应用界面后，操作键盘或软件界面操作区的“正向”、“反向”、“停止”即可进行物品检测，具体步骤如下
l 将待检物品放在传送带上进行检查。
l 按下“皮带正转”按钮，控制电机运转，启动传送皮带。
l 物体一旦进入检查通道，首先遮挡住光障，从而启动X射线发生器。
l 在物品通过检查通道时，设备对它进行逐行扫描，相应的检测图像则 实时显示在显示器屏幕上，使图像从右向左传输。
3.3软件信息区

1） 软件信息区包括“登陆用户”、“设备状态”、“过包方式”、“图像放大状态”、“过包数量”、“自动探测器状态”、“TIP开关状态”、“强制扫描状态”、“时间”、“校正状态”等信息，分别如图示中的“sys”、“就绪”、“单向”、“放大-1x”、“0”、“自动探测-关”、“TIP-关”、“强制扫描：关”、“16:24:54”、“校正完成”。
2） 软件第一次运行时将以“usr”操作员身份自动登录，如果需改为管理员身份，请点击操作区“菜单”—“注销”，用户名选择“sys”，密码为“123456”，即可以管理员身份登录。

以下关于软件界面介绍，均为SYS管理权限界面
3.4 图像处理区

如上图像处理区各图像处理功能不仅在软件界面上进行操作，还可以通过多功能键盘直接操作，如下图：

3.4.1 彩色/黑白显示
点击“彩色/黑白”按钮，两种颜色可以切换选择显示。彩色图像为4色图像，将扫描物体分为4大类，其中橙色代表有机物，蓝色代表无机物，绿色代表混合物，黑色（或者红色）表示物质属性不确定，一般指难以穿透的物体。当操作“彩/黑”按钮时，可进行彩色图像和灰度图像的显示转换。

图3.4.1 彩色/黑白图像对比
3.4.2 图像局部增强(局增)
对图像中较暗的区域进行增亮处理，使隐藏在厚物体后面的物体清晰显示，而正常的图像区域不受影响。在正常图像显示状态下按下此功能按键时图像进入局增状态，再次按下此功能键时，图像则由局增变回正常图像显示状态。

3.4.3高穿透力加强(高穿)
如图3.4.3所示，穿透力强的区域亮度较亮，对比度较小，通过“高穿”操作将较亮的区域以一个合适的对比度显示，清晰地显示高穿透力区域，但同时正常区域受到影响，对比度降低。

图 3.4.3 高穿透力加强效果
3.4.4 低穿透力加强(低穿)
如图3.4.4所示，穿透力低的区域亮度较暗，不易观察，通过“低穿”操作将该区域增亮提高该区域的对比度，清晰地显示该区域图像，但同时正常区域受到影响，对比度降低。

图 3.4.4 低穿透力加强效果
3.4.5 超级增强
对图像的细节进行强化处理，使隐藏在厚物体后面的物体清晰显示。按下此功能按键时图像自动在正常显示和超级增强显示之间切换。二次按下（或者“恢复”按键）可以停止显示切换。
3.4.6 有机物剔除
该操作的效果与有机物突出显示相反，就是将橙色部分（有机物）以灰度显示，无机物（蓝色部分）突出显示。便于操作员对刀架、枪支和煤气罐等物品的判读。

图3.4.6 有机物剔除显示效果
3.4.7 无机物剔除
该操作的效果就是将无机物（蓝色部分）以灰度显示，橙色部分（有机物）突出显示。便于操作员对炸药、毒品和汽油等易燃品的判读。

图3.4.7 无机物剔除后显示效果
3.4.8 图像反色
在图像显示中，一般对X光高吸收率的物体显示为深黑色，低吸收率物体显示为亮白色。在反白显示中，则正好相反。点击“反色”按钮，可进行正负片的显示切换这样，较小或较细的高密度物体（如金属丝）将变得更加清晰。当操作“反色”按钮时，可进行彩色图像和灰度图像的反色操作。

图 3.4.8 正常/反色图像对比
3.4.9 增亮、减暗
在图像显示中，选择增亮/减暗，可对整个图像实现增亮/减暗效果。
3.4.10 灰度扫描（灰扫）
按下此键图像会自动变换灰度映射，将暗区逐渐变亮，同时亮区逐渐变暗。便于操作员寻找一个最适合当前图像的对比度和亮度效果，再次按（停止了，显示此刻的图像数据），是看不出效果的，要慢慢的，在循环。

3.4.11图像放大
在图像显示时，选择“放大”可对图像进行放大，同时在右下角有一个增幅图像的缩图，放大显示的时候，将有个黑色的方框将当前全屏显示的图像区域标示出来。使用方向键可以移动显示图像放大区域。同时，可使用鼠标滚轮，对图像进行灵活放大。

3.4.12边缘增强(边增)
当需要对物体边缘进行进一步判读时，按下“边增”按钮，图像中的物体边缘会突出显示，更利于操作员区分不同的物体。当操作“边增”按钮时，可进行彩色图像和灰度图像的边缘操作。

图 3.4.12 图像边缘增强效果
3.5操作区

操作区有“超级增强F1”、“局部增强F2”、“放大镜F3”、“正向”、“停止”、“反向”、“前拉”、“后拉”可操作，可在操作台上操作也可在软件界面上操作。
1）“F1”、“F2”、“F3”为功能快捷键，可以根据需要分别设置“F1”、“F2”、“F3”不同的图像处理功能。如上图所示此时的功能快捷键设置为F1 代表“超级增强”、F2 代表“局部增强”、F3 代表“放大镜”可分别图像进行相应的显示效果处理。
2）可分别实现传输皮带“正向”、“停止”、“反向”运动。
3）“前拉”、“后拉”：在图像显示时，可实现图像的前拉、后拉操作。
3.6 菜单、图像导航区

菜单、图像导航区包括菜单、校正、图像方位导航区域，其中选择“校正”时，可对设备的相关性能校正。图像方位导航区域，可显示图像在整个显示屏中的相关位置。“菜单”中包括“注销”、“图像”、“用户”、“TIP”、“诊断”、“设置”、“关于”等子菜单。

3.6.1 注销
“注销”即是用户登陆界面，输入相应的用户名及密码即可登陆，如下：

软件第一次运行时将以“usr”操作员身份自动登录，如果需改为管理员身份，请点击操作区“菜单”—“注销”，用户名选择“sys”，密码为“123456”，即可以管理员身份登录。

3.6.2 图像
“图像”菜单即为图像管理应用模块，点击图像可进入如下界面：。

1） 可通过“类别”选择需要管理的图像文件。

当自动生成列表中有相应的图像时，则“导出”、“打开”、“打印”、“培训”也变为可操作项。

2） 通过“全选”或“反选”等操作，可对自动生成列表中的图像进行相应的选择。
3） 若需将图像文件导出，点击“导出”，插入存储设备（比如U盘等）并选择导出图片格式类型和所需导出文件即可。

4） 选择相应的图像，点击“打开”可完成图像的全屏预览和图像处理。
5） 若安装了打印机，可通过点击“打印”按钮完成所选择的图像的打印。
6） 选择相应的图像，点击“培训”则进入培训状态（屏幕坐上角有提示），按下“正转”或“反转”，则所选择的图像将会自动运行，并在两个包之间给予一定的停顿时间。

如果要结束培训状态，则需点击屏幕右下角的“结束培训”，同时在屏幕左上角也会提示“已经退出培训模式”。

3.6.3 用户
选择“用户”即可进入如下用户管理界面：

该菜单下可实现“增加”、“删除”用户，用户权限管理，及相关操作日志导出等操作。
3.6.4 TIP
选择“tip”，即可进入如下TIP系统界面

如上图所示，该菜单包含“图库”、“规则”、“记录”等子菜单设置可实现TIP“插入”、“删除”、“是否启用”、“比例”以及相关记录等功能。
3.6.5 诊断
选择“诊断”即可进入如下“设备诊断”模块。

该菜单中包含“探测器”、“X光机”、“红外”等子菜单，在这个菜单中可看到探测器“出束”、“停束”，皮带“前进”、“停止”、“后退”动作实现情况以及射线源电压、电流情况观测等。
该菜单主要用于专业技术人员对设备的调试。

3.6.6 设置
选择“设置”，可进入如下设置模块，如下：

该“设置”菜单模块，主要包括“按键”、“显示”、“扫描”、“辅助检查”、“计数器”、“系统”，可实现功能快捷键设置、显示方式、扫描方式、计数器，系统日期等。通常无需进行更改，按照出厂默认设置即可。“F1”、“F2”、“F3”为功能快捷键，可以根据需要分别设置“F1”、“F2”、“F3”不同的图像处理功能。
3.6.7 关于
选择“关于”可进入“关于X射线检查系统”如下界面。

在该菜单模块中，可以看到软件版本、设备型号、扫描次数、工作时间、容量存储等信息。（以上图片供参考）
注：以上所有菜单打开时，在右下角都有“”绿色操作按钮，此时既可以通过“F1”快捷键进行相应的操作，也可通过鼠标点击绿色按钮实现相应的操作。
3.7关机退出
l 确保传送带上未遗留任何行李物品。如有必要，将传送带向前或向后运
转，直到确认传送带上未留有任何物品为止。 设备上电源接通指示灯点亮。
l 直接向左旋转一下钥匙开关，计算机会安全关机，不需要任何其他操作，简单方便，人性化设计，真正意义的实现“一键关机”功能
l 拔掉钥匙，下班或交接工作。
l 注：除专业调试技术人员外，一旦进入XBIS应用软件界面，则无法退出该应用软
界面到达Windows XP系统界面，需要对整机关机、开机后才能进入Windows XP系统界面。

3.8 典型图像
3.8.1 标准模块的图像
彩色图像使用的3种颜色分别是：蓝色，橙色，绿色。其中蓝色代表铁、钢等原子序数较大的无机物，如铁、钢等金属；橙色代表原子序数较小的有机物，如水、有机玻璃、塑料等；绿色代表介于有机物和无机物之间的物体，如铝等。图3.8.1是标准模块的成像效果。

图3.8.1 标准模块的图像

3.8.2 典型违禁品的图像
典型违禁品包括：刀具，打火机，鞭炮，液体等，其成像效果如图3.82所示。

图3.8.2 典型违禁品的图像

3.8.3 典型细小物品的图像
典型的细小物品如针头、别针等，下图为各种大小的针头的图像。上面是实物，下面是成像，由于针尖从白纸中穿过，实物图中看到的效果是针的之间缺失一段，而成像图中则会显示针的整体大小。

图3.8.3-1 典型细小物品的图像
图3.8.3-2是细小针头在鞋子里的典型图片（针头为0.3—1.0mm）。

图3.8.3-2细小针头在鞋子里的典型图片

第四章 系统结构
4.1 系统组成
系统由硬件和软件两部分组成。
硬件主要部分包括：
(1) X射线发生控制器
(2) X射线探测器
(3) 数据采集装置
(4) 机械装置
(5) 工业控制计算机及显示装置
软件部分包括：
(1) 系统控制部分
(2) 图像处理部分
系统组成框图如下：

图3.1 系统组成框图

4.2 系统部件和子部件
系统中包括的部件和子部件如下：
(1) X射线源
(2) X射线源控制和驱动装置
(3) X射线探测器阵列盒
(4) 电子控制单元
(5) 工控机
(6) 显示器
(7) 中间继电器
(8) 钥匙开关
(9) 散热风扇
(10) 传送带
(11) 光障
(12) 系统供电装置
4.3 系统子部件功能描述
4.3.1 X射线源
X射线源包括三部分：
(1) 高压发生器（两个高压倍加及反馈电路）
(2) X射线管
(3) 准直器
X射线管和由两个电压倍压及反馈电路组成的高压发生装置放入充满油并具有铅屏蔽的壳体中，电缆WS9给X射线源提供灯丝和高压驱动信号，并将高压和阳极电流的取样信号反馈给X射线控制和驱动机箱， 以保持检查期间高压和阳极电流的稳定。准直器的作用是将X射线束整成扇形射束。

4.3.2 探测器阵列盒
两个探测器阵列形成L形状，以解决探测死角的问题。竖直侧（后文称为侧探测盒）及水平侧（后文称为底探测盒）中各有多块探测器板，每块板包含32个通道。 高、低能模拟信号在探测板上经放大后进行数字化并传送到工业控制计算机进行处理。
4.3.3电子控制部分
控制板负责接收工业控制计算机的指令，控制电机运行与停止、监测光障状态、判断行李的进入与离开、控制X射线的发射与关闭、监测X射线控制模块是否正常工作，如发现异常，则自动报警。
4.3.4图像处理系统
图像处理系统由工业控制计算机来实现。计算机接收来自数据采集传输系统的探测器信号，进行数据处理。
(1) 图像处理功能
设备提供的图像处理功能包括边缘增强、超级图像增强、彩色、反色显示、局部穿透增强、图像回拉、放大等。
(2) 数据存储和检索功能
设备提供存储图像、检索图像和记录操作人员工作情况的功能。
4.3.5显示装置
系统使用17英寸高分辨率显示器，可根据需要显示彩色图像或黑白图像。
4.3.6输送装置
输送装置包括：
(1) 传送皮带；
(2) 位于输送机出口端的一个电动（驱动）滚筒；
(3) 位于输送机入口端的一个改向滚筒；
(4) 位于设备下方两个引导皮带运行方向的托动滚筒。
电动滚筒内含一台单相电机，电机的驱动力矩通过齿轮减速机构传送到滚筒表面，形成驱动皮带的力，改向滚筒用于皮带张力调整。
4.3.7光障装置
在通道的入口处装有一对光障装置（对射式光电开关），用于探测在传送带前进时进入检查通道的行李，若行李阻断光障，则光障接收端输出信号至电子控制单元，由控制单元通知射线控制器开始发射X射线。
4.4系统软件
4.4.1软件运行环境
软件运行环境为Microsoft Windows XP版本。
4.4.2 XBIS应用软件介绍
XBIS软件由以下两部分组成：
(1) 专用驱动程序
(2) 用户控制界面
控制系统硬件实现数据采集自动化
定时读取数据采集系统
用户控制界面

为图像处理提供接口
分析处理显示图像的输出
提供友好的用户界面
由软件，将传输过来的信号进行复杂的数据处理，处理后的图像显示在屏幕上，供操作人员进行辨别。软件提供边缘增强、反色显示、伪彩色、局部穿透增强等图像处理功能，便于对违禁物品进行识别，同时具有图像回拉、放大等图像处理功能及图像存储功能（100000幅以上）。

第五章 设备的电气结构
5.1电气控制
电气系统是安检系统的一个重要组成部分，主要给整个安检系统供电，同时当意外情况发生时，能为系统提供相应的电气保护，设备是操作人员在设备的操作台上对设备进行操作控制，其电气部分的原理图如图5.1。

图5.1 电气部分原理图
电气部分主要实现下面各功能。
5.2过流保护
图5.1中，Z1为电源滤波器，为整个设备系统提供一个恒定的频率，QF1是断路器是保护因电流过大和后端短路情况下能瞬间脱扣自动断开总电源起到保护作用，使设备进入停止工作，FU1是熔断器也是保护设备工作在额定的功率范围内，设备的实际功率为小于1000W,设计的最大功率为2200W，满足了设备最大功率的要求。短路的原因多为内部因为绝缘层老化、端子连接松脱引起的电源短路，和人为因素造成。
5.3紧急情况保护
图5.1中，SA2,SA3,SA4分别为紧停按钮，这个开关是安放在操作人员附近和安检设备外壳上的，防止突发事件发生时，可以立刻断电。接在控制部分主回路中，选择的型号为直径为22，电流为10A，满足了设备的需求。
5.4权限控制
本设备为经过培训的、专职人员上岗进行操作。非工作人员不能操作，所以要有个权限控制，有两种方案进行，一在电气中，二在软件中，图4.1中SA1钥匙开关来实现的，它串联到主控制回路中，选择的为2常开、1常闭开关。只有拿到钥匙开关，才能使用设备，防止其他人误触发设备。
5.5远程启动控制
采用远程启动控制方式，把控制按钮放在操作台上，和主设备进行单独分开，操作台可以放到一个房间里或别的一个需要的地方，通过电源延长线进行延长控制，使得在远程即可控制。
5.6一键关机控制
在实际的应用中，对上述的钥匙开关有这样的情况：操作人员误操作，直接把钥匙开关反向旋转，造成主回路断电。或者无意中碰到而使钥匙开关断电。这样对负载，如计算机，突然断电，影响很大。我公司设计的产品，真正关机时，能实现只需要用钥匙开关一个旋转，就能安全关机，实现一键关机功能。
5.7电机正反转控制
在正常使用过程中，需要电机正反转动，如自检时，若有物体挡住光障，皮带要根据情况需要正反转动，或当过物体时，看不清楚，需要仔细的看个清楚，需要倒回来，实现反转功能。其电路部分是通过一个中间换向继电器来实现。
5.8电机热保护
电机会因为时间过长或者是负载过重而导致了过流，这样必须对电机进行保护，当电流达到一定程度后进行保护。
5.9行程开关
行程开关(微动开关)主要是为了保护人体安全设置的，因为射线是有危险的，当人体碰到X射线的发射装置时，需要X射线马上停止发射，行程开关安装在控制X射线发生装置的旁边，串联到X射线发生装置里面，起到短路保护的效果。
5.10各指示灯
各个指示灯部分需要安装在设备的外表面，对用户起到指示作用，他们分别为X射线指示灯，报警指示灯和电源指示灯。
(1) 电源指示灯：打开钥匙开关后，使系统上电，起动设备。通道前面板上的绿色的电源指示灯会立即点亮。
(2) 射线发射指示灯：X射线发射指示灯安装在检查通道的入口和出口处面板上。物体进入通道挡住光障后，X射线发射，红色指示灯点亮。
(3) 黄色报警指示灯：出入口处，各有一个，当有可疑物品时，闪烁并报警。
5.11接线端子模块
在一个系统连接实现，各端子使用的是进口的接线端子UK3.5，通过线槽，布线在一个镀锌的电路板上面, 周围用线槽进行走线。如图5.11所示。

图5.11 接线端子模块

第六章 保养、维修及常见故障排查
X射线安全检查系统是高科技机电结合的产品。因此，用户不仅要了解机器的技术性能、结构原理及操作规程，同时还要善于做日常的维护和保养工作，以便充分发挥其效能，延长使用年限，并保证设备和人身的安全。
6.1 日常维护与保养
为保证设备的实际工作情况与说明书中的技术指标保持一致，设备应该进行定期检查并做相关的调整。维护工作必须是经过相关培训后，得到本公司认可的人员进行。在设备的硬件维护保养过程时，必须在断电以后才能够进行。
1、正常的维护工作
l 设备应该安装在通风、灰尘少、干燥的环境中，忌高温、潮湿和日光的直接照射。
l 保养时先对设备除尘，用毛刷和吸尘器将灰尘清除干净。
l 发现元件或者接线头有松动的现象，要立刻进行
