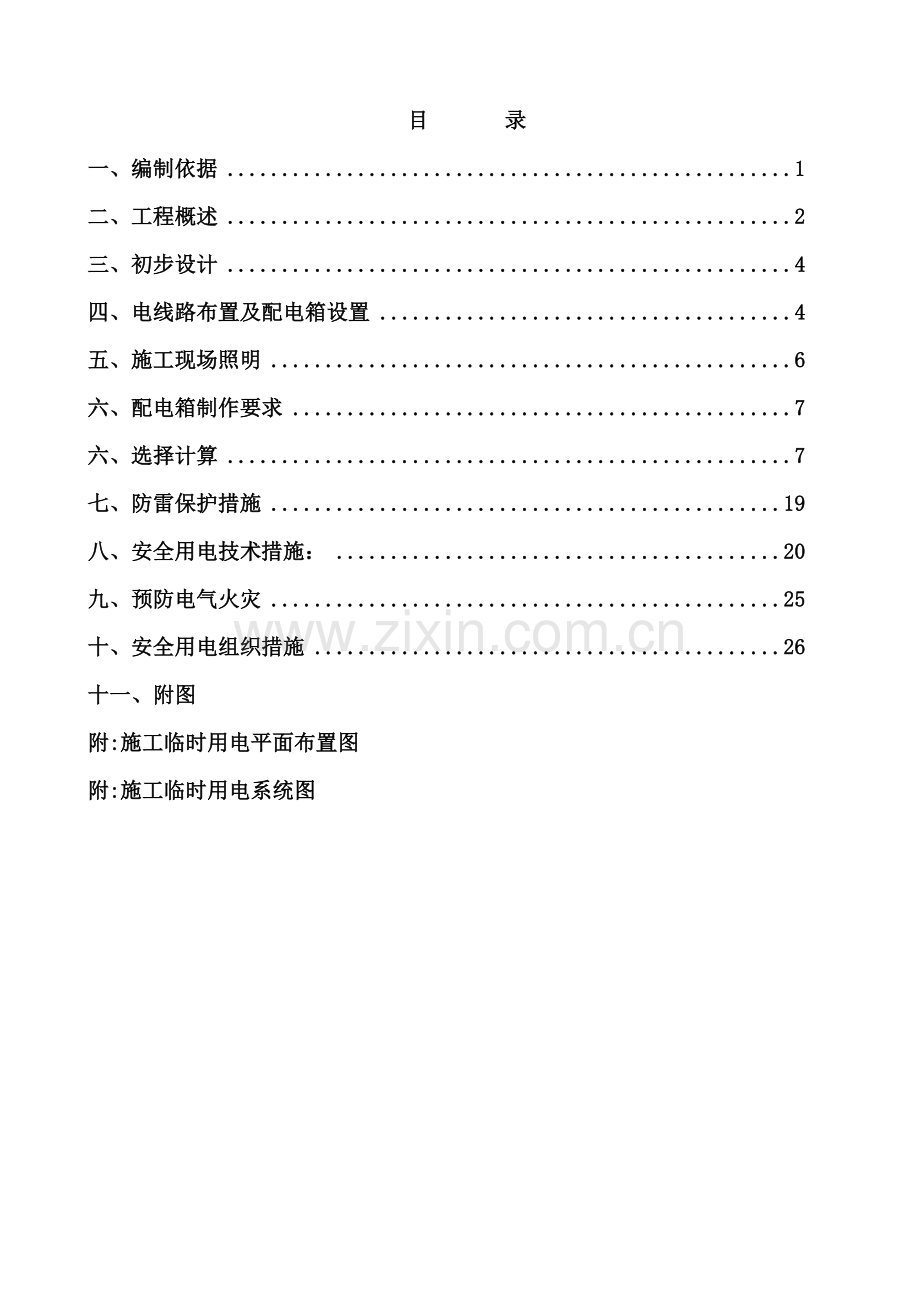

目 录
一、编制依据 1
二、工程概述 2
三、初步设计 4
四、电线路布置及配电箱设置 4
五、施工现场照明 6
六、配电箱制作要求 7
六、选择计算 7
七、防雷保护措施 19
八、安全用电技术措施： 20
九、预防电气火灾 25
十、安全用电组织措施 26
十一、附图
附:施工临时用电平面布置图
附:施工临时用电系统图

耿集镇金富园小区，临时用电施工方案
一、编制依据
本组织设计根据《建筑施工安全检查标准》（JGJ59-99）、《施工现场临时用电安全技术规范》（JGJ46-2005）、《建筑电气设计手册》、施工现场用电机械的平面布置图、施工机械一览表编制。
****花园三期44#-47#楼及****超市、地下人防工程
主要施工用电设备一 览 表
序号
机械种类
型号
单机功率
（KW）
数量
新旧
程度
是否
自有
进 场
时 间
1
塔 吊
JL5613
38
2
新
自有
基础时
2
人货两用电梯
SCD200/200
44
4
新
自有
砌砖时
3
砼搅拌机
JSL-350
15.5
3
新
自有
开工前
4
砂浆搅拌机
UJW-200
3.5
4
新
自有
开工2台
6
卷扬机
1.5T
5.5
2
新
自有
分期
7
高压水泵
IS100-65-250
17.5
6
新
自有
主体时
8
潜水泵
8NG20-50
3
4
新
自有
开工前
9
木工圆盘锯
MJ104
3
4
新
自有
开工时
10
木工平刨床
MB504
2
4
新
自有
开工时
11
钢筋切断机
QJ40-1
5.5
4
新
自有
开工前
12
钢筋弯曲机
WJ40-1
3
4
新
自有
开工前
13
钢筋调直机
LGT6/12
4
3
新
自有
开工前
14
插入式振动机
ZN50
1.1
6
新
自有
常用6台
15
平板振动机
ZW-7
1.1
2
新
自有
开工后
17
空压机
W0.6-10A
5.5
2
半新
自有
开工后
18
蛙式打夯机
WD-100
1.1
4
新
自有
开工前
19
冲击钻
HJ-22
0.75
6
半新
自有
开工后
20
切管套丝机
SQ-B100
2.2
4
新
自有
开工后
21
对焊机
UN1-100
100
2
新
自有
开工前
22
电渣压力焊机

50
4
新
自有
柱筋焊接
23
电焊机
BX6-400-2
24
3
新
自有
开工前
24
电焊机
BX6-300-2
19
2
新
自有
开工前
25
电饭车

12
1
新
自有
开工前
26
开水箱
17kw
17
1
新
自有
开工前
27
砂轮切割机
JIG-SD41
2.2
8
新
自有
开工前
28
弯管机
WQJ90
1.5
2
新
自有
开工后
二、工程概述
拟建耿集镇金富园小区工程地址位于耿集镇粮运路中段
建设单位:徐州金程房地产开发公司贾汪分公司
设计单位:徐州瀚艺建筑设计有限公司
勘察单位:江苏省徐州市工程勘探院
监理单位:合肥市****工程建设监理有限责任公司
项目概括
项目名称
****花园三期一标
建设单位
合肥****物业发展有限公司
层数
地下1层，地上19-28层
建设地址
合肥合****路与****路交汇处
主要技术经济指标
总用地面积（m2）
23070
总户数（户）
323
总建筑面积（m2）
77417
容积率
2.84
建筑用地面积（m2）
14755
绿地率
41.9
本期建设主要特征
子项名称
44号楼、45号楼、46号楼、47号楼、****超市
设计使用年限
50年
结构类型
框架剪力墙
建筑类别
丙类
抗震设防烈度
七度
抗震等级
三级
人防工程等级
六级/丙级
该工程主体施工阶段施工机械数量较多，单机负荷大，为确保施工现场安全用电，保证工程顺利进行，根据《施工现场临时用电安全技术规范》（JGJ46-2005）、《建筑施工安全检查标准》JGJ59-99等有关规范制订本临时用电方案。
三、初步设计
在场地西侧，已有1台电力变压器，变压器的容量为400KVA，能满足施工用电的需要，不需再安装变压器。本工程的施工用电从该变压器引出，接至施工现场。
a、本用电设计仅负责施工现场总开关箱以下的线路，主要是基础施工用电、主体施工用电、装饰装修工程用电和照明用电的电气开关的选择、布置、使用、维护和管理，生活区未布置在场地内，其配电另外考虑，不在本方案设计范围之内。
b、在电力变压器旁按规范要求设置配电房并安装总配电箱，箱内分正反两面共分十八个回路。
c、本供电系统采用三相五线制（TN-S系统），三级配电、二级保护。其中要求首级保护漏电不大于50mA，主要保护总配电箱至分配电箱电线漏电，漏电时间系数不大于0.1S。开关箱和流动电箱不大于30mA，漏电时间保护系数也不大于0.1S。
d、根据施工现场用电设施布置情况，采用多元配电线路将电缆线从总配电箱分别引至分配电箱，再从分配电箱分支电路到开关箱，应配电合理，互不干扰防止因电气故障影响施工。
e、应保证施工现场用电达到规范化管理。
f、电线分布
见临时用电平面布置图
g、进楼层采用电缆供电，电缆随楼层上升，电缆每层固定一次，必须将电缆固定好。
h、现场采用投射灯6盏（每个塔吊上安装3盏），普通照明灯若干。
i、各楼层用电的开关箱从附近的配电箱引接。

四、电线路布置及配电箱设置
1、 根据现场施工现场实际情况及土建施工平面布置图，确定的机械设备的位置及施工机具的负荷情况，本工程供电线路采用VV型五芯电力电缆，设置专用电缆或穿保护管敷设至各配电箱，其走向见平面布置图及供电系统图。
2、 本工程采用TN-S供电系统，总配至II级配电箱采用VV型五芯电力电缆供电，II级配电箱至III级开关箱、移动配电箱或专用照明配电箱根据需要选用五芯电力电缆。总配电柜设一组重复接地，其接地电阻小于4Ω，距离总配电室超过50M的配电箱及末级配电箱均应设置重复接地装置其接地电阻小于10Ω。
3、 该工程临时用电引自工程西边的电杆上施工用电专用变压器400KVA，采用VV-3×240+2×120电缆沿围墙地沟进入配电房总配电柜（NO1-01，共设16回路）为一级配电，总配电柜NO1-01分十三回路输出,分别为:
NO1-01：1#钢筋机械及木工机械
NO1-01-01(1#钢筋机械：钢筋切断机2台、钢筋弯曲机2台、切割机1台)；
NO1-01-02(1#木工棚机械：木工平刨机2台、圆盘锯2台、木工压刨一台)；
NO1-01-03：1#对焊机（对焊机单独成一回路）；
NO1-02：45#楼塔吊（包括安装在塔吊上的大灯三盏）；
NO1-03：45#楼人货梯（包括两台砂浆搅拌机）；
NO1-04：45#楼层用电；
NO1-05：44#楼人货梯（包括两台砂浆搅拌机）；
NO1-06：44#楼层用电；
NO1-07：****超市楼层用电；
NO1-08：47#楼塔吊（包括安装在塔吊上的大灯三盏）；
NO1-09：2#钢筋机械及木工机械
NO1-09-01(2#钢筋机械：钢筋切断机2台、钢筋弯曲机2台、切割机1台)；
NO1-09-02(2#木工棚机械：木工平刨机2台、圆盘锯2台、木工压刨一台)；
NO1-09-03：2#对焊机；
NO1-10：47#楼人货梯（包括两台砂浆搅拌机）；
NO1-11：47#楼层用电；
NO1-12：46#楼人货梯（包括两台砂浆搅拌机）；
NO1-13：46#楼层用电；
NO1-14：办公区用电专用回路；
NO1-15：消防水泵专用回路；
NO1-16：备用回路。
施工区照明，包括钢筋棚、木工棚、楼层照明分配箱电源可与动力分配箱电源合用。
4、 操作层采用分阶段供电：
5、 地下室、主体1-4层施工阶段，首先满足排水设备、钢筋设备、木工机械、塔吊等设备的用电要求。操作层采用随操作层设置II级分配电箱提供操作层施工电源，采用移动配电箱供给施工机械的方法保证施工用电需要，移动配电箱布置根据实际需要设置。移动配电箱电源也可由附近的II级配电箱备用回路供给，固定机械必须按要求设置开关箱，要求电源电缆敷设必须按要求加保护管埋地（或支架加绝缘子）敷设。
6、 各主体楼层施工用电采用垂直供电系统，在作业层设II级配电箱为楼层提供电源，垂直供电采用BV-3×25+2×16mm2导线穿保护管（或沿支架敷设）垂直布置在电缆井内，每两层各设一个开关箱、一个照明配电箱。动力与照明配电箱(二级)分开供电(电源可以合用)，为操作层施工提供可靠的用电保证。
7、 主体结顶塔吊拆除后重新调整供电系统，可以将塔吊、钢筋和木工机械等供电回路拆除

五、施工现场照明
1、 办公室（安装高度大于2.4M）、室外操作棚及安全通道（安装高度大于3M,并设防护罩）等场所采用220V照明，室外照明采用防雨灯，照明电缆穿PVC管敷设。
2、 地下室、楼梯间采用36V安全电压照明，电缆穿PVC管敷设，并在一层设配电箱，箱内各设置2KVA-380V/36V干式安全隔离变压器，供地下室、楼梯间36V照明使用并设防护罩。
3、 塔吊平台上设置三组镝灯为操作层照明光源。
4、 所有照明灯具的金属外壳均应进行保护接零。所有三孔插座必须按规范要求接线，保护接零必须到位，导线必须按规范要求进行分色。
5、 特别潮湿场所、导电良好的地面，锅炉或金属容器内作业的照明电源不得大于12V。
6、 在潮湿和易触及带电体场所的照明电源不得大于24V。

六、配电箱制作要求
（1）、配电箱内供电回路必须满足供电系统要求，必须按要求设置工作接零排、PE保护接零排。要求保护接零排使用-30×4铜排制作直接固定于箱体左右下侧。
（2）、配电箱箱体均采用1.5MM以上钢板制作，箱体应按防雨要求设计，具有户外防雨功能。箱体及门均应与PE排连通，箱体门应加专用锁。
（3）、箱体内外必须按要求进行防腐处理，箱体外侧要求刷桔黄色油漆并按公司统一要求的标记方法进行统一喷字。
（4）、箱内导线连接必须按规定进行分色；箱内导线暗配当导线穿过配电板时应使用护套，要求箱内开关位置设置合理、导线排列整齐美观。多股软线接头处应搪锡并加压接线端子。所有螺丝必须使用镀锌件，接零排所有的螺丝必须加弹簧垫圈、平垫圈。
（5）、配电箱应设置门锁，配电箱门应设置接地镀锌螺丝，配电箱进出线必须设在下侧，配电箱电缆进出线处应设防护圈，保护（或保护管配入箱内）电缆。
（6）、移动配电箱必须设置支架高度为（0.6-1.3M）0.65M，支架与箱体应进行电气连接。
（7）、配电箱内应根据实际配置，在适当位置画出配电箱配线系统图及定期检查记录表。

七、选择计算
1、 总容量计算：
（1）、塔吊起重机
A、 塔式起重机电动机组换算到暂载率Jc=25%时的额定功率：
Pe1=
式中：Pe1— 换算到Jc=25%时电动机的设备容量，KW；
Pn— 电动机铭牌功率。
Jc塔—　铭牌暂载率，以百分值代入公式：Jc＝40%，
Pe1=2×38××3=2×38×0.63×3=143.64KW
B、 计算负荷
取：KX=0.3　 COSΦ=0.7 tgΦ=1.02
Pjs1=Kx×Pe1=0.3×143.64=43.1KW
QJS1=Pjs1×tgΦ=43.1×1.02=44KVar
式中：KX— 需用系数；取 0.3
COSΦ—功率因数
Pjs1— 塔吊的有功计算负荷；KW；
QJS1— 塔吊的无功计算负荷；Kvar。

（2）搅拌机
取Kx=0.7 COSΦ=0.6 tgΦ=1.08
Pjs2=Kx×Σpe=0.7×（7.5×2）=10.50KW
Qj2=Pjs2×tgΦ=10.5×1.08=11.34Kvar

（3）振动器
Kx=0.7 COSΦ=0.7 tgΦ=1.02
Pjs3= Kx×Σpe=0.7×6×1.1=4.62KW
Qjs3=Pjs3×tgΦ=4.62×1.02=4.71Kvar

（4）、施工电梯
取Kx=0.3 COSΦ=0.7 tgΦ=1.02
Pjs4=Kx×Pe1=0.3×4×44=52.8KW
Qjs4=Pjs4×tgΦ=52.8×1.02=53.9Kvar

式中：KX—A需用系数,取0.3;
COSΦ—功率因数
Pjs1— 人货电梯的有功计算负荷,KW；
Qj1—人货电梯的无功计算负荷,KW。
Jc塔—　铭牌暂载率，以百分值代入公式：Jc＝40%，
（5）对焊机
Kx=0.45 COSΦ=0.45 tgΦ=1.98 Jc=20%
Pe==KW
Pjs5= Kx×Σpe=0.45×34.82=15.67KW
Qjs5=Pjs5×tgΦ=15.67×1.985=31.1Kvar

（6）电焊机组
Kx=0.45 COSΦ=0.45 tgΦ=1.98 JC=50%
ΣPe= =KW
Pjs6= Kx×ΣPe=0.45×83.67=37.65KW
Qjs6=Pjs6×tgΦ=37.65×1.98=74.55Kvar

（7）钢筋机械
Kx=0.7 COSΦ=0.7 tgΦ=1.02
Pjs7= Kx×ΣPe=0.7×(10+10+3.5)=16.45KW
Qjs7=Pjs7×tgΦ=16.45×1.02=16.78Kvar

（8）木工机械
Kx=0.7 COSΦ=0.7 tgΦ=1.02
Pjs8= Kx×ΣPe=0.7×16=11.2KW
Qjs8=Pjs8×tgΦ=11.2×1.02=11.42Kvar

（9）水泵
Kx=0.7 COSΦ=0.7 tgΦ=1.02
Pjs9= Kx×ΣPe=0.7×2×20=28KW
Qjs9=Pjs9×tgΦ=28×1.02=28.56Kvar
照明按动力总负荷的10%计入总负荷。单相负荷按系统供电部位及供电范围分配均匀，同时由于单相用电设备功率小于三相负荷设备功率的15%，所以按三相平衡负荷计算。
取Kx总=0.9
Pjs总=Kx总×（Pjs1+ Pjs2+…+ Pjs10）×1.1(照明所占系数)
=0.9×196.69×1.1
=194.7KW
Qjs总=Kx总(Qjx1+Qjx2+Qjx3……Qjx10)×1.1(照明所占系数)
=0.9×264.33×1.1
=261.7Kvar
式中：Kx总--各用电设备机组的最大负荷不会同时出现的同期系数；
1.1--单相（照明）负荷按总负荷的10%计算系数；
Pjs总--总有功计算负荷；KW；
Qjs总--总无功计算负荷；Kvar
Sjs总= (Pjs2+(Qjs)2=326.2KVA
Ijs= Sjs总/（Ve× 3）=326.2/(0.38×1.732)=495.6(A)
根据上式计算结果：
A、 原业主安装400KVA变压器一台，基本可满足供电系统要求。
B、 根据总的计算电流及变压器离配电房距离较近，故查表选用电缆VV-3×240+2×120（按电缆芯线最高工作温度为70℃考虑,其允许载流量为420A）作为总电源电缆能够满足要求；主开关选用DZ20Y-630A/3300作为总电源开关。
2、 配电线路电缆截面
电缆截面采用许用电流法选择，电压降法校验后确定。
回路NO1-01，NO1-09计算：
本回路主要是南、北面钢筋机械及木工机械和照明，其用电量统计见下表。
回路NO1-01、NO1-09主要施工机械用电量如下：
序号
名 称
规格型号
数量
单台功率（KW）
合计功率（KW）
1
钢筋切断机
QJ40-1
2
5.5
11
2
钢筋弯曲机
WJ40-1
2
3
6
3
钢筋调直
LGT6/12
2
4
8
4
木工平刨机
MB504
2
2.0
4
5
木工压刨机

2
1.5
3
6
木工圆盘锯
MJ104
2
3
6
7 电
钢筋及木工棚照明

2
8
闪光对焊
UN1-100
1
100KAV
100KAV

合计

12

140
由于本线路的用电机具为13台，取K1=0.6。
配电导线L1截面选择。
按允许电流选择导线截面，其工作电流为：

根据以上电流量查表可知，NO1-01选用BV（铜芯橡皮）导线，截面为3×35+2×16mm2，其允许电流为180A＞170.2A，可以满足要求。
NO1-01-01选用BV（铜芯橡皮）导线，截面为3×16+2×10mm2，其允许电流为110A，可以满足要求。
NO1-01-02选用BV（铜芯橡皮）导线，截面为3×10+2×6mm2，其允许电流为85A，可以满足要求。
NO1-01-02选用BV（铜芯橡皮）导线，截面为3×35+2×16mm2，其允许电流为180A，可以满足要求。

回路NO1-02、NO1-08计算：
本回路主要为JL5613塔吊供电，功率为38KW，三盏大灯的功率为3.5KW，配电线路L2、L3线径按允许电流选择计算如下：

则选择BV（铜芯橡皮）导线，截面为3×25+2×16mm2，其允许电流为145A＞98.3A，可以满足要求。

回路NO1-03、NO1-05、NO1-10、NO1-12计算：
该回路主要为各塔楼人货梯及砂浆搅拌机械、高压水泵以及搅拌棚照明，主要机械设备功率如下：
序号
名 称
规格型号
数量
单台功率（KW）
合计功率（KW）
1
人货电梯
SCD200/200
1
44
44
2
砂浆搅拌机
UJW-200
2
3.5
7
3
高压水泵
IS100-65-250
1
7.5
7.5
4
照明

2
1
2

小计

6

∑P1=60.5
由于在本线路的用电机具已达6台，则取K=0.7， cosφ取0.75
按允许电流选择导线截面，该L3、L5、L10、L12线路的的工作电流为：

根据以上电流量查表可知，则选择BV（铜芯橡皮）导线，截面为3×25+2×16mm2，其允许电流为145A＞85.8A，可以满足要求。

回路NO1-04、NO1-06、NO1-07、NO1-11、 NO1-13计算：
该回路主要为各塔楼和超市楼层施工机械和施工照明供电，主要机械设备功率如下：
序号
名 称
规格型号
数量
单台功率（KW）
合计功率（KW）
1
砂轮切割机
JIG-SD41
3
2.2
6.6
2
弯管机
WQJ90
1
1.5
1.5
3
冲击钻
HJ-22
2
0.75
1.5
4
蛙式打夯机
HW-60
2
2.8
5.6
5
平板振动器
PZ-50
3
2.0
6
6
插入式振动器
HZ-50
4
1.1
4.4

小计

15

∑P1=25.6

7
电渣压力焊机
MH136
2
20 KVA
40
8
电弧焊机
BX-330
2
21 KVA
42

小计

4

∑P2=82

合计

19

∑=107.6
由于在本线路的用电机具已达19台，则取K1=0.6，K2=0.6， cosφ取0.75
按允许电流选择导线截面，该L4、L6、L7、L11、L13线路的的工作电流为：

根据以上电流量查表可知，则选择BV（铜芯橡皮）导线，截面为3×25+2×16mm2，其允许电流为145A＞130.8A，可以满足要求。

回路NO1-14计算：
本回路为办公区用电专用回路，其主要用电设备如下：

序号
名 称
规格型号
数量
单台功率（KW）
合计功率（KW）
1
空调机
1.5匹
10
1.1
11
2
电脑

5
1
5
3
复印机

1
2
2
4
电风扇
鸿运扇
20
0.03
0.6
5
电风扇
吊扇
10
0.06
0.6
6
日光灯
30W
40
0.03
1.2
7
电灯
40W
10
0.04
0.4
8
电灯
60W
10
0.06
0.6
9
电视机

10
0.12
1.2
10
其它

5

合计

∑=27.6
配电导线截面选择 ：
按允许电流选择导线截面，采用以下公式计算：

根据以上电流量查表可知，则线路L14选择BV（铜芯橡皮）导线，截面为3×10+2×6mm2，其允许电流为85A＞61.5A，可以满足要求。

回路NO1-15计算：
本回路为应急消防水泵专用回路，平时不使用，在火灾等紧急情况下投入使用，其线径按BV（铜芯橡皮）导线，截面为3×25+2×10mm2选择。

3、开关箱配电线路计算从略，其计算结果如下表：

电缆截面选择结果表
序号
总配至分配箱
额定容量
计算电流
选用电缆规格
备注
1
N01-01
180
170.2
BV-3×35+2×16
1#钢筋木工棚
2
N01-01-01
110

BV-3×16+2×10
1#钢筋机械
3
N01-01-02
85

BV-3×10+2×6
1#木工机械
4
N01-01-03
180

BV-3×35+2×16
对焊机(1)
5
N01-02
145
98.3
BV-3×25+2×16
45#楼塔吊
6
N01-03
145
85.8
BV-3×25+2×16
45#人货梯
7
N01-04
145
130.8
BV-3×25+2×16
45#楼层用电
8
N01-05
145
85.8
BV-3×25+2×16
44#人货梯
9
N01-06
145
130.8
BV-3×25+2×16
44#楼层用电
10
N01-07
145
130.8
BV-3×25+2×16
超市楼层用电
11
N01-08
145
98.3
BV-3×25+2×16
47#楼塔吊
12
N01-09
180
170.2
BV-3×35+2×16
2#钢筋木工棚
14
N01-09-01
110

BV-3×16+2×10
2#钢筋机械
15
N01-09-02
85

BV-3×10+2×6
2#木工机械
16
N01-09-03
180

BV-3×35+2×16
对焊机(2)
17
N01-10
145
85.8
BV-3×25+2×16
47#人货梯
18
N01-11
145
130.8
BV-3×25+2×16
47#楼层用电
19
N01-12
145
85.8
BV-3×25+2×16
46#人货梯
20
N01-13
145

BV-3×25+2×16
46#楼层用电
21
N01-14
85
61.5
BV-3×10+2×6
办公区用电
22
N01-15
145

BV-3×25+2×16
消防水泵
23
N01-16

备用

由两级箱至各开关箱、移动箱电缆根据设备额定容量选择电缆截面，要求两级箱至开关箱的距离不大于30米，开关箱至设备距离不大于3米，移动箱、移动设备电源电缆选用橡套软电缆。

七、防雷保护措施
本工程接地采用TN—S系统，在总箱与分配电箱及固定机械设备处均须重复接地，重复接地采用人工接地极（镀锌角钢L5×50、L=2500mm）,顶端埋深0.7m,总配重复接地线不得小于电源工作零线的线径,接线牢固可靠,所有配电设备在正常情况下不得带电,金属外壳均应作保护接零,工作零线与保护零线严格区分,保护零线应使用统一标志的黄/绿双色线,任何情况下不得将黄/绿双色线作相线和工作零线使用。保护零线与电气设备采用铜鼻子可靠连接,不得使用铰接；工作零线与保护零线在配电箱内通过端子板连接,其中保护零线在其他地方不得有接头；接地电阻小于4Ω,超过20m的塔吊,井架,脚手架应避雷接地,接地电阻小于4Ω,在基础完成后可利用其自然接地体。
施工机具（塔吊、井架、钢管外脚手架等）的防雷按第三类工业建筑、构筑物的防雷规定设置防雷装置。塔吊、井架、钢管外脚手架等的最高点用不小于25mm2的多股双色软线引下接地,避雷针可用直径为Φ10-Φ20mm，长2M以上的圆钢。其固定部位应与设备作有效的防腐、绝缘处理。避雷针避雷保护范围的600进行计算。
钢管外脚手架的防雷接地，采用外架多点（每隔10m，转角处作一次接地），每二步架设一组接地与防雷接地体连接。
每三个月对所有接地极的接地电阻测试一次，并做好每一测试点的测试记录。

八、安全用电技术措施：
1. 电缆采用穿套管埋地敷设，埋深在0.70m以下，在穿越道路处套钢管保护，两端伸出路基2m，配电箱引上处及电缆登高引上处均套钢管保护，直埋处上下均用细砂垫实后用砂砖块保护盖上，电缆头和中间头制作严格按制作工艺标准施工，以保证其绝缘电阻和强度均不低于原电缆技术参数。
2. 施工现场配电系统设置总配电柜,分配电箱,开关箱,实行三级配电,三级保护,分配电箱与开关箱距离不超过30m,开关箱与其控制的用电设备的水平距离不超过3m.
3. 配电箱安装应牢固，并应安装在干燥通风用常温的场所，安装高度距地1.3m，选用有门带锁防水型，进入口均套橡胶护线套，所有配电箱均为铁质。
4. 箱内电气设备安装应符合以下几点要求：
A、 配电箱内各元件应安装牢固、平整。
B、 配电箱内零线、保护线应通过端子板连接。
C、 箱内连接导线截面应大于等于4mm2，铜芯导线并按要求进行分色。
D、 各种箱体的构架、底座等正常情况下不带电的金属体应作保护接零，所有接零保护线必须采用黄绿双色专用线。
E、 多股导线应搪锡压接，并应牢固可靠。
5. 配电箱周围应留有足够二人同时工作的空间和通道，并不准堆放任何有碍于操作和易燃易爆物品，箱内保持清洁。
6. 实行照明、动力分开制，各成回路。对机械设备严格做到“一机一闸一漏一箱”，末级漏电动作电流不大于30 mA，严禁用一个开关回路直接控制两台或两台以上设备。
7. 对于达不到安全距离的用电设施，必须采取加强保护措施，并悬挂醒目的警告标志牌。
8. 所有配电箱内应在电源侧设有明显断点的隔离开关,漏电保护器应装设在电源隔离开关的负荷侧.应设立三级保护，总箱漏电动作电流大于75mA、二级不大于50 mA、三级不大于30mA，手持电动工具及使用于潮湿和有腐蚀介质场所不大于15mA。手持电动工具、潜水泵的开关箱内应设置短路、漏电保护装置，潜水泵使用的负荷线应采用专用的防水橡皮护套电缆，负荷线不得承受外力。
9. 熔丝与用电设备额定电流相匹配，严禁用铜丝代替，严禁不用插头直接将电线插入插座。
10. 夜间施工照明电源应有可靠的保护、防护措施。
11. 严禁乱拉电源线，临时电源线采用橡胶线，严禁使用护套线、花线；绝缘层破坏的线路应立即更换，严禁带电操作。
12. 根据现场需配置若干标准移动电箱。
13. 配电箱进出线应在箱底进出,并分路成束加PVC套管保护,配电箱内的连接线应采用绝缘导线,排列整齐,不得有外露带电部分；
14. 配电箱应编号，表明其名称，用途，维护电工姓名，箱内应有配电系统图，标明电器元件参数及分路名称；
15. 室内灯具安装高度不低于2.4m，室外不低于3m，室外灯具用防水型；地下室、楼梯间采用36V安全电压（采用2KVA-380V/36V干式安全隔离变压器变压），初级设漏电开关（漏电动作电流不大于30 mA）。
16. 施工现场用电单独设置照明配电箱，箱内应装设隔离开关，熔断器，漏电保护器。熔断器的熔断电流不大于15A，漏电动作电流应小于30mA,动作时间应小于0.1S。
17. 施工现场照明器具金属外壳需要保护接零 ，必须使用三芯橡皮护套电缆，严禁使用花线和护套线，导线不得随地拖拉或缠绑在脚手架等设施构架上。
18. 导线颜色宜按下：A、B、C相线分别为黄、绿、红，零线为浅蓝色，接地保护线应为黄绿双色线。
19. 电气设备的使用与维护
A、电气装置的选择：
a:配电箱开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。
b:每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一个开关电器直接控制二台及二台以上用电设备。
c:开关箱内的开关电器必须能在任何情况下都可以使用电设备实行电源隔离。
d:开关箱中必须装设漏电保护器。
e:漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。
f:各配电箱的漏电保护额定漏电动作电流和动作时间应配合。
g:移动式配电箱和开关箱的进出线必须采用橡皮绝缘电缆。
h:进入开关箱的电源线严禁用插销连接。
B、施工现场的所有配电箱应每七天由现场专业维修人员进行一次检查、维护，并做好检查记录，总配电室内每年按季度分四次进行停电清扫、检查。
C、检查、维护配电箱时严禁带电作业。
D、配电箱盘面上应标明回路名称、用途，并作分路标记。
E、施工现场停止作业1小时以上，应在相应配电箱内实施停电并上锁。
F、严禁使用不符合要求的熔丝。
20. 现场范围以内管线不明处，请建设单位提供相关资料。
21. 现场漏电保护器采用电磁式。
22. 现场用电设备（器具）采用合格证齐全的产品。
23. 在施工现场专用的中性点直接地的电力线路中必须采用TN-S接零保护系统。电气设备的金属外壳必须与专用保护零线连接，总端、中间端、末端进行重复接地，专用保护零线（简称保护零线）应由工作接地线，配电室的零线或第一级漏电保护器电源侧的零线引出。并按规定色标要求接线。
24. 环境潮湿或条件特别恶劣施工电气设备必须采用保护接零，保护零线不得装设开关或熔断器，保护零线应单独敷设，不作它用，重复接地线保护零线相连接。
25. 正常情况，下列电气设备不带电的外露导电部分，应做保护零线：a电机，变压器、电器、照明器具，手持电动工具的金属外壳，电气设备传动装置的金属部件，配电屏与控制屏的金属柜架，室内外配电的金属柜架及靠近带电部分的金属围栏和金属门，电力线路的金属保护管及敷线钢索。b：保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度要求。保护零线架空敷设的间距大于12m时，保护零线截面应为10mm2绝缘铜线或16 mm2的绝缘铝线。c：与电气设备相连接的保护零线应为截面不小于2.5 mm2的多股绝缘铜线。保护零线必须采用绿黄双色绝缘线，任何情况下不准用作负荷线。
26. 临时用电线路安装，配电箱，开关箱，施工照明及手持电动工具的使用除遵守JGJ46-2005（施工现场临时用电安全技术规范）规定外，尚注意下列事项：a：施工照明配电箱尽量与施工动力用电分箱布置b:恶劣条件下及混凝土浇筑过程中手持照明灯具、线路应采用36V低压照明线路。c：手持电动工具中的Ⅰ类工具使用过程中必须做保护接零。d:所用配电箱必须采用经政府主管部门认可的产品。e:搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。f:塔吊、龙门架的顶尖安装避雷针、接地。
27. 地下室施工作业照明必须采用36V安全电压，高度必须达到规范要求。
28. 其他未尽事宜，应按《建筑施工安全检查标准》（JGJ59-99）及《施工现场临时用电安全技术规范》（JGJ46-2005）执行。

九、预防电气火灾
1、 总配室须吊顶，面积9m2以上，门向外开启，必须设有安全防护用品，必须设有灭火器和砂箱；并应有专用照明箱并设有专用回路保证照明的可靠性，应急灯应接于总配电源侧。其周边15m范围内不得使用明火或放置氧气瓶，燃油乙炔等易燃易爆物品，并对配电房内的电气线路定期安全检查，发现隐患及时更改.
2、 施工现场、单身宿舍、临时工棚一律不准使用电炉等大功率电热器，照明灯泡不得大于100W，照明用电按规范使用。特殊场所一律使用防爆电器，开关一律设置在室外并不得使用闸刀开关。
3、 电气线路应定期检查，及时插修更换老化和破损的线路严禁超负荷使用，认真选择安全保护装置。
4、 使用电焊机时，执行动火证制度，并有人监护，施工周围不存在易燃易爆物品，并备有灭火设备（1211灭火器），严禁使用导电灭火剂灭火。交流焊机停用时必须关闭电源，其配置导线不得放置在有积水和可燃物质上。
5、 配电箱四周严禁堆放杂物，道路畅通。
6、 电气设备着火，应立即切断电源，用黄砂扑救，严禁用水扑救。
7、 健全安全管理体制，建立现场防火制度。
8、 定期对电工进行培训教育，以免作业不当造成火灾。
9、 教育工人提高用电知识，发现火灾及时扑救。

十、安全用电组织措施
1、 需要变更临时用电施工组织设计内容时，必须由电气工程技术人员编制技术负责人审核，经主管部门批准后方可实施并补充有关图纸资料存档。
2、 项目部设有专人管理临时用电施工组织设计、用电技术档案。其内容为a：临时用电施工组织设计：修改临时用电施工组织计设计资料；技术交底资料；临时用电工程检查验收表；电气设备的检验凭单和调试记录；接地电阻测定记录表；定期检（复）查，施工现场每月一次，分公司每季一次，并复查接地电阻值。b：电工维修工作记录，可指定专人（用电）管理（电工经培训合格持证上岗）并于临时用电工程拆除后统一归档。c：检查工作应按分部、分项工程进行，对不安全因素必须及时处理，并应履行复查验收手续。
3、 有专人负责对临时用电系统检测及技术交底。
4、 项目部设有两名专职电工对电气设备进行维修、保养，设专人对配电系统进行定期检查并做好检查记录。
5、 按JGJ59-99《建筑施工安全检查标准》进行检查评估，发现问题及时处理。
6、 落实安全责任制，临时用电系统分块、分机落实到人，并将负责电工的姓名标注在配电箱体上。
7、 加强安全教育、安全培训的力度，严禁无证上岗。
8、 工程竣工后，临时用电的拆除工作必须由专职电工完成，严禁其他人员随意拆除供电装置；严禁带电拆除临时用电系统或供配电装置，拆除时必须由项目部安全员、临时用电管理人员到场检查后，方可进行拆除作业。

耿 集 镇 金 富 园 小 区

临
时
用
电
施
工
方
案

编 制 人：

编制日期：
