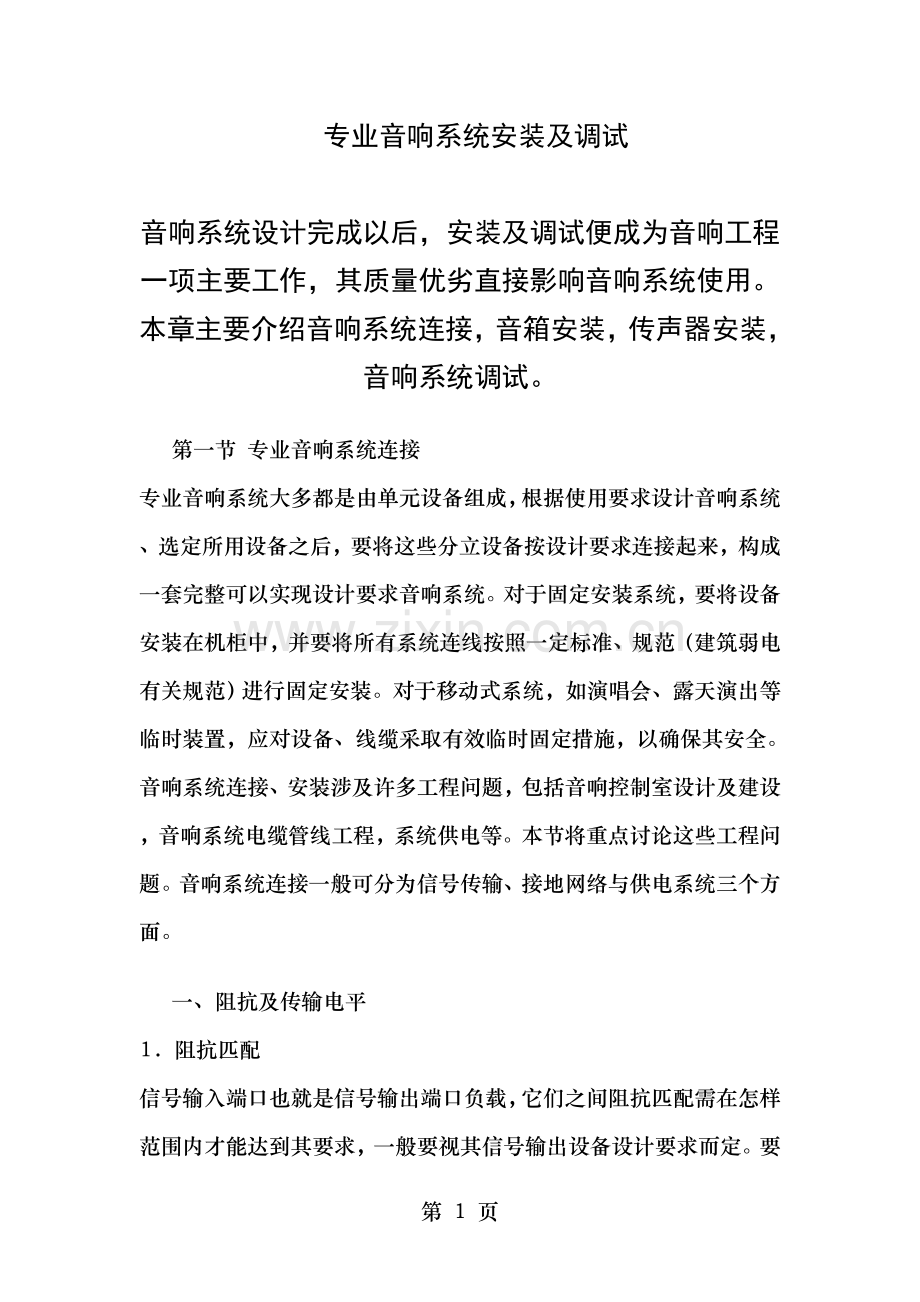

专业音响系统安装及调试

音响系统设计完成以后，安装及调试便成为音响工程一项主要工作，其质量优劣直接影响音响系统使用。本章主要介绍音响系统连接，音箱安装，传声器安装，音响系统调试。
第一节 专业音响系统连接
专业音响系统大多都是由单元设备组成，根据使用要求设计音响系统、选定所用设备之后，要将这些分立设备按设计要求连接起来，构成一套完整可以实现设计要求音响系统。对于固定安装系统，要将设备安装在机柜中，并要将所有系统连线按照一定标准、规范（建筑弱电有关规范）进行固定安装。对于移动式系统，如演唱会、露天演出等临时装置，应对设备、线缆采取有效临时固定措施，以确保其安全。
音响系统连接、安装涉及许多工程问题，包括音响控制室设计及建设，音响系统电缆管线工程，系统供电等。本节将重点讨论这些工程问题。音响系统连接一般可分为信号传输、接地网络与供电系统三个方面。
一、阻抗及传输电平
1．阻抗匹配

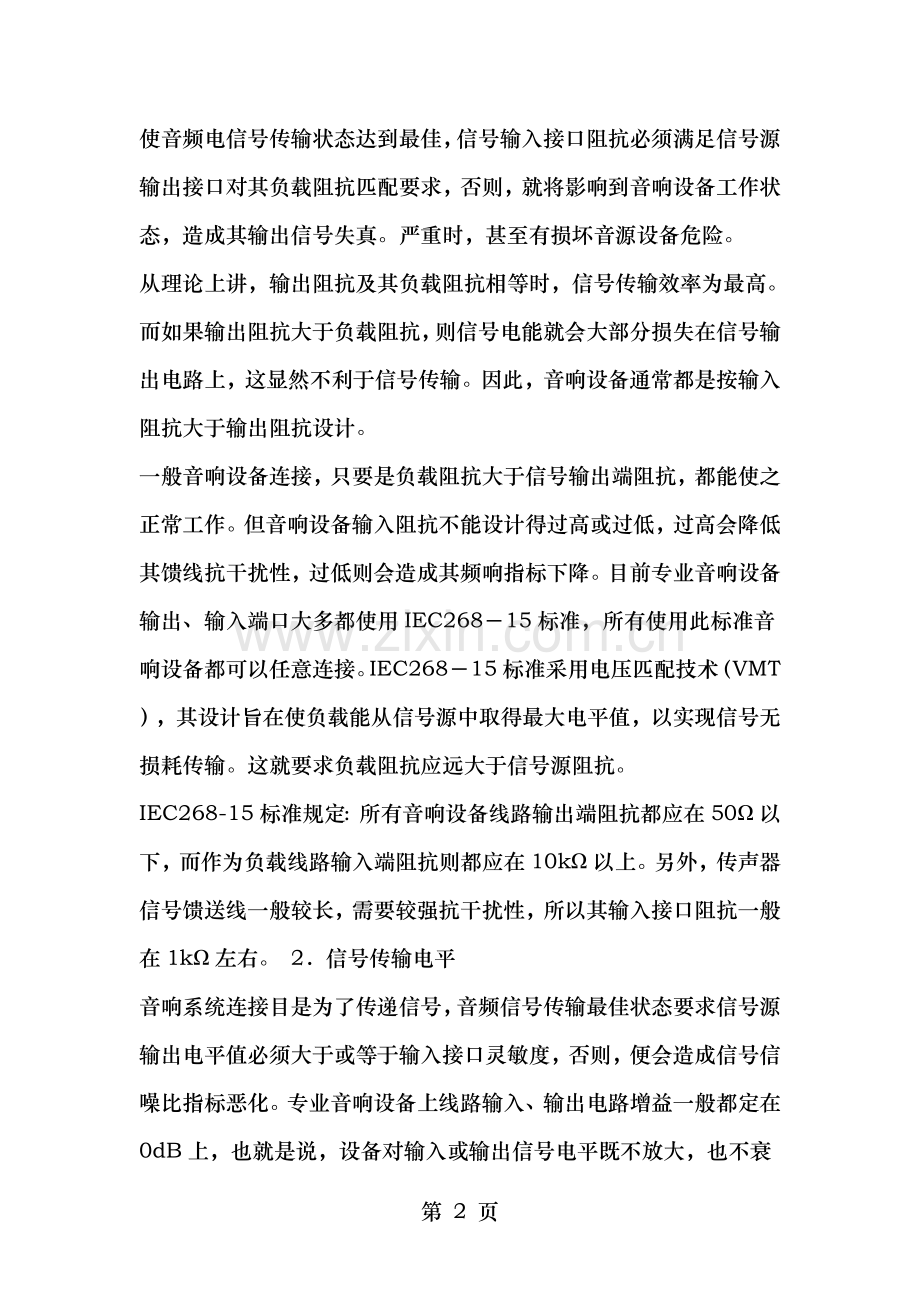

信号输入端口也就是信号输出端口负载，它们之间阻抗匹配需在怎样范围内才能达到其要求，一般要视其信号输出设备设计要求而定。要使音频电信号传输状态达到最佳，信号输入接口阻抗必须满足信号源输出接口对其负载阻抗匹配要求，否则，就将影响到音响设备工作状态，造成其输出信号失真。严重时，甚至有损坏音源设备危险。
从理论上讲，输出阻抗及其负载阻抗相等时，信号传输效率为最高。而如果输出阻抗大于负载阻抗，则信号电能就会大部分损失在信号输出电路上，这显然不利于信号传输。因此，音响设备通常都是按输入阻抗大于输出阻抗设计。
一般音响设备连接，只要是负载阻抗大于信号输出端阻抗，都能使之正常工作。但音响设备输入阻抗不能设计得过高或过低，过高会降低其馈线抗干扰性，过低则会造成其频响指标下降。目前专业音响设备输出、输入端口大多都使用IEC268－15标准，所有使用此标准音响设备都可以任意连接。IEC268－15标准采用电压匹配技术（VMT），其设计旨在使负载能从信号源中取得最大电平值，以实现信号无损耗传输。这就要求负载阻抗应远大于信号源阻抗。
IEC268-15标准规定：所有音响设备线路输出端阻抗都应在50Ω以下，而作为负载线路输入端阻抗则都应在10kΩ以上。另外，传声器信号馈送线一般较长，需要较强抗干扰性，所以其输入接口阻抗一般在1kΩ左右。 2．信号传输电平
音响系统连接目是为了传递信号，音频信号传输最佳状态要求信号源输出电平值必须大于或等于输入接口灵敏度，否则，便会造成信号信噪比指标恶化。专业音响设备上线路输入、输出电路增益一般都定在0dB上，也就是说，设备对输入或输出信号电平既不放大，也不衰减，以使之在传输过程中能保持其电平值不变，这主要是为了使电平控制单元调整能有数值上表征。
音响系统中通过设备外部电线连接传送信号可以分成以下几类：
(1) 微信号： 传声器输出信号（mV级）
LP唱机输出信号（mV级）
音源输出 （-10dB， 250mV）
(2)线路电平： 调音台输出 （+ 4dB， l．22V）
周边设备输入／输出（+ 4dB， 1．28V）
线路传输 （ 0dB，0．775V）

（3）功率传输类Z：功放输出（高电平，大电流）
显而易见，在系统连接中，应注意输出、输入电平匹配。否则，要么出现设备过激励，造成削波失真，要么激励信号不足，造成整个系统信噪比下降，对于某些信号处理设备还会因为输入电平不匹配而达不到应有效果。通常音响设备（调音台、周边设备、功放）之间连接是以线路电平传递信号。一般有两种线路标准，一种是+4dB（ 1．228V），这种标准是最普遍、最多见。另一种是0dB（0．775V）不及上述+4dB普遍。系统中采用设备线路电平最好能统一，这样调整与使用时都会方便一些。但是，只要各级设备都有电平调节（ level adjust）功能， 0odB与+4dB设备一般也可共存于一个系统中，不会发生什么问题。另外，有一些声音处理设备，特别是效果器，为了兼顾电声乐器及专业音响系统需要，设置了接口电平转换功能，该转换开关一般设置于设备背后，可分为 +4 dB 、-10 dB、-20 dB 几档，使用扩声系统时应注意将其调整到 +4dB挡。
通常，线路输入、输出电路电平控制旋钮上都标有以分贝数为单位刻度，如果音响系统所有信号馈线都是从线路输出到线路输入，则此系统上各个电平控制旋钮上刻度值总与，就是整个系统增益分贝数；如果信号电路上有电平衰减开关，则系统增益分贝数还应加上开关上所示数字。由于传声器输出电平很小，所以用于拾取传声器信号输入接口增益通常都在60dB以上。也就是说，此输入接口电路放大倍率为1000倍以上。
3．信号连接方式
专业音响设备输入、输出端子有非平衡、变压器平衡、差分平衡等几种方式。平衡及平衡、非平衡及非平衡端口之间都是可以直接馈送信号；在要求较高场合，平衡及非平衡端口之间，则须经过专门转换器才能相互连接。转换器一般有无源变压器转换器、半电压转换器以及有源差分放大转换器三种。
在一些要求不高场合中，信号非平衡端子及平衡端子之间还是可以直接馈接，其接线方法是：平衡端热端接非平衡端信号端，平衡端冷端接非平衡端地端，而平衡端地端则接信号馈线屏蔽层。
除了功放及音箱间功率传输以外，为了提高系统抗干扰能力，保障信噪比，专业音响系统中信号连接都应尽可能采用平衡方式进行传输。专业音响设备一般也都提供平衡输入、输出功能。
平衡方式信号传输采用三线制。用二芯屏蔽线连接，屏蔽网层作为接地线，其余两根芯线分别连接信号热端（参考正端）与冷端（参考负端）。由于在两条信号芯线上流过信号电流是大小相同，方向相反，因此传输线上感应到外界电磁干扰将在输入端上被相减抵消。
专业音响系统中有时也采用一些家用音源设备，它们输出是不平衡。此外，电声乐器中电吉它、电贝司、电键盘、合成器等也采用不平衡输出方式，因此音响系统连接不可避免地会采用一些不平衡方式连接。在此应特别注意两点：其一，采用不平衡方式时，尤其传送电平较低时，应尽可能缩短连接电缆长度。必要时可在不平衡输出设备附近就地设置放大器，提升电平并转换成平衡输出后再进行长距离传输，也可用变压器将信号转换成平衡方式后再进行长线传输。由于系统中采用不平衡信号传输设备存在，就提出了平衡/不平衡，不平衡/平衡转换问题，有时这种转换并不是困难，但有时必须借助变压器才能较好地解决问题。
二、连接件
专业音响系统中用连接器（接插件）种类较多，主要有卡侬连接插件，也称标准连接器，6．25mm三芯插头与6．25mm 二芯插头，RCA与DIN插接件。下面分别介绍这几类连接器。
1．卡侬插接件（Cannon）
卡侬连接插件是专业音响系统中使用最广泛一类插接件，可用于传递音响系统中各类信号，从微弱信号、线路电平信号直至功率信号都可由卡侬插接件连接，这是目前专业音响设备使用最广泛一类插接件。一般平衡式输入、输出端子都是使用卡侬插接件来连接。在某种意义上说，使用卡侬插接件也是专业音响系统特征之一。其好处是：
（l）采用平衡传输方式，抗外界电磁干扰能力较强。
（2）具有弹簧锁定装置，连接可靠，不易拉脱。
（3）插接件本身屏蔽效果良好、不易受到外界电磁场干扰。
（4）插接件规定了信号流向，便于防止连接上差错。
卡侬插头有公插及母插之分，插座也同样有公插座及母插座之分。公插电接点是插针，而母插电接点是插孔。按照国际上通用惯例，以公插头或插座作信号输出端；以母插头、插座作为信号输入端。卡侬公插头及母插头外型见图8-1。
图8-1 卡侬插头外型示意图
接照标准规定，卡侬连接器1脚为接地端，2脚为信号热端（参考正极），3脚为信号冷端（参考负极）。大部分设备按照上述标准设计，但也有个别厂商设备例外。因此，接线时应注意先看说明书上对卡侬插脚定义、否则可能会接错，造成无声故障。卡侬连接器除了上述三个接线端以外，还有一个外壳接地端，此端应根据外壳屏蔽接地具体情况进行连接。有些设备信号地及机壳地是分开，此时则应另行处理，不要将1脚及外壳地端连接。
采用卡侬插接件连接情况主要有：
（l）传声器及电缆连接；
（2）传声器电缆及调音台连接（一般调音台低阻 Low－Z输入习惯上用卡侬连接器，而高阻则用6．25mm话筒插接件）；
（3）调音台主输出；
（4）功率放大器输入；
（5）专业音源设备输入、输出；
（6）音箱及电缆连接。
音箱及电缆连接采用卡侬插、6．25mm话筒插以及接线端（柱）情况都有。
另外，调音台及周边设备连接，周边设备输入、输出虽然也可以采用卡侬连接器，但大多数产品都采用6．25 mm话筒插头，而采用卡侬插接件并不多见。
卡侬插头拆卸方法方法较特殊，一般是顺时针向内拧紧拆卸螺丝后，向外拉出卡侬插头插芯。也有少数卡侬插头拆卸螺钉是采用逆时针方向向外拧下后拆卸。因此拆开卡浓插头连接电缆时应注意方向，不要强行硬拧以免损坏螺纹。
两端都采用卡侬连接件连接电缆，按照信号流向规定，一端必然是卡侬公插，另一端是卡侬母插。这样连接电线可以一根接一根地连接加长，非常方便。一般将两端插头上对应引脚相连接，即两端l－l，2－2，3－3之间是相互导通，有时将它连成l－l，2－3，3－2形式，这就构成了“反相线”。将这样反相线插入到传声器及调音台连接电缆中（即将话筒输入经反相线过渡），便可实现话筒信号反相。对于没有反相开关调音台，备一些这样反相线就可以实现调音台输入信号倒相功能。
2． 6．25mm话筒插件
在有些设备上，也常使用6．25mm话筒插件连接， 6．25mm话筒插头（ l／4 inch phone Jack）有两种，一种是三芯（TRS Phone Jack），另一种是普通二芯话筒插头。
（1）三芯话筒插头（TRS Jack）
6．25mm三芯话筒插头其内部接线为：插头顶T（ TOP）为信号热端，插头环R（ Ring）为信号冷端，插头套S（ Sleeve）为接地端。三芯话筒插头如图8-2（a）所示。
这种三芯插头可以用于单向传输信号，此时采用平衡传输；也可用于双向传输信号，此时采用不平衡方式。用于平衡单向传输信号时规定：顶一输出（信号热端），环--返回（信号冷端），套－地。TRS插头这种用法主要用于调音台上话筒输入（高阻），调音台线路输入、调音台辅助输出，输入、输出在采用平衡方式周边设备也用 TRS插头。
TRS插用于不平衡双向信号传输主要是调音台 Insert接口，通过 TRS插头一个电接点将信号引出调音台进室外楼声道，另一个电接点返回调音台，第三个接点则作为地线端。TRS 插头在作双向信号传输时一般规定：顶一送出、环一返回、套—接地。
此外，三芯话筒插还可以用于立体声设备输入、输出插接件。
（2）二芯话筒插头（ l／ 4 inch phone Jack）
6．25mm二芯话筒插头，及三芯插外形与尺寸基本一致，但少一个电接点R，只有顶与套两个电接点。因此，非平衡输入、输出端口连接一般都使用大二芯插接件来进行。二芯话筒插头规定顶（TOP）是信号端、套（sleeve）是接地端。这种普通二芯话筒插头可用于调音台、周边设备信号不平衡方式输入、输出，也用于音箱及电缆连接。二芯话筒插如图8-2（b）所示。
由于二芯与三芯（6．25mm）话筒插头外型尺寸是一致。因此二芯话筒插头可以插入三芯插座，三芯插头也可插入二芯插座。对于信号输入情况，将二芯插头插入三芯插座（即将不平衡信号送入平衡输入口）一般可以自动实现不平衡一平衡连接，此时二芯插头将三芯插座内信号冷端及地相连。
对于信号输出端，则要先弄清内部电路形式，方可将二芯插头插入三芯插孔。设备平衡输出电路有两种方式。一种是变压器输出，另一种是差动电路输出，当设备平衡输出为变压器输出方式时，将二芯话筒插插入三芯输出插座即可实现平衡一不平衡转换。此时将变压器输出冷端接地。对于采用差动电路进行平衡输出情况，一般不能用二芯插头插入三芯插座方法来实现平衡一不平衡转换。
3．RCA插头
RCA插头又称莲花插，主要用于家用音响与视听设备，其外形见图8-2（c）。
4．DIN插接件
此外，还有些设备非平衡线路输入、输出端口是通过DIN五芯插接件来连接。这是一种专门用于立体声信号传输插接件，其内部接线如图8-1-2（d）所示。
(a) 三芯插头（1、左信号或信号+，2、屏蔽，3、右信号或信号-）
(b) 二芯插头（1、信号，2、屏蔽）
(c) TX型同心插头（1、信号，2、屏蔽）
图8-2 常用音响插接件示意图
录音机等音源设备上DIN插座，其内部接线为：第一、四脚为左、右声道输入端，第二脚接地，第三、五脚为左、右声道输出端；而功放设备上DIN插座内部接线则为：第1、4脚为左、右声道输出端，第2脚接地，第3、5脚为左、右声道输入端。
所有使用DIN插接件作为其信号端口音响设备都是按上述标准连接；这样，只要用一条顺着接DIN插头馈线，即可在两设备之间实现立体声信号双向馈送。
5．传声器盒
为了方便起见，在舞台上应装备传声器接线盒，音箱附近应安装接线盒，这些接线盒最好应采用金属制成并良好接地，以屏蔽空间电磁场。应注意这些接线不要离电源插座太近，以防止 5OHz交流声干扰。
传声器盒通常用卡侬插座及1／4in话筒插座制成，其组成方式可以是2～16个构成一组，以4个插座传声器盒最为常见。盒中上部为卡侬插座，下部为1/4in（6.35mm）话筒插座，盒子用镀锌钢板制成，两边留有穿线孔，穿线孔孔径为φ30mm。图8-3给出了传声器盒示意图。
图8-3 传声器盒示意图
三、设备连接要求
1．连接线要求
音响系统中各个设备之间连接，传声器、音箱及设备连接都要用线缆（cable）。系统联接中用线缆不仅及整个系统信噪比有关，而且线缆材料，分布参数特性对音质也有很大影响。按照所传输信号不同，音响工程中用线缆可以分成三类。第一类是微弱信号传送线缆、主要是指话筒线；第二类是电平信号传送用电缆，用于各类设备间连接；第三类是功率信号传送电缆，即音箱线。下面分别介绍这几种线缆。
（1）话筒线
话筒线必须是屏蔽电缆。因为话筒线传送为毫伏级信号，电平很低，为了防止受环境电磁干扰，必须采取屏蔽措施。话筒线有二芯屏蔽线及单芯屏蔽线之分，二芯可用于平衡传输，单芯只能用于不平衡传输。话筒线除了抗干扰要求以外，对机械特性也有要求。由于话筒要经常移动，话筒线容易受到牵拉，而且也容易打结。为此，要求话筒线比一般屏蔽线应该更柔软，并在电缆中加入纤维线，以提高抗拉强度。应选金属屏蔽层紧密，质地柔软，有纤维线话筒线用于音响工程。
（2）线路电平信号传输线
线路电平信号传输线用于电声音响系统中各个设备间连接。这些连接线也应用屏蔽线以防干扰。线路电平信号传输线对机械特性没有特别要求，用普通屏蔽线即可。但线材质对音质会有一些影响。故音响工程中用线路电平传输线应尽量选用无氧铜线，既有助于改善音质，价格也较合理。
（3）音箱线
在专业音响系统功放及音箱连接中，通常都希望使阻尼特性fD值大些为好。影响fD值因素有音箱分频电路阻抗与音箱连线内阻两个方面。功率放大器应尽可能降低输出内阻来提高阻尼系数，以增强功放对音箱控制能力。音箱线电阻即可看作是功率放大器输出电阻一部分，当音箱线过长时，其电阻值可能会使阻尼系数大为降低。
首先音箱线应具尽可能低电阻。这一点在音响工程中尤为重要，因为音响工程中往往要使用较长音箱线，其电阻不可忽视。因此音箱线应该尽量粗、短一些。在音响控制室及音箱距离太远情况下，必要时可将功放就近安装于音箱附近。
其次音箱线材料对音质也有影响，就音响工程而言可采用无氧铜（OFC）专用音箱线。其纯度越高，音质越佳。在音箱线选择时应尽量选择截面积大一些、股数多一些OFC线。通常优质产品质地都很柔软，这也是鉴别音箱线质量一种方法。在电声工程中因为音箱线一般都较长，因此它对音质影响也较大，在没有条件使用0FC音箱线时，应尽量选择截面大一些、股数多一些优质铜线。功放送往音箱信号电压有几十伏，瞬时电流可高达百安培。因此音箱线无需采用屏蔽措施。
音箱线不能使用单芯音频同轴电缆来代替，因为这种电缆屏蔽层是用铁质材料制成，而铁内阻又较大，不宜用于音箱连线大功率信号传输。要求连接线线阻不要超过专业放大器内阻。所以，对于超长音箱连线，如果其线阻超过了0.02Ω，就应换用较粗铜质导线。不仅降低功放系统线耗，而且保证音质。
2．设备连接工艺要求
设备连接除了要满足上述各项要求之外，还有如下几项工艺方面要求：
（1）电缆终端焊接，应使失去屏蔽部分尽可能短，通常应在25mm以下。
（2）对平衡传输线路屏蔽层一端接地时，不接地一端应可靠绝缘。
（3）在电缆超过300m时，最好将其屏蔽中心断开，并将两端分别接地，以减小屏蔽内阻。
（4）平衡式传输电缆两根传输线应相互绞合、以抑制磁耦合。
（5）把交流电源线火线与零线绞合起来，可减轻其对音响系统干扰。
（6）接地导线应尽量使用相同金属材料，以避免不同金属材料之间产生氧化层。
（7）多芯电缆中不用芯线应予以单端接地。
（8）接地应走直线，避免成环路，以减小自感。
（9）不同电平、不同类型信号馈线应彼此远离，并避免相互平行分布。
（10）系统真地电阻应不大于4Ω。
四、接地网络
音响系统所有设备必须进入同一个公共接地网络；其作用是建立屏蔽系统。对音响系统信噪比指标影响最大是感应干扰，这种干扰可分为电场干扰与电磁场干扰两种。其中电场干扰是由高压交变电场对音响系统影响，从而引起其静电分布产生相应变化所造成，这种交变电场作用在系统前级，经各级电路放大后，会产生不容忽略噪声电平。
使用良导体（如铜、铝等）将设备屏蔽起来，并将其静电引入大地，即可有效地抑制此类干扰。电磁场干扰一般是由交变磁场作用在音频线路上，并形成电磁感应所造成。屏蔽此类干扰，一般可使用高磁导率材料，如铁氧体、坡莫合金以及各种软铁磁材料等。
两种感应干扰噪声频谱通常为50Hz或60Hz工频及其各次谐波。高压输电线、高压霓虹灯等高压电器设备所辐射出多为电场，而变压器、调光器等电器设备辐射出则多为电磁场。由于这两类干扰通常都是同时存在，所以音响系统抗干扰屏蔽应使用对电场与电磁场都具有良好屏蔽作用软铁磁材料等。
专业音响设备一般都是用金属外壳封装起来，其抗干扰性通常不会有问题。而信号传输线则应注意必须使用专门音频同轴电缆，此类电缆屏蔽层覆盖率在90％以上，并且是由铁质材料制成，所以具有良好抗于扰能力。而射频电缆（此类电缆屏蔽层为铜质，抗电磁干扰能力较差），或泄漏通信电缆（此类电缆屏蔽层覆盖率较低）等，则不宜用于音响系统信号传输。
整个接地网络由两部分组成，一部分是屏蔽系统，另一部分为公共接地系统。
1．屏蔽系统
音响设备铁质外壳与信号馈线屏蔽层作用是将音响系统所有部件都屏蔽起来。一般音响系统都是由多台分立设备串接起来链路系统；如果其屏蔽系统也是依其音响系统设备中信号走向串接成链状，则称其为链式接地方式。
由于屏蔽系统是由内阻较高铁质材料制作，当其上出现较强交变静电感应时，就会因整个系统电荷平衡速度较慢而产生电势；此电势影响到音响设备前级，会产生一定噪声电平，即地阻干扰。此类干扰在链路较长音响系统上尤为明显。因此，在复杂音响系统中，应避免使用链式接地方式，而应使用星式接地方式，如图8-4所示。
星式接地方式，就是将音响系统屏蔽链路划分成尽量小段，每一段都通过单独导线接到一个公共地端上，以避免地阻干扰现象。屏蔽分段通常是以一台设备为单位，而馈线屏蔽层则应一端接地，最好是在信号传输线末端接地。设备共地接线应尽量短粗，并宜使用高导电率铜质或铝质导线，导线一端可接在设备外壳接地螺丝上，另一端应在尽量靠近系统前级（如调音台），集中接到一起后，就近及真地装置相连。
另外，星式接地方式还可通过电源线接地端进行。此时，系统接地网络将集中于电源插板上。当然，用此方式接地时，所有设备电源线都必须带有接地端；如遇到有个别设备电源线没有接地端，亦可另用一导线将其及电源插板地端相连。不能让信号传输回路进入馈线屏蔽层。这一点在非平衡式信号传输线上尤其要注意，一定要用三芯同轴电缆，以便其信号端与接地端都走屏蔽层内导线。

图8-4 星式接地方式
2．接地
接地在音响工程中不仅起到防止触电事故作用，而且对防止干扰，提高整个系统信噪比有着不容忽视作用。 为了防止通过地线将某些干扰引入音响系统，音响系统要设置专用接地线，尽量不要及其他设备共用一根地线，尤其是可控调光设备。
(1）真地
真地，也就是接大地。屏蔽系统对电磁场抗干扰作用及其是否接大地是没有关系；而对于电场干扰屏蔽，则必须接大地，屏蔽才起作用。因而在有强电场干扰，或较为严谨场合当中，屏蔽系统必须处于真地状态。音响设备屏蔽系统真地，一般可借用电源系统真地装置，但在严谨场合当中，必须使用单独真地装置。
(2）一点接地
音响设备接地原则是确保整个接地系统是“等电位”，接地各点不应有电位差，因此接地点不应构成回路。在工程上采用“一点接地”方式来确保上述基本要求。
在系统中信号参考零电平称作信号地；埋设于地下地线称作“真大地”；而设备外壳构成机壳地，有时也称保护接地；在音响工程中，应将所有信号地汇集于一点，通常是汇集于调音台，其连接是借助于信号电缆金属编织屏蔽网层。此时应注意信号地
需以调音台为中心呈辐射状连至各个设备，不能有地线回路。外壳地汇集点通常是19in机架，它汇集各设备外壳接地端以及管线工程中铁管接地。同样，外壳地也自19in机架一点呈辐射状，不可有回路。最后用粗铜线将调音台信号地汇集点及机架上外壳地汇集到为音响系统专门埋设地线上。
接地网络绝对不能出现有闭环回路结构。产生闭环回路原因一般是由于多条信号线屏蔽层两端接地，或是在屏蔽层及电源地端之间形成。这些由闭环回路所形成大线圈，当受到其它电器设备辐射出交变磁场作用时，必然会出现工频感应电流，产生严重噪声干扰。为了保证系统不出现地环路结构，要求其各设备之间只能有一条接地导线互连。
设备之间所有音频电缆屏蔽层都采用一端接地（话筒电缆除外）。接地导线最好使用铜芯线材，每台设备都应有自己接地线，不能将多台设备接地端用一根导线串连起来，再引入真地装置。效果器设备接地，最好是通过效果处理输入接口进行，也就是说，应尽量靠近信号链路前级接地。
信号馈线屏蔽层如果需要一端接地，则其接地最优方式一般是取信号传输线末端接地（链式接地系统除外），而对于平衡及非平衡端口之间接地，则接地端就应选择平衡一端。
3．方法
固定安装扩声系统由于采用上述机壳地、信号地各自集于一点，然后再从机架与调音台上将其引至接真大地端方法。因此在设备连接中应该注意卡侬连接器上外壳地不要与屏蔽层金属编织网层相连，也不要使金属网层碰到卡侬插外壳，否则，这样接地方式就会造成有“地线回路”影响接地效果。
对于经常移动系统，有时采用在单件设备上将信号地及外壳地接于一点方法。此时，用卡侬插上外壳地端及信号地（1脚）相连。在这样系统中，及真大地连接端只能取自调音台一点，否则也将出现“地线环路”。
总而言之，接地原则是使整个接地系统成为一个等势体，不许存在地线环路。在工程中若出现交流声等问题，应首先从接地是否合理着手考虑解决方法。
五、供电系统
音响设备在安装与使用中应避免受到干扰而引起噪声。音响设备外壳，设备间连接都采取了屏蔽措施，这有助于防止空间电磁场对系统干扰。各类干扰进入音响系统另一条途径便是通过供电电源，因此在音响工程中对设备供电不可马虎。
1．防止强电干扰
多数强功率用电器都可通过电网对音响系统施以干扰，这类干扰比较严重有可控硅调光器，高压孤光灯等等。因而，此类电器电源插头应尽量接在远离音响系统配电盘地方。并且，对于较为严谨场合，其供电线路还应使用隔离变压器，将音响设备及其它用电设备隔离，以杜绝此类干扰产生。
从电源串入电声系统最主要干扰是来自可控硅调光设备，这种干扰使音响系统发出明显“吱吱”声。在剧场、歌舞厅中所使用灯光设备一般都用可控硅调光，因此在系统设计中一定要采取有效措施。可控硅之所以会干扰音响设备是因为它们在工作时会将大量谐波电流注入电网，造成电力系统中谐波含量剧增，电压波形畸变所谓“电源污染”。当用这种受到污染电源向音响设备供电时。势必造成危害，严重破坏音响系统放音音质。
为了防止可控硅调光设备对音响系统干扰，其最基本出发点便是设法以较“干净”电源向音响设备供电。有几条常用措施，可以根据具体情况与条件加以采用。
（l）对要求较高大型剧场，应考虑采用两个变压器供电方式，音响设备及灯光设备各自使用一个变压器，这样可较为彻底地解决来自电源可控硅干扰。
（2）对于中小型剧场、歌舞厅，在没有条件使用两台变压器时，则应从变压器输出端专门拉一路电源供给音响设备使用，在必要时可再增设交流电源滤波器与稳压器。
（3）尽量选用干扰小可控硅调光器，以减少“干扰源”注入电网谐波量。
（4）灯光供电线路，应远离音频线路，特别是传输低电平信号话筒线。
（5）音响系统应有独立接地端，该地线要专门理设，不能与别强电接地端相连，尤其不能与灯光设备地线相连，以防止其它设备噪声、干扰通过地线进入音响系统。
2．电源相位一致
音响设备供电配线比较简单，只要使其各设备之间电源相位保持一致即可。同一套系统内各设备之间电源相位不一致时，电网频率波动会在设备之间引入一定程度低频噪声干扰。因而，在进行电源配线时，应逐一将各设备电源插头都反插一次。对于有接地端三端电源插头来说，将电源火线及零线反接一次是很不容易。此时，可准备两块完全一样多功能电源插座板，并将其互为反相并入供电网。这样，只要将每台设备插头在这两块电源板相同位置上都试插一次，选择交流声最小插接方式确定下来即可。此外，在供电方面要尽量使三相负载较为平衡，这对提高电源质量有好处。
六、音响控制室施工
在实施音响工程时，音响控制室建设是十分重要。
1．音响控制室施工要点：
（1）为了使地板不易受潮与保持干燥，并具有较良好绝缘性能，地面最好做成木地板。地板设计应考虑设备荷重及避免行走时地板出声与产生振动。
（2）扩声控制室与灯控室位置不宜设在同一台侧上下层。可控硅电线管与传声器电缆管不能靠近与平行布置，两种管线应相距1．5m以上。
音响控制室内敷线地沟深度约8 cm，宽度应大于 20cm，内置铁皮以防鼠、防潮及便于接地，同时应装活动盖板。
（3）辅助设施齐备
音响控制室内因为装置了大量音响器材、设备，应该防尘、避振。应备有空调及通风系统。保证设备通风、散热。为了便于及场内联络，音响控制室及舞台监督，灯光控制室之间应该具备对讲设备。
2．机柜安装
专业音响机柜宽度是标准19in，及专业音响标准尺寸相同。根据所装设备多少，有多种不同高度机柜可供选择。采用标准机架可将整个音响系统大部分设备安装连接成一个整体，方便操作，可靠美观，在音响工程中得到普遍采用。
音响设备安装顺序一般按信号流程原则，自上而下排列。即信号源、声音处理设备在上，功率放大器在下。其好处是：
（1）设备安装顺序及信号流程一致，便于逐级调整、检查。
（2）系统中最重设备（功率放大器）在最下面，使整个机架重心在下面，稳定性好。
（3）有利设备通风散热。
由于专业音响系统工作时会产生较大热量，必要时可配置风扇以确保其散热通风。图 8-5给出了专业音响机柜示意图。

图8-5 专业音响机柜示意图

思考题:
1.什么是线路电平?
2.什么是一点接地?
3.音响系统电源为什么要及灯光系统电源分开?
4.卡侬插接件优点是什么?应如何使用?
5.三芯插头有哪些使用方法?
6.音响控制室设计要点有哪些?
第二节 音响设备安装及调试
一、传声器安装及调试
在扩声系统中用传声器拾音，除了要按传声器各种技术特性进行选型外，还应充分考虑到按不同场合使用特点去布置传声器。例如，会场扩声用传声器就应该布置在舞台内讲台上，一般可根据主席台就坐情况布置一只或数只。同样，在体育比赛时，在主席台，讲解台与裁判席上均应布置相应传声器。在音乐厅与剧院中，为了不妨碍观众视线，通常力求使用小型传声器，布置在舞台口部或灯架处，保证可靠屏蔽。在音乐厅中传声器，放置在舞台上，振动干扰大，应有隔振装置。演出扩声用传声器布置还应均匀地照顾舞台上演员活动区，也可以使用无线传声器。对于乐队拾音，传声器布置直接影响乐队演奏艺术效果，其布置应保证对整个乐器组与演奏者综合拾音，并使它们之间响度有正确比例。
1．布局要点
（1）传声器布置应远离音箱，以减少声反馈。这是因为音箱辐射声压随距离平方成反比例衰减，传声器离音箱愈远，接受音箱声波机会愈小，对抑制声反馈愈有利。假设音箱辐射声压为p，音箱及传声器间距离为r，那么随着r增大，p将愈来愈小，也就是传声器所能接受到音箱重发信号愈来愈弱。
语言拾音（例如开会演讲等）一般采用近距拾音。因为语言拾音以清晰度与可懂度为主，通常声源及传声器距离应保持在20cm～40cm为佳，这样听起来亲切、扎实。距离太远，会使信号变弱，容易接受到室内噪声与混响声，人为地降低系统信噪比，会影响语言清晰度。不同混响时间条件房间内，声源及传声器间距离变化及语言清晰度有一定关系。随着声源及传声器间距离增大，清晰度会急剧下降。距离太近，会使传声器输出信号过强，而产生过荷失真。同时，声源过分靠近传声器，使之处于近场区，产生近讲效应，明显加重低音成分、听起来发闷，影响语言可懂度。
近讲效应多存在于压差式与压强及压差式复合指向特性传声器中，有时演出需作近距使用时，可以采用无指向性传声器，或者采用有指向性而又有低音衰减开关传声器，使低音适当衰减，从而克服近讲效应。
大型演出传声器布局，要取决于演出形式，特别要注意乐队及合唱团声平衡。当用心形传声器时，合唱团女高音、女低音、男高音、男中音四个声部，每个声部需要一只传声器，传声器装置高度取决于该声部演唱者平均嘴部高度，拾音距离取决于传声器拾音水平角。乐队伴奏用传声器也应该使用心形指向性传声器，拾音距离应尽量靠近声源。另外对于大型演出用混响传声器一般吊在舞台前方，离乐队指挥7m～10m，高6m～7m位置上。
（2）采用强指向性传声器。
对于扩声系统，使用较强指向性传声器利多弊少。采用强指向性传声器可明显减少音箱直达声或厅堂混响声对传声器影响，提高系统稳定度，通常前者比后者使系统稳定度提高5～10dB；采用强指向性传声器，使得音箱声辐射方向不包含传声器灵敏度方向。将传声器置于音箱后下方，仍可较好地抑制声反馈。
（3）采用强指向性音箱，使音箱指向性辐射范围背离传声器位置，其辐射声波不会影响传声器正常工作。
（4）传声器与反射墙面应有一定距离，此距离至少应在3m以上，避免反射声太强，引入声源反馈，影响语言清晰度或出现啸叫。通常会议时，传声器后墙应有幕帘遮挡，有条件场所讲台附近作些吸声处理，可加强扩声效果。
2．多路传声器使用要点
当使用多路传声器时，传声器相位问题表现在两个方面。一个方面是必须保证所有传声器在相位上同相，另一个方面是多路传声器拾音时，要防止传声器之间位置及距离同声源处理不当，产生相位干涉现象，而影响拾音效果。当使用多只传声器拾音时，为了减少传声器所拾取信号干涉现象，还应遵循下述三个原则：
（1）使用多只传声器拾音时，传声器之间距离（L），应至少等于声源到传声器距离（D）3倍（L≥3D）。这时每个声源直接到达最近传声器信号强度将明显大于其到达邻近传声器信号强度，声源相互干扰小，相位干涉现象不明显。
（2）当使用心形指向性传声器时，可将传声器位置调整，使其主轴灵敏度区偏离声源主轴方向，以减少声反馈。
（3）当使用一对传声器拾取单声源信号时，应尽量将两只传声器靠拢，使之距离远远小于声源至传声器距离。当两只传声器间距离大于声源及传声器间距离时，应保证两只传声器及声源间距离完全相等。
（4）当拾取多声源（例如合唱或乐队演奏）时，应避免在拾取某一声源信号时，过多拾取其它声源信号，使整个演出声平衡难以处理。传声器及音箱相对位置应有一定角度，使音箱辐射声音最弱方向对准传声器灵敏度最弱方向。
（5）多只传声器不宜并联使用。
传声器并联使用时互为负载，其输出阻抗变化很大，降低了灵敏度，增大了失真度，破坏了传声器频率响应，严重影响音质。多只传声器应有多路输入调音台（或其它前置增音机）配合使用。多只传声器投入使用，使得声反馈机会增大。在分别工作时，不使用传声器应切断或关小，以保证工作传声器最佳稳定度。
3．传声器拾音布局实例
（1）单只传声器拾音
单只传声器拾音，对于语音拾音，如前所述，应采用近距离拾音，可保证语音声能清晰实在。此外。对于语言拾音，还应根据传声器指向性，选择合适直达声及混响声比例来确定拾音距离。
如果是小乐队伴奏（或一件乐器伴奏）独唱或独奏小型节目，可使用单只传声器拾音。此时可将独唱（奏）演员及伴奏乐队分置在拾音传声器两边，并使传声器距独唱（奏）演员稍近一些，离伴奏乐队稍远一些，这种拾音方式可使独唱（奏）演员声音突出，具有亲切感，同时独唱（奏）及伴奏远近层次分明，音响整体效果较好。
（2）多只传声器拾音方式
① 主传声器方式
这是一种在单只传声器拾音方式基础上发展起来一种多只传声器拾音方式。它是用一只传声器作主传声器对整个演出现场进行全面拾音、另外再在一些声部前面布置相应传声器进行近距特写拾音。调音时将主传声器分电平调节器开足，使其所拾取整体声能基本达到额定输出，在此基础上再适当加入特写传声器信号，以使需要突出声部声音或声音较弱部分增加音量，求得各声部音量平衡。
对大型交响乐团演出拾音时，主传声器应采用心形传声器，设置在指挥台稍后较高处，其数量为一只或数只，架高1.～3.5m，以拾取节目整体声。这个位置及乐队指挥所听到演出气氛应当是一致。乐队前方可布置几只电容式传声器，重点拾取各组弦乐声音。这些传声器也作为主传声器对所有乐器进行整体拾音。独唱演员前设置近讲离心形传声器，以增加亲切感；木管乐器与竖琴声音特别微弱，但经常有独奏乐句，在整个乐队中起重要作用，可以分别专设心形电容传声器作近距离特写拾音。合唱队离主传声器较远，通常也设置数只传声器拾取合唱声音增加真实感。乐队前区所设置无方向性电容传声器是为专门拾取混响声传声器，在广播录音系统中，当不用人工延时、混响时、可将这只传声器所拾取混响声，按适当比例混入整个音乐之中。通常混响传声器拾音距离应大于或等于等效混响半径，其安装高度在5～7m为宜。
② 多声道拾音方式
多声道拾音多用于录音系统之中。这种方式是将全部音乐声源分成若干个声部（大多为一件乐器一个声部），每一个声部前都放置一个近距离拾音传声器做“特写拾音”。调音时，按照节目所需音量平衡调整各个传声器分电平调节器，而各声部声象层次感，要由人工延时混响技术来完成。
4．传声器盒布置与安装
舞台上传声器所拾取声频信号需馈送到调音台去进行信号处理及放大，调音台及其它声频设备所处控制室一般距舞台较远，为了保证信号正常馈送，除了须考虑前级及中间级屏蔽连接外，还须在舞台上设置及传声器连接传声器盒。传声器至调音台连接馈线可以隐蔽而固定安装，这样，传声器可以置于舞台上任何位置而不受馈线长度影响。
（1）传声器盒布置
传声器盒可根据其在舞台布置形式采用集中放置或分散放置两种形式。
传声器盒安放位置应以接近传声器使用位置并且不影响舞台演出活动为原则，通常可集中置于舞台两侧或分散置于舞台上传声器常用位置。
舞台两侧传声器盒中应设有10～16个插座，有时也可以集中于舞台一侧放置。
乐队常处位置处传声器盒可设置8～12个插座。舞台后区使用效果传声器插座可直接及舞台吊杆连在一起。有些厅堂舞台前设有乐池，此时在乐池内也应埋设传声盒，并在盒内设置8～12路插座。
体育场、馆除了要在主席台及裁判台方便位置设置具有一定数量插座传声盒外，还应在比赛场地周围设置4～6组传声器盒，每组盒内可装4～6个插座，以适应体育馆内多种功能需要。
（2）安放方式
传声器盒可嵌入舞台台框内侧墙内，距地板30cm～50cm，传声器盒
