温度测量仪-南邮-课程设计.ppt

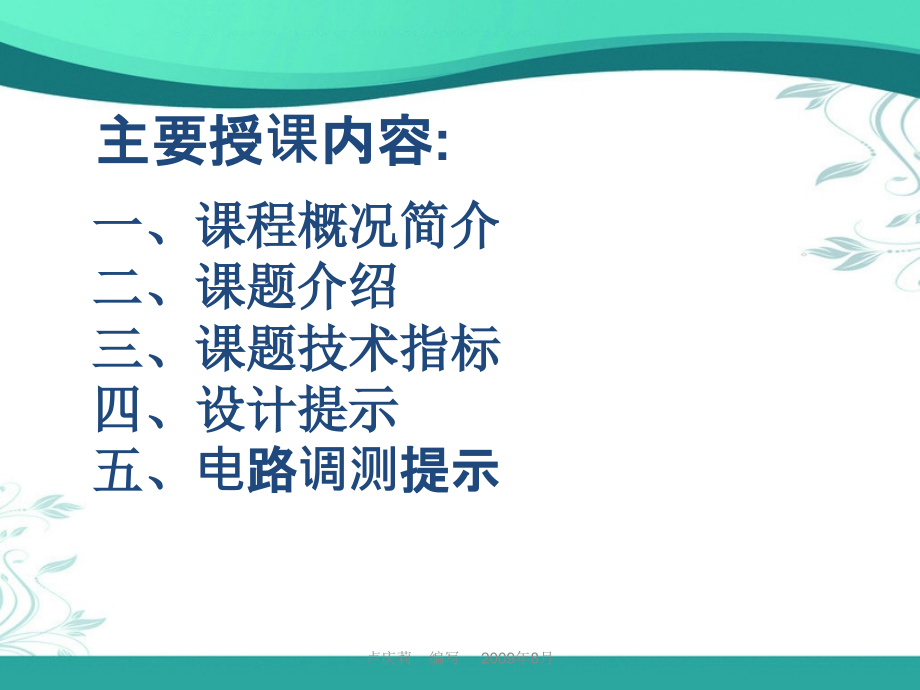

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,单击此处编辑母版标题样式,*,单击此处编辑母版标题样式,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,*,单击此处编辑母版标题样式,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,*,单击此处编辑母版标题样式,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,卢庆莉 编写 2009年8月,电子电路课程设计 温度测量仪,卢庆莉 编写,卢庆莉 编写 2009年8月,一、课程概况简介,二,、课题介绍,三、,课题技术指标,四,、,设计提示,五,、,电路调测提示,主要授课内容,:,卢庆莉 编写 2009年8月,二、课题介绍,2.1,设计课题名称,温度测量仪,2.2,系统整体功能要求,温度测量仪能够测量和显示测量的温度值，当温度超过设定的值后，发出超温的指示或报警。报警温度的设定可根据需要自定。,卢庆莉 编写 2009年8月,2.3,系统结构要求,温度测量仪的整体框图如图,1,所示，其中,S1,为系统复位按键，,S2,为报警温度设定。,卢庆莉 编写 2009年8月,3.1,技术指标,(P104,课题八,),1,、电气指标,（,1,）温度测量范围：,0,99,（,2,）显示精度,:1,（,3,）测温灵敏度：,20mV/,（,4,）显示采用四位数码管,（,5,）温度报警采用,LED,发光二极管或蜂鸣器,（,6,）报警温度可以任意设定,三、课题技术指标,卢庆莉 编写 2009年8月,2,、设计条件,（,1,）电源条件：稳压电源,0V,15V,可调,（,2,）可供选择的元器件范围如表,1,所示。,卢庆莉 编写 2009年8月,四、,整体方案设计,1,、数据处理流程分析,温度测量仪顾名思义是通过温度传感器对被测对象的温度变化情况进行测量和监视的，传感器输出的不同电流，经电流,-,电压变化后放大成不同的模拟电压，再经,A/D,转换，送入数字电压表，将温度数值显示出来。,温度传感器的原理方框图如图,2,所示。,卢庆莉 编写 2009年8月,温度传感器的原理方框图如图,2,所示：,卢庆莉 编写 2009年8月,温度传感器是温度监测仪的核心部件，它的作用是将温度值转换为电流值。按温度传感器与被测介质的接触方式分为：接触式和非接触式温度传感器两大类。热电阻、热电偶、半导体集成温度传感器都属于接触式温度传感器；红外测温传感器属于非接触式传感器，它通过被测介质的热辐射或热对流达到测温目的。温度传感器的测量范围极广，从零下几百到零上几千，测温精度又各有不同，要根据测温的具体要求（如测温范围、精度）合理选择合适的温度传感器。,卢庆莉 编写 2009年8月,集成温度传感器的输出形式分为电压输出型和电流输出型两种，电压输出型的灵敏度一般为,10mV/K,，温度为,0K,时的输出电压为,0V,，温度为,25,时的输出为：,2.9815V,。电流输出型的灵敏度一般为,1,A/K,，,25,时在,1K,电阻上的输出电压为：,298.15mV,。,2,、,整体方案,整个系统电路在面包板上实现，其中核心模块为,A/D,转换部分及数字电压表部分，以下将做较详尽考虑。,卢庆莉 编写 2009年8月,3,、单元电路设计,（,1,）温度传感器及其放大电路的设计,LM35,主要特性：,集成温度传感器,LM35,具有测温精度高、线性优良、体积小、热容量小、稳定性好、输出电信号大及价格较便宜等优点，,LM35,灵敏度为,10mV/,即温度为,20,时，输出电压为：,200mV,。常温下测温精度为,0.5,以内，消耗电流最大也只有,70,A,，自身发热时测量精度的影响在,0.1,以内。采用,+4V,以上的单电源供电时，测量温度的影响范围为：,2,150,；而采用双电源供电时，测量温度范围为：,-55,+150,，电压使用范围为,4V,20V,。,卢庆莉 编写 2009年8月,设计思路,因为用户要求测温灵敏度,20mV/,，而,LM35,的灵敏度为,10mV/,的电压输出型温度传感器，因此传感器温度变换后应有一个同相,2,倍的电压放大电路，这部分电路可简单地运用运算放大器,LM324,来实现。,卢庆莉 编写 2009年8月,温度变换及其电压放大模块电路图,说明：,图,3,中的跟随电路,A1,是为了避免后续电路对,Vt,的过多影响而增设的电压跟随器，以保证,Vt,能真实地反映温度场的正确温度。,卢庆莉 编写 2009年8月,（,2,）,A/D,转换电路及数字显示电路的设计,设计思路,将,Vt,的模拟电压送入,A/D,转换器的输入端，转换为二进制码，用该码作为存储器,EEPROM,的地址信号，将事先预置在存储单元的温度值取出，经译码显示电路将数字显示出来。,卢庆莉 编写 2009年8月,模数转换及数字显示电路,卢庆莉 编写 2009年8月,图,4,说明：,图,4,中,ADC0809,的,CLOCK,端需要一个,71K,左右的方波信号，若不提供信号发生器，我们可以采用,555,定时器制成自激多谐振荡器来实现。而输入端,Vt,选择,INO,端口，地址为,000,。,28C64,内应预先存储有地址,00H,63H,所对应的摄氏温度值，即,00,99,，而,ADC0809,的输出则作为寻址信号即可得到温度值。,两片,7448,的七段输出引脚分别送至,C392,七段数码显示管即可显示温度。,卢庆莉 编写 2009年8月,（,3,）,71KHz,方波信号发生器,用定时器构成的多谐振荡器如图,5,所示，它无需加激励，只要接通电源就可以输出方波。,卢庆莉 编写 2009年8月,其中,Ra=1K,Rb=100K,，则若取,C=0.0001uF,，则,这个频率已经可以满足,ADC0809,的时钟要求了。,卢庆莉 编写 2009年8月,（,4,）超限比较报警电路的设计,设计思路,设定一个报警温度,Tg,，将,Tg,折算成对应的比较电压,Vg,，即,Vg=Tg,20mV/,。要想使,VtVg,时，电路报警，可将两电压通过一个电压比较器后经发光二极管显示是否报警。,卢庆莉 编写 2009年8月,报警电路图,卢庆莉 编写 2009年8月,（,5,）整机电路图,综合图,3,图,6,的设计，可以得出该温度测量系统的整体电路图如图,7,所示：,卢庆莉 编写 2009年8月,卢庆莉 编写 2009年8月,课程设计报告撰写格式：,1,、封面填写要求：,设计题目,温度测量仪,课程名称电子电路课程设计,班 级,080011J2,学生姓名 学号,080011J201,指导老师卢庆莉,开课日期,2010,年,12,月,6,日至,2010,年,12,月,17,日,卢庆莉 编写 2009年8月,2,、目录,目录,第一章,技术指标,-,1.1,系统功能要求,-,1.2,系统结构要求,-,1.3,电压指标,-,1.4,设计条件,-,第二章,整体方案设计,-,2.1,数据处理流程分析,-,2.2,整体方案,-,卢庆莉 编写 2009年8月,第三章 单元电路设计,-,3.1,温度传感器及其放大电路的设计,-,3.2 A/D,转换电路及数字显示电路的设计,-,3.2.1,设计思路,-,3.2.2,数模转换及显示电路,-,3.3 71KHz,方波信号发生器的设计,-,3.4,超限比较报警电路的设计,-,3.5,整体电路图,-,第四章,测试与调试,-,4.1,数字显示电路的调试,-,4.2,存储器和,数字显示电路,的调试,-,4.3,信号发生器电路的测试,-,卢庆莉 编写 2009年8月,4.4 A/D,转换电路及数字显示电路的调试,-,4.5,超限比较报警电路的调试,-,第五章 设计小结,-,5.1,设计任务完成情况,-,5.2,问题与改进,-,5.3,心得体会,-,整体设计图,（,可切换显示预置和报警温度（,157,）,2011.12,）,图片可放大,
