桥涵施工质量控制点的设置
桥梁是在路线经过特殊地理位置时如跨越江河、深沟、山堑时为道路跨越天然或人工障碍物而修建的建筑物。桥梁按结构体系可分为：梁桥、拱桥、刚架桥、斜拉桥、悬索桥五大类。桥梁的三个主要组成部分是：上部结构（上部结构由桥跨结构、支座系统组成），下部结构（下部结构由桥台、桥墩与基础几部分组成）与附属结构（附属构件，主要包括伸缩缝、灯光照明、桥面铺装、防排水系统、护栏等几部分。）。结合着我县桥梁建设现况，今天主要给大家简述的是钢筋混凝土梁桥的施工质量控制要点。
一、分部工程控制点
二、分项工程控制点
5.1 钢筋工程
5.1.1 质量控制要点
钢筋绑扎质量
5.1.2 质量控制方法
5.1.2.1钢筋绑扎质量
（1）监理单位：按规范与设计图纸检验合格后拍照，拍照要用小黑板注明具体信息：验收桥涵名称、验收部位（必须注明具体部位例如灌注桩1-2）、检验结果与检验人等信息，拍照具体要求详见附件5.1.2.1。
（2）业主单位：检查监理单位的照片，现场巡查。

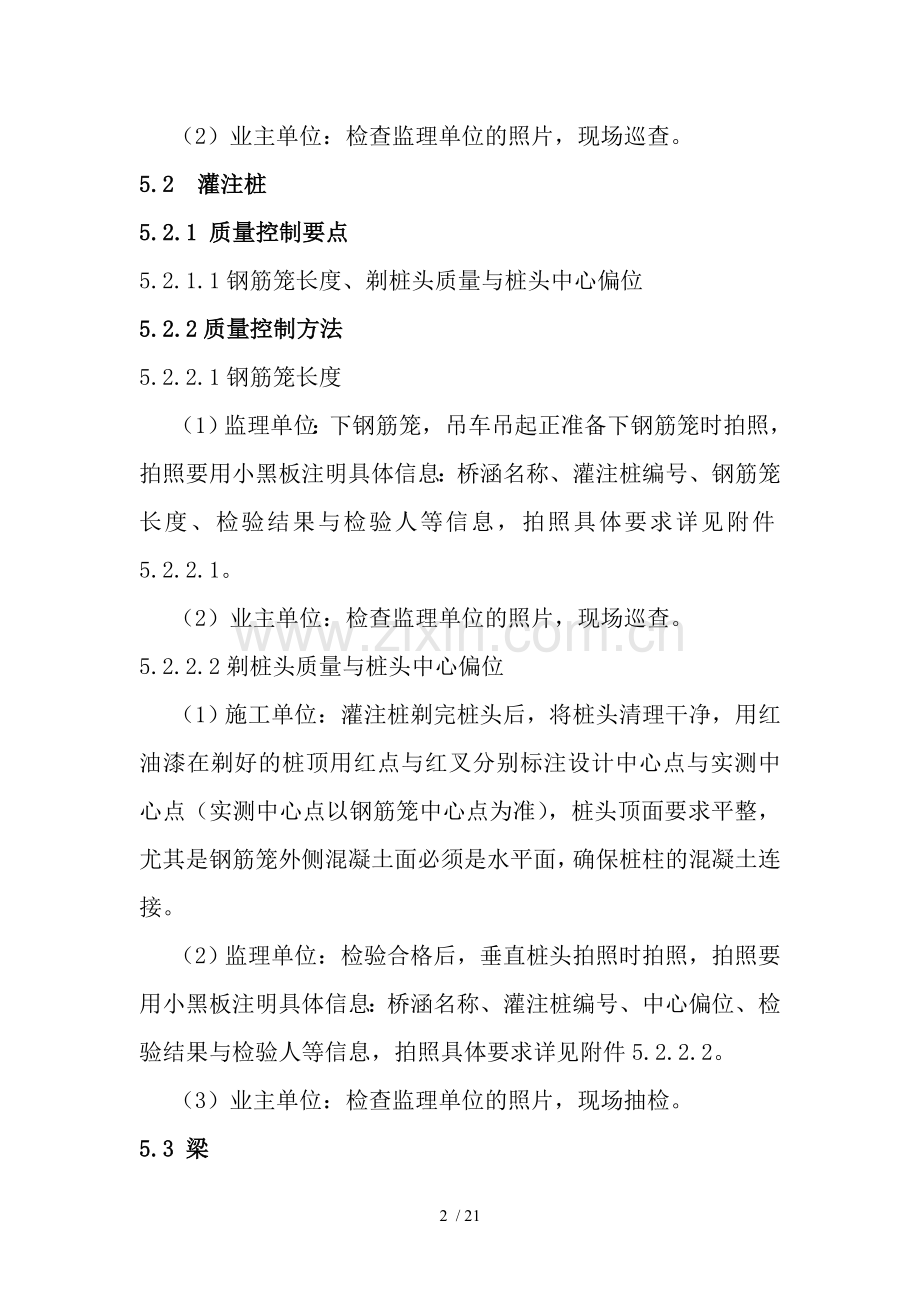

5.2 灌注桩
5.2.1 质量控制要点
5.2.1.1钢筋笼长度、剃桩头质量与桩头中心偏位
5.2.2质量控制方法
5.2.2.1钢筋笼长度
（1）监理单位：下钢筋笼，吊车吊起正准备下钢筋笼时拍照，拍照要用小黑板注明具体信息：桥涵名称、灌注桩编号、钢筋笼长度、检验结果与检验人等信息，拍照具体要求详见附件5.2.2.1。
（2）业主单位：检查监理单位的照片，现场巡查。
5.2.2.2剃桩头质量与桩头中心偏位
（1）施工单位：灌注桩剃完桩头后，将桩头清理干净，用红油漆在剃好的桩顶用红点与红叉分别标注设计中心点与实测中心点（实测中心点以钢筋笼中心点为准），桩头顶面要求平整，尤其是钢筋笼外侧混凝土面必须是水平面，确保桩柱的混凝土连接。
（2）监理单位：检验合格后，垂直桩头拍照时拍照，拍照要用小黑板注明具体信息：桥涵名称、灌注桩编号、中心偏位、检验结果与检验人等信息，拍照具体要求详见附件5.2.2.2。
（3）业主单位：检查监理单位的照片，现场抽检。
5.3 梁
5.3.1 质量控制要点
预应力张拉、压浆与强度
5.3.2 质量控制方法
5.3.2.1预应力张拉
（1）监理单位：每片梁正在张拉时拍照，小箱梁每片拍一张，现浇箱梁每天拍一张，拍照要用小黑板注明具体信息：桥涵名称、张拉部位（必须注明具体部位梁编号）与检验人等信息，拍照具体要求详见附件5.3.2.1。
（2）业主单位：检查监理单位的照片，张拉注浆队的资质与人员上岗证，张拉千斤顶计量证，现场巡查。
5.3.2.2管道压浆
（1）监理单位：每片梁正在压浆时拍照，小箱梁每片拍一张，现浇箱梁每天拍一张，拍照要用小黑板注明具体信息：桥涵名称、压浆部位（必须注明具体部位梁编号）与检验人等信息，拍照具体要求详见附件5.3.2.2。
（2）业主单位：检查监理单位的照片，压浆队的资质，现场巡查。
5.3.2.3箱梁强度
（1）监理单位：箱梁养护期满足28天后，监理单位向建设方报验。
（2）业主单位：施工单位、监理单位与建设方三方用回弹仪共同对箱梁强度进行检测，每片梁回弹点位不小于20点，对回弹检测强度不足的箱梁，三方共同委托具有相应资质的单位进行箱梁强度鉴定。强度不合格的箱梁不得使用。
5.4 伸缩缝
5.4.1 质量控制要点
预埋钢筋质量、预埋钢筋及伸缩缝的焊接质量
5.4.2 质量控制方法
5.4.2.1预埋钢筋质量
（1）监理单位：每片梁正在张拉时拍照，小箱梁每片拍一张，现浇箱梁每天拍一张，拍照要用小黑板注明具体信息：桥涵名称、张拉部位（必须注明具体部位梁编号）与检验人等信息，拍照具体要求详见附件5.3.2.1。
（2）业主单位：检查监理单位的照片，张拉注浆队的资质与人员上岗证，张拉千斤顶计量证，现场巡查。
三、一般项目控制点
（一）原材料
水泥、粗（细）集料、外加剂、水、是混凝土的重要组成部分，也是桥梁的主要施工原料，其质量是否符规范与设计文件的要求，将直接影响混凝土的强度、耐磨性、稳定性、耐久性。桥梁整体质量、功能与使用寿命，因此在桥梁的施工过程中，加强原材料的质量监管，把好原材料进场质量检测关，是混凝土工程质量保证的前提条件。下面讨论这几种原材料的控制方法。
1水泥质量控制
水泥品种较多，包括硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤硅酸盐水泥以及复合硅酸盐水泥。在使用水泥的时候必须区分水泥的品种及强度等级掌握其性能与使用方法，根据工程的具体情况合理选择及使用水泥，这样既可提高工程质量又能节约水泥。
1.1 水泥进货验收
⒊生产厂家的资格、业绩及企业信用评价。
⒈检查水泥的牌号、品种、强度、出厂日期等是否符合供货要求。
⒉检查厂家的自检报告与合格证，报告应包括3d强度试验结果、化学成分分析、凝结时间、安定性、细度等指标。
⒋生产厂家的质量证明书。质量证明书应包括生产单位名称、购货单位名称及水泥品种、规格、数量、主要技术质量指标、购货日期等。
1.2水泥抽样检验
⒈抽样方法：按照《混凝土结构工程施工质量验收规范（2011年版）》7.2.1条款规定 “同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200为一批，，每批抽样不少于一次”执行。检测项目：凝结时间、安定性、强度等指标。
1.3水泥储存质量控制
⒈运到工地的水泥，应按标明的品种、强度等级、生产厂家与出厂批号，分别储存到有明显标志的仓库中，不得混装。露天堆放应放在至少30cm垫板上，水泥周围严密遮盖防水雨布；室内存放时，应保证室内通风良好，避免水泥回潮；储存超过3个月，必须重新检验，再定强度等级后使用。
2 粗、细骨料质量控制方法
2.1 粗、细骨料进货验收
⒈检查粗、细骨料的品种、规格、粒度级配等是否符合要求。
⒊外观检查：⑴检查粗骨料（石）的产地、规格、粒度级配、含泥量、泥块含量、针片状颗料含量、杂物等；粗骨料最大粒径：不应超过钢筋净距的2/3、构件断面最小边长的1/4、素混凝土板厚的1/2。对少筋或无筋的混凝土结构 ，应选用较大的粗骨料粒径。
⑵检查细骨料（砂）的产地、细度模数、粒度级配、含泥量、泥块含量、杂物等。
⒉检查厂家的自检合格证与随车质量证明书。
2⒉检验项目：⑴按照jgj52-2006进行检验：①细集料检查细度模数、颗粒级配、含泥量、泥块含量、石粉含量、坚固性指标等；②粗集料检查颗粒级配、针片状颗粒含量、含泥量、泥块含量、压碎值指标、坚固性指标等。桥梁混凝土所用细集料必须采用河砂或江砂。所有项目都合格才能采购。
⒉检查厂家的自检合格证与随车质量证明书。
3.3 粗、细骨料质量控制
⒈料场堆放场地应硬化，为避免雨雪对骨料含水率的影响，集料堆放仓应设置雨棚，四周排水良好；同时要保证场地不受泥浆水、油污等二次污染。
⒉粗、细骨料按照不同的品种、粒径、规格等分仓、分批堆放。
3 外加剂质量控制方法
4.1 外加剂进货验收
⒈外加剂品种众多，桥梁上主要用到的有减水剂、缓凝剂、早强剂、防水剂、阻锈剂、脱模剂、养护剂等种类。检查外加剂的牌号、品种、规格、出厂日期等符合是否供货要求。
⒊检查外加剂生产厂家的生产许可证、质量保证书与具有相应资质的检测单位出具的掺外加剂的混凝土性能试验报告。
⒉检查厂家的产品说明书、匀质性检验报告与产品合格证。
各项指标检查全部合格后放行进场。
4.2 外加剂抽样检验
⒈抽样方法：外加剂到场立即取有代表性样品，取样数量不少于200kg水泥所需用的外加剂量。
⒉检验项目：按照《混凝土外加剂》试配混凝土进行检验，如减水剂试验减水率、泌水率比、含气量、凝结时间差、坍落度、抗压强度比、收缩率比等项目。所有项目全部合格才能正式入库。
4.3 外加剂质量控制
⒈外加剂必须经检验合格并验证进货产品及工程试配时情况一致，才能使用；结果不一致，必须停止使用。
⒉外加剂要严格分类存放。⑴复检结果未出来的外加剂要及已经通过复检的外加剂严格分开；⑵按照牌号、品种、规格、生产厂家、生产日期等分开存放并清楚标识；⑶遵循先进仓先使用的原则。
⒊粉状外加剂要防止受潮结块；发现结块，必须经性能试验合格并粉碎到全部通过0.63mm筛后才能使用。液体外加剂要放置阴凉干燥的地方，避免受到日晒、雨淋、污染、蒸发等影响；发现沉淀现象，必须经性能试验合格才能使用。储存期较长的外加剂，也必须经性能试验合格后才能投入使用。
⒋外加剂的配料控制系统必须按品种、规格等清楚标识；计量器具必须校验合格，其计量误差不能超过外加剂用量的2%。
4混凝土拌与用水质量控制
凡可以饮用的水均可用于拌制与养护混凝土。未经处理的工业废水 ，污水及沼泽水不能使用，对钢筋具腐蚀性的水不能使用 。拌制混凝土用水的PH值、杂质还应满足规范要求。
5混凝土标准配合比
混凝土标准配合比必须由施工企业母体试验室或具有试验检测资质的单位实验室进行试配，满足设计与施工要求，并经审批后方可使用。混凝土施工配比必须经审核后签发，并严格按配比报告进行配料，严禁擅自更改。施工前应先按标准配比进行试配，根据7天、28天强度试配强度看是否满足设计混凝土强度后，才能进行拌合浇筑。

（二）钢筋加工安装
钢筋按外形分类：1：光面钢筋（即圆钢、表面光滑、及混凝土的粘结性差，粘结力主要来自钢筋与混凝土的胶结力与摩阻力）、2：变形钢筋（即带肋钢筋、螺纹钢、人字纹钢等，及混凝土的粘结性较好，粘结力主要来自钢筋及混凝土的机械咬合力）
按生产工艺分类：1：热扎钢筋、2：冷加工钢筋、3、预应力钢丝、钢铰线与热处理钢筋。。。前2种用于钢筋混凝土结构，后者用于预应力混凝土结构（比如我们常见的桥梁的主要承重结构预应力T梁与预应力空心板）
钢筋是钢筋混凝土结构的重要组成部分，是桥梁工程结构的骨架，是确保结构安全可靠保证材料，确保混凝土现浇结构中钢筋加工的施工质量是确保工程质量的关键。钢筋进场后监理工程师与施工单位技术人员一起对钢筋进行外观检查，要求每一批钢筋的产品质量证明书上加盖经销单位印章后随货同行，对钢筋捆上的标牌与产品质量保证书进行核对，按品种进行验收。并及时现场见证取样送实验室检测（检测内容包括：重量偏差、屈服强度、抗拉强度、伸长率、冷弯等）。 经实验合格取回复试报告后方可进行钢筋加工。钢筋堆放场地必须硬化处理，所有钢筋应分类架空堆放，上面用油布覆盖好做防雨、防污染措施，避免钢筋锈蚀。
1、钢筋加工焊接时应注意哪些问题？
1、质量问题及现象
焊缝长度不够，焊缝表面不平整，有较大的凹陷、焊瘤、焊缝有咬边现象，焊条不合格，焊渣未敲掉，两接合钢筋轴线不一致。
2、原因分析
1）焊工不熟练，没有取得焊工考试合格证书。
2）焊接完成后没有测量焊缝长度。
3）焊条不合格，或选用焊条规格不对。
4）焊接完成后，没有注意敲掉焊皮。
5）两根焊接的钢筋，其搭接端部没有预弯。
3、预防措施
1）钢筋焊接前，必须根据施工条件进行试焊，合格后方可正式施焊，焊工必须有考试合格证。
2）钢筋接头采用焊接或帮条电弧焊时，应尽量做成双面焊缝。
3）钢筋接头采用搭接电弧焊时，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致。
4）接头双面焊缝的长度不应小于5d，单面焊缝长度不应小于10d。
5）钢筋接头采用帮条电弧焊时，帮条应采用及主筋同级别的钢筋，其总截面面积不应小于被焊钢筋的截面积。帮条长度，如用双面焊缝不应小于5d，如用单面焊缝不应小于10d。
6）所采用的焊条，其性能应符合低碳钢与低合金钢电焊条标准的有关规定。
7）受力钢筋焊接应设置在内力较小处，并错开布置。
8）电弧焊接及钢筋弯曲处的距离不应小于10倍钢筋直径，也不宜位于构件的最大弯矩处。
9）焊接时，焊接场地应有适当的防风、雨、雪、严寒设施，环境温度在5℃～-20℃时，应采取技术措施；低于-20℃进，不宜施焊。
10）焊接完成后，应及时将焊皮敲掉。
27、如何防止同一截面钢筋接头数理超过规范规定数值？
1、质量问题及现象
在同一个截面受力钢筋接头超过规范所规定的数值，该截面成为薄弱环节。
2、原因分析
1）钢筋配料时忽略了钢筋接头错开。
2）原材料长度使得钢筋接头错不开。
3）分不清钢筋的接头处在受拉区还是受压区。
3、预防措施
1）配料时，将钢筋分号，特别注意每组钢筋的搭配。
2）分不清受拉或受压时，接头设置均按受拉区的规定设置。
3）绑扎或安装完钢筋骨架后才发现接头未错开，一般重要构件应拆除返工，如属一般构件，则可用加焊帮条的方法解决，或将绑扎搭接改为电弧焊搭接。
28、如何防止钢筋骨架变形？
1、质量问题及现象
钢筋骨架在装卸、运输与堆放过程中发生扭曲，外形尺寸或钢筋间距不符合要求。
2、原因分析
1）成型钢筋堆置过高，底层钢筋压弯变形。
2）搬运频繁。
3）运输工具不当。
3、预防措施
1）成型钢筋堆放要整齐，不宜过高，不应在钢筋骨架上操作。
2）起吊搬运要轻吊轻放，尽量减少搬运次数，在运输较长钢筋骨架时，应设置托架。
3）对已变形的钢筋骨架要进行整修，变形严重的钢筋应予以调换。
4）大型钢筋骨架存放时，层及层之间应设置木垫板。

另外有预应力钢铰线的施工
31、预应力张拉时，对锚具、夹具有什么要求？
1、质量问题及现象
锚具、夹具不合格，在预应力张拉时会发生滑丝、断丝，锚固质量无法保证，预应力钢束的张拉力也就无法保障。
2、原因分析
锚具、夹具不合格的原因一是生产厂家原因，二是进场后没有检验。
3、预防措施
1）锚具与夹具的类型须符合设计规定与预应力钢束张拉的需要。
2）用预应力钢束及锚夹具组合件进行张拉试验时的锚固能力，不得低于预应力钢束标准抗拉强度的90%。
3）锚具、夹具须经过有资质的权威专业技术部门鉴定与产品鉴定，出厂前应由供方按规定进行检验，并提供质量证明书。
4）锚具、夹具进场时应分批进行外观检查，不得有裂纹、伤痕、锈蚀，尺寸不得超过允许偏差。
5）对锚夹具的强度、硬度、锚固能力等，应根据供货数量与使用情况确定是否复验。

30、预应力张拉时,应注意哪些哪些问题?
1、质量问题及现象
预应力筋张拉时出现异常情况，如锚垫板变形、梁的起拱不正常、千斤项、油泵等声音异常，锚夹具滑出、千斤顶支架倾倒等。
2、原因分析
1）锚垫板承压面及孔道中心线不垂直，锚具孔及锚垫板未对正，由于张拉力过大造成锚垫板变形。
2）千斤顶回油过猛，产生较大的冲击振动，赞成滑丝。
3）千斤顶或油泵出现故障，声音出现异常。
4）预应力筋被拉断，出现异常声音与梁体起拱不正常。
5）千斤顶支架不牢固。
3、预防措施
1）锚垫板承压面及孔道中线不垂直时，应当在锚圈下垫薄钢板调整垂直度。将锚圈对正垫板并点焊，防止张拉时移动。
2）千斤顶给油、回油工序要缓慢平稳进行。要避免回油过猛。
3）张拉操作要按规定进行，防止预应力筋受力超限发生拉断事故。
4）油泵运转出现异常情况时，要立即停车检查。在有压情况下，不得随意拧动油泵或千斤顶各部位的旋扭。
5）在测量伸长及拧螺母时，要停止开动千斤顶。
6）千斤顶支架必须及染端垫板接触良好，位置正直对称，以防止支架不稳或受力不均倾倒伤人。
7）张拉或退楔时，千斤顶后面禁止站人，以防预应力筋拉断或锚具、楔块弹出伤人。
32、预应力筋张拉时发生断丝、滑丝怎么办？
1、质量问题及现象
预应力筋在张拉及锚固时，由于各种原因，发生预应力筋的断丝与滑丝，使预应力钢束受力不均匀，造成构件不能达到所要求的预应力度。
2、原因分析
1）实际使用的预应力钢丝或预应力钢绞线直径偏大，锚具及夹片不密贴，张拉时易发生断丝或滑丝。
2）预应力束没有或未按规定要求梳理编束，使得钢束长短不一或发生交叉，张拉时易发生断丝或滑丝。
3）锚夹具的尺寸不准，夹片的误差大，夹片的硬度及预应力盘不配套，易屡丝与滑丝。
4）锚圈放置位置不准，支承垫块倾斜，千斤顶安装不正，会造成预应力钢束断线。
5）施工焊接时，把接地线接在预应力筋上，造成钢丝间短路，损伤钢丝，张拉时发生断丝。
6）把钢束穿入预留孔道内时间长，造成钢丝锈蚀，砼砂浆留在钢束上，又未清理干净，张拉时产生滑丝。
7）油压表失灵，造成张拉力过大，易产生断丝。
3、预防措施
1）穿束前,预应力钢束必须按规程进行梳理编束,并正确绑扎。
2）张拉预应力筋时，锚具、千斤顶安装要准确。
3）张拉预应力筋时，锚具、千斤顶安装要准确。
4）当预应力张拉达到一定吨位后，如发现油压回落，再加油时又回落，这时有可能发生断丝，如果发生断丝，应更换预应力钢束，重新进行预应力张拉。
5）焊接时严禁利用预应力筋作为接地线，不允许发生电焊烧伤波纹管及预应力筋。
6）张拉前必须对张拉端钢束进行清理，如发生锈蚀应重新调换。
7）张拉前要经权威部门准确检验标定千斤顶与油压表。
8）发生断丝后可以提高其它束的张拉力进行补偿；更换新束；利用备用孔增加预应力束。
（三）混凝土浇筑
1、桩基础水下混凝土的施工
灌注水下砼时如何防止断桩？
1、质量问题及现象
1）在灌注砼过程中，由于导管拔脱，泥浆进入导管内，致使孔内泥浆豁然迅速下降。
2）由于导管接头处密封不好，致使泥浆进入导管，若继续灌注，则会在砼中出现泥浆夹层。
3）由于导管埋置过深、当砼堵塞导管时处理时间过长、或灌注时间较长使先期灌注的砼凝固，导致导管不能提起。
4）在无破损检测中，桩的某一部位存在夹泥层。
2、原因分析
1）砼坍落度小、离析或石料粒径较小，在砼灌注过程中堵塞导管，且在砼初凝前未能疏通好，不得不提起导管时，从而形成断桩。
2）由于计算错误致使导管底口距孔底距离较大，致使首批灌注的砼不能埋住导管，从而形成断桩。
3）在导管提拔时，由于测量或计算错误，或盲目提拔导管使导管提拔过量，从而使导管底口拔出砼面，或使导管口处于泥浆层或泥浆及砼的混合层中，形成断桩。
4）在提拔导管时，钢筋笼卡住导管，在砼初凝前无法提起，造成砼灌注中断，形成断桩。
5）导管接口渗漏致使泥浆进入导管内，在砼内形成夹层，造成断桩。
6）导管埋置深度过深，无法提起导管或将导管拔断，造成断桩。
7）由于其他意外原因造成砼不能连续灌注，中断时间超过砼初凝时间，致使导管无法提升，形成断桩。
3、预防措施
1）导管使用前，要对导管进行检漏与抗拉力试验，以防导管渗漏。每节导管组装编号，导管安装完毕后要建立复核与检验制度。导管的直径应根据桩径与石料的最大粒径确定，尽量采用大直径导管。
2）下导管时，其底口距孔底的距离不大于40-50cm，同时要能保证首批砼灌注后能埋住导管至少1m。在随后的灌注过程中，导管的埋置深度一般控制在2-4m范围内。
3）砼的坍落度要控制在18-22cm、要求与易性好。若灌注时间较长时，可在砼中加入缓凝剂，以防止先期灌注砼初凝，堵塞导管。
4）在钢筋笼制作时，一般要采用对焊，以保证焊口平顺。当采用搭接焊时，要保证焊缝不要在钢筋内形成错台，以防钢筋笼卡住导管。
5）在提升导管时要通过测量砼的灌注深度及已拆下导管长度，认真计算提拔导管的长度，严禁不经测量与计算而盲目提拔导管，一般情况下一次只能拆除卸一节导管。
6）关键设备要有备用，材料要准备充足，以保证砼能够连续灌注。
7）当砼堵塞导管时，可采用拔插抖动导管，当所堵塞的导管长度较短时，也可用型钢插入导管内进行冲击来疏通导管，也可在导管上固定附着式振捣器进行振动来疏通导管内的砼。
8）当钢筋笼卡住导管后，可设法转动导管，使之脱离钢筋笼。
2、桥墩、盖梁混凝土的浇筑
桥墩施工时如何防止模板偏位与漏浆？
1、质量问题及现象
顶面中心偏位，模板接缝处漏浆。
2、原因分析
1）模板定位后，四周拉杆的松紧程度不一，在浇筑砼过程中模板向拉杆较紧的一侧倾斜。
2）模板定位并固定好后,其中的某一根拉杆受到外力的冲击,导致模板移位。
3）立模板的基面不平整，导致模板倾斜。
4）模板变形导致接缝处的间隙较大，密封不好，在浇筑砼时出现漏浆。
5）模板底产部漏浆。
3、预防措施
1）使用整体钢模板，尽可能减少接缝。
2）模板定位后，四周的拉杆的松紧程度要一致，而且在浇筑砼前一定要进行复测，以保证桥墩的中心位置符合设计要求。
3）安装模板前要对模板进行认真检查，变形的模板要经整修才能使用，模板接缝要用海绵条或胶条进行密封。
4）支模前应对支撑面进行整修，使之处于水平状态。
5）模板底部要用砂浆进行密封处理，待砂浆达到一定强度后才能进行砼浇筑。
4、处理措施
拆模后，对漏浆部位用砂浆进行修补。

如何保证桥墩、盖梁砼的浇筑质量？
1、质量问题及现象
1）砼表面出现蜂窝、麻面。
2）钢筋的保护层偏薄、露筋。
3）混凝土分层印迹明显。
4）砼表面出现水纹。
2、原因分析
1）使用水泥品种不合适。
2）材料级配发生了变化，致使坍落度变化较大。
3）当桥墩的高度超过2m时，由于未设置串筒致使砼发生离析，振捣时漏振或过振。
4）钢筋保护层垫块设置不当。
5）两层浇筑时间间隔过长，或振捣时振捣棒未深入到下层砼中，致使两层砼未结合好。
6）在砼浇筑时，由于振捣工人不能准确把握振捣的部位与振捣的时间，使某一部位的砼发生过振或漏振。发生过振时，砼产生离析，水泥浆与粗骨料分离。发生漏振时，砼产生松散，蜂窝、麻面。
3、预防措施
1）勿用矿渣水泥，因为使用矿渣水泥后，砼表面易出现水纹。
2）严格控制砼的坍落度，保证砼的与易性。
3）当桥墩的高度超过2m时，在浇筑砼时要设置串筒，或泵送砼接串筒至分层浇筑部位。
4）分层浇筑振捣的厚度一般每30cm一层，振捣时振捣棒应深入下层5cm左右，不可超厚，否则振捣效果不好。砼应该连续浇筑，两层之间的浇筑不可间隔时间过长。
5）钢筋保护层的垫块要沿钢筋笼四周均匀设置。
6）使用整体模板，尽量减少接缝，接缝时垫海绵条或橡胶条并紧固密封。
4、处理措施
1、出现蜂窝麻面时，当蜂窝麻面面积较小时，可在拆模后及时同强度等级的水泥浆或高标号砂浆进行处理。蜂窝麻面面积较大、较深时，应凿除全部的蜂窝麻面混凝土，用清水清洗，在凿除面上涂刷一层同等级的水泥浆，以便新旧混凝土结合面结合良好。最后用比原设计混凝土强度高一级的细石混凝土修补。
2、露筋，钢筋暴露于空气中或混凝土保护层过小时，时间久了空气中的水蒸汽会渗透到钢筋表面，及钢筋发生化学反应，造成钢筋表面锈蚀、体积变大，从而导致混凝土开裂。露筋处理措施：1、露筋不严重时可以在混凝土表面刷几遍高标号水泥浆，防止空气及钢筋接触。2、露筋严重时，将露筋部位的混凝土凿除，使用清水冲洗干净，破损部分用环氧树脂砂浆修补，48h后用角磨机打磨干净，涂上混凝土保护液。
另外有上部结构混凝土浇筑
1、上部结构为现浇时，采用满堂支架现浇梁体时，模板容易出现哪些问题？
1、质量问题及现象
支架变形、梁底不平、梁底下挠，梁侧模走动，拼缝漏浆，接缝错位，梁的线形不顺直，砼表面毛糙、污染或底板振动不实，出现蜂窝麻面，箱梁腹板及翼缘板接缝不整齐。
2、原因分析
1）支架设置在不稳定的地基上。
2）支架完成后，浇筑砼前未做预压，产生不均匀沉降。
3）梁底模板支撑格栅铺设不平整，不密实，底模及格栅不密贴，梁底模高程控制不准。
4）梁侧模的纵、横支撑刚度不够，未按侧模的受力状况布置对拉螺栓。
5）模板拼接不严密，嵌缝处理不好。
6）底模不清洁，污染、杂物，影响砼流动与密实。
3、预防措施
1）支架应设置在经过加固处理的具有足够强度的地基上，地基表面应平整，支架材料与杆件设置应有足够的刚度与强度，支架立杆下宜垫砼土板块，或浇筑砼地梁，以增加立柱及地基上的接触面，支架的布置应根据荷载状况进行设计计算，支架完成后要进行预压，以保证砼浇筑后支架不下沉、不变形。
2）在支架上铺设梁底模格栅要及支架梁密贴，底模要及格栅垫实，在底模铺设时要考虑预拱度。
3）梁侧模纵横向支撑，要根据砼的侧压力合理布置，并设置足够的对拉螺栓。
4）模板材料强度、刚度要符合要求。
5）底模必须光洁、涂机油。
6）两次浇筑的要保证翼板模板腋下不流浆。

2、上部结构预制构件的浇筑
1、如何防止空心板梁顶预制过程中芯模上浮？
1、质量问题及现象
1）在浇筑腹板砼时，梁内模已开始上浮，使顶板砼减薄。
2）在浇筑顶板砼时，梁内模继续上浮，使已浇筑好的砼顶面抬高并有龟裂。
2、原因分析
内模定位措施不力。
3、预防措施
1）采用气囊做内模，浇筑砼时，为防止气囊上浮与偏位，应用定位箍筋及主筋联系加以固定，并应对称平衡地进行浇筑。
2）当采用空心内模时，应及主筋相连或压重，防止上浮。
3）分两层浇筑，先浇筑底板砼。在底板混凝土厚度达到设计值后，对气囊进行冲气安装，保证底板与顶板的混凝土厚度。
4）避免两侧胶板过量强振，引起气囊位移。

（四）混凝土养生
混凝土在硬化过程中，对温度湿度的变化很敏感，如果养护工作不当、不及时，混凝土表面水分散失太快，混凝土在拆模前，甚至终凝前就会出现裂纹。这直接影响混凝土的强度与耐久性，甚至危机工程结构的安全。因此，混凝土在凝固养护期间，必须按照规范要求与下面措施认真落实混凝土的养护，以确保混凝土构件的质量，防止混凝土开裂。
墩柱：拆除模板后先向墩柱表面洒一次水，然后用封闭的塑料薄膜筒包裹，养护至7天以上。要求塑料薄膜必须将墩柱包裹严实顶口扎实不漏气漏水，塑料薄膜表面附着水珠方有养护效果。
四、结束语
公路桥梁施工十分繁杂且细致，由于路桥施工线路比较长，交叉作业又多，设备的投入量比较大，施工的难度也大。因此，必须加强公路桥梁工程施工的质量控制，认真完成每一道施工工序，确保每一分项工程符合规范及设计要求，确保整个桥梁工程的质量达到合格。
