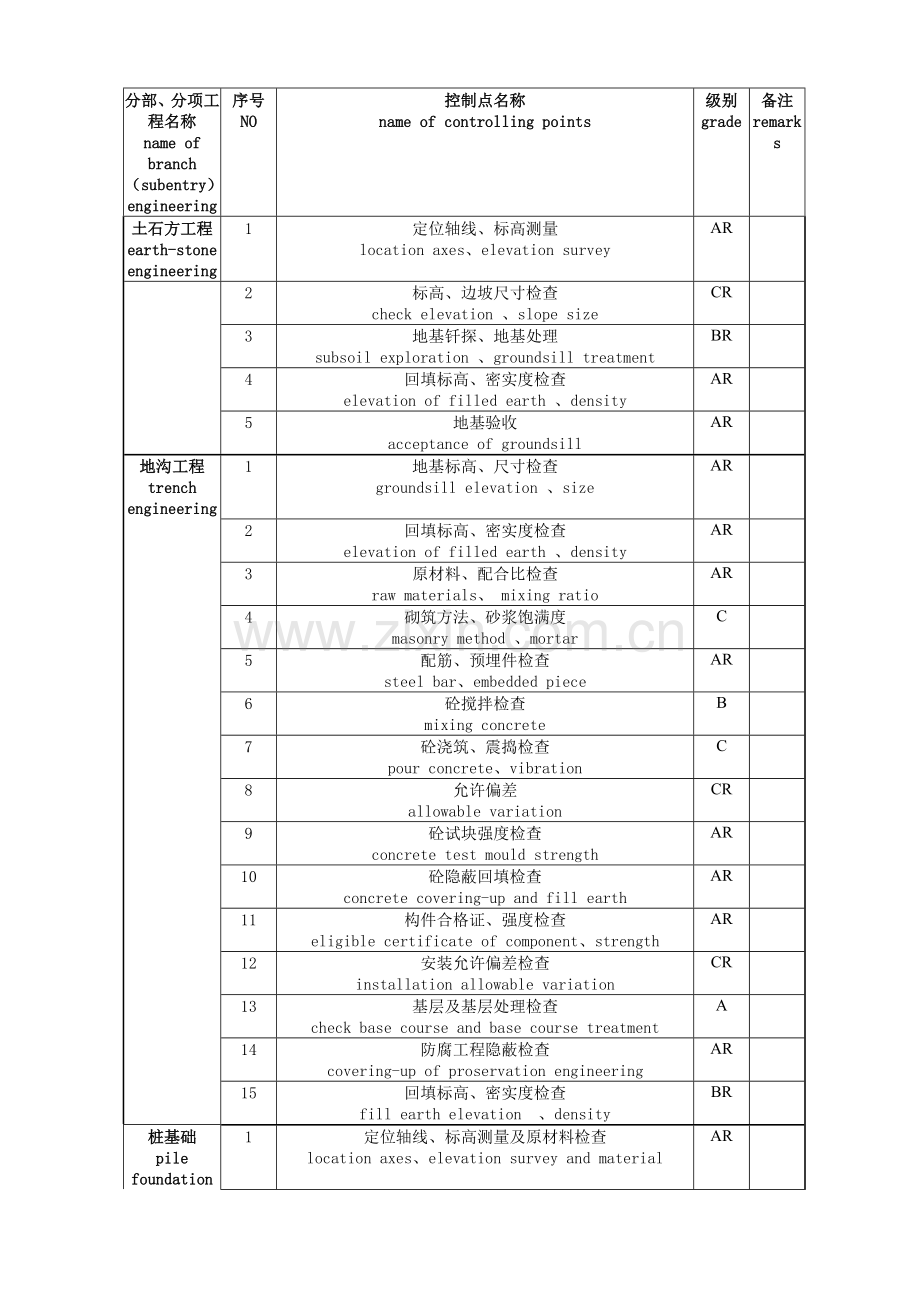

分部、分项工程名称 name of branch（subentry）engineering 序号 NO 控制点名称 name of controlling points 级别 grade 备注 remarks 土石方工程 earth-stone engineering 1 定位轴线、标高测量 location axes、elevation survey AR 2 标高、边坡尺寸检查 check elevation 、slope size CR 3 地基钎探、地基处理 subsoil exploration 、groundsill treatment BR 4 回填标高、密实度检查 elevation of filled earth 、density AR 5 地基验收 acceptance of groundsill AR 地沟工程 trench engineering 1 地基标高、尺寸检查 groundsill elevation 、size AR 2 回填标高、密实度检查 elevation of filled earth 、density AR 3 原材料、配合比检查 raw materials、 mixing ratio AR 4 砌筑方法、砂浆饱满度 masonry method 、mortar C 5 配筋、预埋件检查 steel bar、embedded piece AR 6 砼搅拌检查 mixing concrete B 7 砼浇筑、震捣检查 pour concrete、vibration C 8 允许偏差 allowable variation CR 9 砼试块强度检查 concrete test mould strength AR 10 砼隐蔽回填检查 concrete covering-up and fill earth AR 11 构件合格证、强度检查 eligible certificate of component、strength AR 12 安装允许偏差检查 installation allowable variation CR 13 基层及基层处理检查 check base course and base course treatment A 14 防腐工程隐蔽检查 covering-up of proservation engineering AR 15 回填标高、密实度检查 fill earth elevation 、density BR 桩基础 pile foundation 1 定位轴线、标高测量及原材料检查 location axes、elevation survey and material AR 2 试桩 testing pile AR 预制桩 prefabrication pile 3 接桩\贯入度 spliced pile、depth penetration AR 预制桩 prefabrication pile 分部、分项工程名称 name of branch（subentry）engineering 序号 NO 控制点名称 name of controlling points 级别 grade 备注 remarks 　 4 桩检测 pile inspection AR 　　 5 桩基验收 acceptance of pile AR 　基础砌砖石 masonry of foundation 1 基础地基标高、尺寸检查 groundsill elevation 、size of foundation AR 　　 2 原材料检查 raw materials check AR 　　 3 砂浆配比、强度 proportion of mortar、strength AR 　　 4 砌体内配筋、预埋件检查 brickwork reinforce 、embedded piece check B 　　 5 允许偏差 allowable variation CR 　　 6 防腐质量检查及隐蔽 quality of preservation check and covering-up AR 　　 7 回填标高、密实度检查 fill earth elevation 、density check BR 　墙体砌砖石 stonework 1 原材料检查 raw materials check AR 　 2 砂浆配比、强度检查 proportion of mortar、strength check AR 　 3 砌筑方法、砂浆饱满度 masonry method 、mortar condition C 　 4 砌体内配筋、预埋件检查 brickwork reinforce 、embedded piece check B 　 5 门窗预留洞标高、尺寸 provided hole` elevation \size of door& window C 　 6 外观及允许偏差 appearance and allowable variation CR 　现浇钢筋砼基础 R.C foundation 1 基础地基标高、尺寸检查 groundsill elevation\size check AR 　 2 钢筋、焊条检查 steel bar、welding rod check AR 　 3 焊工合格证及焊接试验 qualification certificate of welder and welding test AR 　 4 半成品加工偏差 variation of fabricating half-product C 　 5 钢筋安装焊接隐蔽检查 covering-up check of steel installation 、welding AR 　　 6 原材料、配合比检查 raw materials 、mixing ratio check AR 　　 7 砼搅拌（配比、计量、时间）检查 concrete mixing（proportion 、weight、time）check B 　分部、分项工程名称 name of branch（subentry）engineering 序号 NO 控制点名称 name of controlling points 级别 grade 备注 remarks 　 8 砼试块制作塌落度检查 concrete test block and slump constant C 　　 9 砼养护检查 concrete curing C 　　 10 一般砼试块强度检查 normal concrete test block strength BR 　　 11 结构（部位）砼试块强度 structure concrete test block strength AR 　　 12 一般基础外观允许偏差 allowable variation of normal foundation appearance BR 　　 13 重要基础外观允许偏差 allowable variation of important foundation appearance BR 　　 14 基础隐蔽检查 covering-up check of foundation AR 　　 15 重要设备基础外观偏差 allowable variation of important equipment foundation appearance AR 　　 16 防腐原材料及配合比检查 proservation material and mixing ratio check AR 　　 17 防腐工程施工记录 construction record of proservation engineering C 　 18 回填土标高、密实度检查 fill earth elevation 、density BR 　现浇钢筋砼 cast-in-site R。C 1 模板强度、刚度、稳定性、支撑点检查 form strength、rigidity、stability、support C 　 2 支模方案实施检查 form check per form program B 　　 3 预留孔件中心、标高、尺寸检查 center、elevation、size of provided hole BR 　　 4 钢筋焊条检查 welding rod check AR 　　 5 焊工合格证及焊接试验 qualification certificate of welder and welding test AR 　　 6 半成品加工偏差 fabricated variation of half-product C 　　 7 预留连接筋、锚固筋检查 provided connection steel 、anchored steel check C 　　 8 钢筋安装焊接隐蔽检查 covering-up check of steel installation 、welding AR 　　 9 原材料，配合比检查 material 、proportion of concrete check AR 　　 10 砼搅拌（配比、计量、时间）检查 concrete mixing（proportion 、weight、time）check B 　　 11 砼浇筑震捣程度检查 pouring concrete and vibration check C 　分部、分项工程名称 name of branch（subentry）engineering 序号 NO 控制点名称 name of controlling points 级别 grade 备注 remarks 　 12 砼试块制作、塌落度检查 concrete test block 、slump constant C 　　 13 砼养护检查 curing C 　　 14 一般砼试块强度检查 normal concrete test block strength BR 　　 15 重要结构部砼试块强度（important structure） concrete test block strength AR 　　 16 一般砼结构外观允差 allowable variation of normal concrete structure CR 　　 17 重要砼结构外观允差 allowable variation of important concrete structure BR 　　 18 现浇砼隐蔽检查 covering-up check of cast-in-site concrete AR 　预制钢筋砼 prefabrication R。C 1 预留孔件中心标高、尺寸 elevation 、size of provided hole BR 　 2 钢筋焊条检验 welding rod inspection AR 　 3 焊工合格证及焊接试验 qualification certificate of welder and welding test AR 　 4 半成品加工偏差 fabricated variation of half-product C 　 5 预留连接筋、锚固筋检查 provided connection steel、anchored steel check B 　　 6 钢筋安装焊接检查 steel installation 、welding check AR 　　 7 原材料配合比检查 material and proportion check AR 　　 8 砼搅拌检查 concrete mixing check B 　　 9 砼浇筑震捣检查 pouring concrete 、vibration check C 　　 10 砼试块制作、塌落度检查 concrete test block 、slump constant C 　　 11 砼养护检查 curing C 　　 12 一般砼试块强度检查 normal concrete test block strength BR 　　 13 重要结构砼试块强度（important structure） concrete test block strength AR 　　 14 一般砼结构外观允许偏差 allowable variation of（ normal structure） concrete appearance CR 　　 15 重要构件外观允许偏差 allowable variation of（ important structure） concrete appearance BR 　分部、分项工程名称 name of branch（subentry）engineering 序号 NO 控制点名称 name of controlling points 级别 grade 备注 remarks 16 重要构件荷载试验 loading test of important component AR 　予应力钢筋砼 prestressed R。C 1 原材料检查 raw materials check AR 　　 2 锚夹具检查 anchor、clip instrument check C 　　 3 按设计各部尺寸检查 check size per design BR 　　 4 模板拼缝检查 form slot check C 　　 5 钢丝镦头强度、外观尺寸 blunt strength 、appearance size C 　　 6 张拉值检查 pull figure check CR 　　 7 断丝与滑丝检查 rupture check CR 　　 8 允许偏差检查 allowance variation check CR 　 9 后张法砼及灌缝强度 grouting concrete strength BR 　 10 预应力结构允许偏差 allowance variation of prestressed structure BR 　 11 预应力结构荷载试验 loads test of prestressed structure AR 　金属结构制作 fabrication of metal 1 材料交接检查 check of material handing over AR 　 2 重要构件放样检查 size drawing check （important component） B 　 3 一般构件放样检查 size drawing check （normal component） C 　 4 焊接工艺焊工资格认证 qualification certificate of welding procedure AR 　 5 重要构件组对检查 combination check （important component） B 　　 6 一般构件组对检查 combination check （normal component） C 　　 7 防腐质量检查 quality check of proservation BR 　　 8 重要构件出厂（场）检查 check before leaving factory（important component） AR 　　 9 一般构件出厂（场）检查 check before leaving factory（important component） BR 　 10 ⅠⅡ级焊缝外观检查 appearance check of ⅠⅡ welded seam A 　 11 螺栓拧紧外观检查 appearance check of twisted bolt C 　分部、分项工程名称 name of branch（subentry）engineering 序号 NO 控制点名称 name of controlling points 级别 grade 备注 remarks 钢筋砼构件运输安装 transport 、installation of R。C component 1 构件合格证及强度检查 component eligible certificate and strength check AR 　 2 安前型号尺寸堵孔检查 type 、size check C 　 3 一般构件安装允许偏差 allowance variation of normal component installation CR 　 4 重要构件安装允许偏差 allowance variation of important component installation BR 　 5 构件连接焊缝接头灌缝 cementation of fissures CR 　金属结构安装 metal component installation 1 装前制作合格矫正检查 eligible check before combination C 　 2 重要结构安装方案检查 installation program check （important component） AR 　 3 安装基础底座交接检查 foundation handing over BR 　 4 安装节点检查 installation joint check A 　 5 焊接工艺焊工资格认证 qualification certificate of welding procedure AR 　 6 ⅠⅡ级焊缝无损探伤检验 NDT check of ⅠⅡ grade welded seam AR 　 7 Ⅲ级焊缝外观检查 appearance check of Ⅲ grade welded seam BR 　 8 连接螺栓检查 bolt connection check CR 　 9 钢结构防腐检查 steel structure proservation check BR 　 10 钢结构安装验收 acceptance of steel structure AR 　金属、木门窗安装 metal、wood door and window installation 1 木材品种、材质、含水率 type 、quality、water content AR 　 2 结合胶结与组装质量 quality of glue、cementation and assemble C 　 3 制作偏差与外观 tailored variation and appearance BR 　 4 门窗型号框与墙体嵌固 type of door 、window and connection with wall C 　 5 五金材质规格安装质量 hardware spec and installation quality C 　 6 安装外观开闭允许偏差 appearance and close-open allowance variation CR 　分部、分项工程名称 name of branch（subentry）engineering 序号 NO 控制点名称 name of controlling points 级别 grade 备注 remarks 吊顶 furred ceiling 1 吊顶材料检测 materials inspection AR 2 龙骨安装质量检查 quality check of keels installation B 　 3 罩面板安装外观及允许偏差 facing board installation appearance and allowance variation CR 　楼地板 floor 1 原材料检查 materials check AR 2 基层处理检查 floor bedding treatment check B 3 面层与基层结合情况 combination condition （covering and base course ） B 　 4 面层外观与允许偏差 covering appearance and allowable variation CR 　屋面 roof 1 检查原材料 raw materials check AR 　 2 结构找平层施工 construction of structure leveling course BR 　 3 保温层施工 construction of insulation course AR 　 4 保温层找平层施工 construction of insulation leveling course BR 　 5 防水层施工 construction of waterproof layer AR 　 6 防水层找平层施工 construction of waterproof leveling course BR 　 7 屋面防水淋水试验 record of water-test in roof AR 　 8 屋面防水工程验收 acceptance of roof waterproof engineering AR 　抹灰 plaster 1 基体处理检查 base course treatment check A 　　 2 原材料、配合比检查 material 、proportion check AR 　　 3 各级抹灰主要工序检查 procedure check of all levels plaster C 　　 4 各层厚度，总厚度检查 depth check C 　　 5 各层结合外观允许偏差 allowable variation of all courses combination CR 　分部、分项工程名称 name of branch（subentry）engineering 序号 NO 控制点名称 name of controlling points 级别 grade 备注 remarks 装饰抹灰 decoration plaster 1 基体处理检查 base course treatment check A 　 2 原材料、配合比检查 material 、proportion check AR 　 3 各级抹灰主要工序检查 procedure check of all levels plaster C 　 4 各层厚度，总厚度检查 depth check B 　 5 抹灰颜色图案花纹检查 color 、design check of plaster B 　 6 各层结合外观允许偏差检查 allowable variation of all courses combination check BR 　镶贴面层 facing covering 1 材料进场检查 entering material check AR 　 2 基层处理检查 base course treatment check B 　 3 镶贴质量检查 quality check of inlaid work A 　 4 外观及允许偏差检查 allowable variation of all courses combination check CR 　喷刷浆、油漆 paint 1 原材料检查 material check AR 　 2 基层处理检查 base course treatment check B 　 3 面层厚度色调外观检查 paint thickness and color appearance check A 　防腐 proservation 1 原材料及配合比检查 material and proportion check AR 　 2 基层及基层处理检查 base course treatment check A 　 3 胶泥涂料耐腐蚀试验 proservation resisting test of dope BR 　 4 面层以下隐蔽检查 covering-up check of subfacing AR 　 5 防腐工程竣工验收 finishing acceptance of proservation engineering AR 　保温 insulation 1 保温（隔热）材料检查 insulation material check AR 　 2 架空板强度铺设检查 strength check of elevated overhead plate C 　 3 保温层铺设规定检查 insulation course pavement check per code C 　 4 保温层隔热板允许偏差 allowable variation check of heat-insulation plate CR 　 5 保温层隐蔽检查 covering-up check of insulation course AR 　分部、分项工程名称 name of branch（subentry）engineering 序号 NO 控制点名称 name of controlling points 级别 grade 备注 remarks 总体 general 1 施工方氨 construction program AR 　　 2 施工进度计划 scheme of construction progress AR 　　 3 工序交接 procedure hand-over CR 　　 4 中间交接 middle hand-over BR 　　 5 工程交接 engineering hand- AR 　　 6 开工报告 starting report AR 　　 7 竣工报告 finishing report AR 　　 8 基础质量验收记录 quality acceptance record of foundation AR 　　 9 主体质量验收记录 quality acceptance record of main body AR 　　 10 给定的水准点复核 check the supplied bench marks BR 　注：（note） 1、表中施工质量控制点分为A、B、C三级，其中： construction quality controlling points have three grades （A、B、C grade） A级为最要的施工质量控制点，必须由施工分包方、TCC及业主（监理）三方质量检查人员共同检查确认。 A grade is the most important point。confirmed by subcontractor 、TCC、owner（supervisor） all together。 B级为重要的施工质量控制点，由施工分包方、TCC双方质量检查人员共同检查确认。 B grade is the more important point 。confirmed by subcontractor 、TCC、together。 C级为一般施工质量控制点，由施工分包方质控人员检查确认。 C grade is normal point 。confirmed by subcontractor 。各级中有检查记录要求的应加R，如AR、BR、CR。 If it has demand of check record ，it should add R after the quality grade （eg AR、BR、CR0 2. 施工质量控制点明细表应报业主确认后，方可执行。 construction quality controlling points may be carried out after been confirmed by owner。 3. 施工质量控制点明细表中的质量控制点，可根据业主的需要进行适当的增减。 construction quality controlling points may increase or decrease on owner` demand。 4.施工质量控制点明细表中各质量控制点的检查等级，可根据工程新在地建设工程质量监督站或业主的具体要求作适当调整。 The grade may be adjusted on owner` demand or local engineering supervision station` demand。
