全国计算机绘图师考试试题汇总.doc

国家职业技能鉴定统一考试
中级制图员《计算机绘图》测试试卷B
1、考试要求（10分）
（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。
（2）尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。
（3）分层绘图。图层、颜色、线型要求如下：
层名 颜色 线型 用途
0 黑/白 实线 粗实线
1 红 实线 细实线
2 洋红 虚线 虚线
3 紫 点划线 中心线
4 兰 实线 尺寸标注
5 兰 实线 文字
其余参数使用系统缺省配置，另外需要建 立的图层，考生自行设置。
（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。

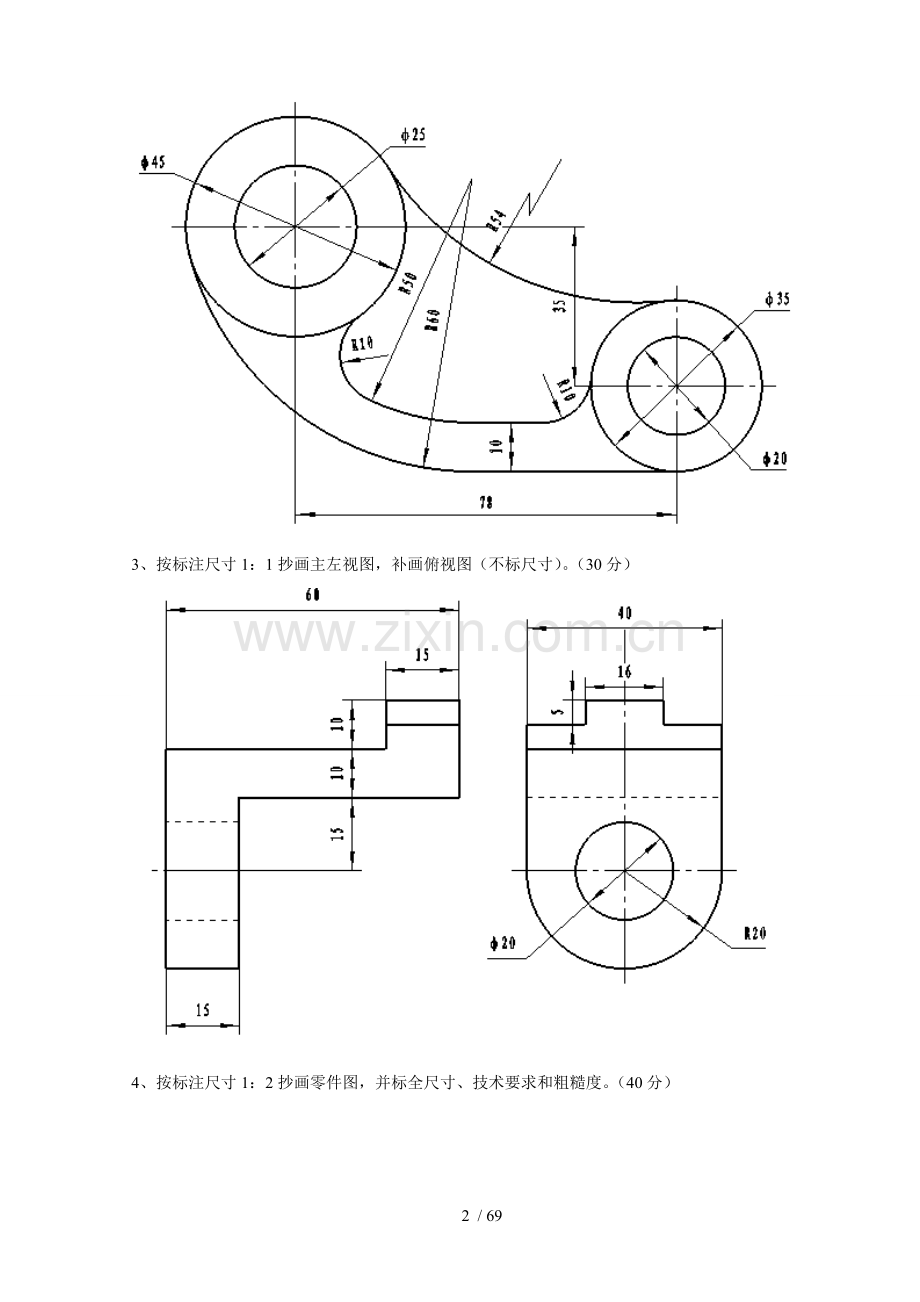

2、按标注尺寸1：1绘制图形，并标注尺寸。（20分）

3、按标注尺寸1：1抄画主左视图，补画俯视图（不标尺寸）。（30分）

4、按标注尺寸1：2抄画零件图，并标全尺寸、技术要求和粗糙度。（40分）

国家职业技能鉴定统一考试
中级制图员《计算机绘图》测试试卷C
1、考试要求（10分）
（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。
（2）尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。
（3）分层绘图。图层、颜色、线型要求如下：
层名 颜色 线型 用途
0 黑/白 实线 粗实线
1 红 实线 细实线
2 洋红 虚线 虚线
3 紫 点划线 中心线
4 兰 实线 尺寸标注
5 兰 实线 文字
其余参数使用系统缺省配置，另外需要建 立的图层，考生自行设置。
（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。
2、按标注尺寸1：1绘制图形，并标注尺寸。（20分）

3、按标注尺寸1：1抄画主俯视图，补画左视图（不标尺寸）。（30分）

4、按标注尺寸1：1抄画零件图，并标全尺寸、技术要求和粗糙度。（40分）

国家职业技能鉴定统一考试
中级制图员《计算机绘图》测试试卷D
1、考试要求（10分）
（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。
（2）尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。
（3）分层绘图。图层、颜色、线型要求如下：
层名 颜色 线型 用途
0 黑/白 实线 粗实线
1 红 实线 细实线
2 洋红 虚线 虚线
3 紫 点划线 中心线
4 兰 实线 尺寸标注
5 兰 实线 文字
其余参数使用系统缺省配置，另外需要建 立的图层，考生自行设置。
（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。
2、按标注尺寸1：1绘制图形，并标注尺寸。（20分）

3、按标注尺寸2：1抄画主俯视图，补画左视图（不标尺寸）。（30分）

4、按标注尺寸1：1抄画零件图，并标全尺寸、技术要求和粗糙度。（40分）

国家职业技能鉴定统一考试
中级制图员《计算机绘图》测试试卷E
1、考试要求（10分）
（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。
（2）尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。
（3）分层绘图。图层、颜色、线型要求如下：
层名 颜色 线型 用途
0 黑/白 实线 粗实线
1 红 实线 细实线
2 洋红 虚线 虚线
3 紫 点划线 中心线
4 兰 实线 尺寸标注
5 兰 实线 文字
其余参数使用系统缺省配置，另外需要建 立的图层，考生自行设置。
（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。
2、按标注尺寸1：1绘制图形，并标注尺寸。（20分）

3、按标注尺寸2：1抄画主俯视图，补画左视图（不标尺寸）。（30分）

4、按标注尺寸1：2抄画零件图，并标全尺寸、技术要求和粗糙度。（40分）

国家职业技能鉴定统一考试
中级制图员《计算机绘图》测试试卷F
1、考试要求（10分）
（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。
（2）尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。
（3）分层绘图。图层、颜色、线型要求如下：
层名 颜色 线型 用途
0 黑/白 实线 粗实线
1 红 实线 细实线
2 洋红 虚线 虚线
3 紫 点划线 中心线
4 兰 实线 尺寸标注
5 兰 实线 文字
其余参数使用系统缺省配置，另外需要建 立的图层，考生自行设置。
（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。
2、按标注尺寸1：4绘制图形，并标注尺寸。（20分）

3、按标注尺寸1：1抄画主左视图，补画俯视图（不标尺寸）。（30分）
4、按标注尺寸1：1抄画零件图，并标全尺寸、技术要求和粗糙度。（40分）

国家职业技能鉴定统一考试
中级制图员《计算机绘图》测试试卷G
1、考试要求（10分）
（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。
（2）尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。
（3）分层绘图。图层、颜色、线型要求如下：
层名 颜色 线型 用途
0 黑/白 实线 粗实线
1 红 实线 细实线
2 洋红 虚线 虚线
3 紫 点划线 中心线
4 兰 实线 尺寸标注
5 兰 实线 文字
其余参数使用系统缺省配置，另外需要建 立的图层，考生自行设置。
（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。
2、按标注尺寸1：2绘制图形，并标注尺寸。（20分）

3、按标注尺寸1：1抄画主左视图，补画俯视图（不标尺寸）。（30分）
4、按标注尺寸1：2抄画零件图，并标全尺寸、技术要求和粗糙度。（40分）

国家职业技能鉴定统一考试
中级制图员《计算机绘图》测试试卷H
1、考试要求（10分）
（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。
（2）尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。
（3）分层绘图。图层、颜色、线型要求如下：
层名 颜色 线型 用途
0 黑/白 实线 粗实线
1 红 实线 细实线
2 洋红 虚线 虚线
3 紫 点划线 中心线
4 兰 实线 尺寸标注
5 兰 实线 文字
其余参数使用系统缺省配置，另外需要建 立的图层，考生自行设置。
（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。
2、按标注尺寸1：4绘制图形，并标注尺寸。（20分）

3、按标注尺寸1：1抄画主左视图，补画俯视图（不标尺寸）。（30分）

4、按标注尺寸1：1抄画零件图，并标全尺寸、技术要求和粗糙度。（40分）

国家职业技能鉴定统一考试
高级制图员《计算机绘图》测试试卷B
1、考试要求（10分）
（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。
（2）尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。
（3）分层绘图。图层、颜色、线型要求如下：
层名 颜色 线型 用途
0 黑/白 实线 粗实线
1 红 实线 细实线
2 洋红 虚线 虚线
3 紫 点划线 中心线
4 兰 实线 尺寸标注
5 兰 实线 文字
其余参数使用系统缺省配置，另外需要建 立的图层，考生自行设置。
（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。
2、按标注尺寸1：2绘制图形，并标注尺寸。（25分）

3.按标注尺寸1：2抄画1号件螺杆的零件图，并标全尺寸和粗糙度。（25分）

4.根据零件图按1：1绘制装配图，并标注序号。（40分）

装配图

国家职业技能鉴定统一考试
高级制图员《计算机绘图》测试试卷C
1、考试要求（10分）
（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。
（2）尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。
（3）分层绘图。图层、颜色、线型要求如下：
层名 颜色 线型 用途
0 黑/白 实线 粗实线
1 红 实线 细实线
2 洋红 虚线 虚线
3 紫 点划线 中心线
4 兰 实线 尺寸标注
5 兰 实线 文字
其余参数使用系统缺省配置，另外需要建 立的图层，考生自行设置。
（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。
2、按标注尺寸1：2绘制图形，并标注尺寸。（25分）

3.按标注尺寸1：1抄画1号件夹头体的零件图，并标全尺寸和粗糙度。（25分）

4.根据零件图按1：1绘制装配图，并标注序号。（40分）

装配图

国家职业技能鉴定统一考试
高级制图员《计算机绘图》测试试卷D
1、考试要求（10分）
（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。
（2）尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。
（3）分层绘图。图层、颜色、线型要求如下：
层名 颜色 线型 用途
0 黑/白 实线 粗实线
1 红 实线 细实线
2 洋红 虚线 虚线
3 紫 点划线 中心线
4 兰 实线 尺寸标注
5 兰 实线 文字
其余参数使用系统缺省配置，另外需要建 立的图层，考生自行设置。
（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。
2、按标注尺寸1：1绘制图形，并标注尺寸。（25分）

3.按标注尺寸1：1抄画4号件阀体的零件图，并标全尺寸和粗糙度。（25分）

4.根据零件图按2：1绘制装配图，并标注序号和尺寸。（40分）

装配图

国家职业技能鉴定统一考试
高级制图员《计算机绘图》测试试卷E
1、考试要求（10分）
（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。
（2）尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。
（3）分层绘图。图层、颜色、线型要求如下：
层名 颜色 线型 用途
0 黑/白 实线 粗实线
1 红 实线 细实线
2 洋红 虚线 虚线
3 紫 点划线 中心线
4 兰 实线 尺寸标注
5 兰 实线 文字
其余参数使用系统缺省配置，另外需要建 立的图层，考生自行设置。
（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。
2、按标注尺寸1：2绘制图形，并标注尺寸。（25分）

3.按标注尺寸1：1抄画6号件阀杆的零件图，并标全尺寸和粗糙度。（25分）

4.根据零件图按2：1绘制装配图，并标注序号。（40分）

国家职业技能鉴定统一考试
高级制图员《计算机绘图》测试试卷F
1、考试要求（10分）
（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。
（2）尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。
（3）分层绘图。图层、颜色、线型要求如下：
层名 颜色 线型 用途
0 黑/白 实线 粗实线
1 红 实线 细实线
2 洋红 虚线 虚线
3 紫 点划线 中心线
4 兰 实线 尺寸标注
5 兰 实线 文字
其余参数使用系统缺省配置，另外需要建 立的图层，考生自行设置。
（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。
2、按标注尺寸1：4绘制图形，并标注尺寸。（25分）

3.按标注尺寸1：1抄画2号件轴承座的零件图，并标全尺寸和粗糙度。（25分）

4.根据零件图按2：1绘制装配图的左视图，并标注左视图上的序号和尺寸。（40分）

国家职业技能鉴定统一考试
高级制图员《计算机绘图》测试试卷G
1、考试要求（10分）
（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。
（2）尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。
（3）分层绘图。图层、颜色、线型要求如下：
层名 颜色 线型 用途
0 黑/白 实线 粗实线
1 红 实线 细实线
2 洋红 虚线 虚线
3 紫 点划线 中心线
4 兰 实线 尺寸标注
5 兰 实线 文字
其余参数使用系统缺省配置，另外需要建 立的图层，考生自行设置。
（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。
评分标准：图幅调用1分，边框线1分，标题栏2分，分层绘图2分，图层设置1分，填写姓名和考号3分。（共10分）
2、按标注尺寸1：2绘制图形，并标注尺寸。（25分）
评分标准 图形占13分：每条线扣1分，扣完为止；尺寸占12分：每个尺寸扣1分，扣完为止。（共25分）

3.按标注尺寸1：1抄画1号件轴承座的零件图，并标全尺寸和粗糙度。（35分）
评分标准：主视图10分,俯、左视图各6分；粗糙度4分，尺寸9分。

零件1
4.根据零件图按2：1绘制装配图，并标注序号。（40分）

装配图

零件2

零件5
国家职业技能鉴定统一考试
高级制图员《计算机绘图》测试试卷H
1、考试要求（10分）
（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。
（2）尺寸标注按图中格式。尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。
（3）分层绘图。图层、颜色、线型要求如下：
层名 颜色 线型 用途
0 黑/白 实线 粗实线
1 红 实线 细实线
2 洋红 虚线 虚线
3 紫 点划线 中心线
4 兰 实线 尺寸标注
5 兰 实线 文字
其余参数使用系统缺省配置，另外需要建 立的图层，考生自行设置。
（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。
2、按标注尺寸1：2绘制图形，并标注尺寸。（25分）

3.按标注尺寸1：2抄画1号件钳体的零件图，并标全尺寸和粗糙度。（35分）

4.根据零件图按1：2绘制钳座装配图主、俯视图，并标注序号和尺寸。（30分）全国计算机绘图师机械类考试

全国计算机绘图师机械类考试第二期
一、考试要求（10分）
1.用粗实线按297X420画边框，根据右下角的标题栏尺寸绘制标题栏（不标尺寸）。在对应框内填写姓名和考号，字高7。
2.分层绘图。由考生按考题需要设置图层、颜色、线型。
3.将所有图形储存在一个文件中，均匀布置在边框线内。存盘前使图框充满屏幕,文件名采用考号。
评分标准：图幅错误2分，边框线2分，标题栏2分，没分层绘图2分，填写姓名和考号2分。（共10分）
二、抄画平面图形（1：2），标注尺寸。（15分）
评分标准 图形占8分：每条线0.5分；尺寸占7分：每个尺寸0.5分。如果线型错误扣10分。（共15分）

三、抄画件1（轴承座）的零件图（1：2），标注尺寸及技术要求。（35分）
评分标准：主视图9分，俯视图9分，左视图4；尺寸9分，粗糙度4分。如果线型错误扣5分。（共35分）

四、根据零件图1：2绘制装配图主视图，并标注序号。（40分）
评分标准：1、2、4号零件各4分，3号零件各7分，其余零件共8分，各零件的装配关系（仅局部错误）6分，剖面符号方向正确3.5分，序号3.5分。如果装配关系大部分错误扣15分。（共40分）

第一期CAD技能一级（计算机绘图师）考试试题——工业产品类
试题说明：
1.本试卷共4题，闭卷；
2.考生在指定的硬盘驱动器下建立一个以“考号和姓名”为名称的文件夹（例如：08001刘平），然后将作图结果以“试题1”、“试题2”、“试题3”和“试题4”作为文件名存入自己的文件夹；
3.按照国家标准的有关规定设置合适的文字样式、线型、线宽和线型比例；
4.建议不同的图层选用不同的颜色；
5.交卷之前必须确认文件夹的名称和位置无误，所有的图形文件已经存放在自己的文件夹内，否则不得分；
6.考试时间为180分钟。

四、画零件图
具体要求：
1.按1：1比例抄画阀体零件图，标注尺寸和技术要求；
2.图纸幅面为A4，图框和标题栏尺寸按前面要求画出；
3.不同的图线放在不同的图层上，尺寸标注要放在单独的图层上。
注：G1/2：大经 D=φ20.995 小径D1=φ18.631

五、画装配图（30分）
具体要求：
1.根据旋阀装配示意图和零件图拼画旋阀的主视图（采用恰当的表达方法，按1：1比例，清晰的表达旋阀的工作原理，装配关系，并标注必要的尺寸）；
2.图中的明细栏内容，可参考旋阀零件明细表，按要求画出。

第二期CAD技能一级（计算机绘图师）考试试题——工业产品类
试题说明：
1.本试卷共4题，闭卷；
2.考生在指定的硬盘驱动器下建立一个以“考号和姓名”为名称的文件夹（例如：08001刘平），然后将作图结果以“试题1”、“试题2”、“试题3”和“试题4”作为文件名存入自己的文件夹；
3.按照国家标准的有关规定设置合适的文字样式、线型、线宽和线型比例；
4.建议不同的图层选用不同的颜色；
5.交卷之前必须确认文件夹的名称和位置无误，所有的图形文件已经存放在自己的文件夹内，否则不得分；
6.考试时间为180分钟。
一、按照1：1的比例抄画下面图形，不注尺寸。（10分）

二、按照1：1的比例抄画形体的两个试图，补画形体的左视图，左视图取半剖，不注尺寸。（30分）

三、绘制阀体的零件图（30分）
具体要求如下：
1.以1：1的比例抄画阀体的零件图；2.参照图示的尺寸绘制A3图幅的图框和标题栏，不标注图框和标题栏的内容；3.标注阀体的尺寸和表面结构等技术要求；4.不同宽度或线型的图线放在不同的图层上，尺寸标注必须放在单独的图层上。（注：G1/2螺纹的大径是20.955）

四、根据推杆阀的零件图和装配示意图拼画其装配图
1.推杆阀的工作原理
推杆阀安装在低压管路系统中，用以控制管路的“通”或“不通”。当推杆受外力作用向左移动时，钢球压缩弹簧，阀门被打开，当去掉外力时，钢球在弹簧力的作用下，将阀门关闭。
2. 推杆阀的装配示意图

3.A3图幅、标题栏和明细表的格式和尺寸

4.具体要求
1）采用恰当的表达方法，按照1：1的比例，完整清晰地表达推杆阀的工作原理和装配关系；2）标注必要的尺寸；3）编注零件序号、绘制图框、标题栏、明细表并填写其中的内容。
5.有关组成推杆阀的零件说明
阀体的零件图见第三题，密封圈的材料为毛毡，无零件图；钢球的直径为14，材料为45号钢，无零件图，其余零件的零件图如下：
