厂房消防施工组织设计(电施工方案).doc

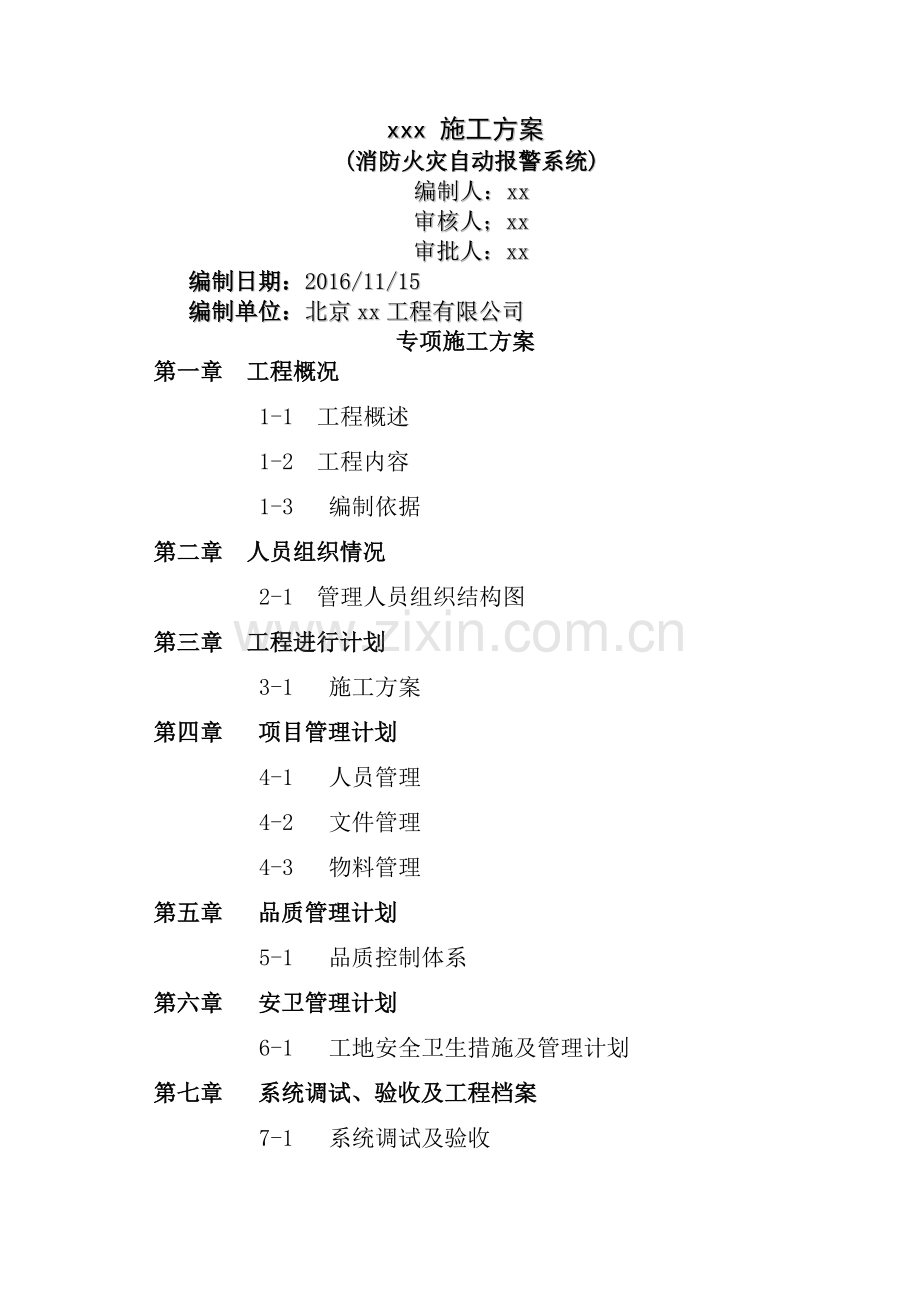

xxx 施工方案
(消防火灾自动报警系统)
编制人：xx
审核人；xx
审批人：xx
编制日期：2016/11/15
编制单位：北京xx工程有限公司
专项施工方案
第一章 工程概况
1-1 工程概述
1-2 工程内容
1-3 编制依据
第二章 人员组织情况
2-1 管理人员组织结构图
第三章 工程进行计划
3-1 施工方案
第四章 项目管理计划
4-1 人员管理
4-2 文件管理
4-3 物料管理
第五章 品质管理计划
5-1 品质控制体系
第六章 安卫管理计划
6-1 工地安全卫生措施及管理计划
第七章 系统调试、验收及工程档案
7-1 系统调试及验收
7-2 工程档案
第八章 突发事件应变计划
第九章 竣工交接及服务承诺

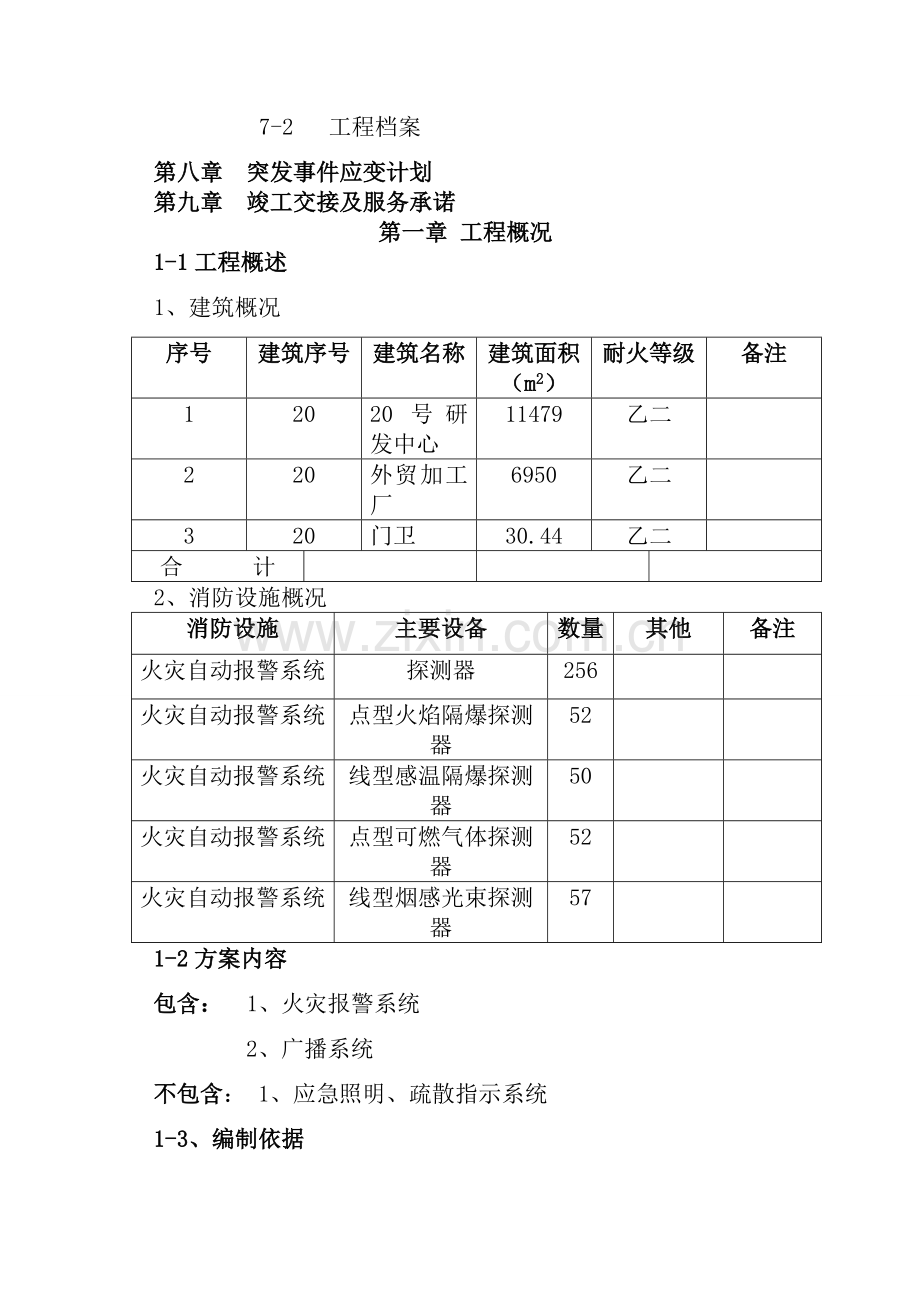

第一章 工程概况
1-1工程概述
1、建筑概况
序号
建筑序号
建筑名称
建筑面积（m2）
耐火等级
备注
1
20
20号研发中心
11479
乙二

2
20
外贸加工厂
6950
乙二

3
20
门卫
30.44
乙二

合 计

2、消防设施概况
消防设施
主要设备
数量
其他
备注
火灾自动报警系统
探测器
256

火灾自动报警系统
点型火焰隔爆探测器
52

火灾自动报警系统
线型感温隔爆探测器
50

火灾自动报警系统
点型可燃气体探测器
52

火灾自动报警系统
线型烟感光束探测器
57

1-2方案内容
包含： 1、火灾报警系统
2、广播系统
不包含： 1、应急照明、疏散指示系统
1-3、编制依据
1、建筑设计防火规范（GB2005-2006）
2、高层民用建筑设计防火规范
3、火灾自动报警系统设计规范、施工及验收规范
4、自动喷淋灭火系统设计规范、施工及验收规范
5、通风与空调工程施工及验收规范
6、《工业管道工程施工与验收规范》
第二章 人员组织情况
组织结构图
项目经理

项目现场经理（兼技术负责人）

项目质检员

项目材料员

项目生产经理

项目安全员

资料员

电气施工员

管道施工员

生 产 班 组

第三章 工程施工方案
3-1施工方案
I、图纸会审
图纸是施工的直接依据，对设计图纸设计的内容理解深刻是否，直接影响到施工方案的选择，施工人员的安排调度，工程质量的好坏，同时也直接影响到工程的施工造价。因此我方对图纸会审一直都非常重视。我方的施工技术负责人从接到设计施工图纸起就将围绕以下几点展开工作：
1. 仔细研究业主的设计要求，并对照设计图纸总说明进行图纸研究。做到对设计的图纸内容心中有数，同时将有关问题记录在案备查；
2. 在全面理解设计师设计意图后，针对设计要求进行施工方案的编制，力求做到符合现场的实际情况。
3. 在完成施工方案的编排后，我方将根据实际的工程量进行劳动力的分配及机械施工工具的配备，以保证在业主方规定的合理时间内保质保量的完成合约所规定的工程量。
4. 根据我方的施工经验，并参照有关消防法规，结合图纸的设计情况，我方将从“既节约工程成本又符合消防法规”的角度提出自己对图纸的理解，同时提供合理的方案及施工方法供业主方选择，以期将工程成本降低到合理的范围内。
5. 在业主方确定出相应的施工方案及方法后，我方将召集该项目的有关负责人（如项目经理、技术总负责、材料员、质量监督员、安全员等）进行技术交底，同时说明施工方法及方案，使工程一线人员对工程做到心中有数。并书面记录备查。
II、施工方案及施工方法
施工方案选择是否得当，不但直接关系到工程造价，同时也会影响到工程的进度及施工质量。因此我方将根据不同的工程实际情况（如工程工期、配合工种的进场时间等）实行符合实际的施工方案。
根据业主方对工程质量、工程工期等方面的要求，因此我方选择如下方案进行业主方消防工程的施工：
一是按照不同的系统或施工部位配置人员和采用不同的施工方法；二是按照“先高处后低处，先主管道后支管”的安装原则及方法进行顺序施工。
下面就以上两点施工原则进行详细说明
1. 消防报警及气体探测系统
1.1线路线管敷设
室内所有消防线路均采用Φ16、Φ20、Φ25镀锌电线管保护，无吊顶区域全部预埋在顶板、墙、柱等混凝土结构内，有吊顶区域在吊顶内暗敷，并用镀锌线盒及金属软管连接相应设备，金属软管的长度不超过1m；探测器在无吊顶区域直接安装在顶板下。
手动报警按钮、消火栓按钮沿墙、柱敷设的线路保护管，也预埋在墙、柱等不燃烧结构体内，埋设深度为30mm。线管穿越变形缝时，应用软管过渡。明敷的电线管跨接采用双色铜芯软导线，用铜质喉箍扎紧；为了使管线排布整齐，明敷设时应均做到横平竖直，并在排管前预先划好布管路径，并明确规定各部位管的支、吊点间距，且支、吊点间距为不低于1.0m～1.5m。在吊顶内敷设或明敷的报警传输线路保护管刷防火面漆，控制、警报、通讯线路保护管刷白色防火涂料。
室外（无）。
1. 2.导线敷设
室内线路全部采用阻燃绝缘铜芯导线，其型号、规格均按设计图纸要求。不同系统、不同电压等级、不同电流类别的线路不穿同一保护管，故交流电源线路、联动控制线路、火灾自动报警线路分别单独穿管敷设。穿管绝缘导线或电缆的总截面积不超过管内截面积的40%或不超过线槽面积的50%。
在穿线前，将管内或线槽内积水及杂物清除干净。导线在管内或线槽内，无接头或扭结，导线的接头应在接线盒内焊接或端子连接，为确保工程质量，便于以后保养，本公司企业标准规定：探测器接线不能在吊顶内线盒中进行，而只能在探测器底座上并头，所有接线端子应有标号，本公司对各种线路导线的标色及标号均有明确规定，相同用途的导线在整个工程中应统一。
火灾自动报警系统导线敷设后，对每回路的导线用500V的兆欧表测量绝缘电阻，线路对地绝缘电阻值不小于20MΩ。
1.3.控制器电源
控制器的主电源采用消防专用电源，为单相三线～220V、50HZ、容量1KVA，其保护开关为非漏电保护开关，备用电池的容量按监视状态8小时，报警状态20分钟计算。
1.4.工作接地
系统的工作接地直接影响系统的运行功能而至关重要，若系统采用独立接地，室外接地体至接地板的接地干线采用25mm2铜芯绝缘软导线，接地体到报警、联动控制器的接地线采用4mm2铜芯绝缘软导线，接地电阻小于4Ω；若采用联合接地，接地电阻小于1Ω。
1.5.设备安装
探测器、模块、手动火灾报警按钮、警铃、扬声器等在即将调试时方可安装,在安装前采取防尘、防潮、防腐蚀措施。报警、联动控制器落地安装，其靠近门轴的侧面距墙不小于0.5m,正面操作距离不小于1.2m。探测器吸顶安装，警铃沿墙、柱安装,手动火灾报警按钮、消防电话沿墙、柱安装，距地1.4m。每只设备的编码地址均用美观统一的标签打印在其上。
序号
设备名称
安装方式
安装高度（底边距地）
要求
1
报警控制器
落地
1.2～1.4m
符合《火灾自动报警系统施工及验收规范》
2
探测器
嵌入/明装
水平吸顶
3
手动火灾报警按钮
壁挂明装
1.3～1.5m
4
消火栓按钮
消火栓箱内
消火栓箱内左上角
5
模块
明装
受监控设备附近
6
气体探测器
落地
距地面30cm以上
7
扬声器
吸顶/壁挂
水平吸顶/壁挂3~4m
 III、施工质量的控制
对于工程公司来说，施工质量是公司生存的根本。也是我公司长期以来最为重视的一项工作内容。我公司在项目上实行项目经理负责制。项目经理对施工项目的施工质量负全责。我公司主要从以下几个方面进行质量控制：
1、从采购材料或设备方面
在符合工程质量要求的前提下，所有拟进场材料、设备在进场前都会先递送相关资料、样品到监理处报批，进场的各种规格、型号的材料、设备等都会进行必须的检查验收工作，同时有相对应的材料报验资料报送监理，各规格、型号材料、设备必须符合设计要求,辅料须满足施工要求并附有材质说明或产品合格证及相应的随机技术文件,对合格品进行数量清点并办理入库手续。
所有材料自检合格后，报监理工程师验收，监理工程师认可后，在《材料报审表》上签字签字确认后才能用于工程施工。
2、从施工工序方面
科学的施工工序可以确保工程的施工质量。相对施工工序，我方均由现场质量员监督，以保证工序的流畅及正确无误。有些部位的施工我方将进行现场拍照或填写相关的表格以备查。对于比较隐蔽的部位，我方将给出图纸以备查。
3、从施工人员的施工技术方面
施工人员施工技术的熟练、高低及否直接影响到工程的进度及质量。因此我方经常对相关的施工人员的技术水平进行培训。
不但培养他们施工技术的规范化，而且培养他们的识图能力，以保证他们能独立看懂图纸。同时也培训他们熟悉国家消防规范，以使他们在思想上重视自己所做的每步工作。
在工程施工的每个关键部位，我方工程技术总负责将对这些部位的施工工序、施工方法进行技术交底，以便施工人员完全了解如何进行施工。
4、从施工监督检查方面
为使施工质量达到最好，项目部将在施工的各个阶段对已施工的部位进行不定期检查。质量检查组由项目负责人、现场质量员、工程技术总负责、业主等人组成,根据检查的结果，对已完成的工程进行整改或完善。
Ⅳ、安全管理
对于工程现场的安全管理，我方也是采取项目负责人负责制，同时现场配备安全员。现场安全员对项目经理负责 。除正常的安全知识宣讲和现场监督外，现场安全员每天都必须向项目负责人汇报工程安全情况，以将安全隐患消灭于未起。
我方采取的措施是：如果施工人员违反安全施工规定（如登高超过3米未系安全带、焊接处未放置灭火器、乙炔瓶离焊接处未达到规定标准、进现场未戴安全帽或未系牢等），我方第一次警告并责令写保证书；第二次处以重罚；第三次坚决辞退。 安全员有权对违反安全的行为作出处理。
第四章 项目管理计划
4-1人员管理
1、建立进场施工人员管理档案，施工人员工服上岗，每日对实际进场人员进行登记。
2、进场人员必须通过体格检查，安全培训，合格后方可上岗。
3、焊工、电工等专业技术工种作业人员应持证上岗。
4、所有进场施工人员由公司统一购买施工责任险。
5、有违纪、违规行为者按相应规定处理，情节严重者按规定替换出工地。
6、施工人员更换需经项目负责人批准，管理人员更换须经业主确认。
4-2文件管理
1、工地使用的文件格式、验收报告格式等须经监理批准。
2、工地往来文件资料应由专人管理，分类归档。
3、工地文件应有统一的项目部盖章及项目负责人签字生效。
4、主要工地往来文件均为一式4份，由本公司保存。
4-3物料管理
1、设备材料在进场前必须向监理申报物资资料，经监理确认技术文件描述符合既定品牌及工程质量标准后方可选用进场。
2、材料采购，严格按甲方指定之产品型号、规格、产地、品质采购，并符合有关国家标准。
3、材料进场必须有相应的合格证明、质量检验证明、使用说明书、消防产品检测报告等，经监理审查合格方可入库。
4、材料如有缺陷或损坏不得用于工程，并按有关规定办理相应退换手续。
第五章 品质管理计划
5-1品质控制体系
一、管理保证
1. 建立品质控制管理小组，以及相应的管理体系，明确各级监管人员及其职能、职责。
2. 健全工程施工管理手册，切实指导各项工作规范、有序、严格按质量管理要求执行。
3. 健全各分项工程的技术标准、施工规范，明确各项技术工作的技术要求。
4. 建立品质管理的监督、检查制度及对存在问题的处理办法。做好工地施工日志，各项工作应留有书面记录，以便检查。
二、技术保证
1. 及时取得消防主管部门对该建筑的消防审核意见，协助设计院遵照审核意见及时更正设计图纸及技术要求。
2. 对已通过消防审核的设计图纸，从施工可行性方面提出疑问及建议，及设计师充分沟通，直到完全理解其设计意图，同时适于施作、便于保养。施工前做好技术交底工作。
3. 根据施工对象及选用产品的实际情况，对设计图纸进行深化设计，明确关键、难点部位的施工方法。
4. 对施工中发生的变更，应严格按规定程序确认，并做好书面记录，及时反映到施工图纸中去。
5. 竣工图纸应严格按要求绘制，必须反映施工现场的真实情况，竣工资料应有明确的内容及格式，确保竣工资料正确、完整、齐全。
三、材料保证
1. 建立主要设备、材料的采购流程，严格按有关流程申报、采购、检验、使用、退换，对关键设备应提供供应商的评估报告。
2. 对质检、质监单位提出疑义的设备、材料，可提交相关产品质量检测部门检测，检测合格后方可使用。
四、施工保证
1. 按照管理人员培训、选拔制度，选拔素质良好、有经验的专业管理人员，统一管理现场。
2. 建立施工技术人员培训制度，技术工种持证上岗，严格按操作规程作业。
3. 明确各分项工程的施工流程、技术规范和各项技术作业的操作规程。
4. 使用合理的施工工艺及合格的施工机具，对施工机具应有专人管理定期检测。
5. 指定专职质量检查人员，对各项工程施工质量按制度随时监测，检查，发现问题及时整改。
五、消防检测、验收保证
1. 消防施工前应及消防主管部门充分沟通，明确技术、施工要求，及时将其审核意见贯彻到设计图纸中。
2. 消防工程的施工应严格按报审图纸及有关技术规范要求执行，并应定期检查，发现问题及时整改，设计变更应及时报审。
3. 施工过程中应请消防主管部门、监督部门、设计院等相关单位到工地现场检查质量，发现问题及时整改。
4. 消防检测、验收前应会同业主组织各有关设计、施工单位，全面检查、测试，对存在的问题要做好记录，限期整改。
5. 消防检测、验收中发现的问题应严格按消防部门、保险公司的检查意见，组织有关单位认真落实，限期整改，确保工程按期、按质、按量通过验收。
第六章 安全、卫生管理计划
6-1工地安全卫生措施及管理计划
1. 组建工地安全文明施工管理小组，明确分管安全、卫生的责任人员及相应的组织管理体系。
2. 建立健全各专项安全管理制度包括“工地安全施工管理制度” 、“临时宿舍、加工棚、仓库、堆场安全管理制度”、“危险品使用安全管理制度”等。
3. 制定工地防火、防灾计划，突发事件处理计划，施工场所配置必要的灭火器具，医疗救助器具。
4. 建立工程施工保险体系，购买相应险种的保险，提高抵御突发事件的能力。
5. 仓库、堆场等应制定相应安全、防火、卫生管理制度，做好设备材料的保护工作。
6. 进场人员应按要求登记并接受相应工种的体格检查、安全文明施工教育及专业操作技能的培训。
7. 明确职工进入施工现场的着装要求、行为规范、注意事项等。
8. 健全各特种作业施工的操作规程及其监督、检查机制。
9. 严格按有关规定检查、使用登高器具，登高作业必须系好安全带，做好防护保护措施。
10. 配置专职安全员及兼职安全员，建立工地安全、卫生检查制度及相应奖惩办法。
11. 建立施工机械的进场登记及定期安全检测、维护制度，并由专人负责。
12. 工地临时配电设施应由专人负责，定期检测、维护，并做好书面记录。
13. 工地各类施工场所的危险区域、警示区域应有明显标志。
14. 安全卫生日志
第七章系统调试、验收及工程档案
一.系统调试及验收
1、火灾报警系统调试
  火灾自动报警系统调试，先分别对探测器、区域报警控制器、集中报警控制器、火灾警报装置和消防控制设备等逐个进行单机通电检查，正常后方可进行系统调试。
火灾自动报警系统通电后，应安现行国家标准GB4717《火灾报警控制器通用技术条件》的有关要求对报警控制器进行下列功能检查：
 一、火灾报警自检功能；
 二、消音、复位功能；
三、故障报警功能；
 四、火灾优先功能；
五、报警记忆功能；
 六、电源自动转换和备用电源的自动充电功能；
  七、备用电源的欠压和过压报警功能。
 检查火灾自动报警系统的主电源和备电源，其容量应分别符合现行有关国家标准的要求，在备用电源连续充放电三次后，主电源和备用电源应能自动转换。应采用专用的检查仪器对探测器逐个进行试验，其动作应准确无误。应分别用主电源和备用电源供电，检查火灾自动报警系统的各项控制功能和联动功能。 火灾自动报报警系统应在连续运行120h无故障后，填写调试报告。
  上述调试工作，应在甲方监理公司和消防监督部门有关人员在场的情况下进行，并应及时填写试验记录。
2. 系统验收
协助甲方、监理公司向消防主管部门提出消防竣工验收申请，经批准后再进行验收。验收的目的是检查火灾自动报警系统及消火栓给水系统工程质量和相关条件，确保整个系统能正常工作，以便交付使用。
 验收工作除消防监督部门、甲方、监理公司参加外，还应邀请设备、材料供应商等单位参加，公司提供必需的、能反映安装质量的检验报告和测试数据。
验收工作主要依据消防监督部门批准的设计（图纸及技术文件）和国家有关的技术标准进行。检查主要包括以下几个方面：
  ① 外观检查
ａ.检查各系统的设置、走向、安装尺寸、标高是否及设计相符，安装是否牢固。
ｂ.检查各系统的设施、部件的型号、规格、数量及管道的口径、用材是否及设计相符。
ｃ.检查设备、部件和管道表面质量是否良好。
ｄ.检查各系统、设备、设施的操作条件是否满足设计和实际使用要求。
ｅ.检查应有的标志是否完备和正确。
 ② 性能检查
ａ.检查系统上各设备部件的产品合格证和检验报告。
ｂ.检查各系统的调试报告和调试结果。
ｃ.检查火自报系统的信号通讯传输控制、管道内水压强度试验、严密性试验和冲洗记录。
ｄ.检查各系统联动试验记录或试验结果。
二、工程档案
本工程的工程档案分为两部分：一是工程交工技术档案，主要包括能证明工程质量的可靠程度及工程使用、维护、变更有关的一切文件材料，随工程交工一并提交有关单位存档备用；另一部分是施工单位积累的施工技术资料、经济资料和管理资料。
按期提交有关资料供各有关政府部门作审批及安排各有关政府部门对所提供的设备及系统进行验收，并提交所有验收证明。工程交工技术档案包含但不包括以下文件：
(1) 开工报告；
(2) 设计变更、工程更改洽商单；
(3) 施工组织设计、施工方案、施工技术交底；
(4) 材料、设备出厂合格证及化验单；
(5) 基础验收记录和安装调整测量记录，设备系统试验报告；
(6) 隐蔽工程检验记录；
(7) 耐压、试运转记录；
(8) 中间交工验收证明；
(9) 未完工程处理协议书；
(10) 停工、复工报告；
(11) 分项、分部、单位工程质量检验评定、验收；
(12) 竣工验收单；
(13) 竣工图；
(14) 备用材料表；
(15) 操作及系统维修手册，手册中包含的内容有：
a. 系统及其设计基础简介说明；
b. 各部分配件的清单说明（详述其大小、功能/功率、配件服务单位及地址）；
c. 系统介绍；
d. 保养清单。
施工单位积累的档案资料包括以下文件：
1、 以上工程交工技术档案的全部项目；
2、 施工日记；
3、 施工总结；
4、 重要的质量、安全技术方案的抉择资料；
5、 重要协议，重要会议纪要；
6、 工程合同预算；
7、 工程结算、核算资料；
8、 工程重要活动、关键部位的声像、图片资料。
第八章突发事件应变计划
1、 公司对突发事件带来的财产损失、人身伤害等应有相应的抵御措施，如预先买保险等。
2、 公司成立由专门人员组成的公司领导带头的突发事件处理小组。
3、建立消防突发事件发生的防范措施及管理制度，制定突发事件处理程序。
第九章 竣工交接服务及承诺
一、 质量目标
1．我公司承担的消防工程，竣工后施工质量保证达到优质等级，如业主或总包有更高的要求，我们将保证满足。
2．所有设备、材料的供应和施工，符合国家和地区所规定的规程、规范和技术要求，并符合政府有关行业部门的规定。
二、 有关工程的服务及承诺
1．按业主的意愿，积极配合、服从总包在施工总体进度、工程质量方面的要求。认真按建学建筑及工程设计所设计的图纸进行施工，服从工程监理单位的有关质量、进度的管理并积极改进在施工中可能发生的不足之处。
2．及时提供所有设备及材料的技术资料供业主和总包审批并作为供货依据。
3．工程完工后提供有关系统的调试及运行各工序所需的一切仪器和工具。
4．工程竣工验收二十四个月内，提供免费的维修和保养。
5．在保养期内，免费提供所需的工作人员和材料，作一般性的定期维修保养，同时提供二十四小时的紧急维修服务(工作时2小时，非工作时6小时作出有效回应到现场抢修)，保证全套设备的安全、正常运行。
6．保养内容：
(1)月保──→季保──→半年保──→年保 (在保修期的第十
个月进行)；
(2)填写保养记录、保修记录等。
8．提供培训
(1)向业主运行人员讲解本工程系统结构；
(2)向业主运行人员进行实际操作示范和操作程序讲解，并讲解操作要领和注意事项；
(3)培训在现场进行，依据事先编好的教学大纲授课，委派具有一定水平的教员授课，保证经业主挑选的并具有相关技术水平的运行人员全面掌握操作要领、程序，懂得系统的全过程，监理业主运行人员自己运行24小时；
(4)向业主运行人员移交有关资料。
三、竣工图编制移交
1．在工程竣工开始进入保修期的六个星期内完成竣工图的编制，呈报给业主。
2．提供全部竣工图一套。
3．保修期满后，经业主、质检部门、施工单位合验合格后，全部移交业主管理，本工程施工结束。
