莱州建设集团施工做法系列
TS2O外墙外保温(涂料面层)施工工艺

一、 材料要求
采用32.5普通硅酸盐水泥、中砂、TS201界面剂、TS20保温材料、TS20R聚合物乳液、耐碱玻璃纤维网格布等。
以上材料均应检测合格，有检测报告、合格证。
二、 施工机械
施工机具：强制式砂浆搅拌机、手推车、手提搅拌机（喷浆机）等。
施工工具：抹灰工具、刮杠等。
三、 施工条件
1、 环境条件：温度为5-35℃，湿度小于80%。气温低于5℃，高温和5级以上大风、雨天禁止施工。
2、基层准备：墙面各种埋件施工完成，无交叉作业。
3、安全条件：脚手架牢固可靠，步高合理。
四、 施工程序

五、 施工方法及要求
（一） 界面层
1、 基层墙面处理

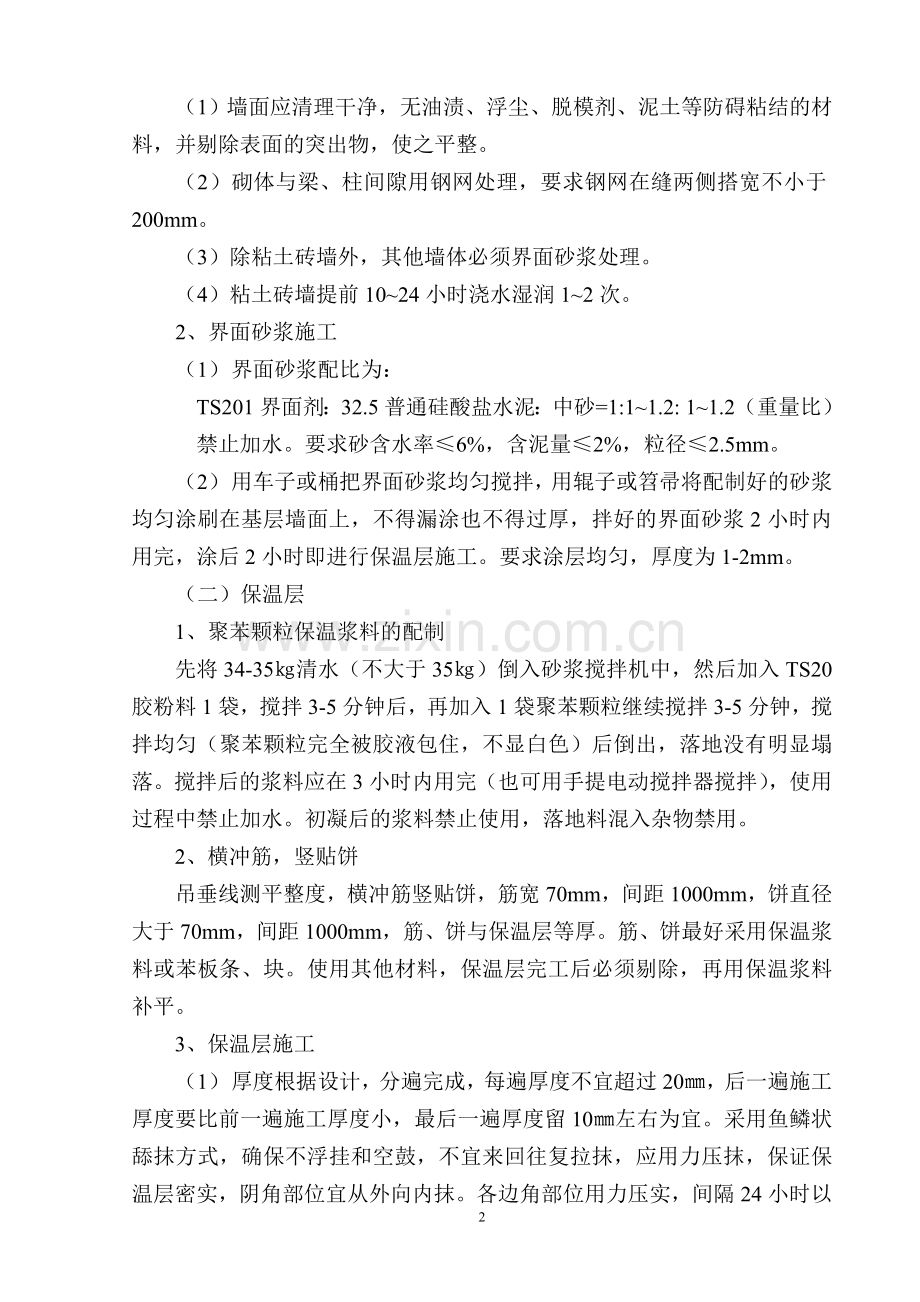

（1）墙面应清理干净，无油渍、浮尘、脱模剂、泥土等防碍粘结的材料，并剔除表面的突出物，使之平整。
（2）砌体与梁、柱间隙用钢网处理，要求钢网在缝两侧搭宽不小于200mm。
（3）除粘土砖墙外，其他墙体必须界面砂浆处理。
（4）粘土砖墙提前10~24小时浇水湿润1~2次。
2、 界面砂浆施工
（1） 界面砂浆配比为：
TS201界面剂：32.5普通硅酸盐水泥：中砂=1:1~1.2: 1~1.2（重量比）禁止加水。要求砂含水率≤6%，含泥量≤2%，粒径≤2.5mm。
（2） 用车子或桶把界面砂浆均匀搅拌，用辊子或笤帚将配制好的砂浆均匀涂刷在基层墙面上，不得漏涂也不得过厚，拌好的界面砂浆2小时内用完，涂后2小时即进行保温层施工。要求涂层均匀，厚度为1-2mm。
（二） 保温层
1、聚苯颗粒保温浆料的配制
先将34-35㎏清水（不大于35㎏）倒入砂浆搅拌机中，然后加入TS20 胶粉料1袋，搅拌3-5分钟后，再加入1袋聚苯颗粒继续搅拌3-5分钟，搅拌均匀（聚苯颗粒完全被胶液包住，不显白色）后倒出，落地没有明显塌落。搅拌后的浆料应在3小时内用完（也可用手提电动搅拌器搅拌），使用过程中禁止加水。初凝后的浆料禁止使用，落地料混入杂物禁用。
2、横冲筋，竖贴饼
吊垂线测平整度，横冲筋竖贴饼，筋宽70mm，间距1000mm，饼直径大于70mm，间距1000mm，筋、饼与保温层等厚。筋、饼最好采用保温浆料或苯板条、块。使用其他材料，保温层完工后必须剔除，再用保温浆料补平。
3、保温层施工
（1） 厚度根据设计，分遍完成，每遍厚度不宜超过20㎜，后一遍施工厚度要比前一遍施工厚度小，最后一遍厚度留10㎜左右为宜。采用鱼鳞状舔抹方式，确保不浮挂和空鼓，不宜来回往复拉抹，应用力压抹，保证保温层密实，阴角部位宜从外向内抹。各边角部位用力压实，间隔24小时以上（表面用手按不动）施工第二遍，第二遍达到设计厚度，用2米刮杠水平、垂直两方向找凹坑，并局部填平后，再轻轻刮抹平整度。保温层固化干燥，用手按不动，一般约3-7天后进行保护层施工。
（2）要求保温层应线角顺直，保证厚度，不允许虚粘，不许有空鼓、裂纹、酥软脱落等缺陷，表面局部裂纹长度小于50mm，宽度小于1mm，平整度不大于4mm。如果出现大裂纹应去除重补。
（3）保温层连续面积大于60㎡时，按间隔6m设一道伸缩缝（有设计时根据设计），在TS20保温层上弹分格线，用壁纸刀沿线开凹槽，开槽要顺直平整，缝宽30-40 mm（根据现场分格条宽度而定，对24mm分格条取为30mm），深10mm(分格条一般为24mm)。女儿墙处保温层双面一直做到护顶面。保温层与地面不能直接接触，留30cm做防水砂浆处理。
（三） 保护层
1、 聚合物砂浆配制
按TS20R聚合物乳液:32.5R普通硅酸盐水泥:中砂=0.9:1:3的重量比投料，用砂浆搅拌器或手动搅拌器搅拌，不许加水。和易后2小时内用完，砂径小于2.5mm，含泥量小于2%，含水率小于6%，用江砂或河砂，禁止用海砂。
2、 保护层必须用聚合物砂浆夹耐碱玻璃纤维网格布，玻璃纤维网格布应事先裁好尺寸备用。
3、 聚合物砂浆抹厚5mm，然后竖向把网格布压入砂浆，再从中间向四周抹压，抹平压实，搭接不小于50mm，阳角搭接不小于200mm，严禁干搭，饱满度应达到100%，呈网格布暗格为佳。首层楼外墙阳角增设加强网格布，质量500g/㎡。
4、 分格条施工
先将聚合物砂浆抹入凹槽中，再压入分格层下层的网格布，再将上层的网格布搭接其上，继续抹入聚合物砂浆，嵌入分格条，抹平棱角浮浆，分格条应顺直平整。
5、 保护层完全干后，分格条两侧、窗口、预埋件、空调口部位等用TS96B或其他密封胶密封。
6、 密封胶干后，刮涂或辊涂两遍柔性腻子，经纬各一遍，第一遍干后施工第二遍。
（四） 饰面层
腻子干后施工TS96D弹性防水涂料或其他弹性防水涂料。
六、 施工注意事项
1、 TS201界面剂和TS20R聚合物乳液使用时不许再加水稀释，TS20保温浆料搅拌时不许多加水。
2、 耐碱玻璃纤维网格布必须在分格缝处压在分格条后。
3、 保温层、保护层在凝结前禁止水冲、撞击、振动等。
