施工用电方案(京南名邸住宅小区1#、2#、5#楼).doc

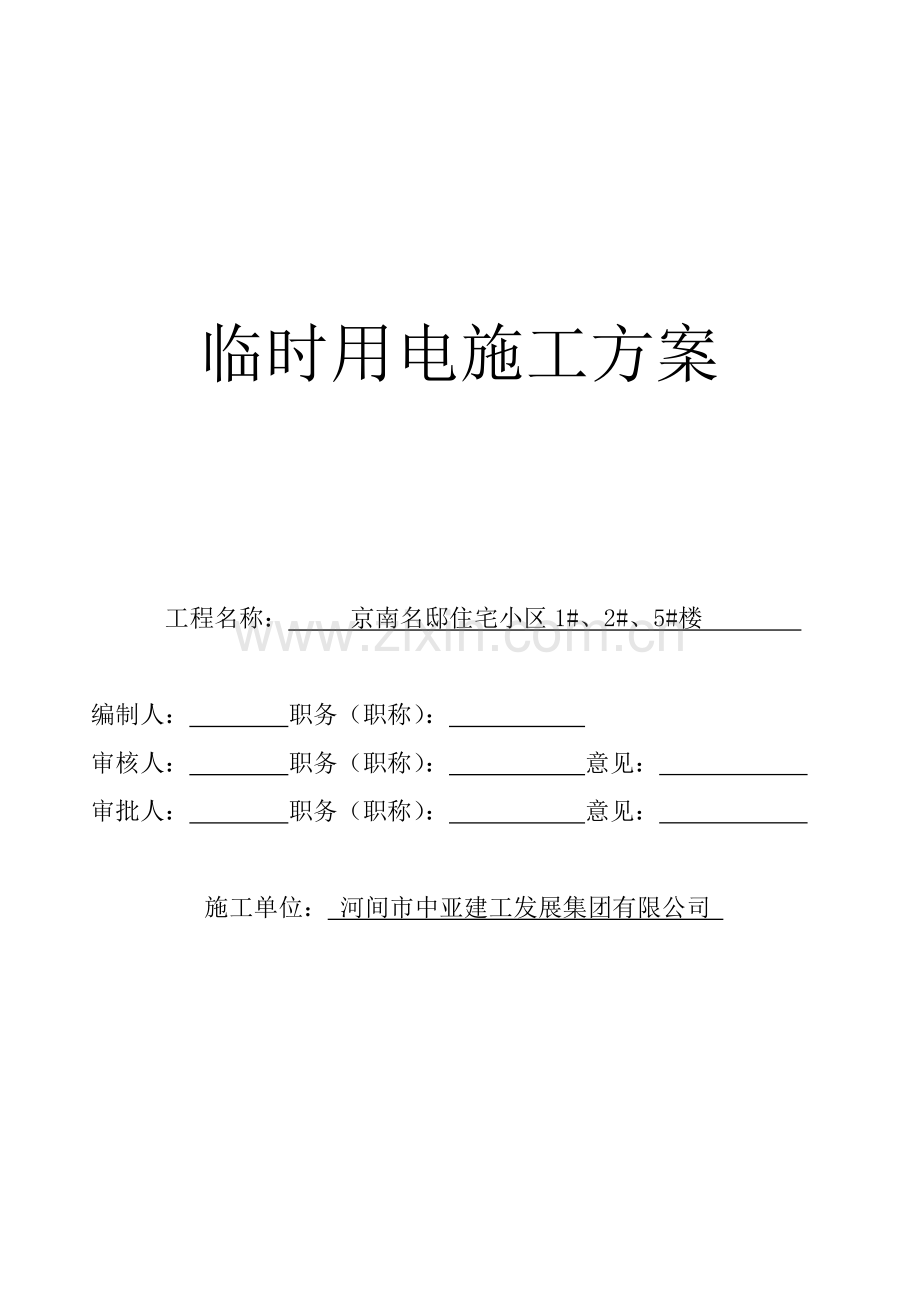

临时用电施工方案

工程名称： 京南名邸住宅小区1#、2#、5#楼

编制人： 职务（职称）：
审核人： 职务（职称）： 意见：
审批人： 职务（职称）： 意见：

施工单位： 河间市中亚建工发展集团有限公司

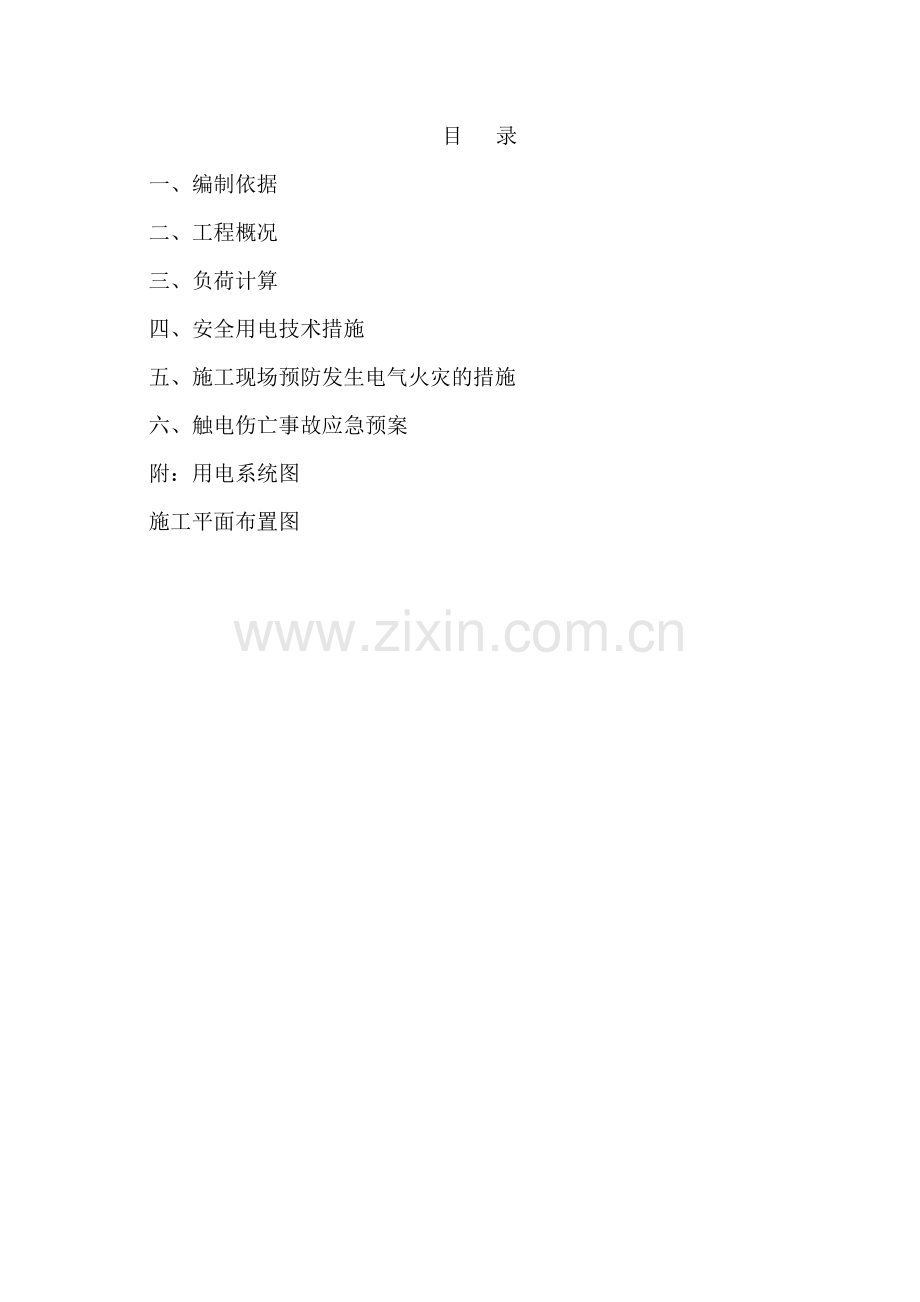

目 录
一、编制依据
二、工程概况
三、负荷计算
四、安全用电技术措施
五、施工现场预防发生电气火灾的措施
六、触电伤亡事故应急预案
附：用电系统图
施工平面布置图

一、编制依据
施工现场临时用电安全技术规范JGJ46-2005
建筑施工安全检查标准。（JGJ59-2011）
河北省建筑施工安全检查标准实施细则
河间市京南名邸住宅小区1#、2#、5#楼施工图
施工现场平面布置图
河间市京南名邸一期工程施工组织设计
其他相关标准
二、工程概况及施工条件
2.1本工程为河间市京南名邸住宅小区1#、2#、5#楼工程，位于河间市诗经路以南、京开路以西。建筑面积:10829.52m2。建筑层数为地下1层，地上18层，标准层高2.9米，建筑抗震设防类别为丙类，建筑结构安全等级为二级，结构使用年限为50年。
本工程在现场北侧较开阔，主要施工设备分布在在建工程1#楼北侧 ，北侧主要是木工场地，钢筋制作场地，水泥库房等设施。
临时用电电源由甲方供给，现场供电方式主要采用TN-S系统。
2、施工现场设备用电统计表如下:

机械或设备名称
型号规格
数量
额定功率
(KW)
总额定率(KW)
塔吊
QTZ40
3
27.5
82.5
混凝土输送泵
HBT80
1
90
270
钢筋弯钩机
GW40
2
3
6
钢筋调直机

1
5.5
5.5
钢筋切断机
DYQ-323
2
5.5
11
电锯
YB-2522
1
3
3

三、负荷计算

㈠、AL总配电箱
① 施工现场电动机的总用电量
∑P1=60+15+75+1+2.8+5.5+4.4+17.6+2.2+4+1.6+7.5+1.1+22=219.7KW
②施工现场电焊机的总用量：
∑P2=66+64+100=230（KVA）
③施工现场机电设备的总用电量：
需要系数K1取0.6，COSφ取0.7，需要系数K2取0.6，照明用电按施工机电设备用电负荷的10%计算，则：
∑P机电=1.10×（K1∑P1/COSφ+K2∑P2）=1.10×（0.6×219.7/0.7+0.6×230）≈358.3（KVA）
照明用电为∑P照明=∑P机电×10%=358.3×10%=35.83（KVA）
∑P总=∑P机电+∑P照明=358.3+35.83=394.11（KVA）
④ 总电流量：
同时使用系数K取0.6，COSφ取0.75，
I总=k∑P总/ √3×U×cosφ
=0.6×394.11×1000/ √3×380×0.75
=479.04（A）
查表选：BLV—3×185+1×95铝芯电缆线。
现场机电设备总用电量为394.11KVA，目前甲方提供总功率500KWA的变压器，满足施工高峰期使用要求。由总配电箱，再向下分4路二级配电箱，具体分路见临电系统图，简要说明如下：
AL总配电箱：变压器至总配电箱
AL1分箱：控制钢筋弯钩机、钢筋调直机、钢筋切断机、电渣压力焊、闪光对焊机、电焊机。
AL2分箱：混凝土输送泵、砂浆机、搅拌机
AL3分箱：塔吊、外用电梯、照明
AL4分箱：蛙式打夯机、振动棒、电锯、平刨、平板振动器
㈡AL至AL1分配电箱
①用电量
需要系数K1取0.6，COSφ取0.7，需要系数K2取0.6
作业面电动机设备的用电量为：
ΣP1= k1ΣP1/cosΦ =0.6×（1+2.8+5.5）/0.7=8（KVA）
作业面焊机用电量为：
ΣP2= k2ΣP2=0.6×（64+100+66）=138（KVA）
故其作业面设备总用电量合计为：
ΣP=ΣP1+ΣP2=8+138=146（KVA）
②电流量
同时使用系数K取0.75，COSφ取0.7
I=KΣp/√3×U×cosφ=0.75×146×1000/√3×380×0.7=237（A）
查表选：XV—3×95＋2×35电缆。
AL1至钢筋弯钩机开关箱
需要系数K1取0.6，COSφ取0.7
ΣP弯钩=P弯钩/cosΦ=1/0.7=2（KVA）
I弯钩=kΣP弯钩/√3 UcosΦ=0.6×2×1000/√3×380×0.7=3（A）
选用DZ15LE—20/4900漏电开关.
查表选：XV—5×4电缆。
AL1至调直机开关箱
需要系数K1取0.6，COSφ取0.7
ΣP调直=P调直/cosΦ=2.8/0.7=4（KVA）
I调直=kΣP调直/√3 UcosΦ=0.6×4×1000/√3×380×0.7=6（A）
选用DZ15LE—20/4900漏电开关.
查表选：XV—5×4电缆。
AL1至钢筋切断机开关箱
需要系数K1取0.6，COSφ取0.7
ΣP切断=P切断/cosΦ=5.5/0.7=8（KVA）
I切断=kΣP切断/√3 UcosΦ=0.6×8×1000/√3×380×0.7=11（A）
选用DZ15LE—30/4900漏电开关.
查表选：XV—5×6电缆。
AL1至电渣压力焊
需要系数K1取0.6，COSφ取0.7
ΣP电渣压力= k1ΣP1=0.6×64=38.4（KVA）
I对焊=kΣP对焊/√3 UcosΦ=0.6×38.4×1000/√3×380×0.7=50（A）
选用DZ15LE—100/4900漏电开关.
查表选：XV—3×35+2×16电缆。

AL1至闪光对焊机开关箱
需要系数K1取0.6，COSφ取0.7
ΣP对焊= k1ΣP1=0.6×100=60（KVA）
I对焊=kΣP对焊/√3 UcosΦ=0.6×60×1000/√3×380×0.7=80（A）
选用DZ15LE—100/4900漏电开关.
查表选：XV—3×35+2×16电缆。
AL1至电焊机开关箱
需要系数K1取0.6，COSφ取0.7
ΣP电焊= k1ΣP1=0.6×66=39.6（KVA）
I电焊=kΣP电焊/√3 UcosΦ=0.6×39.6×1000/√3×380×0.7=52（A）
选用DZ15LE—100/4900漏电开关.
查表选：XV—3×35+2×16电缆。
（三）AL至AL2分配电箱
①用电量
需要系数K1取0.6，COSφ取0.7
作业面电动机设备的用电量为：
ΣP1= k1ΣP1/cosΦ =0.6×（75+15+7.5）/0.7=84（KVA）
②电流量
同时使用系数K取0.6，COSφ取0.7
IAL2二级箱=KΣp/√3×U×cosφ=0.6×84×1000/√3×380×0.7=109（A）
查表选：XV—3×50＋2×25电缆。
AL2至砼输送泵开关箱
①用电量
需要系数K1取0.6，COSφ取0.7
ΣP砼=P砼/cosΦ=75/0.7=107（KVA）
I砼=kΣP砼/√3 UcosΦ=0.6×107×1000/√3×380×0.7=139（A）
选用DZ15LE—150/4900漏电开关.
查表选：XV—3×50+2×25电缆。
AL2至搅拌机开关箱
需要系数K1取0.6，COSφ取0.7
ΣP搅拌机=P搅拌机/cosΦ=15/0.7=22（KVA）
I搅拌机=kΣP搅拌机/√3 UcosΦ=0.6×22×1000/√3×380×0.7=29（A）
选用DZ15LE—40/4900漏电开关.
查表选：XV—5×4电缆。
AL2至砂浆机开关箱
需要系数K1取0.6，COSφ取0.7
ΣP砂浆机=P砂浆机/cosΦ=7.5/0.7=11（KVA）
I砂浆机=kΣP砂浆机/√3 UcosΦ=0.6×11×1000/√3×380×0.7=15（A）
选用DZ15LE—30/4900漏电开关.
查表选：XV—5×4电缆。
（四）AL至AL3分配电箱
①用电量
需要系数K1取0.6，COSφ取0.7
作业面电动机设备的用电量为：
ΣP1= k1ΣP1/cosΦ+ΣP照明=0.6×（30+22）/0.7+33.07=77.67（KVA）
②电流量
同时使用系数K取0.6，COSφ取0.7
IAL3二级箱=KΣp/ √3×U×cosφ
=0.6×77.67×1000/ √3×380×0.7=101（A）
查表选：XV—3×25+2×16电缆。
AL3至塔吊开关箱
需要系数K1取0.6，COSφ取0.7
ΣP塔吊=P塔吊/cosΦ=30/0.7=43（KVA）
I塔吊=kΣP塔吊/√3 UcosΦ=0.6×43×1000/√3×380×0.7=56（A）
选用DZ15LE—100/4900漏电开关.
查表选：XV—3×25+2×16电缆。
AL3至施工电梯开关箱
需要系数K1取0.6，COSφ取0.7
ΣP电梯=P电梯/cosΦ=22/0.7=32（KVA）
I电梯=kΣP电梯/√3 UcosΦ=0.6×32×1000/√3×380×0.7=42（A）
选用DZ15LE—60/4900漏电开关.
查表选：XV—5×10电缆。
AL3至照明
ΣP照明=33.07
I照明= P／U线=33.07×1000/220=151A
查表选：XV—3*10橡皮绝缘导线
（五）AL至AL4分配电箱
①用电量
需要系数K1取0.6，COSφ取0.7
作业面电动机设备的用电量为：
ΣP1= k1ΣP1/cosΦ=0.6×（4+1.6+4.4+17.6+2.2）/0.7=25.5（KVA）
②电流量
同时使用系数K取0.6，COSφ取0.7
IAL4二级箱=KΣp/ √3×U×cosφ
=0.6×25.5×1000/ √3×380×0.7=33（A）
查表选：XV—5×10电缆。
AL4至电锯开关箱
①用电量
需要系数K1取0.6，COSφ取0.7
ΣP电锯=P电锯/cosΦ=1.6/0.7=2.3（KVA）
I电锯=kΣP电锯/√3 UcosΦ=0.6×2.3×1000/√3×380×0.7=3（A）
选用DZ15LE—30/4900漏电开关.
查表选：XV—5×4电缆。
AL4至平刨开关箱
①用电量
需要系数K1取0.6，COSφ取0.7
ΣP平包=P平包/cosΦ=4/0.7=6（KVA）
I平包=kΣP平包/√3 UcosΦ=0.6×6×1000/√3×380×0.7=8（A）
选用DZ15LE—30/4900漏电开关.
查表选：XV—5×4电缆。
AL4至振动棒开关箱
①用电量
需要系数K1取0.6，COSφ取0.7
ΣP振动棒=P振动棒/cosΦ=17.6/0.7=25.1（KVA）
I振动棒=kΣP振动棒/√3 UcosΦ=0.6×25.1×1000/√3×380×0.7=32.7（A）
选用DZ15LE—60/4900漏电开关.
查表选：XV—5×10电缆。
AL4至平板振动器开关箱
①用电量
需要系数K1取0.6，COSφ取0.7
ΣP平板=P平板/cosΦ=2.2/0.7=3.1（KVA）
I平包=kΣP平包/√3 UcosΦ=0.6×3.1×1000/√3×380×0.7=4（A）
选用DZ15LE—30/4900漏电开关.
查表选：XV—5×4电缆。
AL4至蛙夯开关箱
需要系数K1取0.6，COSφ取0.7
ΣP蛙夯=P蛙夯/cosΦ=4.4/0.7=6.3（KVA）
I蛙夯=kΣP蛙夯/√3 UcosΦ=0.6×6.3×1000/√3×380×0.7=8.2（A）
选用DZ15LE—30/4900漏电开关.
查表选：XV—5×4电缆。
四、安全用电技术措施
本工程根据部颁布标准JGJ46-2005，采用TN-S系统，实行三级配电两级保护，为了安全用好电，制定如下技术措施：
1、施工现场TN-S供电系统供电，本楼施工现场总配电柜中零线做出重复接地后引出一根专用PE线，除了总箱外，其它各处不得把N线和PE线连接，PE线上不许安装开关和熔断器，也不得把大地兼做PE线，PE线也不得进入漏电保护器，将电气设备的金属外壳与保护零线连接。
2、设置漏电保护器
（1）施工现场的总配电箱和开关箱设置两极漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。
（2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。
开关箱处内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。潮湿场所用的电器设备开关箱，水泵控制箱、流动箱内的漏电保护器其额定漏电动作电流应不大于15mA，动作时间小于0.1s。
3、电气设备的设置符合下列要求：
（1）设置室外总配电箱分配电箱和开关箱，实行分级配电。
（2）动力配电箱与照明配电箱分别设置。
（3）开关箱由末级分配电箱配电，开关箱实行“一机一箱一闸一漏” 制。
（4）总配电箱设在靠近电源的地方，分配电箱装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
（5）配电箱、开关箱周围不得堆入任何有碍操作、维修的物品 ，周围应有足够两人同时工作的空间。
（6）配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的中心与地面的垂直度距离为1.5m移动式开关箱的中心与地面的垂直距离0.8m。配电箱、开关箱铁板厚度大于1.5mm。
（7）配电箱、开关箱中导线的进线口和出线口设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
（8）保护零线不得装设开关或熔断器。
（9）保护零线的截面应不小于工作零线的截面。同时必须满足机械强度要求。
（10）手持式电动工具的外壳、手柄、负荷线，插头开关等，必须完好无损，使用前必须作空载检查，运转正常方可使用。
（11）在潮湿和易触及带电体场所的照明电源不得大于24伏，在特别潮湿的场所，导电良好的地面工作的电源电压不得大于12伏。使用行灯的电源电压不超过36伏，灯体与手柄应坚固，，灯头无开关，灯泡外部有保护网。
4、电气设备的安装
（1）配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体坚固在配电箱箱体内，金属板与配电箱作电气连接。
（2）配电箱、开关箱内的各种电器按规定的位置坚固在安装板上，不得歪斜和松动。
（3）配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线端子板分设。保护零线严禁通过任何开关和熔断器，保护零线做为接替保护的专用线，要单独用一线，不能代作他用，即必须采用目前的五芯电缆，重复接地一定充分利用主体接地。
（4）配电箱、开关箱的连接线应采用绝缘导线。
（5）各种箱体的金属构架、金属箱体、金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护接零应经过接线端子板连接。
（6）配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线留出适当余度，以便检修。
（7）剥削处不应过长，导线压头应牢固可靠，多股导线不应盘固在盘板上，应加装压线端子备的开关箱处设置重复接地。接地体采用3根2.5米Φ50镀锌钢管，间距5m ,接地线用40×4扁钢，与接地体焊接引上到箱内，与PE线相连接，要求每个重复接地阻值小于10Ω。
5、施工现场的电缆线路
（1）临时电缆线路必须采用埋地引入建筑物内，严禁沿地面敷设。电缆垂直敷设的位置充分利用在建工程的竖井、垂直孔洞等，同时应靠近负荷中心，固定点每楼层不得小于2处。
（2）电缆在室处直接埋地敷设的深度不小于0.7m，并在电缆上下左右各均匀铺设不小于50mm厚的细砂，然后覆盖砖硬质保护层。
6、电气设备的操作与维修人员符合以下要求：
（1）施工现场内临时用电的安装和维修必须由经过培训后取得上岗证书的专业电工完成。
（2）各类用电人员应做到。
Ａ、掌握安全用电基本知识和所用设备的性能；
Ｂ、使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施完好，严禁设备带“病”运转；
Ｃ、停用的设备必须拉闸断电，锁好开关箱；
Ｄ、保护设备的负荷线、保护零线和开关箱；
Ｅ、搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
7、电气设备的使用维护
（1）施工现场的所有配电箱、开关箱每月一次检查和维护，检查、维护人员必须是专业电工，工作时必须穿戴好绝缘用品，必须使用电工绝缘工具。
（2）检查维修配电箱、开关箱时，必须将前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
（3）配电箱盘面上标明各路的名称、用途；同时要作出分路标记。
（4）总、分配电箱门应配锁，配电箱和开关箱应指定专人负责、施工现场停止作业1小时以上时，将动力开关箱上锁。
（5）各种电气箱内不允许放置任何杂物，并应保持清洁。箱内不得挂接其它临时用电设备。
8、安全用电组织措施
（1）建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。
（2）建立安全检测制度。从临时用电工程开始，定期对临时用电工程进行检测，主要内容是：接地电阻值、电气设备绝缘电阻值、漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。
（3）建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修记录，记载维修时间、地点、设备内容、技术措施、维修人员、验收人员等。
（4）建立安全用电制度。
Ａ、持证上岗制施工现场的施工用电必须由持证上岗的专职电工负责，其它任何工种、个人不得私自乱动，违者按违章处理。
Ｂ、停电顺序：开关箱→分配电箱→总配电箱，而全部停电或部分停电的检修工作必须遵循：停电、验电、放电，装临时接地线，设备遮栏，标挂警示牌，其步骤不得省略或跳过。
Ｃ、验电措施在停电之后必须履行验电手续，不能只看指示灯信念信号或控制开关，还应用验电笔等工具进行认真检验，以确定确实无电。对于一些特殊线路、设备，有残存静电的则必须进行放电，放电必须用专用导线，不能用手去摸导线。
Ｄ、装设遮栏和标挂警示牌，检修时，可对带电部分进行遮栏，防止触电，为防止他人误合闸，可在相应的位置设置会对性的警示牌。
Ｅ、临时配电箱加锁制度 为防止某些不听从教育的人误合闸，对于现场的配电箱，加锁防护，电工专人保管。
Ｆ、如需对线路进行不停电检修时，必须严格监护，保证足够的安全距离，工人使用的工具要合格，检修人员要经过严格的培训和训练，熟练掌握不停电检修技术与安全操作知识。
9、接地接零保护
(1)重复接地位置:置塔吊高架物料提升机各一组;钢筋棚一组;总开关箱一组；
(2)各种接地电阻的阻值应符合要求；
(3)保护零线每一重复接地装置的接地电阻应不大于10Ω；
(4)施工电梯、塔机防雷接地极与重复接地极共用一组接地极，阻值不大于10Ω。
五、施工现场预防发生电气火灾的措施
1、按施工组织设计，正确选择导线截面，从理论上杜绝线路过负荷使用，保护装置要认真选择，当线路出现长期过负荷时，能在规定时间内动作保护线路。
2、电气操作人员要认真执行规定，正确连接导线，要压牢、压实。各种开关触头要压接牢固，多股导线要用端子或刷锡后再与设备安装，以防加大电阻引起火灾。
3、施工现场严禁使用电炉子。使碘钨灯时，与易燃物间距要大于30cm,尽可能使用36V碘钨灯；室内不准使用功率超过100W灯泡，严禁使用床头灯。
4、 施焊时周围不能有易燃物，并备齐防火设备。电焊机要放在通风良好的地方。
5、塔吊、施工电梯等高大设备做好防雷接地。
6、存放易燃物仓库内的照明装置一定要采用防爆型设备，导线设置、灯具安装、导线与设备连接均应满足有关规范要求。
7、配电箱、开关箱内严禁存放杂物及易燃物。在总配电箱隔离开关的电源处引出消防电源，至消防水泵控制箱。
8、施工现场一旦发生电气火灾时，扑灭火灾应注意以下事项：
（1）迅速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄的工具。当火灾离开关较远需剪断电线时，火线和零线应分开错位剪断，以免在钳处造成短路，并防止电源线掉在地上造成短路使人员触电。
（2）当电源线因其它原因不能及时切断，需一方面派人去供电端拉闸，
另一方面灭火时，人体各部位与带电体应保持一定充分的距离，必须穿戴绝缘用品。
（3）扑灭电气火灾时要用绝缘性能好的灭火剂如干粉灭火器，二氧化碳灭火器，1211灭火器或干燥砂子，严禁使用导电灭火剂进行补救。
六、触电伤亡事故应急预案
1、项目部（基层单位）施工现场安全领导小组，负责施工过程可能造成的触电伤亡事故的处置。
2、当发生人员触电事故时，项目部（基层单位）现场人员应立即对触电人按下列要求进行紧急挽救。
（1）首先切断电源开关或用电工钳子、木把斧子将电线截断以断开电源;
（2）距电源开关较近或断开电源有困难时，可用干燥的木辊、竹竿等挑开触电者身上的电线或带电体。
（3）可用几层干燥的衣服将手裹住，或站在干燥的木板上，拉触电者的衣服，使其脱离电源。
3、当触电者脱离电源后，应根据触电的轻重程度，采取不同的急救措施。
（1）如果触电者受的伤害不严重，神志还清醒，或虽曾一度昏迷，但未失去知觉，要使之就地休息1-2小时，并严密注意观察;
（2）如果触电者受的伤害较严重，无知觉，无呼吸，但心脏停止跳动时，应立急进行人工呼吸。如有呼吸，但心脏停止跳动，则应采用胸外心脏挤压法。
（3）如果触电者的伤害很严重，心脏和呼吸都已停止跳动，瞳孔放大，失去知觉，则必须同时采取人工呼和浩吸和胸外心脏挤压两种方法。
4、做人工呼吸要有耐心，并坚持抢救6小时以上，直到把人救活，或者确诊已经死亡为止。
5、如果需要送医院抢救，在途中不能中断急救工作。
6、对于与触电同时发生的外伤，应分别情况处理。对于不危及生命的轻度外伤，可以放在触电急救之后处理。对于严重的外伤，应于人工呼吸和胸外心脏挤压法同时处理。如伤口出血，应与止血。为了防止伤口感染，应当与以包扎。
7、可能对区域内外人群安全构成威胁时，必须对与事故救援无关的人员进行疏散。
8、事故发生后，应立即上报分公司及公司应急救援办公室。事故报告内容应包括事故发生的时间、地点、部位(单位)、简要经过、伤亡人数和已采取的应急措施等。
9、应急信息的对外传递由公司应急救援指挥中心按照《事故管理规定》中的上报程序执行。
10、事故的预防由质量安全部按照《事故、事件、不符合控制程序》的日常工作检查、纠正落实。
