任务五-同坡屋面的交线.ppt

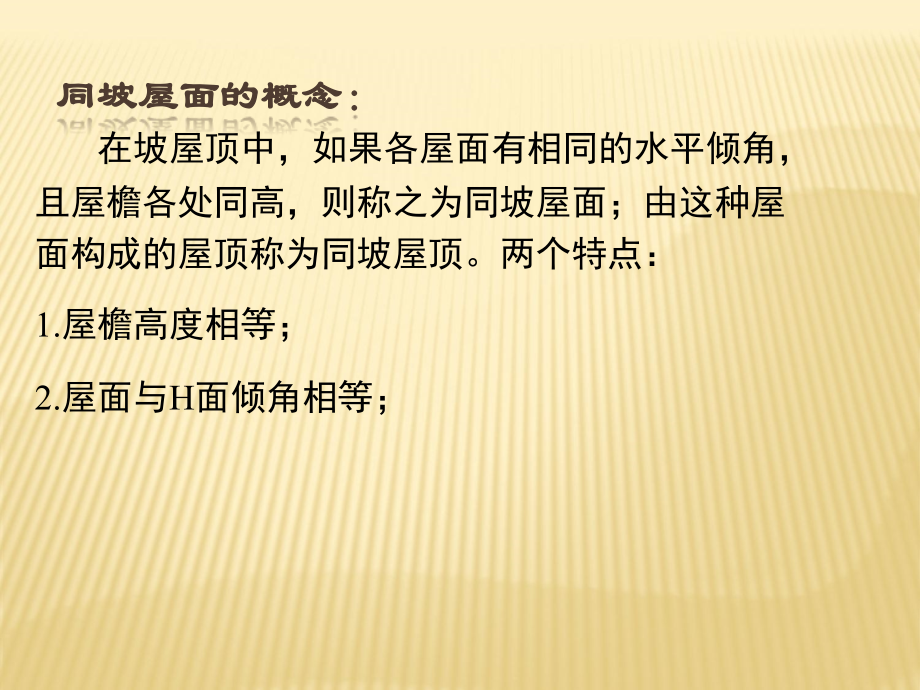

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,任务五 同坡屋面的交线,同坡屋面的概念：,在坡屋顶中，如果各屋面有相同的水平倾角，且屋檐各处同高，则称之为同坡屋面；由这种屋面构成的屋顶称为同坡屋顶。两个特点：,1.,屋檐高度相等；,2.,屋面与,H,面倾角相等；,同坡屋面屋顶立体图,平脊,斜脊,屋面交线交点,斜沟,屋檐多边形,双坡屋面房屋,双坡屋面房屋,双坡屋面投影如何画？,四坡屋面房屋的三面正投影,同坡屋面的特征：,1.,屋檐线相互平行且等高的两坡面如相交，必相交成水平屋脊线，其水平投影与 两屋檐线的水平投影平行且等距,.,同坡屋面的特征：,2.,屋檐线相交的两坡面,必交成斜脊线或天沟线,斜脊线位于凸墙角处，天沟线位于凹墙角处。当屋檐线相交成直角时两无论是天沟线或斜脊线,它们的水平投影与屋檐线的水平投影都成,45,角。,同坡屋面的特征：,3.,在屋面上如果有两条交线交于一点，必有第三条交线交于此点，这个点就是三个相邻屋面的公有点。,同坡屋面的三视图画法：,俯视图主视图左视图,先作平面图：,（,1,）作屋檐的投影；,（,2,）作相邻屋檐的角平分线；,（,3,）根据先碰先相交作斜屋,脊和平屋脊；,然后根据,“,长对正，高平齐，,宽相等,”,作正视图和侧视图；,30,30,30,同坡屋面的三视图画法：,俯视图主视图左视图,补出同坡屋面的左视图：,三视图：,同坡屋面三视图：,练习：已知四坡屋面的倾角,=30,及檐口线的,H,投影，求屋面交线的,V/H,投影。,30,首先作出平面图投影,
