东福路道路及人行道施工组织设计方案.doc

东福路道路及人行道施工组织设计方案

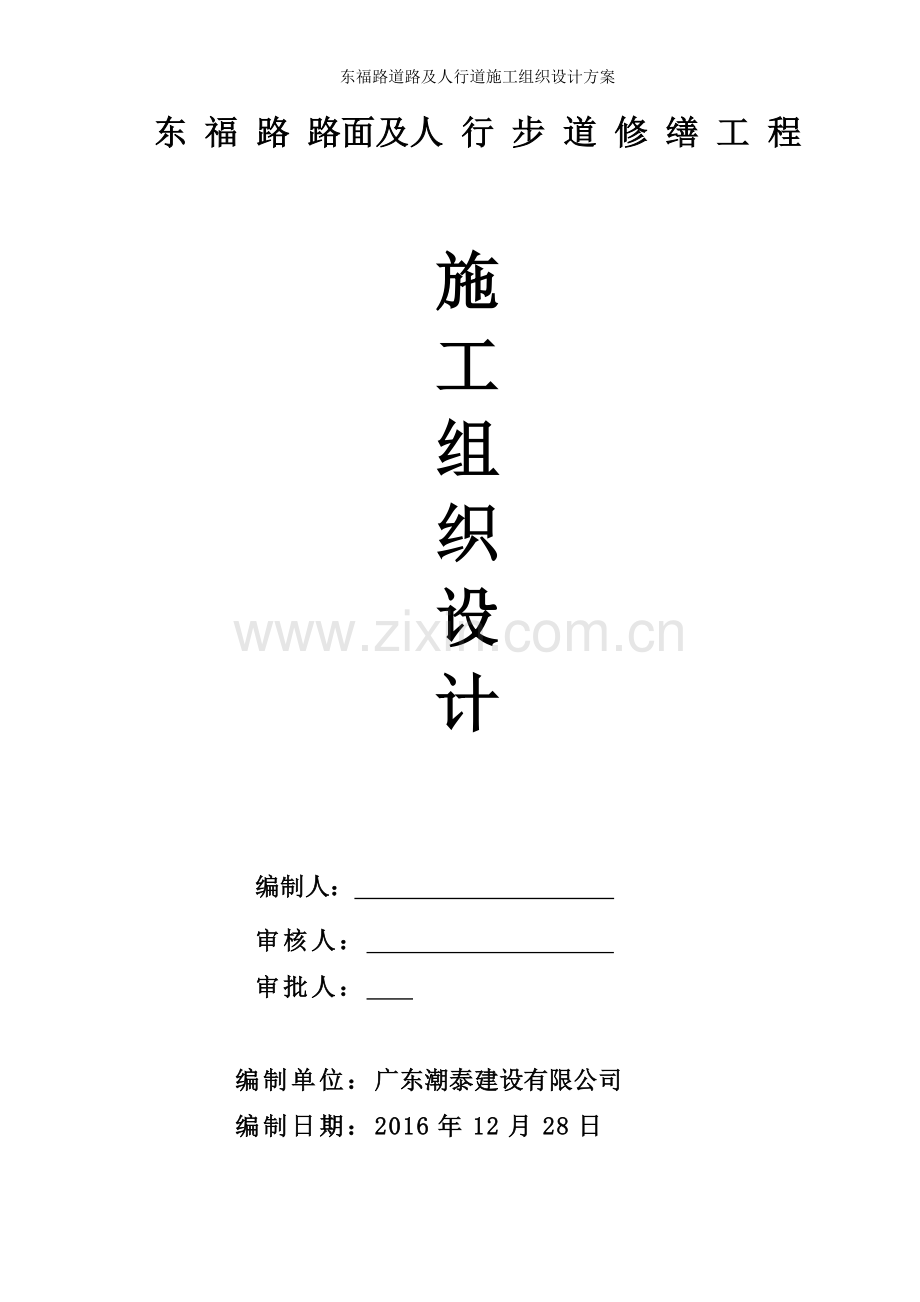

东 福 路 路面及人 行 步 道 修 缮 工 程

施
工
组
织
设
计

编制人：
审核人：
审批人：

编制单位：广东潮泰建设有限公司
编制日期：2016年12月28日

目 录
第一章 概 况 1
1.1、编制依据 1
1.2、工程概况 1
第二章 施工部署 3
2.1、前期准备 3
2.2、技术准备 3
2.3、人员组织 3
2.4、拟投入本工程的机械、设备计划表 4
第三章 主要的施工方法及技术措施 6
3.1、测量放样 6
3.2、主要工序及施工方案 6
第四章 质量保证措施 9
4.1、质保体系及质保要求 9
4.2、组织保证措施 9
4.3、制度保证措施 10
4.4、技术保证措施 11
第五章 工期保证措施 13
5.1、工期计划 13
5.2、工期保证措施 13
第六章 安全、文明及其他保证措施 15
6.1、安全管理总目标 15
6.2、安全生产保证措施 15
6.3、文明施工措施 17
6.4、雨季、防台及防高温施工措施 17
6.5、环境保护措施 19

第一章 概 况
1.1、编制依据
1.1.1、广东潮泰建设有限公司与业主签订的《东福路人行步道修缮工程》；
1.1.2、吉林省中天建筑规划设计研究有限公司设计的《东福路人行步道修缮工程施工图设计》；
1.1.3、公司类似工程项目技术数据和施工经验；
1.1.4、现行有关设计及施工验收规范标准，有关主管部门颁发的有关规范、标准。
1.2、工程概况
1.2.1 、工程内容
本工程主要建设内容为266.458米道路人行道拆除重建、新建26米围墙、56米围墙装饰装修、铺设部分路灯管线。
1.2.2、主要参建单位：
施工单位：广东潮泰建设有限公司
设计单位：吉林省中天建筑规划设计研究有限公司
监理单位：广东中水工程监理有限公司汕头第一分公司
建设单位：汕头市金平区金厦街道办事处
1.2.3、工程造价：549347.09元
1.2.4、工 期：40日历天
1.2.5、质量目标：合格
1.2.6、主要工程量:
(1)新建砖墙：10.1m3
(2)人行道砖：2198m2
(3)20厚砼路面：69m2
(4)路侧、平石：各558m
(5)路灯保护管：246m
(6)新建雨水井：7座等
第二章 施工部署
2.1、前期准备
施工前充分做好各项准备工作，包括控制测量工作；原材料检验，砂浆、砼配合比设计；施工用水；电力供应；道路交通疏解；管线调查；施工材料等统筹安排；进场人员安全教育等确保满足施工需要。
2.2、技术准备
2.2.1、技术文件：项目总工将组织项目部工程技术人员，进一步熟悉施工图纸和设计文件，了解并掌握设计意图，并对施工现场作进一步的实地察看，然后根据各种管线所处的位置以及技术要求的不同来编制本施工方案，并上报监理工程师审查批准。
2.2.2、及时办理相关报验报批手续；
2.2.3、向参加施工的全体人员进行技术、安全等方面的交底。
2.3、人员组织
根据合同要求和我部总体施工计划，为顺利完成市政地面管线工程，我公司组织具有丰富施工和管理经验的工程技术人员担任项目主管和技术主管，并组织技术过硬、操作熟练的现场技术人员和进行监督作业。
2.3.1、项目部组织机构框架图：

项目经理
唐平

技术负责人
陈荣武

资料员
陈惠萍
材料员
陈惠香
质检员
林壮垚
安全员
刘键涛
施工员
罗小鲲

2.3.2、拟投入本工程的劳动力计划表：
年度
月份
类别与工种

2017年
备注
一月
二月
1日
10日
20日
30日
1日
10日

生产工人
管道工
3

钢筋工
5
5
5
5
5
0

模板工
5
10
10
10
10
0

砼工
5
10
10
10
10
0

电工
2
2
2
2
2
2

电焊工
3
3
3
3
3
3

普工
2

合 计
6

25

2.3.3、其他人员配置：将根据实际情况，合理调配，及时安排，以满足施工需要。

2.4、拟投入本工程的机械、设备计划表
拟投入本工程的机械、设备计划表
机械名称
规格型号
用途
数量（台）
吊车
25
25T
1（备用）
挖掘机
200
1.0M3
1
挖掘机带炮头
200

1（备用）
装载机
50
3m3
1（备用）
小型夯实机

3
发电机
柴油机
5020
各1
钢筋切断机
40-1
4
2
钢筋弯曲机
1
5
2
电焊机
6-350
24
3
全站仪
拓普康3002
坐标测量
1
水准仪
北京3-1
水准点传递高程控制
2
台秤
500
现场材料进场及消耗计量
1
震动台

砼试块制作
2
试块模具
150×150×150
砼试块制作
6

第三章 主要的施工方法及技术措施
3.1、测量放样
3.1.1、根据设计图纸及项目部实际地下管线探索结果，利用仪器，将管线中线、标高测量放样，并用木桩做好标识，做好保护工作。
3.1.2、开挖沟槽施工前，由测量工程师做好放样交底工作，经技术主管审查无误后，给现场施工员、施工班长技术交底。让操作工人都能知道开挖深度，随时检查复核，避免出现超挖或欠挖的情况。
3.2、主要工序及施工方案
3.2.1、人行道施工：
人行道结构为：采用 10 厚C20砼+2 厚M10水泥砂浆调平层+6 厚人行道面砖
人行道施工流程：
测量、放线→清理基层→砼垫层→砂浆调平层→人行道砖铺装→成品保护
（1）测量、放线
开工前，我项目部将交接测量控制点，施工方将测的桩位、点线、标高加以确定并保护好，并尽快进行施工放样测量。按照施工图及现场情况，每隔 10m 设置一个标高控制桩。
（2）清理基层
将基层表面的积灰及杂物等清理干净。如局部凹凸不平，应将凸处凿平，凹处补平。
（3）砼垫层
砼浇筑前清除基底杂物，铺砼厚度略高于找平堆，随即用平板式振动器振捣，根据浇筑区排号依次成排平拉慢移，顺序前进，移动距离应使平板振动器的平板能压盖已振捣完的砼边缘50左右，以防漏振。应连续进行，如必须间歇,其间歇时间尽量缩短,并应在前层含接砼初凝之前一般≤2h,商品砼供应站所用水泥及当时气温及外加剂情况具体而定.时间过长应做施工缝处理。
砼养护：已浇筑的砼垫层应在12h左右覆盖一层塑料薄膜二层毛毯,塑料薄膜和毛毯一定要该 3严实.保温养护7天。
（4）砂浆调平层
按按水平线定出砂浆虚铺厚度（经试验确定）拉好十字线， 即可铺筑砂浆。用3干硬性水泥砂浆，铺好后拍实、用抹子找平，其厚度适当高出水平线 2~3.
（5）人行道砖铺装
铺砌时，按桩线高程，由第一行道板横挂线绷紧，按线按标准缝宽砌上一行样板砖，然后纵线不动，横线平移，摊铺平砂浆后，依次按线及样板砖铺砌。铺砌时，道砖要轻放，用木锤轻击道板的中心，若不平，拿起道板平垫砂浆重新铺砌，必须按设计要求花样摆放砖块,铺平、安放稳固。
在铺砌过程中，班组设专门人员不断地检查缝距、缝的直顺度、宽窄均匀度以及道板的平整度，发现有不平整的块，及时进行更换。
 3.2.2、侧石施工：
人行道尺寸为： 99*45*12
侧石质量符合要求，表面无残缺现象。侧石安装前按图纸逐桩测量其施工标高及应有宽度，当不符合图纸规定时，应进行修整。合格的预制块在运输时要轻拿轻放，避免损坏。侧石应埋砌稳固，顶面平整，线条顺直，曲线圆顺，缝宽均匀，勾缝密实。基础和台背填料夯击密实。
 3.2.3、管线埋设：
铺设路灯管线：采用Ø63管
开挖前，测量先放出开挖中线，并用白灰洒出中心线。开挖时应有测量配合指导，切勿超挖、欠挖。开挖土方时采用人工开挖。开挖后基底整平处理采用人工夯实。按照施工图纸预埋相应的电缆套管，下管前进行外观检查，如发现裂缝、弯瘪等缺陷，应进行更换后方可下管。

第四章 质量保证措施
4.1、质保体系及质保要求
4.1.1、本工程的质量目标：工程质量，合同履约率100%，分部、分项工程合格率100%。
4.1.2、建立行之有效的质量管理体系，通过对总体质量目标的合理分解，通过过程管理，实现过程精品，以确保实现总体质量目标。
4.1.3、结合我公司质量目标：单位工程、分部、分项工程合格率90%以上，顾客满意率≥90%，返工损失率≤0.5‰。
4.1.4、为确保工程质量目标的实现，公司按19002：1994—9002：1994标准建立质量保证体系，并持续保持有效性。
4.1.5、在施工过程中认真加强施工技术管理和质量管理。全体管理人员必须严格执行国家和地方各级政府部门颁发的各项规范、规程和标准，严格执行本公司制定质量程序文件（包括各项技术管理和质量管理制度），严格履行自己的岗位责任制和质量责任制，树“百年大计，质量第一”、“质量是企业的生命”、“以质量求效益，以质量求信誉，以质量求发展”的思想，树立牢固的质量意识，实现工程质量合同目标。
4.2、组织保证措施
4.2.1、成立质量管理（）领导小组：项目经理为组长，总工程师为副组长，组员由技术部主管工程师、试验、测量、物资等部门负责人及各工班有关人员组成。
4.2.2、建立质检机构： 项目部质安部设专职质检工程师组成，各工班内设兼职质检员。各个工序完工后，必须经质安部签认后方可进行下一道工序。
4.3、制度保证措施
4.3.1、做好培训工作，认真学习设计图纸及技术规范和操作规程，高标准地建设好本项工程。
4.3.2、工程全面贯彻执行9002体系标准，按照国标标准及业主要求施工。
4.3.3、分项目、分工序实行专项质量管理，上至项目经理，下到操作者均制定岗位责任制，签定质量保证书。
4.3.4、制定以群众自检为基础，质检员专检、互检和质检工程师专检、抽检相结合的质量检查制度和工前试验、工中检查、工后检验的质量检验制度。
4.3.5、严格执行隐蔽工程的检查签证制度，隐蔽工程未经检查签证，不得进行下一道工序施工。实行工序间的转序检查，每一道工序完成后，经自检、专检达标后，经监理工程师工程师检查签证后，方可进行下一道工序施工。
4.3.6、坚持“三服从、五不施工、一票否决”制度。即进度、工作量、计量支付服从工程质量；施工准备工作不充分不施工、设计图纸没有自审和会审不施工、没有进行技术交底不施工、必须的试验未达到标准不施工、施工方案和质保措施未确定不施工；坚持质量一票否决权制。
4.3.7、实行质量监督制度。无条件接受建设单位和监理工程师工程师管理，为质监人员提供检测仪器，创造质量检测、检验条件，配合做好工程质量复检工作，提供准确的技术数据和自检资料。
4.4、技术保证措施
4.4.1、推行全面质量管理，广泛开展小组活动。对关键工程，组织专家攻关。贯彻9002国际质量标准体系，编制项目《质量计划》，实行标准化作业。
4.4.2、加强计量、测量、试验工作；严格控制混凝土的配合比；试验室配备足够的试验设备，并随工程进展及时进行试验检验工作。
4.4.3、严格把好材料关。本工程所需的原材料、设备一律从正规厂家购进，只采用通过国家认证合格的产品或建设单位推荐使用的合格产品。地产材料的品质符合国家现行标准。材料进场后经工地试验室进行复检实验合格后使用，不合格材料坚决不用。
4.4.4、混凝土先按设计标号的要求做好配合比实验，拌和前石料用水清洗，严格控制砂、石用量，含泥量和水灰比，保证混凝土和易性，增加振捣的密实度，对接头部位要采用凿毛清洗的措施，保证混凝土的整体性和强度达到要求。
4.4.5、施工过程中认真积累、整理内业及原始施工资料，做到准确、详实、工整，使工程质量检验资料统一规范化，符合工程档案资料立卷归档要求。

第五章 工期保证措施
5.1、工期计划
工程计划于2016年12月30日开工，2017年2月8日完工，计划工期40天。
5.2、工期保证措施
5.2.1、坚持定期召开由施工负责人主持，各专业工程施工负责人参加的工程施工协调会议，听取关于工程施工进度问题的汇报，协调工程施工外部关系，解决工程施工内部矛盾，对其中有关施工进度的问题，提出明确的计划调整意见。
5.2.2、提前为下道工序的施工，做好人力、物力和机械设备的准备，确保工程一环扣一环地紧凑进行。对于影响工程施工总进度的关键项目、关键工序，主要领导和有关管理人员必须跟班作业，必要时组织有效力量，加班加点突破难点，以确保工程进度计划的实现。
5.2.3、按施工方案的要求配备足够的机械设备和施工机具，及时做好机械设备的保养和维修工作。
5.2.4、采用技术熟练、责任心强的人员负责各工种的管理，并保证施工强度所要求的施工人数。
5.2.5、有节奏、有重点地组织各分部分项工程施工，尽量组织流水作业，避免出现窝工现象，努力降低施工成本。

5.2.6、充分利用无雨天气，集中力量快速施工。工程施工因雨而耽搁的进度，雨后增派力量及时挽回。
5.2.7、材料后勤供应及时、杜绝停工待料现象。
5.2.8、严抓工程质量，杜绝返工。

第六章 安全、文明及其他保证措施
6.1、安全管理总目标
6.1.1、目标
1、重大因工死亡责任事故为0，死亡率为0；
2、因工重伤责任事故为0，因工轻伤责任事故≤2‰；
3、重大交通责任事故为0；
4、火灾责任事故为0；
5、杜绝因管理不善、施工方法不当而造成的机械设备、爆炸、中毒等重大事故
6.1.2、在施工的过程中，要坚持公司历来的“安全第一，预防为主”的方针，严格执行国务院、部、省、市的安全法规、规范，搞好安全教育与培训，强化员工的安全意识；保证安全专管人员的权威性，保证合理的安全投入，从制度上、组织上、技术上、投入上多管齐下，狠抓施工安全管理。
6.2、安全生产保证措施
6.2.1、组织保证措施
项目部成立以项目经理为组长，项目总工为副组长的安全生产领导小组，组员为相关部门负责人及工班有关人员。项目部配专职安全人员，工班内设专职安全员。
6.2.2、制度保证措施
1、严格按照有关安全施工的规定制度、办法执行。
2、认真遵守部颁现行安全标准，不折不扣地按标准执行。
3、建立施工安全责任制。各级负责人签订安全生产责任状，哪一级出问题，追究哪一级的责任。
4、建立安全包保制。对重点项目实行干部、班组层层包保制。
5、建立安全生产定期和不定期例会制度。每月召开一次安全生产例会，把可能存在的安全隐患消灭在萌芽状态。
6、建立安全生产定期和不定期检查制度。每月对安全生产情况进行一次检查，每季度进行一次大检查，每年配合局安全检查组进行一次检查，评比打分，奖罚分明。
6.2.3、思想保证措施
1、全体施工人员严格执行党和国家有关安全生产方针、政策、法令和安全生产技术规程。
2、增强全员安全意识。认真贯彻执行“安全生产，预防为主”的方针，打好安全基础，使各级明确自己的安全目标，制定各自的安全规划，达到全员参加，全员实施的目的。
3、抓好安全岗位培训。开工前，对所有上岗人员进行安全知识教育，分批培训，把有关安全操作规程印发给各基层单位，对照检查，对照实施，特种行业作业人员一律持证上岗。
4、随时接受上级和监理工程师单位对安全生产的督促、检查、考评，对提出的问题，马上确定方案组织实施，确保安全生产。
6.2.4、技术保证措施
1、现场所有作业人员、行政管理、参观、检查、监理工程师人员，进入现场必须戴好安全帽外，登高者必须系好安全带；特种作业人员必须持上岗证作业；各工序施工中要有严格的安全技术交底。
2、由专业人员独立编制施工用电组织设计、供电方式、配电装置的设置及其配电容量，供配电线路的走向和现场照明的设置及生活设施的用电负荷情况，编制有针对性的电器安全技术规范。
3、施工现场装备行业统一规定的标准电源箱。电器线路和用电设备安装完成后，由专业管理部门验收合格后方可运行操作。
4、经常对用设备用电设备进行安全检查、测试，每周一次测试漏电开关和接地电阻并有书面记录，发现问题，及时整改。
5、仓库设专人负责保管、看护，值班室内设报警系统，随时与派出所和消防部门取得联系。
6.3、文明施工措施
6.3.1、加强现场管理和对全体施工人员的文明教育管理工作，做到紧张有序，文明礼貌，团结协作，刻苦顽强，遵纪守法。
6.3.2、设置宣传标语和标牌，增强环保意识。
6.3.3、车辆不准带泥土出现场，如有泥砂带入场外道路，要及时清扫处理，绝不影响市容环境。
6.3.4、合理规划施工现场，将生产、生活区分开设置。
6.3.5、服从建设单位的管理。
6.3.6、搞好驻地周围的环境卫生，保持良好的生活环境。
6.4、雨季、防台及防高温施工措施
6.4.1、雨季施工措施
1、进入雨季施工前，务必先修好现场施工道路及排水沟，保证现场排水畅通，道路畅通无阻。
2、机电设备采取相应的防雨、防潮措施，并配有安全用电标识，及时对露天电箱、机电设施等安全防护进行检查，确保施工安全。
3、雷暴风雨天气，机械必须停止作业，并做好防雨、防漏电工作，现场组织专业人员进行安全检查并派人值守。
4、对职工宿舍、办公室、仓库进行检修加固、挖好排水沟，防止漏雨和积水。
6.4.2、防台风措施
1、在台风来临前要检查加固各类施工用房屋、工棚、吊机、电线杆、交通疏导用标志牌、横幅等。
2、处于风口、洼地、港区、滩涂、危房、工棚、临时房和易被大风吹倒的建，构筑物、高空设施以及易发崩塌、滑坡、泥石流等地质灾害的山区陡坡、矿山岩石、坡脚沟口等危险地段的人员必须撤离到安全地带。
3、台风期间，应作好安全保卫工作，所有材料设备堆放整齐有序，防止丢失。处在易洪易涝低洼地段的仓库、堆场等，要组织转移物资。
4、做好相关物资准备，如手电筒、蜡烛、收音机、食物、饮用水、常用药品、通讯设备等，以备急需。
5、不要靠近大树、广告牌、电线杆、高压线、高层建筑物及危房，以免被砸、被压或触电。不要在河、海的路堤或桥上行走，不要在强风影响区域开车，更不要在空旷的地方打伞避雨。
6、台风暴雨造成洪涝时，要迅速判断周边环境，尽快向山上或较高地方转移，山洪暴发时，不要沿排洪道方向跑，而要向二侧快速躲避，若有泥石流发生时，切记向泥石流两侧的方向逃生。不要攀爬带电的电线杆、铁塔等。
7、大风易刮断高压线，当发现电线断头下垂时，要迅速远避，千万不要涉水而过以防触电伤人，应立即切断电源，报警或通知电力公司抢修。
8、台风严重影响时期，户外施工人员暂停作业，并做好人员疏散工作。
6.4.3、防高温措施
1、随时跟踪天气预报，及时掌握天气变化情况，以便采取防治措施。
2、夏季施工，适当调整作息时间，采取早出晚归，中午多休息的作息安排。
3、高温季节施工，防止中暑发生，给职工发放霍香正气液、仁丹、十滴水、清凉油等药品。
4、施工现场，及时供给工人饮用茶水，高温季节烧绿豆汤等饮用水。
6.5、环境保护措施
6.5.1、认真学习地方政府有关环境保护、水利设施保护、文物保护、防止水土流失、施工现场管理等规定和文件，制定相应的措施和办法，并贯穿于施工全过程。
6.5.2、将文明施工与环境保护管理纳入常规施工管理，安排专人负责，对用于工程的各种材料机具设备摆放整齐有序，并设立标志，防、排水设施齐全，性能良好，保持工地整洁。
6.5.3、对于临时用地，不乱取弃土，合理规划，珍惜每一寸土地。施工中认真做好防护工程，防止水土流失。
6.5.4、随着工程进度的推进，及时清理施工现场，施工废水用汽车清理出场外，不随意排放，尽量维持现有渠道、道路畅通、保护生态平衡。
6.5.5、采取有效措施控制现场的各种粉尘、废气、污水、固体垃圾及噪声震动对环境的污染和危害，不在现场燃烧各种有毒的物质。
6.5.6、工程施工过程中及时清理各种垃圾、废油、废渣，及时处理废气。
6.5.7、运输道路经常洒水，避免扬尘
