中考物理总复习试卷
初中物理
注意事项：本试卷共有34道试题，总分110分。
第I卷（选择题）
本试卷第一部分共有20道试题。
一、单选题（共15小题，每小题2分，共30分）
1. 自平衡电动独轮车是一种具有自我平衡能力的交通工具．它仅靠一个刻有花纹的轮子行驶，靠传感器控制平衡，采用轻薄、大功率电动机驱动，充电快速．使用者把脚分别放在轮子两侧的宽大粗糙踏板上以后，轻轻向前倾斜身体是前进，向后倾斜是停止，向左和向右倾斜身体是转弯，当在驾驶过程中失去平衡、不得不跳下车的时候，还可以利用手上的手带来拽住独轮车，以免它失去控制造成损坏．如图所示，当某人驾驶独轮车在水平路面上匀速直线运动时，下列说法正确的是（   ）
A．独轮车轮胎上的花纹只是为了美观
B．独轮车做匀速直线运动是因为不受摩擦力
C．独轮车的重力与地面对独轮车的支持力是一对平衡力
D．人和独轮车的总质量越大，他们的惯性越大
2. 下列关于声现象的说法中，不正确的是（   ）
A．两名宇航员在太空中不能直接对话，是因为声音不能在真空中传播
B．诗句“不敢高声语，恐惊天上人”中的“高”是指声音的音调高
C．发出较强声音的喇叭能使它前面的烛焰“跳舞”，说明声音具有能量
D．听不同乐器弹奏同一首歌曲时能分辨出所用乐器，是利用了声音的音色不同

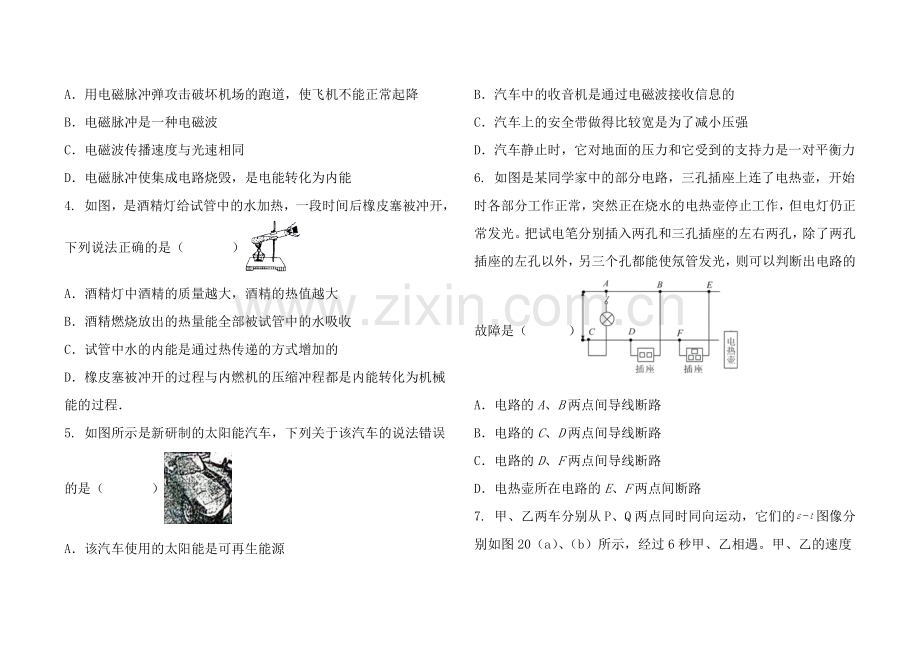

3. 电磁脉冲，是短暂瞬变的电磁现象，它以空间辐射的形式传播．通过电磁波，可对电子、信息、电力、光电、微波等设施造成破坏，可使电子设备半导体绝缘体、集成电路和一般电器的电路烧毁，甚至设备失效或永久损坏．下列说法错误的是（    ）
A．用电磁脉冲弹攻击破坏机场的跑道，使飞机不能正常起降
B．电磁脉冲是一种电磁波
C．电磁波传播速度与光速相同
D．电磁脉冲使集成电路烧毁，是电能转化为内能
4. 如图，是酒精灯给试管中的水加热，一段时间后橡皮塞被冲开，下列说法正确的是（    ）
A．酒精灯中酒精的质量越大，酒精的热值越大
B．酒精燃烧放出的热量能全部被试管中的水吸收
C．试管中水的内能是通过热传递的方式增加的
D．橡皮塞被冲开的过程与内燃机的压缩冲程都是内能转化为机械能的过程．
5. 如图所示是新研制的太阳能汽车，下列关于该汽车的说法错误的是（    ）
A．该汽车使用的太阳能是可再生能源
B．汽车中的收音机是通过电磁波接收信息的
C．汽车上的安全带做得比较宽是为了减小压强
D．汽车静止时，它对地面的压力和它受到的支持力是一对平衡力
6. 如图是某同学家中的部分电路，三孔插座上连了电热壶，开始时各部分工作正常，突然正在烧水的电热壶停止工作，但电灯仍正常发光。把试电笔分别插入两孔和三孔插座的左右两孔，除了两孔插座的左孔以外，另三个孔都能使氖管发光，则可以判断出电路的故障是（   ）
A．电路的A、B两点间导线断路
B．电路的C、D两点间导线断路
C．电路的D、F两点间导线断路
D．电热壶所在电路的E、F两点间断路
7. 甲、乙两车分别从P、Q两点同时同向运动，它们的图像分别如图20（a）、（b）所示，经过6秒甲、乙相遇。甲、乙的速度分别为V甲、V乙，P、Q间的距离为s，则（   ）
A．，米
B．，米
C．，米
D．，米
8. 在科学发展的历程中，许多学者、科学家做出了杰出的贡献，下列叙述正确的是（   ） ①沈括最早记述了“地理的两极和地磁两极不重合”的现象； ②牛顿最早利用实验测量出了大气压的数值； ③奥斯特首先发现了电磁感应现象； ④伽利略通过实验分析得出，物体的运动不需要力来维持．
A．只有①、②正确
B．只有①、④正确
C．只有②、③正确
D．只有①、③正确
9. 如图所示，对下列光学现象的描述或解释错误的是（    ）
A．图（a）雷峰塔在水中的倒影，是由光的折射造成的
B．图（b）所示是太阳光经过三棱镜色散后的色光排列情况
C．图（c）中木工师傅观察木板是否平整，是利用了光的直线传播特点
D．图（d）中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律
10. 关于能量和信息，下列说法正确的是（   ）
A．化石能源、水能、风能均是可再生能源
B．目前核电站是利用核聚变释放的能量来发电
C．光纤通信是利用激光通过光导纤维来传递信息
D．汽油机工作时，将机械能转化为内能
11. 如图所示的实验中，用来探究电磁铁磁性强弱与哪些因素有关的实验是（   ）
A．
B．
C．
D．
12. 如图所示，台秤上放置一个装有适量水的烧杯，已知烧杯和水的总质量为600g，杯的底面积为1002，将一个质量为600g、体积为3003的长方体实心物体A用细线吊着，然后将其一半浸入烧杯的水中(烧杯的厚度忽略不计，杯内水没有溢出)。则下列说法错误的是（   ）
A．物体A的密度是23
B．当物体A的一半浸入水中后，细线对物体A的拉力为4.5N
C．当物体A的一半浸入水中后，水对烧杯底部的压强增大了200
D．当物体A的一半浸入水中后，此时烧杯对台秤的压强为750
13. 如图甲所示，电源电压保持不变．闭 合开关S，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．下列叙述正确的是（   ）
A．电源电压为14V
B．图乙中 是表示电压表 V2 的示数随电流表示数变化的图线
C．滑片从b点滑到a点的过程中，电路消耗的总功率最大值为45W
D．滑片在a点时，10s内电阻R消耗的电能为l0J
14. 如图中为一轻质杠杆，可绕悬点O转到．当A端用细线挂一空心铝球，在B端悬挂质量为1.35物体时，杠杆恰好在水平位置平衡．若将铝球一半体积浸在水中，在B 端悬挂重3.5N的物体时，杠杆重新平衡，此时铝球受到的浮力为F浮．已知：：1：2，ρ铝=2.7×1033，10．设铝球实心部分的体积为V实，铝球空心部分的体积为V空．则下列结果正确的是（   ）
A．F浮=30N  V实=1×10﹣3m3
B．F浮=20N  V实=1×10﹣3 m3
C．F浮=20N  V空=2×10﹣3m3
D．F浮=30N  V空=3×10﹣3m3
15. 如图甲所示，长方体金属块在细绳竖直向上拉力作用下从水中开始一直竖直向上做匀速直线运动，上升到离水面一定的高度处．图乙是绳子拉力F随时间t变化的图象，取10．根据图象信息，下列判断正确的是（   ）
A．该金属块重力的大小为34N
B．浸没在水中的金属块受到的浮力大小是20N
C．在t1至t2时间段金属块在水中受到的浮力逐渐增大
D．该金属块的密度是3.4×1033
二、多选题（共5小题，每小题2分，共10分）
16. 如图是“风光互补”路灯，该灯装有风力和太阳能发电装置．白天将获得的电能储存在蓄电池内，夜间蓄电池对灯泡供电．下列关于这种路灯的说法中正确的是（   ）
A．太阳能发电装置可将电能转化为光能
B．风力发电装置，利用的是电磁感应的原理
C．若采用灯照明，会比白炽灯更节能环保
D．路灯利用的太阳能和风能都属于不可再生能
17. 如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点．下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是（    ）
A．照相机是根据物体放在a点时的成像特点制成的
B．幻灯机是根据物体放在c点时的成像特点制成的
C．使用放大镜时的成像情况与物体放在d点时的成像情况相似
D．人眼看物体时的成像情况与物体放在F点时的成像情况相似
18. 弹簧测力计下挂一长方体物体，将物体从盛有适量水的烧杯上方离水面某一高度处缓缓下降，然后将其逐渐浸入水中如图甲；图乙是弹簧测力计示数F与物体下降高度h变化关系的图象，则下列说法中正确的是（    ）
A．物体的体积是4003
B．物体受到的最大浮力是8N
C．物体的密度是1.5×1033
D．物体刚浸沉时下表面受到水的压力是12N
19. 如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图乙所示．则下列判断正确的是（   ）
A．图线甲是电阻R1的“U﹣I”关系图象
B．电源电压为12V
C．电阻R1的最小电功率为2.7W
D．滑动变阻器R2的最大阻值为30Ω
20. 如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P位于b端，此时电阻R1和R2的功率相等。将滑动变阻器的滑片P从b端滑到中点。下列说法正确的是（   ）
A．电路的总电阻变小
B．电阻R1的功率小于电阻R2的功率
C．电阻R1的电流变化量小于电阻R2的电流变化量
D．滑动变阻器的电流变化量小于电阻R2的电流变化量

第卷（非选择题）
三、填空题（共8小题，每小题2分，共16分）
21.有些建筑物的顶端有避雷针，避雷针是针状金属物，它可以利用尖端放电，把云层所带的电荷导入大地，若云层带正电，那么尖端放电时，避雷针中自由电子的运动方向是        （选填“从云层到大地”或“从大地到云层”）．

22.如图甲所示，放在粗糙程度不变的水平地面上的物体，用方向不变的力F向右推物体，推力F的大小随时间的变化关系如图乙所示，物体的运动速度随时间的变化关系如图丙所示，则在1s时，物体受到的摩擦力　 　N；在3s时，物体受到的摩擦力为　   N．

23.生活中常把碗放在大锅内的水中蒸食物，碗与锅底不接触，如图所示．当锅里的水沸腾以后，碗中的水的温度　  　（选填“低于”、“等于”或“高于”）水的沸点，碗中的水　  　（选填“会”或“不会”）沸腾．

24.如图所示，当 S闭合时，电流表的示数为6A，A1的示数为2.5A，A2的示数5A，则L1、L2中的电流分别是      A，      A。

25.小王同学在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如图所示时，烛焰在光屏上成一清晰的像，则该像是倒立、　　　　　　的实像，生活中使用的　　　　（选填“照相机”“投影仪”或“放大镜”）就是利用这一成像规律来工作的．

26.如图所示，完全相同的a、b两个长方体，长度为h，悬浮在密度为ρ的液体中，长方体b上下表面的液体压强差为　   　．若两长方体a、b下表面所受液体的压力分别为、，则　  　 （选填“大于”、“等于”、或“小于”）．

27.为判断电源的正负极，晓华同学找来了一个小铁钉， 把绝缘导线的一部分绕在上面，制成了一个电磁铁连在电路中。当闭合开关S，小磁针静止时的指向如图所示。据此判断　　　端是电源的正极（选填“a”或“b”）；滑动变阻器的滑片向右滑时，电磁铁的磁性        （选填“增强”或“减弱”）。

28.如图甲所示，R1的阻值是20Ω．滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则电源电压是　　　　　　V，R2消耗的最大功率是　　　　　　W．

四、作图题（共1小题，每小题8分，共8分）
29.按题目要求作图：
（1）如图所示，小明同学站在地面上，用一个定滑轮和一个动滑轮组成滑轮组，并用它提升物体，请在图中画出绕绳的方法．
（2）如图所示，使用羊角锤拔钉子，动力作用在锤柄上A点．请作出拔钉子时所用最小动力F及力臂的示意图．
（3）如图所示，根据标出的电流方向，将电池组和电流表，分别填入电路图的空缺处，填进后要求灯泡L1和L2并联，且都能发光.

　　（1）                 （2）                      （3）

五、计算题（共3小题，第30题8分，第31题10分，第32题10分，共28分）
30.如图为起重机示意图。为保证起重机起吊重物时不会翻倒，在其右侧配一个4×104N的平衡物M，求:
（1）若起重机总重力为1.2×105N，与地面的接触面积为 0.8 m２，则起重机没有起吊重物时，对地面的压强为多少？
（2）若不考虑起重机自身的重力，该起重机可吊起的最大物重为多少？
（3）若起重机功率5，它在10s内将重为1.0×104N的物体从地面提到离地面4m的高处，则物体被吊起的速度为多少？起重机的机械效率为多少？
31.如图所示的电路中，电源两端的电压U0保持不变，灯泡L的规格为“12V 18W”，不考虑温度对灯泡电阻的影响，电流表的量程为0~3A。当只闭合开关S、S1时，将滑动变阻器的滑片移至中点，电压表V的示数为U1，电路总功率为P1；然后将滑片移至最右端，电压表V的示数为U1＇，电路总功率为P1＇；当只闭合开关S、S1、S2时，电路消耗的总功率为P2；当只闭合开关S、S1、S3时，灯泡正常发光，电路消耗的总功率为P3。已知U1：U1＇=7：8，P1：P1＇=3：2。
（1）求灯泡的电阻；
（2）P2与P3的比值；
（3）若只闭合开关S、S2和S3，在保证电路安全的前提下，求电路的总功率达到最小和最大两种情况下，滑动变阻器的功率P4与P4＇之比。

32.在一溶液池内有一个正方体的金属块沉在池底，小华利用滑轮组将其匀速提出液面，提升过程中，滑轮组绳端拉力F与金属块底部到池底的距离h的关系，如图27 所示．已知金属块被提出液面后，滑轮组的机械效率为75%．（假设溶液池足够大，金属块被提出液面前后液面高度不变，不计绳重及摩擦，g取10）求：
（1）金属块浸没在液面下所受浮力；
（2）金属块的密度；（3）金属块露出液面前，滑轮组的机械效率．
六、实验题（共2小题，每小题9分，共18分）
33.某实验小组进行简单机械类探究实验：

（1）探杠杆平衡条件”实验前，为方便测量力臂,应将杠杆调节到水平位置平衡，图1中，杠杆的平衡螺母B应向           调节 (选填“左或右’）;
（2）图2中，要使杠杆在水平位置平衡，需在C点悬挂           个同样的钩码；
（3）某同学进行正确的实验操作后，能不能根据（2）问中的一组数据得出结论？        (选填“能”或“不能”），理由是
（4）探究“动滑轮的特点”的实验结果表明:使用动滑轮可以        (选填“省力”或“省距离”），但不能改变力的方向；
（5）生活和工作中使用的滑轮如.国旗杆顶部的滑轮.电动起重机吊钩上的滑轮，属于动滑轮的是         (选填“A”或“B”）。
34.某小组同学用如图所示的电路研究串联电路中电流、电压随滑动变阻器电阻的变化情况．实验中保持电源电压不变，将定值电阻R1与滑动变阻器R2（标有“50Ω 2A”）串联，移动滑动变阻器的滑片P改变电路中的电压和电流，并将实验数据记录在表中．

序号

A表示数（A）

V1表示数（V）

V2表示数（V）

A表示数变化量（A）

V1表示数变化量（V）

V2表示数变化量（V）

1

0.1

1

11

0

0

0

2

0.2

2

10

0.1

1

1

3

0.3

3

9

0.2

2

2

4

0.4

4

8

0.3

3

3

5

0.5

5

7

0.4

4

4

6

0.6

6

6

0.5

5

5

①根据表中电流表A示数的变化情况可知，实验中滑动变阻器滑片移动的方向是　  　．
②分析比较实验序号1～6的数据中电表A、V1和V2示数的变化情况及相关条件，归纳得出的初步结论是：串连电路中，在电源电压不变的情况下，滑动变阻器的电阻变大时，　     　．
③分析比较实验序号2～6的数据中电表A示数变化量及V1示数变化量的关系及相关条件，归纳得出的初步结是：串联电路中，　                                    ．
④进一步综合分析比较表中电压表V1示数变化量、V2示数变化量、电流表A示数变化量的关系及相关条件，归纳得出初步结论：串联电路中滑动变阻器的电阻变化时，　             ．
⑤该小组同学认为电压表V1示数变化量与电流表A示数变化量的比值可能与定值电阻R1的阻值大小有关，为了验证猜想，他们决定继续实验，需要添加的器材是　  　（选填A、B）．
器材：A、定值电阻R2，阻值15欧；B、标有“100Ω 2A”的滑动变阻器．

答案部分
1.考点：牛顿第一定律及惯性二力平衡摩擦力
试题解析：A、独轮车轮胎上的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，不单单是为了美观．故A错误；B、独轮车做匀速直线运动是因为受到的牵引力和摩擦力是一对平衡力，故B错误；C、独轮车的重力加上人的重力才等于地面对独轮车的支持力，不符合二力平衡的条件，故C错误；D、因为质量越大，惯性越大，所以人和独轮车的总质量越大，他们的惯性越大．故D正确．
答案：D

2.考点：声现象
试题解析：A、两名宇航员在太空中不能直接对话，是因为太空中没有空气，声音不能在真空中传播．此选项说法正确．
B、诗句“不敢高声语，恐惊天上人”中的“不敢高声语”意思是不敢大声说话，所以“高”是指声音的响度大．此选项说法不正确．
C、发出较强声音的喇叭能使它前面的烛焰“跳舞”，说明声具有能量．此选项说法正确．
D、听不同乐器弹奏同一首歌曲时能分辨出所用的乐器，是利用了声音的音色不同．此选项说法正确．
答案：B

3.考点：信息的传递
试题解析：A．电磁脉冲弹是一种微波武器，可以对电子、信息、电力、光电、微波等设施造成破坏，不能破坏机场的跑道，此选项错误；
B．电磁脉冲是短暂瞬变的电磁现象，属于电磁波．此选项正确；
C．光属于电磁波，所以光速、电磁波传播速度是相同的．此选项正确；
D．电磁脉冲使集成电路烧毁，是电能转化为内能，电路温度升高．此选项正确．
答案：A

4.考点：热机比热容和热值内能
试题解析：燃料的热值；能量利用效率；热传递改变物体内能；内燃机的四个冲程。
A．燃料的热值仅与燃料的种类有关，燃料的质量无关，故A错误；
B．酒精燃烧放出的热量要散失到空气中一部分，被试管吸收一部分，所以酒精燃烧放出的热量不能全部被试管中的水吸收，故B错误；
C．加热过程中，通过热传递的方式增加水的内能，故C正确；
D．塞子冲出时，是试管内气体的内能转化为塞子增加的机械能，与内燃机的做功冲程能量转化相同，故D错误。
故选C。
答案：C

5.考点：固体压强能源信息的传递
试题解析：A．太阳能是可以从自然界中源源不断的得到的能源，故是可再生能源，故A正确；
B．收音机传递信息依靠的是无线电波，无线电波就属于电磁波，故B正确；
C．安全带比较宽是在压力一定时，增大受力面积来减小压强，系安全带时舒服，故C正确；
D．汽车对地面的压力作用在地面上，地面对汽车的支持力作用在汽车上，不符合二力平衡条件，故D错误．
答案：D

6.考点：生活用电
试题解析：左空接零线，右孔接火线，正常情况下零线中没有电流，当左右插孔都能使氖管发光，则说明电路中的某段零线断路。由题目可知灯泡、两孔插座都可以正常使用，因此、、、之间无断路，选项错误；三孔插座的两个孔都能使氖管发光，说明插孔与火线之间没有断路，D错；剩下只能选C。
答案：C

7.考点：机械运动
试题解析：同时不同地同向运动相遇说明是数学中的追击问题，观察图像可知，甲、乙皆做匀速直线运动，v 甲=8120.67乙=1262。v 甲 <v 乙 ，排除A、B；s 甲=4m, s 乙=12m, s 乙 甲 =1248、Q两点相聚8m。
答案：D

8.考点：牛顿第一定律及惯性电生磁和电磁铁大气压磁现象
试题解析：解：①沈括最早记述了“地理的两极和地磁两极不重合”的现象，即发现了磁偏角，说法正确；
②托里拆利最早利用实验测量出了大气压的数值，而不是牛顿测出的，说法错误；
③奥斯特首先发现了电流的磁效应，法拉第发现了电磁感应现象，说法错误；
④伽利略通过理想斜面实验分析得出，物体的运动不需要力来维持，说法正确．
综上所述，只有①、④正确．
故选B．
答案：B

9.考点：光的折射光的反射光的直线传播
试题解析：A．图（a）雷峰塔在水中的倒影，是由光的反射造成的，不是折射造成的，故A错误；
B．太阳光经过三棱镜色散后，从顶点到底边的光依次是红、橙、黄、绿、蓝、靛紫，故B正确；
C．图（c）中木工师傅观察木板是否平整，是利用了光的直线传播特点．故C正确；
D．光反射时都遵循光的反射定律，所以图（d）中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律．故D正确．
答案：A

10.考点：热机能源
试题解析：A、化石能属于不可再生能源，水能和风能属于可再生能源．故A错误．
B、核电站是利用核裂变来释放能量的，不是利用核聚变．故B错误．
C、光纤通信是利用激光通过光导纤维来传递信息的．故C正确．
D、汽油机是热机的一种，它们是将内能转化为机械能的一种装置．故D错误．
答案：C

11.考点：电动机和发电机
试题解析：
A、由图可知，异名磁极相互吸引，不符合题意；
B、是闭合电路的一部分导体，在磁场中做切割磁感线运动，是发电机的原理图．不符合题意．
C、由图可知，电流周围存在磁场．是奥斯特实验，不符合题意；
D、电流的大小通过滑动变阻器来改变，在相同条件下，能研究电磁铁磁性与电流大小的关系．符合题意．
故选D．

答案：D

12.考点：浮力及阿基米德定律液体压强浮力压强综合题
试题解析：此题考查了密度公式、重力公式、阿基米德原理、固体压强的应用；
A．物体A的密度，故A正确；
B．物体A的一半浸入水中时受到的浮力：
，A的重力，细线对物体A的拉力，故B正确；
C．水对烧杯底部增大的压力：，水对烧杯底部增大的压强：，故C错误；
D．烧杯对台秤的压力等于烧杯和水的重力、物体A对水向下的作用力之和，，烧杯对台秤的压强：，故D正确。
答案：C

13.考点：电功率电能和电功欧姆定律及应用
试题解析：考查欧姆定律的应用、电功的计算、电功率的计算。
滑动变器的滑片P在b点时，电路中的电流最小，此时此时两个电压表的示数分别为12V、2V，则两个电压表的示数之和为12214V；由于电路中滑动变阻器R1、电阻R、R2是串联，此时电源电压一定大于两个电压表的示数之和14V，选项A错误；
滑动变器的滑片P从b点滑到a点的过程中，滑动变阻器连入电路的电阻变小，电路中的电流变大，根据串联电路的分压原理可知：滑动变阻器两端的电压变小，根据欧姆定律可知R2两端的电压变大；所以图乙中是表示电压表V1的示数随电流表示数变化的图线，是表示电压表V2的示数随电流表示数变化的图线，选项B错误；
从“U﹣I”关系图像可以看出，滑片P在b点时电流1A，U1=12V，U2=2V；
滑片P在a点时电流3A，U1′=6V、U2′=6V；
根据欧姆定律和串联电路的电压特点可得电源电压：12，1′2′；
则121′2′；
即：1A×1223A×66V；
所以，1Ω，则1A×1Ω+12215V；
所以电路消粍的总功率最大值15V×345W，选项C正确；
滑片在a点时，1内电阻R消耗的电能2（3A）2×1Ω×1090J，选项D错误。
故选C。
答案：C

14.考点：简单机械综合
试题解析：
根据杠杆的平衡条件可得：m铝球××；
可得：m铝球=22×1.352.7；
∵ρ=，
∴铝球实心部分的体积：1×10﹣3m3；
由杠杆平衡的条件可得：
（G﹣F浮）××
（2.7×10﹣F浮）×3.5N×
2.7×10﹣F浮=7N
F浮=20N；
∵F浮=ρ水排
∴v排2×10﹣3m3；
则v球=2v排=2×2×10﹣3m3=4×10﹣3m3，
则空心部分的体积：v空心球﹣v实心=4×10﹣3m3﹣1×10﹣3m3=3×10﹣3m3．
故选B．

答案：B

15.考点：力学综合题
试题解析：当金属块完全露出液面，没有浸入水中时，金属块不受浮力，此时拉力等于重力，即为图中的段，从图可知，该金属块重力为：拉=54N，故A说法错误，不符合题意．当金属块未露出液面时，即为图中的段，从图可知，此时绳子的拉力为34N，则金属块受到的浮力大小为：F浮﹣F拉=54N﹣3420N．故B说法正确，符合题意．∵F浮=ρ水v排g，∴金属块排开水的体积（金属块的体积）：V金排0.002m3，∵，∴金属块的质量为：5.4，金属块的密度为：ρ金2.7×1033．故D说法错误，不符合题意．从图可知，绳子的拉力在t1至t2时间段内逐渐的变大，则由公式F浮﹣F拉可知，金属块的重力不变，而拉力逐渐的变大，所以浮力逐渐变小．故C说法错误，不符合题意．
答案：B

16.考点：能源
试题解析：A、太阳能电池板工作时，先将光能转化为电能，然后将电能转化为化学能储存在蓄电池中．故A错误．
B、风力发电机就是一种利用风力发电的装置，是利用电磁感应现象制成的．故B正确．
C、照明灯采用灯，比普通白炽灯效率高，环保节能，故C正确．
D、路灯利用的太阳能和风能都属于可再生能源．故D错误．
故选．
答案：

17.考点：透镜成像规律及应用
试题解析：A、物体放在a点，u＞2f，成倒立、缩小的实像，应用于照相机．符合题意．
B、物体放在c点，2f＞u＞f，成倒立、放大的实像，应用于幻灯机．符合题意．
C、物体放在d点，u＜f，成正立、放大的虚像，应用于放大镜．符合题意．
D、物体在F点时，此时的物体在焦点上，此时物体不成像．而人的眼睛与物距大于二倍焦距时凸透镜成像情况相似．故D不符合题意．
故选．
答案：

18.考点：力学综合题
试题解析：A和B、由图象知，12N，当物体完全浸没时，拉力4N，
则完全浸没时的浮力为F浮﹣12N﹣48N，此时物体完全浸没，故浮力最大为8N，B正确；
由F浮=ρ液排得物体的体积：排8×10﹣4m3=8003，故A错误；
C、物体的质量：1.2；
则物体的密度：ρ1.5×1033，故C正确；
D、物体刚浸没时，上表面受到水的压力为0，则下表面受到的压力F下浮=8N，故D错误．
故选．
答案：

19.考点：电学综合题
试题解析：（1）从“U﹣I”关系图象可以看出，甲为滑动变阻器R2的U﹣I关系图象，因为其两端的电压为0时，滑动变阻器接入电路中的电阻为0，乙为电阻R1的U﹣I图象，故A错误；（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电阻R1的功率最小，由U﹣I图象可知，电路中的最小电流0.3A，R1两端的电压U1=3V，R2两端的电压U2=9V，因串联电路中总电压等于各分电压之和，所以，电源电压：12=3912V，故B正确；由可得，滑动变阻器的最大阻值：R230Ω，故D正确；电阻R1的最小电功率：P1最小13V×0.30.9W，故C错误．
答案：

20.试题解析：
答案：

21.考点：电荷和电流
试题解析：电流方向与正电荷定向移动方向相同，与负电荷定向移动方向相反，电子带负电。
答案：从大地到云层

22.考点：摩擦力二力平衡
试题解析：（1）由图丙的v﹣t图象可以知道，在0～2s内，物体速度为零，物体处于静止状态，故当1s时，物体处于静止状态；由图乙的F﹣t图象可知在0～2s内，推力F1=2N，此时物体静止，处于平衡状态，由平衡条件得此时摩擦力f静2N；（2）由图乙的v﹣t图象可知，在4～6s内物体处于匀速直线运动状态，由平衡条件可知，物体所受到的滑动摩擦力f与推力F是一对平衡力，即，由图乙的F﹣t图象可知，在4s～6s内，推力4N，物体所受到的摩擦力4N，物体与地面间的滑动摩擦力与接触面的材料、接触面的粗糙程度、物体与地面间的压力决定，与物体的运动状态无关，在3s时与时间在4s～6s内，物体与地面间的摩擦力与接触面的材料、接触面的粗糙程度、物体与地面间的压力相同，因此3s时摩擦力为4N．
答案：2；4

23.考点：物态变化
试题解析：锅里的水达到沸点后继续吸热会沸腾，但温度不再改变，所以，碗内水的温度等于水的沸点，但碗内的水不能继续吸热，不会沸腾．
答案：等于；不会

24.考点：串并联电路的规律
试题解析：这是一个并联电路，A1测L2、L3的电流之和，A2测L2、L1的电流之和，并联电路各支路电流之和等于干路电流。L1中的电流62.53.5A；L2中的电流53.51.5A.
答案：3.5  ；1.5

25.考点：透镜成像规律及应用
试题解析：解：由图可知，物距大于像距，蜡烛通过凸透镜成倒立缩小的实像，照相机是根据这个原理制成的．
故答案为：缩小；照相机．
答案：缩小；照相机

26.考点：液体压强浮力及阿基米德定律
试题解析：（1）读图可知，长方体b上表面的压强为：p上=ρ上，
下表面的压强为：p下=ρg（h上）
上下表面的压强差为：△下﹣p上=ρg（h上）﹣ρ上=ρ；
（2）因为物体a上表面的深度比物体b上表面的深度更深，且表面积也更大，
由公式ρ得，物体a的上表面受到的压力大，
又因为两长方体相同，都悬浮在同种液体中，所以受到的浮力相同，
由F浮向上﹣F向下得，
a的上表面受到的压力大，所以下表面受到的压力也一定是大的，只有这样才能保证a和b上下表面的压力差相同，即浮力相同．
答案：ρ；大于．

27.考点：磁现象
试题解析：考查磁现象
由于小磁针的左端是S极，根据磁极间的相互作用可以判断小铁钉的右端为N极，再根据安培定则可以判断b端为电源的正极。滑动变阻器的滑片向右滑时，电磁铁的磁性连入电路的电阻变大，电路中的电流变小，电磁铁磁性减弱。
答案：见解析

28.考点：电学综合题
试题解析：（1）由甲电路图可知，R1与R2串联，由图象可知，滑动变阻器的阻值为10Ω时的电功率P2=0.4W，因串联电路中各处的电流相等，所以，由2R可得，电路中的电路：I10.2A，因串联电路中总电压等于各分电压之和，所以，由可得，电源的电压：1（R12）=0.2A×（20Ω+10Ω）=6V；（2）由图象可知，滑动变阻器消耗的功率最大时接入电路中的电阻为20Ω，此时电路中的电流：0.15A，则R2消耗的最大功率：P2大2R2′=（0.15A）2×20Ω=0.45W．
答案：6；0.45

29.考点：认识电路杠杆滑轮
试题解析：（1）考查滑轮;杠杆;认识电路
要站在地面上用一个滑轮组提升重物则从定滑轮绕线．
（2）力臂越长越省力，最长的力臂即支点与作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力即可．过O点作垂直于F2的垂线即为阻力F2的力臂L2．
（3）要使灯泡发光，则电路中必须有电源；
如果电源在左侧，根据电流方向可知，上端必须为正极；
若右端为电流表则灯泡L2短路、灯泡不发光，若右端为电压表则两灯泡串联，不符合题意．
若电源应位于右端，且上端为负极；
若左端为电压表则灯泡L1不发光、不符合题意；左端为电流表，两灯泡并联、且都发光，符合题意．
答案：如图所示：

30.考点：机械效率杠杆固体压强
试题解析：考查固体压强; 杠杆; 机械效率
（1）起重机对地面压强：
由杠杆平衡条件得：
吊起的最大物重：
（3）重物吊起速度：
起重机做有用功起重机做总功
起重机机械效率：
答案：（1）1.5×105   （2）2.5×104N    （3）80%

31.考点：电学综合题
试题解析：各状态电路如图：

（2）由题意，在①状态下：

在②、③状态下：
（3）在④状态下：当40时，电路总功率小，当总电流达到最大3A时，总功率最大

答案：见解析

32.考点：力学综合题
试题解析：
解：（1）根据题意及图象可得：金属块浸没时滑轮组绳端拉力F1=1200N，金属块离开液面时滑轮组绳端拉力F2=1600N，正方体边长0.5m，滑轮组绳子的股数3，
因不计绳重及摩擦，则：
F1=（动﹣F浮）=（动﹣F浮）﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
F2=（动）=（动）﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
②式﹣①式得：F浮=3×（F2﹣F1）=3×（1600N﹣1200N）=1200N．
（2）当金属块被提出水面后则：η′，
∴2η′=3×1600N×753600N；
∴ρ28803．
（3）将3600N，F2=1600N代入②式可得：
G动=3F2﹣3×1600N﹣36001200N；
∴金属块被提出水面前机械效率为：
η≈66.7%．
答：（1）金属块浸没在液面下所受浮力为1200N．
（2）金属块的密度为28803；
（3）金属块露出液面前，滑轮组的机械效率为66.7%．

答案：（1）金属块浸没在液面下所受浮力为1200N．（2）金属块的密度为28803；（3）金属块露出液面前，滑轮组的机械效率为66.7%．

33.考点：杠杆
试题解析：
（1）图1中是杠杆的左端低，说明这一侧力与力臂的乘积大，应将平衡螺母向右调节，以减小这一侧的力臂．
（2）设每个钩码的重力是G，
杠杆每格的长度是L，由图示可知，动力F动=2G，动力臂L动=3L，阻力臂L阻=2L，由杠杆平衡条件得：F动×L动阻×L阻，即2G×3阻×2L，
所以F阻=3G，则在C处应挂3个钩码；
（3）用实验来探究物理规律时，要采用多次实验，用多组实验数据来总结实验结论，实验结论具有普遍性，如果只有一次实验数据，总结的实验结论具有偶然性，所以不能用一次实验数据总结实验结论．
（4）使用动滑轮可以省力，动滑轮不能改变力的方向；
（5）动滑轮实质是动力臂等于2倍阻力臂的杠杆，使用动滑轮不能改变动力方向，但可以省一半力．国旗的旗杆顶部的滑轮是定滑轮，起重机挂钩上的滑轮是动滑轮．

答案：（1）右;（2）3;（3）不能；实验次数太少，得出的结论具有偶然性;（4）省力;（5）B

34.考点：电路分析
试题解析：①由表格中数据知，电路中的电流变大，所以总电阻变小，可知变阻器的阻值在变小，则滑片向左滑动；
②由实验序号1～6的数据可知，变阻器的阻值变大，电流表及V1的示数（定值电阻两端的电压）变小，V2的示数（变阻器两端的电压）变大，可得串连电路中，在电源电压不变的情况下，滑动变阻器的电阻变大时，定值电阻两端电压及电路中的电流变小，滑动变阻器两端电压变大；
③分析比较实验序号2～6的数据，A的示数变化量增大为原来的基本，V1的示数变化量也增大为原来的几倍，可得串联电路中，滑动变阻器的电阻变化时，电路中电流的变化量与定值电阻两端电压变化量成正比；
④综合分析比较表中数据，电压表V1示数变化量、V2示数变化量与电流表A示数变化量的比值均为10，可得串联电路中滑动变阻器的电阻变化时，定值电阻两端电压变化量与电路中电流变化量的比值等于滑动变阻器两端电压变化量与电路中电流变化量的比值；
⑤小组同学猜想电压表V1示数变化量与电流表A示数变化量的比值可能与定值电阻R1的阻值大小有关，要继续实验，就应该
