主厂房防雷接地施工方案
QG/DZ FA-JSRJ-2015-26

华能苏州燃机热电联产项目

主厂房防雷接地施工方案

编 制： 年 月 日
会 签： 年 月 日
审 核： 年 月 日
批 准： 年 月 日

上海电力建筑工程公司
苏州燃机项目部
二○一六年一月九日
18 / 1818 / 18

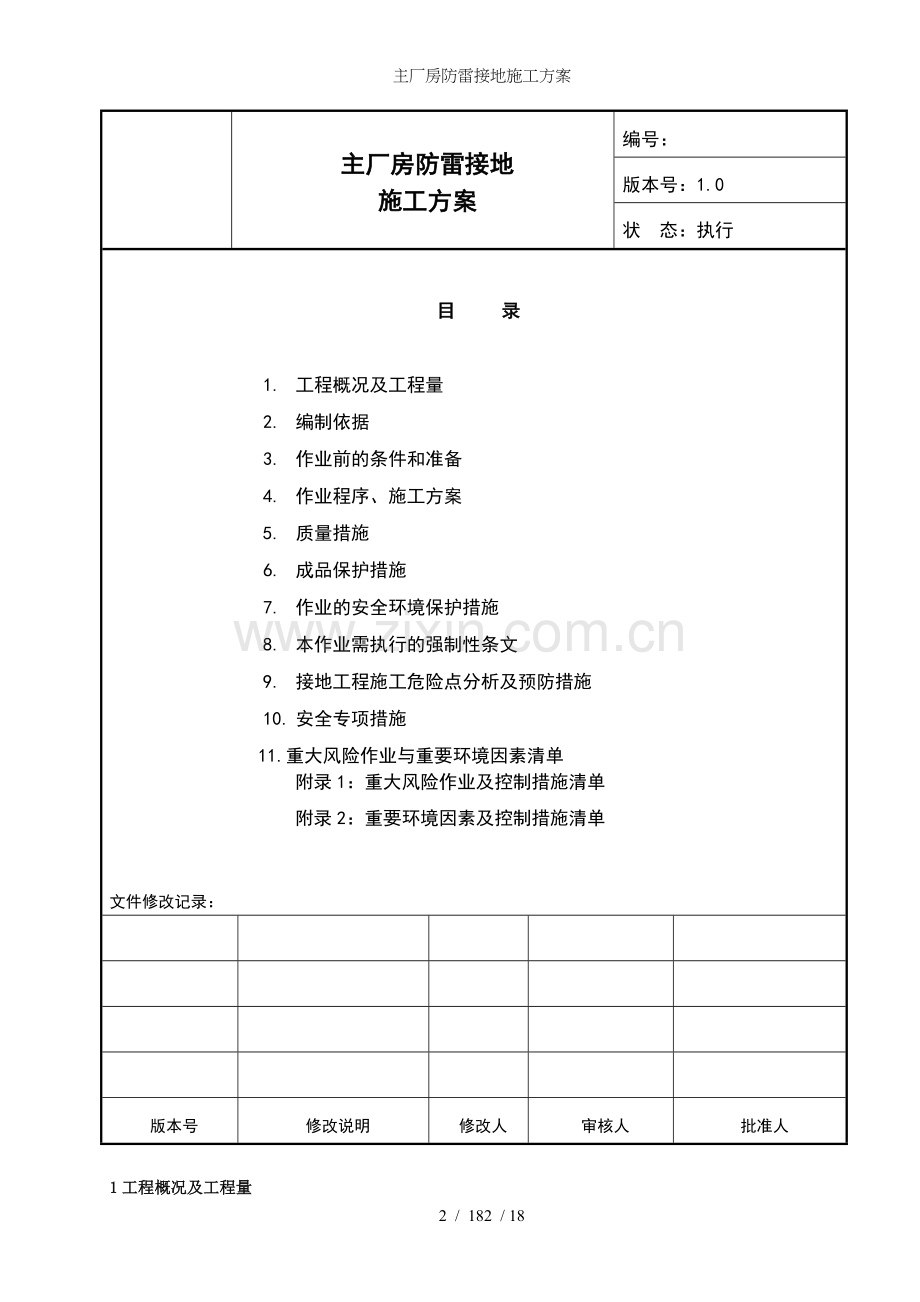

主厂房防雷接地
施工方案
编号：
版本号：1.0
状 态：执行

目 录

1. 工程概况及工程量
2. 编制依据
3. 作业前的条件和准备
4. 作业程序、施工方案
5. 质量措施
6. 成品保护措施
7. 作业的安全环境保护措施
8. 本作业需执行的强制性条文
9. 接地工程施工危险点分析及预防措施
10. 安全专项措施
11.重大风险作业与重要环境因素清单
附录1：重大风险作业及控制措施清单
附录2：重要环境因素及控制措施清单

文件修改记录：

版本号
修改说明
修改人
审核人
批准人

1工程概况及工程量
1.1工程概况
主厂房防雷接地包含0.00米层、3.90米、4.50米、7.90米、9.00米，室内引上线、室内水平接地干线等。
由于现场施工条件限制，施工阶段首先施工0.00米层，再施工3.90米、4.50米、7.90米、9.00米。先施工引上线再安装室内水平接地干线。
主厂房防雷接地水平接地线采用-60*8热镀锌扁钢，垂直接地极采用L50*50*5 L=2500热镀锌角钢；引上线部分接地干线及接地引上线采用-60*8热镀锌扁钢：接地体穿道路、楼面采用DN80热镀锌钢管保护。
1.2工程量和工期
1.2.1主要工程量
序号
名 称
规格
单 位
数 量
备 注
1
接地极
50*50*5 长度=2500mm
根
30
热镀锌角钢
2
扁钢
-60*8
m
4670
热镀锌扁钢
3
接地端子
不锈钢
套
41
不锈钢螺母
4
扁钢
-40*5
m
900
热镀锌扁钢
5
钢管
DN80
m
160
热镀锌扁钢
1.2.2施工工期
主厂房防雷接地施工计划从2015年12月30日开始施工至2016年07月30日前完成。
2. 编制依据
2.1 经会审的施工图纸《主厂房防雷接地施工图》
2.2 图纸会审纪要及有关的设计变更单
2.3 《电力建设施工质量验收及评定规程 第1部分 土建工程》 （DL/T 5210.1-2014）
2.4 《电气装置安装工程接地装置施工及验收规范》GB50169-2006
2.5 建筑工程专业组织设计
3作业前的条件和准备
3.1技术准备
3.1.1主厂房防雷接地施工方案已审批并交底；
3.1.2进场材料的合格证及出厂质量证明已报审；
3.2 施工现场
3.2.1施工道路及临时道路畅通；
3.2.2施工材料已进场，分类堆放并标识清楚。
3.2.3掌握气象资料；
3.3作业人员配置及资格
序号
人员
人数
人员资格
职责
1
工程负责人
张余东：电话

1人
有组织协调能力，有现场管理经验。
1. 负责组织安排施工人力，物力。严格按照施工方案的施工工艺要求、质量要求和安全环境要求进行施工。全面负责质量、安全工作。2. 施工过程中，图纸不清楚不施工，材料不合格不施工，技术、安全不交底不施工，上一级工序验收不合格不施工。3. 发生质量、安全事故立即上报，同时组织本班组职工按照“四不放过”的原则认真分析。
2
技术人员
黄琛迪：电话

1人
熟悉施工技术及验收规范，有建筑工程的施工经验。
1. 全面负责现场施工的技术工作，参加相关图纸会审，处理设计变更，编制施工作业指导书、施工预算、技术、安全措施，并主持技术交底工作。2. 深入现场指导施工，及时发现和解决施工中的技术、质量隐患，按照施工方案的要求指导施工3. 配合进行施工验收的自检工作。5. 对违章操作，有权制止，严重者可令其停工，并及时向有关领导汇报。
4
安全员
谢益民：电话

1人
熟悉《电力建设安全工作规程》,并经过安全员岗位培训，持证上岗。
1. 严格按照作业指导书的施工工艺要求、安全环境要求进行施工。2. 发生安全事故应保护好现场，并迅速告知有关领导，做好处理工作。4. 有疑难问题有权向技术人员请示解决办法，对自己的施工安全全面负责，对不正确、不明确的指挥有权不执行。
5
质检员
张百兴：电话

1人
要求有质检工作经验，经过培训，有质检员上岗证，持证上岗。
1. 熟悉相关图纸内容和有关质量标准，参加图纸会审，技术交底。2. 深入施工现场，掌握工程进度及质量情况，按照质量标准进行二级质量验收工作，配合监理完成三级质量验收。3. 对不能保证施工质量的方案提出否决建议，请有关领导部门处理。4. 整理、汇总质量验收记录。
8
电工
1人
参加过劳动局培训并取的合格证者方可上岗。
1.熟悉施工作业流程。2.负责施工现场的临时用电。3.负责施工用电设备的定期检查及维护。
10
电焊工
2人
参加过劳动局培训并取的电焊工证者方可上岗。
1.熟悉防雷接地施工工艺流程
13
辅工
4人
要求有相关工作经验
1.了解防雷接地施工流程，配合各工种进行施工。

3.4所需工机具和仪器、仪表的规格及精确度
3.4.1施工作业工机具统计表
序号
名称
规格/型号
单位
数量
备注
1
电焊机
X500
台
2

2
液压弯排机
SYW
台
1

3
切割机
东城350
台
1

4
磨光机
东城750w
台
2

5
台钻
东城
台
1

6
接地电阻测试仪
VICTOR4105A
台
1

7
卷尺
东城
个
4

8
水平尺
东城
把
2

4．作业程序
主厂房防雷接地施工顺序为：地下接地网→引上线→0.00米层接地干线→引上线→3.90米、4.50米接地干线→引上线→7.90米、9.00米接地干线→引上线
施工准备
↓
测量放线
↓
沟槽开挖、夯实
↓
水平接地网敷设、接地极埋设焊接
↓
质量检查
↓
存在问题处理
↓
沟槽回填、夯实
↓
接地电阻测试
↓
引上线
↓
室内水平接地
↓
接地电阻测试

4.1施工准备
4.1.1根据施工图纸做好扁钢、接地极等材料的计划，并报物资管理部按照计划采购。
4.1.2材料进场必须具备相应的检测合格资料，并报监理审核。
4.1.3准备好合格的焊条，严防焊条受潮。
4.1.4配备合格的施工机械，保证满足施工要求。
4.1.5施工场地具备施工要求。
4.1.6施工前对施工人员进行安全培训技术交底，让施工人员了解和熟悉设计及施工规范要求。
4.1.7做好沟槽开挖时的排水工作。
4.1.8做好施工人员安排计划，配置劳动力。
4.1.9与土建做好沟通，尽量减少交叉施工，合理安排作业面。
4.1.10沟槽开挖，测量人员根据施工图纸，放出接地扁钢的施工平面位置，并每隔8至10米设置定位控制桩。
4.1.11在水平接地轴线边，每5米设置一水平控制桩，测出设计地面标高作为沟槽开挖深度的控制依据。
4.1.12沟槽开挖完毕，经质检员认真检查合格并做好记录后，方可进行接地网敷设。
4.1.13接地体敷设完成后，准备回填隐蔽前，提前48小时通知监理验收，并做好隐蔽验收记录，经监理签字后方可隐蔽。
4.1.14回填土，土沟底部应平整、无积水、无石头，并在回填前固体好扁钢。
4.2地下接地网
4.2.1埋地水平接地网为60*8热镀锌扁钢，埋深为-1.00m。接地极采用L50*50*5 L=2500热镀锌角钢。接地网干线应连成闭合体，其转弯处做成圆弧形，圆弧半径要不小于均压带间距的一半。
4.2.2根据施工图纸测量出接地网的开挖距离，并撒石灰线。
4.2.3接地网沟槽开挖时每隔8-10米做开挖深度标记。
4.2.4开挖至埋设深度后，沟底土方必须夯实。
4.2.5夯实后的沟底需监理验收后再进行铺设接地扁钢。
4.2.6扁钢的搭接倍数必须符合规范要求，焊接必须要三面围焊，焊缝的高度不小于扁钢的厚度。
4.2.7焊接完成后，药渣要清理干净，并报监理验收后再进行防腐处理。
4.2.8焊接部位埋地需做防腐处理，防腐材料为环氧沥青漆2遍处理。
4.2.9所有引上线焊接在地下主接地网。
4.2.10接地极采用50*50*5角钢制作，接地极采用机械往下压至-1.00米标高。
4.2.11接地极与主接地网焊接时需要在角钢上加一块角钢进行焊接，并保证焊接搭接截面二倍。
4.2.12所有的接地引下线的连接必须是连续和可靠的，焊接高度同扁钢厚度，当扁钢相互交叉搭接，要求将一方向的扁钢弯起不少于2倍扁钢宽度的长度，然后与另一方向的扁钢一起焊接。
4.2.13接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、.咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷富锌环氧沥青油漆2道做防腐处理。
4.2.14所有工序完成后并业主、监理验收，再进行回填土方。
4.2.15回填土必须分层夯实。此分项工程属于隐蔽工程，严禁擅自回土，填写掩蔽工程验收单，监理验收，确认合格，才能回填土。
4.2.16焊接时的搭接长度及焊接方法要求应符合下表规定
焊接材料
搭接长度
焊接方法
扁钢与扁钢
不应少于扁钢宽度的2倍
两个大面不应少于3个棱边焊接
圆钢与扁钢
不应少于圆钢直径的6倍
双面焊接
扁钢与钢管
扁钢与角钢
紧贴角钢外侧两面或紧贴3/4钢管表面，并应焊以由扁钢弯成的弧度（或直角形）卡子或直接由扁钢本身弯成弧形或直角形与钢管或角钢焊接
4.2.17热镀锌扁钢在弯曲加工处理时，必须注意不要过度和多次反复弯曲，以免造成损伤或发生裂缝，影响材料长期运作时通过接地电流的性能。
4.2.18地下接地网在穿过基础时，必须从基础下方穿过，不得直接穿过基础。
4.2.19接地电阻应符合设计及规范要求，如测量结果不符合设计要求，应采用增补措施，直至符合要求。检测单位需符合规范要求的资质，出具报告须符合规范规程要求。
4.2.20敷设前扁钢需调直，直线段上不应有明显弯曲。
4.2.21回填土不得有砖、石头等杂物。
4.3室内接地干线
4.3.1主厂房室内接地干线由室外地下水平接地线引入至室内地坪内。
4.3.2扁钢在穿过墙体或柱子时需加DN80热镀锌钢管保护。
4.3.3室内预留接地端子由地坪内接地环网引出至地面300mm。
4.3.4室内引上接地端子需刷150mm宽度相等的绿黄相间条纹。
4.3.5钢管保护管内需充填黄沙，两端再用黄麻沥青密封。
4.3.6钢管保护管两端必须与墙体平齐。
4.3.7所有引上线及室内水平接地体均采用暗敷设。
4.3.8引上线在1.5m处做不锈钢断接卡盒、与设备搭接处出墙面5cm便于二次接地使用。
4.3.9室外接地网引至室内的引上线直接在-1.0m穿墙引上。
4.3.10降噪墙增加接地引上线，每隔10m增加1处。
4.3.11避雷针引上线共计4处，由地下接地网引上至地面、每处引上2根接地扁钢。
4.3.12避雷针引上应距离主接地网3m以上。
4.3.13所有暗敷设接地体必须做好隐蔽影像记录，在隐蔽前报监理、业主验收。
4.3.14所有暗敷设接地必须经三方验收后方可进行下道工序施工。
4.3.15锅炉钢架与水平接地体相连计12处。
4.3.16水平接地体引上与0米层接地干线相连计32处。
4.3.17水平接地体引至7.90米层计12处。
4.3.18水平接地体与燃机发电机机组外壳相连8处。
4.3.19避雷塔接地引上计4处。
4.3.20引上与燃机房行车轨道相连计8处。
4.3.21接地引上线在0.00m层设置端子供热控电子设备接地专用计2处。
4.3.22接地干线引上计20处。
4.4均压带
4.4.1主厂房经常有人出入处均压环原有一处，现增加4处、共计5处。
4.4.2均压带做法如下图：
4.4.3均压带内侧埋深1500mm。
4.4.4均压带外侧埋深2000mm。
4.4.5均压带间距为2000mm。
4.4.6均压带过道路时穿80*3.5mm热镀锌钢管，管内填砂两端用麻丝封堵好。
4.5接地端子
4.5.1主厂房底层接地端子计41处。
4.5.2主厂房3.90米、4.50米接地端子计41处。
4.5.3主厂房7.90米、9.00米处接地端子计15处。
4.5.4接地端子采用8mm不锈钢螺丝制作。螺母采用不锈钢蝴蝶螺母。
5.质量措施
5.1质量目标及质量、工艺要求
5.1.1质量目标
5.1.1.1建筑单位工程优良率＞90%；分项工程合格率100%；其中关键项目，隐蔽工程的优良率100%。
5.1.1.2严格控制原材料的质量，按有关标准进行复检，跟踪管理，做到可追溯。
5.1.1.3隐蔽工程的验收签证率100%。
5.2质量控制措施
5.2.1接地装置所采购的材料符合标准要求及设计要求，必须具有产品检测报告、合格证，并报监理认可。
5.2.2接地装置敷设应平直、牢固，固定点间距均匀，跨越建筑物变形缝有补偿装置，穿墙有保护管，油漆防腐完整。防雷接地引下线的保护管固定牢靠；断线卡子设置便于检测，接触面镀锌完整，螺栓等紧固件齐全。防腐均匀，无污染建筑物。
5.2.3接地体焊接连接的焊缝平整、饱满，无明显气孔、咬肉等缺陷；螺栓连接紧密、牢固，有防松措施。接地体焊接完成，焊接部分经防腐处理后，由项目部技术员、质检员、监理工程师等共同检查验收，执行隐蔽验收记录，留存影像资料，合格后方可进行回填隐蔽。
5.2.4水平接地网敷设之前，要求质检员认真检查开挖深度，并做好记录。水平接地体的间距必须符合施工规范规定和设计要求。
检验方法：实测或检查接地电阻测试记录，检查安装记录，对扁钢搭接长度尺量检查和观察检查。
6.成品保护措施
6.1现场保管：保证扁钢不因自重弯曲，扁钢中间设置支撑点。
6.2现场搬运采用人工抬，保证镀锌层完好及表面清洁。
6.3挖沟时注意保护土建成品，注意保持挖掘机与建筑物的距离。
6.4焊接过程中严禁在镀锌层上试焊。
6.5扁钢弯曲使用专用弯排机，严禁使用蛮力破坏材料质量。
6.6施工好的接地体严禁做其它用途。
6.7裸露在地面上的接地扁钢要有保护措施，防止物体伤人及成品损坏。
7. 作业的安全环境保护措施
7.1作业的安全
7.1.1 施工前严格履行安全技术交底制度。
7.1.2 所有机具必须罩壳齐全，绝缘良好，无外露导电部分且接地完好。有缺陷的设备须修复后方能使用。
7.1.3 夜间施工必须有足够照明，电工值班必须到现场。各种电动机械、工具必须经绝缘测试，确保用电安全，严防漏电、触电事故。临时照明使用进行固定，不允许拿在手上，以防发生触电事故。
7.1.4 施工中要严格贯彻“工完料尽场地清”的工作，现场材料堆放整齐，确保场地整洁，不得阻碍通道。
7.1.5 特殊工种必须持有效证件，并在项目部备查。
7.1.6 在焊接、切割等作业时，清理四周易燃物品，派专人监护。
7.1.7 施工现场配备足够的消防器材，如遇火情立即组织人员进行扑灭。
7.1.8 在焊接、切割等作业时，电焊工配备必要的劳防用品，并能正确使用。
7.1.9 随时清理施工后余料并科学加以处理，集中堆放，交有关部门统一处理，做到无建筑污染、无建筑垃圾。
7.1.10工作人员应严格按照安全规程作业，克服施工中的习惯性违章现象。本区焊接件全是镀锌制品，应采取相应的劳动保护措施。
7.1.11进入现场的工作人员必须戴好安全帽、胸卡、穿好工作服。
7.12挖掘区域内如发现不能辨认的地下埋设物，严禁擅自施工。挖掘土方自上往下进行，并按照有关规定确定土方的距离及高度。
7.1.13进行焊接或切割作业时，操作人员必须穿戴专用工作服、防护手套等符合专业防护要求的劳动保护用品。
7.1.14焊接人员应配备防尘、防毒型口罩，在室内或通风不良的地方应有排风设备。
7.1.15所有施工人员（包括驾驶人员）进入现场必须正确配戴安全帽。2m以上高空必须带安全带，扣好保险钩，并挂在牢固可靠的地方。
7.1.16严禁酒后进入现场，严禁穿拖鞋、凉鞋、短袖上衣或短裤进入现场。
7.1.17 施工用电须严格遵守用电安全规程，电缆线不得随意拉接，现场配电电源板，必须配置漏电装置。所有配电箱做到一机一闸一保护，配电箱编号，设专人对配电箱进行定期检查和维护、保养，保持电箱处于完好状态。
7.1.18所有施工机械作到一人一机，人走机停。所有固定式电动机具、机械、设备外壳必须有重复接地，接地装置安全可靠。
7.1.19在材料堆放地、仓库、加工间等场所设置消防箱。
7.1.20搭设脚手架时钢管、工器具和其它材料严禁抛扔，必须有人配合传递接送。做到 “四不伤害”；每班工作前，作好安全交底并有记录。
7.1.21特殊工作必须持证上岗。
7.2主要危险点
7.2.1夜间施工应有足够的照明，临时用电必须设有漏电开关，非电工不得从事电气作业，雨天电气设备应有遮雨设施；手持机电移动工具电器绝缘必须良好；检修时必须遵照正确的送电操作顺序及要求；手持机电移动工具防护罩必须完好并装上。
7.2.2严禁私自拆除各种防护设施。各种预留洞口、未回填的坑槽等，均应设置盖板，用防止人、物坠落的小孔眼网等覆盖。
7.2.3防止机械伤害：机械设备停电或休息时需拉闸加锁；机械无人操作时要切断电源。
7.3 环境保护措施
7.3.1施工中产生的废弃物及噪音污染应控制在国家有关标准允许范围内。
7.3.2操作机械不得随意鸣号，避免噪音。
7.3.3设置废料堆场，对废料分类集中堆放。
7.3.4对废弃电焊条随手搜集，定点回收。
7.3.5设置废物箱。
7.3.6施工现场各作业面材料，应堆放整齐，并做到工完料净，脚下清。
7.3.7加强施工现场用水、用电管理，做到无长流水、无长明灯。
7.3.8清理现场时，严禁将垃圾杂物从窗口、洞口、阳台等处采用抛撒运输方式，以防造成粉尘污染。
7.4安全、环境保护、文明施工控制措施负责人
序号
危险、隐患
控制措施
责任人
1
物体打击
进入施工现场必须戴好安全帽并扣好帽带。

谢益民

2
触电伤害
现场用电“三级配电二级保护”，实行“三相五线制”。

谢益民

作业前设置合理数量、位置的配电箱和开关箱，电箱和电动工器具必须经检查合格，不合格严禁使用。
电动机械、工器具实行“一机、一箱、一闸、一保护”。
设专职电工从事施工用电的作业、检查，其他人员严禁私自接线或修理电动工器具，无关人员严禁擅自动用电动工具。
开关箱及电动工器具合理布置，电源线挂设不得直接接触裸露金属，应设专用瓷瓶、吊钩或用绝缘物品包裹、隔离与金属接触处。
所有用电器具使用时定期检查。
3
机械伤害
施工人员不得进入吊机施工旋转半径内。

谢益民

4
火灾
严格执行各级安全防火责任制，要按照“谁施工、谁负责”的原则，加强施工现场防火安全管理。

谢益民

认真开展安全防火大检查，重点检查各班组消防制度的贯穿落实情况，宣传明火场所。各类仓库、工具间和生活区等安全防火措施落实情况。
在施工区域合理放置消防器材，防水材料、油漆等易燃仓库等作为防火重点，周围严禁流动吸烟并配备足够的消防器材。
严禁施工现场流动吸烟和明火。
油漆间施工区域内，严禁使用碘钨灯和明火作业。
5
环境污染
车辆应冲洗清洁，限速行驶。

谢益民

加强车辆检查，防止油类滴、流，造成污染。
6
文明施工
现场材料堆放整齐，标示规范准确。

谢益民

工具随身携带，禁止随处放置。
零星材料必须定点摆放或设专用存放箱、袋，作业完成放入规定的存放点。
7
其他因素
夜间施工应有足够的照明，平面图上明确照明灯具型号、位置

谢益民

室外照明灯具高度不低于3m，外壳必须作保护接零，其开关箱必须安装有效的漏电保护器。
管理、作业人员必须统一、正确穿着工作服及佩带准入证。
施工现场禁止吸烟。
特殊作业人员上岗证随身携带（可以是复印件）。
及时了解天气情况，雷雨天气不得露天施工。
雨期应保证电气设备的接零、接地保护措施到位，漏电装置灵敏，电线绝缘接头良好。
8.本作业需执行的强制性条文
规范名称
《建筑电气工程施工质量验收规范》GB50303-2002
条文号
强制性条文内容
3.1.7
接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。
7.1.1
电动机、电加热器及电动执行机构的可接近裸露导体必须接地（PE）或接零（PEN）。
9.1.4
不间断电源输出端的中性线（N极），必须与由接地装置直接引来的接地干线相连接，做重复接地。
11.1.1
绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露导体应接地（PE）或接零（PEN）可靠。不应作为接地（PE）或接零（PEN）的接续导体。
12.1.1
金属电缆桥架及其支架和引人或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：
1 金属电缆桥架及其支架全长应不少于两处与接地（PE）或接零（PEN）干线相连接；
2 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2 ；
3 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于两个有防松螺帽或防松垫圈的连接固定螺栓。
24.1.2
测试接地装置的接地电阻值必须符合设计要求。
。
8.1接地施工过程中必须符合以下要求
8.1.1扁钢焊接宽度的2倍。
8.1.2圆钢焊接直径的6倍。
8.1.3接地线穿过墙壁楼板和地坪应加装钢套管，有化学腐蚀部位还应采取防腐措施。
8.1.4锌钢材料焊接时将破坏热镀锌防腐层，应在焊接处100mm内做防腐处理。
8.1.5接地线不应做其它用途。
8.1.6建筑物上防雷设施采用多根引下线时，应在各引下线距离地面1.5-1.8米处设置段接卡盒，段接卡盒应加保护措施。
8.1.7接地干线应在两点及以上与接地网相连接。
8.1.8施工前必须对施工班组做好施工技术交底，在施工过程中认真仔细检查施工工艺及质量要求。
9.接地工程施工危险点分析及预控措施
作业项目
危险点
防范类型
预控措施
沟槽施工
挖掘机作业不规范
车辆伤害
1、 使用挖掘机挖沟时，挖掘机的作业位置土方是否牢靠、距离沟的位置是否过近，挖掘机回转半径以内是否有人施工。
2、 挖掘机驾驶人员必须持证上岗。
3夜间施工时，是否设置足够的照明设施。
电焊作业
违章违纪作业，违反安全技术交底
火灾、触电、灼伤等
1．施工现场电焊作业前必须履行三级动火作业票审批手续。
2．焊接作业点与易燃易爆品必须保持有效的安全距离，电焊作业点必须配备灭火器材。
3．施工作业人员必须正确使用安全防护装置。
4．焊机设备必须有安全保护装置。
5．电焊作业人员必须持证上岗，焊接时必须按照技术要领进行作业。
6．雨天停止焊接作业。
7．一个地点作业任务完成时，电焊设备电源必须切断。
8．清楚焊渣时应佩戴防护镜，防止焊渣进入眼睛。
9．工作结束后，应切断电源，锁好开关箱，检查确认无隐患才能离开。
10．对焊接点进行防腐处理时，应待焊接点冷却后进行。
11．电焊设备应经常维修、保养，使用前做检查无异常方可使用。
12．焊钳和电焊线的绝缘必须良好，导线截面应于工作参数相适应，焊钳应具有良好的隔热能力。
13．进行焊接作业时，严禁将电焊线整盘堆放在一起，应分开放置以利于散热。
10.安全专项措施
一、安全生产
1、进入工地必须做到“三宝、四不、一爱护”，即：“三宝”指能够合理正确的利用三宝（安全帽、安全带、安全网），进入施工现场必须戴好安全帽，2米以上高空危险作业必须系好安全带；“四不”指施工区域内不酒后上岗，不吸烟，不随地大小便，不赤膊、赤脚、穿拖鞋上班；“一爱护”指爱护施工现场及生活区的安全设施和日常设施.
2、特种作业人员、机械操作人员必须经过培训、考核，持证上岗的人员。
3、机械、电气设备操作人员一定要遵守操作规程，严禁违章作业和坐、靠在机械上休息。
4、施工现场“三不伤害”即：不伤害自己、不伤害别人、不被别人伤害。
5、施工过程中要注意自我保护，严禁冒险作业、违章作业。
二、文明施工
进入施工现场必须戴好安全帽、扣好帽带，施工现场严禁吸烟随地大小便等，在现场施工必须做到工完场清，施工材料、垃圾及时清理，材料堆放必须在指定位置，并分类堆码整齐。确保工地文明施工形象。
三、电工作业注意事项
1电工作业必须经专业安全技术培训，考试合格，非电工严禁进行电气作业。
2 电工作业时，必须穿绝缘鞋、戴绝缘手套，酒后不准操作。
3 所有绝缘、检测工具应妥善保管，严禁他用，并应定期检查、校验。保证正确可靠接地或接零。所有接地或接零处，必须保证可靠电气连接。保护零线PE必须采用绿／黄双色线，严格与相线、工作零线相区别，不得混用。
4 电气设备的装置、安装、防护、使用、维修必须符合《施工现场临时用电安全技规范》（JGJ46-2005)的要求。
5 在施工现场专用的中性点直接接地的电力系统中，必须采用1N-S接零保护。
6 电气设备不带电金属外壳、框架、部件、管道、金属操作台和移动式碘钨灯的金属柱等，均应做保护接零。
7 定期和不定期对临时用电工程的接地、设备绝缘和漏电保护开关进行检测、维修、发现隐患及时消除，并建立检测维修记录。
四、焊工作业注意事项
1、严格遵守“十不烧”规程操作。
2、操作前应检查所有工具、电焊机、电源开关及线路是否良好，金属外壳应有安全可靠接地，进出线应有完整的防护罩，进出线端应用铜接头焊牢。
3、每台电焊机应有专用电源控制开关。开关的保险丝容量，应为该机的1.5倍。
4、电气焊的弧火花点必须与氧气瓶、电石桶、乙炔瓶、木材、油类等危险物品的距离不少于10米。与易爆物品的距离不少于20米。
5、乙炔瓶、氧气瓶均应设有安全回火防止器，橡皮管连接处须用轧头固定。
6、氧气瓶，严防沾染油脂、有 ，电源线均应架空扎牢。
10、焊割点周围和下方应采取防火措施，并应指定专人防火监护。

11.重大风险作业与重要环境因素清单
附表1：重大风险作业及控制措施清单
附表2：重要环境因素及控制措施清单

附表1： 重大风险作业及控制措施清单
序号
工程名称
施工项目
作业活动
危险因素
可导致事故
作业中危险性评价
危险
级别
旁站级别
控制措施及有效性
L
E
C
D
1
接地施工
施工用电
电工无证上岗
人身伤害
3
3
15
215
Ⅲ
☆☆
☆
严格检查，加强进场教育。配电箱漏电保护器全数检查。
2
接地施工
焊接切割、可燃物
焊接或切割时火星，引起火灾
火灾
3
3
40
220
Ⅲ
☆☆
☆
现场动火严格执行；焊接现场配置灭火器、加强对消放设施的检查和维护

附表2： 重要环境因素及控制措施清单
序号
作业活动
环境因素
排放去向
数量
频率
环境影响
时态
状态
Σ
控制措施
1
施工用电
电量消耗
施工现场
少量
工作时
资源
现在
正常
27
控制用量
2
接地焊接施工
电焊条残渣
施工现场
少量
工作时
土壤
现在
正常
25
现场设置废料箱
3

4

5
