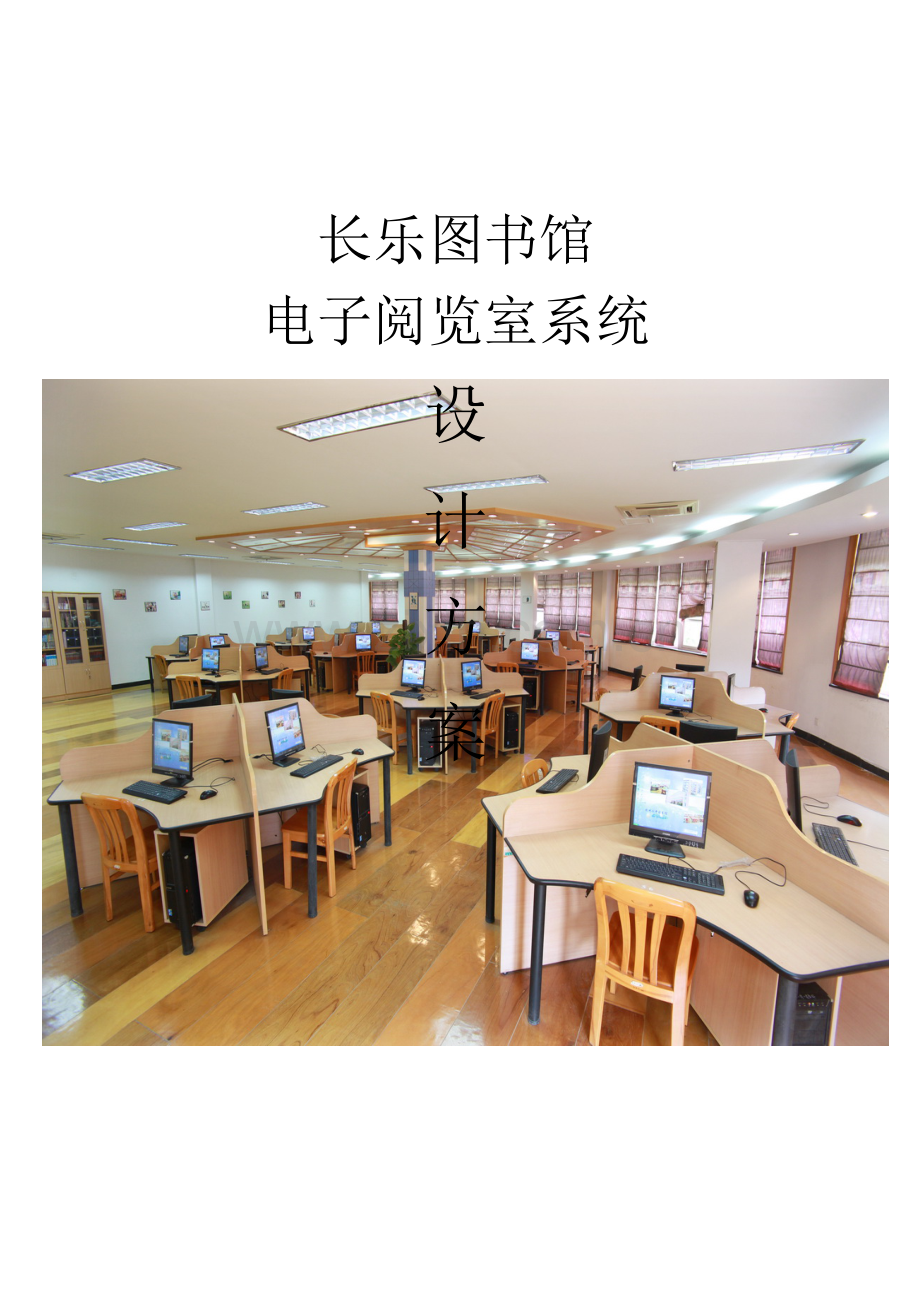

长乐图书馆
电子阅览室系统
设
计
方
案

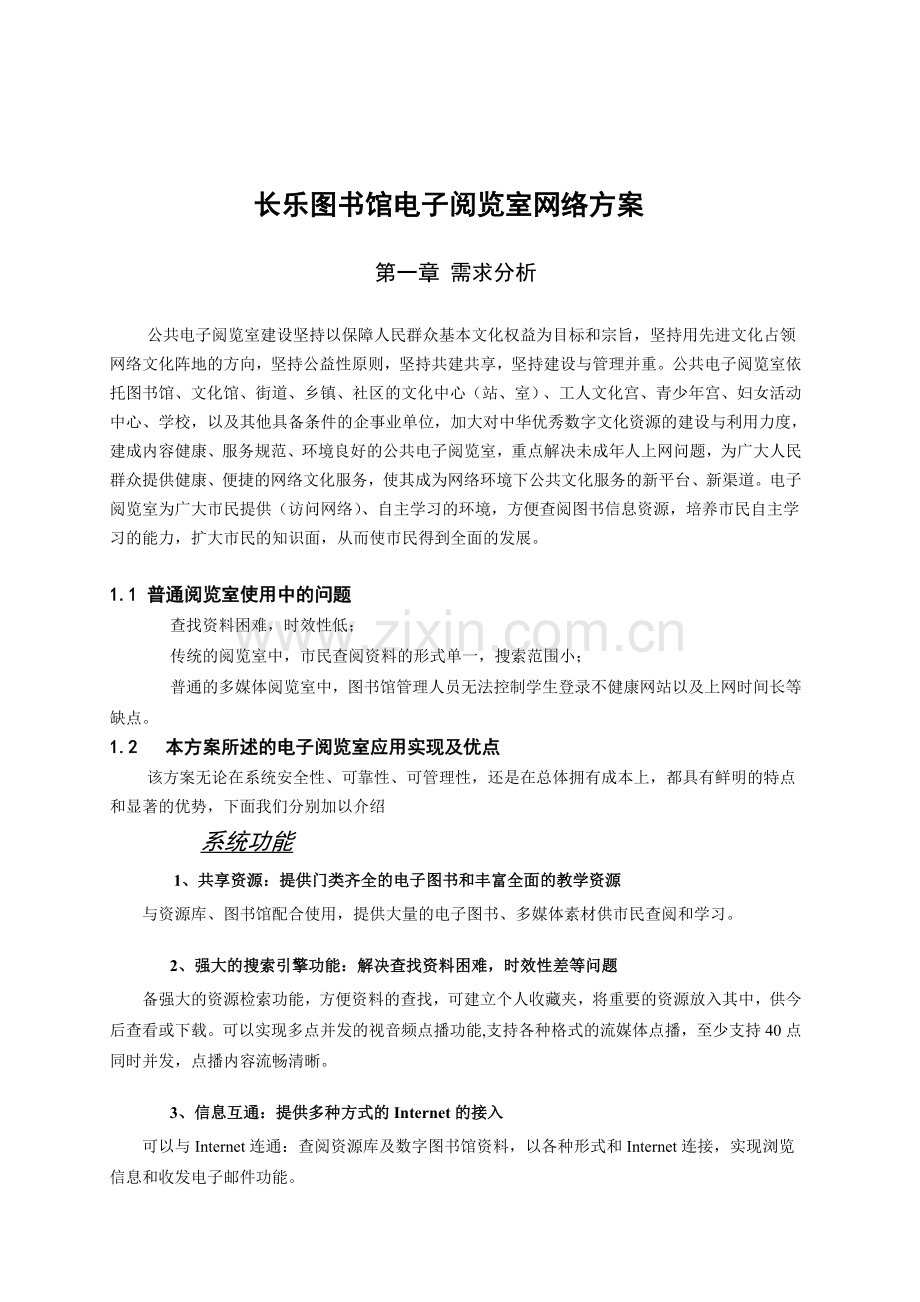

长乐图书馆电子阅览室网络方案
第一章 需求分析
公共电子阅览室建设坚持以保障人民群众基本文化权益为目标和宗旨，坚持用先进文化占领网络文化阵地的方向，坚持公益性原则，坚持共建共享，坚持建设与管理并重。公共电子阅览室依托图书馆、文化馆、街道、乡镇、社区的文化中心（站、室）、工人文化宫、青少年宫、妇女活动中心、学校，以及其他具备条件的企事业单位，加大对中华优秀数字文化资源的建设与利用力度，建成内容健康、服务规范、环境良好的公共电子阅览室，重点解决未成年人上网问题，为广大人民群众提供健康、便捷的网络文化服务，使其成为网络环境下公共文化服务的新平台、新渠道。电子阅览室为广大市民提供（访问网络）、自主学习的环境，方便查阅图书信息资源，培养市民自主学习的能力，扩大市民的知识面，从而使市民得到全面的发展。

1.1 普通阅览室使用中的问题
查找资料困难，时效性低；
传统的阅览室中，市民查阅资料的形式单一，搜索范围小；
普通的多媒体阅览室中，图书馆管理人员无法控制学生登录不健康网站以及上网时间长等缺点。
1.2 本方案所述的电子阅览室应用实现及优点
该方案无论在系统安全性、可靠性、可管理性，还是在总体拥有成本上，都具有鲜明的特点和显著的优势，下面我们分别加以介绍
系统功能
1、共享资源：提供门类齐全的电子图书和丰富全面的教学资源
与资源库、图书馆配合使用，提供大量的电子图书、多媒体素材供市民查阅和学习。

2、强大的搜索引擎功能：解决查找资料困难，时效性差等问题
备强大的资源检索功能，方便资料的查找，可建立个人收藏夹，将重要的资源放入其中，供今后查看或下载。可以实现多点并发的视音频点播功能,支持各种格式的流媒体点播，至少支持40点同时并发，点播内容流畅清晰。

3、信息互通：提供多种方式的Internet的接入
可以与Internet连通：查阅资源库及数字图书馆资料，以各种形式和Internet连接，实现浏览信息和收发电子邮件功能。

4、过滤系统：过滤互联网上不健康的信息
在市民自主学习、畅游互联网的同时，给未成年提供一个纯净的网络环境，过滤和禁止有害网络信息，对上网计算机进行统一集中的管理。
5、时间控制系统：可以控制上网的时间时长。
在市民自主学习、畅游互联网的同时，给未成年上网控制时间时长，可由计算机进行统一集中灵活的管理。
系统优点
1、系统更安全更稳定
· 系统采用C2级权限控制保护：管理员统一控制用户权限，普通用户无法对系统进行误操作；
· 系统不易感染病毒：系统具有防火墙功能,所以病毒无从入——也具有识别阻止非法的数据，只要在服务器端做好病毒防护即可保证整个系统不受感染；
· 重要资料不易泄露；
· 容错备份快速恢复：利用服务器完善的备份和容错机制,更可确保系统和数据的快速恢复。
2、管理更容易
· 真正做到集中管理，使管理员的管理对象由包括所有客户端设备的整个系统，集中到服务器一个点，软硬件升级、杀毒、应用软件安装、用户帐户管理等等，几乎所有的工作都在服务器上进行，管理员只要维护好服务器即可，大大减轻维护工作量。
3、使用更方便
· 免维护，用户可以避免因本地故障占用工作时间
· 操作简单，一键即开、开机即用，用户不需学习复杂的系统设置
· 可随时关机、断电，系统不受任何影响
· 可以灵活地设定数据的访问权限，多用户仍可保证数据的共享与隐私

1.3 电子阅览室系统结构拓扑图

客户机
管理主机
服务器
1000M交换机
电子阅览室实物连接示意图
客户机

电子阅览室实景图：

第二章 电子阅览室网络系统设计及应用软件解决方案
2.1电子阅览室总体结构“30+3”解决方案
即30台PC、一台服务器、一台交换机、一台企业级路由器100-1000M 以太网接口，另可加入1000M光纤模块，用来与图书馆网络相连，构成性能优越、系统稳定、管理方便、价格合理的多媒体阅览室平台。

网络拓扑图如下：
客户机
管理主机
服务器
1000M交换机
电子阅览室实物连接示意图
客户机

2.2 系统简介
电子阅览室作为图书馆组成部分提供集部分电子图书管理、信息发布、查询和在线阅读于一体的综合信息系统。采用国际标准，使用先进的C/S结构，为图书馆构建了拥有丰富学习资源、方便市民自主探索式学习、不受时间空间限制的网络化学习环境，是从“印刷时代”跨越到"信息时代"的最佳途径。
u 系统功能

Ø 公共检索和电子文献阅览。主要完成馆藏信息检索、新书通报浏览、光盘数据库和硬盘数据库中的电子文献阅览（包括中国知网、万方数据库、超星数字图书馆）。
Ø 通过Internet网上浏览。可以在地方科研机构、大学，获取所需的信息和资料；可以获取互联网上能提供的主要信息资源。
Ø 通过电子阅览室的服务器及各种教学软件对校园网上的用户提供信息服务。也可以在校园网上对用户提供电子文献资源的检索、浏览。
Ø 多媒体电子出版物阅览。可以阅读各种电子出版物，如电子图书，专著、百科全书、期刊、报纸。可以点播视听资料。
Ø 对用户具有权限控制、网站过滤功能、安全监控、计费、计时等管理功能。具有对电子文献的收集、编目、制作、管理和保存等功能。

u 系统特点
Ø 系统设计合理、技术先进、兼容性好、易学易操作；
Ø 系统容量大、易扩展、易维护，支持各种类型电子图书文件；
Ø 电子图书是经过教育专家结合中小学图书馆的实际应用和国家的教学大纲，精心编选择出来的；
Ø 系统日志的方便维护和管理；
Ø 客户端采用浏览器方式进行，操作易学易用。

第三章 电子阅览室的环境建设
电子阅览室的环境建设本着实用、简洁的总体方针。
3.1 电子阅览室设备及使用标准
1. 电子阅览室人均标准使用面积：2平米/人
2. 计算机配置数量：30~50台
3. 电子阅览室设施建设规范：
1．电子阅览室：
A、室内安装活动防静电地板
B、电源供电：线路统一为暗线铺设，电源线采用质量良好的线材，并保证有安全的接地和工作接地。
C、室内有足够的光照度，无暗光，且亮度均匀。
D、机房内悬挂《上机操作规程》、《计算机室管理条例》
2．设施设备：
A、室内统一为无尘黑板
B、室内需安装空调，温度控制在23℃±2℃
C、室内需安装抽湿机，湿度控制在45% ~ 65%
D、室内噪音在70db以下。
3.2 机房电源
对于电子阅览室，为保证计算机连续运行，对市电电源供应采用三路高压一级供电，用一路备用两路，保证计算机可以连续运行。为确保三路供电，最好在三路高压电源之间增加联络，以尽量减少停电时间。
1）电气需求
主要有计算机设备电源插座箱布线、空调电源布线、照明电源布线、应急照明电源布线、维修电源插座布线、计算机专用地引上线等。
计算机设备（含服务器、计算机终端和各种辅助设备）及其备份，整个计算机设备电源数按实际计算机数目计算。
空调设备的选择可根据实际机房面积的大小和设备发热量，按4匹/50平米计算。
为在使用时方便和整体美观，实行照明电源集中控制管理，机房全部采用新的照明灯具（机房专用格栅洁净灯盘、3×40W、电感式镇流器、消防局认证产品），根据房间的布局而拉电源线和调整灯盘位置，使照明布置更合理化。
2）供电电源
机房电源总进线采用380V电压、50Hz频率和三相五线制（即TN-S系统）的配线方式，电源的质量需符合国家标准，即电压波动小于±10%，频率波动标准小于±1%。
为了确保机房内的设备能安全可靠地运转，电源准确灵敏通电和断电，视设备情况不同具有过载保护，短路保护，确保电源控制和设备的安全。
3）一般照明
一般照明又叫普通照明或总体照明，是指整个场所或场所的某部份基本上照度均匀的照明。一般照明的好坏不仅会影响工作人员工作效率和身心健康，而且还会影响计算机的可靠运行 。电子阅览室内采用新的照明灯具（机房洁净灯盘、3×40W、电感式镇流器、消防局认证），照明灯具大小为1200mm×600mm，跟两块天花板（大小规格为600mm×600mm）大小一样，使整个机房协调一致。在机房规范内本机房照度设计为：200LX。
4）计算机电源
计算机电源安装在活动地板下，主要给计算机设备供电；另配有活动多功能计算机插座，满足不同计算机设备（主机和显示器）插头用电。
5）要求
A．服务器、教师机做成单独的回路，便于控制。
B．工作站回路应充分考虑计算机启动的冲击电流。
C．线缆铺设全部采用暗线方式。

3.3 接地标准
1．按国家标准
按国家标准，对计算机系统接地有这样的规定:
1) 计算机系统直流地接地电阻大小,根据接地以及诸种接地方式之间关系,应按不同计算机系统的要求而定,一般要求不大于4欧,防雷保护地的接地电阻不应大于10欧。
2) 交流工作的接地电阻不应大于4欧,安全保护地接地电阻不应大于4欧。
3) 接地是以接地电流量流动为目标,因此接地电阻越小越好。
2．接地地线的处理
不同的计算机系统有不同接地处理方法,根据要求对地可采取各种处理方法。
1) 直流地的处理方法
直流地接地处理方式不一样,目前计算机使用的接地与大地的关系有两种即一是直流地悬浮和直流地接大地。
应该指出的是在直流地接大地的地线系统中,决不是直流地在任意一点上都可以接大地,而且在直流地接大地之前应象直流地悬空一样保持对大地有足够的绝缘电阻。
直流地接法有三种:一是串联接地,计算机各设备地线以串联方式接在作为直流地地线上,注意此处所用的连接部应与机箱绝缘,此种接法各处电位都有差异,但如果电位差很小在简单的接地系统中应用比较适宜。二是并联接地,计算机设备的直流地,都用多股屏蔽线分别直接接到接地母线上,这种接法各点间的电位差很小,可获得较低的接地地阻,因此大系统应用中较多。三是网络接地,直流网络地就是用一定截面积的铜芯线,在活动地板下面交叉排成方格,交叉点用锡焊接在一起,计算机各机柜的直流地都用铜芯线连接到直流网络地交点上。
2) 交流地的处理方法
交流工作地可分为计算机系统中的交流设备和为计算机系统配套的交流设备两种。在计算机系统中使用的交流设备,其中性点用绝缘导线串联起来接到配电柜中线上或将中性线连接在一起后用接地母线接地;在计算机房以外配备的交流设备,应各自按电气规范的规定接地。
3) 安全保护地
安全保护地在计算机系统中的处理方法也分为计算机房内、外两种情况。计算机房内的安全保护地是将所有机箱的机壳,用一根绝缘导线串联起来,再用接地母线将其接地或接到配电柜的中线上。计算机房外使用的交流设备的机壳按有关电气规定进行接地。
4) 对地线的处理应注意以下问题
为了防止接地电流干扰,各接地母线应使用带有绝缘外皮的屏蔽线,屏蔽套的一端接地; 计算机的直流地在机房内不允许与其他交流地相短接或混接;交流线路走线最好不与直流地线紧贴或平行;直流接地与避雷接线引线应距十米以上。
5) 各类地线之间的关系
计算机房各类地线之间的关系,也就是计算机系统直流地与其它几类的相互关系。
目前国内外在计算机系统的接地问题上都有不同的认识,在具体操作上也有差异。一是计算机房内的直流地、交流地、安全地各自成系统,各用一根接地母线接入配电柜的中线,这种方法比较方便,又可以与避雷装置保持规定距离,一般微机机房可采用此法。二是计算机房内的直流地、交流地、安全地分别接入不同的地线,这种方法比较合理,接地理论和实际更能溶为一体。虽然造价略贵一些,处在繁华地段的机房不太容易实地操作。但从计算机设备的价格与接地所需价格之比(例如卫星电子联行休斯通信设备、小型机等设备在几十万以上,而接地造价也不过几千元)和保护人员安全角度来看是值得的。中大型机房可采用此法,目前人行卫星电子联行的机房大多采用此种方法。
3．接地实际操作
1) 接地要求
接地电阻数值应在要求范围之内越小越好;要考虑各种腐蚀因素应做防腐蚀处理;计算机地线和建筑避雷针地不可公用,要有一定距离;接地的引线接点要易于测量,接地引线线经应大于或等于三十五平方毫米。
2) 接地方法
一是接地棒法;接地棒的材料可用角钢、槽钢、钢管等,接地棒长度为两米五以上,接地棒之间的距离不应小于5米,接地棒多少应根据各地情况而定。实施方法:接地棒垂直埋入地下,水平埋入深度不小于0.6米,然后用扁钢相连。二是埋设铜板;将一块铜板埋入离地面一米深处作为接地电极,铜板面积约一平方米以上,厚高1-2毫米,铜板的周围放些木炭可吸收水分增加湿度,减小接地电阻。
3.4 天花板吊顶
机房的吊顶主要有下列作用
1) 在吊顶以上到顶棚（或上一层楼板）的空间作为机房的静压送风或回风风库。
2) 当不作为风库时，可用来布置通风管道。
3) 安装固定照明灯具及走线。
4) 安装固定各类风口。
5) 安装固定火灾自动探测器。
6) 防止灰尘下落。
可见吊顶应具有一定的承载能力，必须能够承受住全部安装设备的重量。吊顶以上的空间要留有300mm~800mm的间隔，当吊顶上安装空调管道时，其间距要根据风管的结构来确定，并要留有人员安装及检修的空间。吊顶构件最好是可拆的，至少是在规定的地段是可拆的，以便于人员能够进入吊顶空间。如果用吊顶以上空间作为空气调节的静压风库时，吊顶以上空间及屋顶应采取防尘措施，防止灰尘通过吊顶落入机房内。所选用的吊顶板及其构件还应具有质轻、防火、防潮、吸音、不起尘、不吸尘等性能。
目前广泛采用的是装配式轻钢龙骨吊顶，其分为U型和T型两种结构式。U型装配式轻钢龙骨吊顶是用U型薄壁轻钢龙骨做为承重骨架，再配以固定构件，吊顶板用自攻螺丝固定于承重骨架上。T型装配式轻钢龙骨吊顶是用T型轻钢龙骨做为骨架，在中、小龙骨间安装顶板，然后用铅丝将中、小龙骨紧固。
吊顶顶板材料较多，主要有难燃的塑料装饰板、塑料泡沫装饰板、石膏吸音板、金属吊顶板等。顶板有各种图案和色彩可供设计者选择。
装配式轻钢龙骨吊顶具有以下优点：
1) 自重轻，用U型装配式轻钢龙骨与9mm厚石膏板组成的吊顶，每m2重11kg，仅为般抹灰吊顶重的1/4。
2) 耐火性能好，轻钢龙骨及顶板都是不燃或难燃材料，有利于防火。
3) 以钢代木，节约木材。
4) 装配化施工作业，改善劳动条件，有利于实现装修工程工业化。
5) U型吊顶密封性好，并可敷设轻型保温隔音材料，适用于恒温恒湿空调房间。
根据要求可灵活选择饰面材料，以达到装饰美观的效果。
通常在吊顶上还安装与之相一致的照明灯具，照明灯具以嵌装式，如果能与设在吊顶上的可调风口在造型上、色彩上和尺寸上取得一致和协调，则会相得益彰，收到更令人满意的效果。
为了使吊顶板也能像活动地板那样，不论房间的形状和面积如何，都能较方便地装配，而且能满足防火、吸音和隔热等方面的要求，常采用铝制穿孔骨吊顶板。铝制穿孔骨吊顶板是一个轻质铝壳体，并有不同孔距和孔径的通孔，其中填充的材料具有消声、防火性能。
天花板示意图如下：

天花板示意图
3.5 机房地板
在电子阅览室的工程技术设施中，地面是一个很重要的部分，在主机房区应采用抗静电的金属活动地板，而动力区及办公区则可采用一般的水磨石地面或木质地板，下面着重介绍活动地板及抗静电活动地板。
活动地板又称假地板或双层地板，是根据需要可在机房真地板上灵活装、拆的地板。利用活动地板可以在机房内组成一个地下空间的建筑结构。活动地板的结构具有以下特征：
活动地板结构为敷设设备间的信号线、电源线及机器地线系统提供了合适的空间。计算机设备通过活动地板可以自由地进行电气连接，因为活动地板具有可拆卸性，所以对电气连线的敷设，检修及更换都很方便。所有连线都有从活动地板下进入设备，使设备间连线可以直接连接，距离最短，因而可减少信号在传输过程中的损耗。
计算机设备通过活动地板下空间作为空调的静压风库，为设备与机房的空调提供了方便。可以获得较为满意的气流组织。因为带气流分布风口的地板具有可以与普通活动地板互换的特性，所以电子阅览室能够自由地调节气流分布。无论设备的位置如何都能通过地板上的风口得到被空调的空气。
无论电子阅览室的形状和面积如何，都能方便而迅速地装配并能容易地拆除。这样就便于设备的布局与调整，同时减少了因设备扩充或更新换代带来的建筑设施的改造。
地板表面牢固、耐磨、洁净、不起尘、不吸尘、不反光、不打滑，既可湿洗又可用吸尘器除尘。在电子阅览室内采用抗静电的金属活动地板，能使静电荷通泄至地并能反射电磁辐射。
活动地板已成为现代化机房不可缺的设施之一。由于活动地板上面安装计算机设备，设备之间的连线均设在活动地板以下，既使机房内整齐、美观，又给工作人员以舒适的感觉。
活动地板的主要构件是地板、可调节的活动支撑、桁梁和承重及密封用横条缓冲垫。就地板所用的材料来看大体分为三类：纯木质地板，复合塑料贴面地板，金属地板。
纯木质地板的优点是造价低、易加工，但强度较差、易受潮变形，且易引起火灾，一般不在机房内使用。
复合塑料贴面地板的基材是层压刨花板，上下表面贴有塑料贴面，四周用油漆封住，或用镀锌铁皮包封的地板。其优点是平整光滑、不起尘、易清洁、有一定弹性、耐腐性、防火、颜色美观，是目前使用较为普遍的一种活动地板。
金属地板铝合金浇铸或压铸而成，其上表面贴有抗静电贴切面。金属地板的优点是：强度高，受温度和湿度的影响小，地板的精度高，关键尺寸易于保证，铺设后地面平整，结合处缝隙小，而且能够提高抗静电效果。但是金属地板造价高，一般铺设在条件要求较高的大、中、小型计算机的主机房内。从性能价格比出发，本方案建议选用复合塑料贴面地板作为机房地面建筑材料。
放置活动地板支脚的土建地面要求平整光滑、不起尘，理想的做法是采用水磨石。为防活动地板的移位、坠落及柱脚倾倒，要增强柱脚和地面的紧固。柱脚和地面紧固的方法有两种：
1) 用螺栓将支柱的底脚与土建地面固定牢，并通过纵梁或搁栅（1m~2m间隔）将支柱相互连接起来。
2) 用固定粘合材料将支柱的底脚与土建地面固定牢，并通过纵梁或搁栅将支柱相互连接起来。
地板安装完成后如下图所示：

3.6 墙体
土建墙体厚度要符合热负荷要求，使室内热负荷减少到最低限度。所采用的材料应该不易燃烧，而且隔热、隔音、吸音性好。
墙体表面涂附的材料种类很多，设计者可根据实际情况，参阅有关资料合理选择。要求不易产生尘埃、不产生静电、无毒的材料。
为保证室内的环境，统一使用无尘黑板。
墙角处安装金属地脚线，

3.7 温、湿度
室内需安装空调，温度控制在23℃±2℃，室内需安装抽湿机，湿度控制在45% ~ 65%
电子阅览室空调的任务是为保证计算机系统能够连续、稳定地运行，需要排出计算机设备及其它热源所散发的热量，维持电子阅览室内的恒温、恒湿状态并控制机房的空气含尘量，为此，要求电子阅览室的空调系统具有供风、加热、加湿、冷却、减湿和空气除尘的能力。由于电子阅览室空调所担负的这一特殊任务，使其与一般建筑的空调有如下不同点：
1) 在进行机房空调设计时，应对计算机设备的功耗、发热量、设备的洁净度要求、设备进出口空气的温差以及机房内环境温湿度要求等有所了解，以便使机房的空调设计和整个机器设备的散热设计成为一个整体，使各级散热设计的效能得以更好地发挥。
2) 计算机是由大量发热元、器件组成，在开机时这些元、器件就是热源，为使其能够工作在合适的温、湿度范围之内，机房的空调必须持续、稳定地降温运行。在要求计算机连续运转的系统中，需要全年持续、稳定地降温运行。
3) 为使计算机的元、器件工作在相近的温度范围内，确保元、器件性能的一致，进入机器设备的空气和从设备排出的空气的温度差应越小越好。但是为了有效地排出设备中的热量，则要求有较大的送风量，因此要求机房内的空调系统送、回风温差小，送风量大。
4) 把机房的温、湿度控制在规定的范围之内不仅是操作人员的要求，而且是元、器件、设备及有关材料的要求，因此要求机房内的空调系统温、湿度必须能控制在规定的范围内。
在进行机房空调设计时，除按常规的办法处理外，还应根据机房空调的特点注意解决下列问题：
1) 考虑到计算机系统功能的扩充和使用范围的增大，机房空调设备的容量要留有足够的余量。余量的确定应视具体情况而定，通常以15%~20%为宜。为了提高可靠性，保证计算机系统不停地进行数据处理，以及空调设备的维修和更新，必要时空调设备要有备份，甚至采用双工系统。
2) 在机房空调的实际设计中，应根据计算机的用途、特点、计算中心的性质分别对待，强求上述各项的全面实现，往往会造成经济上的极大浪费。
本方案建议选用柜式空调组成双工系统，即可保证电子阅览室其它设备的正常运转，又节约修建中央空调系统的高昂费用。
第四章 综合布线
4.1 安装与设计规范
1. 以国际布线标准ISO/IEC11801：1995(E)和ANSI/TIA/EIA568A《商业建筑物电信布线标准》为依据。
2. 同时参照以下标准：
1. 中国建筑电气设计规范
2. 中国工程建设标准化协会标准 “ 建筑与建筑群综合布线系统工程设计规范”
3. 中国工程建设标准化协会标准 “ 建筑与建筑群综合布线系统工程施工及验收规范”
4. 结构化布线系统设计总则
4.2 布线装置及线缆的工作环境
温度：-5摄氏度 ~ 45摄氏度
相对湿度：5 ~ 85%PH
4.3 布线装置及线缆的大气环境
具有潮湿和粉尘的影响
具有受到鼠害的危险
地震裂度为6度
4.4 线缆及布线装置的总体传输特性指标
4.4.1 铜缆
所有铜缆的导体是经退火处理的24-AWG单股铜导线，直流电阻 < 10Ω/ 100m，线间电容< 5nF / 100m。
导线包裹有良好的绝缘层并具有阻燃能力。
所选用的铜缆均有外护套，可以做到对铜缆的保护，以免遭机械损伤，潮湿及鼠害。
CAT5 UTP 能支持155Mbps或更高的传输速率。也可考虑选用 CAT5e(增强型5类电缆)或CAT6电缆。
用于垂直系统的所有铜缆均有足够的抗拉强度。
4.4.2 光缆
所有光缆的传输介质均使用玻璃光纤，其纤芯为62.5μm 的多模光纤。
所选用的光纤具有双层的外包层，以便对光纤加以保护，防止微小弯曲的损失，并防止磨损以及保持其机械强度。
所选用的光缆均有外护套，以保护其免遭机械损伤，潮湿及鼠害。
所选用的光缆均具有如下光学特性：
最大光纤损耗： 850nm 3.8dB / km
1300mm 1.2dB / km
最小带宽： 850nm 160MHz-km
1300mm 550MHZ-km
用于垂直系统的所有光缆均有足够的抗拉强度。
4.4.3 铜缆交叉连接件和直接连接件
铜缆交叉连接件和直接连接件用于端接和直接连接电缆并将布线系统连成完整的回路。交叉连接件包括配线架、连接块、跳线和标签。
配线架是采用阻燃注模塑料制成用于支承端接电缆 。
连接块是采用阻燃注模塑料制成的用于卡接 24－AWG线缆而无需剥离绝缘层的直接连接件。
跳线是用于卫星配线架、计算机室、机房和各楼层中的配线间不同区域的管理，其中包括铜缆跳线和光纤跳线。
4.4.4 测试工具
1) 电缆测试仪
电缆测试仪的功能：电缆测试仪用于检测电缆质量及电缆安全质量，能完成电缆的验证测试和认证测试。验证测试包括测试电缆有无开路、断路、UTP电缆是否正确连接和串绕、近端串绕故障精确定位、同轴电缆终端匹配电阻连接是否良好等基本安装情况测试；认证测试则完成电缆满足TIA 568A TSB67等有关标准的测试，并具有存储和打印有关参数的功能。电缆测试仪能检测同轴电缆、屏蔽双绞线(FTP)和光纤等介质。
测试功能：验证测试和认证测试
测量精度：高于TSB-67标准二级精度
测试频率：100MHZ
测试输出方式：屏幕显示和打印
测试电缆种类：UTP3 类、FTP5 类、同轴电缆
2) 网络测试仪
网络测试仪的功能 ：网络测试仪用于计算机网络安装调试、网络监测、维护和故障诊断。网络测试仪具有能迅速准确的进行网络利用率、碰撞率等有关参数的统计、网络协议分析、路由分析流量测试以及电缆、网卡、集线器、网桥、路由器等网 络设备的故障诊断，并具有存储和打印有关参数的功能。
4.4.5 出口模块
信息插座的核心是模块化插孔。镀金的导线或插座孔可维持模块化插头弹片间稳定和可靠的电气连接。
插孔的设计采用整体锁定的机制，以保证插头插入时，在插头插座之间产生较大的拉拔强度。
信息插座用于向各类终端可靠传送声音，数据和低电压。
绝缘阻抗： 大于1500MΩ
承受电流： 大于 1.5A
插拔寿命： 不小于750次
介质承受电压：大于 1500V
模块化插孔有若干种颜色供选择，可与不同的面板配合使用。
信息插座使用的面板选用国标86面板或美标 120型面板。
面板选用与国标86面板配套的产品。
面板与出口模块能够可靠锁定，保证有足够的连接强度。
出口模块可以有暗装和明装两种。
需要在墙面上出口的信息点用与86暗装铁盒配套的出口模块。
在大开间办公室内的信息点根据用户需求采用明装墙上型或桌上型的出口模块也可采用地面暗装出口模块。
4.5电子阅览室布线方式
布线采用地面线槽方式。
地面线槽就是由讲台处出来的线缆走地面线槽通过支管到课桌
示意图如下：

当前的布线系统主要有两种：一种是非结构化布线系统，另一种是结构化布线系统。
1) 结构化布线系统
这种布线方式完全遵从EIA/TIA 568国际综合布线标准，信息盒及动力电插座安装在防静电地板上，线路均走在地板底下。这种方案的特点规范、灵活、可靠、易维护，现在网络布线通常都选用这种布线系统。

第五章 设备清单及报价
5.1 服务器、电脑与网络设备及软件

构成
产品
说明
数量
单价
总价
系统硬件平台
服务器
IBM专用服务器
1

终端（PC）
I3/技嘉/ 七彩虹/4G/500G SATA/100M网卡/耳机/21寸LED
也可采用相同配置一体机（联想或清华同方）
30

交换机
交换机+光纤模块
2

综合布线
线缆、跳线、模块、面板、配线架、机柜等

路由器
企业级路由器
1

小 计

应用软件

安装调试费
必要的网络管理应用软件
网络管理应用软件
含安装调试系统正常运行等等

合 计

不含税收总计

5.2 配套设备、器材与物料
序号
设备名称
型号及规格
产地品牌
数量
单价
总价
1
网络配件/耗材
超五类、非屏蔽、环保型双绞线，插座、PVC/铁横槽等

2
参数稳压电源

3
管理控制台

4
主机转椅

5
客户机桌椅

6
机柜

7
空调

5.3工程、培训、服务、标案
序号
设备名称
型号及规格
数量
单价
总价
1
综合布线
国际信息点标准

2
电源点工程
国际电源标准

3
维修服务

4
培训
（详见服务承诺）

第六章 服务承诺及保障体系
售后服务承诺
本公司长期从事计算机网络的高新技术企业，对于所应用的产品，我公司承诺根据产品厂家提供的保修期提供相应时间的产品保修期。在工程实践中，我们将不断地向客户提供帮助和有关技术咨询。我们一直以来非常重视售后服务。为用户提供良好的产品、高品质的技术服务，也是我们一直以来的行动指南。
我们服务的宗旨是“让客户满意”。组建了售后服务团队，可以满足客户的快速售后响应要求。
根据用户对售后服务的要求越来越高，售后服务的内容越来越广泛，不但要做好设备的安装调试及维修维护工作，还要随着用户应用的深入，业务的发展，技术的更新给用户提供如设备系统扩充升级，系统管理，应用开发等专业的咨询服务和技术支持服务，本公司凭借自身的实力和长期积累的经验，保证使用户能够在最短的时间内得到最好的售后服务和技术支持，以解除用户的后顾之忧。
