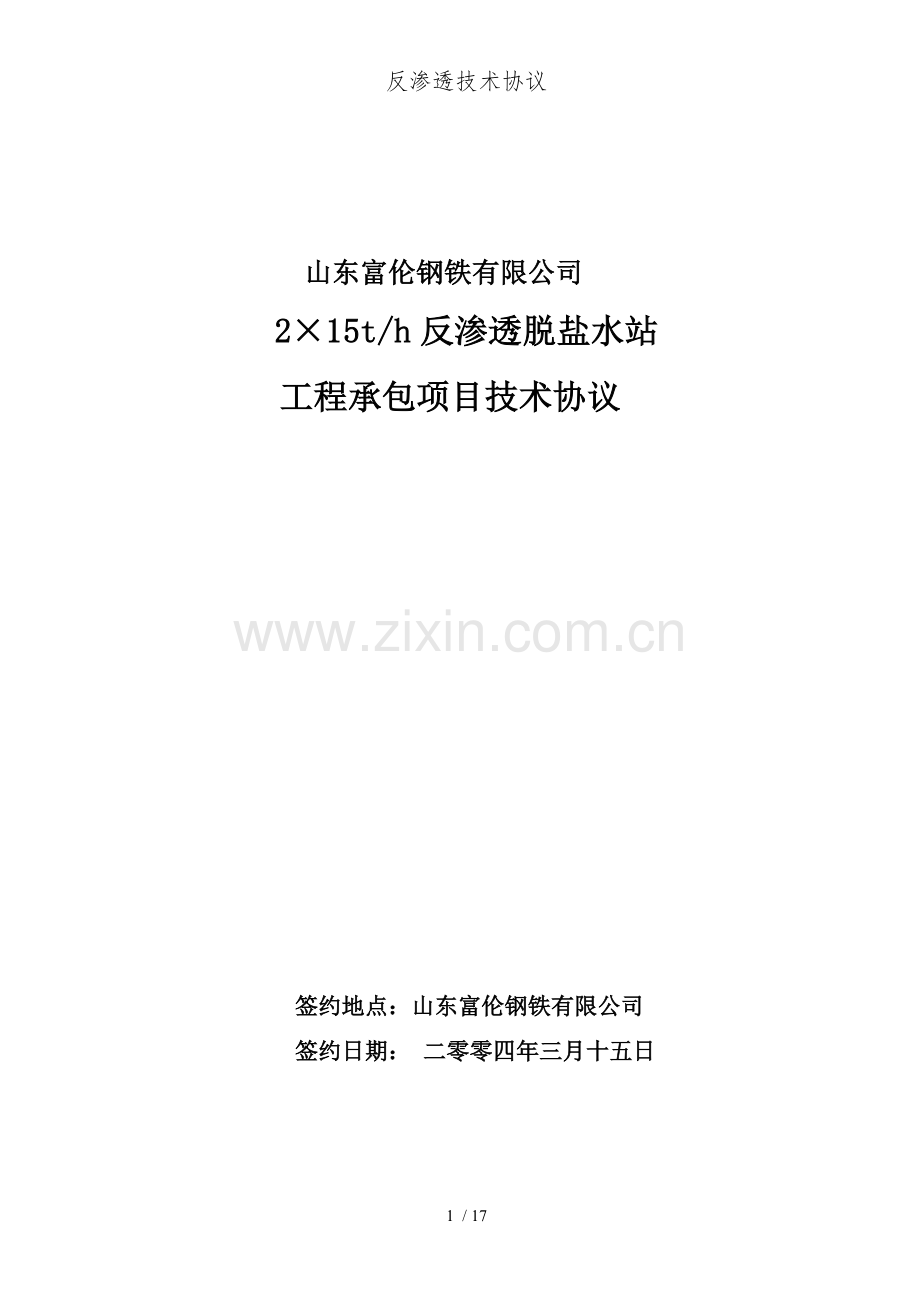

反渗透技术协议

山东富伦钢铁有限公司
2×15t/h反渗透脱盐水站
工程承包项目技术协议

签约地点：山东富伦钢铁有限公司
签约日期： 二零零四年三月十五日

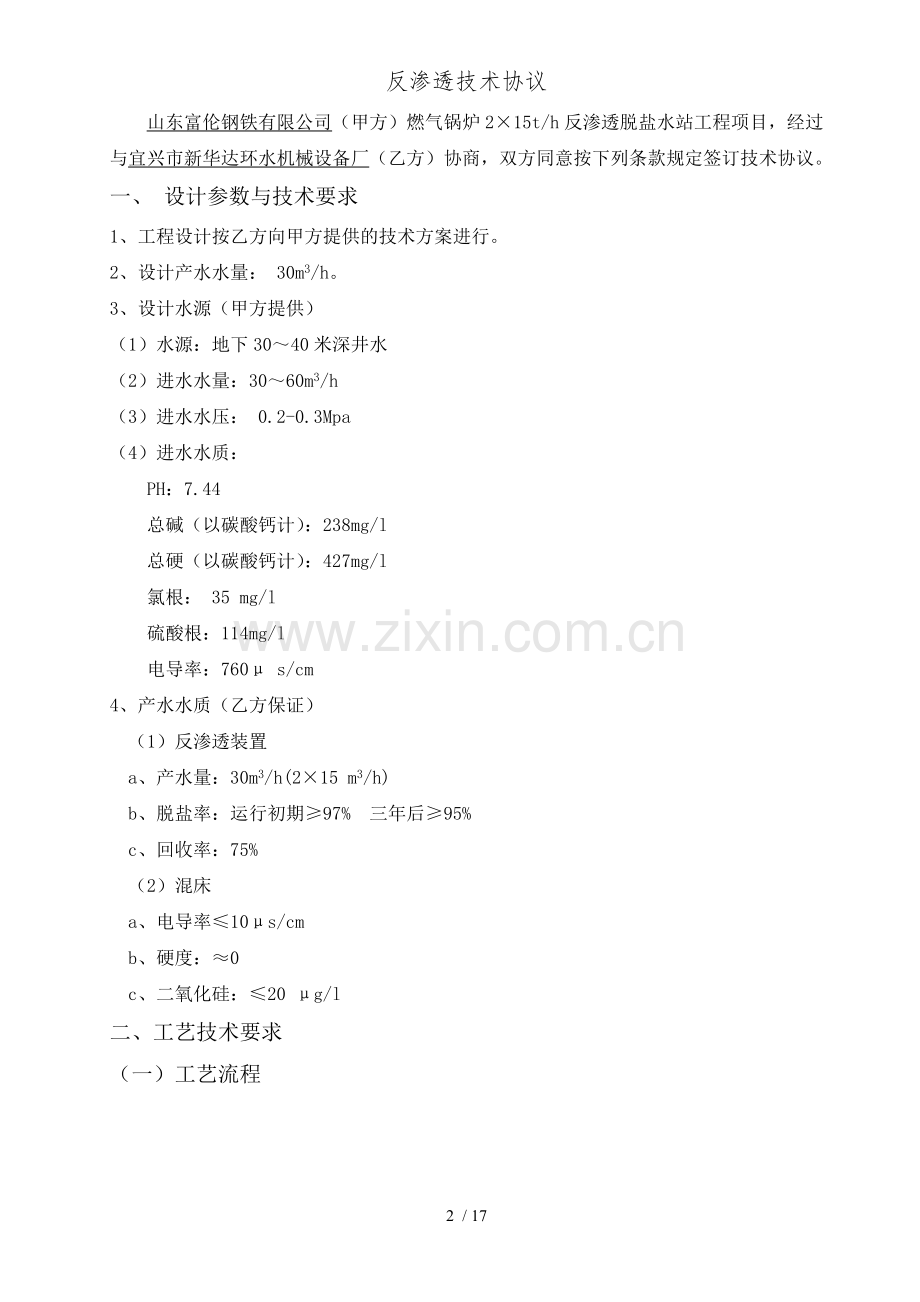

山东富伦钢铁有限公司（甲方）燃气锅炉2×15t/h反渗透脱盐水站工程项目，经过与宜兴市新华达环水机械设备厂（乙方）协商，双方同意按下列条款规定签订技术协议。
一、 设计参数与技术要求
1、工程设计按乙方向甲方提供的技术方案进行。
2、设计产水水量： 30m3/h。
3、设计水源（甲方提供）
（1）水源：地下30～40米深井水
（2）进水水量：30～60m3/h
（3）进水水压： 0.2-0.3Mpa
（4）进水水质：
PH：7.44
总碱（以碳酸钙计）：238mg/l
总硬（以碳酸钙计）：427mg/l
氯根： 35 mg/l
硫酸根：114mg/l
电导率：760μ s/cm
4、产水水质（乙方保证）
（1）反渗透装置
a、产水量：30m3/h(2×15 m3/h)
b、脱盐率：运行初期≥97% 三年后≥95%
c、回收率：75%
（2）混床
a、电导率≤10μs/cm
b、硬度：≈0
c、二氧化硅：≤20 μg/l
二、工艺技术要求
（一）工艺流程

（二）工艺设备要求
1、预处理系统
（1）原水泵
型号：IH80-65-160
数量： 2台
流量： 30～60m3/h
压力： 0.3Mpa
功率： 7.5KW
材质： 铸铁
（2）多介质过滤器
正常出力： 40m3/台.h
设备直径： Φ2200mm
运行流速： 10m/h
设计压力： 0.6Mpa
水压试验压力： 0.75Mpa
工作温度： 常温
本体材料： 钢衬胶
无烟煤滤料： H=400mm
石英砂滤料： H=800mm
反洗气强度： 18～25L/m2·s
气洗时间： 3～5分钟
膨胀率： 10～15%
反洗水强度： 10～12L/m2·s
水洗时间： 3～5分钟
膨胀率： ～25%
仪表： 进出口压力表各一块/台，总进水流量计一块/台
数量：2台
材质：钢衬胶（两层4 mm）
（3）汽水混合加热器
型号：QSH-40
流量： 40m3/h
控制温度： 20-30℃，正常25℃
材质：SUS304
数量： 一个
（4）混凝加药装置
（a）溶液箱
型号： WA-010I
数量： 一套
规格： Φ600×845mm
材料： PE
附件： 液位计一套
产地： 浙江德顺
（b）计量泵
数量： 一台
型号： DME20-6B
最大流量： 0～20L/H
压力： 0.6Mpa
材料： 泵体材料PP
控制方式： 自动/手动
产地： 丹麦格兰富
（c）搅拌机
型号：9644951
数量：1台
转速：1450rpm
功率：0.09KW
材质：304
产地： 丹麦格兰富
（d）配套管道、阀门
数量： 一套
材质： UPVC
产地： 台湾环琪
（5）阻垢剂加药装置
（a）溶液箱
型号： WA-010I
数量： 一套
规格： Φ600×845mm
材料： PE
附件： 液位计一套
产地： 浙江德顺
（b）计量泵
数量： 一台
型号： DME20-6B
最大流量： 0～20L/H
压力： 0.6Mpa
材料： 泵体材料PP
控制方式： 自动/手动
产地： 丹麦格兰富
（c）配套管道、阀门
数量： 一套
材质： UPVC
产地： 台湾环琪
（6）、保安过滤器
（a）型式与数量
型式： 垂直圆筒
数量： 2台
正常出力： ≥20m3/台.h
设备规格： Φ400
材料： 不锈钢
（b）设备参数
设计压力： 0.6Mpa
水压试验压力： 0.75Mpa
设计温度： 常温
产地： 本公司
（c）滤芯
外径/内径： 65/30mm
过滤精度： 5μm
材质： PP喷熔
数量： 20根
长度： 0.75米
（d）仪表阀门
仪表： 进出水压力表各一块
（7）三叶风机
型号：SSR80
流量：4.65m3/min
压力：44.1Kpa
功率：5.5KW
数量：1台
2、反渗透预脱盐系统
（1）反渗透装置
（a）数量： 二套
正常出力： 2×15m3/h
设计回收率： 75%
（b）反渗透膜元件
材质： 复合膜
型号： CPA3-8040
数量： 15根/套
脱盐率： 99.98%
产地： 美国海德能
（c）反渗透配套压力容器
型号： 8-S-300
数量： 5根/套
膜/根容器： 3根膜/每根容器
材料： 不锈钢
进水方式： 侧进侧出
直径： Φ200
工作压力： 2.1Mpa
产地： 国产
（d）进水条件
水温： 15-20℃
设计水温： ～25
水压： ≥0.2Mpa
SDI（15分钟）： ≤5
残余氯： ＜0.1mg/L
（e）高低压保护开关
数量： 2只/套
（f）集中取样盘
数量： 1只/套
附件： 集水槽和排水管
（g）仪表配置
电导率仪： 1只/套

（h）流量计
流量计： 2只/套
产地： 上海诚磁
（i）压力表
充油防震压力表 ： 8只/套
产地： 台湾
（j）温度表
RO进水温度表 一只
（k）仪表控制柜 1只/套
（l）配电柜 1台
电器元件：热继电器、交流接触器、时间继电器、选择开关、带灯按钮、空气开关、接线端子排等。
（m）电控柜 1台/套
（2）反渗透清洗装置
（a）清洗溶液箱
型式： 垂直圆筒
数量： 一台
材料： PE
容积： 2.0m3
附件： 液位计一套
产地： 浙江德顺
（b）清洗水泵
数量“ 一台
型号： IS65-50-160
流量： 30m3/h
压力： 0.3Mpa
材料： 泵头不锈钢
功率： 5.5Kw
（c）清洗保安过滤器
规格：φ400mm
数量： 一台
型式： 垂直圆筒
正常压力： 0.6Mpa
水压试验压力： 0.75Mpa
流量： 30m3/h
壳体材料： 不锈钢
产地： 本公司
（d）滤芯
外径/内径 65/30mm
过滤精度： 5um
材质： PP
数量： 20根/个
长度： 0.75米
（e）仪表： 进出水压力表各一块
（f）清洗就地控制盘
数量： 一台
产地： 本公司
（g）清洗系统管道和阀门
数量： 一套
材质： UPVC
（3）高压泵
型号： CR32-8
流量： 20m3/h
扬程： 1.43MPa
材料： 不锈钢
密封形式： 机械密封
电机功率： 15.0Kw
数量： 1台/套
制造商： 丹麦格兰富
3、精脱盐系统
（1）除二氧化碳器
正常流速： 40m3/m2.h
设备直径： Φ1000mm
填料：φ50空心球
数量1.5m3
PP 材质
材质： 钢衬胶，胶层3mm
配套风机型号：CQ19-J 2.2Kw
数量：1台
（2）淡水箱
体积： 10m3
材料： 钢衬胶，胶层3mm
数量： 一个
（3）淡水泵
型号：IH80-65-160A
流量： 27.2～54.4m3/h
压力： 0.3Mpa
功率： 7.5KW
材质： 不锈钢
数量： 2台
（4）混合离子交换器
规格：φ1000mm
数量：2台
材质： Q235A衬胶（二层5mm）
阳树脂：001X7MB 层高500mm
阴树脂：201X7MB 层高1000m
（5）酸再生装置
数量： 一套
酸计量箱规格：
容积： 1m3
酸箱： Φ1012×1220mm
材质： 钢衬胶二层5mm
数量： 一只
喷射器型号： 配Φ1000混床再生用
数量： 一台
材质： FRP
（6）碱再生装置
数量： 一套
碱计量箱规格：
容积： 1m3
酸箱： Φ1012×1220mm
材质： 钢衬胶二层5mm
数量： 一只
喷射器型号： 配Φ1000混床再生用
数量： 一台
材质： FRP
（7）酸雾吸收器
规格： Φ350mm
总高： H=1200mm
填料： 多面空心球
填高： H=600mm
材质： PVC
数量： 一个
（8）树脂捕捉器
规格： Φ300mm
总高： H=600mm
材质： 钢衬胶
数量： 一个
4、供水系统
（1）脱盐水箱
数量： 一个
体积： 60m3
材料： 钢衬FRP
（2）除盐水泵
型号： IH80-50-200
流量： 30m3/h
压力： 0.55Mpa
功率： 15.0KW
材质： 不锈钢
数量： 2台
三、电气仪表及自控要求
（一）电气动力配电系统要求
1、系统提供用于水泵、计量泵、控制系统等用电设备的电气控制柜。电气控制柜选用正泰系列断路器、接触器、热继电器。系统接受380VAC三相四线制交流电源，通过PLC按工艺要求控制电控柜中的执行元器件，以满足系统的工艺流程和逻辑连锁，确保整个系统安全可靠的运行。
2、对于功率较大的电机使用软启动器启动。
3、控制系统执行的规范和标准
GB11920-89 电站电气部分集中控制装置通用技术条件
G4720-84 低压电器电控设备
JB616-84 电力系统控制屏通用技术条件
IEC144 低压开关和控制设备的外壳防护等级
（二）仪表要求
1、水处理系统的仪表检测、控制范围包括：
前级过滤水处理系统、反渗透除盐系统、混床精除盐系统。整个水处理系统预处理及混床精除盐采用手动控制，反渗透主要部份采用集中的自动化控制。
2、主要检测项目
多介质过滤器进出口压力、出口流量；汽水混合器出口温度；保安过滤器进出口压力；反渗透进出水电导率、压力、淡水及浓水流量；水箱液位；混床进出口压力、电导率；所有水泵出口压力；再生水流量。
（三）控制系统要求
1、系统总体方案
在就地控制箱通过操作员对工艺过程的实时参数和趋势进行监测、管理和操作，从而达到使设备稳定和可靠地运行，便于管理和维修。
2、控制方式
现场设备操作箱有就地及检修二种方式。在就地方式下，只受现场手动操作。在检修方式下，此时切断控制电源，确保安全。
具体情况如下：全套水站配有相应的流量计、压力表、温度计、电导率仪，能在线显示工作水量、水压、水温、水质电导情况。
3、高压泵进水口都设有压力开关，当进水压力过低时，自动停止运行高压泵。
4、反渗透进水口都设有压力开关，当进水压力过高时，自动停止运行高压泵。
5、反渗透进出水及混床出水设电导率仪，能观测水质电导情况。
（四）详细控制要求
1、高压泵
高压泵进口装设电动慢开门装置，控制阀门开启程度，防止膜元件受高压水的冲击。
高压泵进口装低压开关，压力低时报警和停泵。出口装高压开关，压力高时报停泵。高压泵启动采用软启动。
2、反渗透装置自动程序控制
反渗透装置设置一块就地仪表盘和一块就地操作盘，在就地仪表盘上可读出反渗透的有关参数，如压力、流量、PH值、电导率等参数；不仅通过PLC可直接自动控制反渗透的运行，耐用能通过设在就地操作盘上的启、停开关操作反渗透进水高压泵及相关的控制阀门。
3、渗透的启停保护
当反渗透投入运行时，为了防止高压泵突然起动升压，产生对膜元件的高压冲击。破坏反渗透膜，在高压泵出口至反渗透膜组件之间设置一个慢开电动阀门，由可编程控制器（PLC）控制缓慢打开阀门，使膜元件逐渐升至一定的压力。当反渗透停止使用时，自动延时关闭进水阀，冲洗浓水端排放阀；延时自动冲洗20-30秒左右，停止备用。
高压泵的保护系统：高压泵进、出口都装有低压保护开关和高压保护开关。当供水量不足使高压泵入口的水压低于某一设定值时，会自动发出信号停止高压泵，保护高压泵不在空转情况下工作。当因其他的原因误操作，使高压泵的出口压力超过某设定值时，高压泵出口高压保护会自动切断高压泵供电，护系统不在高压下运行。反渗透装置的投运或退出主要是控制高压泵的起动或停止来实现。
4、加药量调节
根据流量通过调节加药计量泵的频率来自动调节加药量的大小，也可通过计量泵上的冲程调节来调节加药量的大小。
5、脱盐水箱液位控制
脱盐水箱装有液位指示及报警装置，能集中盘面显示液位，并高液位报警。
四、设备、材料详细清单
序号
设备及部件名称
型号规格
材质
单位
数量
价格
（万元）
1
原水增压泵
IS80-65-160
铸铁
台
2

2
淡水泵
IH80-65-160A
不锈钢
台
2

3
再生水泵
IH50-32-160
不锈钢
台
1

4
除盐水泵
IH80-50-200
不锈钢
台
2

5
三叶风机
SSR100
铸铁
台
1

6
汽水混合加热器
QSH-40
组合件
台
1

7
絮凝剂投加装置
WA-01-I
组合件
套
1

溶液箱
200L
PE
台
1

计量泵
DME20-6-B
PP
台
1

搅拌机
96449515
304
台
1
8
阻垢剂投加装置
WA-01-I
组合件
套
1

溶液箱
200L
PE
台
1

计量泵
DME20-6-B
PP
台
1
9
多介质过滤器
GLD-2200
钢衬胶
台
2

石英砂
层高800mm

吨
15

无烟煤
层高400mm

吨
4.0
10
保安过滤器
Φ400
不锈钢
台
2

滤芯
5μm φ65X75mm
PP
根
40
11
高压泵
CR32-8
不锈钢
台
2

12
反渗透装置
RO-15
组合件
套
2

反渗透支架
4200×1200×2200mm
不锈钢
套
2

低压复合膜
CPA3-8040
聚酰胺
支
30

膜外壳
80A30-4W
不锈钢
只
10
在线电导率仪

只
3
在线流量计

只
4
充油防震压力表

只
8
低压开关

只
2
高压开关

只
2
电动阀

只
2
浊度指示仪

只
2
取样系统

套
2
定时冲洗系统

套
2
控制仪表盘

组合件
套
2
PLC控制柜

组合件
套
2
配套管阀件
304及UPVC件
配套
套
1
电控柜

台
1
电控系统

套
1
高压泵进口压力低联锁控制
高压泵出口压力低联锁控制
开、停机联锁控制
膜定时冲洗控制
混床产水电导超标报警
淡水侧超压保护装置
淡水箱、脱盐水箱液位指示报警
原水、淡水、纯水流量指示累计
13
清洗装置

组合件
套
1

清洗泵
IS65-50—160
不锈钢
台
1
药液箱
V=2.0m3
PE
只
1

精密滤器
Φ400
不锈钢
台
1
14
除二氧化碳器
Φ1000mm
钢衬胶
台
1

多面空心球
Φ50型
PP
M3
1.5

风机
CQ19-J
FRP
台
1
15
淡水箱
10m3
钢衬胶
台
1

16
混合离子交换器
Φ1000mm
钢衬胶
台
2

树脂捕捉器
Φ300mm
碳衬胶
套
2
阳树脂
001X7MB 层高500mm

吨
0.6
阴树脂
201X7MB层高1000mm

吨
1.2
17
酸再生装置

组合件
套
1

酸喷射器
SP-1000
FRP
个
1
计量箱
1.0 m3
钢衬胶
个
1
酸雾吸收器
Φ350mm
PVC
套
1
18
碱再生装置

组合件
套
1

酸喷射器
JP-1000
FRP
个
1
计量箱
1.0 m3
钢衬胶
个
1
19
脱盐水箱
60 m3
钢衬FRP
个
1

20
系统连接管道
碳钢、不锈钢、UPVC

21
系统电缆

22
安装费

23
运费

24
税费

25
调试费

26
设计费

五、未尽事宜，双方协商解决。
六、本协议作为合同副本，具有同等法律效力。
七、本协议共四份，双方各执二份。

甲方：山东富论钢铁有限公司 乙方：宜兴市新华达还水机械设备厂
代表： 代表：
日期： 日期：
