雨润现代食品城总坪工程

施工组织设计

工程名称:

编制单位：

编制人员：

编制日期：2015年3月14日3月20日

审 核：

审 批：

审批单位：

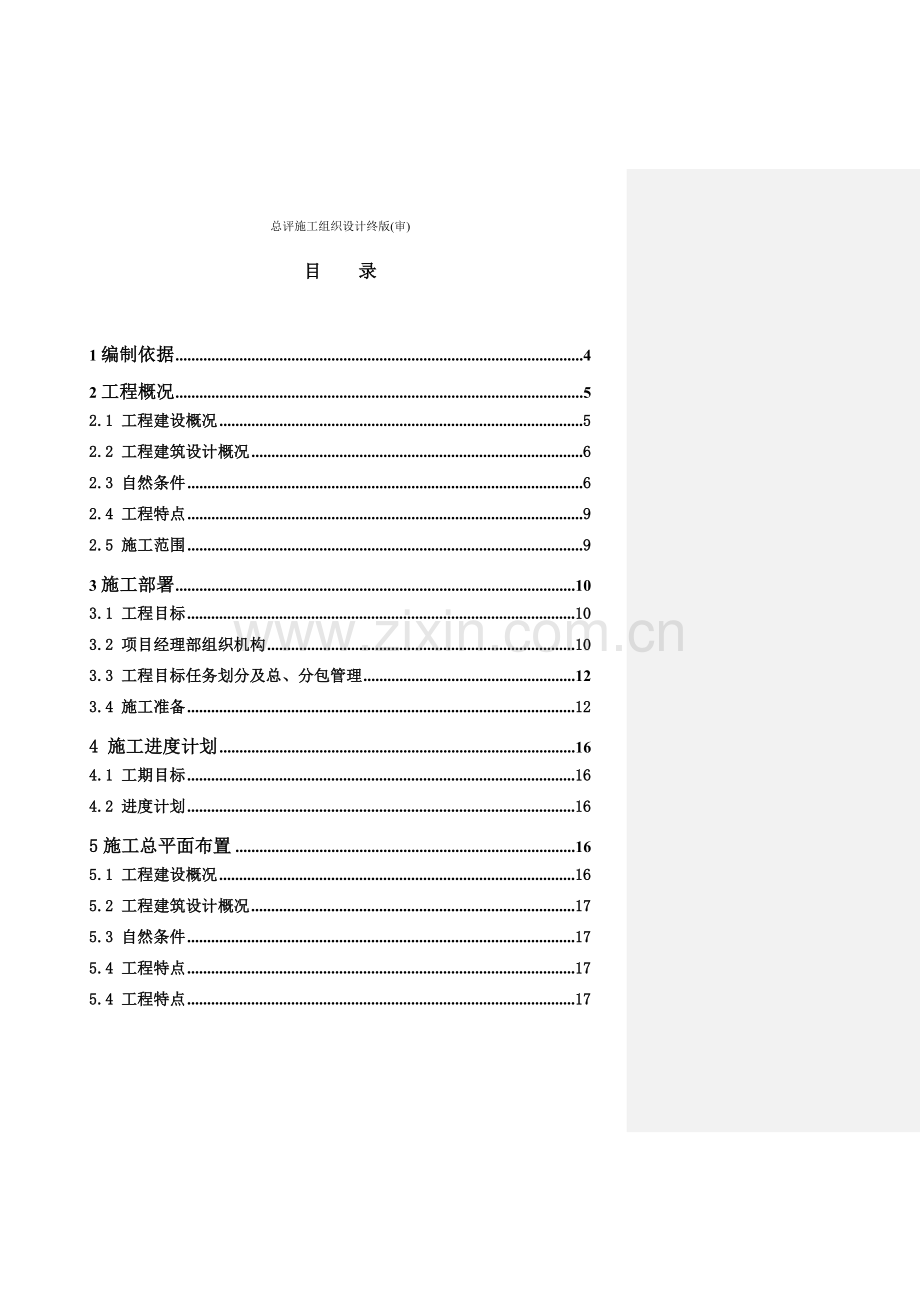

目 录

1编制依据 4
2工程概况 5
2.1 工程建设概况 5
2.2 工程建筑设计概况 6
2.3 自然条件 6
2.4 工程特点 9
2.5 施工范围 9
3施工部署 10
3.1 工程目标 10
3.2 项目经理部组织机构 10
3.3 工程目标任务划分及总、分包管理 12
3.4 施工准备 12
4 施工进度计划 16
4.1 工期目标 16
4.2 进度计划 16
5施工总平面布置 16
5.1 工程建设概况 16
5.2 工程建筑设计概况 17
5.3 自然条件 17
5.4 工程特点 17
5.4 工程特点 17
6主要分部（分项）工程施工方法 17
6.1 测量工程 17
6.2 土石方工程 22
6.3 化粪池施工 25
6.4 地下防水工程 25
6.5 组团内道路施工 31
6.6 主干道施工 38
7各项管理及保证措施 48
7.1质量保证措施 48
7.2技术保证措施 54
7.3工期保证措施 57
7.4成本降低措施 62
7.5安全、消防保证措施 64
7.6施工现场环境保护措施 78
8外部协调管理 80

1编制依据
1.1 合同
室外工程合同（编号）
1.2 工程地质勘察报告
四川蜀通岩土工程公司于2014年3月完成的雨润现代食品城开闭所岩土工程勘察报告，该报告的编号为20130318-1。消防水池及污水提升泵站无地勘报告。消防水池可参照相邻2#组团C18及9#组团A7楼实施，污水提升泵站相邻无建筑（8#沿街商业地勘）无且试挖过程中发现有明显流砂。
1.3雨润现代食品城总评图纸及各构筑物施工图纸
1.4 工程所涉及的主要的国家或行业规范、标准、规程、法规、图集，地方标准、法规
规范、标准、文件一览表
类 别
名 称
有效的标准版本代号
备 注
国家标准
《建筑地基基础施工质量验收规范》
50202-2002

《工程测量规范》
50026-2007

《混凝土结构工程施工质量验收规范》
50204-2011

《水泥混凝土路面施工验收规范》
97-87

《公路路基施工技术规范》
F10－2006

《钢筋焊接及验收规范》
(18-2003)

《施工现场临时用电技术规范》
46-2005

《城镇道路工程施工与质量验收规范》
1-2008

《混凝土泵送技术规程》
10-2011

《砌体工程施工质量验收规范》
（50203-2011）

《工程建设标准强制性条文》
(2002年版)已过期

《建筑地面工程施工质量验收规范》
50209-2010

《建筑地基处理技术规范》
79-2002

《地基与基础工程施工质量验收规范》
50202-2002

《地下工程防水技术规范》
50108-2008

《建筑施工扣件式钢管脚手架安全技术规范》
130—2011

《建筑施工安全检查标准》
59—2011

《建筑机械使用安全技术规程》
33—2012

《建筑电气工程施工质量验收规范》
50303—2011

《建筑给排水及采暖工程施工质量验收规范》
50242—2002

《建筑设计防火规范》
50016－2006

注： 1.类别指的是国标、行标还是地方标准。
2.名称应填写全称
3、应包含与工程相关的质量、环境、职业健康方面法律、法规
1.5.企业管理体系标准文件
1.6 根据工程特点、施工现场实际情况、对施工环境、施工条件和自然条件的分析。
1.7 本公司现有的劳动力、技术、机械设备能力和施工管理经验。

2.工程概况
雨润现代食品城二期项目由成都濛阳农副产品综合批发交易市场有限责任公司投资兴建，由中外建设工程设计与顾问有限公司设计。该项目北临规划路，东纵七路， 交通方便。此次总平附属工程主要建设内容有：道路、厕所、化粪沲、消防水沲等。质量符合国家现行《工程施工质量验收规范》一次性验收合格。删除
施工现场道路通畅。施工用电由原建设单位提供配电箱接出，场内沿线配电。
2.1.工程建设概况
工程建设概况一览表 表2.1
工程名称
雨润现代食品城室外总评
工程地址
四川省成都市彭州市濛阳镇
建设单位
成都濛阳农副产品综合批发交易市场有限责任公司
勘察单位
四川蜀通岩土工程公司
设计单位
中外建工程设计与顾问有限公司
监理单位
四川蜀典工程监理有限公司
质量监督部门
彭州市质检、安检站删除

总包单位
江苏翔森建设工程有限公司
主要分包单位

建设工期
初定9个月改为7个月

合同工期
待定
总投资额

合同工程投资额

工程主要功能或用途
道路
2.2工程建筑设计概况
2.2.1.组团内场地道路
基础刨松150掺入3%水泥压实（压实度不小于90%）300砂砾石基层（压实度不小于98%）—2005%水泥稳定碎石（施工控制弯沉23（0.01））22030砼。
2.2.2 3#组团地下室顶板道路
钢筋混凝土S6板—最薄处30厚C25细石混凝土±2%路中向两边找坡—20厚1:3水泥砂浆找平—4厚改性沥青防水卷材—30厚C25细石混凝土—素土回填15-18T压路机压实碾压至无明显轮迹（压4-5遍）—150厚C25混凝土随打随抹，内设单层双向三级钢10@200（路面要适时按尺寸据缝并灌缝和表面刻槽，刻槽深度2-5，宽度3-5，间距15-25）。
2.2.3.主干道
基底刨松15掺入3%水泥压实（压实度不小于90%）40厚砂砾石（压实度不小于98%）3005%水泥稳定碎石（施工控制弯沉23（0.01））—24030混凝土。
2.3 自然条件
2.3.1地形地貌及地区气象特征：彭州市属亚热带季风气候，亦有海洋性气候的部分特征，气候宜人，有夜雨日阳，夏凉冬暖春秋长的特征。成都降水充沛、空气湿润，除冬季外，阳光也比较充足。成都年平均气温约为16.4℃。由于四川盆地北部的秦岭、大巴山起到了屏障作用，冬季来自北方的冷空气不易进入盆地，从而使成都冬季温暖，一月平均气温在4℃以上，霜雪极其少见。成都七月平均气温为25.8℃，很少出现同纬度的重庆、武汉、南京和上海等常见的持续性极端高温天气。最大积雪厚度40㎜，多年年平均风速1.35，极大风速27.6，年平均风压140，最大风压250，主导风向为向，出现频率为11%。
2.3.2地质条件：场地属亚热带湿润季风型气候区，一月份多年平均气温在6℃以上，为不冻区，而持力层卵石土为强透水层，场地环境类别为Ⅱ类。工程区域内地质情况主要为第四系全新统冲洪积层（Q4），其岩性特征自上而下分述如下：
人工填土（Q4）：杂填土（Q4）堆积年代近期，杂色，结构紊乱、松散，稍湿，主要由粘性土及建筑垃圾等组成。该层于场地极少部分地段分布，层厚0.80～1.30m。
素填土（Q4）灰褐色、灰黄色，稍湿~湿，松散，孔隙发育，成份以粉质粘土为主，含有机质物，植物根系，分布于整个场地，层厚0.3~3.5m。
第四系全新统冲洪积层（Q4）：
1、粉质粘土：褐灰色，稍湿，可塑，以粘粒为主，次为粉粒，含铁、锰质氧化物斑点及浸染，稍有光滑，干强度中等，韧性中等，无摇震反应，呈似层状分布于整个场地。层厚0.2~2.3m。
2、细砂：灰褐色，湿，松散，以石英、长石矿物为主，含片状云母。呈条带状分布于卵石层顶部。层厚0.3~2.7m。
3、中砂：褐黄、褐灰色，湿～饱和，松散。主要由长石、石英、砂岩等硬质颗粒组成，含少量云母碎片和暗色矿物、泥质，局部夹少量的卵(砾)石、粉砂团块或薄层。呈层状、似层状或透镜体形式分布于卵石土中。层厚0.5~4.4m。
4、卵石：灰黄色、黄褐色，卵石成份主要为石英岩、花岗岩、闪长岩、灰岩等。卵石粒径一般20~100㎜，大者达200㎜以上。含少量漂石，卵石分选性及磨圆
度较好，多呈亚圆形，弱~中等风化。充填物以中砂为主，次为细砂、粘粒等，
含量约占20~45%。埋深约在自然地面以下0.74.5m，起伏较大，根据《成都地
区建筑地基基础设计规范》（515026－2001），按密实度可划分为四个亚层。
松散卵石：卵石含量＜55%，排列十分混乱，绝大部分不接触。N120击数4≤N120。
稍密卵石：卵石含量约占5560%，排列混乱，大部分不接触。N120击数4＜N120≤7。
中密卵石：卵石含量约占6070%。、，呈交错排列，大部分接触。N120击数7＜N120≤10。
密实卵石：卵石含量大于70%，呈交错排列，连续接触。N120击数N120＞10击。
地基岩土层物理力学指标建议值

土名 指标

天然
重度
γ( 3)
变形
模量
()
压缩
模量
()
承载力
特征值
()
抗剪强度
基坑边坡坡度允许值
粘聚力
C（）
摩擦角
φ（°）
杂填土
17.0

50

1：1.75
素填土
18.0

70
5
10
1：1.75
可塑粉质粘土
19.9

6
130
16
30
1：1.75
细砂
18.5
8

80

15
1：1.75
中砂
18.8

120

18
1：1.50
松散卵石
18.5
15
17.4
170

25
1：1.25
稍密卵石
19.0
20
22.83
300

30
1：1.00
中密卵石
21.0
25
28.53
500

35
1：0.75
密实卵石
22.5
30
34.24
800

40
1：0.50
2.3.3 水文地质条件
地下水位根据钻探揭露，场地地下水主要赋存于第四系全新统砂卵石层中的孔隙潜水，主要受大气降水、地下水渗流方式补给。勘察期间为平水期向丰水期过渡时期，测得静止水位埋深地面下0.3～3.6m，水位标高介于502.35~502.41m，根据本地区域水文地质资料和周边经验得知，本拟建场地地下水丰、枯水期水位变化幅度为1.0~2.0m，场地地下水位历年最高水位建议值为501.0m。砂卵石层中的地下水位稳定，水量较丰富，渗透系数25-30。
地下水腐蚀性评价表
腐 蚀 介 质
介 质 含 量
判 定 等 级
腐蚀等级
备 注
42-（∕L）
74.9～86.7
＜300
微
按环境类型应为Ⅱ类，对混凝土结构的腐蚀性
2+（∕L）
12.9～21.5
＜2000
微
4（)
0.05～0.07
＜500
微
（ L）
0.00
＜43000
微
总矿化度（）
247.8～306.1
＜20000
微
值
7.55～7.60
＞6.5
微
按地层的透水性属A，对混凝土结构的腐蚀性
侵蚀性2（／L）
0.00
＜15
微
3- (／L)
3.2～3.4
＞1.0
微
（∕L）含量
20.5～26.3
＜100
微
干湿交替
2.4 工程特点
该项目的工程重点、难点主要有：
（1）正值雨季，路基碾压干燥度要求难以控制，易出现弹簧土；
（2）工程量大，材料需求量大；
（3）场地面积大，同步施工的协调难度大，人、材、机需求量大；
（4）工期紧张，道路施工要经历梅雨季节，施工管理任务重；
（5）地质条件复杂，路基处理需认真综合考虑。
2.5 施工范围
根据施工合同要求，本工程的施工范围为施工图纸范围内包括路基路面工程、停车场、土方工程、消防水池、化粪池、雨水调蓄池、公厕、给排水、强弱电、消防等。

3.施工部署
3.1工程目标
3.1.1质量目标
本工程严格按照《建筑工程施工质量验收统一标准》（50300-2001）已过期
和公司质量管理体系文件规定进行全面质量管理，保证本工程质量满足施工合同要求并达到国家施工验收规范合格标准。
3.1.2工期目标
按施工合同要求，完成施工合同范围的全部工程。
3.1.3安全目标
严格按国家安全施工规范及四川省成都市有关文件规定实施安全施工管理，保证本工程施工期间安全、消防设施齐备，安全管理到位，无重大伤亡事故发生，轻微工伤发生率控制在2‰以下。
3.1.4.文明施工及环保目标
严格按成都市有关文明施工的规定，对工程施工范围内的现场实施管理，保证文明，卫生设施齐备，环保达到成都市安全文明施工工地的基本标准。
3.1.5成本目标
本工程将采取组织、技术、经济、合同等各方面措施，控制成本定期分析考核。
3.2.项目经理部组织机构
序号
组织机构
人员数量
职责分工
1
项目领导班子
项目经理
1
全面负责项目生产经营管理
2
副经理（生产）
1
分管施工生产、施工安全、现场管理等与施工相关的协调和管理工作。兼任施工管理处经理
3
总工程师
1
分管项目技术、工程质量、测量技术、材料试验检验。兼任技术处经理。
5
技术部
共2人。资料员、材料试验检验各1人
负责项目技术具体工作、竣工挡案资料收集/整理和管理、工程测量技术、材料试验检验等。
6
安全部
共2人。经理1人，安全员1人，
负责项目安全监督、检查和管理。
7
合约处
共4人。其中：经理1人，造价工程师3人
负责与分供方的合同管理、商务结算、过程签证、竣工结算，成本和商务风险控制等。
8
工程处

合并单元格

共3人。其中：施工、综合计划和综合统计各1人
负责作业工人班组的施技术/质量/安全/进度/文明施工工作指导、协调、管理与服务。
9
物资处
共 2人。其中：经理1人、采购租赁1人
负责项目物资采购、管理和物资成本控制；监督施工过程中物资使用管理，物资统计报表编制和上报。
10
综合处
共2人。其中：经理1人。主员1人
负责项目信息化建设、文书挡案的拟稿和发送、办公设施采购及管理、项目生活设施的协调和管理、综合治理和治安保卫管理等。
11
合 计
18

3.2.1项目土建管理班子配备机构及情况
3.2.2项目部组织机构图 （公司文件 编制依据）
该组织机构图适用于二期项目

3.3.施工流水段的划分及施工工艺流程
3.3.1施工流水段的划分
根据本工程情况分为8个施工段：
（1）2#组团内场地道路、散水台阶、雨污水、强弱电、消防等施工
（2）3#组团内场地道路、散水台阶、雨污水、强弱电、消防等施工
（3）4#组团内场地道路、散水台阶、雨污水、强弱电、消防等施工
（4）5#组团内场地道路、散水台阶、雨污水、强弱电、消防等施工
（5）8#组团内场地道路、散水台阶、雨污水、强弱电、消防等施工
（6）9#组团内场地道路、散水台阶、雨污水、强弱电、消防等施工
（7）主干道道路、路灯、雨污水、强弱电、消防等施工
（8）化粪池、消防水池、雨水调蓄池、公厕、开闭所等构筑物施工
3.3.2 施工工艺流程
（1）路基施工工艺流程
施工准备→土方清运→路基检平→（土工试验）路基碾压→检测密实度→修整路基表面→工序验收。
（2）路面施工工艺流程
稳定层验收合格→施工准备→安装模板（砖胎膜）删除
→钢筋绑扎→（混凝土）混凝土摊铺与振捣→面层整平、拉毛→养护→切缝→填缝
3.4 施工准备
3.4.1 施工技术准备
3.4.1.1 .施工图设计技术交底及图纸会审
组织各专业人员熟悉图纸，对图纸进行自审，熟悉和掌握施工图纸的全部内容和设计意图。土建、安装各专业相互联系对照，发现问题，提前与建设单位、设计单位协商，参加由建设单位、设计单位和监理单位组织的设计交底和图纸综合会审。
3.4.1.2 设备及器具

序号
设备名称
型号
数量
备注
1
磅秤

1

2
全站仪
6
1

3
水准仪
3
1

4
塔尺
5米
1

5
激光水平仪

1

6
激光铅直仪
J2
1

7
复印机

1
含扫描功能
9
大卷尺
100米
2

10
小卷尺
5米
20

11
手提电脑
联想
3

12
台式电脑
联想
10

13
摊铺机
徐工952型
2

14
平地机
徐工185型
2

15
压路机
洛阳20T
2

16
压路机
12T
2

17
挖掘机
神钢350型、卡特340型、卡特336型、 329型、日立240型、70型个一台
6

18
装载机
徐工、柳工50型4台
4

3.4.1.3 测量基准交底、复测及验收
会同有关单位(设计、建设单位、监理)做好现场的移交工作，包括测量控制点以及有关技术资料，并复核控制点，复核无误后再办理签字手续。根据给定控制点测设现场内的永久性标桩，并做好保护，作为工程测量的依据。
3.4.2.现场准备
3.4.2.1.工程轴线控制网测量定位及控制桩、控制点的保护：
（1）为保证建筑物竖向施工的精度要求，在场区内应至少布设三个水准控制点，建立高程控制网。
（2）水准点应布设在在周边既有的永久的建筑物上，距离基坑边线不小于15米。埋设方法见下图。

（3）标控制点保护见下图

3.4.2.2 临时供水、供电、供热
供热暂不考虑，临时水电要求详见原编制临时供水方案，临时供电专项方案。
3.4.3.各种资源准备
单位工程劳动力进出场计划 表3.5.3.1-1
序号
分项工程名称
人数
进场时间
备注
1
土方开挖
36
2015.3.27进场
路基
2
路基施工
43
2015.4.20进场
路基
3
水稳层施工
28
2013.5.28进场
水泥稳定碎石
4
路面施工
38
2013.6.8进场
沥青砼、混凝土面层
3.4.3.2.材料需用量计划
工程用物资材料需用计划表 表3.5.3.2
序号
材料名称
规格
数量
单位
计划进场时间
1
钢筋
300,6

t
2015.4.10
300,8

t
2015.4.10
300,10

t
2015.4.10
300,12

t
2015.4.10
300,14

t
2015.4.10
300,20

t
2015.4.10
400,8

t
2015.4.10
400,10

t
2015.4.10
400,12

t
2015.4.10
400,14

t
2015.4.10
400,16

t
2015.4.10
400,18

t
2015.4.10
400,20

t
2015.4.10
400,22

t
2015.4.10
400,25

t
2015.4.10
400,28

t
2015.4.10
2
混凝土
C15

M3
2015.4.5
C20

M3
2015.4.15
C25

M3
2015.4.5
C30（P6）

M3
2015.6.5
C35

M3
2015.5.5
3
页岩砖
240×115×53

M3
2015.4.10
4
加气砌块
600×300×200

M3
2015.3.10
5
加气砌块
600×300×250

M3
2015.3.10
6
水泥
32.5、42.5

T
2015.3.10
4 施工进度计划
4.1.工期目标
根据集团建设单位
要求的时间节点交付。
4.2.进度计划
4.2.1进度计划详见进度计划表。

5施工总平面布置
5.1现场出入口
根据现场的实际情况和建设单位提供的施工图纸，施工现场东面、西面和南面为已建和拟建建筑物，北面为市政道路规划道路，南面为1#、6#、7#组团项目，西面为什新路，按主体施工平面布置图结合现场实际情况，确定西侧路口为施工场地主要出入口。加上东侧出入口

5.2现场道路排水
施工单位进场后，根据现场实际情况，在主干道两侧设置临时排水沟。场地内排水主要依靠2014年挖设的排洪渠和排水沟。
5.3 搅拌站设置
为保证道路施工所需的水泥稳定碎石的拌置，在北新干线向成都方向约3公里处设置搅拌站，供总评施工的搅拌使用。
5.4 水泥库房布置
根据现场施工需要，现场设置水泥库房。水泥进购时，应根据现场的需用量来进行进购，水泥进场的批次和时间也应合理组织，保持合理的存储量。
5.5 办公区、生活区
现场不设办公区及生活区，办公区及生活区延用主体施工时设置的场外区域。

6主要分部（分项）工程施工方法
6.1 测量工程
6.1.1测量准备
施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等。
6.1.1.1延用主体施工时控制点，并进行校核。
6.1.1.2检查各专业图的平面位置、标高是否有矛盾，管线、路基、预留洞口是否有冲突，及时发现问题，及时向有关人员反映，及时解决。
6.1.1.3对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定。
6.1.1.4由项目总工程师对测量人员进行技术交底。
6.1.1.5根据图纸条件及工程内部结构特征确定轴线控制网形式。
6.1.2场区平面控制网的测设
控制网测设：测量人员使用 2″级电子全站仪对控制点进行校测，并将校测结果上报建设单位或监理单位,然后根据四角控制桩测设一级建筑物平面控制网。本工程南北两侧场地狭窄，控制点距基坑较近，因此，必须定期对控制点进行校核，如发现移位则重新布设。
平面控制网的精度技术指标必须符合下表的规定：
等 级
测角中误差（mβ）
边长相对中误差（k）
一 级
±9″
1/24000
控制网加密：使用电子全站仪根据建筑物平面控制网将所需要的轴线控制桩引测放样。
6.1.3高程控制网的建立
6.1.3.1高程控制网的布设
（1）为保证建筑物竖向施工的精度要求，根据各组团实际情况，在场区内应至少布设六个水准控制点，建立高程控制网。在本工程的四周拟布设四个高程控制点，详见下图。

（2）水准点应布设在通视良好的位置，距离基坑边线不小于15米。埋设方法见右图。
（3）高程控制网的精度，不低于三等水准网的精度。
（4）高程控制网的建立是根据甲方提供的场区水准基点或附近城市水准点，测设一条三等附合水准路线，联测出场区所布设施工水准控制点高程，经平差计算后的结果作为本工程的高程控制网。
6.1.3.2高程控制网的等级及观测技术要求
高程控制网的等级为三等，水准测量技术要求如下表：
等
级
高差全
中误差()
仪器
型号
水准尺
与已知点联测次数
附合或闭合
环线次数
平地
闭合差
()
三等
±6
1
3
双面
往返各
一 次
往返各一次
12
注：L为往返测段附合水准路线长度(
6.1.4平面放样测量
（1）首先根据轴线控制桩投测出控制轴线。
（2）轴线投测。基础底板混凝土浇筑并凝固后，根据基坑边上的轴线控制桩，将J2经纬仪架设在控制桩位上，经对中、整平后、后视同轴对面方向桩，将控制轴线投测到作业面上。然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。
（3）当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表并报监理验线，以便能及时进行下道工序。
（4）验线时，允许偏差如下

主轴线间距
允许偏差（）
L ≤30 m
±5
30m<L ≤60m
±10
60m<L≤90m
±15
L >90m
±20
6.1.5 中点及高程控制
（1）中心线及标高的测设
根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上，并在露出的钢筋上抄测出楼层+500或+1000标高线，控制模板平面位置及高度。
（2）模板垂直度检测
模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校核模板的位置。
6.1.6 ±0.00以下结构施工中的标高控制
（1）高程控制点的联测
在向基坑内引测标高时，首
先联测高程控制网点。经联测确认无误后，方可向基坑内引测所需的标高。
（2）坑底标高基准点的引测方法采用悬吊钢尺法，以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。标高基准点用红油漆标注在基坑侧面上，并标明数据。
（3）施工标高点的测设
施工标高点的测设是以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进行。施工标高点测设在柱立筋上，并用红油漆作好标记。
（4）标高抄测的精度应控制在允许范围内，如下表所示：
高度H
允许偏差（）
每层
±3
H <30 m
±5
30m<H ≤60m
±10

6.1.7 ±0.00以上施工测量
6.1.7.1首层底板浇注完混凝土后，达到一定强度后，在轴线控制桩架设经纬仪，后视同轴线方向桩，将主控制轴线投测到混凝土面层，经过角度及距离校核合格后，使用钢尺量测出其他轴线,作为首层墙、柱等平面位置施工依据。
6.1.7.2平面控制测量：本工程±0.00以上的轴线传递采用激光铅直仪竖向投测法。
(1)平面控制网的布设
1）内控点布设
平面内控点根据施工流水段的划分进行布设，每一流水段至少布设3个点，作为该流水段的平面控制点，详见附图8-3。
2）埋件的埋设
内控点布设在首层，在相应位置上需预先埋设铁件并与楼板钢筋焊接牢固。以后在各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出f150孔洞，以便轴线向上投测。
3）预埋件作法
预埋铁件由100×100×8厚钢板制作而成，在钢板下面焊接F12钢筋，且与底板焊接浇筑。
4)控制点的测设
轴线竖向投测的允许误差：
项 目
允许误差()
每 层
3
高度（H）
H£30m
5
30m<H£60m
10
6.2土石方工程
6.2.1施工准备
（1）设置排水设施：在基坑周边设置排水沟，阻止地面雨水流入施工区。
（2）作好设备试运转：对进场挖土、运输车辆及各种辅助设备进行维修检查、试运转。
6.2.2施工部署
先进行基础、轴线的定位，然后采取人工与机械同时推进的方式进行开挖。为了节约工期和减少基础暴晒的时间，边开挖边组织验槽工作，验？？？
收合格后，即进行下一道工序的施工。

6.2.3施工方法
挖土采用10台反铲挖掘机、人工配合修整，自卸车运土，卸土点选择场外堆场及场内内转结合的原则，保证施工的连续性。
（1）挖土机行走路线
挖土机行走路线遵循“由远及近”、“边挖边退”的原则。
（2）标高控制
开挖过程中，必须严格控制挖土标高，误差不得大于20，对较深的地方，测量人员要经常测量和校核标高，当快挖到设计标高时，将标高移入槽底，撒上白灰点，以便挖机操作人员控制挖土深度。
土方开挖时，由专人在现场进行指挥，为防止超挖和保持基坑边坡坡度正确，不破坏基底土的结构，机械开挖至接近设计标高或边坡边界时，应在基底标高以上预留20～30厚土层，由人工修整。
（3）开挖坡度选择
由于场地内构筑物基础埋深较深，如消防水池开挖深度超过5米，为保证施工安全，边坡稳定，应采取二级放坡方式挖土。且由于场地内地下水丰富，水位较高，坡度均按1:1保证安全的前提下，根据现场实际情况
考虑，坑顶及坑底均设置排水沟。坑底在角落设置集水井。
（4）土方开挖
1）人工清槽后，测量人员要及时将轴线和地梁、基础中线投测到槽底，便于后序工作的开展。
2）如挖坑时有小部分超挖，可用素土、灰土或砾石回填夯实至与地基土基本相同的密实度按设计确认的处理方案进行处理
。
3）为防止坑底扰动，基坑挖好后应尽量减少暴露时间，及时进行下一道工序的施工。如因特殊情况不能立即进行下一道工序时，可预留15～20厚覆盖土层，待下道工序即将施工前再挖去。
6.2.4质量安全保证措施
（1）土方开挖过程中，工长及测量人员必须坚守岗位，随时掌握标高
变化情
况，以避免超挖。如挖坑时有少部分超挖，可用素土、灰土回填且夯压至与地基土相同的密实度。
（2）开挖后不稳定处即用模板和钢管顶撑进行坑壁临时支护，以防止坍塌。重物距坑边应有一定安全距离，挖土机、汽车不少于3m，土方堆放不少于1m2m
，高度不超过1.5m，材料堆放不少于1m。
（3）基坑开挖到设计标高后，为避免基坑扰动，应尽量减少暴露时间，
通知监理、质检、甲方等有关单位，组织现场验槽工作，经各方确认，符合设计要求后，方可展开下一道工序的施工。
6.2.5雨期施工
（1）雨期施工前，应对施工场地原有排水系统进行检查，加固，必要
时增加排水设施，保证水流畅通。
（2）注意边坡稳定，必要时可适当设置支撑，施工时应加强边坡和支
撑的检查。
6.2.6土方回填
为了节约工期，土方开挖按划分的施工段进行施工，挖完一个段后，可先通过监理、甲方等单位验收，合格后即进行下一道工序的施工。整个土方的回填要待结构施工完毕并做完防水并经基础验收合格后方能进行。
（1）机械回填
1）用推土机由下而上分层铺填，每层虚铺厚度不宜大于30，边铺边
边
用振动压路机压实。填土时不能居高临下，不分层次，一次性堆填。
2）土方推至填方部位时，应提起一次铲刀，成堆卸料。
3）回填程序应沿基础四周分层铺填，不得一次性将单边填满，再填其
余几边。
4）碾压时要按一定方向进行。
6.3 化粪池施工
6.3.1设计概况
化粪池的型号为：40m³10个、100 m³2个、50 m³1个、25 m³1个，具体详细见图集《组合式预制砼化粪池》图纸，厂集提供，化粪池规格为2.4m*2.4m*3.2m。池底垫层：用厚20 C20混凝土；池壁及底板：盖板由厂家提供成品组合式块件。人孔盖底下用M7.5级水泥砂浆座浆，厚10须与确认的图纸核对，若不一致须修改一致。
。
6.3.2施工组织
现场化粪池均采用集水坑明排水方案：基坑内排水由明沟，集水井组成系统布设。排水沟沿化粪沲周边布置，采用三相污水泵排水至地面排水沟截流沟系统。集水坑设置与基础底边不小于1.0~1.8米，深度应负基底1米。
地面排水在基坑顶距边缘1.0外设排水沟和0.3米高挡水堤，防止地面水流入基坑，并收集坑内排水和降水井水通过设置沉砂池排入市政管渠。
6.3.3化粪池施工详见化粪池施工专项方案。
6.4 地下防水工程
本工程防水除采用结构自防水外，还采用柔性防水相结合。消防水池等底板、侧墙、顶板防水层为43厚沥青防水卷材须与图纸一致
。
6.4.1结构自防水
防水混凝土标号及抗渗等级详见各构筑物图纸。
施工要点：
（1）防水混凝土工程施工，应尽可能做到一次浇筑完成。对于大体积防水工程，使用发热量低的水泥或掺外加剂等相应措施，以减少温度裂缝。
（2）施工期间，应做好基坑排水工作，严防基坑积水，影响混凝土正常硬化，导致防水混凝土强度及抗渗性降低。在主体混凝土结构施工前，必须做好基础垫层混凝土，使其起到辅助防水作用。
（3）模板固定采用带止水片的螺栓拉杆，以免在混凝土内造成引水通路。穿墙管
应在套管上加焊止水环，止水环必须满焊，环数应符合要求。
（4）钢筋不得加焊铁丝或铁钉固定在模板上，必须采用同配合比的细石混凝土或砂浆块作垫块，并确保钢筋保护层的设计厚度，绝不允许出现负误差，如结构内部设置的钢筋用铁丝绑扎时，均不得接触模板。
（5）模板应表面平整、拼缝严密、吸水性小、结构坚固。浇筑防水混凝土前，应将模板内清理干净。
（6）防水混凝土的配合比应通过试验选定。选定配合比时，应比设计要求的抗渗等级提高0.22。删除
防水混凝土配料必须按配合比准确称量，不得用体积法计量。称量允许偏差：水泥、水、外加剂、掺合料为±1%，砂石为±2%。
（7）使用减水剂时，宜预溶成一定浓度的溶液，并可用比重法控制溶液浓度。
（8）防水混凝土搅拌时间不应小于2，掺外加剂应根据外加剂技术要求，确定搅拌时间。
（9）混凝土运输过程中，要防止产生离析和坍落度、含气量损失以及漏浆现象。运输距离较远时，可掺入缓凝型减水剂或采用运输车运送。其它应按《混凝土结构工程施工及验收规范》执行。
（10）浇筑混凝土的入模自由下落高度若超过2.0m时，须用串筒、溜槽等辅助工具将混凝土送入，以免造成石子滚落堆积现象。模板窄高、钢筋较密不易浇筑时，可以从侧模预留口处浇筑。分层浇筑厚度，应按《混凝土结构工程施工及验收规范》执行。
（11）防水混凝土必须采用机械振捣密实时宜为10～20s，以混凝土开始泛浆和不冒气泡为止，并应避免漏振、欠振和超振。
（12）防水混凝土应连续浇筑，不留施工缝。
1）顶板、底板混凝土应连续浇筑，不应留施工缝。
2）墙体一般只允许留水平施工缝，其位置不应留在剪力与弯矩最大处或底板与侧壁交接处，一般宜留在高出底板上表面不小于500的墙身上，墙体设有孔洞时，施工缝距孔边缘不宜小于300。
3）在施工缝上浇筑前，应将施工缝处的混凝土表面凿毛，清除浮粒和杂物，用水冲洗干净，保持湿润，再铺一层20～25厚与原混凝土配合比相同的水泥砂浆。
（13）在防水混凝土结构中有密集管群穿过处、预埋件或钢筋稠密处，浇筑混凝土有困难时，应采用相同抗渗等级的细石混凝土浇筑，预埋大管径的套管或面积较大的金属板时，应在其底部开设浇筑振捣孔，以利排气、浇筑和振捣。
（14）固定设备用的锚栓等预埋件，应在浇筑混凝土前埋入。如必须在混凝土中预留锚孔时，预留孔底部须保留至少150厚的混凝土。如预留孔底部厚度小于150时，应采取局部加厚措施。
（15）防水混凝土的养护对其抗渗性能影响极大，因此，当混凝土进入终凝（约浇筑后6～7h）即应开始浇水养护，养护时间不少于14d。
（16）防水混凝土不宜过早拆模，拆模时混凝土表面温度与周围气温之差不得超过15～20度，以防混凝土表面出现裂缝。
（17）防水混凝土浇筑完后严禁打洞，所有预埋件、预留孔都应事前埋设准确。
（18）防水混凝土工程的地下结构部分，拆模板后应及时
