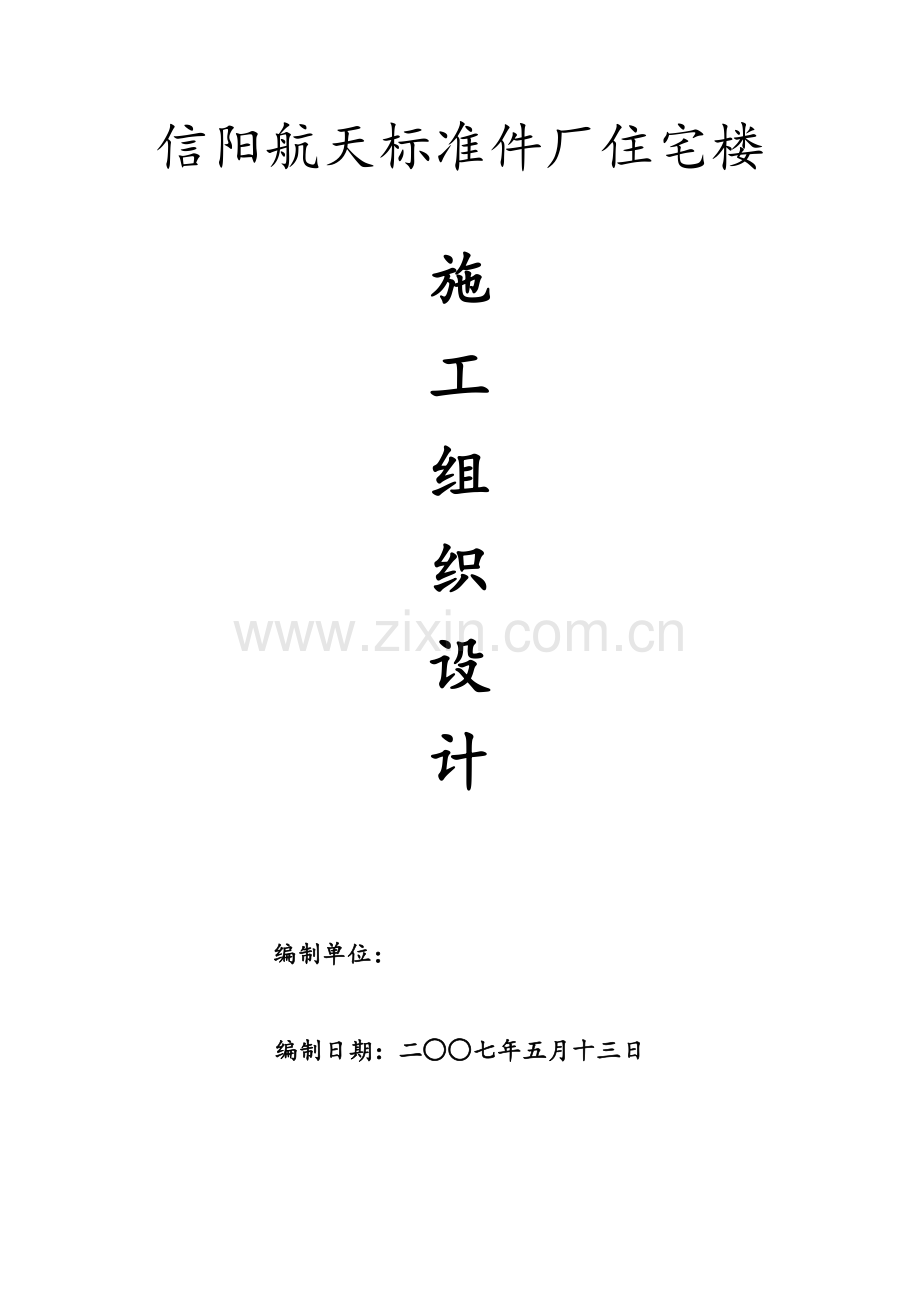

信阳航天标准件厂住宅楼

施
工
组
织
设
计

编制单位：

编制日期：二○○七年五月十三日

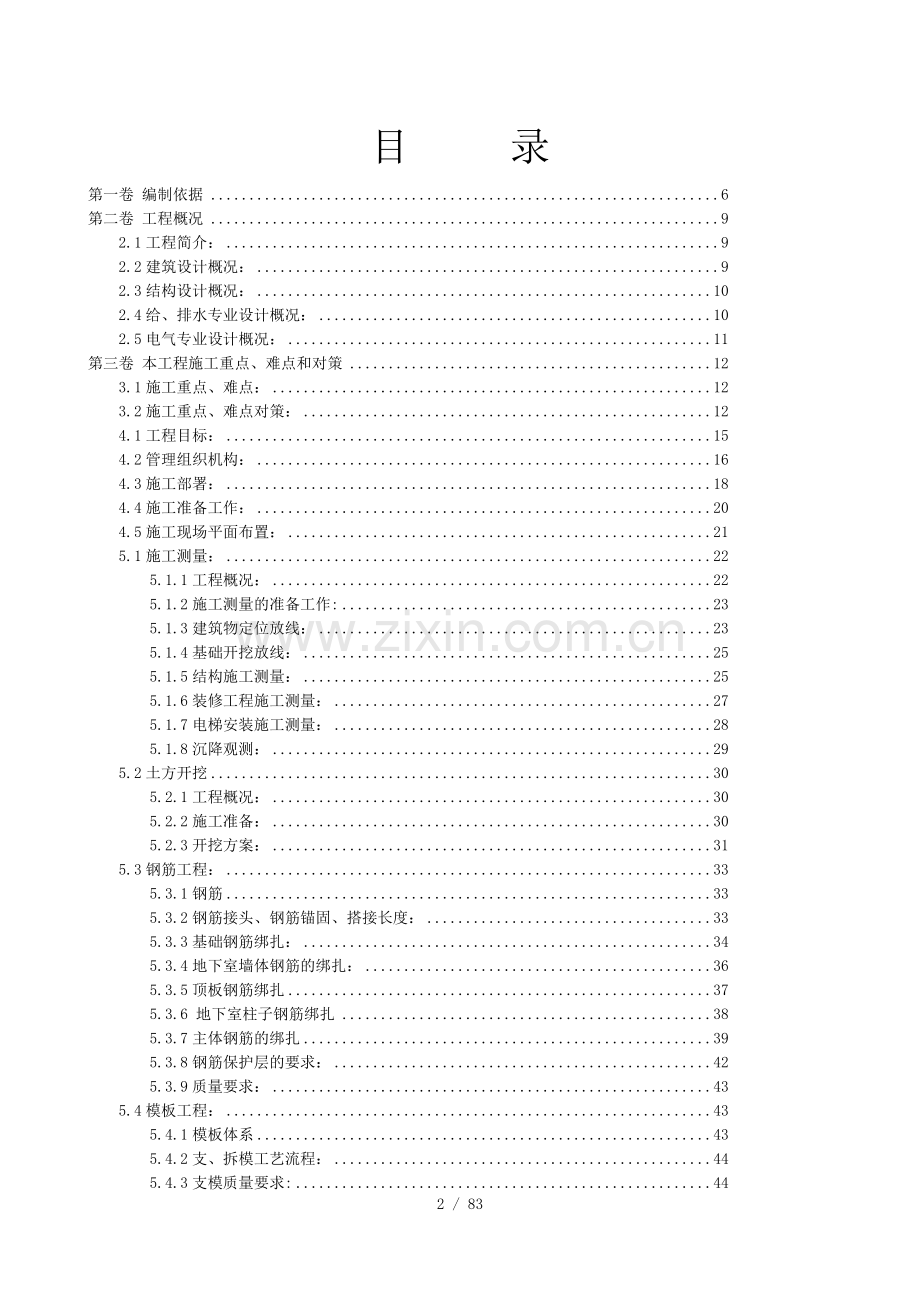

目 录
第一卷 编制依据 6
第二卷 工程概况 9
2.1工程简介： 9
2.2建筑设计概况： 9
2.3结构设计概况： 10
2.4给、排水专业设计概况： 10
2.5电气专业设计概况： 11
第三卷 本工程施工重点、难点和对策 12
3.1施工重点、难点： 12
3.2施工重点、难点对策： 12
4.1工程目标： 15
4.2管理组织机构： 16
4.3施工部署： 18
4.4施工准备工作： 20
4.5施工现场平面布置： 21
5.1施工测量： 22
5.1.1工程概况： 22
5.1.2施工测量的准备工作: 23
5.1.3建筑物定位放线： 23
5.1.4基础开挖放线： 25
5.1.5结构施工测量： 25
5.1.6装修工程施工测量： 27
5.1.7电梯安装施工测量： 28
5.1.8沉降观测： 29
5.2土方开挖 30
5.2.1工程概况： 30
5.2.2施工准备： 30
5.2.3开挖方案： 31
5.3钢筋工程： 33
5.3.1钢筋 33
5.3.2钢筋接头、钢筋锚固、搭接长度： 33
5.3.3基础钢筋绑扎： 34
5.3.4地下室墙体钢筋的绑扎： 36
5.3.5顶板钢筋绑扎 37
5.3.6 地下室柱子钢筋绑扎 38
5.3.7主体钢筋的绑扎 39
5.3.8钢筋保护层的要求： 42
5.3.9质量要求： 43
5.4模板工程： 43
5.4.1模板体系 43
5.4.2支、拆模工艺流程： 44
5.4.3支模质量要求: 44
5.4.4技术措施： 45
5.4.5模板拆除： 45
5.5混凝土工程： 46
5.5.1承台混凝土： 46
5.5.2剪力墙混凝土施工： 47
5.5.3楼板混凝土施工： 48
5.5.4施工缝的留置要求： 48
5.5.5混凝土试块的留置 49
5.5.6质量验收标准； 49
5.6防水工程： 50
5.6.1防水概况： 50
5.6.2施工要求： 50
5.6.3地下室防水： 51
5.6.4屋面防水施工： 52
5.6.5室内有防水要求的部位防水施工： 53
5.7土方回填： 54
5.8脚手架工程： 55
5.8.1双排脚手架的构造： 55
5.8.2外脚手架的验算： 56
5.8.3满堂红脚手架： 59
5.9砌筑工程 60
5.9.1施工准备： 60
5.9.2施工工艺： 61
5.10楼地面工程： 62
5.10.1水泥砂浆毛地面： 62
5.10.3细石混凝土地面： 62
5.11外装修工程： 63
5.11.1外墙石材基座： 63
5.11.2 外墙涂料 65
5.12 内装修工程： 66
5.12.1内隔墙抹灰： 66
5.12.2 墙顶刮腻子及涂料粉刷： 68
5.13门窗工程： 68
5.13.1铝合金窗： 69
5.13.2防火门安装： 70
5.14电气工程： 71
5.14.1施工依据： 71
5.14.2电气工程施工范围: 71
5.14.3电源引入及配电系统: 71
5.14.4穿墙套管的做法如下： 72
5.14.5钢管敷设： 72
5.14.6管内穿线： 75
5.14.7桥架安装： 76
5.14.8电缆敷设: 76
5.14.9配电箱（柜）安装： 77
5.14.10开关、插座安装： 78
5.14.11防雷接地及保护接地系统： 79
5.14.12灯具安装： 80
5.14.13消防系统： 81
5.14.14智能布线系统： 82
第六卷 施工进度计划 83
6.1总工期控制 83
6.2主要分部工程工期安排 83
第七卷工期保证措施 86
7.1工期目标： 84
7.2工期保证措施： 84
第八卷 季节施工措施 87
8.1雨期施工措施 87
8.2冬季施工 87
8.2.1混凝土工程： 87
8.2.2装修工程： 88
第九卷 主要机具设备配备 89
9.1设备配置说明 89
9.2本工程所采用的主要机械设备表 89
第十卷 质量保证措施 91
10.1质量目标： 91
10.2质量保证体系 91
10.3组织保证措施 91
10.4质量管理制度 92
10.4.1技术交底制度 92
10.4.2工序交接检制度 92
10.4.3隐蔽工程签证检查制度 93
10.4.4施工测量复核制度 93
10.4.5施工过程的质量三检制 93
10.4.6严格执行材料半成品、成品采购及验收制度 93
10.4.7仪器设备的标定制度 94
10.4.8质量奖惩制度 94
10.4.9坚持持证上岗制度 94
10.4.10实行质量否决制度 94
10.4.11认真执行“样板制”， 95
10.4.12做好施工中的协作配合工作 95
10.5技术保证措施 95
10.5.1技术资料管理： 95
10.5.2工程测量 96
10.5.3钢筋工程 97
10.5.4模板工程： 97
10.5.5混凝土工程： 98
10.5.6防水工程： 100
10.5.7给、排水工程： 100
10.5.8电气工程： 102
10.6运用新技术、新工艺，确保工程质量 102
10.7加强对分包队伍的管理及质量控制 102
第十一卷 安全技术措施和保证制度 104
11.1安全生产目标 104
11.2安全生产保证体系 104
11.3安全生产教育 105
11.4安全技术措施和保证制度 105
11.5工程安全措施 107
11.5.1土方工程 107
11.5.2结构工程 107
11.5.3“四口及临边”防护： 108
11.5.4机械安全： 109
11.5.5脚手架的材料要求： 109
11.5.6满堂红架子 110
11.5.7装饰装修工程 111
11.5.8施工用电安全措施.................................................111
11.5.9模板工程安全措施 ................................................112
11.5.10吊车、提升架操作安全措施 .......................................113
第十二卷 文明施工及环保措施 114
12.1文明施工措施 114
12.2环境保护措施 115
12.3消防保卫措施 116
第十三卷 降低造价技术措施 118
13.1技术措施： 118
13.2管理措施 119
第十四卷 成品保护措施 120

第一卷 编制依据
1.1中南建筑设计院设计的建筑、结构、给、排水、电气、设施图纸：
图 纸 名 称
图 纸 编 号
出 图 日 期
建筑施工图
建施-首1～13
2006-9
结构施工图
结施-01～14
2006-10
给、排水施工图
水施-01～08
2006-9
电气专业施工图
电施-01～15
2006-10
设施图
设施-1～5
2006-10

1.2主要图集、标准、规程、规范：
类 别
名 称
编 号
图

集

国
家
砼结构施工平面整体表示方法制图规则
03G101-1
砼结构施工平面整体表示方法制图规则
03G101-2
梁板施工图平面整体表示方法制图规则
04G101-3
地
方
05系列建筑标准设计图集
05YJ4-1
05系列建筑标准设计图集
05YJ4-2
外墙外保温隔热做法
05YJ3-1
外墙内保温隔热做法
05YJ3-2
规

范

规

程
国

家
建设工程项目管理规范
GB/T50326-2001
工程测量规范
GB50026-93
建筑地基基础工程质量验收规范
GB50202-2002
地下防水工程质量验收规范
GB50208-2002
地下工程防水技术规范
GB50108-2001
砼结构施工质量验收规范
GB50204-2002
砌体工程施工质量验收规范
GB50203-2002
屋面工程质量验收规范
GB50207-2002
建筑地面工程施工质量验收规范
GB50209-2002
建筑装饰装修工程质量验收规范
GB50210-2001
建筑给排水及采暖工程施工质量验收规范
GB50242-2002
建筑电气工程施工质量验收规范
GB50303-2002
电气装置安装工程低电压电器施工及验收规范
GB50254-96
建设工程文件归档整理规范
GB/T50328-2001
《民用建筑工程室内环境污染控制规范》修订版
GB50235-2001
建筑工程监理规范
GB50319-2000

建筑变形测量规程
JGJ/T8-97
钢筋机械连接通用技术规程
JGJ107-96
混凝土泵送施工技术规程
JGJ/T10-95
建筑工程冬期施工规程
JGJ104-97
大模板多层住宅结构设计与施工规范
JGJ20-94
行

业
回弹法检测混凝土抗压强度技术规程
JGJ/T23-2001
建筑机械使用安全技术规程
JGJ33-2001
建筑施工安全检查标准
JGJ59-99
建筑施工高处作业安全技术规范
JGJ80-91
建筑施工扣件式钢管脚手架安全技术规范
JGJ130-2001
建筑机械使用安全技术规程
JGJ33-86
施工现场临时用电安全技术规范
JGJ46-2005
建筑施工高处作业安全技术规程
JGJ80-91
混凝土泵送施工技术规程
JGJ/T10-95

钢筋焊接及验收规程
JGJ18-2003
建筑工程冬期施工规程
JGJ104-97
建筑排水硬聚氯乙烯管道工程技术规程
CJJ/T29-98
地
方
河南省建设厅关于印发河南省建设工程质量检测项目参数一览表的通知
豫建建[2005]109号
CCP保温隔热复合板倒置式屋面技术规程
DBJ41/T039-2000
关于印发河南省建筑施工企业安全生产评价暂行办法的通知
豫建建[2006]125号
信阳市创建文明工地管理规定
信建建[2005]43号
信阳市优质工程评审管理暂行办法
信建建[2001]21号
关于砼和砂浆抗压试块粘贴“见证标示牌”的通知
信质监[2006]23号
关于开展我市民用建筑工程室内环境质量检测、涂饰检测和现场拉拔强度检测的通知
信建建[2006]43号
关于加强施工现场施工技术资料管理的通知
信质监[2005]17号
信阳市建筑工程项目安全生产评价实施办法
信建建[2006]69号
关于印发《进一步加强信阳市工程质量管理的具体措施》的通知
信建建[2001]28号
关于开展水电安装工程质量专项治理活动的通知
信质监[2003]12号
关于建筑材料使用实行登记备案管理的通知
信建标定[2006]8号

1.3主要法规：
序号
名 称
编 号

中华人民共和国建筑法
第八届全国人大第28次会议通过

建设工程质量管理条例
国务院第25次常务会议通过

建设工程安全生产条例
国务院第28次常务会议通过

中华人民共和国消防法
第九届全国人大第2次会议通过

建设项目环境保护管理条例
第253号国务院令

建筑工程施工图设计文件审查暂行办法
建设（2000）41号

房屋建筑工程和市政基础设施工程竣工验收暂行规定
建建（2000）142号

房屋建筑工程和市政基础设施工程竣工验收备案管理暂行办法
第78号建设部令

房屋建筑工程质量保修办法
第80号建设部令

商品住宅实行住宅质量保证书和烛照使用说明书制度的规定
建房（1998）102号

房屋建筑工程质量保修书（示范文本）
建建（2000）185号

中华人民共和国合同法

中华人民共和国劳动法
第八届人大常委会八次会议通过

中华人民共和国噪声防治法
第77号主席令

中华人民共和国大气污染防治法
第32号主席令

中华人民共和国安全生产法
第九届全国人大第28次 会议通过

中华人民共和国水污染防治法
人大常委会第19次会议修改
第二卷 工程概况
2.1工程简介：
序
项 目
内 容
1
工程名称
信阳航天标准件厂住宅楼
2
工程业主
信阳航天标准件厂
3
设计单位
中南建筑设计院
4
建筑面积
10625.28m2
5
工程地点
信阳航天标准件厂院内
6
质量目标
质量等级合格
7
结构形式
框架剪力墙结构
8
基础形式
桩基
2.2建筑设计概况：
序
项目
内 容
1
功能
住宅楼
2
建
筑
规
模
建筑总面积（m2）
10625.28m2
建筑
层数
地上
12层
地下
1层
建筑
层高

地下一层
1 ~9层
10 ~ 11层

2.695ｍ
3m
3m
3
建筑高度
±0.000相当于绝对标高

桩顶标高

室内外高差
65mm
建筑总高
43．947m
4
屋面
上人屋面
40厚C20细石砼防水层，贴防滑地砖
不上人屋面
40厚C20细石混凝土防水层
5
外墙面
将基层凿毛或洒1：0.5水泥砂浆（内掺粘结剂）抹灰后做外墙漆
6
内墙面
采用混合砂浆粉刷，厨、厕水泥砂浆刮糙
7
顶棚
抹灰前将基层清理干净，上刷界面剂
8
门窗
每户只做外门，内门均留门洞，门洞除卫生间外均为宽900高210预埋木砖。
9
防水
地下室
4厚APP改性沥青防水卷材层
卫生间
2厚APP改性沥青涂料防水
屋 面
3厚APP改性沥青防水卷材
10
节能
保温
门窗气密性等级为二级，外窗玻璃采用中空玻璃。
2.3结构设计概况：
持力层土质情况
泥质粉砂岩做桩基础持力层
地基承载力标准值
天然地基、fka=300kpa
基础类型
桩基
结构形式
框架剪力墙结构
等级
耐火
Ⅱ类二级
抗震设防烈度
六度
结构安全
二级
混凝土
强度等级
混凝土垫层
2.145m以下
2.145m以上

C15
C30
C25

钢筋接头
型 式
当d≥Φ22时，采用焊接接头
当d＜Φ22时，采用搭接接头
钢筋类别
Ⅰ级钢：φ6.5、8、10mm
Ⅱ级钢：Φ10、12、14、16、18、20、22、25mm
结构尺寸
钢筋砼剪力墙
250厚、200厚
楼 板
100、120、130、140、150厚
底板厚
250厚

2.4给、排水专业设计概况：

系统名称
管材
连接方式
保温
防腐
给水
热镀锌管
丝接

PPR塑料管
热熔连接

消火栓
焊接钢管
焊接

樟丹、银粉各两道
排水
UPVC硬聚氯乙烯管
胶粘

2.5电气专业设计概况：
序号
项目
系统介绍
1
变配
电系统
双路380V/220V电源进线，地下一层设低压Л接室及配电间，保护系统为TN-C-S。
2
动力
系统
干线以金属桥架敷设为主，支线为钢管暗配。
3
照明
系统
包括公用照明，事故照明，疏散照明及障碍标志灯，大部采用吸顶灯、白炽灯、荧光灯，共用照明为备用电源自投。
4
防雷
接地
利用基础底板钢筋作为接地体，屋面避雷带，利用结构内钢筋做防雷引下线与接地极相连接。
5
保护
接地
配电室保护接地、电源进线处重复接地、电缆桥架保护接地、等电位联结。
6
消防
系统
消防报警。
7
电梯
2部电梯单路供电。
8
弱电
有线电视系统、可视对讲系统、网络布线系统、煤气抄表系统、消防系统、保安系统、电话系统

第三卷 本工程施工重点、难点和对策
3.1施工重点、难点：
3.1.1本工程位于信阳市沿狮河景观带北侧，南面是沿河大道，西临市体育中心，东北面是厂区，必须加强文明安全施工措施，降低施工噪音，以防扰民。
3.1.2本工程基础承台厚分别为：1000、1350、1400mm，已接近大体积混凝土施工的范围，必须在施工过程中加强措施，以防混凝土开裂

3.2施工重点、难点对策：
3.2.1施工重点、难点对策之一：
本工程旁边居民较多，为保证不扰民，做到文明施工，施工过程中我们将采取如下措施：
（１）选择低噪音机具进行施工。
（２）严格遵守市建委夜间施工作业时间规定，合理安排施工时间。早7∶00至晚22∶00施工。
（３）夜间照明对居民。夜间不作业时关闭所有大型照明设施。
（4）现场木工棚和搅拌站采用吸音材料进行封闭降噪处理。
（5）振捣混凝土时严禁振捣钢筋和模板，必要时采用无声振捣棒，以降低噪音污染。
（７）教育职工不得敲打钢管、钢模板，尽量减少噪音。
（８）加强对操作人员的教育，早晚施工不大声暄哗，建筑物资轻拿轻放，不从上往下扔东西，并做好施工中的计划调控。
（９）装修期间尽量采用定尺材料，减少现场切割理论，控制噪音不超过国家规定范围。
3.2.2施工重点、难点对策之二：
（1）为保证大体积混凝土的施工质量，将采取以下措施：
1）为有效控制混凝土的有害裂缝的产生，降低水泥水化热，充分利用混凝土的后期强度，拟优先采用水化热较低的普通硅酸盐水泥，出场贮存7天以上。
2）采用级配良好的5－20mm石子，砂子采用中砂，以减少水泥用量，且石子含泥量不大于1％，砂子含泥量不大于3％，以减少混凝土的收缩和提高混凝土的抗拉强度。
3）气温较高时，降低混凝土入模温度，并设置测温孔，在温度呈上升阶段每2小时测温一次，以后每4小时一次。必须严格控制混凝土内外温差小于25℃。
4）砂率要控制在一个合理的范围内，常规是控制在38％～40％左右。
5）底板及垫层混凝土施工按特殊过程和关键工序进行质量控制，分项工程施工前要编制作业指导书，对操作工人进行详细的技术交底并进行连续的监控。
3.2.3施工重点、难点对策之三：
积极运用技术措施确保施工质量：
（1）为保证钢筋不发生位移采取如下措施：
1）竖筋等间距、排距控制采取水平梯子筋，从竖筋内侧撑开，与竖筋绑牢，并注意两端起步筋（50 mm）的位置准确。
2）暗柱钢筋位置采用在大模板上200—300 mm之间绑扎定位带齿箍，与暗柱柱筋卡住绑牢。
3）在模板合模后、打混凝土前后，专职钢筋工要依据测量控制线，再次复核门窗洞口边暗柱钢筋保护层。
（2）为保证钢筋绑扎连接牢固绑丝不外露采取如下措施：
1）根据钢筋的不同位置确定绑丝的长度。
2）定位筋采用兜扣绑扎，十字扣用于中间部位，绑扎要求两扣半，最多不超过三扣，以防止绑丝过紧断裂。
3）绑扣扭头必须保证在水平筋的斜下方或斜上方，以防止返锈，绑丝端头一律弯向墙柱内。
（3）顶板绑丝在确保交叉绑扣前提下，上、下铁绑丝朝向板内。
（4）为保证模板在拼装时一定要严密，表面高低差2 mm，表面平整2 mm。采用以下措施：
1）板缝处用海绵条密封，其中大模板底海绵条粘贴距墙体边线2—3 mm,以防止大模板就位后海绵条吃进墙内，模板的支设尺寸利用检验标准允许的负误差，防止胀模。
2）顶板模铺之前要挑选、卡方、量对角线，不符合要求的用修模机修整，确保拼缝要求。
3）顶板的平整度采用墙体测量标高线控制，以利模板固定平整。
（5）为保证门窗洞口、阳台的上下贯通采取竖向用激光经纬仪投测控制平面放线精度，外墙洞边在可能的条件下弹出竖线控制左右位置，并将门窗口模固定在一侧大模板上。
（6）混凝土拆模：侧模拆除，以混凝土强度能保证其表面及棱角不因拆模而受损时即可拆模；拆除不同部位时必须经主管技术人员批准在拆除，拆除时不得损坏混凝土的棱角。

第四卷 施工部署

4.1工程目标：
4.1.1质量目标：实现对业主的质量承诺，严格按照合同条款要求及现行规范标准组织施工，工程一次验收合格率达100%，观感质量得分率90%以上。

4.1.2安全目标：
（1）；死亡事故为零，重伤事故为零；
（2）一般性事故、火灾造成的工伤率低于3‰；
（3）职业发病率为零。
4.1.3工期目标：
合同工期 423 天，实际用 158 天完成主体， 263天完成装饰及后期安装。保证工期 423 天。
4.1.4现场管理：
管理目标：创建市安全文明工地。
4.2管理组织机构：
4.2.1组织机构：本工程按项目法组织施工，项目经理选派承担过大型工程项目管理，并具备丰富施工管理经验的国家二级项目经理担任；项目总工选派具有较高技术业务素质和技术管理水平。项目经理部对本项目的人、财、物按照项目法施工管理的要求实行统一组织，统一布置，统一计划，统一协调，统一管理，并认真执行ISO9002质量标准，充分发挥各职能部门、各岗位人员的职能作用，认真履行管理职责，确保本项目质量体系持续、有效的运行。通过我们科学、严谨的工作质量和项目管理经验，确保实现合同规定的工期和质量目标，现场管理创市安全文明工地。
项目部班子主要成员及各主要部室的职责：
（1）领导班子：由项目经理、工程负责人、项目总工程师组成，负责对工程的领导、指挥、协调、决策等重大事宜，对工程进度、成本、质量、安全和创优及现场文明施工等负全部责任。
（2）技术部：负责编制工程施工组织设计，对特殊过程编制作业指导书，对关键工序编制施工方案，对分项工程进行技术交底，组织技术培训，办理工程变更，及时收集整理工程技术档案，组织材料检验、试验、施工试验和施工测量，检查监督工序质量，调整工序设计，并及时解决施工中出现的一切技术问题。
（3）工程部：负责组织施工组织设计实施，制定生产计划，组织实施现场各阶段的平面布置，安全文明施工及劳动组织安排，工程质量等施工过程中各种施工因素管理;负责各劳务分包和工程分包的协调管理。
（4）安质部：负责施工现场安全防护、文明施工、工序质量日常监督检查工作。
（5）机械部：负责施工机械调配、进场安装及维修、保养等日常管理工作,确保机械处于良好运行状态。
4.2.2管理体系：管理机制采用项目法施工管理。质量体系经认证并符合GB/T19002—1994idt ISO9002：1994标准。
4.2.3主要施工技术工人配备：
木工：60人 钢筋工：40人 架子工：10人 瓦工：10人
混凝土工：20人 电工：10人 水工：10人 油工20人
其他：15人， 总计：195人，高峰期：260人。
4.2.4项目经理部下设作业队及分工：
（１）结构施工队：负责主体结构工程的施工。
（２）瓦工作业队：负责砌筑工程、抹灰工程、楼地面工程的施工。
（３）油工作业队：负责油漆、粉刷工程的施工。
（４）模板工作业队：负责模板工程的安装与拆除。
（５）防水作业队：负责地下室外防水、屋面防水、厕浴间防水工程的施工。
（６）电气工程作业队：负责管道预埋、管线敷设、电气设备安装调试工作。
（７）给、排水工程作业队：负责给、排水安装、配件预埋，孔洞预留及管线敷设工作。
4.3施工部署：
本工程工程量大，质量目标高，工期计划为 423 天，为保证基础、主体、装修均尽可能有充裕的时间施工，保质如期完成施工任务，必须充分考虑到各方面的影响因素，合理安排任务、人力、资源、时间、空间的总体布局。
4.3.1总施工顺序上的部署原则
按照先地下，后地上；先结构，后装修；先土建，后专业的总施工顺序原则进行部署。
4.3.2施工工艺总流程：土方开挖 → 基础底板垫层 → 基础底板防水层 → 防水保护层 → 基础底板 →地下室结构 → 地下室外防水 → 回填土 →地上部分主体结构 → 墙体砌筑 → 专业安装 → 屋面工程 → 内外装修 → 室外工程 → 清理收尾 → 竣工报验
4.3.3本工程流水段划分按如下考虑：
（1）地下室墙、顶板分别按设计的变形缝分流水段施工。
（2）主体阶段流水段划分
主体流水段按照建筑伸缩缝每层分为一个流水段。
4.3.4施工工期上的部署原则——季节施工的考虑
根据总施工进度的安排，基础结构及地下防水工程完毕后，及时进行回填土施工，以保证边坡的稳定；外立面错开冬期施工，以确保外装修的施工质量。为保证冬期施工室内的装修质量，在冬施之前完成外门窗的封闭和采取必要的供暖措施，以保证室内装饰施工所必须的温度。
4.3.5为了确保工期和时间连续、实施立体交叉作业，本工程结构验收均分二次进行，第一次六层以下部分，第二次验收六层以上部分。砌筑工程及装修在结构验收后分阶段、分层进行，二次结构、装修及水电管道安装工程采取交叉作业，合理安排穿插进行。
4.3.6垂直运输：本工程垂直运输设备按如下考虑：
在建筑物中线偏东侧设置一台QTZ4028B固定式塔吊（塔臂42 m），负责基础及主体结构模板、钢筋及零星混凝土的垂直运输；主体施工至标准层后应先施工楼梯，确保下层施工上下便捷。
4.3.7本工程结构混凝土主要采用现场机拌混凝土，主体以上采用塔吊运输。安装平面位置详见平面布置图。
4.3.8本工程模板体系：剪力墙、电梯井、顶板、梁全部采用木模体系。
4.3.9脚手架工程：结构施工及外装修采用双排脚手架，墙体砌筑及室内装修采用工具式脚手架。
4.3.10现场设一处木工加工间，负责模板及配件的制作。
4.3.11现场设一钢筋加工间，负责钢筋的加工制作。
4.3.12现场设一搅拌站，负责混凝土及装修砂浆的搅拌。
4.3.13进行施工安排的时候，充分考虑各种因素，如高考期间施工时间的限制和季节施工的影响。
4.4施工准备工作：
4.4.1技术准备工作：
（１）项目总工组织各专业技术人员认真学习设计图纸，领会设计意图，做好图纸会审。
（２）根据《质量手册》和《程序文件》要求，针对本工程特点进行质量策划，编制工程质量计划，制定特殊工序、关键工序、重点工序质量控制措施。
（３）依据施工组织设计，编制分部、分项工程施工技术措施，做好技术交底，指导工程施工。
（４）做模板设计图，进行模板加工。
（５）认真做好工程测量方案的编制，做好测量仪器的校验工作，认真做好原有控制桩的交接核验工作。
（６）编制施工预算，提出主要材料用量计划。
4.4.2劳动力及物质、设备准备工作：
（１）组织施工力量，做好施工队伍的编制及其分工，做好进场三级教育和操作培训。
（２）落实各部室人员，制定相应的管理制度。
（３）根据预算提出材料供应计划，编制施工使用计划，落实主要材料，并根据施工进度控制计划安排，制定主要材料、半成品及设备进场时间计划。
（４）组织施工机械进场、安装、调试，做好开工前准备工作。
4.4.3施工现场及管理准备工作：
（１）做施工总平面布置（土建、水、电）并报有关部门审批。按现场平面布置要求，做好施工场地围墙和施工三类用房的施工，做好水、电、消防器材的布置和安装。
（２）按信阳市要求做好场区施工道路的路面硬化工作。
（３）抓紧与地方政府各有关部门接洽，疏通关系，办理开工前各项手续，保证施工顺利进行。
（４）完成合同签约，组织有关人员熟悉合同内容，按合同条款要求组织实施。
4.5施工现场平面布置：
4.5.1给水：
（１）从建设单位指定位置接入水源，管径DN50，并做水表井。
（２）围绕施工现场敷设管径DN100的消防环线，设室外消火栓，配25m水龙带，19mm水枪。消火栓设昼夜明显标志，消火栓周围3米范围内不得堆放其它物品。
（３）环线引管径DN32支管供搅拌站用水。
（４）从环线引支管，枝状分布。分供办公生活区、大门冲洗用水。
（５）从环线引两根管径DN40立管，供３层以下低区生产消防用水，各层从立管引管径为DN32支管，加截门。用软管引至施工作业面，供施工生产用水。
（６）现场设水泵房，供给３层以上高区生产消防用水。
4.5.2排水
（１）施工现场地面硬化，并形成一定坡度。雨废水有组织排至沉淀池。
（２）在大门处设冲洗水槽，负责车辆清洗。
（３）施工现场设沉淀池。现场污废水经沉淀处理后排出。
（４）沉淀池定期清掏。
4.5.3临时用电：
考虑到系统总容量应在中心变电室安装1台300KW干式节能型变压器,并配备一台75KW的柴油发电机。
4.5.4施工现场防雷接地系统
施工现场防雷采用施工用的塔吊，在塔吊顶端设置避雷针。利用塔吊的基础做为施工现场的接地系统。
第五卷 主要分部分项工程、施工技术方案
5.1施工测量：
5.1.1工程概况：
本工程建筑物外形呈“一”形，长60.75m，宽21.1m。基底标高最深处 -3.65 m，本工程±0.000相当于绝对标高 m。
5.1.2施工测量的准备工作:
（１）熟悉、校核施工图轴线尺寸、结构尺寸和各层各部位的标高变化及其相互间的关系。
（２）对照总图，现场勘察、校测建筑用地红线桩点、坐标、高程及相邻建筑物关系。
（３）测量仪器准备：经纬仪（DJ2）一台带弯管目镜；自动安平水准仪（DS1）一台；50 m钢卷尺1个。以上测量仪器均应在施工前检定合格，确保测量数据的准确。
（４）测量人员配备：测量工2～3人，验线员1人，上述人员均持有上岗证书。
5.1.3建筑物定位放线：
（１）平面控制网建立：
１）A、J轴线建筑坐标已知，根据平面三角关系，内业计算a1、a2、b1、b2利用极坐标法架镜A点测设A、B两点位置，利用经纬仪及钢尺确定D、C，平行借线确定G、H,然后架镜于F点测设D、C点各项极坐标值以便与内业计算值校核，建立平面控制网ABGHCD。
１）平面控制网的精度要求：根据建筑的结构和使用特点，布网精度为二级，测角中误差为 ±12"，边长相对误差为 1/15000。
２）距离丈量方法：距离丈量采用I级钢尺，丈量时必须使用弹簧秤，并进行往返测量。并考虑尺长、温度、倾斜、拉力等各项改正数。具体公式为：
（考虑采用标准拉力，则拉力改正数不计）
式中：L---丈量时钢尺读数 t0---鉴定时标准温度
L0---实际距离 a---钢尺线膨胀系数
L实---钢尺实际长度 t---测量时实际温度
L明--钢尺名义长度 h---两端高差
３）角度测设方法：如图所示： 根据已知的起始方向，测设角度α：用正倒镜法测出∠AOB1后，用经纬仪精确测设出∠AOB1=α1，α1与α的差为β，过B1点作OB1，并量取距离。
（２）建筑物高程控制网测设：高程引入采用原场区内已知水准点进行测设，本工程布设4个临时水准点，组成建筑物的高程控制网，控制网的测量采用附和测法。闭合差的要求：
L：为附和线路长度。
（３）测设轴线控制桩：根据已布好的建筑物平面控制网，测设轴线控制桩，测设时以两端控制桩为准，测定该边的控制桩，并校核各桩间距，精度同平面控制网。
5.1.4基础开挖放线：
由于建筑平面控制桩及轴线控制桩距基础外边线较远，在基础开挖时，不易被破坏，故在开挖基础时不需引桩。基础开挖撒线宽度不应超过15 cm。
（１）根据建筑物平面控制网、设计边坡及地面高程，分别测设出基槽下口（坡角）及基槽上口（坡顶位置桩），并沿上口桩撒出开挖边线，上口桩位允许误差+50 mm、－20 mm。基槽下口桩允许误差为+10 mm；开挖至接近槽底时，应及时测设坡角与3 m×3 m的方格网点标高，允许误差为：±10 mm。
（２）垫层上基础放线：用经纬仪正倒镜法以轴线控制桩为准将各轴线直接投测在垫层上。
5.1.5结构施工测量：
（１）结构竖向投测：
工程采用激光经纬仪天顶内控法进行竖向投测。在每个流水段内设四个内控点，控制点设在首层楼面上，采用200×200×10预埋铁板做控制点（加活动盖板保护）。二层以上结构施工时，均在控制点上方预留200×200方孔，设有机玻璃十字丝接收靶。激光经纬仪设在首层控制点上对准接收靶，照准部进行水平向360°回转，当回转圆心同接收靶某圆心轨道重合时即确定了轴线投测点位置，并采用正倒镜法校核。
轴线竖向投测示意图
（２）施工层放线：放线前应在平面上校核轴线，闭合后测设细部轴线，后以此为准测量墙和洞口的边线，各部位放线的允许误差为：
项 目
精 度
主轴线
±10 mm
细部放线
±2 mm
墙边线
+3 mm
门窗洞口线
+ 3 mm
（３）高程的竖向传递：工程结构施工时，划分为一个流水段，设三个标高传递点分别向上进行传递，以保证在各流水段施工层上附近有三个标高点，进行互相校核。
１）标高传递的允许误差：
项 目
精 度
层 间
±3 mm
总 高
±10 mm
２）各传递点的起始标高线为+1.00 m，应由附近的二个临时水准点确定。标高传递时采用钢尺沿铅直方向（经纬仪配合）向上量至施工层。钢尺丈量时应考虑各项改正数。在传递过程中应根据每层的误差进行上一层的调整，以防止层间误差的积累而引起总误差超限。
３）施工层抄平前，应校核下层传递上的三个标高点，校差小于3 mm时，取平均点引测水平线；抄平时将水准仪放在测点范围的中心位置，进行一次精确抄平，水平线的标高允许误差为±3 mm。
（４）钢筋混凝土墙体、暗柱施工测量：
１）墙、柱钢筋绑扎完毕后，在竖向主筋上测设标高点，用油漆标注，作为支模和浇筑混凝土的依据。测法和误差应符合上述施工层抄平的规定。
２）柱支模后，用经纬仪校核模板垂直度，校核时用经纬仪在相互垂直的两轴线上同时测量。
5.1.6装修工程施工测量：
（１）地面工程的施工测量：
１）标高的传递方式采用在楼梯间和窗口处进行传递。
２）测设50 cm水平控制线：50 cm水平控制线的测设允许误差应符合测表1的要求。室内的50 cm水平线是控制地面标高、门窗安装等项目的重要依据，在弹墨线时应注意墨线的宽度不得大于 1 mm。防止误差扩大。
测表1:
项 目
精 度 要 求
水平线
（室内、室外）
1 每3 m两端高差小于±1 mm。
2 同一条水平线的标高允许误差为±3 mm。
铅垂线
室内
经纬仪两次投测校差小于2 mm
室外
高于1/3000
３）用水准仪检测地面面层的平整度和标高时，水准仪的间距应符合以下要求：大厅应小于5 m、房间应小于2 m。
（２）门窗安装施工测量：
１）从建筑最顶层找出外窗口的边线，用线坠将边线向下引测，并采用
