礼堂灯光系统改造.doc

A1包、礼堂灯光系统改造
一、供应商资格要求
1、符合《中华人民共和国政府采购法》第二十二条的规定。
2、供应商的资质要求：无
二、技术要求
一、项目说明
本项目为中共山东省委党校礼堂灯光系统改造，项目位于党校东校区礼堂。项目施工内容包括：礼堂内的舞台灯光相关设备的更换调整，部分灯光安装位置的调整以及各种辅材附件，要充分考虑各种备用设施以及冗余。供应商报价须包含相关舞台顶部钢结构吊点及马道加固费用100000.00元。本项目为交钥匙工程。
二、 技术要求
1.相关参考标准及依据：
WH 0202-1995《舞台灯光图符代号及制图规则》
WH/T 0204-1999《舞台灯具光学质量的测试与评价》
GB/15734-1995《电子调光设备无线电骚扰特性限值及测量方法》
GB/T7002-86《投光照明灯具光度测试》
GB7000.14-2000《通风式灯具安全要求》
GB7000.15-2000《舞台灯光、电视、电影及摄影（室内外）用灯具安全要求》
WH/T 0203-96《调光设备常用术语》
GBJ232-90，92《电气装置安装工程施工及验收规范》
GBJ232-90，92《电气装置安装工程施工及验收规范》
国际照明委员会CIE推荐照度标准 ESTA灯具光学性能测试标准草案（2002）
《电视礼堂灯光系统设计规范》(GYJ45-1992)
《安全防范工作程序与要求》(GAT75-94)
2、总体要求：
根据礼堂现有的舞台灯光位置和整个礼堂的建筑结构对现有舞台灯光位置进行重新设计和灯具的更换。对新增的舞台灯光部分须重新设计。供应商须在报价文件中提供设计方案、舞台灯光控制系统图和配电系统改造方案。
3、设备清单
序号
产品名称
采购要求的技术指标
单位
数量
1
LED成像灯
输入电压: AC100-240V 50/60Hz；
额定功率: ≥250W；
灯 珠: OSRAM 灯珠;
灯珠数量: 90 颗;
光通量 :≥8800lm;
灯珠功率: ≥200W;
光源理论寿命: ≥20000H（光衰小于 30%）;
显色/色温/颜色:
色 温：2800K-9000K 线性调节
显色指数：CRI/ TLCI CRI ≥90, TLCI ≥90
颜色系统：红、桔红色、浅绿、绿、蓝、靛蓝六种基础颜色灯珠，可混出任何色彩;
透 镜:19 度（标配）、26 度、36 度、50 度可选,15-30 度、25-50度电动调节；
频 闪 :1-30 次/秒可调;
调 光: 16bit无闪烁调光
控制系统 :控制方式 DMX512 、RDM;
通道数量: ≥10CH
台
18

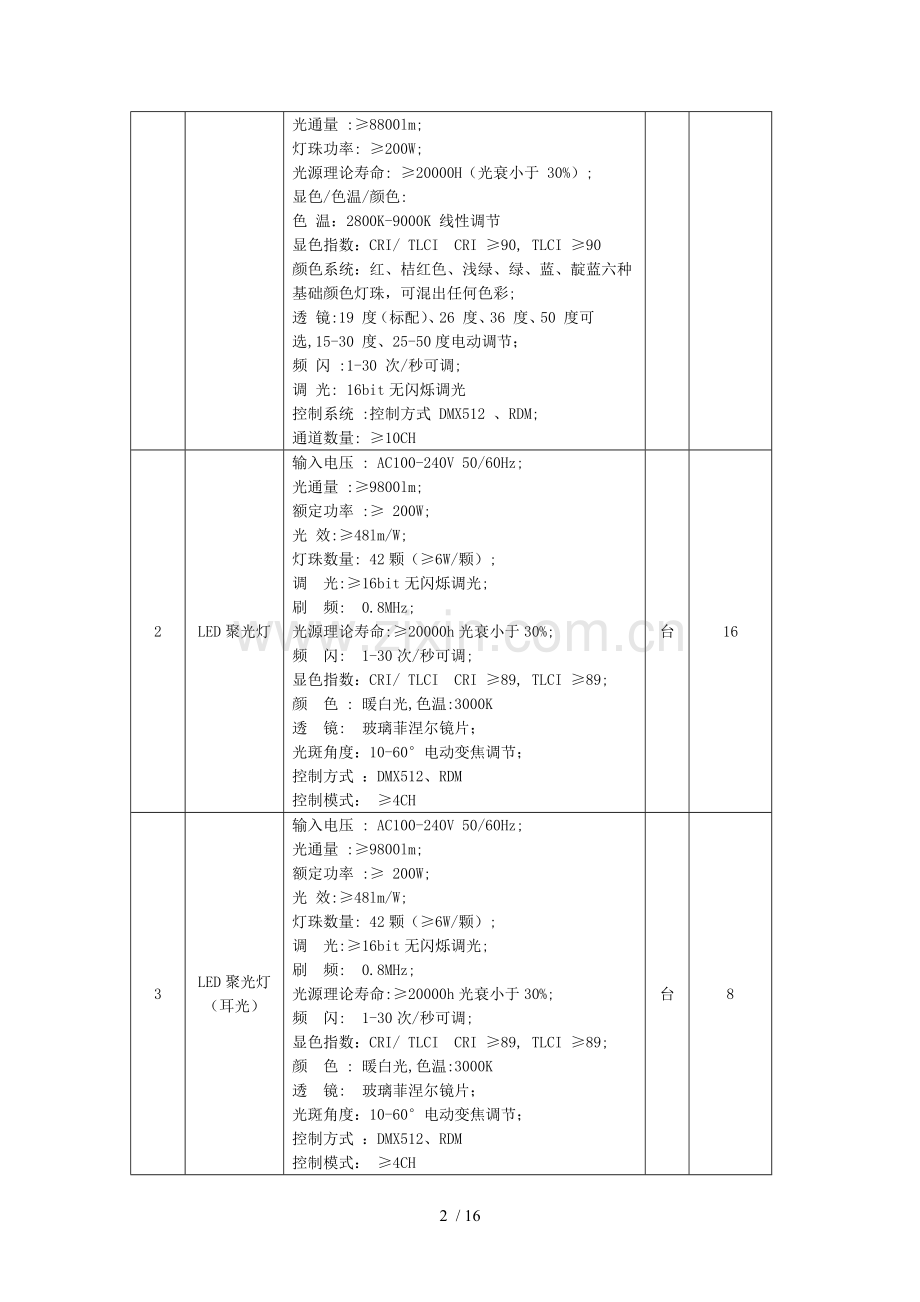

2
LED聚光灯
输入电压 : AC100-240V 50/60Hz;
光通量 :≥9800lm;
额定功率 :≥ 200W;
光 效:≥48lm/W;
灯珠数量: 42颗（≥6W/颗）;
调 光:≥16bit无闪烁调光;
刷 频: 0.8MHz;
光源理论寿命:≥20000h光衰小于30%;
频 闪: 1-30次/秒可调;
显色指数：CRI/ TLCI CRI ≥89, TLCI ≥89;
颜 色 : 暖白光,色温:3000K
透 镜: 玻璃菲涅尔镜片；
光斑角度：10-60°电动变焦调节；
控制方式 ：DMX512、RDM
控制模式： ≥4CH
台
16
3
LED聚光灯（耳光）
输入电压 : AC100-240V 50/60Hz;
光通量 :≥9800lm;
额定功率 :≥ 200W;
光 效:≥48lm/W;
灯珠数量: 42颗（≥6W/颗）;
调 光:≥16bit无闪烁调光;
刷 频: 0.8MHz;
光源理论寿命:≥20000h光衰小于30%;
频 闪: 1-30次/秒可调;
显色指数：CRI/ TLCI CRI ≥89, TLCI ≥89;
颜 色 : 暖白光,色温:3000K
透 镜: 玻璃菲涅尔镜片；
光斑角度：10-60°电动变焦调节；
控制方式 ：DMX512、RDM
控制模式： ≥4CH
台
8
4
LED染色灯
输入电压：AC100~240V 50/60Hz
额定功率：≥ 190W
光源理论寿命： ≥50000小时
灯 珠：≥3W，CREE芯片，RGBW四色
调 光： 65536级无闪烁电子调光
灯珠数量：61颗;（R、G、B各17颗,W色10颗）
频 闪： 1-30次/秒电子频闪和随机频闪
颜色 / 图案 / 效果
光斑角度：带ZOOM功能，10-50°电子变焦
混色系统：RGB混色系统，混色均匀无闪烁，快速颜色彩虹效果
控制方式：DMX512、单机模式、主/从机模式
通 道：标准12通道，16Bit模式12通道，RGB模式5通道，HSI模式5通道
控制面板：LED液晶显示屏+按键
防护等级：IP65
台
60
5
电脑光束图案灯
输入电压：AC90～240V/50～60Hz
光源理论寿命：≥2000小时
整机功率：≥495W
光源色温： 3200K～8000K线性调节
光 源：OSRAM ≥330W
调 焦：线性电动调焦
调 光： 双调光板调光，平滑无闪烁
光源功率：280W/330W/350W三级功率自由调节
频 闪：独立频闪、0.5～20次/秒可调
色 盘：14+1颜色盘、双向旋转彩虹效果
棱 镜：12棱圆形棱镜和梯形棱镜两种
固定图案盘：11+1+animation range 固定图案盘，可双向抖动、动画、流水效果
光束角度： BEAM模式0～1.5°；SPOT模式1.5～20°
旋转图案盘： 7+1活动图案，可双向抖动流水效果
柔 光 镜： 8°～60°独立柔光效果
控制方式：DMX
投光范围：X向540度、Y向230度可自动校正定位
控制模式： 标准25通道/简易17通道/扩展30通道
XY扫描速度：X向2.9秒/540度、Y向1.5秒/230度
灯具材料：耐高温，抗老化
灯具防护等级：IP20
台
8
6
LED平板会议灯
额定功率: ≥350W
输入电压 AC100-240V 50/60Hz
色温:3200K/5600K(±200K)
总功率: ≥160W
照度: ≥8600Lux/m
照射角度：60°
显色指数（CRI）: ≥85
冷却系统: 超大散热片+灯体散热+超静音风扇
台
30
7
LED天地排灯
电压: AC180V-260V 50Hz/60Hz
额定功率: ≥350W
单个灯珠功率：≥3W
数量：108颗（36R+36G+36B）
透镜角度:15°、30°、38°、45°、60°可选
基本色: 红，绿，蓝三基色
通道数：3通道-8通道可选
控制方式：采用DMX512信号控制，具有自走，主从机模式
电子调光：0-100％线性调节
冷却系统: 散热片+灯体散热+超静音风扇
功能: RGB混色/颜色叠加/频闪/ 调光/智能选址/自走/客户编程/单机自编/自动状态调整
台
16
8
灯光控制台
DMX通道数：≥4096
灯光设备：支持≥80通道的电脑灯
支持≥400台电脑灯或调光设备
≥10.4"TFL-LCD触摸屏，中英文操作界面 支持外接VGA显示器
外端接口：≥6个光隔离输出端口
1组MIDI接口
1个VGA接口
1组网络接口
1个USB接口
1个工作灯接口
数据存储：≥1120个重演程序
400个灯具组
400个素材
400个用户图案
400个宏表演记录
程序输出：同时输出≥44个重演程序
图形效果：内置≥200种图形效果
支持用户自定义图形效果
灯库：内置≥8000种灯库
支持用户自编灯库
支持导入R20灯库文件
电源：AC100-240V，50-60Hz
台
1
9
信号放大器
数字信号类型：
DMX512/1990 1路输入，1路直通输出（非隔离）
8路光隔离信号分配输出
各输入输出接口之间的电气隔离电压：>1000V
数字信号指示灯
DMX信号输入连接器：XLR-D3M /XLR-D5M
DMX信号直通输出连接器：XLR-D3F/XLR-D5F
DMX信号分配输出连接器：XLR-D3F x 4 /XLR-D5F
电 源：AC200-240V, 50-60Hz
台
2
10
直通箱
• 12路6KW • 12路40A座输出和接线端子输出；
• 每路由一个32A空开独立控制；
台
2
11
电源箱
• 19寸标准机箱,电源指示灯,4路63A直通开关可接四台硅箱
• 输入：400A座，三相五线制；
• 每路由一个63A空开独立控制；
台
1
12
机柜
高档拉丝工艺，前面钢化玻璃，钢板厚度≥1mm；
深度≥80CM；
高度42U。
台
1
13
灯钩
重型铝合金挂钩，最大负荷200Kg，适合口径40-60mm
支
200
14
工业防水航空插头
外壳：尼龙（PA66）；
绝缘体：玻纤增强防火PA UL94V-0;
接触件:铜（电镀镍）;
螺丝附件:不锈钢、铁（电镀镍）;
连接方式:插头直插，插座扣位扣紧
;电缆直径:16mm;防护等级: IP44;
温度范围: -25℃ ~ +80℃;额定电流: 16A;
工作电压:
200-250V~ (AC.V);机械寿命:拔插≥1000次;
冲击:
-25℃ 16h >0.5Kg 258(GB/T 11918标准);耐电压: 2500V;绝缘电阻: 500V d.c 1min >5MΩ
对
210
15
保险链
¢5.0保险链(粗)
¢5.0X90mm
最大负荷：≥120kg
采用高级钢丝索制成，强固耐用，扣环采用钢制品，不断裂，安全性高。
条
160
16
信号卡侬
锌合金压铸外壳，电镀方式可供选择，如镀镍、镀黑，防锈、防尘。
触点材料为黄铜，并能屏蔽噪音，电镀方式可供选择，如镀金、银、锡铈合金
母插头直插式单键锁定功能
支
160
17
电源线
国标阻燃3*2.5，RVV国标聚氯乙烯绝缘护套软电缆
米
1500
18
信号线
型号：RVVP国标屏蔽2*0.5
额定电压：300/300V
导体材质：无氧铜
绝缘材料：聚氯乙烯
米
1200
19
耗材
（护线管材，备品备件）
线材桥架，穿线管材，相关辅材辅料
宗
1
20
扁平升降专用电缆
国标；
规格：ZR-SYFFDR-12*2.5+2（3*0.3）P
米
400
21
安装调试
现场可使用灯具的检修保养，合理布置；新设备的合理对接安装，调试，培训
宗
1
22
相关配电部分改造

宗
1
（二） 售后要求
1、 所有设备提供三年原厂质保。
2、 需要为采购人使用人员提供不少于5人/次的相关中标设备的系统专业化培训。费用包好在总报价中。
3、 质保期内每三个月上门进行一次巡检和设备调试。每年不少于八次的重大活动、会议的现场保障。

注：以上加“_________”部分为★条款内容，如不满足，按无效报价处理。

三、投标保证金
1、投标保证金数额：人民币贰万圆整(￥20000.00)。
2、投标保证金交纳采用下列形式之一：银行本票、银行汇票、担保函。报价保证金为电汇形式的，汇款单上须注明采购项目编号、包号。若交款人名称与投标人名称不一致，投标人须出具加盖公章的书面材料，退款时，款项退至投标人帐户。
收款单位：山东省人民政府采购中心
开户银行：建行济南市高新支行黄金时代分理处
银行帐号：370016999
大额联行号：1
A2包、舞台音响及舞台机械改造
一、供应商资格要求
1、符合《中华人民共和国政府采购法》第二十二条的规定。
2、供应商的资质要求：无
二、技术要求
一、项目需求
本项目为中共山东省委党校舞台音响及舞台机械改造工程，项目位于党校东校区礼堂。项目施工内容包括：礼堂内的扩声系统相关设备的更换调整，扬声器安装位置的调整和现场装修以及各种辅材附件，要充分考虑各种舞台音频接口、备用设施以及冗余。包含由强电机房至演播室机房的强电电缆部分和配电系统改造费用。舞台机械的设计和施工要充分考虑到礼堂使用方式的综合性，尽可能满足和兼顾会议、演出等多种功能，要求考虑到外来演出团体的需求做好布景和灯光吊杆的预留，确保设备的质量的可靠性和安全性。包含全部舞台机械吊杆、钢丝绳、卷扬系统、限位装置、幕布、控制系统等设备和所需辅材线材，以及原舞台机械拆卸等相关施工费用。本项目为交钥匙工程。
二、技术要求
1.相关参考标准及依据：
中华人民共和国国家的相关行业标准：
GB/T 28049-2011 《厅堂、体育场馆扩声系统设计规范》
GB50371-2006《厅堂扩声系统设计规范》 GB/T50314-2000 《智能建筑设计标准》
SJ2112-82 《厅堂扩声系统设备互联的优选电气配接值》
GB/T14197-93 《声系统设备互联的优选配接值》
JGI/T 7-97 《声学设计及测量规范》
GYJ25-86 《厅堂扩声系统声学特性指标》
GB/T 4959-95 《厅堂扩声特性的测量方法》
GBJ76-84 《厅堂混响时间测量规范》
GY5055-1995 《扩声译音系统安装工程施工及验收规范》
JGJ/T16-92 《民用建筑电气设计规范》
GB50303-2002 《建筑电气工程施工质量验收规范》
GB50168-92 《电气装置安装工程电缆线路施工及验收规范》
GB50258-96 《电气装置安装工程 1KV 配线工程施工及验收规范》
GBJ 79-85 《工业企业通迅接地设计规范》
GB50169-92 《电气装置安装工程接地装置施工及验收规范》
GB50116-98 《火灾自动报警系统设计规范》
JGJ/T16-92-24.1《火灾报警与消防联动控制》
GB50045-95 《高层民用建筑设计防火规范》
GB/T50328-2001《建设工程文件归档整理规范》
JGJ57-2000《剧场建筑设计规范》；
ZBJ/80011-86《舞台和影视吊杆装置》
ZBJ/8007-88《剧场舞台大幕机械装置》
3、总体要求：
3.1、扬声器系统
本礼堂的观众席主扩声系统采用三声道（左、中、右）分散式扩声覆盖方式，并兼顾单声道扩声、立体声扩声。由于礼堂观众席设置为2层，要求采用近场和远场组合的扬声器系统。其中左、中、右每组扬声器群要求覆盖整个观众席区域，且每个扬声器均可独立控制其输入功率，并可调教，使得每个观众都能从各组扬声器获得相符的声压及内容。声桥的穿孔金属板改为透声布。
八字墙需要开孔，由1只拉声像扬声器与1只低频线阵列扬声器暗装于八字墙内，前方为透声布。
台唇扬声器位置要求提高至舞台上沿，充分覆盖前几排的观众席，观众席补声扬声器安装在一二层观众席顶侧，舞台返送系统采用4只流动返送扬声器可在需要时摆出使用。
3.2、 扩声调音台
根据原有调音系统的使用条件和控制机房位置分布，为了适应省委党校活动的特殊性要采用主备调音台互为镜像的设计，确保调音安全稳定。 要求采用不少于 48 通道 MIC 输入、16 路线路输入，以及带有数字处理器和 EQ 处理的数字调音台，并可以进行远区接口的扩展功能，实现在不同场合通过接口箱进行通道的扩容。
3.4、信号源调整
根据现有使用状况和使用中的问题，要求对现有舞台地插的位置进行重新设计。包括声音信号源地插更换和新增，地插至控制机房线缆的更换，舞台部分地板进行重新铺装。
3.5、大幕机
对开大幕可实现大幕开、合运动。包含大幕机钢结构架、对开幕导轨、均匀收缩机构、电缆收纳装置，铝合金导轨组成。
3.6二幕及底幕机
主要用于各种表演利用它的启、闭更换布景和道具等。包含钢结构架、对开幕导轨、均匀收缩机构；手轮及麻绳等。滑轮组件、钢丝绳和配件。
3.7电动灯光吊杆
设置于主舞台上空，用于吊挂舞台灯具其中有使用灯杆，备用灯杆，测光灯杆等。包含带有收线框的杆体及灯具防护结构，杆体结构应避免水平方向弯曲。卷扬系统：电动机、减速器、卷筒、滑轮组件、钢丝绳和配件等。安全开关、过载保护装置、速度连续检测等。
3.8电动布景吊杆
包含桁架式杆体，杆体结构应避免水平方向弯曲。卷扬系统：电动机、减速器、卷筒、滑轮组件、钢丝绳和配件等。保护装置、安全开关。
3.9台上机械电气和控制系统
主操作台用于操作舞台机械升降，幕布的开合调整等。
3.10幕布系统：
所有舞台幕布均需更换。需要达到相应的防火阻燃标准和面积要求。
4、设备清单
4.1、音响部分
序号
设备名称
采购要求的技术指标
单位
数量
一、 扬声器及功放　
1
左声道近场全频扬声器
低频单元1x15"，高频单元1x1.5"；
频率响应41Hz-18kHz；
灵敏度≥98dB；
最大声压级≥124dB；
覆盖角度90°H×50°V；
额定功率≥500W/8欧姆
只
1
2
左声道远场全频扬声器
低频单元1x15"，高频单元1x1.5"；
频率响应41Hz-20kHz；
灵敏度≥98dB；
最大声压级≥124dB；
覆盖角度60°H×40°V；
额定功率≥500W/8欧姆
只
1
3
右声道近场全频扬声器
低频单元1x15"，高频单元1x1.5"；
频率响应41Hz-18kHz；
灵敏度≥98dB；
最大声压级≥124dB；
覆盖角度90°H×50°V；
额定功率500W/8欧姆
只
1
4
右声道远场全频扬声器
低频单元1x15"，高频单元1x1.5"；
频率响应41Hz-20kHz；
灵敏度≥98dB；
最大声压级≥124dB；
覆盖角度60°H×40°V；
额定功率500W/8欧姆
只
1
5
次低频扬声器
超低音单元 2×18"；
频响下限28Hz；
只
2
6
拉声像扬声器
低频单元1x15"，高频单元1x1.5"；
频率响应41Hz-18kHz；
灵敏度≥98dB；
最大声压级≥124dB；
覆盖角度90°H×50°V；
额定功率500W/8欧姆
只
2
7
中央声道近场全频扬声器
低频单元1x15"，高频单元1x1.5"；
频率响应41Hz-18kHz；
灵敏度≥98dB；
最大声压级≥124dB；
覆盖角度90°H×50°V；
额定功率500W/8欧姆
只
2
8
中央声道远场全频扬声器
低频单元1x15"，高频单元1x1.5"；
频率响应41Hz-20kHz；
灵敏度≥98dB；
最大声压级≥124dB；
覆盖角度60°H×40°V；
额定功率500W/8欧姆
只
2
9
观众席补声扬声器
低频单元1,>=5.5"，高频单元1x1"；
频响范围85Hz-18kHz；
覆盖角度90°H×50°V；
灵敏度≥ 95dB；
最大声压级 ≥124dB；
只
8
10
台唇扬声器
低频单元1x5.5"，高频单元1x1"；
频响范围85Hz-18kHz；
覆盖角度90°H×50°V；
灵敏度≥ 95dB；
最大声压级 ≥124dB；
只
4
11
舞台流动返听扩声扬声器
低频单元 1x12"；
频响范围：75Hz-20kHz；
覆盖角度70°H×70°V；
灵敏度：≥ 95dB；
最大声压级： ≥130dB；
只
4
12
2路主扩声扬声器放大器
通道输出功率与扬声器系列匹配
单通道功率≥600W
频率响应： 8ohms 20Hz～20kHz，+/-0.25dB 信噪比(A加权) ≥108 dB 总谐波失真(全功率20Hz～20kHz)≤0.35%
台
4
13
次低频扬声器放大器
通道输出功率与扬声器系列匹配
单通道功率≥3500W
频率响应： 8ohms 20Hz～20kHz，+/-0.25dB 信噪比(A加权) ≥112 dB 总谐波失真(全功率20Hz～20kHz)≤0.35% 阻尼系数≥5000
台
1
14
2路拉声像扬声器放大器
通道输出功率与扬声器系列匹配
单通道功率≥600W
频率响应： 8ohms 20Hz～20kHz，+/-0.25dB 信噪比(A加权) ≥ 108 dB 总谐波失真(全功率20Hz～20kHz)≤0.35%

台
1
15
4路观众席补声扬声器放大器
通道输出功率与扬声器系列匹配
单通道功率≥600W
频率响应： 8ohms 20Hz～20kHz，+/-0.25dB 信噪比(A加权) ≥ 108 dB 总谐波失真(全功率20Hz～20kHz)≤0.35%
台
2
16
2路台唇扬声器放大器
通道输出功率与扬声器系列匹配
单通道功率≥600W
频率响应： 8ohms 20Hz～20kHz，+/-0.25dB 信噪比(A加权) ≥108 dB 总谐波失真(全功率20Hz～20kHz)≤0.35%
台
2
17
2路舞台流动返听扬声器放大器
通道输出功率与扬声器系列匹配
单通道功率≥600W
频率响应： 8ohms 20Hz～20kHz，+/-0.25dB 信噪比(A加权) ≥108 dB 总谐波失真(全功率20Hz～20kHz)≤0.35%
台
2
二、信号交换、音源、控制　
1
数字音频处理器
数字处理器，1台为16进0出，2台为0进16出
话筒/线形输入： 额定增益为0dB，可增加到+48dB，每加一次为+6dB,输入阻抗为3.5KΩ
DSP数字信号处理器： 压缩限幅器、增益调整器、参数均衡器、延时、噪声门、矩阵混音器等
频率响应(-10dB)： 20Hz～20kHz，（+0.5/-1dBdB）
动态范围 ： 108dB (22Hz～22kHz 无计权)
幻像电源供电： +48V　　
台
3
2
16路无源话筒分配器
每通道设有三组输出：两组变压器输出、一组直接输出。
具有48V幻象电源总输入接口(48V IN)，每路设有48V幻象电源开关。幻象供电集中输入,外部配接专用电源,
频 率 响 应 ：-0.2dB  @ 20Hz - 20kHz,0 dB
输入电平：+17 dBu (1% 50Hz)+24dBV (0.03% 1KHz)
真   度：<0.003% (0 dBu1KHz)
损 耗 衰 减 ：-1dB @ 负载600 Ohm
台
2
3
数字调音台
技术要求：
允许iPad 遥控。
采用96kHZ处理，具有冗余的双电源；
调音台控制界面≥92个输入通路的混音功能，采用触屏操作，调音台支持dante或madi接口；
配置≥3块触控屏幕。采用3D 图形触摸屏界面，可以同时让两个调音师在同层中操作。
拥有LCR输出，8矩阵，8个VCA编组。输出母线大于22路BUS。具有场景记忆功能。
每通道输入、输出带噪声门处理、压缩器处理、延时处理、高低通、4段参量均衡器处理，内置≥4台效果器，每个输出通道内置图示均衡器。
输入物理推子≥22个，输出物理推子≥8个，
提供MIDI、USB、以太网、DVI 输出。
台
1
4
调音台舞台接口箱
与调音台配套。48路话筒输入，24路线路输出，8路AES出,冗余双电源备份
双冗余备份光纤接口，可于控制界面直接遥控输入
增益，+48V电源。
允许≥2个数字调音台连接，增益可独立遥控。
台
1
4
调音台板卡
MADI协议，用于连接舞台接口箱，与调音台配套
张
1
6
有源监听扬声器
有源、频率响应49Hz～43kHz（-3dB）、最大声压级≥108dB
只
2
7
监听耳机
动圈头戴监听耳机；阻抗；55Ω；灵敏度：≥91dB；
副
1
8
话筒接收机
24位数字音频，20Hz到20kHz的宽广频率范围（依话筒类型而定）
≥120 dB的动态范围，
82 MHz调谐带宽（视地区而定）
每个6MHz电视频道支持≥17个兼容系统；每个8 MHz通道支持≥22个兼容系统
通过红外扫描和同步，将发射机与接收机配对
具备自动通道扫描功能；
多个接收机系统的以太网联网
联网的通道扫描可对已连接接收机的开放频率进行配置
具备AES-256加密
界面具有高对比度的LCD菜单
套
4
9
无线领夹发射机
频率范围：20 Hz-20 kHz；
动态范围：≥120 dB，无需进行发射机增益调整
具备AES 256位加密；
具备插座式充电的外部充电单元
背光式LCD显示，配备导航菜单和控制按键显示模式可选，显示组/通道、频率或电池运行时间
工作范围：直线距离≥100米
4针微型公接头；
具备频率和功率锁定功能。
套
4
11
无线领夹话筒
频率响应：20Hz -20KHz、灵敏度：-55dBV/pa、等效自噪：39DB、声压：147db
套
4
12
无线头戴话筒
频率响应：20Hz -20KHz、灵敏度：-55dBV/pa、等效自噪：39DB、声压：147db
套
4
13
天线
有源强指向性接收天线，频点范围：470-900 MHz
套
2
14
动圈话筒（人声）
人声话筒，心形动圈，频响50Hz-16kHz，灵敏度51.5dB
只
2
五、线材辅材

1
机柜
定制
台
2
2
舞台地板插线盒
定制
个
4
3
综合接线箱
定制
个
2
4
音频线缆辅料
定制
批
1
5
其他附件
定制
批
1
六、音箱室改造
八字墙中下方位置隐藏吊挂安装，需做音箱室, 音箱室需要做吸声及密闭处理，透声金属网罩须与墙面原装饰材质协调一致。
台唇音箱需要重新更改位置做音箱室，音箱室需要做吸声及密闭处理，透声金属网罩须与墙面原装修饰质协调一致。
七、电路相关改造费用
5.2舞台机械部分
序号
名 称
采购要求的技术指标
数 量
单 位
1
变频调速拉幕机
无极调速对开装置，对开速度0.015m/s-1m/s,电机功率≥0.75KW,噪音:≤45db,保护装置：水平限位开关、极限开关，最大悬吊幕布重量≤400㎏，
定位精度： ≤±5mm
1
台
2
恒速拉幕机
运行速度：≥0.44m/s 噪 音：≤45db ；保护装置：水平限位开关；极限开关；最大悬挂幕布重量≤400KG；电机功率：≥0.75KW；电源：AC380V/50Hz ，
定位精度： ≤±5mm
2
台
3
幕轨道
现场制作（钢制轨道，滑轮、钢丝绳、限位开关等）
3
道
4
幕布行程挂钩
定制（T型、带轴承静音挂钩）
220
只
5
固定吊杆及电动杆体
定制40焊管
25
道
6
电动升降会标吊杆机
升降速度：≥0.35m/s；吊点数4-6；荷载≥400KG（含杆体）噪音≤48db；电机功率≥2.2kw；4-6卷盘式；速度比1:40；配备有上下限位；冲顶保护；等保护装置；多层缠绕。定位精度： ≤±5mm
同步精度: ≤±5mm
1
台
7
电动升降布景吊杆机
升降速度：≥0.35m/s；吊点数4-6；荷载≥600KG（含杆体）噪音≤48db；电机功率2.2kw；4-6卷盘式；速度比1:40；配备有上下限位；冲顶保护；等保护装置；多层缠绕。定位精度： ≤±5mm，
同步精度: ≤±5mm
10
台
8
电动灯光吊杆机
升降速度：≥0.25m/s；吊点数4-6；荷载≥800KG（含杆体）噪音≤48db；电机功率2.2kw；4-6卷盘式；速度比1:40；配备有上下限位；冲顶保护；防跳绳保护等保护装置。定位精度： ≤±5mm，
同步精度: ≤±5mm
11
台
9
电动侧光吊杆机
升降速度：≥0.25m/s；吊点数4-6；荷载≥600KG（含杆体）噪音≤48db；电机功率≥2.2kw；4-6卷盘式；速度比1:40；配备有上下限位；冲顶保护；等保护装置。
定位精度： ≤±5mm，
同步精度: ≤±5mm
2
台
10
支点滑轮
Ф120定制，含防跳绳装置
30
套
11
航空钢丝
6×19，Φ5法尔胜航空钢丝绳
7500
米
12
上下限位装置
国标
30
套
13
吊杆控制台
点控：可在控制台上分别点动控制吊杆上行和下行；具有相序保护、总启动、点控，急停,上下限位，冲顶保护，分体式。
27
路
14
线材
国标
1
批
15
收线框
国标定制
15
只
16
机械附件
国标，不含脚手架、含五金配件、焊条油漆；切割片；打磨片；钢丝绳卡子等
1
宗
17
枣红色天鹅绒前檐幕
防火阻燃B1，20m×2m×3，宽×高×折比
120
平方米
18
枣红色天鹅绒大幕
防火阻燃B1，20m×10m×3，宽×高×折比×数量
600
平方米
19
枣红色天鹅绒大幕衬里
防火阻燃B1，20m×10m，宽×高×折比×数量
200
平方米
20
墨绿色金丝绒横条幕
防火阻燃B1，20m×2.3m×3:1×4块，宽×高×折比×数量
276
平方米
21
墨绿色金丝绒侧条幕
防火阻燃B1，3m×10m×3:1×8块，宽×高×折比×数量
720
平方米
22
三幕
防火阻燃B1，20m×9.5m×3:1，宽×高×折比×数量
570
平方米
23
金丝绒会议幕
防火阻燃B1，20m×9.5m×3:1，宽×高×折比×数量
570
平方米
24
安装调试费
地面防护、墙面防火、现场防护;技术人员安装人员费用、必要的相关电路调整设计费用
1
宗

三、其他要求
4、 所有设备提供原厂三年质保。
5、 要求为采购人使用人员提供不少于5人/次的相关中标设备的系统专业化培训。以上费用包含在总报价中。
6、 质保期内每三个月上门进行一次巡检和设备调试。每年不少于八次的重大活动、会议的现场保障。
7、 要求供应商在报价中提供施工布线设计图纸，音箱室、声桥装修效果图纸和EASE报告。

注：以上加“_________”部分为★条款内容，如不满足，按无效报价处理。

三、投标保证金
1、投标保证金数额：人民币叁万陆仟圆整(￥36000.00)。
2、投标保证金交纳采用下列形式之一：银行本票、银行汇票、担保函。报价保证金为电汇形式的，汇款单上须注明采购项目编号、包号。若交款人名称与投标人名称不一致，投标人须出具加盖公章的书面材料，退款时，款项退至投标人帐户。
收款单位：山东省人民政府采购中心
开户银行：建行济南市高新支行黄金时代分理处
银行帐号：370016999
大额联行号：1

16 / 16
