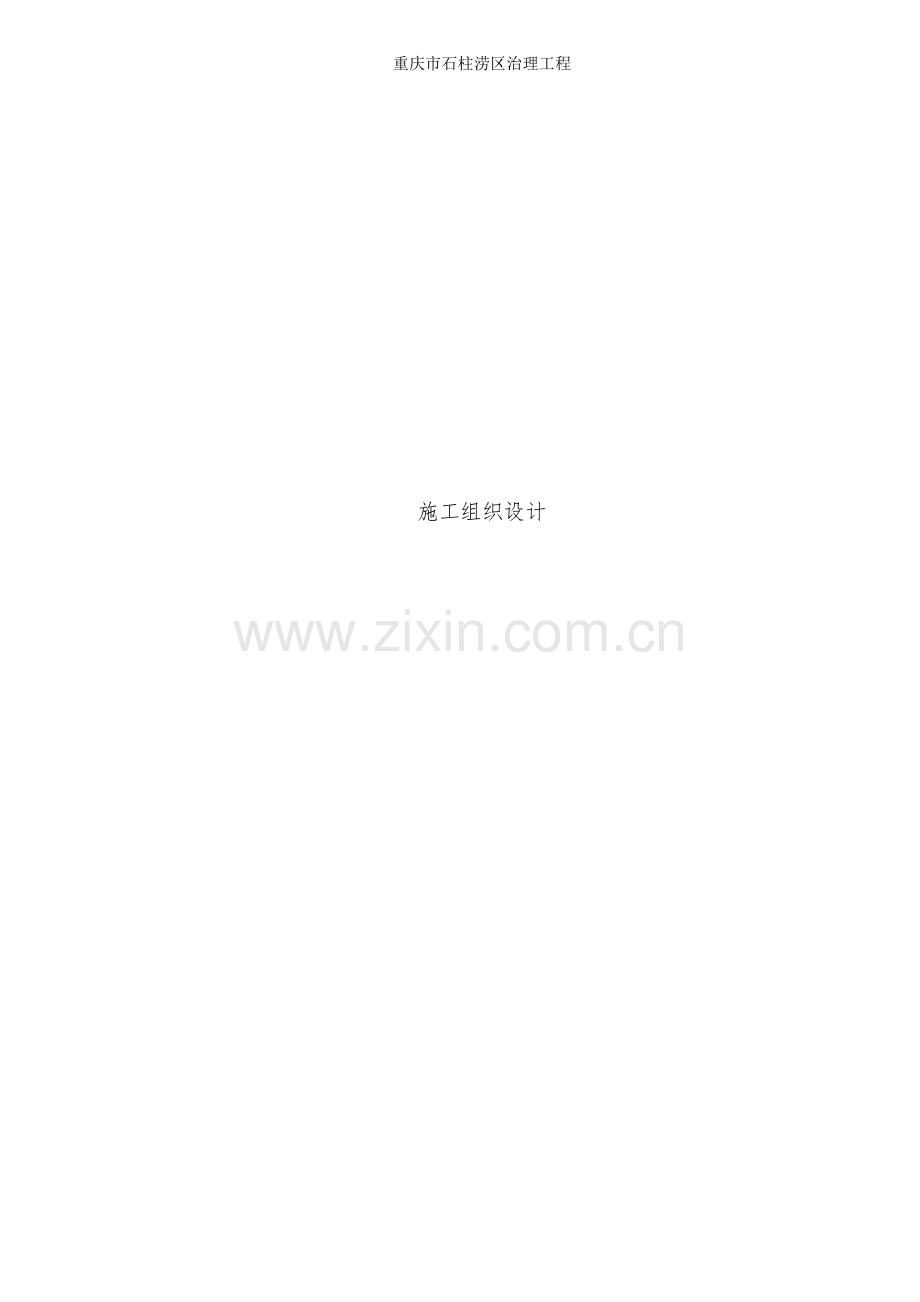

重庆市石柱涝区治理工程

施工组织设计
目 录
1对工程的认识
1.1项目设计阶段
1.2工作范围及内容
1.3设计依据及主要标准、规程规范
1.4 工程概况
1.5 对项目的理解
2勘察工作大纲
2.1 工程测量工作大纲
2.2勘察工作大纲
3设计工作大纲
3.1、主要依据文件
3.2、主要规程、规范
3.3工程区概括
3.3、设计内容
4总进度计划
4.1工作总进度计划
4.2工作详细进度计划
4.3工作进度计划编制的原则
5项目管理及质量保证措施
5.1项目管理
5.2 质量保证措施
6 组织管理
7工程设计方案初步设想
7.1工程规模
7.2设计洪水标准
7.2工程总布置

1对工程的认识
1.1项目设计阶段
根据北京希地环球建设工程顾问有限公司编制的《重庆市石柱县龙潭乡涝区治理工程勘察设计招标文件》（招标编号：2018-049）的要求，为提交符合地勘和测量（1:500地形图）、初步设计阶段（含概算）、招标设计阶段（含预算）、施工图设计阶段（含设计变更、现场设计代表）等阶段的勘察设计工作的投标文件，特编制本文件。
1.2工作范围及内容
根据《重庆市水利局办公室关于印发2018年水源和防洪工程前期工作指导性计划的通知》（渝水办规计【2018】3号）文，本项目位于石柱县龙潭乡马武河（上游），由排涝隧洞0.45，排涝河道0.3，排涝渠道3.85组成。
主要完成工程设计范围内的地勘和测量、初步设计报告（含概算）、招标设计图纸（含预算）、施工图设计图纸（含设计变更、现场设计代表）等工作。
1.2.1地勘和测量阶段
依照招标文件条款，结合国家现行的勘测、设计规范，保障满足完成本项目各阶段地质勘察和设计各专业需要的测绘成果成图资料。
通过勘探和试验工作，查明各建筑物工程场区的工程地质、水文地质条件，提出建筑物基础持力层有关物理力学参数，对主要工程地质问题进行评价，为建筑物工程设计提供地质依据。
1.2.2初步设计阶段
初步设计报告的编制，应在认真进行调查、勘察和研究工作的基础上，重点就工程的设计范围、规模、总体布置、主要建（构）筑物及施工等方面进行分析研究，以使排涝工程可靠、方案可行、造价经济，确保工程良性运行、长期发挥效益。报告文字应简明扼要，条理清晰，图纸完整、规范。
1.2.3招标设计阶段
根据初步设计成果和批复文件进行招标设计。编制工程预算，设计深度执行国家及行业现行规程规范，满足工程招标需求。
1.2.4施工图设计阶段。
根据初步设计成果和批复文件进行施工图设计。设计深度执行国家及行业现行规程规范，满足工程施工建设需求。
1.3设计依据及主要标准、规程规范
1.3.1 设计依据文件
北京希地环球建设工程顾问有限公司编制的《重庆市石柱县龙潭乡涝区治理工程勘察设计招标文件》（招标编号：2018-049）
1.3.2 主要规程规范
1.3.2.1水文
《防洪标准》50201-2014
《水利水电工程等级划分及洪水标准》252-2000
《水利工程水利计算规范》104-1995
《水利水电工程水情自动测报系统设计规定》5051-96
《水文调查规范》196-97
《水文资料整编规范》247-1999
《水利水电工程泥沙设计规范》5089-99
《水利水电工程水文计算规范》278-2002
《水利水电工程设计洪水计算规范》44-2006
1.3.2.2.工程测量
《水利水电工程测量规范》197-2013
《测绘作业人员安全规范》1016-2008
《全球定位系统()测量规范》18314-2001
《国家三、四等水准测量规范》12898-91
《1:500 1:1000 1:2000地形图图式》20257.1-2007
《测绘技术设计规定》1004-2005
《数字测绘产品检查验收和质量评定》18316-2001
1.3.2.3工程地质
《中小型水利水电工程地质勘察规范》55—2005
《水利水电工程天然建筑材料勘察规程》251—2015
《水利水电工程岩石试验规程》264—2001
《水利水电工程物探规程》326—2005
《水利水电工程地质观测规程》245—2013
《水利水电工程坑探规程》166—2010
《水利水电工程钻探规程》291—2003
《水利水电工程钻孔压水试验规程》31—2003
《水利水电工程地质勘察规范》50287—2008
《水利水电工程地质测绘规程》299—2004
《工程岩体试验方法标准》50266—2013
《工程岩体分级标准》50218—2014
《土工试验规程》237—2000
《水利水电工程制图标准 勘测图》73.3—95
《中国地震动参数区划图》18306—2001
1.3.2.4水工
《水利水电工程初步设计报告编制规程》619-2013；
《工程建设标准强制性条文(水利工程部分)》
《水利水电工程等级划分及洪水标准》252-2000
《治涝标准》723-2016
《堤防工程设计规范》50286-2013
《溢洪道设计规范》253-2000
《水工隧洞设计规范》279-2002
《水利水电工程边坡设计规范》386-2007
《水工挡土墙设计规范》379-2007
《水工混凝土结构设计规范》191-2008
1.3.2.5 施工
《水利水电工程施工组织设计规范》303-2004
《水利水电工程施工总进度设计规范》643-2013
《水电水利工程施工总布置设计规范》487-2010
《水利水电工程施工导流设计规范》623-2013
《水土混凝土施工规范》5144—2001
《水工混凝土砂料试砼规程》5151-2001
《水电工程对外交通专用公路设计规范》35012-2013
《水电水利工程碾压式土石坝施工组织设计导则》5116-2000
《水电工程混凝土生产系统设计规范》35005-2013
《水电水利工程爆破施工技术规范》5135-2001
《水工混凝土钢筋施工规范》5169-2002
1.4 工程概况
1.4.1 地理位置
本工程位于石柱县龙潭乡马武河（上游）。石柱土家族自治县（简称石柱县）位于长江上游地区、重庆东部，东接湖北利川市，南连重庆彭水县，西南临重庆丰都县，西北界重庆忠县，北与重庆万州区接壤。龙潭乡位于石柱土家族自治县南部，距县城63千米。面积136平方千米，人口0.45万人。辖龙潭、都会、万宝、双河、木坪5个行政村。
1.4.2 工程建设条件
1.4.2.1流域概况
石柱县属四川盆地周边山地中亚热带湿润气候区，气候温和，降水充沛，日照较少，四季分明，光热小时空分布不均，垂直气候差异大，灾害性天气频繁，具有春雨伏旱、秋（雨）绵、冬干等气候特点。
多年平均降水量1357.4毫米，最大年降雨1694.5毫米（1982年）最小年降雨1012.5毫米（1976年），降雨年际变化大，年内分配不均；4—9月降雨量占全年的76.7%；多年平均气温11.7℃，极端最高气温40.2℃（59年8月），最低气温-4.7℃（75年12月）；多年平均日照1140小时，霜期185天，年总积温3419.6；多年平均蒸发量1227.5毫米，陆面蒸发量564.3毫米；多年平均风速0.86米/秒，实测最大风速12.0米/秒（75年8月）。

图1.4-1 新峰河流域水系示意图
1.4.2.2水文气象条件
石柱县属四川盆地周边山地中亚热带湿润气候区，气候温和，降水充沛，日照较少，四季分明，光热小时空分布不均，垂直气候差异大，灾害性天气频繁，具有春雨伏旱、秋（雨）绵、冬干等气候特点。
多年平均降水量1357.4毫米，最大年降雨1694.5毫米（1982年）最小年降雨1012.5毫米（1976年），降雨年际变化大，年内分配不均；4—9月降雨量占全年的76.7%；多年平均气温11.7℃，极端最高气温40.2℃（59年8月），最低气温-4.7℃（75年12月）；多年平均日照1140小时，霜期185天，年总积温3419.6；多年平均蒸发量1227.5毫米，陆面蒸发量564.3毫米；多年平均风速0.86米/秒，实测最大风速12.0米/秒（75年8月）
新峰河流域地处四川盆地中部低缓丘陵地带。地形、地貌和植被大体一致，受着四川盆地和云贵高原气候的相互影响，属典型的亚热带季风气候区，具有四季分明，气候温和，降雨丰沛、冬暖春早、初夏多雨，盛夏炎热常伏旱，秋迟且多连绵阴雨，无霜期长，热量充足以及风速小、湿度大、云雾多、日照少等气象特征。
根据荣昌区气象局1959~2000年共42年气象资料统计，多年平均气温17.8℃，极端最高气温41℃，极端最低气温-3.4℃。多年平均降水量1089，多年平均蒸发量为1065（φ20蒸发器）。多年平均风速1.2，风向多为。多年平均相对湿度81%，多年平均日照为1105小时，无霜期336天。
新峰河流域径流主要来源于降水，径流的年内变化与降水一致，6月～9月份汛期径流量占全年径流量的60%以上，最枯流量出现在2月份，7、8月份流量最大，为枯水流量的6倍多，变化悬殊，年内分配极不均匀，径流的年际变化不但较大，而且出现连续丰、枯年现象，丰水年径流量与枯水年径流量差别较大。流域径流以地表水为主，来自大气降水。新峰河上游建有6个小水库，规模均较小，集雨面积共572，本次径流计算采用扣除6座水库集雨面积后的实有面积。
1.4.2.3地形地质条件
（1）地形地貌
石柱县地处渝东褶皱地带，属巫山大娄山中山区。境内地势东高西低，呈起伏下降。县境为多级夷平面与侵蚀沟谷组合的山区地貌，群山连绵，重峦叠嶂，峰坝交错，沟壑纵横。地表形态以中、低山为主，兼有山原、丘陵。西北方斗山背斜、东南老厂坪背斜，顺北东、南西近似平行纵贯全境，形成“两山夹一槽”的主要地貌特征。
（2）地质构造
本区位于新华夏系构造带沉降带中部，区内西北属川中缓褶皱区，中部和南部为川东条状褶皱区永川帚状褶皱带。螺罐山背斜走向北东50°~60°,南东端倾没于杜家坝一带。两翼倾角不一，西北翼13°~26°，南东翼40°~63°。区内断层多发生在背斜翼部，为平行岩层走向的压扭性逆断层。
区内构造节理裂隙有三组,多见于侏罗系砂岩层中。（1）100°∠70°~75°；（2）190°~200°∠75°~83°；（3）340°∠40°。一般裂面平直光滑，延伸性较好，擦痕明显，微张~宽张，浅部有水蚀痕迹及粘土充填，平均间距0.45米，属发育。岩体质量指标为67%，属较完整层状岩体。
（3）地层岩性
区内出露的主要地层岩性为：（一）三叠系上统须家河组（J3）长石石英砂岩夹煤层；（二）侏罗系下统珍珠冲组（J1Z）紫红色泥岩、灰白色长石石英砂岩夹薄层细砂岩；（三）侏罗系中下统自流井组（J1－2Z）紫红、鲜红、暗色泥岩、灰色中厚层层灰岩、泥灰岩夹介壳灰岩、黄色砂岩及页岩；（四）侏罗系中统新田沟组（J2X）紫红色泥岩夹黄绿色粉砂岩、石英砂岩，本层岩性厚度变化较大，工程区仅厚20米左右；（五）侏罗系中统上、下沙溪庙组，为紫红色、棕红色泥岩与不稳定长石砂岩不等厚互层；（六）第四系冲积层（Q4）块石及粘土、粉土；（七）残坡积层（Q4）紫红色粘土及粉质粘土。
（4）水文地质条件
本区为红层都地区，水文地质条件简单，地下水主要储集在风化带孔隙裂隙中。据赋存条件分为松散岩类浊水和红层基岩裂隙水两类。松散岩类孔隙水分布零星、狭小、厚度不大、水量小。红层基岩裂隙水赋存于风化带网状裂隙和基岩裂隙中，受地貌和岩性限制，地下水只能在较小范围内沿含水层裂隙运动，径流短，具就地补给就地排泄的特点。水质以重碳酸钙型水为主，硬度在0.5以下。
（5）地震
根据国家1：400万地震烈度区划图划分，工程区烈度为Ⅵ度，地震动峰值加速度为0.05g，属于相对稳定弱震环境。由于库区及附近5级以下地震频繁，1998年8月在坝址西南方向约8发生5.3级地震，又鉴于该工程下游6是荣昌县城，为了工程安全荣昌区高升桥水库的工程区地震烈度确定为Ⅶ度设防。
1.4.2.4施工条件
工程区均有道路相连，对外交通方便。建筑材料、生产、生活用水、施工用电来源方便。
1.4.3 工程任务和规模
1.4.3.1 工程任务
重庆市石柱县龙潭乡涝区治理工程位于重庆市柱县龙潭乡马武河（上游），该工程以排涝为主，兼有水土保持等效益的小型水利工程。
1.4.3.2 工程规模
高升桥水库扩建工程规划为Ⅲ等中型水库，其永久性主要水工建筑物大坝、溢洪道为3级，次要建筑物为4级，临时性建筑物为5级。高升桥水库扩建工程实施后使该工程成为一项以工业供水为主，兼有防洪等综合效益的中型水利工程。
1.5 对项目的理解
1.5.1项目背景及其对所在地区和行业发展的影响
高升桥水库位于沱江水系濑溪河右岸支流新峰河下游，坝址在荣昌区城上游昌州街道杜家坝村碾子山处，距荣昌城区6,库区在昌州街道、昌元街道、古昌镇镜内。
2014年荣昌区全区实际用水总量为13016.36万m3，其中城镇生活用水量810.74万m3，农村生活用水量1649.51万m3，工业用水量2019.0万m3，农田灌溉用水量7455.45万m3，林、渔业用水量1285.45万m3。各部门用水量中以农田灌溉用水量比例最大，占55.71%；居民生活用水量占18.89%；工业用水量占15.5%；林、渔业用水量占9.9%。
根据《荣昌县城乡总体规划（2008-2030年）》2020年昌元-昌州城区和广顺-安富城区人口将达35万，城区生活需水量4599万m3。规划期末2030年，昌元-昌州城区和广顺-安富城区人口将达50万，城区生活需水量6570万m3。昌元-昌州城区未来主要水源为玉滩水库，辅助水源为高升桥水库。城区最高日用水量为8.75万m3，荣昌自来水厂规模扩建至5.0万m3； 新建荣昌第二水厂，规模8.0万m3，占地4.8公顷；规划红岩坪组团给水泵站和杨家新房子给水泵站，规模均为3.0万m3，用地面积均为1.0公顷。广顺-安富城区主要水源为玉滩水库，辅助水源为高升桥水库。城区最高日用水量为3.75万m3，由新建荣昌第二水厂供给。
目前高升桥水库一期工程，可供水量仅1020万m3，供水量远不能满足区域用水要求。因此，为促进当地经济发展，修建高升桥水库扩建工程是十分迫切的。根据重庆市水利发展“十三五”规划，重庆荣昌区高升桥水库扩建工程已纳入其中，其功能为：除满足城区工业用水外，同时解决高升桥水库至规划水厂沿途乡镇人饮和牲畜的用水问题，是一个利及百姓的民心工程，其效益十分显著。
1.5.2影响本项目建设的关键、敏感因素和设计研究重点
影响工程造价关键敏感性的主要问题是：工程区地形、地质条件、工程淹没补偿问题。在规划方案阶段、可研阶段和初设阶段应着重分析确定水库的工程规模，通过进行多方案比较，探索寻求相应辅助方案的可行性，并对方案进行合理布置。
1.5.3 设计阶段研究重点
规划方案阶段主要阐明建设该工程项目的必要性，初步确定工程任务、规模、工程总布置、主要建筑物型式及投资匡算，以及技术可行性和经济合理性。
可研阶段应论证工程建设的必要性，确定本工程建设任务和综合利用的主次顺序。确定主要水文参数和成果。查明影响工程的主要地质条件和主要工程地质问题。选定工程建设场址、坝址和管道线路等。选定工程规模。
初设阶段选定基本坝型和主要建筑物的基本型式，选定工程总体布置。选定金属结构设备型式和布置。选定水利工程管理方案。选定对外交通方案，选定施工导流方式、主体工程的主要施工方法和施工总布置，提出控制性工期和分期实施意见。确定水库淹没、工程占地的范围，查明主要淹没实物指标，提出移民安置、专项设施迁建的可行性规划和投资。评价工程建设对环境的影响。提出主要工程量和建材需要量，概算工程投资。明确工程效益，分析主要经济评价指标，评价工程的经济合理性和财务可行性。编制劳动安全与工业卫生设计方案。

2勘察工作大纲
2.1 工程测量工作大纲
2.1.1 编制依据
2.1.1.1 招标文件
（1）《重庆市荣昌区高升桥水库扩建工程勘察设计招标文件》（招标编号：2016-133）
2.1.1.2 主要测量标准、规程规范
《水利水电工程测量规范》197-2013
《工程测量规范》50026-2007
《国家三、四等水准测量规范》 12898-2009
《国家三角测量规范》 17942-2000
《全球定位系统（）测量规范》18314-2009
《中短程光电测距规范》16818-2008
《测绘技术设计规定》 1004-2005
《测绘技术总结编写规定》 1001-2005
《数字测绘产品检查验收规定和质量评定》18316-2008
《数字测绘产品质量要求》 17941.1-2000
《水利水电工程制图标准》73.1-2013
《国家基本比例尺地形图分幅和编号》 13989-2012
《1：500、1：1000、1∶2000地形图图式》20257-2007
《测绘作业人员安全规范》（ 1016-2008）
2.1.2 测区概况
高升桥水库位于重庆市荣昌区新峰河高升桥段，荣昌区隶属中国重庆市，介于东经105°17′-105°44′，北纬29°15′-29°41′之间，位于重庆市西部，地处重庆、四川两省（市）接壤处，是重庆市大都市圈，东靠重庆市大足区、永川区，西接四川省内江市隆昌县，南邻四川省泸州市泸县，北与四川省内江市东兴区、四川省资阳市安岳县接壤。
高升桥水库所在地形地貌以浅丘为主，其次由低山和中丘组成。区内地貌以螺罐山为界，北西属川中丘陵区，南东属平行岭谷区，螺罐山组成背斜低山，翼部为单斜丘陵，在濑溪河两岸零星分布窄条状小块阶地。
2.1.3 工程测量
2.1.3.1 测量任务
依照招标文件条款，结合国家现行的勘测、设计规范，保障满足完成本项目各阶段地质勘察和设计各专业需要的测绘成果成图资料，测量工作内容如下：
(1) 高升桥水库扩建工程在规划方案、可行性研究和初步设计阶段对现有坝址区域进行1:500比例尺数字化地形测绘，预计面积约0.82; 调水工程在规划方案、可行性研究、初步设计阶段对两个坝址区域进行1:500比例尺数字化地形测绘，预计面积约1.22。
(2) 高升桥水库扩建工程在规划方案、可行性研究、初步设计阶段对库区原校核水位以上范围进行带状1:2000比例尺数字化地形测绘，预计面积约3.52。
(3) 在规划方案、可行性研究和初步设计阶段对料场、渣场进行1:1000比例尺数字化地形测绘,预计总面积约12。
(4)移民安置点及复（改）建道路等设施1:500地形图测量。
(5)为满足上述地形图测绘的相应各等级平面和高程控制测量。
(6)施工阶段提供测量控制点及相关服务。
2.1.3.2 平面控制测量
为方便配合使用2003年出版的新1:1万航测图，可采用联测1980西安坐标系的国家等级已知平面控制点，并将边长投影到测区抵偿高程面以控制边长变形，满足大比例尺地形图测绘要求，便于与新1:1万航测图配合使用测绘成果成图。
2.1.3.3 高程控制测量
高程系统采用国家统一的高程系统（1956年黄海高程系或1985国家高程基准），以不低于四等水准的精度联测测区附近的国家或重庆市城市等级水准点，在此基础上作四等电磁波测距三角高程导线网，然后是电磁波测距图根三角高程导线网，最后是解析测站点高程测量，有条件的区域布设 高程点以满足地形测绘和其他配合性测量要求。尽可能将五等以上的平面控制点纳入高程路线中。
为方便今后水利工程建设使用，五等以上的高程控制点均埋设永久性的测量标石和标志。
2.1.3.4 测量工作阶段和补充性测量
总的测量工作分为满足规划方案、可研和初设三个阶段。其中，满足规划方案阶段所完成的测量工作占总测量工作的大部分。如遇工程规划方案调整，则可研、初设前需增加补充测量工作。
2.1.4 测量仪器、设备以及人员保证
根据有关测量标准、规程规范和本水利工程项目特点，拟投入高性能接收机、全站仪、水准仪等电子和光学测量仪器以及笔记本电脑、测绘软件数十台套，打印机和绘图仪数台套。所使用的仪器、设备均符合国家规定的计量鉴定标准和合法使用期内。
本项目拟投入的主要测量技术人员有：测量专业高级工程师2名，工程师3名，助工5名，技术员10名。测量专业技术负责人由具有测量专业高级工程师职称的人员担任，检查人员由测量专业工程师以上职称人员担任，各作业组长均由测量专业助理工程师以上职称人员担任，其余技术作业人员均为测量专业技术员以上职称人员担任。
2.1.5 地形图测量
a 、控制点密度
为测图的精度提供可靠的保证，每平方公里控制点1/500：p≥128个；1/1000：p≥48个；1/2000：p≥15个。
b、地形图的分幅及编号
为了便于地形图的管理和应用，减少地形图的拼接误差，本次地形图的分幅按图幅内容及流水法进行编号和分幅。
c、地形图的精度
在施测过程中及每幅图测毕之后应对部分地物点和地形点进行抽样检查，其结果应满足规范要求。
d、地形图测绘
地形测绘采用一体化技术，图式按20257.1-2007执行。测区范围内的构筑物、独立地物、地貌应详细测绘。
2.1.6 外业测量期间的环境保护与安全生产
外业测量作业期间，严格执行国家和地方对环境保护的有关法规开展控制点选点、埋石和观测以及地形测绘的外业数据采集，注意耕地、林地占用，林木砍伐和水土保持等问题。
遵照测绘安全规范的有关要求，坚持安全第一、预防为主、综合治理的方针，在单位安全生产的规章制度下，强化教育、加强管理，切实制定本工程项目测绘安全管理、安全防范及应急处理措施，设置安全员进行监督，保证测绘工作的顺利开展，确保项目勘测设计顺利进行。
2.1.7 测量工作进度
（1）规划方案阶段工程测量总工期为30天。平面、高程控制测量在进场开展作业起15天内完成。坝区1:500、库区、料场、渣场1:1000和管线1:500比例尺数字化地形测绘15天内完成。按照本单位质量管理体系要求的检查验收工作在进场开展作业起30天内完成。
（2）可研、初步设计阶段工程测量总工期各为10天。平面、高程控制测量在进场开展作业起10个工作日内完成。按照本单位质量管理体系要求的检查验收工作在进场开展作业起20天内完成。
（3）为满足本水利工程地勘和各专业设计工作进度要求，针对项目总进度计划和项目进行过程中的具体情况，依托我单位在测量仪器设备、软件和技术上的优势，及时优化测量作业方案，并对测量工作进度进行必要调整，以保证与各专业充分衔接，确保工程勘察设计总进度计划的顺利实现。
2.1.8 质量管理
严格按照本单位通过认证的质量管理标准和体系程序开展测量各工序、环节的作业，严把质量关和进度关，为业主和各专业提供合格或优良的测绘产品，保证工程勘察、设计顺利进行。
数化员将地形图数化并自检后，交检查员检查、验收员验收，各工序按规定初评等级或终评等级。
2.1.9 向业主方提交的测量资料及份数
（1）测量技术设计书4份，光盘1份；
（2）四等以上控制点点之记4份，光盘1份；
（3）控制网展点图（蓝图）4份，光盘1份；
（4）控制点成果表4份，光盘1份；
（5）测量报告4份，光盘1份；
（6）各种比例尺地形图数字化光盘1份，蓝图4份；
（7）以上为国家规定的资料份数，业主如有特殊要求可增加资料份数。
2.2勘察工作大纲
2.2.1主要依据文件
（1）《重庆市荣昌区高升桥水库扩建工程勘察设计招标文件》（招标编号：2016-133）
2.2.2主要规程、规范
（1）《水利水电工程地质勘察规范》50287-2008
（2）《中小型水利水电工程地质勘察规范》55-2005
（3）《水利水电工程可行性研究报告编制规程》618-2013
（4）《水利水电工程初步设计报告编制规程》619-2013
（5）《水利水电工程物探规程》326-2005
（6）《水利水电工程测量规范》197-2013
（7）《水利水电工程地质观测规程》245-2013
（8）《水利水电工程坑探规程》166-2010
2.2.3对本工程勘察的认识
（1）地形地貌
高升桥水库位于四川盆地川中地丘陵区与平行岭谷区的交界处，地形地貌以浅丘为主，其次由低山和中丘组成。区内地貌以螺罐山为界，北西属川中丘陵区，南东属平行岭谷区，螺罐山组成背斜低山，翼部为单斜丘陵，在濑溪河两岸零星分布窄条状小块阶地。
（2）地质构造
本区位于新华夏系构造带沉降带中部，区内西北属川中缓褶皱区，中部和南部为川东条状褶皱区永川帚状褶皱带。螺罐山背斜走向北东50°~60°,南东端倾没于杜家坝一带。两翼倾角不一，西北翼13°~26°，南东翼40°~63°。区内断层多发生在背斜翼部，为平行岩层走向的压扭性逆断层。
区内构造节理裂隙有三组,多见于侏罗系砂岩层中。（1）100°∠70°~75°；（2）190°~200°∠75°~83°；（3）340°∠40°。一般裂面平直光滑，延伸性较好，擦痕明显，微张~宽张，浅部有水蚀痕迹及粘土充填，平均间距0.45米，属发育。岩体质量指标为67%，属较完整层状岩体。
（3）地层岩性
区内出露的主要地层岩性为：（一）三叠系上统须家河组（J3）长石石英砂岩夹煤层；（二）侏罗系下统珍珠冲组（J1Z）紫红色泥岩、灰白色长石石英砂岩夹薄层细砂岩；（三）侏罗系中下统自流井组（J1－2Z）紫红、鲜红、暗色泥岩、灰色中厚层层灰岩、泥灰岩夹介壳灰岩、黄色砂岩及页岩；（四）侏罗系中统新田沟组（J2X）紫红色泥岩夹黄绿色粉砂岩、石英砂岩，本层岩性厚度变化较大，工程区仅厚20米左右；（五）侏罗系中统上、下沙溪庙组，为紫红色、棕红色泥岩与不稳定长石砂岩不等厚互层；（六）第四系冲积层（Q4）块石及粘土、粉土；（七）残坡积层（Q4）紫红色粘土及粉质粘土。
（4）水文地质条件
本区为红层都地区，水文地质条件简单，地下水主要储集在风化带孔隙裂隙中。据赋存条件分为松散岩类浊水和红层基岩裂隙水两类。松散岩类孔隙水分布零星、狭小、厚度不大、水量小。红层基岩裂隙水赋存于风化带网状裂隙和基岩裂隙中，受地貌和岩性限制，地下水只能在较小范围内沿含水层裂隙运动，径流短，具就地补给就地排泄的特点。水质以重碳酸钙型水为主，硬度在0.5以下。
（5）地震
根据国家1：400万地震烈度区划图划分，工程区烈度为Ⅵ度，地震动峰值加速度为0.05g，属于相对稳定弱震环境。由于库区及附近5级以下地震频繁，1998年8月在坝址西南方向约8发生5.3级地震，又鉴于该工程下游6是荣昌县城，为了工程安全荣昌区高升桥水库工程的工程区地震烈度确定为Ⅶ度设防。
2.2.4任务及要求
（1）水库
查明水库区的专项水文地质、工程地质问题，对水库渗漏、库岸稳定、浸没、和固体径流问题作出评价，预测蓄水后可能引起的环境地质问题。
（2）坝址
查明坝址和其他建筑物区工程地质条件并进行评价，为选定坝型、枢纽布置、各建筑物轴线位置和地基处理方案提供地质资料与建议。调查导流工程和其他重要施工附属建筑物场地的工程地质条件。
（3）管道
查明管道工程地质条件并进行评价，为管道布置提供地质资料与建议。
（4）天然建筑材料：进行天然建筑材料详查。
（5）施工地质：进行施工地质工作。
2.2.5勘察方法及工作量
（1）规划阶段
a、区域地质及地震
方法：搜集资料。
工作量： 1：200000区域地质图、资料分析。
b、水库
方法：测绘。
工作量：地质填图252。
c、坝址
方法：测绘。
工作量：地质填图0.52。
d、天然建筑材料
方法：测绘。
工作量：地质填图1.52。
（2）可研阶段
a、区域地质及地震
方法：搜集资料。
工作量： 1：200000区域地质图、资料分析。
b、水库
方法：钻探、物探、槽探、室内实验。
工作量：地质填图122、钻探80m、槽探100 m3。
c、坝址
方法：钻探、物探、槽探、压水试验、室内试验。
工作量：钻探进尺80m、压水实验13段、钻孔声波2孔、槽探150m3。
d、天然建筑材料
方法：钻探、槽探、取样室内试验。
工作量：钻探进尺160m、槽探130m3。
（3）初步设计阶段
a、区域地质及地震
方法：搜集资料。
工作量： 1：200000区域地质图、资料分析。
b、水库
方法：钻探、物探、槽探、室内实验。
工作量：地质填图132、钻探110m、槽探130 m3。
c、坝址
方法：钻探、物探、槽探、压水试验、室内试验。
工作量：钻探进尺120m、压水实验15段、钻孔声波4孔、槽探200m3。
d、天然建筑材料
方法：钻探、槽探、取样室内试验。
工作量：钻探进尺320m、槽探200m3。
2.2.6计划进度、人员配备
（1）计划进度
规划阶段工程地质野外作业10天内完成，30天内提交成果；
可研设计阶段工程地质野外作业50天内完成，90天内提交成果；
初步设计阶段工程地质野外作业60天内完成，90天内提交成果；
（2）人员配备
高级工程师2人、工程师3人、助工2人。技术负责人由高级工程师担任。
2.2.7提交资料
（1）规划阶段：工程地质勘察可研报告文字报告及附图册。
（2）可研阶段：工程地质勘察可研报告文字报告及附图册。
（3）初设阶段：工程地质勘察初设报告文字报告及附图册。
3设计工作大纲
3.1主要依据文件
（1）重庆渝荣水务有限公司编制的《重庆市荣昌区高升桥水库扩建工程勘察设计招标文件》（招标编号：2016-133）
3.2主要规程、规范
《水利水电工程可行性研究报告编制规程》618-2013；
《水利水电工程初步设计报告编制规程》619-2013；
《工程建设标准强制性条文(水利工程部分)》
《水利水电工程等级划分及洪水标准》252-2000
《碾压式土石坝设计规范》274-2001
《土石坝沥青混凝土面板和心墙设计规范》501-2010
《混凝土重力坝设计规范》319-2005
《溢洪道设计规范》253-2000
《水工隧洞设计规范》279-2002
《水利水电工程边坡设计规范》386-2007
《水工挡土墙设计规范》379-2007
《水工混凝土结构设计规范》191-2008
3.3工程区概括
3.3.1 高升桥水库现状
已建高升桥水库是一座以荣昌县城供水为主的小（1）型水库。校核洪水位324.24m，对应总库容674万m3；设计洪水位、正常蓄水位均为323.60m，对应库容581万m3；死水位316.20m，对应库容65万m3。年供水能力1020万m3 ，设计供水人口15万人，设计灌溉面积1000亩。水库于2000年1月16日开工，2001年12月竣工。
水库由枢纽工程和输水工程两大部分组成，枢纽工程由挡水闸坝、取水建筑物、泄水建筑物组成；输水工程由取水泵站和输水管道组成。
拦河大坝为混凝土砌石重力坝，坝顶长105m，其中：溢流坝段长43.2m，左岸非溢流坝段长19.8m，右岸非溢流坝段长42m，坝底高程302.50m，坝顶高程325.50m，最大坝高23m。
3.3.2高升桥水库扩建工程
根据《荣昌县城乡总体规划（2008-2030年）》2020年昌元-昌州城区和广顺-安富城区人口将达35万，城区生活需水量4599万m3。规划期末2030年，昌元-昌州城区和广顺-安富城区人口将达50万，城区生活需水量6570万m3。昌元-昌州城区未来主要水源为玉滩水库，辅助水源为高升桥水库。城区最高日用水量为8.75万m3，荣昌自来水厂规模扩建至5.0万m3； 新建荣昌第二水厂，规模8.0万m3，占地4.8公顷；规划红岩坪组团给水泵站和杨家新房子给水泵站，规模均为3.0万m3，用地面积均为1.0公顷。广顺-安富城区主要水源为玉滩水库，辅助水源为高升桥水库。城区最高日用水量为3.75万m3，由新建荣昌第二水厂供给。
高升桥水库扩建后年可供水量1890万m3，2020年前通过玉滩水库右干渠和高升桥水库上游的三奇寺、麻雀岩等水库联合向高升桥水库补充水量约2700万m3，在中期即2020年可保证县城生活用水需求。
目前高升桥水库一期工程，可供水量仅1020万m3，供水量远不能满足区域用水要求。因此，为促进当地经济发展，修建高升桥水库扩建工程是十分迫切的。根据重庆市水利发展“十三五”规划，重庆荣昌区高升桥水库扩建工程已纳入其中，其功能为：除满足城区工业用水外，同时解决高升桥水库至规划水厂沿途乡镇人饮和牲畜的用水问题，是一个利及百姓的民心工程，其效益十分显著。
3.3设计内容
本阶段设计包括工程规划方案、可研设计、初步设计三个阶段设计。
3.3.1工程规划方案设计大纲
3.3.1.1 设计大纲工作目标
（1）设计成果质量目标：确保该工程规划设计各项设计产品均能满足合同规定和工程设计质量特性要求；技术方案可行，经济指标合理。
（2）设计成果提交时间目标：严格履行合同规定的设计进度计划。
（3）总目标：规划成果技术先进、经济合理、安全可靠。达到工程量少、投资省、工期短的设计目标。
3.3.1.2工程规划方案工作内容
（1）综合说明
1）简述项目所在地行政区划、社会经济现状和自然、地理、资源情况，前期工作概况。
2）简述工程的自然条件、水文成果。
3）简述区域地质、水文地质、工程地质和天然建筑材料的主要情况。
4）简述工程建设的任务和作用、工程规模及综合利用效益、总体布局等。
5）简述工程等级及标准、坝址和主要建筑物选型成果和主要建筑物型式和工程布置。
6）简述主要机电及金属结构设备布置。
7）施工导流和对外交通，简述工程管道的走向，简述工程控制进度、主要工程量和材料劳动力及投资估算等。
8）简述工程建设征地范围、主要实物调查的方法、内容、成果。简述移民安置规划、专项处理方案以及恢复建设和防护工程规划。
9）简述环境影响评价结论及对策。
10）简述水土保持方案结论、要求。
11）简述劳动安全与工业卫生的标准与防护方案。
12）简述节能评价的依据、原则和结论。
13）简述管理单位类别及性质、机构设置方案、人员编制、管理范围和保护范围和管理经费。
14）简述投资估算的编制原则、依据和成果。
15）简述效益估算、国民经济评价、资金筹措方案、财务评价的主要方法和结论。
16）简述社会稳定风险分析的结论。
17）对今后工作的建议；
18）附工程特性表。
（2）水文
说明工程所在流域的自然地理概况，河道特征和水利水土保持概况，工程所在河流已建、在建水利水电工程位置以及各工程的主要任务；说明流域及邻近地区气象台站、探空站、测风站分布与观测情况；说明流域和工程所在地区的气象要素特征值；说明流域内水文测站分布情况，工程场址以及设计依据站和参证站的流域特征值；说明历史洪水调查和复查情况，分析并确定历史洪水洪峰流量、时段洪量，以及历史洪水和实测特大洪水的重现期。说明洪峰洪量系列的统计原则，洪水系列年限，采用的频率曲线线型和经验频率计算公式，进行洪水频率计算，分析成果的合理性，确定洪水参数及成果，选择典型洪水并推求设计洪水过程线。
（3）工程地质
1）概述地形地貌地层岩性地质构造物理地质现象和水文地质条件等，评价区域构造稳定性。概述水库区的地质条件，论述产生水库渗漏浸没库岸失稳和固体径流来源等环境工程地质问题的可能性或严重程度并进行初步评价。
2）论述和比较坝址的工程地质条件。说明坝地基、泄洪建筑物地基和边坡消能冲刷区岸坡的稳定条件、渗透和渗流稳定条件、沉陷变形和液化条件和边坡的稳定条件，提出坝址选择意见和枢纽布置建筑物型式的初步意见。评价选定坝址主要建筑物地段的工程地质条件。
3）概述和比较路线及主要建筑物地段的地形地貌地层岩性覆盖层的厚度与组成物质地质
