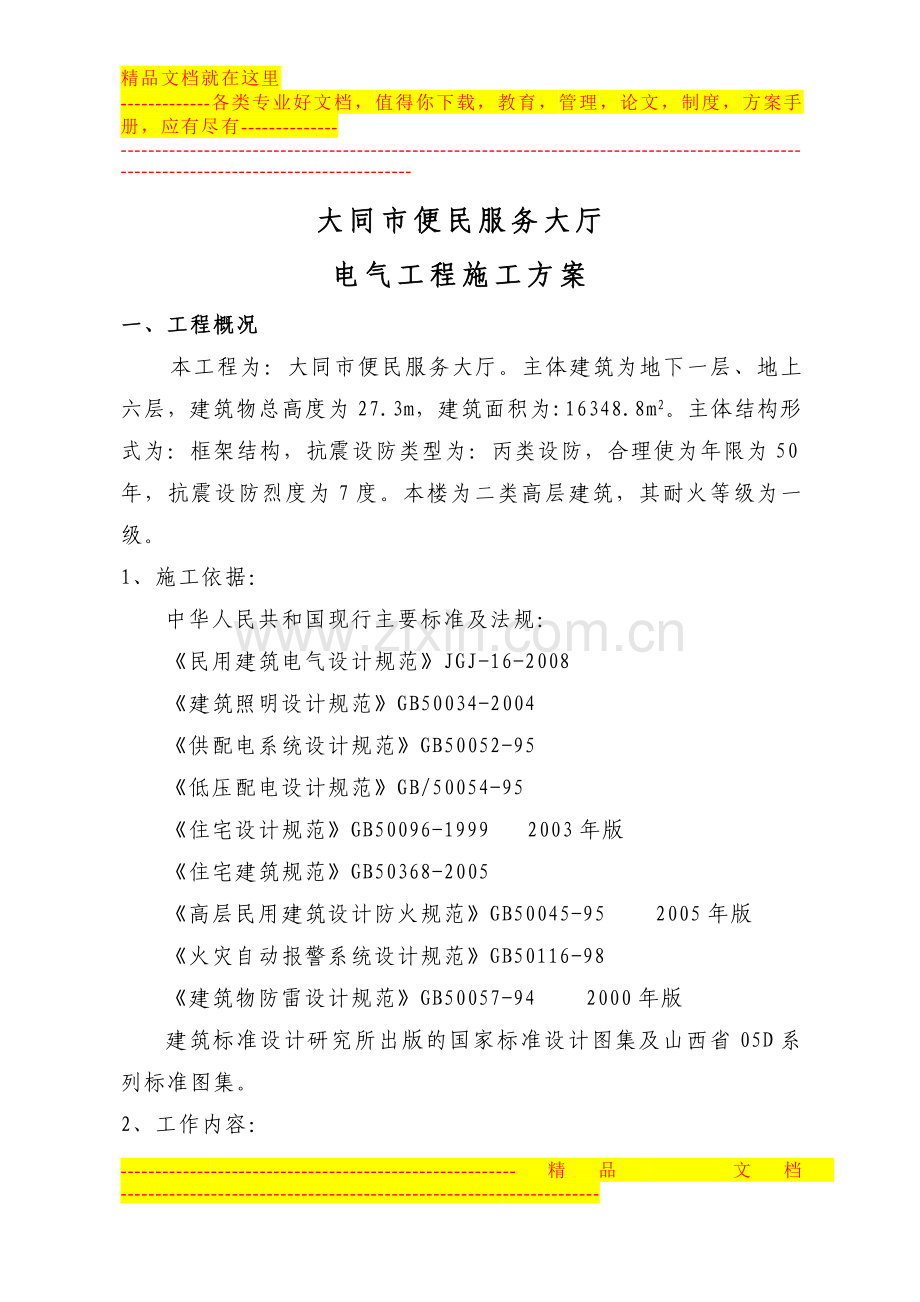

大同市便民服务大厅
电气工程施工方案
一、工程概况
本工程为：大同市便民服务大厅。主体建筑为地下一层、地上六层，建筑物总高度为27.3m，建筑面积为:16348.8m2。主体结构形式为：框架结构，抗震设防类型为：丙类设防，合理使为年限为50年，抗震设防烈度为7度。本楼为二类高层建筑，其耐火等级为一级。
1、施工依据：
中华人民共和国现行主要标准及法规：
《民用建筑电气设计规范》JGJ-16-2008
《建筑照明设计规范》GB50034-2004
《供配电系统设计规范》GB50052-95
《低压配电设计规范》GB/50054-95
《住宅设计规范》GB50096-1999 2003年版
《住宅建筑规范》GB50368-2005
《高层民用建筑设计防火规范》GB50045-95 2005年版
《火灾自动报警系统设计规范》GB50116-98
《建筑物防雷设计规范》GB50057-94 2000年版
建筑标准设计研究所出版的国家标准设计图集及山西省05D系列标准图集。
2、工作内容：

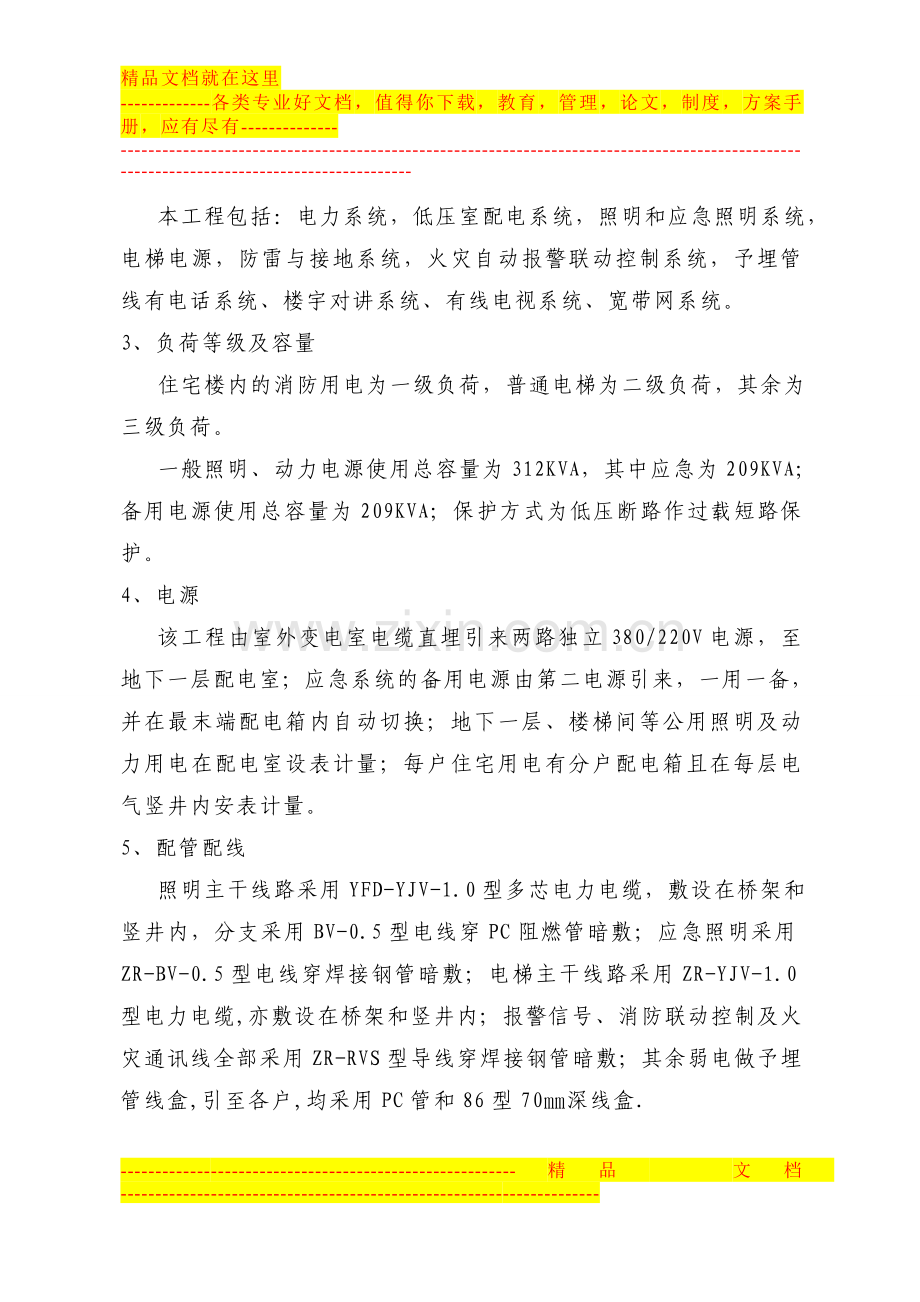

本工程包括：电力系统，低压室配电系统，照明和应急照明系统，电梯电源，防雷与接地系统，火灾自动报警联动控制系统，予埋管线有电话系统、楼宇对讲系统、有线电视系统、宽带网系统。
3、负荷等级及容量
住宅楼内的消防用电为一级负荷，普通电梯为二级负荷，其余为三级负荷。
一般照明、动力电源使用总容量为312KVA，其中应急为209KVA；备用电源使用总容量为209KVA；保护方式为低压断路作过载短路保护。
4、电源
该工程由室外变电室电缆直埋引来两路独立380/220V电源，至地下一层配电室；应急系统的备用电源由第二电源引来，一用一备，并在最末端配电箱内自动切换；地下一层、楼梯间等公用照明及动力用电在配电室设表计量；每户住宅用电有分户配电箱且在每层电气竖井内安表计量。
5、配管配线
照明主干线路采用YFD-YJV-1.0型多芯电力电缆，敷设在桥架和竖井内，分支采用BV-0.5型电线穿PC阻燃管暗敷；应急照明采用ZR-BV-0.5型电线穿焊接钢管暗敷；电梯主干线路采用ZR-YJV-1.0型电力电缆,亦敷设在桥架和竖井内；报警信号、消防联动控制及火灾通讯线全部采用ZR-RVS型导线穿焊接钢管暗敷；其余弱电做予埋管线盒,引至各户,均采用PC管和86型70㎜深线盒.
6、设备、灯具、开关、插座安装
低压配电柜落地安装，各双电源自动切换箱、动力配电箱、电气竖井内照明计量箱均为明装，分户配电箱、开关、插座及弱电配管予埋盒均为暗装。一般灯具安装灯位且试亮，安全出口指示灯采用自带隔镍电池灯安装。
7、防雷、接地
本工程为二级防雷，屋顶采用φ12镀锌圆钢作避雷带，利用柱内4根主筋作为引下线,利用基础钢筋网和人工接地体做接地装置,接地电阻要求小于1Ω。±0.000以上每三层利用圈梁上、下主筋做均匀环,且将任何金属构件物连接,将所有进出楼的金属铠装、桥架以及管道的外壳全部做保护接地,在配电室设总等电位连结箱,电源零线在低压配电室作重复接地,接地电阻R＜1欧姆。
二、施工准备
做好施工准备,保持安装工作有计划有步骤的进行,减少施工中的混乱,对现均衡施工,缩短工期,确保工程质量和安全生产.
1.在施工前,熟悉和审查施工图纸资料,了解设计意图的基础上,从施工角度各自提出图纸资料存在的问题,一式六分,分别报送建设单位、监理单位和设计单位,充分体现图纸在审核后技术会审的重要性.如施工具体问题预先提出现场技术核定,经由甲方和监理单位签证后施行,使存在的问题在施工前得到妥善解决,从而达到不影响施工、不发生返工的工程质量效果.
2.编制施工图预算和施工预算,进行两算对比,确定项目管理目标，取得最佳投资效益，达到工程建设的好、快、省目的。
3.编制安装工程施工组织设计和施工方案.
4.根据合同工期和建设单位要求,结合现场条件、设备材料准备情况以及土建进度计划,编制安装进度网络计划，与土建同行。
5.根据安装工程进度表,制定安装需用主要机具计划表.
6.提出预制加工件,事先安排预制加工.
7.明确安装技术要求和执行的施工验收规范和国家标准.
8.根据工程进度表,甲方（监理）对某些不满足进度要求的主要设备和材料,提的出书面清单,由建设单位和监理单位落实解决,进行修改，以保证工程进度.
9.确保施工质量,技术员对班组施工安装，层层进行技术交底.
10.制定施工方案和施工工艺的项目、时间和要求.
11.专业负责人配合施工的安排，主要有安装与土建施工之间的交叉配合,安装各专业施工之间的交叉配合,以及安装与装饰之间的交叉配合.
三、施工现场平面布置
合理的布置施工现场,满足施工需要,实现文明施工,安排整齐有序,安排好设备、机具和材料的路段，施工必须的临时预制加工场地,存放材料和机具的临时仓库,以及现场办公室和施工班组更衣室等;施工用临时供电,包括动力设备和照明用电;施工机械设备的进入路线,设置地点和活动范围。
四、施工部署
为了加强现场管理,有计划的组织施工,现场建立安装工程项目技术、质量、安全管理组;在建筑物中安装以主动积极的态度,有计划的组织施工,配合安装所需的各种予埋件和予留孔,做到不遗漏,尺寸和位置准确.如地下层内外剪力墙上予埋的钢套管,供引入电源、消防联动和连接泵用、电视、电话、楼宇对讲、宽带网及强电、弱电桥架留洞、等电位接地等，各层楼板和混凝土剪力墙上预埋的线管、接线盒、开关、插座盒，要求安装施工人员在土建每次浇灌混凝土前，对建筑物中上述予埋件和予留孔，应主动配合土建清点检查，发现问题尽快提出，求得改正，确保安装质量的效果。在土建每次验筋后，安装工再进行复查，如有损坏，再继续整修。打砼时有专人配合看护。
安装电气消防等隐蔽工程线管予埋箱盒、电气绝缘漆、接地测试均需及时检查，并办好隐蔽工程验收签证手续。尤其是质检人员要给予重视，严加控制，不使工程质量留有隐患。为了以上标准层全面安装及早创造条件。
对样板层的选定，应以建设单位、设计、土建、安装单位一起议定，按照先管道和消防，后电气的强电、弱电安排布置顺序施工，待安装作业基本完成（包括修改），安装质量符合要求，由建设单位、设计、质检部门检查认可，在样板层做好后，安装在竖井内都应做好管线排列布置、走向、标高、支吊架、定位坐标及进出墙位置等方面的认定工作。严格把住设备、材料和配件的质量关，对于材料要求有证明书和合格证外，应有商检报告。
五、主要施工方法及技术组织措施
配合做好地下层的钢套管和箱、盒的予埋，保证质量，标高准确，预防管口、套箱、接线盒的堵塞，用建筑的标高线和现浇剪力墙支模线作为予留洞口和预埋管盒的基准线，为了更加准确的预留尺寸，还要用水平管操平和拉线完成。电线管拐弯处不能弯扁，弯曲半径不能太小，外露管口和接线盒加锁母和盖封口，用锯末和胶带纸封堵保护好，防止浇灌砼时被堵塞。剪力墙内电气予埋管绑扎在墙内钢筋的横筋上，尽量离开竖向筋，如有立管予埋盒与竖筋相近时，先需距离，再拐弯进盒内。电气PC管在剪力墙内预埋，尽量不做横向予埋管，以免振断。有焊接钢管和PC管交叉作业，焊管在下、PC管在上。且管与管同行予埋之间要有缝隙，利于砼的浇灌。
要求土建在浇灌砼墙板时，将板最上层筋以下、垂直留出50～70mm空间无浇砼，为予埋墙板至平板配管予留空间。
开关、插座全部选用86盒、70㎜深，上下共绑四根φ6.5横筋，而且盒伸出尺寸与模板线垂直。接线盒除消防模块选用150×150×70规格以外，其余全部选用90㎜、深为70㎜规格。所有PC立管在安装时加盖保护，予埋盒内也同样加盖保护，然后将锯沫填堵盒内，全部用胶带纸缠好、固定。予留诱导灯、户内配电墙洞、不留同洞、留深为100厚，以保墙体受力质量。对竖井留洞也同样作好在支模后将予埋洞箱先放置就位，配合好土建工程工序工作。
在土建做低压配电室的电缆线槽和低压屏安装基础时，要求土建垂直和水平吊线并对此积极提供标准作法，配合施工，以保证下一步配电屏安装就位。
地下层桥架布置为强电在上、弱电在下。质检人员要及时检查，认真做好隐蔽工程验收签字。
1、质量管理
①在组织施工质量检验中应严格执行有关国家强制性条文规范和行业标准：【GB20501-2】、【GB50166-92】、【GB50303-2002】、【98系列建筑安装标准设计图集】。
②现场建立质量保证体系。执行的施工人员主要任务是根据规范、标准、施工组织设计或方式方案的要求去组织施工，保证和提高工序的安装质量，以工序质量来保证工程质量。施工人员还需结合施工实际情况，针对容易产生质量的某些工序，找出原因，采取预防措施，在施工中分工序加以控制，工人分工定位，谁安装、谁负责，分单元分层张贴质检验收安装人各表。监督质检人员的主要任务是以质量标准为依据，对材料、配件、加工件、设备、各施工工序、分部工程进行质量检验，严格把好检验质量签证关。
③在各层的施工前进行技术交底，提出书面资料。
④建立对使用材料的检查验收签证制度，严格控制使用材料质量。材料的合格、检验证或质保书归入交工资料，不合格的材料或三无产品均不得混入使用。
⑤抓好各项隐蔽工程和调试工作的验收，做到不漏项，杜绝质量隐患。
⑥加强施工质量记录的管理，做到施工质量记录资料的同步性和正确性。
⑦工程质量实行自检、互检和专检相结合。安装的设备在检查后都需有实测数据和签证手续，每项设备交工验收都必须有完整的质量和质量评定等资料。工程交工验收必须具有单位工程完整的质量资料，包括有关文件、图纸、试检报告、质量合格证、质量验收单（含监理）、产品证明书、厂家生产许可证。做好低压电器设备交接试验记录及试运行工作。最后做竣工图。
2、安全管理：
①明确和配备专业专职安全管理员，班组建立安全员值日制。加强现场安全确保力度，提高施工人员安全意识。
②在实际施工中认真执行国家有关安全生产的各项政策和规定，同时执行项目管理组制订的安全生产管理制度和纪律，规范安全施工行为。
③建立谁负责施工，谁必须管安全的制度。在安排施工任务的同时必须安排好相应的安全措施，做到采取安全防护后再施工的原则。
④在施工区域内吊装设备和材料时，除应明确标出“危险区域”的范围外，还应有专人负责指挥和操作。指挥要明确，信号要清晰响亮，配合要密切，以免发生误操作，造成安全事故。在任何情况下，不允许发生超载冒险吊装的违规作业，以保安全。
⑤一切登高设施，包括脚手架、井架和梯子等，搭设后必须进行检查，重要的还应办理验收手续。施工中严格禁止上面的施工人员跌落和扔抛任何物件。
⑥施工期间注意对各种电气设备的保护和机械设备的保护，防止搬运和吊装中遭受损伤，吊前要察看设备的重心位置，注意千斤钢丝绳折捆扎位置，正确选用吊点，尤其是单面重的设备更应注意，以免发生倾翻事故；安装用管材、型材也是如此。
⑦施工现场的临时用电，所有电气设备和机具除保护接零外，必须在设备负荷线的首端处设置漏电保护装置，以保用电安全。
⑧施工现场潮湿处或狭窄位置施工处，应使用安全照明。各种用电设备的接地应良好。
⑨重视施工现场的安全防火，制订切实有效的防火措施，施工现场禁止吸烟、有者必罚。杜绝一切隐患。对易损易破危险品的存放应设专用仓库；在施工中，不能随意动火气割和电焊，在上部动力气割时，需先清除下部易燃物品。
设置低压接地保护系统和采用设备接地保护系统，或称综合接地系统，其接地电阻不大于1欧姆。
