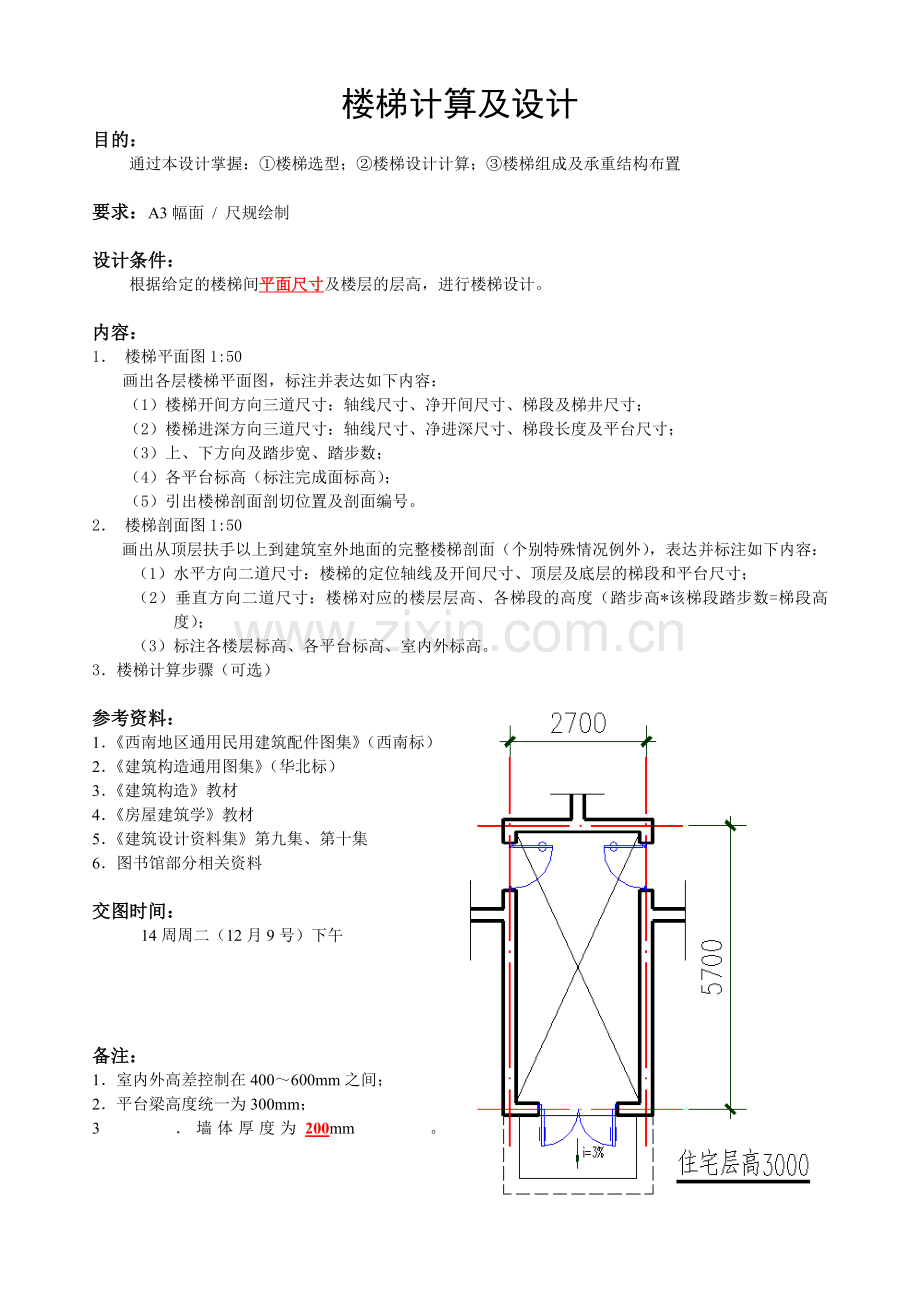

楼梯计算及设计
目的：
通过本设计掌握：①楼梯选型；②楼梯设计计算；③楼梯组成及承重结构布置

要求：A3幅面 / 尺规绘制

设计条件：
根据给定的楼梯间平面尺寸及楼层的层高，进行楼梯设计。

内容：
1． 楼梯平面图1:50
画出各层楼梯平面图，标注并表达如下内容：
（1）楼梯开间方向三道尺寸：轴线尺寸、净开间尺寸、梯段及梯井尺寸；
（2）楼梯进深方向三道尺寸：轴线尺寸、净进深尺寸、梯段长度及平台尺寸；
（3）上、下方向及踏步宽、踏步数；
（4）各平台标高（标注完成面标高）；
（5）引出楼梯剖面剖切位置及剖面编号。
2． 楼梯剖面图1:50
画出从顶层扶手以上到建筑室外地面的完整楼梯剖面（个别特殊情况例外），表达并标注如下内容：
（1）水平方向二道尺寸：楼梯的定位轴线及开间尺寸、顶层及底层的梯段和平台尺寸；
（2）垂直方向二道尺寸：楼梯对应的楼层层高、各梯段的高度（踏步高*该梯段踏步数=梯段高度）；
（3）标注各楼层标高、各平台标高、室内外标高。
3．楼梯计算步骤（可选）

参考资料：
1．《西南地区通用民用建筑配件图集》（西南标）
2．《建筑构造通用图集》（华北标）
3．《建筑构造》教材
4．《房屋建筑学》教材
5．《建筑设计资料集》第九集、第十集
6．图书馆部分相关资料

交图时间：
14周周二（12月9号）下午

备注：
1．室内外高差控制在400～600mm之间；
2．平台梁高度统一为300mm；
3．墙体厚度为200mm。
