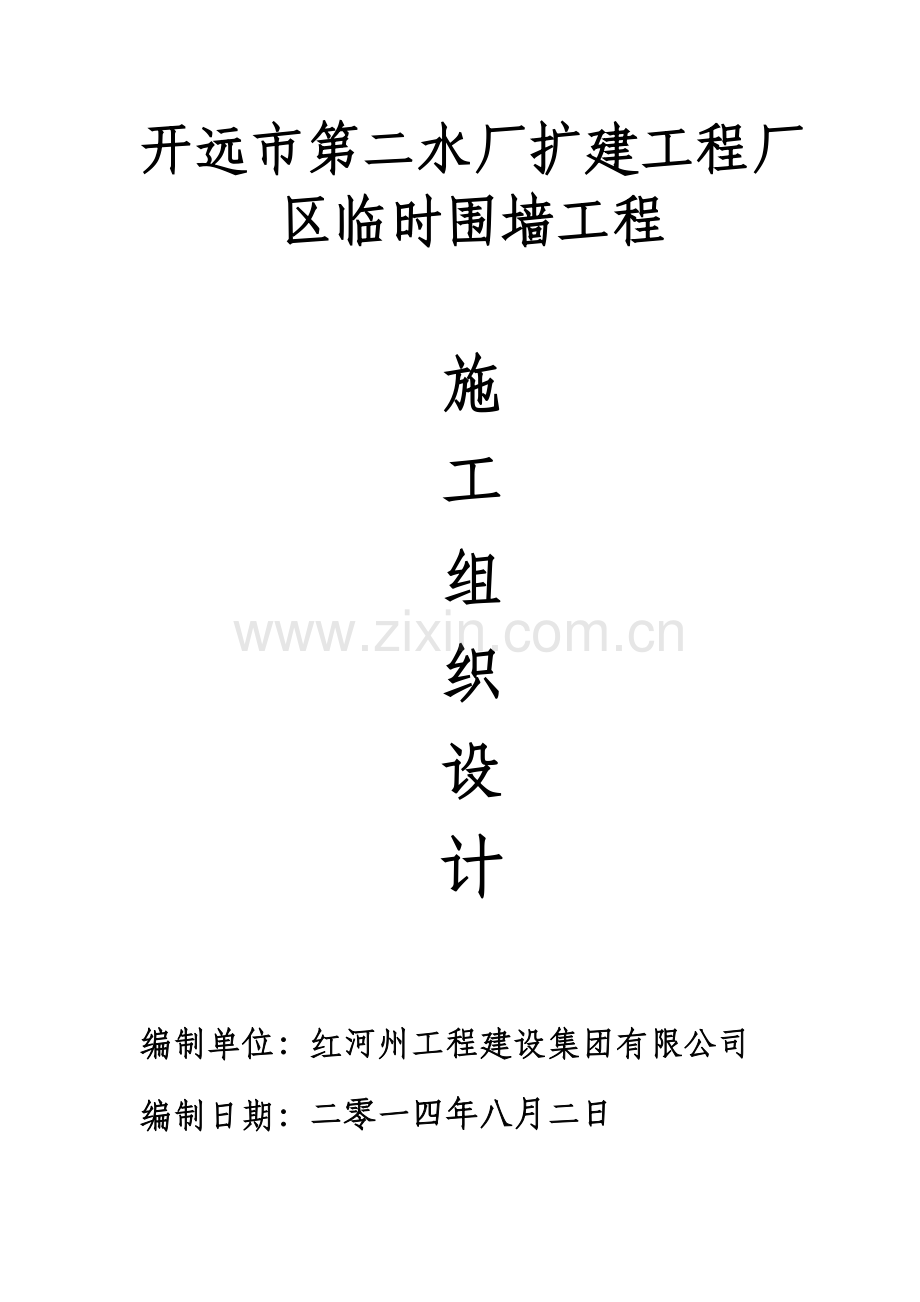

红河州工程建设公司--厂区围墙施工方案.doc

开远市第二水厂扩建工程厂区临时围墙工程

施
工
组
织
设
计

编制单位：红河州工程建设集团有限公司
编制日期：二零一四年八月二日

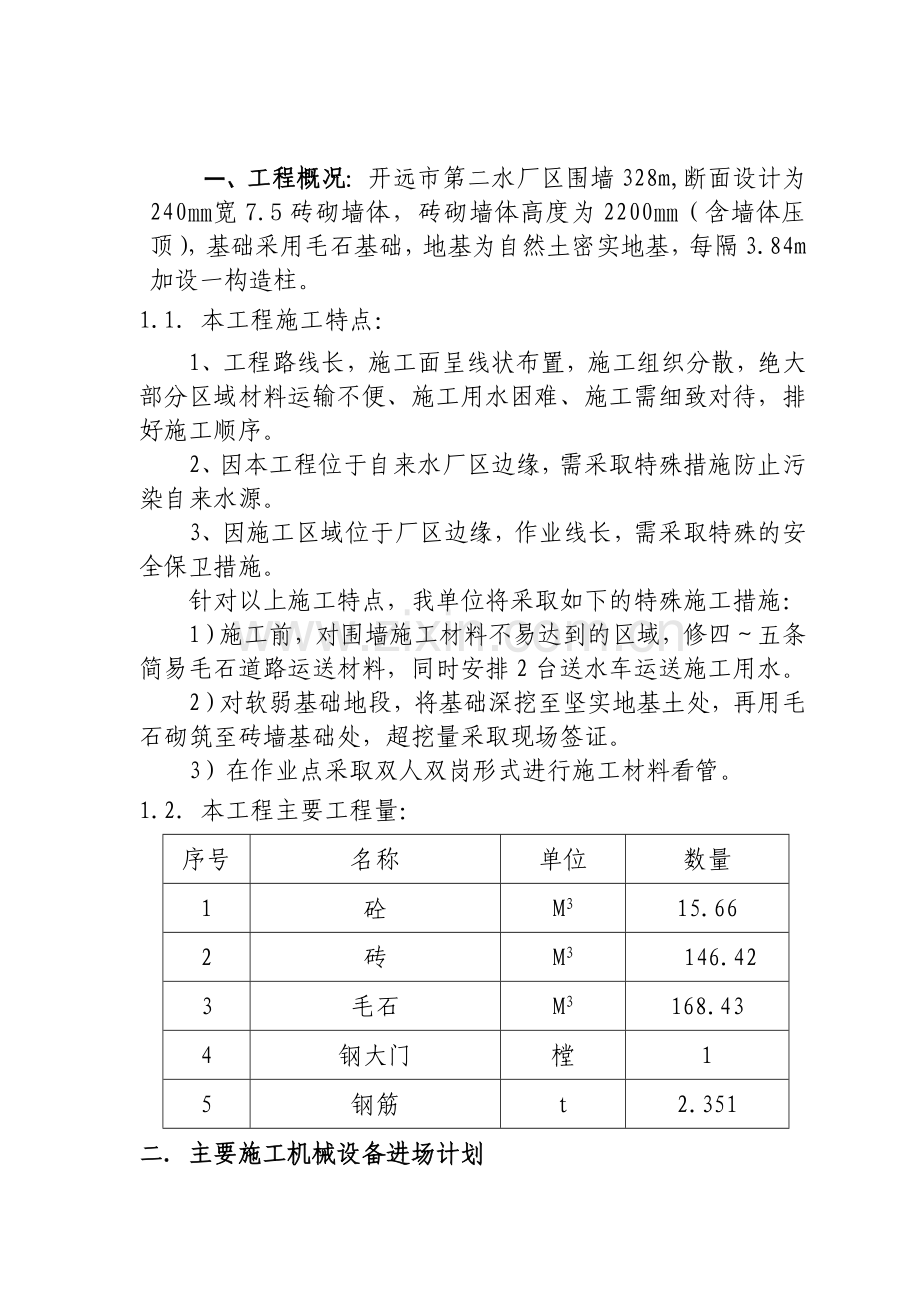

一、工程概况：开远市第二水厂区围墙328m,断面设计为240㎜宽7.5砖砌墙体，砖砌墙体高度为2200㎜（含墙体压顶），基础采用毛石基础，地基为自然土密实地基，每隔3.84m加设一构造柱。
1.1. 本工程施工特点：
1、工程路线长，施工面呈线状布置，施工组织分散，绝大部分区域材料运输不便、施工用水困难、施工需细致对待，排好施工顺序。
2、因本工程位于自来水厂区边缘，需采取特殊措施防止污染自来水源。
3、因施工区域位于厂区边缘，作业线长，需采取特殊的安全保卫措施。
针对以上施工特点，我单位将采取如下的特殊施工措施：
1）施工前，对围墙施工材料不易达到的区域，修四～五条简易毛石道路运送材料，同时安排2台送水车运送施工用水。
2）对软弱基础地段，将基础深挖至坚实地基土处，再用毛石砌筑至砖墙基础处，超挖量采取现场签证。
3）在作业点采取双人双岗形式进行施工材料看管。
1.2. 本工程主要工程量：
序号
名称
单位
数量
1
砼
M3
15.66
2
砖
M3
146.42
3
毛石
M3
168.43
4
钢大门
樘
1
5
钢筋
t
2.351
二. 主要施工机械设备进场计划
为满足本工程施工的需要，施工中主要施工机具如下表：
序 号
机具名称
型号规格
数 量
备 注
1
精密水准仪
007
1
±1
2
水准仪
S2
2
±1
3
经纬仪
110
1
2、、
4
全站仪
2130R
1
2、、
5
砼搅拌运输车
604
3
6 m3
6
自卸汽车
351
4
7t
7
砼输送泵车
85B
1
10-85 m3
8
装载机
50
1
5t
9
砼搅拌楼
006
2
120m3
三. 工程材料、设备进场计划
经营部根据设计图纸和施工需求提前提出工程用料、辅材、施工成品、半成品的用料计划，由工程部按施工方案及设计图纸、提出施工措施用料计划，物资设备部汇总，材料按工程进度需要分期分批进场。
根据本工程的工程量及要求投入以下施工材料：
序号
材料
规格
单位
数量
1
钢管
φ48
T
8
2
扣件

个
700
3
碘钨灯

盏
4
4
电缆线
205²
m
300
5
橡胶水管
30
m
200
6
实心免烧砖
标砖
M³
146.42
7
砼
C20
M³
15.66
8
毛石

M³
168.43

3.1. 材料设备要求
各类用于工程施工的材料均应优先选用通过质量认证的大厂产品，采购物资必须有出厂合格证，并需经试验室检验合格后方可用于施工过程中。且砖及水泥等原材料建立见证取样制度，均应报监理工程师作取样见证，只有实验合格后方可用于工程中。砖、水泥均应办理材料跟踪台帐，由工程部配合物资部进行。
对工程设备及材料要做到常维修、更新，以确保在施工过程中能保持良好的状态，特别是搅拌站及砼输送泵车、运输车的维护。
四、施工现场平面布置图及施工道路平面图附后
五、地下管线及其他地上地下设施的加固措施：
根据甲方提供的地下管网和电线等的具体位置，加以表示，以免挖土破坏，如果围墙基础挖至管网、电线、光缆露去的情况，必须用钢套加以保护。
六、施工部署及管理目标
6.1. 项目管理目标
6.1.1. 工程质量目标
分部工程合格率100%，优良率98%，工程质量全部达到国家和部颁质量检验评定“优良级”标准。
6.1.2. 工期目标
施工总工期按45个日历天控制。本工程拟2014年8月10日开工，2014年 9月25日竣工。采取先施工无交叉施工段，先结构后装修的施工方法，尽量避免窝工，以保证正常施工工期。根据本工程的特点分五个施工阶段，即：土方施工阶段；基础、墙体施工阶段；门柱装饰、厂区大门安装工程施工阶段；竣工收尾阶段。
6.1.3. 安全生产目标
1、杜绝人身伤亡事故；2、杜绝重大设备损坏事故；3、杜绝重大火灾事故；4、杜绝交通责任事故。
6.1.4. 工程技术资料管理目标
与工程建设同步归档，采用计算机管理，做到资料齐全、准确、工整，满足规范的要求。
2.1.5. 服务目标
积极与业主、监理、安装单位配合，顾全大局，服从调度，在工程竣工后在保修期内对工程质量实行跟踪服务、保修。
6.2. 施工总体规划
组织机构：本工程实行项目法管理，项目经理一人（赵建民），生产经理一人（韩炎林），总工程师一人（刘传彬），职能部门设四部两站一室，即工程技术部、计划经营部、物资设备部、综合财务部、质量监督、安全环保站、试验计量室。

6.3. 施工队伍组织
针对工程的特点及工期要求，为了加强施工中的过程控制，项目部指派生产经理韩炎林同志具体负责现场施工管理，另外分工如下：质检工程师黄高春，工长袁致强，技术员张朋，安全环保站站长高秀家一同对厂区围墙的施工进行控制和管理。实验、材料由项目部设专人负责。
由四个施工队负责本工程的施工：
一队：负责厂区围墙结构的施工；
土方队：负责本工程土方开挖、回填施工；
安装队：负责本工程厂区大门制作、安装；
装饰专业施工队：负责本工程的围墙装修工作。
此四班组作业区域划分如下：
一队（100人）：厂区围墙所有基础垫层砼浇筑，材料运输，墙体砌筑，等施工任务，并配合其它专业作业。
土方队（15人）：厂区围墙所有土方的开挖和回填。
安装队（12人）：负责本工程厂区大门制作、安装任务。
装饰专业施工队（30人）：负责本工程所有的墙面、门柱装饰装修工作。
七、主要施工方法及措施
7.1. 施工顺序
土方开挖→砼垫层→基础施工→墙体砌筑→抹灰工程→土方回填→装饰工程→拆架→清理交工。
其中穿插进行脚手架的搭设、拆除，水电等工程的施工。
7.2. 施工测量
平面测量控制：在施工厂区围墙前应首先根据业主、监理提供的全厂控制网建立好本工程的控制网，并交付业主及监理验收，施工时从控制网引测。
高程控制：施工前根据业主、监理提供的全厂控制网建立本工程的高程控制点，作为本工程高程控制依据。

7.3. 土方工程
7.3.1. 挖土设备：
土方用反铲挖掘机开挖，现场配备大反铲挖掘机2台，进行场地土方及基槽的开挖。土方的运输用4辆自卸汽车，全部弃土均运至监理指定的弃土区。
7.3.2. 土方开挖：
土方开挖前，应将施工区域内的障碍物清除和处理完毕。墙体的位置必须用石灰粉放好尺寸线，且经过检验合格后方可进行开挖。开挖图见附图一。
土方开挖时必须密切配合测量放线，严格控制标高、几何尺寸，严防超挖、少挖现象。机械开挖时，坑壁、坑底均应留出200～300土层由人工修整。
若地基土为软弱土时，将基槽开挖至老土层为止，此段基槽开挖过深时，应对基槽适当放坡，避免滑坡，考虑到雨季来临，我方采取在基槽底部设300×300排水沟，并每20m设立一个1000×1000集水坑。
对夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。
基础开挖到设计深度，经核定符合设计要求后，再用人工清底，不得扰动基地基础清底完毕后，及时组织地堪、建设单位、设计院、质检等部门验收，合格后立即进行砼垫层施工。土方工程不宜在雨天进行。
7.3.3. 基础垫层施工及土方回填
7.3.3.1. 基础垫层施工
基坑开挖完毕后，要通知地质人员及设计人员现场验槽后方能施工基础垫层。
砼垫层施工：控制好垫层面标高、找平，施工完毕垫层后，应对其进行养护。
7.3.3.2. 土方回填
土方回填应分层压实，每层厚度控制在300厚，回填前应将基坑内所有杂物清理干净。每回填完一层应通知实验人员取样做压实度实验。
7.4. 砌体工程
3.4.1. 材料要求
砖：砖的品种、强度等级必须符合设计要求，并规格一致，有出厂合格证或试验单。
水泥：水泥要符合设计及规范要求，并有出厂合格证及试验报告，应按品种、标号、出厂日期分别堆放，并应保持干燥。当遇水泥标号不明或出厂日期超过三个月（快硬性硅酸盐水泥超过一个月）时，应复查试验，并应按试验结果使用。
砂：用中砂，并过5筛孔。砂的含泥量不超过5%。
7.4.2. 作业条件
弹好墙身轴线。
回填完基础侧土方。
在墙转角处，已按标高立好皮数杆，皮数杆的间距不大于6m，并作好预检手续。
砌筑部位的灰渣、杂物清除干净，并浇水湿润。
随砌随搭好脚手架；垂直运输机具准备就绪。
7.5.施工工艺
1）基础施工
基础施工时，超挖部分基槽按现场实际标高施工，即毛石基础砌筑从垫层以上砌至砖墙底标高。
（1）基础采用毛石砌筑，毛石砌体采用铺浆法砌筑，砂浆必须饱满，叠砌面的粘灰面积应大于80%。
（2）在砌筑毛石基础的第一皮石块坐浆时，将石块的大面向下，毛石基础的转角处、交接处应用较大的平毛石砌筑。
（3）毛石基础的扩大部分为阶梯形，上阶梯的石块应至少压砌下级阶梯石块的1/2，相临阶梯的毛石应错缝搭砌。
（4）毛石基础必须设置拉结石，拉结石应均匀分布。毛石基础同皮内每隔2m左右设置一块。此基础宽度大于400㎜，故用两块拉结石内外搭接，搭接长度不应小于150㎜，且其中一块拉结石长度不应小于基础宽度的2/3。
2）墙体施工
（1）砂浆采用机械搅拌。砌砖前，砖应提前1—2天浇水湿润。
（2）砌筑前，先根据砖墙位置弹出轴线及边线，开始砌筑时先要进行摆砖，排出灰缝宽度，摆砖时务使各皮砖的竖缝相互错开、再砌砖墙。
（3）砌筑砂浆要随搅拌随使用。砌墙时随砌随刮缝，刮缝要深浅一致，清扫干净。水平和坚向灰缝厚度不小于8，不大于12，以10为宜。
（4）墙体日砌筑高度不宜超过1.8m。雨天不宜超过1.2m。雨天砌筑时，砂浆稠度要适当减少，收工时要将砌体顶部覆盖好。
（5）墙转角处要同时砌筑，当墙体施工至某一段不能施工时，此墙砌筑必须留斜槎，槎长与高度的比不得小于2/3。
（9）砌砖墙时与构造柱联结处，砌成马牙槎，每一马牙槎沿高度方向的尺寸不宜超过300。必要时砖墙与扶墙柱之间要按规范要求放置拉结筋。
八、进度计划
在保证工程质量的前提下，实施平行作业，争取于2014年9月25日前完成厂区围墙的土建施工任务。
九、质量保证措施
在本工程施工中，全面贯彻质量责任制，牢固“今天的质量和服务就是明天的市场“确保“百年大计质量第一”的原则。
1、搞好测量定位放线工作，测量定位放线由专业人员进行，采用电子全站仪及经纬仪从上部验收合格的控制网引点，并作出测量放线成果图，经监理实测实量验收合格后方可用于下道工序施工。
2、搅拌计量要严格按配合比执行，配合比由试验室出具，不准使用非法定计量器具。
3、特殊工种、主要工种无证不准上岗。
4、工序之间要有明确的交接手续，不执行者由质量员及现场工长强制执行，报请甲方验收前，严格执行“三检”制度。
5、严格执行质量一票否决制度，每月进行质量大检查，并将结果上报项目部领导，并奖罚兑现“
6、施工前做好施工部位技术交底，并在实施过程中跟踪检查。
7、编制依据及相关文件
《华润古城电厂2x300净化燃烧机组工程施工图》
《质量保证手册》1509.01-2002
《质量管理程序文件》中国十五冶金建设公司
《火电施工质量检验及评定标准》土建篇
《砼结构工程施工质量验收规范》《50204—2002》
十、安全文明保证措施
10.1. 安全保证措施
⑴划分安全区域，进入作业区域的工作人员应戴好安全防护用具，作业班组每天上班前由班长检查“三穿一戴”情况。
⑵醒目的地方设置安全检查及监督工作。
⑶搞好用电安全管理。现场接线开关箱、用电设备必须符合安全规定，有防雨、漏电保护措施。临时用电线路一定要安全，电工必须持证，所有用电线路的拆卸一定要由专职电工操作。
⑷二米以上的高处作业必须系好安全带，并挂在上方牢固可靠处。
⑸工作前严禁饮酒。
⑹严禁在非指定的施工区内吸烟。
⑺特殊工种作业严禁他人操作。
⑻做到工完料尽场地清。
⑼原材料、成品、半成品和机具、设备现场放置整齐，不得侵占场内道路及安全防护设施、平台、通道等。施工中剩余的边角料必须及时清理，消灭“五头”（木头、烟头、电焊头、钢筋头、铁丝头），无“三违”现象（违反劳动纪律、违章操作、违章指挥）。
⑽施工机械应当按照施工总平面图规定位置和线路设置，不得任意侵占场内道路，施工机械要定期进行安全检查，操作人员熟悉责任制及操作规程，同时持证上岗，禁止无证人员操作。
⑾施工现场道路保证畅通，场容场貌整洁，随时清理施工垃圾。
⑿加强规范化建设，进行安全交底，安全教育和安全宣传，严格执行安全技术方案，施工现场的各种安全设施和劳动保护器具，定期进行检查和维护，及时消除隐患，保证其安全有效。
⒀现场设置符合要求的消防设施，并保持完好的备用状态，满足现场消防工作需要。
10.2. 文明施工
1. 严格按总平面布置生产、生活临建设施。
2. 临建设施搭设必须统一化、规范化。
3. 临时给水管一律埋地800敷设，穿越道路时要加钢套管。
4. 现场排水沟按规范沿临时道路两侧修建，在道路交叉处埋管，各施工点及临建的排水应通过厂区低下管网统一排向厂区排水沟。
5. 现场用电采用三相五线制，电缆采用埋地敷设。
6. 临时道路，给排水设施、用电线路应派专人维修。
7. 施工现场建筑材料、施工用料应按规划位置堆放整齐，不得阻塞交通，且进行标识。
8. 施工现场设垃圾箱，并定期清理出场。
9. 认真做好建筑废料的清理和外运工作，工作面必须一日一清，未用完的建筑材料、施工用料应分区整齐堆放，特殊材料交回仓库保管，切实做到工完料清、场地清。
10. 安全设施、消防设施按规范和施工方案要求布置，确保品种、规格齐全，以杜绝安全事故、火灾事故发生。
11. 施工区域高处、主要干道及道路应设置安全生产、文明施工宣传牌和警示牌。

红河州工程建设集团有限公司
2014.8.2
