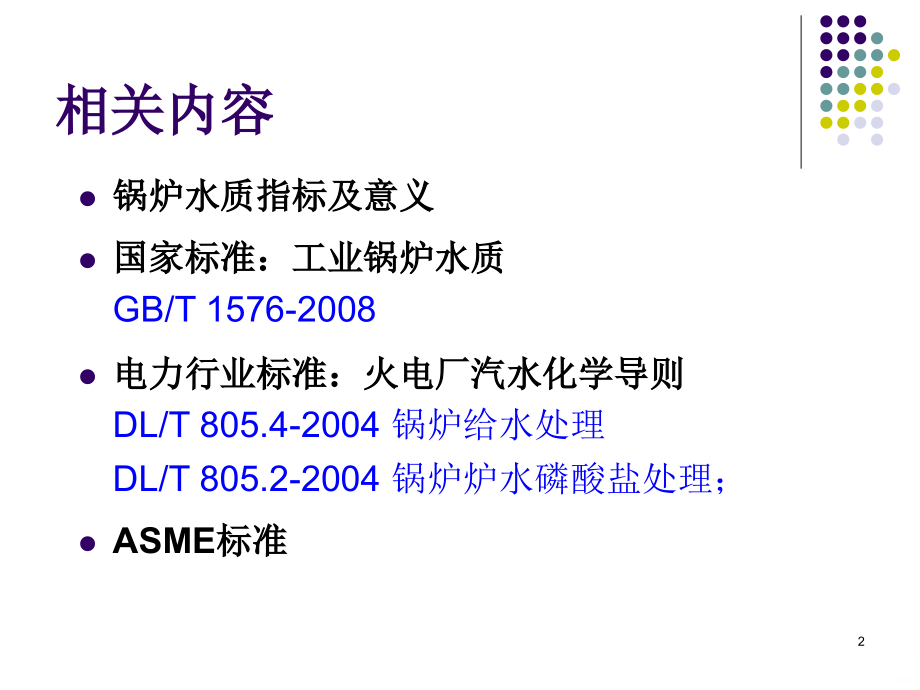

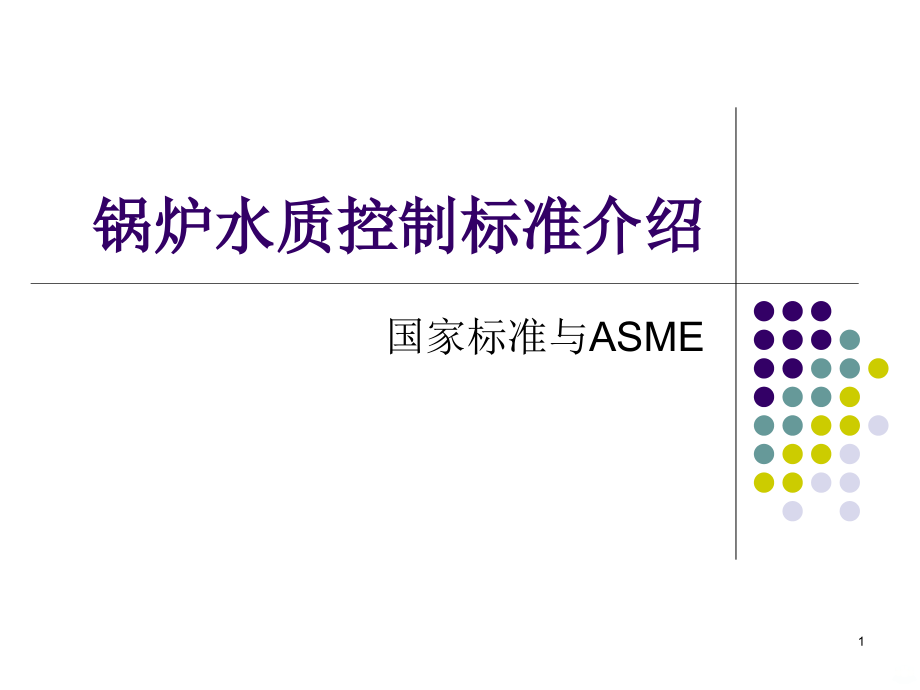

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,锅炉水质控制标准介绍,国家标准与,ASME,1,相关内容,锅炉水质指标及意义,国家标准：工业锅炉水质,GB/T 1576-2008,电力行业标准：火电厂汽水化学导则,DL/T 805.4-2004,锅炉给水处理,DL/T 805.2-2004,锅炉炉水磷酸盐处理；,ASME,标准,2,锅炉水质指标及意义,3,常见锅炉水质指标（一）,浊度,Turbidity(FTU),浊度是反映水中悬浮物含量的一个水质替代指标。其测定方法是以难溶性的不同重量级配的硅化物分散在无浊水中所产生的光学阻碍现象为标准，在特定的光学仪器浊度仪上与原水对比进行测量，单位为度（,FTU,）或,mg/L SiO2,。,含盐量,Total Salt Content(ppm as CaCO3),含盐量是表示水中溶解盐类的总和。以物质的量表示时，将水中各种阳离子（或阴离子）均按带一个电荷的离子为基本单元，计算其含量（,nmol/L,）总和；以重量表示时，将水中各种阴、阳离子的含量换算成,mg/L,，然后全部相加。,溶解固形物,Total Dissolved Solids(ppm as CaCO3),经过悬浮物分离后，那些仍溶于水的各种无机盐类、有机物等，在水浴锅上蒸干，并在,105110C,下干燥至恒重所得到的蒸发残渣，单位为,mg/L,。,4,常见锅炉水质指标（二）,pH,值,pH ValuepH,值亦称氢离子浓度指数，是溶液中氢离子活度的一种标度，也就是通常意义上溶液酸碱程度的衡量标准。,电导率,Conductivity(S/cm),表示水的导电能力大小，单位为,S/cm,或,S/cm,。电导率反映了水中含盐量的多少，是水纯净程度的一个重要指标。在水中杂质离子的组成比较稳定的情况下，可根据试验求得电导率和含盐量的关系。,硬度,Hardness(ppm as CaCO3),硬度是水中某些高价金属离子的含量。天然水的硬度通常是,Ca2+,和,Mg2+,含量之和。相关术语有总硬度、钙硬度、镁硬度、碳酸盐硬度、非碳酸盐硬度、暂时硬度、永久硬度等。常用单位有,mmol/L,，度，,ppm as CaCO3,等。,5,常见锅炉水质指标（三）,碱度,Alkalinity(ppm as CaCO3),碱度是水中能够接受氢离子的一类物质的量。如溶液中,OH-,、,CO32-,、,HCO3-,及其它弱酸盐类，单位为,mmol/L,或,ppm as CaCO3,。锅炉水控制中常会遇到,M,碱、,P,碱、,O,碱及相对碱度的概念。,溶解氧,Dissolved Oxygen(ppm),溶解氧是表示水中含有游离氧的浓度，单位为,mg/L(ppm),或,g/L(ppb),。,25 C,，标准大气压下水中的溶解氧含量大约为,8.4ppm,；锅炉给水经过热力除氧后，溶解氧含量大约在,740ppb,。,含油量,Oily Matter(mg/L or ppm),含油量表示水中所含有的油脂含量，单位为,mg/L,。给水温水升高时，会使锅水产生泡沫，影响蒸汽品质，也会使锅内形成导热系数很小的带油质水垢；在温度较高的受热面，部分油脂分解可能产生小分子酸类物质，影响锅炉水质。,6,常见锅炉水质指标（四）,亚硫酸盐,SO32-(mg/L or ppm),亚硫酸盐含量是给水进行亚硫酸盐除氧处理情况下，对锅水中亚硫酸根过剩量进行控制的一项指标。水中亚硫酸根的剩余量越高，与氧反应速度就越快，其反应时间比无剩余量时明显缩短。,磷酸根,PO43-(mg/L or ppm),磷酸盐含量是一项锅内加药处理的控制指标。锅水中维持一定的,PO43-,浓度，即可以起到防垢的作用，又能达到调节水质,pH,值，控制腐蚀。,总铁,Total Iron(mg/L or ppm),铁氧化物沉积，尤其是,Fe2O3,，其导热系数仅为,590Wm2K/mm,，传热能力甚至低于,CaCO3(920Wm2K/mm),水垢。近年来在我国华南、华东经济发达地区，燃油、燃气锅炉数量增加很快，这类锅炉结构紧凑，热强度大，在锅炉热负荷高的受热面上易生成铁质水垢，对锅炉危害很大。,二氧化硅,SiO2(mg/L or ppm),二氧化硅控制的目的在于避免低压锅炉中形成,MgSiO3,水垢；对于中高压锅炉，其控制的意义是提高蒸气品质，降低蒸气中的硅携带。,7,给水和锅水控制指标意义,8,GB/T 1576-2008,工业锅炉水质标准,9,GB/T 1576-2008,工业锅炉水质标准主要变化,由强制性标准修订为,推荐性标准,；,本标准规定不适于用于铝材制造的锅炉；,将悬浮物指标修改为浊度指标；,对给水,pH,值规定了上限值；,增加了锅水酚酞碱度指示；,蒸汽锅炉和汽水两用锅炉增加了除盐水作为补给水的有关控制指标和给水电导率指标；,本标准代替,GB 1576-2001,。,10,GB/T 1576-2008,工业锅炉水质,11,12,电力行业标准：火电厂汽水化学导则,DL/T 805.4-2004,锅炉给水处理,13,DL/T 805.4-2004,锅炉给水处理,给水处理有还原性全挥发处理,AVT,（,R,）、,氧化性全挥发处理,AVT,（,O,）,和加氧处理,OT,三种方式。鼓励根据机组的材料特性、炉型及给水纯度选择合适的给水处理方式，并制定运行控制规范。,给水处理的作用是：抑制给水系统金属的一般性腐蚀和,FAC,；减少随给水带入锅炉的腐蚀产物和其它杂质；防止因减温水引起混合式过热器、再热器和汽轮机积盐。,火电厂锅炉水质控制标准也可参考,GB/T 12145-2008,火力发电机组及蒸汽动力设备水汽质量,14,2025/4/5 周六,15,16,17,18,电力行业标准：火电厂汽水化学导则,DL/T 805.2-2004,锅炉炉水磷酸盐处理,19,DL/T 805.2-2004,锅炉炉水磷酸盐处理,磷酸盐处理方案包括,磷酸盐处理,(PT),，,协调,pH-,磷酸盐处理,(CPT),，,低磷酸盐处理,(LPT),，,平衡磷酸盐处理,(EPT),。,炉水磷酸盐处理的作用：防止在水冷壁管生成钙镁水垢及减缓其结垢的速率；增加炉水的缓冲性，防止水冷壁管发生酸性或碱性腐蚀；降低蒸气对二氧化硅的溶解携带，改善汽轮机沉积物的化学性质，减少汽轮机腐蚀。,采用,PT,、,CPT,和,LPT,均可能发生磷酸盐隐藏现象；磷酸盐隐藏现象可使有些锅炉发生酸性磷酸盐腐蚀；极少数锅炉的过热器和汽轮机发生积盐现象,。,20,PT,、,CPT,、,LPT,和,EPT,的使用条件,21,22,23,24,ASME,水管锅炉高品质蒸汽标准,25,ASME,水管锅炉通用标准,26,ASME,火管锅炉通用标准,27,谢谢大家,28,2025/4/5 周六,29,
