落地式脚手架改好.doc

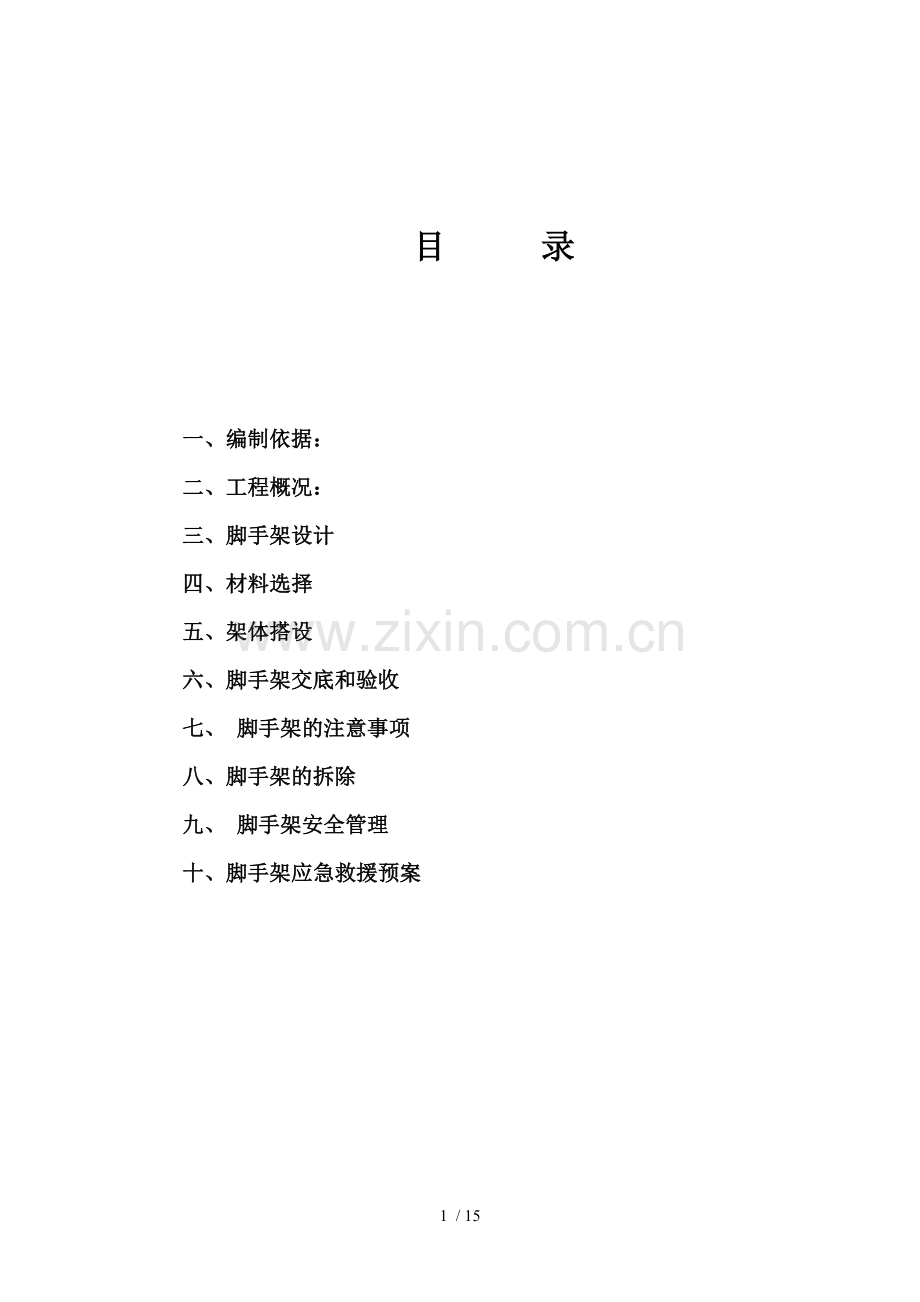

目 录

一、编制依据：
二、工程概况：
三、脚手架设计
四、材料选择
五、架体搭设
六、脚手架交底和验收
七、 脚手架的注意事项
八、脚手架的拆除
九、 脚手架安全管理
十、脚手架应急救援预案

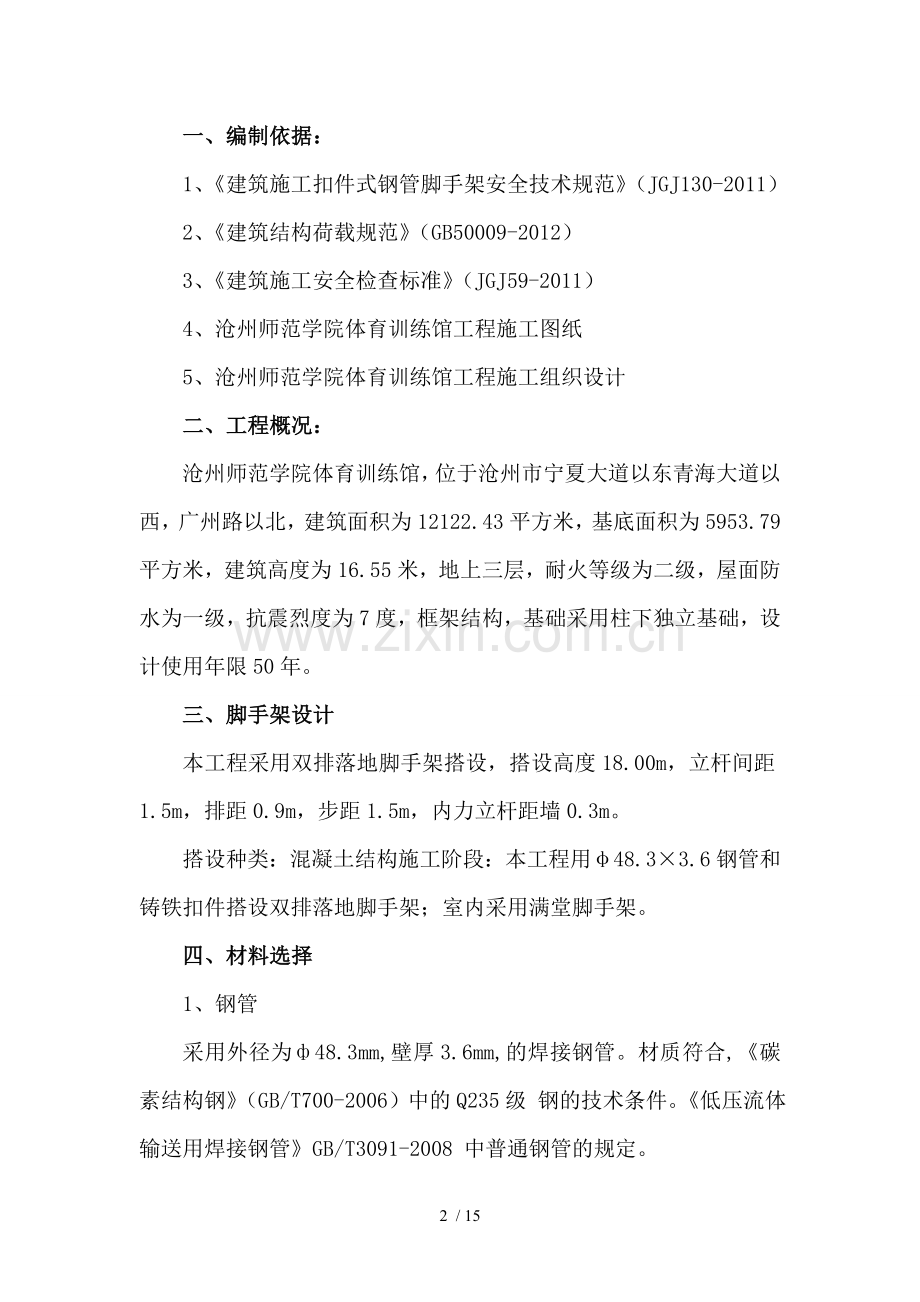

一、编制依据：
1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）
2、《建筑结构荷载规范》（GB50009-2012）
3、《建筑施工安全检查标准》（JGJ59-2011）
4、沧州师范学院体育训练馆工程施工图纸
5、沧州师范学院体育训练馆工程施工组织设计
二、工程概况：
沧州师范学院体育训练馆，位于沧州市宁夏大道以东青海大道以西，广州路以北，建筑面积为12122.43平方米，基底面积为5953.79平方米，建筑高度为16.55米，地上三层，耐火等级为二级，屋面防水为一级，抗震烈度为7度，框架结构，基础采用柱下独立基础，设计使用年限50年。
三、脚手架设计
本工程采用双排落地脚手架搭设，搭设高度18.00m，立杆间距1.5m，排距0.9m，步距1.5m，内力立杆距墙0.3m。
搭设种类：混凝土结构施工阶段：本工程用φ48.3×3.6钢管和铸铁扣件搭设双排落地脚手架；室内采用满堂脚手架。
四、材料选择
1、钢管
采用外径为ф48.3mm,壁厚3.6mm,的焊接钢管。材质符合,《碳素结构钢》（GB/T700-2006）中的Q235级 钢的技术条件。《低压流体输送用焊接钢管》GB/T3091-2008 中普通钢管的规定。
对购进的钢管先除锈，内壁擦涂两道防锈漆，外壁涂红色防锈漆。有严重锈蚀、弯曲、压偏损伤、及裂纹者挑出。
2、扣件
要符合GB15831-2006《钢管脚手架扣件》规定。
3、脚手板
采用竹脚手板，材质不低于国家要求的标准，两端使用12号镀锌钢丝捆紧，钢筋丝箍两道。
4、安全网
采用2000 目/100平方厘米密目安全网，其性能要符合国家规定和冲韧试验规定，并应取得地方安全部门的许可。
5、连墙件
采用钢管，其材质应符合现行国家标准《碳素结构钢》（GB/T700-2006）中Q235-A钢的要求。
五、架体搭设
脚手架搭设最高高度为18.00米。
1、脚手架基础：要求地面平整，素土夯实，从建筑物主体向外围3-5‰找坡，保证架体底部不积水，排水通畅，然后铺设宽度为200mm ，厚度为50mm通长木板，铺设木板要平稳，不得悬空，木板上面仰铺10#槽钢。在脚手架外大于0.5m处设置排水沟，在最低点设置集水坑，用潜水泵将雨水及时排走。
2、脚手架搭设前，应按专项施工方案向施工人员进行交底，并履行签字手续。
3、应按规范的规定和脚手架专项施工方案要求对钢管、扣件、脚手板等进行检查验收，验收合格后方可使用，不合格产品不得使用。
4、搭设工艺流程：场地平整、夯实---定位设置通长垫板、槽钢—立杆—斜抛撑—纵向扫地杆—横向扫地杆—小横杆---大横杆—剪刀撑—连墙件—铺脚手板—扎防护栏杆—扎安全网。
5、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步；如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定等措施与建筑结构拉结。
6、每搭设完脚手架后，按规定校正步距、纵距、横距及立杆的垂直度。
7、槽钢安放
1）按脚手架的立杆间距、排距要求进行放线、定位。
2）铺设垫板和安放槽钢，并应注意以下事项。
垫板、槽钢应准确地放在定位线上；
垫板必须铺放平稳，不得悬空，垫板采用长度不小于2跨、厚度不小于50mm、宽度不小于200mm木垫板。
8、扫地杆设置：架体必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距10#槽钢以上20cm处，扫地杆采用对接接长，扫地杆在端头与立杆交接处伸出扣件长度不小于10cm，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
9、立杆设置：立杆间距1500mm，允许搭设偏差±5cm。排距900mm，立杆下垫通长垫板（50mm厚），垫板采用长度不小于2跨，厚度为50mm，宽不小于200mm的木垫板，立杆前后对齐。
立杆接长采用对接接长。立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内相隔的一根立杆的两个对接接头在高度方向上错开的距离不小于50cm，各接头中心至主节点的距离不大于步距的1/3。
10、纵向水平杆的设置：步距采用1.5m，用对接方法接长，一根横杆两端的高度差不能超过2cm。纵向水平杆应设置在立杆内侧，其长度不小于3跨。
纵向水平杆对接接头应交错布置，两根相邻纵向水平杆接头不能设置在同步同跨内，相邻接头水平方向错开距离不应小于50cm，各接头中心至最近主节点的距离不大于纵距的1/3。

15 / 15
11、连墙件的设置：连墙件的连墙杆采用ø48.3×3.6钢管。竖向间距按层高设置，水平间距三跨，呈矩形布置，连墙件预埋见下图。
连墙件的安装随脚手架搭设同步进行，不得滞后安装。从底层第一步纵向水平杆处开始设置，当该处设置有困难时，采用其他可靠措施固定。连墙件中的连墙杆宜呈水平设置。当脚手架下部暂不能设连墙件时搭设抛撑，抛撑采用通长杆件，并用旋转扣件固定在脚手架上，与地面的倾角应在45°～60°之间；抛撑应在连墙件搭设后再拆除。脚手架施工操作层高出连墙件以上二步时，采取确保脚手架稳定的临时拉结措施，直到上一层连墙杆件搭设完后方可根据情况拆除。
12、小横杆的设置：每一主节点处必须设置一根横向水平杆，扣紧在水平杆上部，操作层上该杆轴间距不大于1.5米，端头处伸出长度不小于10cm，偏离主节点的距离不大于150cm.

13、剪刀撑的搭设方法：在建筑物四周必须设置剪刀撑，每道剪刀撑跨跃立柱的根数为5根。斜杆与地面的倾角宜在45－60度之间，中间每道剪刀撑净距离为4.5米，剪刀撑采用搭接，搭接长度不小于1米，用3个旋转扣件等距离固定，扣件距钢管端头处不小于15cm，剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上旋转扣件中心线至主节点的距离不大于15cm。剪刀撑下端落地。
14、脚手板及防护栏杆：脚手板一般应设置在3根小横杆上，要满铺、铺严。脚手板采用对铺，板端距小横杆130-150mm，在转角处交叉搭铺，搭接长度不应小于200mm，其伸出横向水平杆的长度不应小于100mm。在两侧设置180mm高挡脚板。操作层上部防护栏杆1.5m高。
15、脚手架搭设：作业层脚手板应铺满、铺稳、铺实，离开墙面的距离不应大于150mm。脚手板一般应设置在3根以上的小横杆上。当脚手板长度小于2m时，可采用两根小横杆支撑，但应将脚手板两端与小横杆可靠固定，严防倾翻。转角处要交叉搭铺。脚手架与建筑物外墙之间的间隙每层用脚手板封闭，脚手板应与横杆可靠连接。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长取130～150mm，两块脚手板外伸长度的和不大于300mm（如下图a所示）；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度不小于200mm，其伸出横向水平杆的长度不小于100mm（如下图b所示）。
在拐角、斜道平台口处的脚手板，应用镀锌钢丝固定在横向水平杆上，防止滑动。自下而上分别在3米、12米及作业层满铺脚手板。

16、栏杆和挡脚板的搭设要求（如下图所示）：

栏杆和脚手板均搭设在外立杆的内侧。栏杆上皮高度1.5m。挡脚板高度180mm。脚手架立杆里侧满挂密目网。
17、脚手架体与建筑物之间的封闭：
（1）密目网要证件齐全，要有阻燃性能，其续燃、阻燃时间均不得大于4秒，每10 cm×10c m=100cm²的面积上有2000个以上网目，密目网垂直封闭，用16#铅丝将密目网绑扎至立杆或大横杆上，使网和架体牢固的连接在一起，密目网自底至上全部设置。
（2）兜网封闭：用大眼安全网（平网）将脚手架与建筑物之间封闭起来，首层在3米高处设置一道，以上每隔9米设一道。
18、安全通道防护棚搭设要求
脚手架门洞采用上升斜杆、平行弦杆桁架结构式（见下图）。

脚手架门洞处，应在平面桁架的每一节设置一根腹杆。斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜腹杆在1个跨内跨越2个步距时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上。斜腹杆宜采用通长杆件，当必须接长使用时，宜采用对接扣件连接，也可采用搭接，搭接应符合规范要求。
安全通道防护顶棚高均为3.5m，通道宽度3m，安全通道长度4m，防护棚搭设为单层，采用竹架板满铺。
六、脚手架交底和验收
1、脚手架必须严格按照施工方案架设，要有严格的技术交底，要有节点构造说明，操作人员必须严格执行，所有偏差数值必须控制在允许范围内。
2、脚手架验收
要由专门人员对已搭设好的脚手架按照搭设方案进行验收，验收时要有量化内容，如：横、立杆的间距数值，立杆的垂直度，横杆的平整度详细记载在验收记录当中。不能简单的用“符合要求”来代替，验收合格后，方可使用。
（1）脚手架在下列阶段应对其进行检查验收
1）作业层上施加荷载前；
2）达到设计高度；
3）遇有6级以上大风和大雨之后；
4）停工超过一个月恢复使用前；
5）脚手架使用中定期检查。
以上时期检查验收，如与安全规范相抵触或安全规范上的规定在此处没提到的，按安全规范执行。
（2）检验主要内容：
1）立杆挑支架有无松动或脱离情况；
2）检验全部节点是否锁紧；
3）杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求；
4）安全防护设施是否按设计和规范设置，是否安全可靠；
5）整架垂直度是否符合要求；
6）荷载是否超过规定。
七、 脚手架的注意事项
1、脚手架搭设
1）搭设前，必须对进场脚手架杆配件进行严格的检查，禁止使用质量不合格的配件。
2）脚手架搭设前，依据建筑物形状及脚手架布置图进行放线，并按间距排好立杆，底座及木垫板应准确地放在定位线上。
3）当脚手架由于流水施工等原因不能四周同时向上搭设，而要保持一定差距时，在高低脚手架连接处，高处脚手架断口的端头，要采取临时安全加固和封闭措施。
4）剪刀撑整体拉结杆件和连墙杆件随架子搭设一起及时设置，不得滞后超过两步距以保证脚手架的整体稳定性，连墙杆在装设时，注意掌握撑拉的松紧程度，避免引起杆件和整架的变形。
5）在顶层连墙杆上的架高不得多于两步（以大横杆计）。
2、 脚手架的使用
作业层每层架面上实用的施工荷载(人员、材料和机具重量)不得超过施工设计值；施工荷载(作业层上人员、器具、材料的重量)的标准值，防护、装修用脚手架为2kN/m2。在架面上设置的材料应码放整齐稳固，不影响施工操作和人员通行。
作业人员在架上的最大作业高度应以可进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加操作高度。在作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件、安全网和连墙件。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应临时加固措施，并在作业完毕后，及时予以恢复。
工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。不要在架面上急匆匆地行走或去办某件事情，相互躲让时应避免身体失衡。人员上下脚手架必须走安全防护的出入通(梯)道，严禁攀援脚手架上下。每班工人上架作业时，应先检查有无影响安全作业的问题，在排除和解决后方许开始作业。在作业中发现有不安全的情况时，应立即停止作业进行检查，解决以后才能恢复正常作业；发现有异常和危险情况时，应立即通知所有架上人员撤离。
架上作业时应注意随时清理落到架面上的材料，保持架面上规整清洁，不要乱放材料工具，以免影响作业的安全和发生掉落物品伤人。在进行撬、拉、推、拔等操作时，要注意采取正确的姿势，站稳脚跟，或一手把持在稳固的的结构或支持物上，以免用力过猛时身体失去平衡或把东西甩出。在脚手架上拆除模板时，应采取必要的支托措施，以免拆下的模板材料掉落架外。
在脚手架上进行电气焊作业时，要铺铁皮接着火星或移去易燃物，以免火星点着易燃物。并同时准备防火措施。一旦着火时，及时予以扑灭。
在每步架的作业完成之后，必须将架上剩余材料物品移至上（下）步架或室内；每日收工前应清理架面，将架面上的材料物品堆放整齐，垃圾清运出去；在作业期间，应及时清理落入安全网内的材料和物品。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。
八、脚手架的拆除
1、脚手架拆除时，要有技术交底，操作人员必须严格执行。
2、当脚手架使用完成后，拆除前应对脚手架作一次全面检查，清除所有多余物件，并设立拆除区，禁止人员进入；
3、拆除顺序自上而下逐层拆除，不容许上、下两层同时拆除；
4、连墙件只能在拆到该层时才允许拆除，严禁在拆架前先拆连墙件，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；
5、当脚手架拆至下部最后一根长立杆的高度（约6m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；
6、在拆除过程中，应做好配合，协调动作，禁止单人进行拆除较重杆件等危险性作业；
7、拆除的构件应用吊具吊下，或人工递下，严禁抛掷；
8、拆除的物件应及时分类堆放，以便运输、保管。
九、 脚手架安全管理
1、脚手架搭设人员必须是经过，考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。
2、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
3、脚手架购配件质量与搭设质量应按规定进行验收，合格后方准使用。
4、作用层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。
5、当有六级及六级以上大风和雾、雨天气时应停止脚手架搭设与拆除作业。雨后上架作业应有防滑措施。
6、脚手架使用期间，严禁拆除主节点处的纵、横向水平杆，纵、横向扫地杆，连墙件。
7、在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。
8、脚手架接地、避雷措施按《施工现场临时用电安全技术规范》的有关规定执行。
9、搭设拆除脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
十、脚手架应急救援预案
1、救援预案
外脚架搭设施工难度及危险系数较高，在安全生产方面应加强管理防止发生事故，应及时展开救援，抢救受伤人员，使受困、受伤害人员、财产得到及时抢救。防止事故继续发展。
2、救援应急机构
（1）机构
组 长：李春柳 副组长：丁宇
组员：吴玉华、张浩、马文涛、杨小平、吴吉麟
（2）职责和分工
①组长负责事故应急救援的全面组织、指挥、协调工作，负责向上级报告并负责调集抢险救援所需的人力、物力。
②副组长协助组长组织、指挥、协调救援工作，组长不在现场时代行组长的职责。
③组员在组长或副组长的指挥下，负责现场的维护、抢救、警戒等工作，及具体落实组长或副组长下达的救援方法、措施的指令。
3、演练
在工程开工前一周由组长组织救援小组各人员进行演练。
4、应急响应
出现事故时，在现场的任何人员都必需立即向组长报告，汇报内容包括事故的地点、事故的程度、迅速判断事故可能发展的趋势、伤亡情况等，及时抢救伤员、在现场警戒、观察事故发展的动态并及时将现场的信息向组长报告。
组长接到事故发生后，立即赶赴现场并组织、调动救援的人力、物力赶赴现场展开救援工作，并立即向公司救援领导负责人汇报事故情况及需要公司支持的人力、物力。事故的各种情况由公司向外向上汇报。
5、脚手架发生事故的应急救援
（1）脚手架发生事故的主要危害
脚手架发生事故主要造成：人员伤害、财产损失、作业环境破坏。
（2）应急救援方法
①人员的安排
组长、副组长接到通知后马上到现场全程指挥救援工作，立即组织、调动救援的人力、物力赶赴现场展开救援工作，并立即向公司救援领导负责人汇报事故情况及需要公司支持的人力、物力，组织人员立即进行抢救。
②疏散、救援方法
人员的疏散由组长安排的组员进行具体指挥。把有危险的人员疏散到安全的地方，并做好安全警戒工作。各组员和现场其它的各人员对现场受伤害、受困的人员、财物进行抢救。人员有支架的构件或其它对象压住时，先对支架进行观察，如需局部加固的，立即组织人员进行加固后，方进行相应的抢救，防止抢险过程中再次倒塌，造成进一步的伤害。加固或观察后，确认没有进一步的危险，立即组织人力、物力进行抢救。
③伤员救护
休克、昏迷的伤员救援
让休克者平卧，不用枕头，腿部抬高30 度。若属于心原性休克同时伴有心力衰竭、气急，不能平卧，可采用半卧。注意保暖和安静，尽量不要搬动，如必需要搬动时，动作要轻。采用吸氧和保持呼吸道畅通或实行人工呼吸。
受伤出血，用止血带止血、加压包扎止血。
立即拨打120 急救电话或送医院。
④保护
由具体的组员带领警卫人员在事故现场设置警戒区域，用三色纺织布或挂有彩条的绳子圈围起来，由警卫人员旁站监护，防止闲人进入。
