局部等电位连接施工技术交底.doc

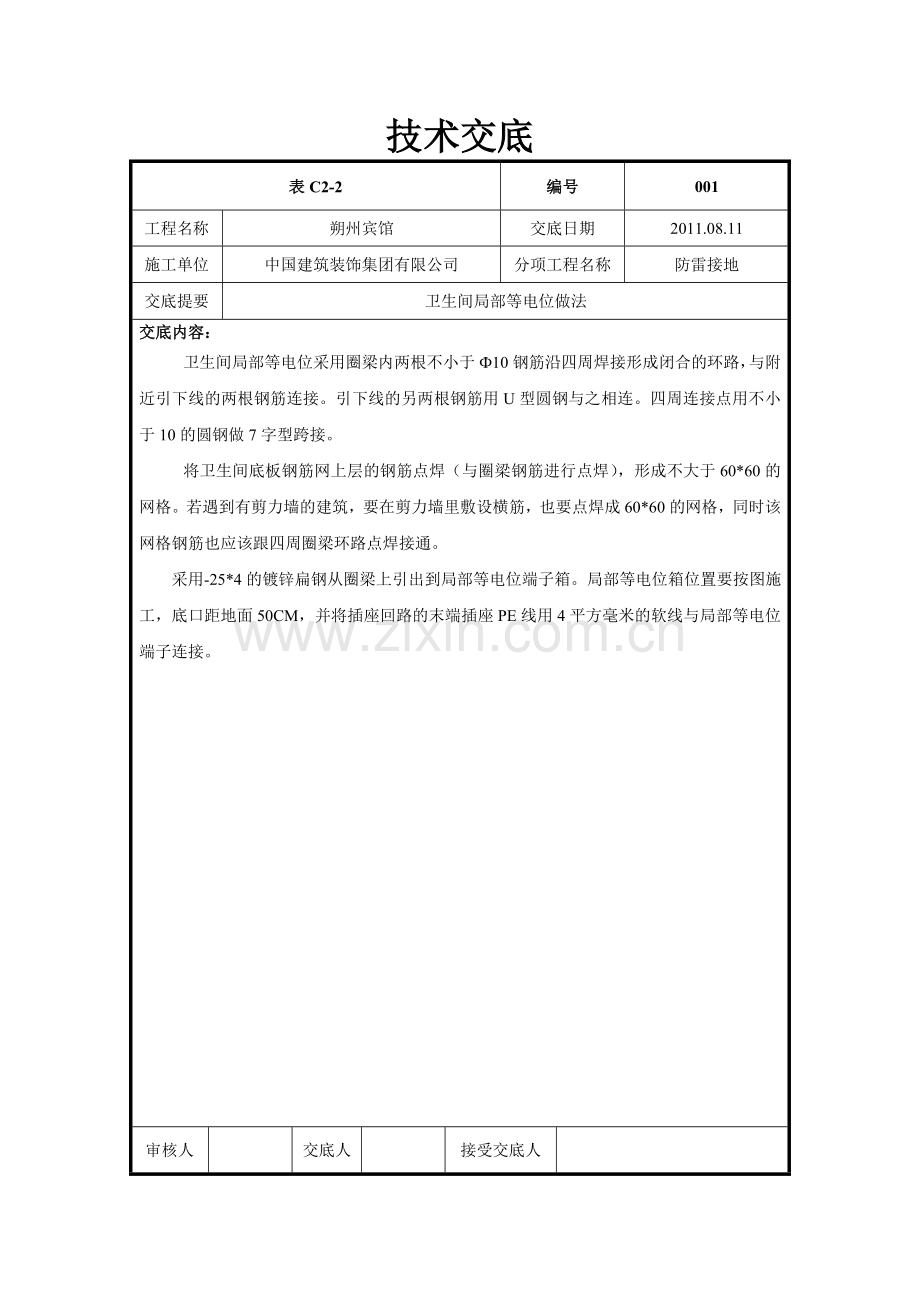

技术交底
表C2-2
编号
001
工程名称
朔州宾馆
交底日期
2011.08.11
施工单位
中国建筑装饰集团有限公司
分项工程名称
防雷接地
交底提要
卫生间局部等电位做法
交底内容：
卫生间局部等电位采用圈梁内两根不小于Ф10钢筋沿四周焊接形成闭合的环路，与附近引下线的两根钢筋连接。引下线的另两根钢筋用U型圆钢与之相连。四周连接点用不小于10的圆钢做7字型跨接。
将卫生间底板钢筋网上层的钢筋点焊（与圈梁钢筋进行点焊），形成不大于60*60的网格。若遇到有剪力墙的建筑，要在剪力墙里敷设横筋，也要点焊成60*60的网格，同时该网格钢筋也应该跟四周圈梁环路点焊接通。
采用-25*4的镀锌扁钢从圈梁上引出到局部等电位端子箱。局部等电位箱位置要按图施工，底口距地面50CM，并将插座回路的末端插座PE线用4平方毫米的软线与局部等电位端子连接。
审核人

交底人

接受交底人
