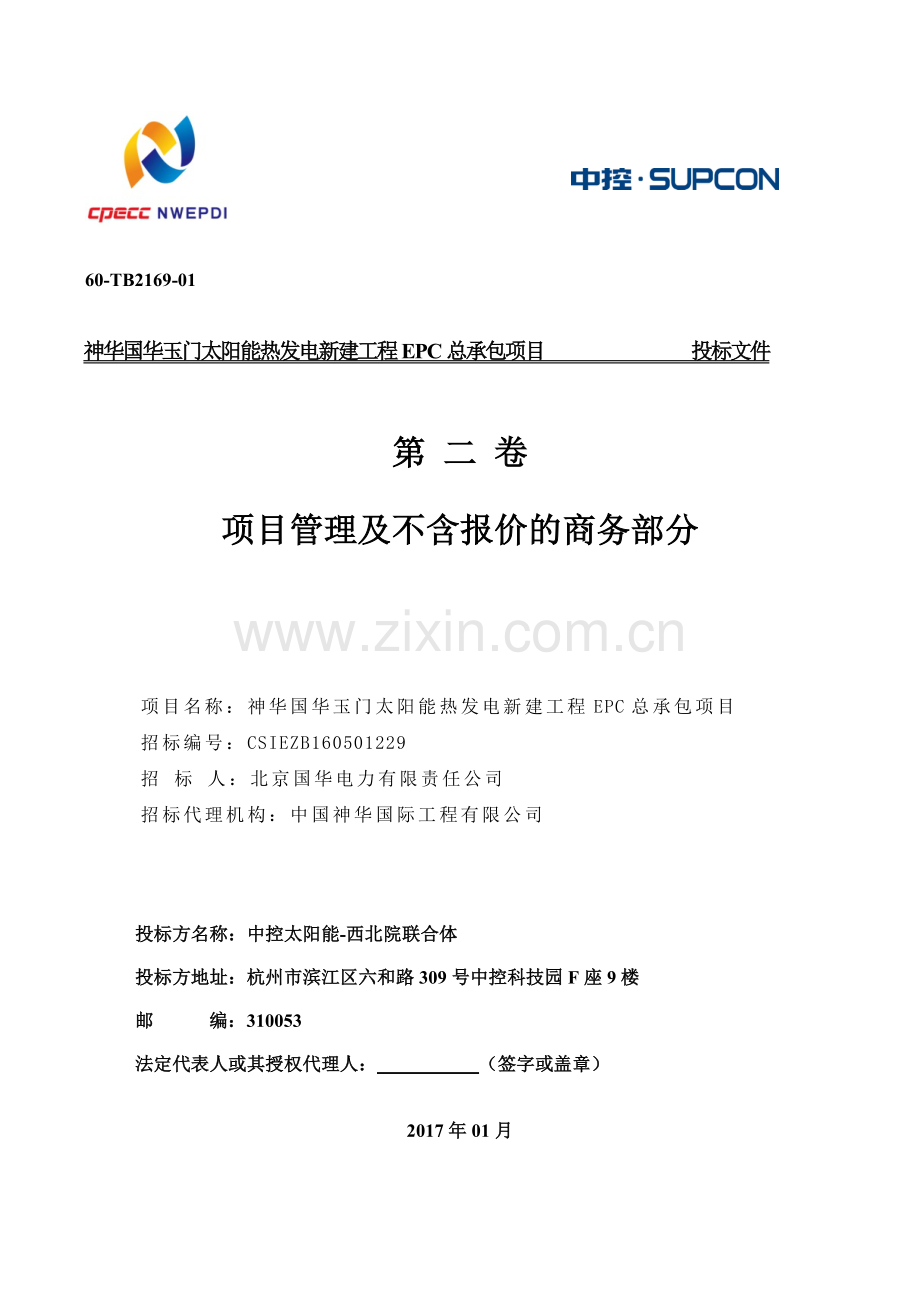

60-TB2169-01 神华国华玉门太阳能热发电新建工程EPC总承包项目投标文件第二卷项目管理及不含报价的商务部分项目名称：神华国华玉门太阳能热发电新建工程EPC总承包项目招标编号：CSIEZB160501229 招标人：北京国华电力有限责任公司招标代理机构：中国神华国际工程有限公司投标方名称：中控太阳能-西北院联合体投标方地址：杭州市滨江区六和路309号中控科技园F座9楼邮编：310053 法定代表人或其授权代理人：（签字或盖章） 2017年01月神华国华玉门太阳能热发电新建工程 EPC总承包项目投标文件总目录第一卷技术部分第一分卷标书响应第二分卷技术方案第三分卷专题报告第二卷项目管理及不含报价的商务部分第一分卷 EPC总承包项目商务部分第二分卷 EPC总承包项目管理部分第三分卷聚光集热系统、储热与换热系统运行及检修维护第四分卷资格证明文件第三卷报价部分 60-TB2169-01-03-06 神华国华玉门太阳能热发电新建工程EPC总承包项目工程 EPC总承包投标第二卷项目管理及不含报价的商务部分第三分卷聚光集热系统、储热与换热系统运行及检修维护聚光集热系统、储热与换热系统运行及检修技术方案 2017年01月批准：黄文君审核：徐能校核：宓霄凌编写：周慧目录 1 工程概述 6 2 管辖范围 6 3 运维组织机构 7 2.1项目组织机构 7 2.2项目岗位定员 8 2.3各级人员岗位职责 9 4 运维承诺 12 5 运维内容 13 5.1运行内容 13 5.2检修内容 15 6 运维管理 35 6.1安全管理 35 6.2 运行管理 36 6.3 设备维护管理 37 6.4文明生产 40 6.5生活设施 40 7 培训 40 1 工程概述甘肃省的可再生能源中，除水电、光伏、风电发电外，光热发电的开发利用尚处于起步阶段。因此，大力发展光热发电，将有效改善能源结构，优化电源结构，对实现地区经济可持续发展，具有重要作用。甘肃嘉酒地区太阳能资源较丰富，太阳辐射量大，日照时数长，日照百分率高，具有利用太阳能发电的良好条件。嘉酒地区建设光热发电项目，对促进嘉酒地区经济发展、优化能源结构、实现节能减排目标、促进地方经济可持续发展具有重要意义，符合国家能源发展战略和新能源发展规划。玉门市位于东经96゜15'～98゜30'，北纬39゜40'～4l゜00'之间。东西长114km，南北宽112.5km，辖区总面积1.345万平方公里。东连嘉峪关市和金塔县，西接瓜州县，南北与肃北蒙古族自治县为邻，地形地貌以戈壁、绿洲和山地为主分祁连山地、走廊平原和马鬃山地三部分。神华国华玉门太阳能热发电新建工程EPC总承包项目规划容量10⨯100MW，本期建设规模1⨯100MW，站址位于甘肃省玉门市花海镇境内，北距花海镇约15.7km。西南距玉门市43km，东南距嘉峪关市58km。工程系新建电站性质。本期工程装机方案：1⨯100MW单塔单镜场塔式熔盐太阳能热发电站，1套储热和蒸汽发生系统，1套高温超高压再热纯凝汽轮发电机系统以及其他辅助设施。汽轮机排汽冷却方式采用直接空冷方案。本期工程水源：本工程工业及生活给水水源拟采用地下水水源。本期工程接入系统：暂定以110kV出线1回接入电网。本期工程计划2017年4月开工建设，2018年11月建成投产。本运维工程以竣工验收为起点，考核期1年的聚光集热系统、储热与换热系统运行管理工作及5年的聚光集热系统、储热与换热系统检修维护工作。 2 管辖范围受托方负责聚光集热系统、储热与换热系统所有设备、设施（含建构筑物）的运行管理、日常检修运维、备品备件与材料管理以及事故抢修等全部工作内容。具体范围如下。机务部分：按照系统工艺流程，聚光集热系统、储热与换热系统以汽机厂房外墙1米为界，汽机厂房外侧由受托方负责。电气一次部分：聚光集热系统和储热与换热系统机务部分划定范围内的所有电气设备，动力电源以6KV开关负荷侧、380V PC或MCC上开关负荷侧出线端子为界，出线电缆及就地设备归受托方负责。控制电源以就地控制箱（柜）或设备进线端子为界，从控制箱（柜）进线端子至就地设备由受托方负责。电气二次控制部分：机务部分划定范围内的所有设备的二次控制回路就地有交流或直流控制箱（柜）的，自电源进线端子之后（含端子）的检修维护工作由受托方负责。热工控制系统：镜场控制系统、储热与换热系统的控制系统，包括热工仪表、电缆、测量元件等就地设备以及DCS的热工控制部分由受托方负责。建构筑物部分：聚光集热系统、储热与换热系统的设备承包范围内的建筑物及构筑物，以及配套的全部钢支架、钢桁架、支吊架、梯子、平台、基础、扶手、各种标识标牌以及油漆的维护修复工作，由受托方负责。公用系统及其它：聚光集热系统、储热与换热系统范围内照明、通讯、信息、暖通、空调等由受托方负责。 3 运维组织机构根据委托方委托的工作要求、内容及范围，结合中控德令哈10MW太阳能热发电项目生产运行管理、设备维护工作的实际经验，同时兼顾项目人员精干精简的原则，综合进行岗位设置及人员配置。 2.1项目组织机构受委托方将成立项目领导小组，作为本项目运维的领导机构，对本项目方案的实施，起监督、指导、协调、支持作用。项目部设置从事聚光集热系统和储换热系统的运行管理、设备维护及后勤管理人员。组织机构图如下：项目经理维护部运行部综合部管理员维护班长运行班长专业维护班组集控值班员集控巡操员图1组织机构图 2.2项目岗位定员本项目人员配置表如下：表1现场人员配置表序号工作岗位岗位任职要求人数备注一项目经理大学专科及以上学历，有五年及以上300MW电厂相关专业管理的经历，具备相应从业资格。 2 二维护部分 8 1 安全主管大学专科及以上学历，有三年以及以上电厂安全管理经验。 1 2 机务维修班班长大学专科及以上学历，高级工及以上技能等级，有三年以及以上系统机务检修班长工作经验，熟悉系统检修规程及系统设备的性能，能有效的组织设备的正常维护以及应对各类突发状况的检修。 1 3 机务维修班技术员大学专科及以上学历，高级工及以上技能等级，有五年以及以上系统机务检修工作经验，熟悉系统检修规程及系统设备的性能，有丰富的检修经验能熟练使用电脑，按要求及时上报各类报表以及按要求安排计划。 1 4 机务维修班班组成员大学专科及以上学历，有三年以及以上机务检修工作经验，熟悉系统设备，能正确使用各类检修工器具，具有焊工资质不少于2人，具有起重资质不少于1人，工作积极上进，能独立完成对设备缺陷的消除，具有团结协作的精神。 2 5 电控维修班班长大学专科及以上学历，高级工及以上技能等级，三年及以上相应岗位工作经验。了解运行规程及运行的知识技能，掌握电气、热控设备检修相关经验，能够对现场出现的各类缺陷及时消除，能够按检修标准完成日常维护工作。 1 6 电控维修班技术员大学专科及以上学历，高级工及以上技能等级，三年及以上相应岗位工作经验。掌握电气、热控设备检修相关经验，能够对现场出现的各类缺陷及时消除，能够按检修标准完成日常维护工作。 1 7 电控维修班班组成员大学专科及以上学历，年龄在40岁以下，身体健康，掌握电气、热控设备检修相关经验，能够对现场出现的各类缺陷及时消除，能够按检修标准完成日常维护工作。 1 三运行部分 6 1 聚光集热系统本科及以上学历，具有光热电站调试或运行1年以上工作经验 2 运行指导驻场技师 2 储热与换热系统本科及以上学历，具有光热电站调试或运行1年以上工作经验 2 运行指导驻场技师 3 巡操人员大专及以上学历，高级工及以上技能等级，三年及以上相应岗位工作经验。了解运行规程及运行的知识技能，能够对现场出现的各类缺陷及时发现，能够按运行标准完成日常运行工作与事故处理时的配合操作工作。配置人员数量必须能够满足现场工作需要。 2 四其他人员 1 含综合、后勤管理人员共计：17人 2.3各级人员岗位职责项目经理岗位职责 1）作为公司授权代表，全权履行本项目运维合同职责，是本运维项目的承包商代表，代表公司在整个运维过程中接受业主的各项指令；在授权范围内负责与业主的沟通协调，解决运维中出现的问题。 2）按照“项目经理责任书”的要求履行责任和义务；协助公司进行项目的检查、鉴定和评奖申报；发现和处理突发事件。 3）根据项目特点经授权组建项目部，确定项目管理模式，规定部门职责和管理人员分工。 4）全面负责本运维项目的进度、质量、安全、成本、效益、服务和现场文明施工，建立质量管理体系和安全管理体系并组织实施；组织好各单位、各部门全面完成运维任务，实现合同目标，创优质、铸精品。 5）代表公司实施本运维项目工程管理，贯彻国家以及地方法律、法规、方针、政策和强制性标准，执行公司的管理制度，运维公司的合法权益。 6）组织编制项目管理实施规划；对进入现场的生产要素进行优化配置和动态管理。 7）参与本运维项目竣工验收，准备结算资料和分析总结，接受审计。 8）协调处理好与甲方的各种业务关系；代表公司参加甲方组织的各种重要会议。 9）完成公司安排的其它工作。项目总工岗位职责 1）负责贯彻落实国家、行业和公司制定的各项技术标准和技术管理运行制度。 2）全面负责本运维项目的技术工作，确保项目部质保体系和安保体系正常运行，主持重大项目的技术交底工作。 3）负责组织编制和审核项目部各项安全质量管理制度和重大施工技术方案。 4）负责审定本运维项目技术改造，材料代用，设备消缺的意见，检查实施情况，组织编制审定安全技术措施。 5）编制审查消缺计划，组织制定完成计划的技术措施。编制项目部员工培训计划、方案，负责组织培训计划的实施。 6）负责本运维项目质量管理工作和二级质量检查验收，参加重要工序的检查验收。 7）负责推广新技术，使用新工艺、新材料，组织编制本运维项目的技术革新计划和指导“QC”小组的各项活动。 8）检查项目部重要工器具、量具、仪表的使用和运维。 9）参加机组日常运维中分部试运，整套启动的组织工作，负责竣工资料的验收、移交。 10）代表项目部参加甲方组织的重要技术质量会议。 11）完成公司安排的其它技术管理工作。项目副经理岗位职责 1）认真贯彻执行国家、行业及地方政府的有关法律、法规、行业标准和公司的各项规章制度。 2）具体负责本运维项目的进度、质量、安全、成本、效益、服务和现场文明施工，建立质量管理体系和安全管理体系并组织实施。 3）负责按照承包合同，组织制定本运维项目各项工作计划，协调解决日常运维中出现的各项问题，监督各单位、各部门全面完成运维任务，实现合同目标，创优质、铸精品。 4）管理监督公司与各分包单位签订的分包合同的执行。 5）协调处理好与甲方的各种业务关系；代表项目部参加甲方组织的生产协调会。 6）完成公司安排的的其他施工管理工作。专业主管岗位职责 1）认真执行公司、项目部制定的各项管理规定、规范及工作标准。 2）在项目部的领导下，全面负责本专业各项工作的进度、质量、安全和现场文明施工。 3）具体负责本专业施工人员调配，协调各工种的配合工作。 4）专业主管为本专业第一安全负责人，执行《安全管理规程》中施工负责人的安全职责。 5）负责本专业各项运维工作的质量控制，对施工中遇到的质量问题有教育、监督、检查和处理的责任和义务。 6）完成项目部安排的其它施工管理工作。专职安全员岗位职责 1）认真贯彻落实国家、行业颁发的有关安全工作的各项规章、规程以及公司、运营检修中心制定的具体奖惩实施细则。 2）负责本运维项目部安全生产的宣传工作和安全知识教育工作，组织运维项目员工上岗前的安全考试。 3）掌握项目的安全施工情况，对违章作业和事故隐患及时制止和消除。 4）负责运营检修中心各类安全管理台帐的记录。 5）参加各项工作开工前的安全技术交底，参加重大安全施工措施的讨论，参与安全技术措施的制定，并督促检查安全技术措施的执行。 6）参加安全事故的分析和处理。 7）指导、监督施工人员正确使用安全防护用品和劳动保护用品。 8）代表项目部参加甲方安全管理部门组织的专题会议和安全检查。 9）完成运营检修中心及运维项目部安排的其它安全管理工作。班长岗位职责 1）认真执行公司、项目部制定的各项管理规定、规范及工作标准。 2）严格按电厂缺陷管理规定及工艺纪律处理问题，保证运维及消缺质量。 3）在专业主管的带领下，做好本班人员、机具、材料调配，全面完成本班各项运维任务。 4）班长为本班第一安全负责人，执行《安全管理规程》中班长的安全职责。 5）负责本班各项运维工作的质量控制，对施工中遇到的质量问题有教育、监督、检查和处理的责任和义务。 6）完成项目部及本专业安排的其它工作。技术员岗位职责 1）贯彻执行国家、行业和公司有关施工生产、技术管理的法规、规定和标准。 2）在项目总工的领导下，全面负责本专业的技术工作，协助本专业施工负责人完成本专业所有检修任务，在技术业务上接受项目总工（技术负责人）的直接领导。 3）编制施工技术措施，负责本专业相关图纸绘制，负责本专业技术交底工作。 4）负责处理本专业设计变更，材料代用问题，办理设备消缺报告及提出处理方案。 5）负责本专业甲供材料、工器具计划提出，办理审批领用手续。 6）负责本专业自购材料、工器具计划提出，办理审批领用手续。 7）参加本专业质量管理，完成一级质量验收，整理、汇总施工记录，提供竣工移交技术资料。 8）负责编制本专业安全技术措施和事故预防技术措施，参加事故调查分析，填写事故报告。 9）监督本专业运维人员按运维工艺文件进行运维与施工，对违犯工艺的人员应提出批评并向上级报告。 10）负责发动本专业开展技术改进和合理化建议活动，积极推广使用新技术、新工艺、新设备,并负责本专业QC小组活动的有关工作。 11）完成项目部及本专业安排的其它工作。 4 运维承诺受委托方承诺根据技术规格书中要求，承担乙方范围内的责任和义务，满足机组维修质量管理要求，服从甲方设备管理部门的日常管理。坚决贯彻执行甲方关于安全生产的一系列方针、政策、法规、条例和规定，采取一切必要措施和手段强化维修安全管理，提高安全维修水平，确定严格的安全维修秩序以保证现场人员和设备在维修工作中的安全与健康。在现场维修工作过程中，接受甲方安全各项考核制度和甲方管理人员的安全监督。遵守国华公司和甲方有关文明生产的文件、规定和核办法。承诺提供运维所需的备品备件、设备轮换备件、事故备件、一般消耗性材料的供应方式及仓储管理。承诺最大限度向甲方提供有关设备运行、维修的技术文件、标准、图纸、产品说明书等技术资料，并编制检修维护手册提供给甲方（包括纸质版与可编辑的电子版）。现场运维将安排具有丰富经验的检修人员和技术人员。承诺根据技术规格书中要求，完成日常维护项目质量管理要求，安健环要求，过程及管理要求。响应标书中各项考核条款，包括安全指标，质量指标，进度指标，现场过程管理指标，可靠性和经济性指标，项目执行日常评价考核项目及标准。制定符合工程特点的培训计划和培训管理制度，合理安排培训时间，对电厂运行员工实施系统化、规范化、科学化的培训。培养一支“素质高、能力强、技能精”，符合业主生产技术管理发展战略的员工队伍，使发包方运行人员能熟练操作设备及系统，使发包方检修维护人员能了解设备及系统构造、工作原理、故障处理方法、维修及检修方法。本工程承诺在项目移交业主之前，组织设计、生产厂家、调试单位等对业主生产人员进行培训，组织考试，确保业主方工作人员熟悉系统及相关技术要求并能够熟练操作设备。对于项目的新技术的特殊培训，我们承诺将全面协调各方面资源，组织人员进行特别培训，达到运行人员的操作要求。专门针对本项目成立服务中心，设24小时联系电话和传真，专门负责处理工程移交后所出现的各种问题，做好后期服务，确保工程问题及时得到解决，让业主满意。在机组有效寿命期间，随时提供咨询与服务，积极协助业主解决各类问题。按电厂的要求为机组生产运行提供必要的设备档案相关资料，反事故措施及有关运行方面可参考的规章制度。及时处理机组运行期间出现的问题，不需要赶赴现场即能处理的问题，12小时内给予答复；需要赶赴现场处理的问题，48小时内派人赶到现场处理。在机组有效寿命期间，承诺提供机组运行期间的运行、维护、检修服务，承诺在业主遇到运行、维护、检修方面不能解决的问题时，提供技术支持。 5 运维内容 5.1运行内容根据系统工艺流程，聚光集热和储换热系统运行分为镜场、吸热系统和换热系统三个部分，每个部分配置一个运行操作人员。 5.5.1镜场镜场一定数量的定日镜、红外热像仪和相关辅助设备。镜场通过定日追踪把太阳能聚光反射到熔盐吸热器上，熔盐吸热器通过吸热把太阳能转换为熔盐的热能。熔盐镜场的能量受天气影响，DNI会随天气波动，吸热器接收的聚光反射能量随之波动，吸热器表面温度也随之会发生较大的波动。因此，吸热器红外热像仪的主要功能是监控吸热器的表面温度（包括最高温度、平均温度和最低温度）以及吸热器表面温升速率以确保吸热器运行安全。镜场的相关辅助设备包括DNI仪器、风速风向仪、云监控系统、吸热器光斑监控相机等，它们的功用主要是辅助熔盐镜场的操作。DNI仪器用来实时测试当下的DNI值，以此计算出熔盐吸热器可接收的最大能量和熔盐吸热器运行过程中目前接收的能量。风速风向仪用来实时测试当下的风速和风向，其反馈值用来指导镜场和吸热器的操作，风速过大对镜场和吸热器的安全运行有影响。云监控系统用来监控和预测天空中云层的状态，它和DNI仪器的反馈值一起来预测天气情况，以此来指导镜场的操作。吸热器光斑监控相机主要用来监控熔盐吸热器上的光斑情况，也可反馈天空中云的状态，当有云时，会遮挡住熔盐吸热器的光斑。镜场操作人员负责镜场日常运行，包括镜场追日轨迹确认，镜场能量控制，镜场开关场操作，定日镜校正和异常情况下紧急处理等。并配合镜场清洗和检修人员进行操作。 5.5.2吸热系统吸热系统是光热转换热关键设备，其主要功能是将镜场聚光能量，转换为热能，并通过熔盐介质输出。吸热系统一般由上升管、吸热器本体、下降管和相关的阀门仪表、电伴热系统组成。吸热器本体一般分为两个回路，主要用于平衡不同时刻吸热器表面能量差异，每个回路由多个模块串联，每两个模块由一定数量的高镍合金吸热管并联组成。吸热器运行时表面能流密度最高值达1MW/m2以上，因此运行过程中需通过红外热像仪严格监控吸热器表面温度，到发现超温时及时通过镜场能量和熔盐流速进行调整。吸热系统操作人员负责熔盐吸热器启动，进盐，出口熔盐温度控制，疏盐和异常情况下紧急处理等。 5.5.3储换热系统储换热系统主要功能是储存熔盐，并将热盐能量通过换热系统传递给水，产生高温高压蒸汽进入汽轮机发电。一般由冷盐熔盐储罐、冷热熔盐泵、再热器、过热器、蒸发器、预热器和相关的管道、阀门仪表和电伴热系统组成。由于换热系统产生汽轮机直接进汽轮机发电，因此换热系统运行需与汽轮机运行关联起来，包括预热、暖管、冲转、升负荷和满负荷过程，与之匹配换热系统需产生负荷各阶段要求的蒸汽参数和流量。夜间停机时换热系统保持待机状态，因此换热系统处于热态，通过熔盐循环维持蒸发器内压力。换热系统操作人员负责换热系统冷热态启动，换热系统运行压力和温度控制，换热系统夜间待机和异常情况下紧急处理等。 5.2检修内容 5.2.1物质准备 1、机具配置检修维护期间，业主提供随机的专用工具、仪器、仪表，行车、电动葫芦等固定安装的起吊设施。其它机具、工具由我方配备。 2、工具配备计划表2机组维护常用工具清单 (1) 转动类 1 角磨机 Φ100 84台可装磨光片 2 角磨机磨机 Φ125 31台 3 内磨机 31台可配钢磨头 4 手电钻手电钻 Φ3-13 2台钻头 5 大功率吸尘器 1台 6 卷扬机 3t 1台 7 切割机 400、380/220v 1套 8 气动扳手大、小力距各2套含套筒 (2) 焊接类 1 电焊机 380V 63台逆变 2 焊钳 C352 105套 3 手持式面罩(带玻璃) 105套 4 烤把大号 42套 5 割把中号 105套 6 乙炔表 105套 7 氧气表 105套 8 等离子切割机 LG-80 1套 (3) 扳手类 1 轻型套筒 S10到S32 42套 28件 2 重型套筒 S22到S75 42套 19件 3 活扳手 6" 62套 8" 62套 10" 62套 12" 82套 15" 82套 18" 62套 4 梅花扳手 M6-M3241 各42套 5 敲击开口扳手 M36-65 各1套 6 敲击梅花扳手 30，32、36，41，46，50，55、60、65 各42把 75、80、85、90 各1把 7 烟袋扳手 24、27、30、36、41、46、50、55 各1把 8 内六方 S3到S27 3套 9 管钳 18′、12′ 各1把 10 链子管钳 50-150 2把 11 老虎钳、斜口钳各2把 (4) 起重类 1 倒链 1T 10台 2 T 10台 5 T 6台 10 T 4台 23 液压千斤顶 1套 1套含液压泵、胶管，10t、30t、50t液压千斤顶各2个 34 钢丝绳头 8.7 4对长度根据需要定 17.5 8对 21.5 10对 32.5 4对 36.5 4对 43 4对 52 2对 45 尼龙绳头 φ10、φ20 各30米可采购尼龙吊带 56 麻绳 φ20、φ30 各50米 67 吊环 М8、М10、М12、М16、М18、М20、М24、М30 各62个 М36、М42、М48、М64、М30 各42个 78 卡环 1t、2t、5t、10t 各42个 20t 2个 89 定滑轮组 5t、10t 各42个动滑轮组 5t、10t 各42个 (5) 电源等 1 电源盘 220V 105个 2 碘钨灯 2010套 3 行灯变 12v-36v 42台 4 行灯 24v 若干数量可现场购买 5 电焊线 6300米 6 电源线 6300米三芯电缆（6）、常用类 1 工具柜 63个自制 2 台钳台 150 2个 3 桌虎钳 120 2个 4 研磨平板 300X200X75 2个 600X450X120 2个 5 拉马 100、150、200、250、300、350 各两套 6 切管器 25-80 2套 7 榔头 2P 105把 8P 84把 8 样冲 80 63件 9 紫铜棒 Φ30X300 42 10 紫铜棒 Φ50X300 42 11 平刮刀 105 半圆刮刀 2把三角刮刀 2把 12 平锉刀粗、细、油光各63把 1大1小半圆锉粗、细各4把三角锉粗、细各4把 13 錾子 200、300 各105把 14 丝锥 M4、5、6、8、10、12、14、16、20、24、27、30、36 各42套 18、22、M33 各21套细牙丝锥 M10（12、16）X1，M20（27、33）X2、 M36（39、42、45、48、52）X3 各21套 15 圆板牙 M8、10、12、16、20、24 各21套 16 撬杠 1000mm 42根 600mm 24根铜撬杠 1000mm 21根 600mm 21根 17 锯弓可调 63把 18 钢丝钳 200 63把 19 尖嘴钳 180 42把 20 民用剪刀 1号 63把 21 铁皮剪刀 42把 22 螺丝刀 “一”字 126把大中小各4把 “十”字 126把大中小各4把 23 油盘 600X450 84个 1000 X600 84个 24 钢字号数字 21套字母 21套 25 塑料油桶 25升 63个 26 空心冲 8、10、 12、 14、 16、21、25、28 各2个 27 V型铁 150×125×45mm 6件 28 线锤 0.25kg 2件 29 油石 50X75X200 4件 30 螺丝千斤顶 Tr32X6，高45（65）各105套加工 31 拔销器 2套加工 32 斜垫铁 120x 50x5 126块现场根据需要加工 200 x 60x7 126块 33 手动液压弯管器大、小各2套 34 套丝机 2寸 1台（7）、量具类 1 钢板尺 1m、500mm 各2个 2 外径千分尺 0-25 2套外径千分尺 25-50 2套若配齐：50-75、75-100、100-125、125-150、150-175、175-200、200-225、225-250、250-275、275-300、300-400、400-500各需1套 5 内径千分尺 50-600 2套 6 游标卡尺 0-300 42把 0-150 21把 0-500 1把 7 深度游标卡尺 0-300 21把 8 塞尺 150 105把 200 105把 500 2把 8 合像水平仪 0.01mm/m 2台 9 框式水平仪 200、0.02mm/m 2台 12 百分表 0-10mm 122块 0-3mm 42块 13 磁力表架（百分表用） 168套 14 盒尺 2米、5米各63把 50米 1把 15 螺纹样板公制 63套英制 63套 16 角尺 200X125 2件 17 铁水平 L=300、400 各2把 18 楔形塞尺分度0.02mm 1套测量范围0-30，由有2-3把组成 19 塞规 1.5、2、3、4、5、6、8、10、15、20 各2件加工 20 内外接卡尺 300cm 各2件（8）、其他类 1 手摇试压泵 2.5MPa 2台 2 红外测温仪 2台 3 接触式振动表 4块 4 数字万用表 9801A 4套 5 兆欧表 4套 6 摄像头带灯，20米线 1套自制（9）、耗材类（不限于此）序号名称序号名称 1 白布 51 记号笔 2 破布 52 螺栓松动剂 3 纱布 53 清洗油箱或滤网用的面粉 4 白绸布 54 塑料管 5 棉纱 55 电焊黑玻璃 6 布块 56 石棉布 7 金相砂纸 57 胶布 8 砂纸 58 铜皮 9 密封胶 59 不锈钢皮 10 密封胶条 60 红铅粉、黑铅粉、红丹粉 11 石棉垫 61 直磨头 12 各类焊丝 62 橡胶垫 13 焊把线 63 绝缘板 14 焊把线 64 拉铆钉 15 电焊条 65 扎丝 16 高效清洗剂 66 电池 17 锯条 67 扎带 18 角磨机片 68 氧气 19 角磨机片 69 乙炔 20 毛刷 70 氩气 21 钢丝刷 71 氮气 22 临时电源电缆 72 打扫卫生用具 23 行灯线 73 电气胶带 24 行灯灯头 74 黄腊带 25 灯炮 75 绝缘自粘胶带 26 塑料布 76 防水胶带 27 松锈剂 77 厚漆 28 松香水 78 自动喷漆黄、绿、红、黑 29 铁丝 79 蜡木杆 30 钢丝刷轮 80 带电清洗剂 31 汽油 81 凡士林 32 煤油 82 抛光机片 33 生料带 83 切割机片 34 铅油 84 砂轮片 35 麻丝 85 麻绳 36 金属清洗剂 86 橡胶手套 37 酒精 87 油石条 38 黄腊绸布 88 羊毛毡 2m×1m δ=20mm 39 保险丝 89 垃圾袋 39 透明胶带 90 石棉纸板 40 乙醇 91 石棉橡胶板 δ=2mm 41 丙酮 92 耐油石棉板 δ=3mm 42 塑料布 93 石棉绳 Φ10 43 螺栓锁固剂 94 黄铜棒 44 白色硅胶 95 紫铜棒 45 耐油胶珠 96 X光软胶片 46 电气设备清洗剂 97 探伤用斜探头 47 青稞纸 98 氟橡胶条 48 无水酒精 99 铁丝网 49 清洗剂 100 堵漏胶 50 石笔 101 其它零星 5.2.2定日镜检修定日镜是一种进行定日和追日动作的机构，包括电控部分和机械部分。定日镜机械部分由太阳能反射镜，镜子支架，连接座，电动推杆，回转减速机和立柱组成。定日镜控制器是定日镜的控制部件，安装于定日镜的控制箱体中，用于驱动定日镜中的电机，实现定日镜的转动。表3定日镜常见故障维护故障现象操作对象备注镜体镜面破损更换反射镜找零失败 1）水平角检查电动推杆； 2）方位角检查减速机上的感应开关 3）电机线和零位开关线在电路板上的安装位置是否正确，是否一一对应； 4）方位磁钢放置方向是否错误； 5）零位开关是否故障；精度超差检查电动推杆和回转减速机侧隙、检查立柱是否松动漏油更换漏油设备系统搭建完成后，模块上电后对应电机没有转动 1）系统是否有正确的组态 2）系统是否已上电 3）模块通讯是否正常； 4）模块地址是否与其他模块冲突。注：定日镜维护需由经培训合格或专业人员进行维护。表4定日镜日常维护措施维护方法维护方法维护周期备注减速机与立柱8颗M12螺栓检查是否有松动、断裂等现象，采用专用扳手紧固（扭矩值：141～167Nm）或更换。每1年一次减速机与连接座9颗M10螺栓检查是否有松动、断裂等现象，采用专用扳手紧固（扭矩值：81～96Nm）或更换。每1年一次连接座与轴承上盖4颗M12螺栓检查是否有松动、断裂等现象，采用专用扳手紧固（扭矩值：141～167Nm）或更换。每1年一次转轴与镜子支架8颗M10螺栓检查是否有松动、断裂等现象，采用专用扳手紧固（扭矩值：81～96Nm）或更换。每1年一次推杆连接片4颗M8螺栓检查是否有松动、断裂等现象，采用专用扳手紧固（扭矩值：25～30Nm）或更换。每1年一次插销M12螺母检查是否有松动等现象，采用专用扳手紧固（扭矩值：78～104Nm）或更换。每1年一次支梁Ⅱ、Ⅲ与支梁Ⅰ16颗M8螺栓检查是否有松动、断裂等现象，采用专用扳手紧固（扭矩值：25～30Nm），不可更换。每1年一次当该螺栓失效时需取下镜体对其进行调整。支梁Ⅰ与副梁、副梁与支梁Ⅱ、Ⅲ铆钉检查是否有松动、断裂等现象。每2年一次当该铆钉失效时需取下镜体对其进行调整。调整片与粘接片80颗M6螺栓检查是否有松动、断裂等现象，采用专用扳手紧固或更换。每2年一次金属件表面表面清洁后采用专用喷剂对损伤处进行补漆每3年一次 5.2.3吸热器检修吸热器日常检查内容如下：（1）检查吸热器管壁温度最高区域的管子，是否有过热、胀粗或鼓包现象；（2）检查吸热管易于磨损处的磨损情况；（3）检查吸热管的弯曲程度；（4）检查吸热管是否有烧损、变形、偏移等缺陷；（5）检查吸热器的支持装置，是否有开裂、变形等缺陷；（6）检查吸热器的膨胀情况，管子膨胀是否受阻，膨胀是否自由；熔盐吸热器主要通过塔顶吊进行检修和维护。当吸热器管屏出现故障时，更换备用管屏。图2吸热器示意图由于吸热管采用进口镍基合金材料，当需要现场焊接时，我公司将派业务能力强、经验丰富的焊接技术人员负责该工程的焊接技术工作，参与该工程的焊接质量检查人员、无损检测人员、焊工及热处理人员均按照有关的标准和规程考核，取得相应项目的资格证书。 5.2.4熔盐泵检修熔盐泵日常维护内容如下：泵体检查内容及要求（1）耐磨轴承（轴承座）检查，一般运转不超过3000小时检查；（2）联轴器/三角皮带驱动装置检查时间间隔一般运转不超过4000小时检查；（3）轴承寿命：理想情况下电机轴承寿命可达40000小时，在电机承受允许的径向和轴向负荷时，电机轴承寿命至少可达20000小时；（达到该寿命电机工作环境温度不高于40℃）；（4）电机工作环境温度超过40℃以后，每升高10℃，润滑脂的寿命降低一半；（5）润滑脂寿命和再润滑周期：机座号“80mm~90mm”范围内的电机，在轴承寿命期内润滑脂无需更换；机座号“100mm-250mm”范围内的电机，当电机运行在额定电压和频率下、环境较好条件下，在轴承寿命期内润滑脂无需更换；当环境比较恶
