喷淋竣工资料资料.doc

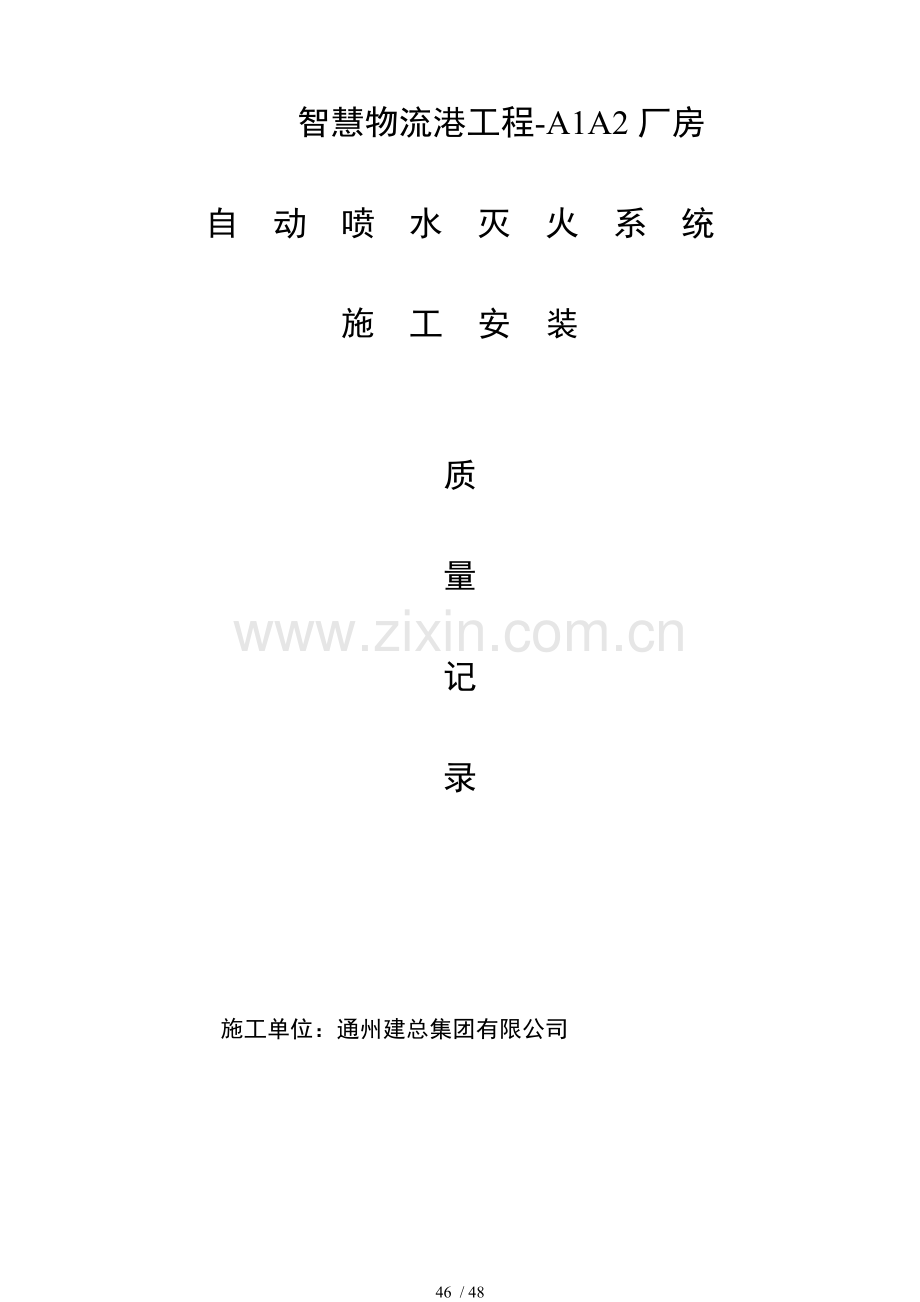

智慧物流港工程-A1A2厂房

自 动 喷 水 灭 火 系 统

施 工 安 装

质

量

记

录

施工单位：通州建总集团有限公司

目 录
序号
资料名称
编号
页数
1
建筑工程消防设计审核意见书

2
自动喷水灭火系统质量保证资料核查表
B—1

3
图纸会审记录
1

4
设计变更明细表
2

5
技术交底记录
3

6
施工技术核定单
4

7
施工组织设计（方案）
5

8
开工报告
6

9
设计材料相关证件汇总表
7

10
设备开箱检查记录
8

11
材料检查记录
9

12
自动喷水灭火系统喷头抽样检查试验记录
B-2

13
自动喷水灭火系统报警阀组检查试验记录
B-3

14
自动喷水灭火系统阀门抽样检查试验记录
B-4

15
自动喷水灭火系统管道安装检查记录
B-5

16
自动喷水灭火系统管道支架制作安装检查记录
B-6

17
自动喷水灭火系统管道试压记录
B-7

18
自动喷水灭火系统管道冲洗记录
B-8

19
自动喷水灭火系统管道防腐记录
B-9

20
自动喷水灭火系统管道保温记录
B-10

21
自动喷水灭火系统管道隐蔽验收记录
B-11

22
消防配电线路敷设检查记录
10

23
消防配电线路隐蔽验收记录
11

24
自动喷水灭火系统水源设施安装检查记录
B-12

25
自动喷水灭火系统水泵安装检查记录
B-13

26
自动喷水灭火系统稳压装置安装检查记录
B-14

27
自动喷水灭火系统水泵接合器安装检查记录
B-15

28
自动喷水灭火系统报警阀组安装检查记录
B-16

序
号
资 料 名 称
编号
页数
26
自动喷水灭火系统水流指示器安装检查记录
B-17

27
自动喷水灭火系统喷头安装检查记录
B-18

28
自动喷水灭火系统末端试水装置安装检查记录
B-19

29
自动喷水灭火系统水泵试验记录
B-21

30
自动喷水灭火系统末端试水装置放水试验记录
B-23

31
自动喷水灭火系统报警阀组动作试验记录
B-24

32
自动喷水灭火系统联动试验记录
B-25

33
自动喷水灭火系统调试报告
B-26

34
自动喷水灭火系统自检报告
B-27

35
竣工报告
12

36
设备移交清单
13

100 / 48
自动喷水灭火系统质量保证资料核查表
工程名称
智慧物流港工程-A1A2厂房
建设单位
江苏铭源物流有限公司
施工单位
通州建总集团有限公司
核查日期
年 月 日
类别
项 目
份数
核 查 情 况
前期
图纸会审、技术交底记录
2
齐全
设计变更、技术核定单

施工组织设计（方案）
1
齐全
开工报告
1
齐全
出厂检验
设备（材料）相关证件汇总表
1
齐全
设备（材料）检查记录
1
齐全
隐蔽验收记录
管道隐蔽验收记录
1
齐全
消防配电线路隐蔽验收记录
1
齐全

安装检查试验
记录
各类安装检查记录
6
齐全
各类测试、试验记录
6
齐全
调试报告
1
齐全
自检报告
1
齐全
竣工报告
1
齐全
设备移交清单
1
齐全
其他

核查意见：

符合验收要求

技术负责人

质 检 员

图纸会审记录
工程名称
智慧物流港工程-A1A2厂房
建设单位
江苏铭源物流有限公司
设计单位
无锡轻大设计研究院有限公司
施工单位
通州建总集团有限公司
会审地点
施工现场
会审日期
年 月 日
会审主题

图纸会审内容
1、 施工图是否完整、齐全；
2、 施工图和设计资料是否有不符合消防规范和国家有关规范；
3、 明确各单位之间的协作、配合关系，以及建设单位可以提供的施工条件；
4、 议定施工计划，明确施工期限。
议

定

事

项
1、 施工图完整、齐全；
2、 施工图和设计资料符合消防规范和国家有关规范；
3、 明确了各单位之间的协作、配合关系，以及建设单位可以提供的施工条件；
4、 议定了施工计划，明确施工期限。
设 计 单 位 代 表

建设(监理)单位代表

施 工 单 位 代 表

注：设计修改应由设计单位另发变更通知单。表内不够填写时，可附后。
第 册第 页
自动喷淋灭火系统 技术交底记录 编号：3
工 程 名 称
智慧物流港工程-A1A2厂房
建 设 单 位
江苏铭源物流有限公司
分项工程名称
自动喷淋灭火系统
施 工 单 位
通州建总集团有限公司
技

术

交

底

内

容
1、 严格按图纸设计和现行规范要求进行施工。
2、 采用镀锌钢管，DN100以下为丝扣连接，DN150为沟槽连接，对预制的管道做好标记。
3、 丝扣连接：安装前认真检查丝牙和管件，应光滑、均匀、无脱丝、无砂眼，安装时丝牙咬合应良好，不得偏斜，并留有两至三扣，管口麻丝及时清理。
4、 沟槽连接：管子压槽前管口应无变形、平滑，压槽时槽深应符合要求：DN100为1.4mm~1.6mm、DN150为1.8mm~2.0mm，安装前应检查管口焊缝，不得有裂纹、毛刺。管口之间应相互平行贴紧，橡胶圈应无损伤、变形、油垢。
5、 按图纸设计标高进行安装。
6、 支吊架按图集《管道支架及吊架》S161规范制作安装，并固定牢靠。
7、 道油漆时，应将表面清理干净，厚度均匀，色泽一致。
8、、喷淋泵安装；按设计规范定位，中心线误差应小于2mm；吸水管上的控制阀在水泵调定基础之后再进行安装，其直径不小于水泵吸水口直径，与阀件连接组装时应安装补偿装置。
参加人员

技术负责人

交 底 人

记 录 人

交底日期
年 月 日
第 册第 页

施工组织设计（方案） 编号：5
工程名称
智慧物流港-A1A2厂房
建设单位
江苏铭源物流有限公司
设计单位
无锡轻大设计研究院有限公司
施工单位
通州建总集团有限公司
施工组织设计（方案）：
一、 根据业主要求，按设计和验收规范进行组织施工。
1、 施工前组织施工人员熟悉图纸和设计单位，监理单位搞清图纸会审，制定施工方案，及时进行技术交底，使施工人员做到心中有数，责任到人，在施工过程中，现场技术责任人不得擅离现场。
2、 建立各班管理人员质量安全岗位责任制，质量检验制度，严格工序管理，做好隐蔽工程的质量检查和记录，及时进行验收签证。
3、 加强材料管理，认真搞好预算，合理安排，科学运用。所购进材料需符合国家验收标准，质保书合格证齐全。在自检合格后报监理验收，方可进行安装。
4、 施工程序：图纸会审、熟悉图纸、材料进场及检验、管道预制、管道放线、管道组装、管件组装、管道试压、管道冲洗、防腐保温、交底使用。
5、 管道预制：分为丝接组、压槽组。
6、 电气设备的使用应严格按其安全技术操作规程进行。
二、 1镀锌管DN100以下为丝接，DN150以上为沟槽式连接。
2、1.1丝扣连接；套丝前管口不得有凹痕，套丝机不得缺油DN65以上管子分二至三次套，丝扣松紧应适量，丝牙光滑，均匀，不脱丝，连接时不得偏僻，并留有2-3扣，管口麻丝应清理干净。
2.1.2沟槽连接：压槽前要求管口无变形，平滑。压槽时管子应水平且压槽机轴中心线相互平行。注意压槽深度，DN150-100分为1.8~2.0mm，1.4~1.6mm。连接时管口及压槽处应无毛刺，光滑无裂痕。管件清理干净后，橡胶圈均匀地套在平直的管口上，且应相互平行。并涂上清洁剂，然后将卡箍螺栓对称拧紧均匀。
2.1.3 在总管上安装机械三通时，管子与开孔机应中心线相互垂直，方可开孔，毛刺清理口方可安装，安装机械四通时应相互垂直。
2.3管道预埋。
按图纸设计要求在各专业不交叉的条件下规划好所挖土地段。找出管中心标高的安装
基准点，管口应平整，管线之间应平行平直，其连接处在分段试压合格后，分别紧固。
2.4管道运输。
运输时应对预制管件和标记加强保护，不得有凹陷变形，以便对号入座，正确安装。
2.5管道试压
管道、管件安装及预埋安装应按规范进行水压试验。以自来水为介质自流注入，从管道上方排出空气，待有水流出后，关闭排气阀，用电动打压泵逐渐加压至工作压力检查各部件无渗漏为合格，并及时做好验收记录。
2.6管道冲洗。
系统管网在安装消火栓、喷头等附件前进行管道冲洗。在试压合格后分段进行，冲洗顺序先室外后室内，先地下后地上，室内部分的冲洗按配水干管，配水管，配水支管顺序进行。
冲洗前，对系统的仪表应采取保护措施，止回阀等须拆除，冲洗后立即复位。
冲洗水采用自来水，以管内可能达到的最大流量或≮1.5m/s流速进行，以进出口水的速度目测一致为合格。
2.7防腐 根据图纸设计和规范要求进行管道防腐，其连接处应留在5-10cm待安装试压合格后分别进行防腐和保护处理。2.8管道隐蔽预埋结束后，及时填写有关验收资料。
批准人

审核人

编制人

编制日期
年 月 日

自动喷淋系统 开工报告 编号：6
工程名称
智慧物流港工程-A1A2厂房
合同编号

建设单位
江苏铭源物流有限公司
工程造价

设计单位
无锡轻大设计研究院有限公司
计划工期

施工单位
通州建总集团有限公司
开工日期
年 月 日

工程内容

喷淋自动灭火系统的安装
序号
工 程 开 工 条 件
实 际 情 况
1
施工图会审、技术交底情况
已交底
2
施工组织设计（方案）批准交底情况
施工组织方案已批准
3
施工图预算编制情况
预算已完成
4
物资供应、设备材料落实情况
此项工件已落实
5
三通一平、土建条件情况
已满足施工条件
6
施工机械设备落实情况
设备已落实
7
劳动力落实情况
劳动力配备合理
8
安全技术措施落实情况
安全技术措施已落实
9

备注

建设(监理)单位：（章）

代表： 年 月 日

施工单位：（章）

代表： 年 月 日
第 册第 页
设备、材料相关证件汇总表 编号：7
工程名称
智慧物流港工程-A1A2厂房
建设单位
江苏铭源物流有限公司
设计单位
无锡轻大设计研究院有限公司
施工单位
通州建总集团有限公司
序号
设备材料名称
规格、型号
单位
数量
生产厂商
供货单位
主要证件及编号
认可证
合格证
备案证
其他
1
镀锌钢管
DN25-DN100

有

2
湿式报警阀
DN100

有

检测报告

3
喷淋头
DN15

有

4
信号阀
DN100

有

5
水流指示器
DN100

有

技术负责人

质 检 员

填报日期
年　　月　　日
注：各种证件整理附后。 第 册第 页

设备开箱检查记录 编号：8
工程名称
智慧物流港工程-A1A2厂房
合同编号

建设单位
江苏铭源物流有限公司
设备名称

生产厂商

箱体编号

供货单位

开箱日期
年 月 日
设

备

检

查

情

况

1.包装情况：完好

2.设备外观：完好

3.零 部 件：完好

4.其 他：完好

相关
文
件
检
查
情
况

1.装箱单： 1 份 1 张 5.认可证： 1 份 1 张

2.合格证： 1 份 1 张 6.检测报告： 1 份 1 张

3.说明书： 1 份 1 张 7.备案证： 1 份 1 张

4.设备图： 1 份 1 张 8.其 他： 份 张

存在问题及处理情况

建设（监理）单位代表

供货单位代 表

技术负责人

质 检 员

第 册第 页

材料检查记录 编号：9
工程名称
智慧物流港工程-A1A2厂房
建设单位
江苏铭源物流有限公司
施工单位
通州建总集团有限公司
检查日期
年 月 日
序号
材料名称
规 格
型 号
生产厂商
单位
数
量
合格证
其他资料
结论
1
镀锌钢管
DN25-DN15-

齐全

符合要求
2
镀锌配件
DN25-DN100

齐全

符合要求

存在问题及处理：
技术负责人

质 检 员

第 册第 页
自动喷水灭火系统喷头抽样检查试验记录 编号:B-2
工程名称
智慧物流港工程-A1A2厂房
喷头总数

建设单位
江苏铭源物流有限公司
抽 样 比
1%
施工单位
通州建总集团有限公司
试验日期
年 月 日
序号
喷头名称
规格型号
生 产 厂 商
工作压力MPa
试验压力MPa
试验时间min
结论
1
洒水喷头
DN15

0.6
3
5
合格
2
洒水喷头
DN15

0.6
3
5
合格
3
洒水喷头
DN15

0.6
3
5
合格
4
洒水喷头
DN15

0.6
3
5
合格
5
洒水喷头
DN15

0.6
3
5
合格
6
洒水喷头
DN15

0.6
3
5
合格
7
洒水喷头
DN15

0.6
3
5
合格
8
洒水喷头
DN15

0.6
3
5
合格
9
洒水喷头
DN15

0.6
3
5
合格
10
洒水喷头
DN15

0.6
3
5
合格
11
洒水喷头
DN15

0.6
3
5
合格
12
洒水喷头
DN15

0.6
3
5
合格
13
洒水喷头
DN15

0.6
3
5
合格
14
洒水喷头
DN15

0.6
3
5
合格
15
洒水喷头
DN15

0.6
3
5
合格
16
洒水喷头
DN15

0.6
3
5
合格
17
洒水喷头
DN15

0.6
3
5
合格
18
洒水喷头
DN15

0.6
3
5
合格
19
洒水喷头
DN15

0.6
3
5
合格
20
洒水喷头
DN15

0.6
3
5
合格
21
洒水喷头
DN15

0.6
3
5
合格
第 册第 页

续 表 编号:B-2
序号
喷头名称
规格型号
生 产 厂 商
工作压力MPa
试验压力MPa
试验时间min
结论
22
洒水喷头
DN15

0.6
3
5
合格
23
洒水喷头
DN15

0.6
3
5
合格
24
洒水喷头
DN15

0.6
3
5
合格
25
洒水喷头
DN15

0.6
3
5
合格

试验方法及标准
喷淋头试验，数量抽查1﹪，但不得少于5只，试验压力为3.0Mpa，
试验时间不得少于3min，有一只不合格时，应再抽2﹪，有两只不合格时，不得使用该批喷头。以无渗漏、无损伤为合格。
试验经过及问题处理：
在特制的管道上，每批安装12只喷淋头，以水为介质用电动试压泵缓慢升压至试验压力，保压5min，以无压降、无渗漏、无损伤为合格。试验过程中未发现问题。
建设(监理) 单 位

代 表：
技术负责人

质 检 员

第 册第 页
自动喷水灭火系统报警阀组检查试验记录 编号:B-3
工程名称
智慧物流港-A1A2厂房
建设单位
江苏铭源物流有限公司
施工单位
通州建总集团有限公司
生产厂商

试验介质
水
试验日期
年 月 日
序号
阀组名称
规 格
型 号
外观检查
工作压力MPa
试验时间min
试验压力MPa
压降
MPa
结论
1
湿式报警阀
DN150
完好
1.2
5
2.4
0
合格
1
湿式报警阀
DN150
完好
1.2
5
2.4
0
合格
1
湿式报警阀
DN150
完好
1.2
5
2.4
0
合格

试验方法及标准
在末端装置处放水，当报警阀进口水压力大于0.14Mpa、放水流量大于1L/S时，带延迟器的15~90S报警，不带延迟器的15S内报警。
试验经过及问题处理：
在末端装置处放水，流量大于1L/S时，报警阀警铃60S发出报警铃声。
建设(监理) 单 位

代 表：
技术负责人

质 检 员

第 册第 页

自动喷水灭火系统阀门抽样检查试验记录 编号:B-4
工程名称
智慧物流港工程-A1A2厂房
阀门总数
20
建设单位
江苏铭源物流有限公司
抽 样 比
10%
施工单位

试验日期
年 月 日
序号
阀 门 名 称
规格型号
生 产 厂 商
工作
压力(MPa)
强 度 试 验
严 密 性 试 验
压力(MPa)
时间(min)
压降(MPa)
结论
压力(MPa)
时间(min)
结论
1
闸阀
Z44T-10
郑州市庆华阀门厂
1.5
2.4
3
0
合格
1.76
1
合格
2
止回阀
H44T-10
郑州市庆华阀门厂
1.5
2.4
3
0
合格
1.76
1
合格

第 册第 页
续 表 编号:B-4
序号
阀 门 名 称
规格型号
生 产 厂 商
工作
压力(MPa)
强 度 试 验
严 密 性 试 验
压力(MPa)
时间(min)
压降(MPa)
结论
压力(MPa)
时间(min)
结论

试验经过及问题处理： 强度试验为阀门公称压力的1.5倍，持续时间为3 min；严密性试验为阀门公称压力的1.1倍，持续时间为1 min；
在持续时间内压降为0，密封面无渗漏。

建设(监理)
单 位

代 表：
技术负责人

质 检 员

第 册第 页
自动喷水灭火系统管道安装检查记录 编号:B-5
工程名称
星湖春天27-29#楼
建设单位
江苏星湖置业有限公司
设计单位
南通规划设计院有限公司
施工单位
江苏省华海消防南通分公司
安装日期
2006 年6 月 10 日至 2006年 12 月 28 日
检查日期
2006 年 12 月 30 日
管道编号
起 … 终
全 长
(m)
管 径
(mm)
材 质
外 观 检 查
连 接
管 道
坡 度
结 论
方 式
表 面
处 理
变 径
处 理
1
27#楼

DN25-DN150
Q235
完好
螺纹
消防红调和漆
异径接头
0.002
合格
2
28#楼

DN25-DN150
Q235
完好
螺纹
消防红调和漆
异径接头
0.002
合格
3
29#楼

DN25-DN150
Q235
完好
螺纹
消防红调和漆
异径接头
0.002
合格

第 册第 页
续 表 编号:B-5
管道编号
起 … 终
全 长
(m)
管 径
(mm)
材 质
外 观 检 查
连 接
管 道
坡 度
结 论
方式
表 面
处 理
变 径
处 理

存在问题及处理：

技术负责人

质 检 员

施 工 员

第 册第 页

自动喷水灭火系统管道支架制作安装检查记录 编号:B-6
工程名称
星湖春天27-29#楼
建设单位
江苏星湖置业有限公司
设计单位
南通规划设计院有限公司
施工单位
江苏省华海消防南通分公司
安装日期
2009 年 12月5日至 12 月10日
检查日期
2009年 12 月 10 日
施工依据
图纸及规范要求
制

作
简图（并说明要求）a、角钢∠50*5采用砂轮切割机切割；b、用Ф10钻头钻孔；c、焊缝饱满，清渣后防腐。

制

作
简图（并说明要求）a、顶部Ф10、Ф12孔用台钻钻孔；b、角钢下料用砂轮切割机，管卡与角钢边距4cm~5mm；c、去毛边，清渣后油漆。
焊接要求
焊接质量要求
加强高度（mm）（附图或标注）
焊缝饱满，不夹渣。

3mm~5mm
备 注
支吊架制作，切割钻孔应使用无齿锯或钻床，严禁使用气割。
管道编号
支 吊 架
防 晃 支 架
应设数量
安装数量
应设数量
安装数量
27#-29#楼
100
100
6
6

存在问题及处理：
技术负责人

质 检 员

施 工 员

第 册第 页
自动喷水灭火系统管道试压记录 编号:B-7
工程名称
星湖春天27-29#楼
建设单位
江苏星湖置业有限公司
施工单位
江苏省华海消防南通分公司
试验日期
2009年 12月 28 日
管道
编号
管径
材质
工作压力MPa
强度试验
严密性试验
介质
压力
MPa
时间min
压降MPa
结论
介质
压力
MPa
时间min
结论
1
25-100
Q235
1.0
水
1.6
30
0.02
合格
水
1.0
24
合格
2
25-100
Q235
1.0
水
1.6
30
0.02
合格
水
1.0
24
合格
3
25-100
Q235
1.0
水
1.6
30
0.02
合格
水
1.0
24
合格

试验经过及问题处理：以自来水为介质，自流注入，从管道上方排净空气，然后用电动加压泵逐渐加压至试验压力，检查各处无渗漏，强度试验稳压30min压降小于0.02 Mpa，严密性试验稳压24h。
建设(监理)
单 位

代 表：
技术负责人

质 检 员

施 工 员

自动喷水灭火系统管道冲洗记录 编号:B-8
工程名称
星湖春天27-29#楼
建设单位
江苏星湖置业有限公司
施工单位
江苏省华海消防南通分公司
冲洗日期
2009年 12 月 28 日
管道编号
管径
(MM)
材质
工作压力(MPa)
冲 洗
结 论
介质
压力(MPa)
流量(L/s)
流速
(m/s)
次数
27#楼
DN25-
DN150
Q235
1.0
水
1.0
4
>1.5
2
合格
28#楼
DN25-
DN150
Q235
1.0
水
1.0
4
>1.5
2
合格
29#楼
DN25-
DN150
Q235
1.0
水
1.0
4
>1.5
2
合格

试验经过及问题处理：

建设(监理)
单 位

代 表：
技术负责人

质 检 员

施 工 员
