机电综合管线布置原则
综合管线布置由于涉及各专业的施工，并且与工艺、安全、经济、维护等各方面相关，所以要求：

序号
原则
说明

1

小让大
越大越优先
如：本工程地下负一层排风排烟风管、DN250喷淋主管、1000*200、800*200、600*200强电桥架等大截面、大直径管线，由于占据的空间较大，如发生局部返弯，施工难度大，施工成本高，需要优先布置，尽量减少翻弯。

2

有压管道避让无压管道
如：本工程生活污废水排水管、雨水排水管、冷凝水排水管等都是靠重力进行排水，因此，水平管段必须保持一定的坡度，这是排水顺利的充分必要条件。所以当生活给水管道、消火栓系统给水管道、喷淋管道与以上无压管道交叉时，要采取翻弯、改变走向等方式进行避让。

3
上下层布置或交叉时，桥架应布置在上层，水管应布置在下层
如：本工程生活给水管、消防给水管、污废水及雨水排水管与桥架上下层布置时，水管尽量不要布置在桥架的上层，以避免管道的凝结水或因接头漏水而造成电气线路的损坏。

4

强、弱电桥架保持一定的间距布置
如：本工程弱电桥架中包括电话及网络、有线电视、可视对讲、视频监控、车库管理、离线巡更、周界防卫报警和其它建筑智能线路等易受强电线路电磁场的干扰，因此弱电桥架应与强电桥架保持一定的距离。在本次投标深化设计中，我们将地下负一层同走向强弱电桥架的间距布置成300mm、交叉间距布置成100mm。

5
同等情况下，造价
低的避让造价高的
对于不属于以上几条的管线，如发生位置冲突应以那种管线改造所产生的成本低作为避让的依据。

6

考虑管线之间的安装及维护的操作空间
管线安装及维护时，均需要预留一定的安装及维护的操作空间。如本工程给水及消防部分丝扣连接的管道需要预留安装喉钳操作空间；生活给水管道需要预留保温层的安装空间；强弱电桥架布置需要考虑操作人员敷设线缆的操作空间及维护时的检修空间；管道阀门安装位置除按设计及规范安装要求外，还需要考虑阀门操作手柄的操作位置，以及日后运行时操作的方便性，以方便维护、维修单位的使用，当然也需要考虑阀门重新拆装的方便性。

7

考虑管线的安装顺序影响

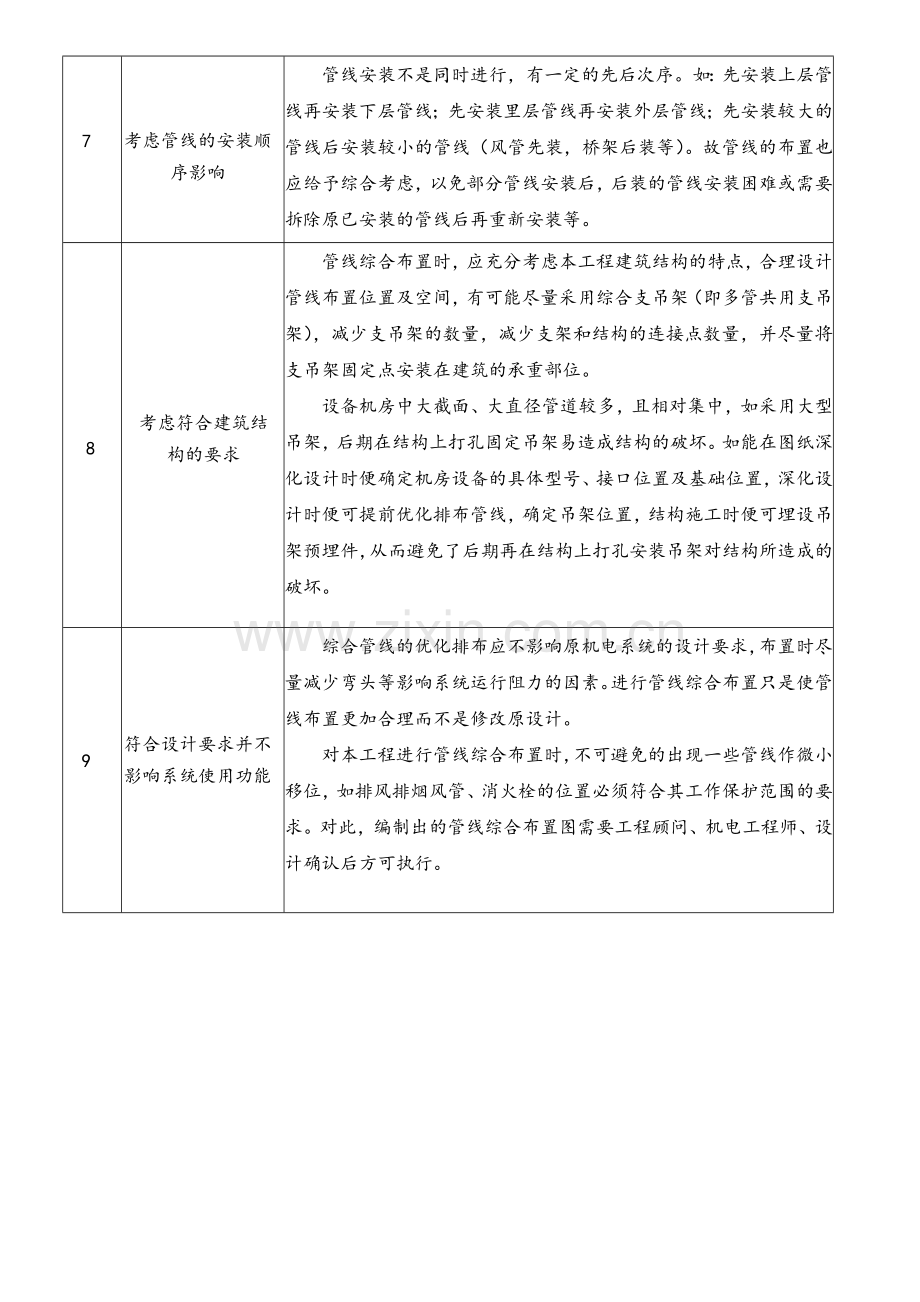

管线安装不是同时进行，有一定的先后次序。如：先安装上层管线再安装下层管线；先安装里层管线再安装外层管线；先安装较大的管线后安装较小的管线（风管先装，桥架后装等）。故管线的布置也应给予综合考虑，以免部分管线安装后，后装的管线安装困难或需要拆除原已安装的管线后再重新安装等。

8

考虑符合建筑结构的要求
管线综合布置时，应充分考虑本工程建筑结构的特点，合理设计管线布置位置及空间，有可能尽量采用综合支吊架（即多管共用支吊架），减少支吊架的数量，减少支架和结构的连接点数量，并尽量将支吊架固定点安装在建筑的承重部位。
设备机房中大截面、大直径管道较多，且相对集中，如采用大型吊架，后期在结构上打孔固定吊架易造成结构的破坏。如能在图纸深化设计时便确定机房设备的具体型号、接口位置及基础位置，深化设计时便可提前优化排布管线，确定吊架位置，结构施工时便可埋设吊架预埋件，从而避免了后期再在结构上打孔安装吊架对结构所造成的破坏。

9

符合设计要求并不影响系统使用功能
综合管线的优化排布应不影响原机电系统的设计要求，布置时尽量减少弯头等影响系统运行阻力的因素。进行管线综合布置只是使管线布置更加合理而不是修改原设计。
对本工程进行管线综合布置时，不可避免的出现一些管线作微小移位，如排风排烟风管、消火栓的位置必须符合其工作保护范围的要求。对此，编制出的管线综合布置图需要工程顾问、机电工程师、设计确认后方可执行。
