万用表基础知识教案.doc

四川省孝泉师范学校
德阳职业技术学校

青年教师竞课比赛

教 案

教学班级: 2008级15班
教学内容: 万用表基础知识
教师: 周 平

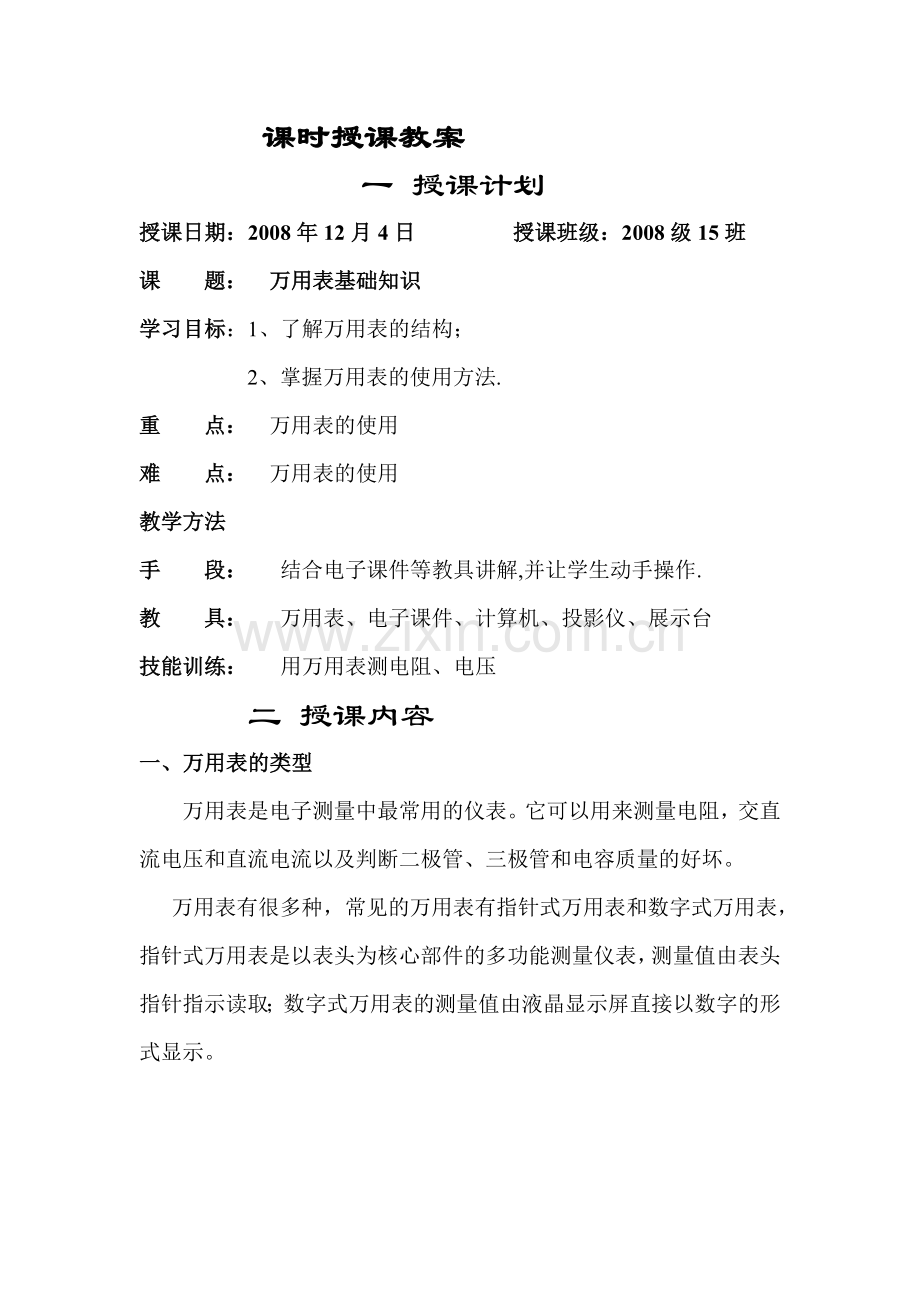

课时授课教案
一 授课计划
授课日期：2008年12月4日 授课班级：2008级15班
课 题： 万用表基础知识
学习目标：1、了解万用表的结构；
2、掌握万用表的使用方法.
重 点： 万用表的使用
难 点： 万用表的使用
教学方法
手 段： 结合电子课件等教具讲解,并让学生动手操作.
教 具： 万用表、电子课件、计算机、投影仪、展示台
技能训练： 用万用表测电阻、电压
二 授课内容
一、万用表的类型
万用表是电子测量中最常用的仪表。它可以用来测量电阻，交直流电压和直流电流以及判断二极管、三极管和电容质量的好坏。
万用表有很多种，常见的万用表有指针式万用表和数字式万用表，指针式万用表是以表头为核心部件的多功能测量仪表，测量值由表头指针指示读取；数字式万用表的测量值由液晶显示屏直接以数字的形式显示。

数字式万用表及指针式万用表的图形如下：

二、万用表的使用
(一)观察和了解万用表的结构。
万用表面板上主要有表盘和转换开关，还有欧姆档调零旋钮和表笔插孔。
1、表盘
表盘由刻度线、指针和机械调零旋钮组成，由指针所指刻度线的位置读取测量值，机械调零旋钮位于表盘下部中间的位置。
2、转换开关
　　转换开关的作用是选择测量的项目和量程。
3、表笔和表笔插孔
　　表笔分为红、黑二只。使用时应将红色表笔插入标有“＋”号的插孔，黑色表笔插入标有“－”号的插孔。
(二)万用表的使用
测量直流电
1．选择档位及量程：将万用表开关拨至直流电流“mA”位置，根据被测电流的大小选择量程。在不知电流大小的情况下应选用最大量程。
2．测量方法：万用表应与被测电路串联。将电路相应部分断开后，红表笔接高电位端，黑表笔接低电位端。
3．正确读数：在第二条刻度线上读数；
电流值=指针所指刻度数*（量程大小/所选刻度最大值 ）
测量电阻
1．选择档位及量程：将转换开关旋转到“Ω” 位置，选择合适的量程，然后将红黑表笔短接，调节调零旋钮，使指针指在欧姆标度尺“0Ω” 位置，再分开红黑表笔进行电阻的测量。
2．测量方法：用两表笔分别接触被测电阻两引脚进行测量。注意，每次更换量程时，必须重新“调零”后再测量。测量时应使指针指在刻度线中心位置附近。
3.读数：在第一条刻度线上读数，读数时视线应正对指针。
电阻值=指针所指刻度数*倍率
（R×100档应乘100，R×1k档应乘1000）
测量直流电压
1.选择档位及量程：将万用表旋转到“V”位置，根据电源电压大小选择量程：由于电路中电源电压只有3伏，所以选用10伏档。
2.测量方法：万用表应与被测电路并联。红表笔接高电位端，黑表笔接低电位端。
3.正确读数：在第二条刻度线上读数。
电流值=指针所指刻度数*（量程大小/所选刻度最大值 ） 三、操作练习
练习内容与步骤
1、用万用表测量色环电阻，并将数据记录在下表。

色环读数（欧）
实际测量值（欧）
1

2

2、用万用表测量电压

标称值（V）
实际测量值（V）
一节电池

两节电池串联

四、小结
万用表的使用方法
