视频会商系统试运行工作报告.doc

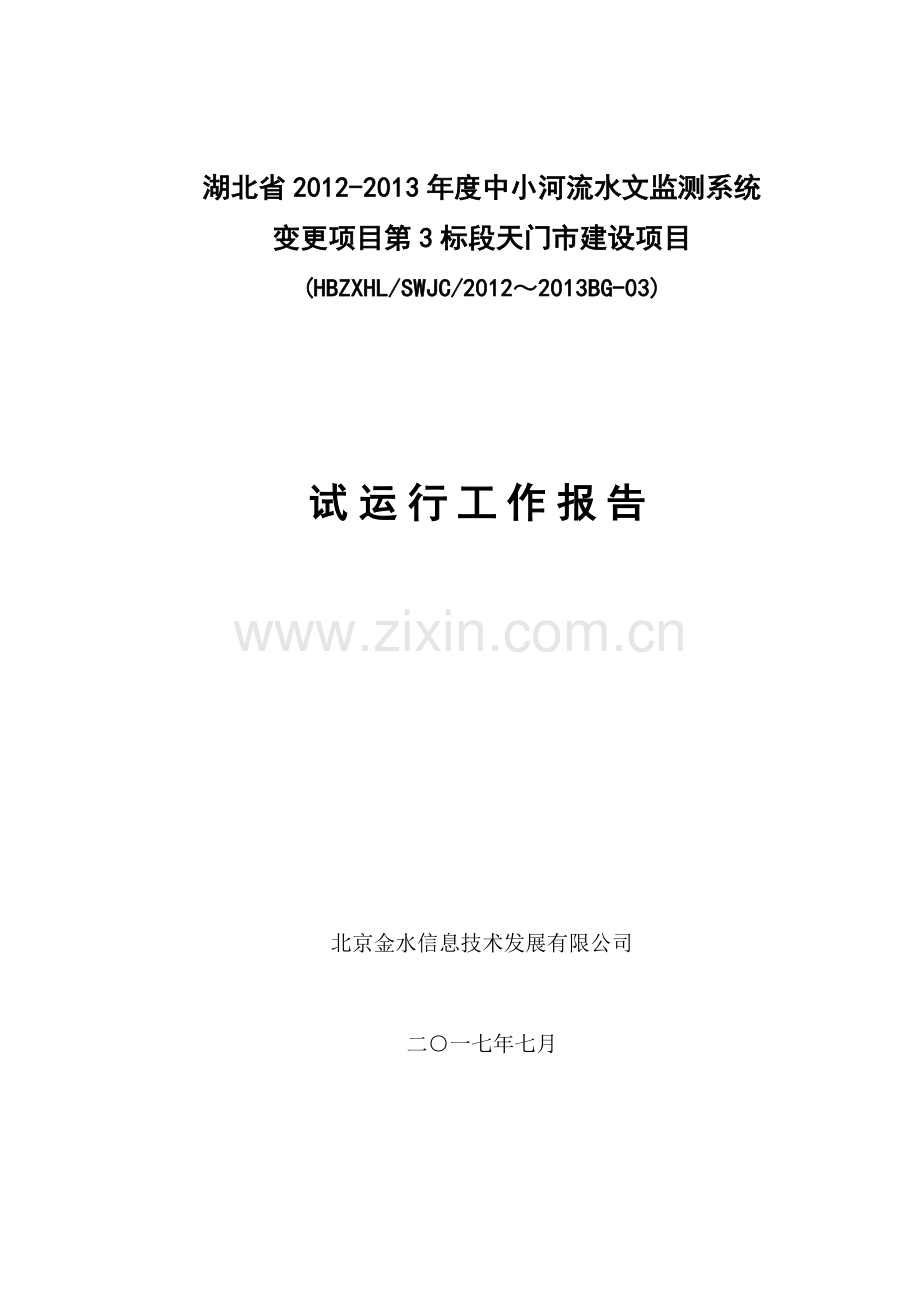

湖北省2012-2013年度中小河流水文监测系统
变更项目第3标段天门市建设项目
(HBZXHL/SWJC/2012～2013BG-03)

试运行工作报告

北京金水信息技术发展有限公司

二○一七年七月

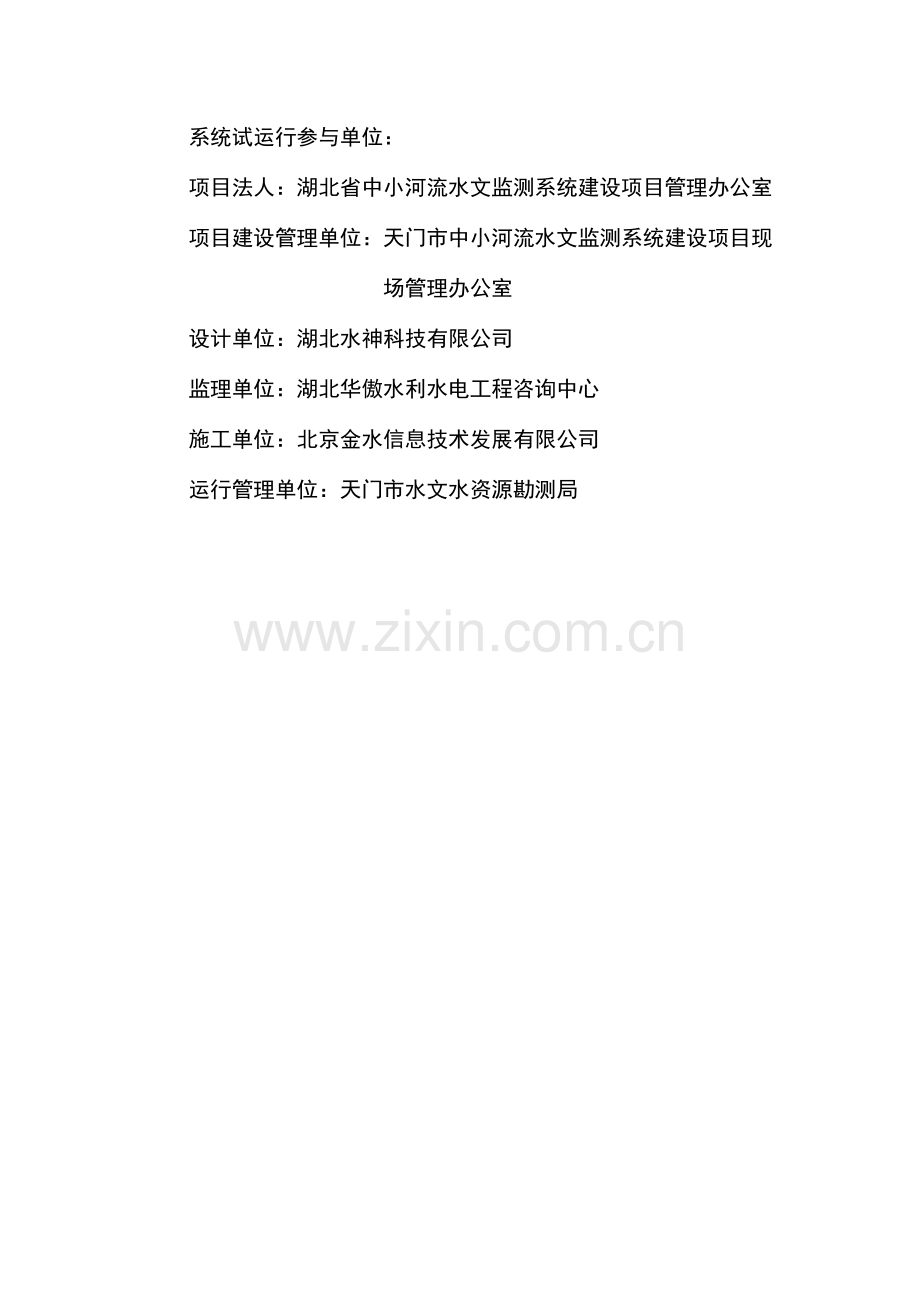

系统试运行参与单位：
项目法人：湖北省中小河流水文监测系统建设项目管理办公室
项目建设管理单位：天门市中小河流水文监测系统建设项目现场管理办公室
设计单位：湖北水神科技有限公司
监理单位：湖北华傲水利水电工程咨询中心
施工单位：北京金水信息技术发展有限公司
运行管理单位：天门市水文水资源勘测局

目 录
一、试运行概况 1
（一）项目简介 1
（二）建设内容 1
（三）试运行工作计划及各方分工和职责 8
（四）试运行主要内容 14
二、系统（设备）功能分项评述 15
（一）系统整体功能 15
1、信息的集中显示功能 15
2、会商讨论功能 16
3、网络传输功能 16
4、集中控制功能 16
（二）子系统设计功能要求 17
（二）主要设备技术参数 24
三、故障与处理情况 49
（一）系统试运行时间 49
（二）系统试运行内容： 49
（三）试运行系统分类 50
（四）试运行情况概述 50
（五）故障与处理 52
四、存在的问题与建议 52
1 、问题 52
2、 建议 52
五 、试运行结论 53
附件一：试运行记录 54
附件二：参加试运行的运行管理单位同意试运行报告的书面证明 55
附件三：参加试运行的使用单位同意试运行报告的书面证明 56

一、试运行概况
（一）项目简介
湖北省2012-2013年度中小河流水文监测系统变更项目第3标段天门市建设项目(HBZXHL/SWJC/2012～2013BG-03)是湖北省2012-2013年度水文监测系统工程天门市建设项目中的一项重要内容，该项目建设目标为：在原有系统建设的基础上，为了实现与现有系统设备兼容、顺利完成系统整合与集成，充分运用现代化的信息技术和先进环境设计理念，建设先进、实用、可靠的防汛抗旱会商系统，建设充分体现人性化、宽松舒适的会商环境和智能化的管理系统，实现会商的科学、高效、快捷，进一步提高天门市防汛抗旱指挥决策水平，满足天门市会商会议和国家防汛抗旱指挥系统、湖北省防汛抗旱指挥系统网络视频会议的要求。为天门水利的长治久安提供保障。
湖北省2012-2013年度中小河流水文监测系统变更项目第3标段天门市建设项目(HBZXHL/SWJC/2012～2013BG-03)工程项目位于天门市水文水资源勘测局办公楼。
（二）建设内容
湖北省2012-2013年度中小河流水文监测系统变更项目第3标段（变更项目共计9个标段），本合同名称为湖北省2012-2013年度中小河流水文监测系统变更项目第3标段天门市建设项目（合同编号：HBZXHL/SWJC2012～2013BG-03），主要建设内容为视频会商系统、视频会商室与机房改造工程。具体内容包括：高清显示系统、高清视频会商系统、扩声系统、中控系统及各种辅助设施设备等的采购、安装、调试和培训，与上述系统配套的会商室、机房的综合布线、改造及辅助设施的配置等。
1、高清显示系统
主要设备有：
l 光学抗光融合硬质屏幕
l WQXGA工程投影机
l 原装短焦可变焦镜头
l 超高分融合处理系统
l 混合高清矩阵（16*8）
l 投影机安装套件
2、高清视频会议系统
主要设备有：
l 高清会议主摄像机
l 高清会议辅助摄像机
l 高清会议监控摄像机
l 视频会议终端（机架式）
视频会议终端（桌面式）
3、中控系统
主要设备有：
l 中控主机
l 一键式会议协作系统
l 桌面式有线触摸屏
l 移动触摸屏
l 系统编程（含地址编码器）
l 桌面汇报主机
l 移动笔记本
设备机柜(含16路电源时序器、网络交换机和配线架）
4、扩音系统
主要设备有：
数字音频处理器
5、辅助设施设备
单色条形屏
各类线材及转换器
防汛抗旱实时信息发布屏
UPS
6、会商室与机房环境建设
主要工程量有：
（1）地毯楼地面
（2）钢制踢脚线
（3）轻钢龙骨石膏板造型吊顶
（4）软膜天花
（5）灯带（槽）
（6）墙面轻钢龙骨（内隔音棉）
（7）龙骨隔板
（8）米黄色硬包
（9）墙面吸音板
（10）大理石包柱
（11）钢制踢脚线
（12）600*600集成铝扣板
（13）硅藻泥
（14）木质隔断
（15）600*600LED灯盘
（16）LED筒灯
（17）LED灯带
（18）电气配线
（19）电气配管
7、工程建设工期
本工程于2016年9月5日开工，2016年12月30日完工。
8、主要设备完成情况
项目编号
货物（服务）或工程项目名称
单位
合同工程量
实际完成
监理复核
天门水文水资源勘测局视频会商系统升级改造

1
高清显示系统

TMA1
光学抗光融合硬质屏幕
副
1
1
1
TMA2
WQXGA工程投影机
台
2
2
2
TMA3
原装短焦可变焦镜头
个
2
2
2
TMA4
超高分融合处理系统
个
1
1
1
TMA5
混合高清矩阵（16*8）
台
1
1
1
TMA6
投影机安装套件
副
2
2
2
2
高清视频会商系统

TMB1
高清会议主摄像机
台
1
1
1
TMB2
高清会议辅助摄像机
台
2
2
2
TMB3
高清会议监控摄像机
套
1
1
1
TMB5
视频会议终端（机架式）
台
2
2
2
TMB6
视频会议终端（桌面式）
台
2
2
2
3
扩声系统

TMC4
数字音频处理器
台
1
1
1
4
中控系统

TMD1
中控主机
台
1
1
1
TMD2
一键式会议协作系统
套
1
1
1
TMD3
桌面式有线触摸屏
台
1
1
1
TMD4
移动触摸屏
台
2
2
2
TMD5
系统编程（含地址编码器）
套
1
1
1
TMD6
桌面汇报主机
台
1
1
1
TMD7
设备机柜(含16路电源时序器、网络交换机和配线架）
套
1
1
1
5
辅助设施设备

TME1
单色条形屏
㎡
1.26
1.26
1.26
TME2
各类线材及转换器
批
1
1
1
TME3
防汛抗旱实时信息发布屏
套
1
1
1
TME4
UPS
套
1
1
1
6
视频会商室和机房改造

TMF1
会商室改造
项
1
1
1
TMF2
机房改造
项
1
1
1
7
专用工具、备品备件

7.1
投影机灯泡
个
2
2
2
7.2
专用工具
套
1
1
1

（三）试运行工作计划及各方分工和职责
本次试运行工作由项目法人(湖北省中小河流水文监测系统建设项目管理办公室)组织，施工单位（北京金水信息技术发展有限公司）负责，监理单位（湖北华傲水利水电工程咨询中心）和设计单位（湖北水神科技有限公司）等参建单位配合，项目运行管理单位（天门市中小河流水文监测系统建设项目现场管理办公室）和使用单位（天门市水资源勘测局）协助。
1、试运行工作计划
（1）完成系统日常操作培训；
（2）具备经考核合格的日常操作和维护人员上岗(结合水情值班)；
（3）建立子系统运行所需的各项规章制度；
（4）建立管理队伍；
（5）建立日常操作、故障处理、警报处理、应急处理操作规程；
（6）建立日常设备巡检制度，制定各项巡检、复核内容；
（7）制定日常运行报表生成内容、时间间隔。
2 、分工和职责
系统试运行工作需要建设方（特别是现场运行管理单位）、监理方、施工方的密切配合，及时的沟通和快速的服务响应是保障系统运行正常的必要手段。各方在试运行中的责任：
建设单位：组织制订各项规章制度、安排试运行值班人员。负责整个试运行计划的综合协调和实施。
承建单位：培训试运行上岗人员，制订各项操作规程。准备技术资料，建立运维队伍。协助建设方及时解决试运行期间各种问题和设备故障。
监理单位：监督试运行过程、审核记录文档、协调试运行工作。
3、内容记录
记录是试运行工作中一项重要内容。试运行期间按各个子系统按时观察系统运行情况并记录观察内容。
每月监理单位负责对问题处理情况作一次汇总分析。试运行结束后三方出具试运行报告。
记录表格式如下：
附表1、高清显示系统试运行记录表
日期
时间
记录内容
故障描述及处理
记录人
x月xx日

1、图像清晰度：
2、色彩：
3、亮度对比度：
4、设备故障：

亮度

1、图像清晰度：
2、色彩：
3、亮度对比度：
4、设备故障：

1、图像清晰度：
2、色彩：
3、亮度对比度：
4、设备故障：

附表2、高清视频会议系统试运行记录表
日期
时间
记录内容
故障描述及处理
记录人
x月xx日

1、
2、
3、

1、
2、
3、

附表3、供电系统试运行记录表
日期
时间
市电
蓄电池
电压值
记录人
x月xx日

正常或故障现象
正常或故障现象
正常或故障现象

附表4、中控系统试运行记录表
日期
时间
桌面式
移动
调音台
设备
记录人
x月xx日

正常或故障现象
正常或故障现象
正常或故障现象

附表5、扩音系统试运行记录表
日期
时间
音箱
调音台
功放
话筒
声音质量
记录人
x月xx日

正常或故障现象
正常或故障现象
正常或故障现象

附表6、网络系统试运行记录表
日期
时间
丢包
延迟

记录人
x月xx日

正常或故障现象
正常或故障现象
正常或故障现象

填表说明：
每天生成一张记录表。记录时间每天
1、丢包：在通信中是指通信数据包丢失。
2、延迟：通信延迟包括处理器开销、通信辅助硬件的开销、传输延迟,带宽相关开销和竞争的开销。除数据传输的延迟之外,通信延迟可能还要包括无效和确认消息的延迟...
3、设备故障： 设备故障指设备出现故障，系统停止工作或工作不正常。
4、问题处理
出现故障后，值班记录人员认真做好试运行记录。并及时报告分管（或值班）领导。能现场解决的一般问题（如接收异常处理、系统参数设置等）能远程解决的，由值班人员优先远程操作解决。故障不能远程操作处理的。应由领导派技术人员去现场解决。疑难问题及时与设备供应商和施工方技术人员联系，及时处理。
（四）试运行主要内容
按《水利信息化项目验收规范》的要求，本系统试运行主要内容是全面考核系统的设备性，功能指标，设计质量、施工质量。

二、系统（设备）功能分项评述
本合同项目划分为2个单元工程，即 “会商室与机房改造工程”和“视频会商系统升级工程”。会商室与机房改造单位工程分3个分部工程，视频会商系统升级为6个子系统。分别是：高清显示系统、高清视频会商系统、扩声系统、中控系统、辅助设施设备安装、系统联调。会商室与机房改造工程相关的试运行工作另文报告。现将视频会商系统升级试运行工作各系统功能评述如下：
（一）系统整体功能
1、信息的集中显示功能
防汛抗旱会商中心需要集中显示的信息主要包括：
①会商信息。主要包括国家防总、长江防总办成员单位、省防办、省水文局和有关兄弟市、局之间的会商音视频信息。
②水情、旱情等监测点的视频监测信息。
③工情、险情监测视频信息。
④应用系统在会商中心的运行信息。主要包括在防洪预报、调度、组织指挥、查险抢险等方面的防汛应用系统。
⑤今后需要扩展的信息。
防汛抗旱会商室需要同时接入和处理的信息很多，要求有很强大的显示能力，能够将多种信息同时集中显示，并且具有多种显示模式，在不同的会商模式下，通过不同的显示模式满足特定会商情景的需要。显示模式的切换要求具有快速性、灵活性。同时还要满足观看者的视觉舒适度，减少长时间观看时的疲劳感。
2、会商讨论功能
作为防汛抗旱会商中心，会商讨论功能是非常重要的，会商讨论功能包括：本地会议讨论功能，交互式会商功能，异地视频及信息会商功能。要具有很强的交互性，对于数据、语音、视频等多媒体信息能够进行快速的交互传递，达到信息共享交流的目的。
3、网络传输功能
无论是本地会商还是异地会商都需要强大的网络传输功能作为保障和支撑，从而实现信息平台的调用和异地视频信息的传输。网络传输是各种信息传递的基础平台，要求快速、安全、稳定、可靠，以保障防汛抗旱会商时信息的稳定传输。
4、集中控制功能
会商环境要实现的功能很多，必须具有一个统一的集中控制功能来实现对各个应用功能的快速控制协调，除了对应用功能的控制，还应该包括对会商环境的控制。集中控制功能是对各应用功能的协调及控制，要求具有很强的集成性，同时控制的便捷性和灵活性也十分重要。

（二）子系统设计功能要求
1、高清显示系统
（1）按设计要求系统有较高的清晰度、亮度和对比度，应能保证在会议灯光条件下，屏幕显示内容清晰、细腻。有精确的色彩还原能力，能提供完美的色阶和灰阶，能够呈现色彩更饱满、更艳丽的画面。并且响应时间短，避免出现拖影现象，同时应具有非常广阔的可视角度。
（2）支持图形拼接，以全屏或任意大小显示的图像无非线性失真。整个屏幕亮度均匀，无“暗角”或“亮角”现象，画面稳定无闪烁；各显示单元的色彩要保持良好的一致性；显示系统的色差用肉眼几乎分辨不出来；在较长时间工作后，屏幕不变形（三维形状），图像质量（亮度均匀性、色彩一致性、拼接效果等）不会发生明显的变化。
（3）在保证图像质量情况下，单个显示单元面积应尽可能大，显示单元间边缘融合缝数量尽可能少，以减少显示单元间的质量差异对整体显示效果的影响。拼接应达到无缝，图像拼接（边缘融合）完整，无错位，从而构建无缝、连续、均匀的整体画面、完美展现大视场、高临场感的虚拟现实的视觉效果。
（4）支持各种视频图像（PAL, NTSC, SECAM）和不同分辨率的计算机信号。系统应支持RGB信号、网络信号、视频信号等各种信号在大屏幕上混合显示和单独显示。
（5）各种视频图像及网络环境下的各种应用程序窗口可以在大屏幕上任意开窗口显示，放大、缩小、平移、叠加等多种操作。
（6）屏幕上的各种应用窗口（如网络计算机窗口、RGB窗口、视频窗口）可任意图片文字窗口叠加显示，并且可任意缩放和移动。
（7）各类调试与控制均采用屏幕菜单形式，界面友好，灵活方便。
（8）可以通过中控系统，调节显示系统的参数，实现功能调用。
（9）机身应功耗低、散热快、噪音低、实现节能，环保，并保证系统能够连续正常运行。
（10）系统应工作稳定可靠，故障率低，易于维护。
2、高清视频会商系统
基于管理角度考虑，需要对不同下属单位进行统一实时化管理。
满足系统同时召开高清（HD1080P和720P）的大型交互式会议和分组交互式会议的功能，满足在同一视频会议系统平台下召开多组高清交互式会议的能力。
满足地市、县级主会场接收发送高清（HD1080P）的大型分屏式广播会议，满足领导随意调看分会场的分屏画面，分会场观看主会场领导画面。
满足视频会议系统在会议中提供双路动态视频流的功能，能较好地实现会议系统视频和高清晰图文在同一会议中同时显示。为确保第二路视频效果，第二路帧率不低于720P30帧。
系统核心平台可实现与省级水利完美融合，实现本次高清视频会议系统与省视频会议系统之间会议系统的互联互通，可以便捷地实现视频系统向更广泛层次延伸。
系统核心平台运行稳定，具备较高的抗病毒能力。
新平台与原有资源整合，做到设备利旧并且可进行备份处理。
能够确保用户网络在丢包较为严重的情况下音视频传输得到保障。
系统可根据接入点的图像格式而自动增加接入点数，使与会人数得到最大化。
3、中控系统
集中控制系统（也称中控系统，中央控制系统）用的比较多的是Panja（AMX）。大型会议室系统设备很多，采用集中控制系统是非常重要的。通过集中控制系统可控制投影机、摄像机、灯光、视频源（DVD、VCR等）、音响、电动窗帘、电动屏幕、A/V矩阵、VGA矩阵等；实现所有音视频、VGA信号的自由切换；实现所有电源的自动控制。
4、扩声系统
（1）满足《厅堂扩声系统设计规范》GB50371-2006中会议类扩声系统特性指标的一级标准。
（2）在纯音乐信号状态下，总声压范围在110dB～102dB之间。
（3）各个通道的扬声器系统的频率响应范围在70Hz～22KHz之间。
（4）根据防汛抗旱会商室的建筑结构，本方案设计的扩声范围覆盖全部会场，声像自然清晰。主会场扩声扬声器避免多余声压指向报告席，提高传声增益，减低了话筒回输问题。
（5）完善的多媒体设备及话筒设备，丰富了调音操作手段。
（6）采用数字音频矩阵处理器，使系统简洁并保证系统的高可靠性及稳定性。
5、会商室与机房环境建设
（1）会议室内的温度、湿度应适宜，室温应控制在18～22℃湿度控制在60％～80％。
（2）会商室照度
灯光照度是会议室的基本必要条件。摄像机均有自动彩色均衡电路，能够提供真正自然的色彩，从窗户射入的光（色温约5800K）比日光灯（3500K）或三基色灯（3200K）偏高，如室内有这两种光源（自然及人工光源），就会产生有蓝色投射和红色阴影区域的视频图像；另一方面是召开会议的时间是随机的，上午、下午的自然光源照度与色温均不一样。因此会议室应避免采用自然光源，而采用人工光源，所有窗户都应用深色窗帘遮挡。在使用人工光源时，应选择冷光源，诸如“三基色灯”（R、G、B）效果最佳。避免使用热光源，如高照度的碘钨灯等。会议室的照度，对于摄像区，诸如人的脸部应为500LUX，为防止脸部光线不均匀(眼部鼻子和全面下阴影)三基色灯应旋转适当的位置，这在会议电视安装时调试确定。对于监视器及投影电视机，它们周围的照度不能高于80LUX，在50～80LUX之间，否则将影响观看效果。为了确保文件、图表的字迹清晰，对文件图表区域的照度应不大于700LUX。
（3）会商室音响效果
保证绝缘与吸声效果，室内铺有地毯、天花板、四周墙壁内都装有隔音毯，窗户应采用双层玻璃，进出门应考虑隔音装置。 根据声学技术要求，一定容积的会议室有一定混响时间的要求。一般来说，混响的时间过短，则声音枯燥发干；混音时间过长，声音又混淆不清。因此，不同的会议室都有其最佳的混响时间，如混响时间合适则能美化发言人的声音，掩盖噪声，增加会议的效果
为保障会商系统正常运行，必须保证机房设备的运行良好。为此，配置恒温恒湿空调机、UPS不间断电源、机房安全监控设备，为会商室配置空调等相关辅助设备、确保它们的良好状态。
（4）会商室供电
会议电视系统的所有结点均可在一端接地的标准单相220V/50HZ的交流电下工作，其电压允许变化范围220V＋20％～220V－15％。为保证会议室供电系统

的安全可靠，以减少经电源途径带来的电气串扰，应采用三套供电系统。一套供电系统作为会议室照明供电；第二套供电系统作为整个终端设备、控制室设备的供电，并采用不中断电源系统(UPS)；第三套供电系统用于空调等设备的供电。
6、综合布线
总体要求：
（1）按照室内结合布线的要求，从工作区子系统、水平子系统、干线子系统、管理子系统、设备间子系统等几个方面进行综合布线
（2）根据办公楼的规模和综合布线系统目前的发展情况，以及用户的使用功能和实际需要出发，本着技术先进、经济合理、维护管理方便并且留有可扩充余地的原则，采用了国际知名品牌安普（AMP）的开放式综合布线系统。强电弱电分开布置。
（3）设备用电和空调用电分开，并均采用专线接入。所有设备均从UPS中取电。
（4）为机房制作了专用的防雷接地装置，并均采用专线接入。
（5）市电采用三相四线制，电压380V，不小于10KW送至UPS电源柜，再由UPS向机柜送电，电源线采用下走线方式。
（6）信号线（包括综合布线）采用上走线方式，并配置上走线架，上走线架采用 合金材料并良好接地。
（7）接地线采用标准绿、黄色，线径不小于10MM2铜芯线，接地线绕机房四周一圈形成环后接入接地桩（可与大楼接地桩共用），接地电阻小于4Ω。
具体操作：
本项目整个布线分信号线（弱电）和供电线路两个部分。信号线又分视频线，音频线和网线。信号线视频线部分均采用秋叶原（CHOSEAL）LDN0055 精华版高速以太网3D数字高清HDMI线。音频线采用秋叶原高端音频专用连接线。网线采用安普超五类网线。
本项目信号线线路由机房机柜至会商室各设备终端和控制室设备终端。视频线、音频线及网线均由机柜引出至线架一部分穿墙走地下线槽到会商室，一部分桥架直接至控制室接入设备。
天门项目会商室布线HDMI高清视频线9根，分别接入2台投影机 ，5部摄像机，2处桌插。供电电缆9根，接入设备与视频线相同。音频线6根，2根接入音箱，2根接入桌插，2根接入控制室。网线26条，用于上述设备的中控和网络连接。

（二）主要设备技术参数
序号
名称
品牌/厂家
主要设备性能参数
数量
备注
1
WQXGA
工程投影机
CTWQ-51B
投影机类型： 单芯片DLP投影仪
2

技术： LVDS DMD™配有DarkChip3™
分辨率： 2560 x 1600 (WQXGA)
亮度： 5000 ANSI流明
对比度 ：可达5,300:1
亮度均匀性 >80%
纵横比 ：16:10
镜片类型 ：全部是纯玻璃镜头
镜头：变焦EN51（1.60-2.21:1），广角固定EN52（0.92:1），超广角固定EN53（0.74:1），EN54（2.5-3.9:1），超广角变焦EN55（0.86-1.16:1），广角变焦EN56（1.14 – 1.74:1），超短焦EN57（0.3:1）
光学镜片移动： 电动。范围取决于镜头。
色彩纠正： RealColor™
灯 1 x 350W UHP（可调光）
灯泡寿命 ：可达2000小时（全功率模式）/2500小时（节能模式）
灯具保修 ：500小时或90天
封装DLP™内核： 是
定位： 桌式-吸顶式（通过灯轴360度）
3D 是：，HDMI 1.4a
输出： 2x 显示端口1.2 (HBR2)、1 x DVI双链路、1 x HDMI 1.4a、1 x VGA、2x 3G-SDI、1x HDBaseT
输入分辨率： 2,560 x 1,600 - 640 x 480像素分辨率，RGBHV、RGBS、RGsB，可自定义格式，HDTV（1080p、1080i、720p），NTSC、PAL、SECAM
软件工具： SimCAD，投影机工具组
控制 ：IR、RS232、以太网、USB
网络连接： 10/100/1000 base-T、RJ-45 连接、RS-232
电力要求： 100-240V / 50-60Hz
功率消耗： 小于530瓦
噪音级别： 38 dBA（完全），36 dBA（节能模式），28 dBA（使用完整降噪工具）
操作环境温度 ：10 - 40 °C /50 - 104 °F，0-3000m（存储温度：-20 - 60 °C/-4 - 140 °F）
操作湿度： 20 - 80% RH（存储条件：10 - 90% RH)
消散 BTU 最大1,807 BTU/小时
尺寸(宽x长x高)： 342 x 306 x 143毫米/ 13.46 x 12.05 x 5.63英寸
净重 7.5千克（16.5磅）
2
原装短焦可变焦镜头
EN57镜头
投射比率（0.28:1），尺寸增加263%，或者将投影距离缩短62%！
2

工作F/# F2.5，无光圈
投射比例 DMD芯片：WQXGA/全景 0.30:1 图像尺寸公差 +/- 5%
变焦倍率 无变焦
对焦范围 0.45 - 1.05m
3
超高分融合处理系统
BR-VP6000
分辨率： 1920x1200
1

输出信号 ：RGB/DVI输出接口
描述 ：系列融合控制器是专业化的高端图像处理 设备，专为大屏幕无缝投影显示系统设计。内置多画面拼接处理和融 合生成控制两大功能，最大限度的简化了无缝投影显示系统的结构， 信号源处理器、投影机的三点一线构架即可组
其它功能 ：系列融合控制器内置单像素几何校正、 自动色彩均衡、融合边带处理功能。 Brillview BR-VP6000 系列融合控制器内置拼接处理功能。拼接处理功能拓展了无缝投影显 示系统的应用空间，它使得无缝投影显示系统不再
BR-VP6000 系列边缘融合处理器保留BR-VP2000 拼接控制器的所有功能，它本身就是一台功能完备的拼接控制器，能实现多路信号的开窗口显示、窗口任意漫游、窗口大小任意缩放、视频与计算信号的任意叠加的等功能。
BR-VP6000 系列边缘融合处理器具备了图像融合所需的所有处理功能。主要包括融合区域的数据复制、融合边带的特性处理、相邻投影设备的色差匹配等功能。
BR-VP6000 系列边缘融合处理器支持各种标准或用户自定义信号的识别和处理，和板卡式处理器不同，它能自动对输入信号进行位置的精确校准、能自动对模拟输入信号的相位进行精确调节，能自动记住不同输入信号的特征，保证在调整过的输入信号再次出现时能自动套用预存的参数。
BR-VP6000 系列边缘融合处理器支持任意规模的输入和输出，可根据需要自由配置。
BR-VP6000 系列边缘融合处理器已完全达到目前使用广泛的国外的拚接融合一体化处理设备的技术水平。
4
混合高清矩（16*8）
PRO MAX1608-DVI
产品型号： PRO-MAX1608
1

分辨率范围： 1920×1200，1080p
接口：可接输入卡数量/输入路数 4/16可接输出卡数量/输出路数 4/8
输入插卡类型： PMAX-IN HDMI4；PMAX-IN DVI4； PMAX-IN HD4； PMAX-IN VGA4；
PMAX-IN SF4； PMAX-IN SDI4
输出插卡类型：
无缝输出：PMAX-OUT HDMI4；PMAX-OUT DVI4； PMAX-OUT HD4； PMAX-OUT VGA4； PMAX-OUT SF4； PMAX-OUT SDI4；
拼接输出：PJMAX-OUT HDMI4；PJMAX-OUT DVI4； PJMAX-OUT HD4； PJMAX-OUT VGA4； PJMAX-OUT SF4； PJMAX-OUT SDI4；
接口带宽 ：6.75Gbps
串口控制：
串行控制接口 ：RS-232，9-针母D型接口与9-针公D型接口
波特率与协议 ：波特率：9600，数据位：8位，停止位：1，无奇偶校验位
串行控制口结构： 9针母D型接口：2 = TX，3 = RX，5 = GND；
9针公D型接口：3 = TX，2 = RX，5 = GND
KEYBOARD控制接口：
键盘控制接口 ：4位3.8mm凤凰接口
使用方式 与扩展键盘MCP100配套使用
键盘控制口结构： +5V=DC5V , + = DATA+, -=DATA- GND = 信号地
以太网控制接口： RJ-45母接口
以太网控制协议： TCP/IP
以太网控制速率： 自适应10M/100M，全双工或半双工
系统工作电源： 100VAC ~ 240VAC，50/60 Hz，国际自适应电源
储存、工作温度： 0～ +50°C
储存、工作湿度： 20% ～70%
机箱尺寸： 3U
5
高清会议主摄像机
SRG-301H
最低照度：1.4 l×（50IRE，F1.6，30fps）
1

变焦倍数光学变焦：30x
数字变焦：12倍
镜头焦距聚焦系统：自动/手动
水平视角：65度（广角）
聚焦：f=4.3mm（广角）-129mm（长焦）
F1.6-4.7
最短物距：10mm（广角）
其他参数
视频输出接口高清视频输出：HDMI
标清视频输出
控制接口RS-232/RS-422/RJ-45
电力规格
电源DC 12V（DC 10.8-13.2V）
功耗16.8WW
外观参数
尺寸157×164×163mm
重量1.4kg
环境参数
工作温度0°C-40°C
32°F-104°F
产品特性
产品特性1成像器：1/2.8 Exmor CMOS
成像器（有效像素数）：约为210万像素
信号系统：1080/59.94p、50p、29.97p、25p，1080/59.94i、50i，720/59.94p、50p、
29.97p、25p
信噪比：50dB
增益：自动/手动（0-43dB）
快门速度：1/1-1/10000秒（59.94Hz系统）
1/1-1/10000秒（50Hz系统）
曝光控制：自动、手动、优先AE（快门及光圈）、曝光补偿、背光
白平衡：自动、室内、室外、一键式自动、ATW、手动
平移/俯仰角度：平移±170°，俯仰+90°/-20°
平移/俯仰速度（最大值）：平移100°/秒，俯仰90°/秒
预置位：16
机身颜色：白/黑
可接广角转换镜头：否
可连接角：±15°
天花板连接：是
6
高清会议辅助摄像机
SRG-121HD
图像传感器 1/2.8-type Exmor CMOS 视像分辨率 1080p/59.94, 1080p/50,1080p/29.97, 1080p/25, 1080i/59.94, 1080i/50, 720p/59.94,720p/50, 720p/29.97, 720p/25
2

视频输出接口 HDMI
技术参数
图像传感器 1/2.8-type Exmor CMOS 视像分辨率 1080p/59.94, 1080p/50,1080p/29.97, 1080p/25, 1080i/59.94, 1080i/50, 720p/59.94,720p/50, 720p/29.97, 720p/25
镜头焦距 12倍光学变焦，12倍数字变焦，f=3.9 mm (Wide) to 46.8 mm (Tele) 最低照度 1.8 lx (50IRE, F1.6, 30 fps
视频输出接口 HDMI
产品尺寸 153 × 156 × 153 mm 产品重量 1.45KG
产品亮点 采用先进的1/2.8英寸单片 EXMOR CMOS传感器，可以提供高清晰度和高分辨率的图像质量。SRG-120DH安装有全新的电机马达系统，操作起来非常安静、迅速，可以快速的移动到指定位置，并且进行大范围的拍摄
7
视频会议终端（机架式）
SCOPIA XT5000
产品参数1：通讯
2

IP：H.323、SIP (RFC 3261)
通过网关支持ISDN1
比特率：H.323、SIP：最高6/12Mbps
H.320：最高2Mbps
MCU兼容性：H.243、H.231
产品参数2：视频
同时支持两条 1080p/60fps 视频通道：摄像头 + 辅助摄像头或摄像头 + 文档视频共享
H.264 HighProfile带宽效率和 H.264 SVC高质量图像
产品参数3：音频
声学回声消除
后置自适应滤波
音频误码纠错
自动增益控制（AGC）
自动噪音抑制
产品参数4：摄像头
分辨率：1080p 60fps
可视范围（H）：8°-70°
PT转台：± 100° / ± 25°
变焦：10倍光学、4倍数字
产品参数5：麦克风
360度范围
频率响应：50-22,000 Hz
静音按钮
最多2个级联底座
产品参数6：网络功能
同时支持 IPv4 和 IPv6
自动网守发现
QoS支持：IP优先、IP服务类型（ToS）、差分服务（Diffserv）
Avaya NetSense带宽适应确保非管理网络上的高视频质量
DTMF音：H.245、RFC2833
SNTP日期与时间同步
IP自适应包管理
流量控制
基于包丢失率的降速
包丢失恢复策略
产品参数7：其他
支持USB录制
内置支持9方会议呈现的嵌入式MCU
8
数字语音系统 （调音台）
TSD-BB44
采样率：48千赫
1

A / D / A位深度：24位
• 系统延时：1.5毫秒
• 频率响应：20赫兹至20千赫
• 失真（THD）：<0.005％
• 信噪比：-128 dBu
模拟输入1-8：
• 1-4：XLR平衡
• 5-8：组合XLR / TRS平衡
输入阻抗• 1-4：3kΩ• 5-8：3kΩ mic[XLR]，30kΩ line[1/4]
较大输入电平
• XLR：+21 dBu
• 1/4：+30 dBu
• XLR：0到60 dB
• 1/4“：-20至40DB
48V幻象电源：48 VDC
主输出模拟L / R：
• 连接器：XLR平衡
• 输出阻抗：600Ω
• 较大输出电平：+21 dBu
模拟辅助发送1-4
• 连接器：1/4“TRS阻抗平衡
• 输出阻抗： 240Ω平衡，120Ω不平衡
• 较大输出电平：+21 dBu
模拟耳机输出
• 连接器：1/4“TRS立体声
• 较大输出电平：+18 dBu至600Ω，+19.5 dBu的较大为100Ω
9
会议主机
EDC 1150A
　　BXB EDC系列是一款拥有多项之进阶音讯处理技术，回音抑制、噪音消除、自动增益、音量调整…等功能的优越产品，提供企业专业且完整的声音会议讨论，每一款会议设备皆在通过ISO 9001 BXB工厂，经过小心慎重的装配及严格的测试所完成的。
1

　　卓越清晰的音效质量
　　具有全双工高音质声音频道、回音抑制、噪音消除、麦克风开关控制功能。卓越的音效质量，提供会议自然清晰的通话感受。
　　强大灵活的整合能力
　　整合式的产品设计，可与各式多媒体会议系统连接兼容，以提供超高水平之音讯会议表现。
　　强大多元的扩充整合效能，易
