指针式万用表测电阻PPT课件.ppt

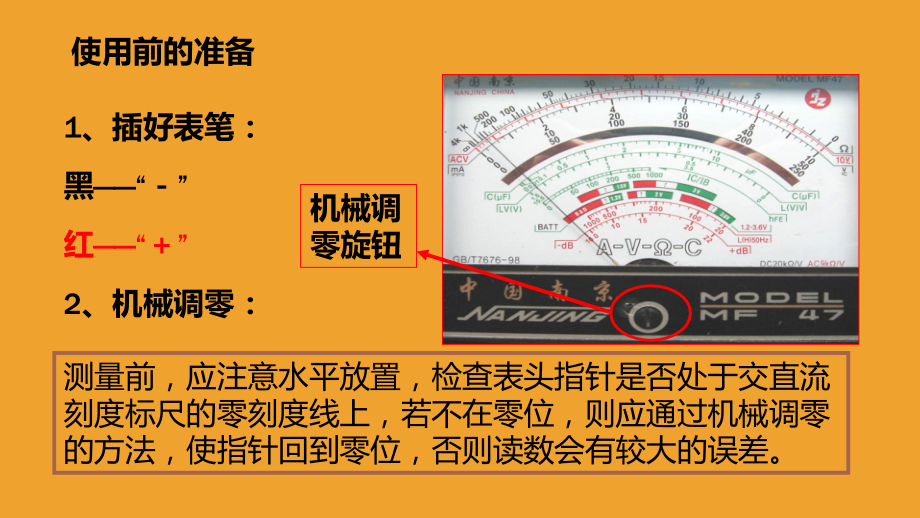

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,.,*,单击此处编辑母版标题样式,指针式万用表测量电阻,1,.,使用前的准备,1,、插好表笔：,黑,“”,红,“”,2,、机械调零,：,测量前，应注意水平放置，检查表头指针是否处于交直流刻度标尺的零刻度线上，若不在零位，则应通过机械调零的方法，使指针回到零位，否则读数会有较大的误差。,机械调零旋钮,2,.,第一步：试测,先粗略估计所测电阻阻值,再选择合适量程,如果被测电阻不能估计其值,一般情况将开关拔在,RX100,或,RX1K,的位置进行试测。,3,、量程的选择：,3,.,第二步：选择正确档位,看指针是否停在中线附近,如果是,说明档位合适,如果指针太靠零，则要减小档位，如果指针太靠近无穷大，则要增大档位。,3,、量程的选择：,4,.,4,、欧姆调零：,量程选定后在正式测量前必须进行欧姆调零，否则测量值有误差。,注意,：若改变档位，则在正式测量之前也必须进行欧姆调零。,欧姆调零旋钮,5,.,将红黑两笔短接、看指针是否指在零刻度位置，如果没有，调节欧姆调零旋钮，使其指在零刻度位置。,欧姆调零的方法,4,、欧姆调零：,6,.,注意,：,1,、不能带电测量；,2,、被测电阻不能有并联支路。,正确的连接方法如右图,1k,0,调零,不正确的连接方法,因为造成了人体电,阻与被测电阻并联,5,、连接电阻测量,7,.,6,、读数,阻值,=,刻度值 倍率,刻度值,18,阻值,=18 10K=180K,倍 率,10K,8,.,7,、档位复位：,万用表不用时，将档位开关打在,OFF,位置，或打在交流电压,1000V,档,9,.,谢谢，再见！,10,.,
