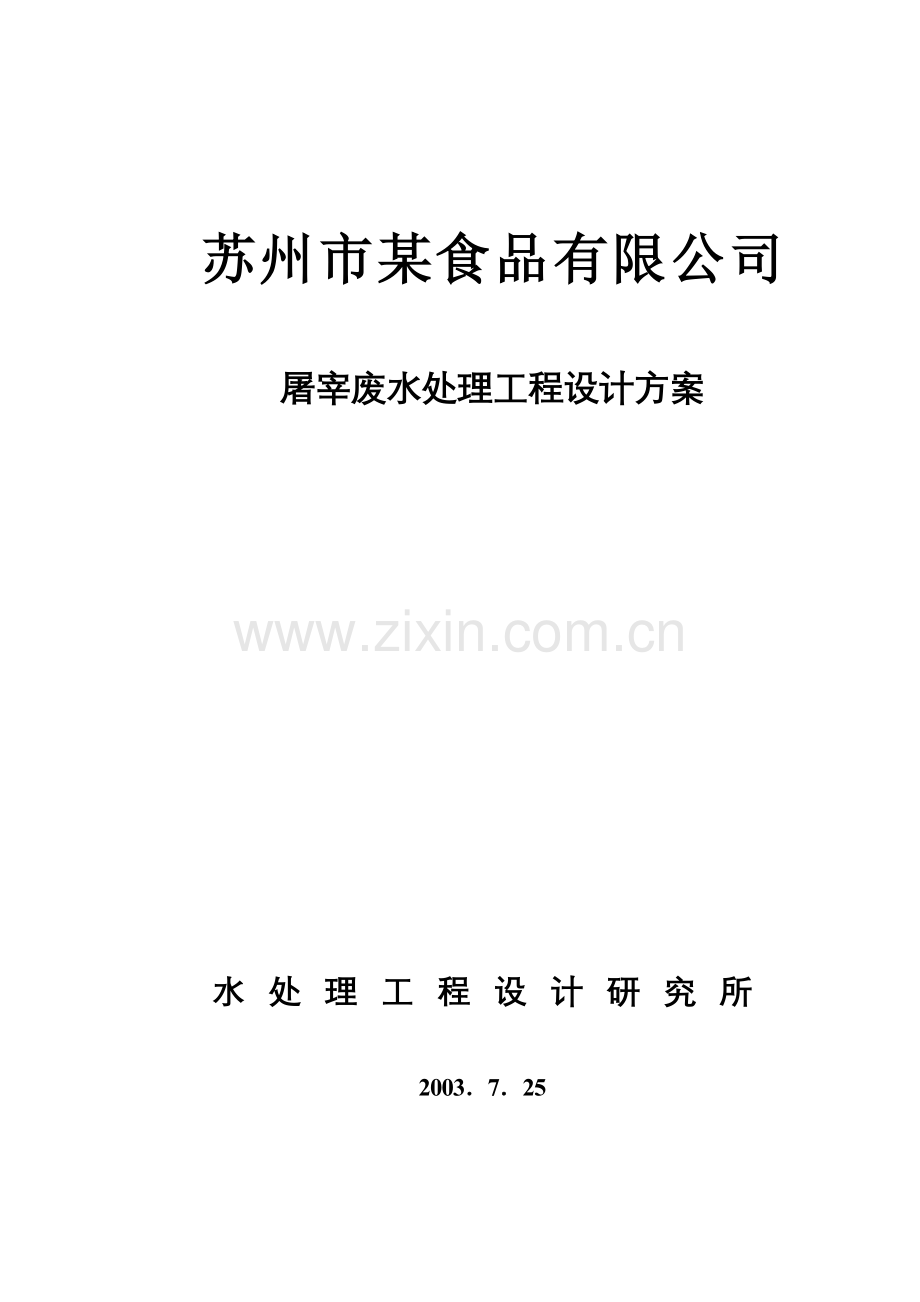

苏州市相城区电镀废水处理设计方案.doc

苏州市某食品有限公司

屠宰废水处理工程设计方案

水处理工程设计研究所

2003．7．25

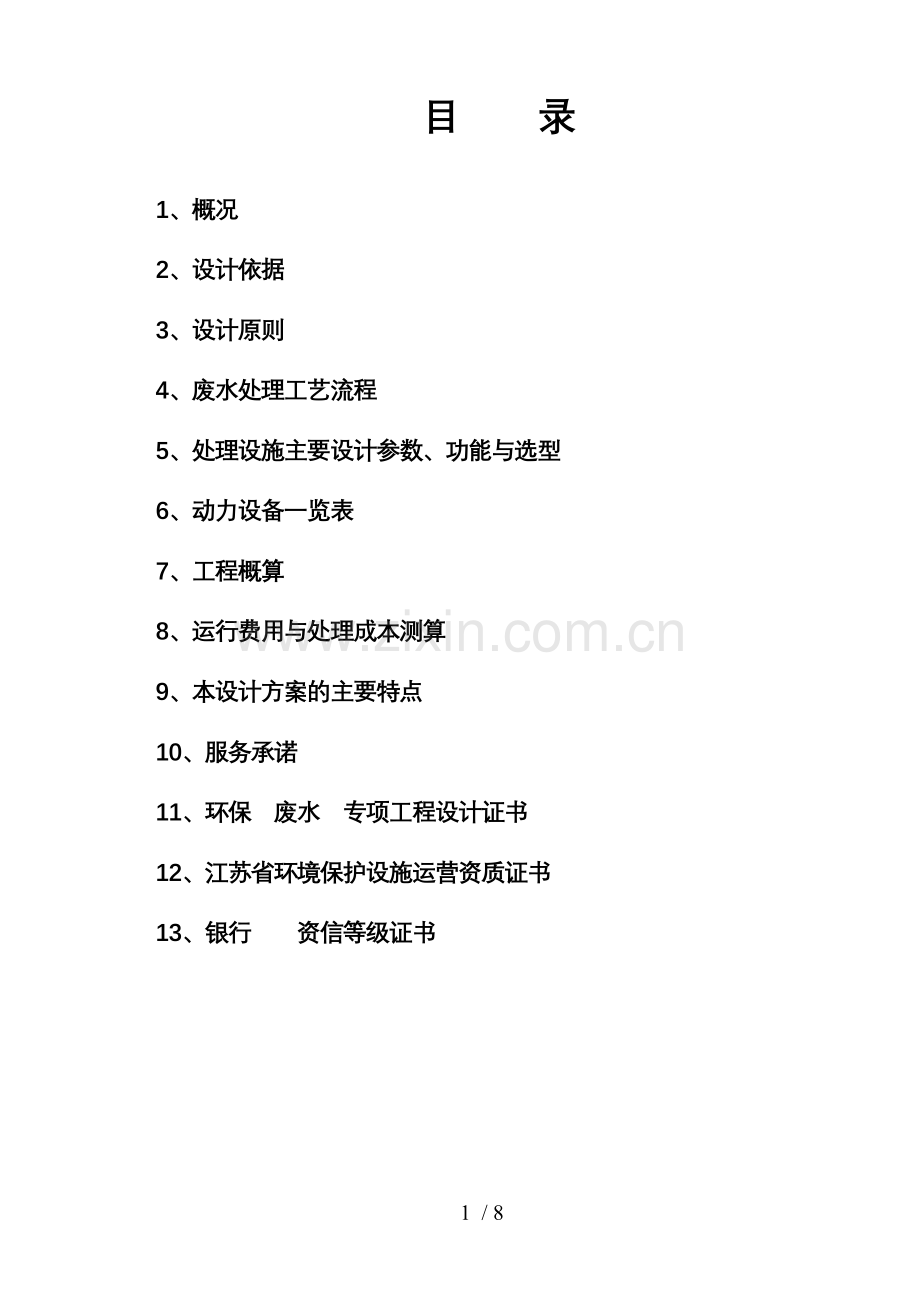

目 录

1、概况
2、设计依据
3、设计原则
4、废水处理工艺流程
5、处理设施主要设计参数、功能与选型
6、动力设备一览表
7、工程概算
8、运行费用与处理成本测算
9、本设计方案的主要特点
10、服务承诺
11、环保(废水)专项工程设计证书
12、江苏省环境保护设施运营资质证书
13、银行()资信等级证书
1 概况
苏州市某食品有限公司位于某某路，是从事食品经营、生猪定点屠宰加工的专业企业。
食品公司在苏州某区新建生猪屠宰加工场，占地面积10亩，生猪圈存量及日宰杀量在700~1000头；职工总数~50人。
1.1 生产废水
1.1.1 废水量：
屠宰量700-1000头/日，废水量定额按0.35~0.25M3/头计，则生产废水量为245~250M3,按250M3设计；
1.1.2 废水水质：
参照国内肉类加工废水水质资料，本设计方案按以下水质数据设计：
值7~7.5、 ~900、5 ~450、 ~520、总氮~60 、总磷 ~18、油脂 ~100。
1.2 生活污水
1.2.1 污水量：
全公司职工按50人、排水量定额按200升/人·日计，则日平均生活污水量为10M3。
1.2.2 污水水质：
值中性、 ~ 400、5 ~ 200、 ~220、总氮~40、总磷 ~8、油脂 ~100。
1.3 综合废水
1.3.1 废水量：为260M3；
1.3.2 废水水质：
值中性、 ~880、5 ~ 440、 ~510、总氮~59、总磷 ~18、油脂 ~100。
1.4 排放标准
经处理后出水执行《污水综合排放标准》（8978-1996）一级标准，即：值6~9、≤100、5≤20、≤70、3≤15、磷酸盐（以P计）≤0.5 、动植物油≤15。

2 设计依据
2.1 建设单位提供的废水量及水质数据。
2.2 环保部门对污染治理的指示与要求。
2.3 《室外排水设计规范》(14-87)有关规定。
2.4 《污水综合排放标准》(8978-1996)一级排放标准。
2.5 环境工程手册《水污染防治卷》相关设计参数。

3 设计原则
3.1 采用 予处理→厌氧生化→好氧生化→物化 四级处理工艺，经处理后出水水质达到国家排放标准。
3.2 采用构筑物组合化，减少占地面积、节省工程投资。
3.3 采用厌氧生化、剩余活性污泥回流再处理等节能措施，降低能耗，节约日常运行费用。
3.4 采用组合化设施合理配伍设计，调节池液位自控等措施，减轻劳动强度，方便操作管理。

4 废水处理工艺流程
详见附图——屠宰废水处理工艺流程图

5 各处理构筑物、设备主要设计参数、功能与选型
5.1 予沉池
予沉池安放在屠宰车间出水口处，采用砖混结构长方形浅池一座，有效容积50M3，出水自流入厌氧生化池，沉淀物采用人工清理；
5.2 厌氧生化池
5.2.1 采用砖混结构，二池并联，每池有效容积100M3，出水自流入调节池；
5.2.2 进入厌氧生化池的总量为304.2，则容积负荷为1.52 3·d，平均水流停留时间为18.5小时；
5.2.3 利用厌氧微生物的生物化学作用分解部分有机污染物，预期、 5去除率~30%，出水620 ，5~310 ；
5.2.4 过剩厌氧污泥定期用可移动的328-12-0.75型潜污泵，压送入污泥浓缩池。
5.3 调节池
采用砖混结构与厌氧生化池合建，有效容积100M3，起调节废水流量的作用；池底安装布气管，定时用空气搅动，防止池底积泥；
5.4 污水泵
处理设施运行时间按13小时/日计，则设计流量为20 M3；
选用5020-15-1.5型潜水排污泵二台，一开一备，性能：20M3、15M、2900、1.5，利用原有潜水排污泵；
5.5 好氧生化沉淀池
5.5.1进入好氧生化沉淀池的总量为161 ，容积负荷按1.13·d计，则生化池的有效容积为150 M3；平均水流停留时间为14小时；
5.5.2 采用半地下式砖混结构二池，并联运行，每池有效容积75 M3，有效水深4.2 M，每池内净尺寸为L×B×6.0×3.0×4.5（M）；采用鼓风曝气生物接触氧化法，池内安装弹性填料、进出水系统及布气系统；
5.5.3 二次沉淀池
采用斜管式沉淀池，砖混结构二座，与生化池合建，每池内净尺寸为L×B×3.3×3.0×4.3（M）；有效表面水力负荷~1.43·d；
5.5.4 鼓风机
选用80型鲁氏鼓风机一台，性能：4.76M3、5M、1300R·P·M、7.5；
利用原有长沙产鼓风机二台作为备用机，性能：2.72 M3、4.5M、1620R·P·M、5.5；
5.5.5 利用好氧微生物的生物化学作用进一步分解有机污染物，预期去除率75~80%，出水155~124，5去除率~90%，出水5~31；
5.5.6剩余活性污泥排入厌氧生化池。
5.6 物化处理
5.6.1隔板式混和槽
钢设备二台，每台有效容积1M3，槽底安装布气管，凝聚剂在混和槽起端投入，助凝剂(必要时投加)在混和槽末端投入，出水自流入反应池；
5.6.2反应池
采用涡流式反应池，砖混结构二座，每座有效容积4M3，出水自流入斜管沉淀池；
5.6.3斜管沉淀池
半地下式砖混结构二座，每座内净尺寸：L×B×3.5×3.0×4（M）
5.6.4利用物理化学的方法，进一步去除有机污染物与悬浮物，预期去除率45~30%，出水≤100，5去除率~35%，出水5≤20；其它考核指标均可达到一级排放标准；
5.6.5污水流量计选用9628型电脑超声波污水流量计一台，出水经流量计计量后排放；
5.6.6物化污泥排入污泥浓缩池。
5.7 污泥处理
5.7.1污泥浓缩池
采用砖混结构一座，有效容积20M3，接纳物化污泥和过剩厌氧污泥，分离液排入厌氧生化池再处理；
5.7.2浓浆泵
选用1B50型螺杆泵一台，性能：5.6M3、80M、960、3；
5.7.3厢式压滤机
选用32/630型一台，性能：32M2、400L、1.5，泥饼含水率~75%；

6 动力设备一览表：
序号
名 称
型 号
单 位
数 量
功 率 ()
备 注
单台
合计
常用
1
潜水排污泵
5020-15-1.5型
台
2
1.5
3.0
1.5

328-12-0.75
台
1
0.75
0.75
0.75

2
鼓风机
80型
套
1
7.5
7.5
7.5

65型
台
2
5.5
11.0
5.5

3
加药泵
168型磁力泵
台
1
0.18
0.18
0.18

4
浓浆泵
150型
台
1
3.0
3.0
3.0

5
厢式压滤机
32/630型
套
1
1.5
1.5
1.5

装机容量 合 计 27

7 工程概算：
7.1设备电气工程：
序号
名 称
型 号 规 格
单位
数量
造价 (万元)
生产厂家
单 价
复 价
1
厌氧生化池
1． 进出水布水装置
2． 328-12-0.75型潜水排污泵
3． 排泥系统
组
台

组
2
1

2
0.15
0.25

0.3
0.3
0.25

0.6

2
调节池
1． 布气系统
2． 5020-15-1.5型潜水排污泵
组
台

1
2

0.3

0.3

利用旧泵
3
好氧生化沉淀池
1. 布水与排泥装置
2. 布气系统
3. 弹性填料及钢支架
4. Ф50蜂窝斜管
5. 齿形出水槽
组
组
M3
M2
组
2
2
110
15
2
0.2
0.8
0.018
0.06
0.3
0.4
1.6
2.0
0.9
0.6

4
鲁氏鼓风机
80型，包括：消音器、防震接头与垫片、逆止阀、安全阀、压力表等
套
1
1.9
1.9
春鼎机械
5
物化处理
1． 隔板混和槽
2． 凝聚剂、助凝剂投加装置
3． 168型磁力泵
4． Ф50蜂窝斜管
5． 齿形出水槽
6． 布水与排泥装置
7． 9628型污水流量计
台
套
台
M2
组
组
套
2
2
1
15
2
2
1
0.3
0.15
0.15
0.06
0.3
0.2
0.8
0.6
0.3
0.15
0.9
0.6
0.4
0.8

6
污泥处理
1．1B50型浓浆泵
2．32/630型厢式压滤机
台
套

1
1

0.4
2.8

0.4
2.8

上海上一泵业
双鲸过滤

7
管道工程
各设施之间的管道连接、阀配件

1.5

8
钢平台榄杆钢梯

0.7

9
动力、照明
电气与液位自控
电柜、电缆
及照明系统

1.8

合 计 19.8万元
设 计 费 3% 0.59万元
安 装 调 试 费 8% 1.59万元
合 计 21.98万元
税 金 5% 1.10万元
总 计 23.08万元

7.2土建工程：
7.2.1预沉池
砖混结构一座，有效容积50M3；
7.2.2厌氧生化池
砖混结构地下池二座，每座有效容积100M3；
7.2.3调节池
砖混结构一座，有效容积100M3，与厌氧生化池合建；
7.2.4好氧生化沉淀池
半地下式砖混结构，二座合建，外包尺寸：L×B×10×7×4.5（M）
7.2.5混凝沉淀池
半地下式砖混结构，二座合建，外包尺寸：L×B×7×7×4（M）
7.2.6污泥浓缩池
砖混结构一座，有效容积20M3；
7.2.7机房（鼓风机、厢式压滤机）、配电室、值班控制室，建筑面积~50M2
土建工程请建设单位自行确定承建单位，负责构筑物的结构设计与施工，对工程质量负责；我公司提供土建工程设计条件图与技术要求。

8 运行费用与处理成本测算：
8.1运行费用测算：
8.1.1电费
污水泵19.5度、鼓风机156度、浓浆泵与压滤机6度、其它（药泵、照明、单轨行车等）3.5度；
合计185×0.8=148度，电价按0.75元/度计，则日耗电费为111元；
8.1.2药剂费
混凝剂、助凝剂，按0.3元/吨计，则日耗药剂费为78元；
8.1.3人工费
按1.5人、日工资按30元计，则日耗人工费为45元；
合计234元/日；
8.2处理成本(不包括折旧费)测算
234÷260=0.9元/吨

9 本设计方案的主要特点：
9.1采用予处理——厌氧生化——好氧生化——物化四级处理工艺，经处理后出水各项考核指标均可以达到《污水综合排放标准》一级标准；
9.2处理设施采取组合化设计，占地少、工程造价省；
9.3采用低能耗处理工艺，如厌氧生化的处理效果是在无能耗条件下所取得，并减轻后续处理设施处理负荷；将好氧生化产生的剩余活性污泥排入厌氧生化再处理，减轻了污泥处理的负荷，从而可以降低日常运行费用；
9.4经处理后出水可以部分回用于猪圈冲洗水及绿化用水，节省自来水费用；
9.5予沉池上部安装单轨电动行车，减轻人工清理沉淀物的劳动强度，采取处理设施组合化设计，污水泵液位自控等措施，方便操作管理。

10 服务承诺：
10.1我公司所承担的工程内容（除外购标准设备外）一年内免费包修，二年内保修、酌收材料费，二年后实行终身服务、酌收工料费。
10.2工程项目中所选用的外购标准设备，如：水泵、气泵、污水流量计等，自安装就位试车合格起包用期一年，由设备生产单位提供终身有偿维修服务，我公司负责提供产品说明书、产品合格证、联系电话、联系人，包用期内由我公司联系。
10.3在运行过程中若发生故障，接到建设单位通知后24小时内，我公司即派工 程技术人员赶到现场，及时排除故障、恢复运行。
