(给排水、强弱电、景观照明)总平安装工程施工设计.doc

项目一期总平安装工程

施
工
组
织
设
计

建筑工程有限公司
日期：二0一三年 十月

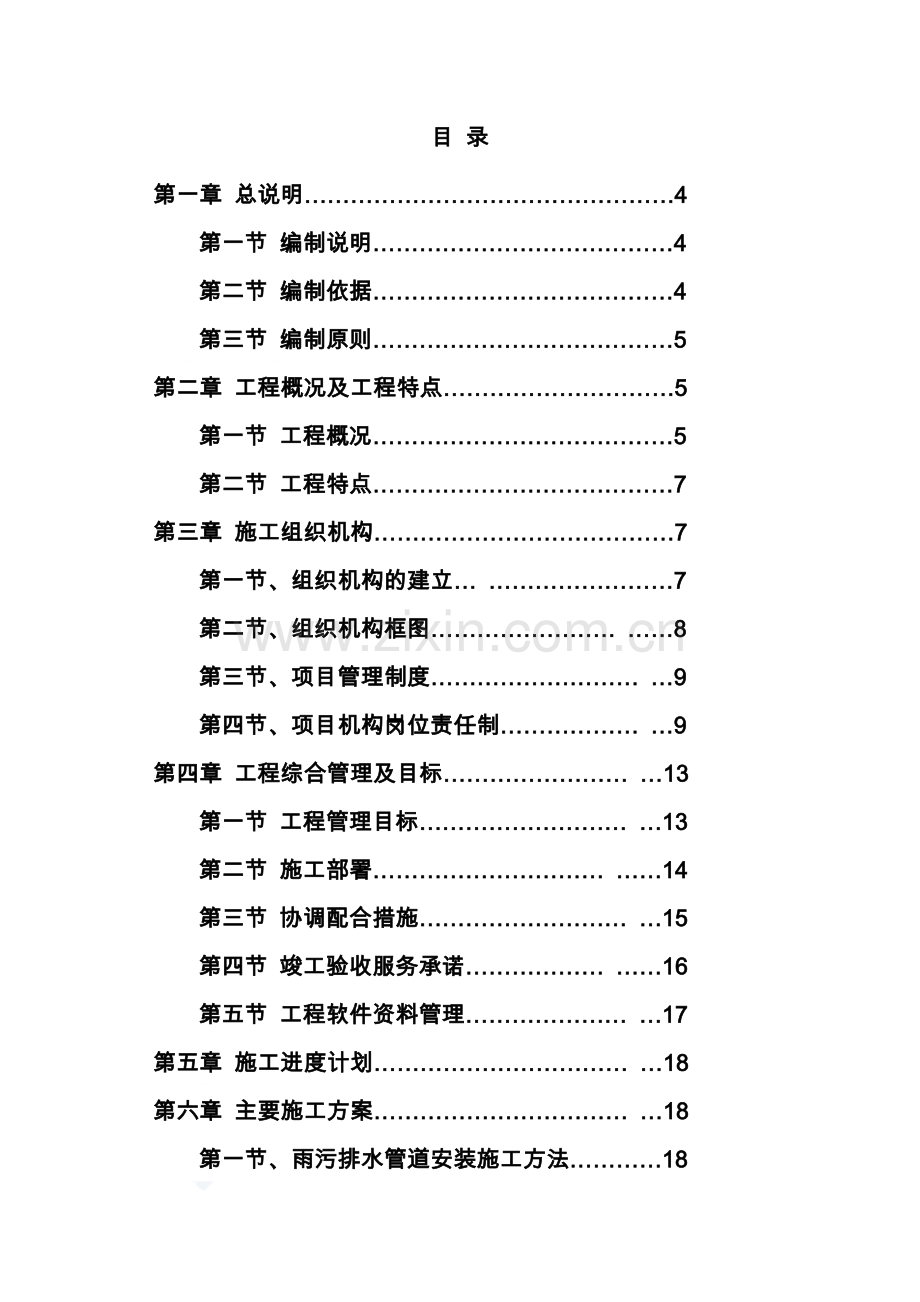

目 录
第一章 总说明…………………………………………4
第一节 编制说明…………………………………4
第二节 编制依据…………………………………4
第三节 编制原则…………………………………5
第二章 工程概况及工程特点…………………………5
第一节 工程概况…………………………………5
第二节 工程特点…………………………………7
第三章 施工组织机构…………………………………7
第一节、组织机构的建立… ……………………7
第二节、组织机构框图…………………… ……8
第三节、项目管理制度……………………… …9
第四节、项目机构岗位责任制……………… …9
第四章 工程综合管理及目标…………………… …13
第一节 工程管理目标……………………… …13
第二节 施工部署………………………… ……14
第三节 协调配合措施……………………… …15
第四节 竣工验收服务承诺……………… ……16
第五节 工程软件资料管理………………… …17
第五章 施工进度计划…………………………… …18
第六章 主要施工方案…………………………… …18
第一节、雨污排水管道安装施工方法…………18
第二节、给水工程施工方案 ……………………26
第三节、景观照明工程施工方案…………… …28
第四节、强弱电工程施工方案………… … …31
第七章 质量保证措施…………………………………33
第一节、质量承诺……………………………… 33
第二节、质量控制体系……………………… …33
第三节、质量控制措施………………………… 34
第八章、成品保护措施……………………………… 37
第九章 施工技术措施…………………………………38
第一节、分项工程质量控制措施……………… 39
第二节、关键及重点部位控制措施…………… 41
第十章 安全施工措施…………………………………43
第一节、安全施工体系………………………… 43
第二节、安全施工保障………………………… 43
第三节、安全施工措施………………………… 44
第四节、施工用电安全措施…………………… 45
第十一章 文明施工措施………………………………47
第十二章 环境保护管理措施…………………………47
第一节、工作目标……………………………… 47
第二节、组织管理……………………………… 47
第三节、工作制度……………………………… 47
第四节、管理规定……………………………… 48
第十三章 机械设备及检测仪器的配置………………51
第十四章 劳动力安排计划………………………… 51

第一章 总说明
第一节 编制说明
一、本施工组织设计是我单位组织有关管理人员及技术人员认真学习招标文件、施工图纸后，在多次深入现场调查的基础上，根据工程实际情况、工程外部环境、工期要求及建设单位的精神编制而成的。
二、本施工组织设计严格按照招标文件的范围和建设单位的要求，在人员配制、机械配备、材料调配、质量要求、进度安排等方面统一部署的原则进行编制。
三、本设计严格按照设计图纸的要求以及排水工程、施工规范的规定；保证重点，统筹兼顾；根据本工程施工现场的地质、地貌、气候等实际情况，结合我公司自身的施工力量和管理模式。本着以机械为主，人工施工为辅，科学组织，充分发挥我公司的优势，创优良工程的原则编制。
第二节 编制依据
一、“项目一期总平安装工程 ”的招标文件及招标补疑文件。
二、施工图纸全套。
三、施工现场的地质、地貌、水文等具体实际情况。
四、我公司贯彻实施GB/T19001-2008 idtISO:2008标准的质量管理体系文件。
五、我公司现有的机械设备、人力资源、施工技术力量和工程组织管理水平。
六、与工程有关现行的国家市政工程质量检验评定标准及施工规范。
第三节 编制原则
一、按照招标文件的各项条款要求，实质性响应招标文件及建设单位的要求。
二、坚持在满足建设单位要求的基础上力求技术先进、管理科学、经济实用的原则。
三、根据工程实际情况，围绕工程重点、周密部署、合理安排施工顺序。
四、实行项目法管理，利用网络技术对生产资源及生产诸要素进行优化配置，保证实现工期、质量、安全、成本及社会信誉的预期目标。
五、重视文明施工及环境保护，以减轻施工给当地居民带来的不良影响。
第二章 工程概况及工程特点
第一节 工程概况
××项目一期总平安装工程位于××经济开发区，包含给排水、景观照明、强弱电等工程。
一、给、排水工程
（一）给水
1．当给水管与排水管碰撞时给水管上方埋置。

2．埋于道路外侧人行道或草地下的给水管覆土厚度为1.0-1.4m。
3．给水采用聚乙烯管（1.25MPa)管径DN100，管道连接采用热熔连接。景观绿化给水采用聚乙烯塑料管（PE）（1.25MPa)DN75、DN 63、DN50（PE）（1.60MPa）DN40、DN32、DN25、DN20。喷泉给水主管采用采用PPR DN63和（PE）（1.60MPa）DN40、DN32、DN25、DN20。
（二）排水
1．雨污排水管道采用PVC-U双壁波纹管管径DN300-DN500,钢带增强PE螺旋波纹管管径DN600-DN800.
2．管道基础为10cm厚中粗砂。
3．雨污水管管径DN300-DN500用橡胶密封圈承插连接，DN600-DN800采用热缩套连接，图中雨污水管标高为管底标高。
4．管道与检查井连接采混凝土套环加橡胶密封圈的方法。
5．雨水口篦子采用合成高分子雨水篦子和304不锈钢雨水篦子。
6．雨水口连接管管径为PVC-U DN200双壁波纹管和多联PVC管DN200、DN150、DN100坡度为0.005.
7．防止受压破损的技术措施。
管道交叉处理按《给排水管道工程施工及验收规范》<GB50268-97> 10-13页要求作。
（三）其它：
1．雨水管道基础应根据管道材质、接口形式和地质条件确定，对地基松软或不均匀沉降地段，管道基础应采取加固措施。
2．位于车行道的检查井，应采用具有足够承载能力和稳定性良好的井盖与井座。
3．DN表示管道公称直径
(四)景观照明
1.室外电力、照明线路均采用YJV-0.6-1KV电缆，水底灯和水泵采用JHS型防水电缆，保护套管采用阻燃通用冷弯管（B）型管，过路保护采用镀锌套管保护。园区内安装水底灯、庭院灯、照树泛光灯、地埋灯、柱顶灯、20m高杆灯、草坪灯。
（五）强、弱电
1．强弱电沟槽采用机械开挖，强弱电管采用碳素波纹管，管径DN50-DN150。
2.强电电缆为YJV-0.6-1KV电缆和YJV22-0.6-1KV带铠电缆。
第二节 工程特点
一、本工程为××项目一期总平安装工程，交通较为不便，对工程材料的运输、施工机械的进出场较为不便。
二、本工程污、雨水管埋深为1.2-6.5m，因此施工时只考虑明沟排水的明排措施，以确保管沟在无水的状态下进行施工。
三、本工程临时用电将从总包单位指定的配电箱接入施工现场(安置电表)。
四、施工临时用水从总包单位指定的管网接入，在入口处作水表总阀（安置水表）。
第三章 施工组织机构
第一节、组织机构的建立

我公司将针对本工程采用全新的管理模式组织施工。将以“一流的工程质量、一流的工程速度、一流的管理模式、一流的服务态度”完成本工程，为业主和社会奉献优良工程，为公司创造“良好的社会效益和经济效益”。
根据工程的规模和特点，本工程设置由公司领导及各职能部门人员参与的工程领导小组，直接对该工程项目经理部实施领导。公司将选派具有多年总平施工经验和具有电气施工经验的项目经理及管理人员组建成该项目经理部。并由公司工程部、质安部亲临现场处理解决施工中所有的技术难题。项目部对外适应业主管理的要求，充分发挥公司的经济技术优势和精诚合作的诚意，对内建立健全项目经理、技术负责人、工长、质检、安全、内业、材料、机械、劳资等岗位责任制。各个施工管理部门在项目经理部的直接指挥下，做到有计划的组织施工和管理，确保工程项目的质量、工期、安全、成本及文明施工取得高水平、高效益。
项目经理部将根据工程合理安排施工现场的管理人员，认真贯彻执行公司有关项目经理部的有关制度，同时建立针对本工程具体实际的岗位质量责任制和目标管理，落实项目管理法。涉及工程的质量、安全、及进度，要求每个现场管理人员要认真履行工作职责，不折不扣的完成自己的施工任务，为公司争得一方声誉。
项目经理部在施工过程中将无条件接受业主、监理、社会的监督和指导，服从监理的指挥，为本工程按时按质的完成而尽心尽力。
第二节、组织机构框图
本项目施工组织机构在配置力求合理、有效、满足本工程的施工需要，对外能处理好同业主、监理以及周围相关居民等方面的关系，对内做好施工现场的管理，能实现本工程质量、工期、安全、文明施工等目标，贯彻执行公司质量、技术、安全等规章制度，为公司赢得社会信誉。
第三节、项目管理制度
项目经理部是我公司对外形象的窗口，为保证项目经理部各项管理工作和措施顺利进行。抓住以人为本，贯彻“三个代表”思想，根据公司管理制度，结合工程特点，建立健全各项管理制度，建立合理的工作程序，建立有利于调动员工工作积极性的激励机制。做到规范管理、项目运作有章可循、奖优罚劣、奖勤罚懒，最大限度的发挥人的潜能。为此在本工程中项目经理部应建立健全以下的主要管理制度，以保证工程顺利完成。
第四节、项目机构岗位责任制
1、项目经理质量职责
项目经理是代表组织贯彻实施GB/T19001-2008 idtISO:2008标准的基层单位领导，负责全面管理过程实施效果的责任人。
（1）要确保质量方针、目标的实现，要把目标展开、分解、实施、落实到各级人员的质量职责中；
（2）机构人员按规定配齐，资源配备适宜；
（3）认真贯彻质量体系文件，确保过程受控，工作质量高，多创精品，工程质量、工期达合同要求；
（4）确保安全、文明施工，杜绝重伤及死亡、火灾等事故发生，轻伤频率控制在2‰以内；
（5）与顾客沟通及时办理变更签证，预决算、竣工交验与收缴工程款；
（6）参加公司组织的回访保修工作，贯彻回访保修规定，达顾客满意。
2、技术负责人质量职责　　
技术负责人协助总工程师开展工作，接受生技处、质检处、安保处业务指导，负责组织贯彻GB/T19001-2008 idtISO:2008标准，按公司贯标三个层次文件的要求执行。
（1）完善和改进内部质量管理体系，贯彻实施质量体系文件，确保质量方针、目标的实现，对本公司工程质量负责。
（2）负责组织图纸会审、编制实施性施工组织设计（方案）/质量计划，向专业管理人员作书面技术、安全、质量进度交底；对变更设计审核签证；组织技术人员学习贯标文件及业务学习。
（3）严格按施工组织设计组织施工；严格执行技术标准、规程、规范，以科学的生产工艺组织施工；组织对工程（产品）质量“三检”、试验、计量、“三工序”，样板施工控制，确保过程质量（产品）达到规定要求。
（4）对分公司（项目部）的技术文件、资料、质量记录等督促收集、建档工作。
（5）参加内部质量审核，对不合格品进行评审，制定纠正和纠正措施，指导实施并验证；制定预防措施，创优计划，关键、特殊过程控制措施并纳入施工组织设计之中控制。
（6）组织文明施工管理、安全、环保检查，及时整改违规行为，确保安全文明生产。
3、专职质检（质管）员质量职责
业务方面在各级技术负责人的领导下，在质检处、质管办的指导下，重点对“不合格品控制”“纠正措施”、“预防措施”、“过程监视和测量”、“记录控制”、“内部审核”等程序参与策划和控制。
（1）认真贯彻实施质量体系文件；组织每月二次标准、文件学习，作好记录。
（2）随工程进度收集，整理贯标程序中所需的记录，及时建立分目录、总目录以提供使用。
（3）熟悉和运用专业标准，负责对生产过程质量进行“三检”、“三工序”、样板施工的验收。
（4）参加隐蔽验收，分项、分部验收，交工验收并提供验收资料。
（5）对不合格品（项）有权停止作业，及时向有关领导报告，协助制订纠正和纠正措施进行整改、验证不留隐患。
（6）质检、质管员，分工合作，建立质检和质管两个系统，分别按质检系统要求和贯标要求建立档案，部份资料共用，各有侧重，确保可追溯性。
（7）对关键、特殊过程要重点监视和测量，以便对一般过程管理不失控。
（8）协助材料（设备）员、试验员对原材料、半成品、成品的质量检验试验工作。
4、工长（施工员、技术员）质量职责
认真贯彻实施GB/T19001-2008 idtISO:2008标准，严格执行各过程的程序文件和作业文件，确保工程质量达到规定要求。
（1）熟悉掌握图纸、标准、规范，按实施性施工组织设计组织施工，对工程（产品）生产过程的质量负责，确保工程（产品）质量达到规定要求。
（2）学习、理解、掌握运用组织的质量方针，圆满实现质量目标。
（3）参加制定实施性施工组织设计（方案）、质量计划（创优计划），关键、特殊过程的过程控制计划等，并负责指导实施。
（4）负责技术、质量、安全、进度、环保等书面交底，并签名归档。
（5）负责工程的测量工作并建立复核认可制度，保存记录。
（6）组织、参加“三检”、“三工序”、样板施工、分项、分部工程验收。
（7）负责正确填写施工日志，设计变更，推广应用“四新”的资料。
（8）参加制定不合格品（项）的纠正措施，及时向有关部门、人员反馈信息。
（9）指导全面质量管理深化工作，参与QC小组活动，并出成果。
5、专（兼）职计量、试验员质量职责
业务方面在技术负责人和施工员领导下工作。
（1）熟悉掌握程序文件、作业文件，认真贯彻质量方针，实现质量目标。
（2）熟悉掌握专业标准，负责计量器具送检、抽检、维护管理；做好器具标识、台帐，监控器具正确使用。
（3）负责试验器具的配备，如试模，塌落度筒等的数量、质量，确保试件达到合格要求。
（4）负责与材料员配合，请监理见证对原材料、半成品、成品取样送检并取回合格证归档。
（5）负责工程试验的外部委托工作，包括砼、砂浆试块的标准养护在内。
（6）负责试验、计量的统计归档工作。
（7）参加QC小组活动及推广应用“四新”工作，并出成果。
（8）出现检验试验不合格的报告单，及时向有关领导、部门报告进行处置。
7、所有项目管理人员责任将在现场上墙公示。
第四章 工程综合管理及目标
第一节 工程管理目标
一、质量目标
按招标文件的要求本工程的质量为达到合格标准，我公司将依靠较强的技术设备和较高的管理水平以及多年的总平施工经验，对本工程将严格管理、重点控制，保证本工程达到质量验收要求。
二、安全目标
施工安全：施工现场杜绝重大伤亡事故及机械设备事故，轻伤频率控制在1‰内。
消防安全： 施工现场无火灾、火警事故。
治安管理：施工现场治安管理达标，无刑事犯罪案件，消除“六害”行为。
项目将建立以公司领导挂帅、各级职能部门负责人组成安全领导小组，监督施工中安全防范措施，在施工中认真执行“安全第一、预防为主”的方针，达到“安全施工标准化现场”要求，保证该项目施工过程无“传染”病例发生。
三、文明施工目标
按照文明施工工地规定,发扬项目部创十佳的经验, 项目部严格按文明安全工地标准和GB/T19001-2008 idtISO:2008标准对施工全过程进行科学管理，建成标准化文明施工现场。贯彻《施工现场安全文明标准化工地》，达到文明工地十二条要求。创“标准化文明工地”。
第二节 施工部署
一、总体布署
1、针对该工程质量高、工期短的特点，总的部署为：先进行雨、污水管道、电力管线的开挖，管道的安装（检查井随管道安装同时进行）、电缆的预埋，而后进行管道、电缆沟沟槽回填。
2、本工程将重点加强对给排水工程的工期及质量控制，保证本工程工程的总的施工进度，确保工程工期如期实现。由于本工程工程短、工作量较大，因此施工过程中需紧凑安排，密切配合，确保施工进度按计划的目标进行，确保该保质按期的完成。
3、在施工过程中抓目标管理和生产要素的优化组合、抓监督保证、严过程控制、严动态管理，始终围绕满足合同工期要求，按工程质量达标组织施工，自觉接爱业主、设计及相关部门的监督，确保各项管理目标的全面实现。以最快的速度完成本工程的建设，尽早投入使用。
二、施工准备
1、项目经理部应组织项目部技术管理人员进一步熟悉图纸、规范、检验标准等，组织图纸会审及技术交底，制定详细的施工组织设计和网络进度计划。进行水准点和导线点的复核工作，并将复核资料报请监理工程师审批认可。
2、施工用水从总包单位指定管网接入，在入口处施工水表总阀，再引至各用水点，在过原有道路处加钢套管进行保护。
三、施工安排
根据施工现场调查和踏勘、设计图纸技术要求，现行施工技术规范操作规程，结合本工程的实际情况，将作如下安排：
搭建临时设施→施工现场测量控制、放线→雨、污水管沟、电缆沟开挖→管道基础及雨、污水管道安装（检查井砌筑）、电缆沟预埋→土方回填→交工验收。
整个工程采取先地下后地上平行流水交叉作业，以提高效率、缩短工期。
第三节 协调配合措施
一、内部协调
项目经理按总体施工布置，结合本工程的实际情况，从各个作业班组人员、工程管理人员、材料、机械、资金等进行合理安排和调度，以求达到最佳的施工效率和效益，确保质量、工期、安全、文明施工等全面达标。
二、与监理单位协调
1、随时接受监理工程的临检、检验，尊重监理工程师。坚决杜绝现场作业不服从监理工程师的现象发生，使监理工程师的一切指令得到全面的执行。
2、在通知监理工程对隐蔽工程检查前，首先严格进行自检，自检合格后，按照规定格式填写隐蔽工程检查证及验标，主动提供所需的设计、施工资料。
3、主动向监理工程师报适实施性施工组织设计及重点、关键工程施工方案，求得监理工程师认可后，方可实施。
第四节 竣工验收服务承诺
自工程竣工验收开始，我公司将严格执行《建筑工程保修办法》和我公司ISO9001质量管理体系程序文件中工程质量回访及保修制度，对立“用户第一、质量第一意识”。
一、按照我公司ISO9001质量管理体系要求，工程竣工验收后填写《建筑工程保修书》发放给业主，使业主明确我公司提供的各项保修服务。
二、工程竣工验收半年内，我公司将组织项目经理部，公司质量检验处进行质量回访，征求业主的意见，并填写“产品质量回访记录”。
三、由本工程的项目经理部负责保修期间的工程维修检修工作，对工程在验收时未发现的问题积极主动的进行维修。
四、保修期满三年后，办理业主确认记录归档。
五、保修期后，我公司将每年进行一次质量回访，并长期对业主提供优惠服务。
第五节 工程软件资料管理
一、认真贯彻执行国家、四川省计委、档案局及省建委关于工程档案资料管理的通知、规定，对工程从开工到竣工全过程，必须按档案资料的具体内容、整理方法、填写程序、纸张规格等，作到规范化和标准化。
二、公司主管经理和总工程师负责领导，督促公司有关部门及项目经理认真履行各自的职责，定期进行检查、督促，确保档案资料的完整、准确。
三、工程施工的技术资料，土建各安装均应同建设单位、设计院、质监站、建材厂家等，密切配合，使各类资料能及时、准确、完整地按规定完善归档。同时，对复检项目严格坚持“三共同”制度：即甲、乙双方共同取样，共同送检，共同取证。
四、项目技术负责人负责指导技术人员作好工程施工各类资料收集、汇编工作，并按归档资料的规定进行归档。必须字迹清楚、图样清晰。施工中，对隐蔽、技术核定、材料代换、变更通告等应及时办理签字；分部分项工程及单位工程质量检查评定，由专职质安员逐项填写，并有质量评定人员和技术负责人签字。质量保证资料由内业人员逐项检查后，经工程负责人签字。做到工程竣工验收与竣工资料验收同步进行，并按档案管理规定整理备案，交有关部门审核。
第五章 施工进度计划
一、若我公司有幸中标，必将对该工程进行重点控制，为了本工程能优质、高效、按期交付使用，因此我公司将制定计划逻辑严密，工序穿插衔接紧奏、合理的施工进度计
二、由于该工程施工工程量量大、工期较紧，根据工程的实际情况将采用分段流水作业。其主要分部分项工期安排控制详见施工进度计划表：
除上述工期安排外，将在实施施工时，根据具体工程的实际情况编制月、旬、周的详细进度计划，以保证本工程在质量达到建设单位要求的前提下按时交付。

第六章 主要施工方案
第一节 排水管道安装施工方法
一、施工工艺流程
施工准备→测量放线→沟槽开挖→验槽→管道基础施工→管道安装→检查井施工→闭水试验→隐蔽工程验收→沟槽回填
二、施工放线
根据拟建道路中线坐标和桩号以及与各建筑的相对关系，定出排水管线的中心线位置、出入口和检查井的位置。直线段均按道路桩号进行放线，道路转弯处和弧线段先确定检查井位置，根据平面图和管线排列图中所注沿道路纵向定位尺寸，以及检查井桩号即可确定检查井位置，两检查井直线连接。计算基坑开挖深度及槽口的宽度，设置临时水准点，放出开挖线。
三、沟槽开挖
1、沟槽开挖按照GB 50268-2008按先深后浅，先污水沟槽、后雨水沟槽的原则进行施工。
2、排水管道地基处理应达到道路要求，在路基填土段应按道路密实度要求回填到路基标高，然后再开管槽。
3、沟槽开挖采用大开槽形式，其边坡见下表（后附开挖示意图）。
深度H
边坡系数K
备注：遇不良土时，还应采用相应的支撑。
普通页岩、坚石
K=0.3
普通黏土
K=0.5
管道和构筑物工作宽度见下表：
管径（mm）
每侧工作宽度（m）
d500以内
0.3
d500- d1000
0.4
d1000以上
0.5
4、开挖时以机械作业为主，人工为辅。利用挖掘机开挖。遇有障碍物时用人工开挖。余土则及时清运至业主指定的地点废弃。
5、开挖时要严格控制中线及边坡，以免造成挖偏、超挖以影响沟槽的直顺和沟壁的稳定性。要求地基的承载力要大于等于0.15Mpa。
6、开挖时若遇流砂、淤泥、松散土应钻孔桩，其钻孔的深度根据现场实际情况确定。
7、在开挖过程中如遇地下管线（排水管、煤气管等）应及时与建设单位取得联系，抓紧时间协商处理，切忌盲目施工。现场应设专人巡视，若遇松散土质，立即采取钢木支护，确保施工安全。
8、在机械挖槽时，应向机械司机详细交底，交底内容一般包括挖槽断面、推土位置、现有地下构筑物情况及施工技术、安全要求等，并应指定专人与司机配合，其配合人员应熟悉机械挖土的有关安全操作规程，并及时测量槽底高程和宽度，防止超挖。确保槽底土壤结构不被扰动和破坏。由于机械不能准确挖至规定的槽底高程，因此开挖至计槽底高程以上20cm左右时停止开挖，待下道工序进行前人工进行捡底夯实。
9、沟槽开挖的质量标准
（1）严禁扰动槽底土壤，如发生超挖，严禁用原土回填。
（2）沟槽允许偏差应符合下表的规定：
序号
项目
允许偏差（mm）
检验频率
检验方法
范围
点数
1
槽底高程
0、-30
两井之间
3
用水准仪测量
2
槽底中线
每侧宽度
不小于规定
两井之间
6
挂中心线用尺量每侧计3点
3
沟槽边坡
不陡于规定
两井之间
6
用坡度尺检验每侧计3点
10、基槽底超挖处理方法
（1）干槽超挖掘15cm以内者，可用原土回填夯实，其密实不低于原天然地基土。
（2）干槽超挖在15cm以上者，可用砂砾石分层处理，其直对密实度不应低于95%。
（3）槽底有地下水或地基土含水量较大，不适于加夯时，可用天然级配砂石或卵石回填。
四、管道施工
1、管道施工顺序：
排水管道施工程序为：验槽→基础→下管→管道安装、砼包管→检查井安装（砌筑）→闭水试验 校验合格
2、验槽：检查槽底杂物，应将槽底清理干净，检查地基，确定土壤是否被扰动，必要时应进行处理；检查槽底高程及宽度，应符合挖槽的质量标准；检查槽帮，有裂缝及坍塌危险者必须处理；检查堆土，下管的一侧堆土过高或过陡时，应根据下管需要进行处理。验槽合格后才能进行砂石基础的施工。
3、管道垫层
　　 为保证管底与基础紧密接触并控制管道的轴线高程、坡度，双壁波纹管管道仍应做土弧基础。对一般土质，当地基承载力特征值fak≥80kpa，通常做一层10cm厚粗砂垫层即可，以利基础的稳定。基础在承插口连接部位应予先留出凹槽便于安放承口，安装后随即用砼包封。管底与基础相接的腋角(2α范围)，必须用预制块进行先固定，紧紧包住管底的2α角部位，形成有效的支承。

4、管道安装
　　管道安装一般均采用人工安装，管径大于DN400mm的管材可用非金属绳索向槽内吊送管材。管口安装时应将管口顺水流方向，管口逆水流方向由下游向上游依次安装。管材的长短可用手锯切割，但应保持断面垂直平整不得损坏。小口径管的安装可用人力，在管端设木挡板用撬棍使被安装的管子对准轴线插入管口。直径大于DN400mm的管子可使手搬葫芦等工具，但不得用施工机械强行推顶管子就位。管道接口以橡胶圈接口居多，施工操作简便，但应注意橡胶圈的断面型式和密封效果。圆型胶圈的密封效果欠佳，而变形阻力小又能防止滚动的异形橡胶圈的密封效果则比较好。普通的粘接接口仅适用DN110mm以下的管材。肋式卷绕管必须使用生产厂特制的管接头和粘接剂以确保接口质量。
管道与检查井的连接宜采用柔性接口，可采用承插管件连接。亦可采用预制混凝土套环连接，将混凝土套环砌在检查井井壁内，套环内壁与管材之间用橡胶圈密封，形成柔性连接。水泥砂浆与PVC-U的结合性能不好，不宜将管材或管件直接砌筑在检查井壁内。可采用中介层作法，即在PVC-U管外表面均匀的涂一层塑料粘合剂，紧接着在上面撒一层干燥的粗砂，固化20min后即形成表面粗糙的中介层，砌入检查井内可保证与水泥砂浆的良好结合，防止渗漏(图5)。对在坑塘和软土地带，为减少管道与检查井的不均匀沉降，一种有效的办法是先用一根不大于2m的短管与检查井连接，下面再与整根长的管子连接，使检查井与管道的沉降差形成平缓过渡。

5、检查井安装
检查井为塑料成品检查井，井筒采用塑料井筒，绿化上采用Φ700合成高分子轻型井盖座，道路及铺装上采用304不锈钢井盖座。
五、闭水试验
1、一般规定（闭水水头、抽检频率建设单位应有具体规定）
（1）污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填前应进行闭水试验。
（2）闭水试验的水位，应为试验段上游管内顶以上2m。如上游管内顶至检查井口的高度小于2m时，闭水试验水位可至井口为止。
2、闭水准备
（1）管道闭水前试验管段应具备如下条件：
A、管道外观质量已验收合格；
B、管道未回填且沟槽内无积水；
C、全部预留管口，已封堵且不得漏水。
（2）测准试验管段的管道直径、长度和检查井的规格尺寸，并熟记相应的允许渗水量标准。
（3）试验前，将需灌水的检查井内支管管口和试验管段两端的管口，用M7.5水泥砂浆砌240mm厚的砖堵死，抹面密封，并在下游管口底端预留排水管。
3、闭水试验程序
（1）待砖砌堵头养护到一定强度，其承载力经核算大于水压力的合力，即从上游检查井向实验管段灌水。
（2）当水位达到规定水头时检查砖堵、管身、接口有无漏水或严重渗水。如渗漏水量超过规定允许渗水量时，应按3、进行处理后再做闭水试验。
（3）严重漏水的管段，一般均应返工修理。但由于管材、管带、管堵、井垟等有少量漏水，一般可用防水剂配制水泥砂浆，或水泥砂浆涂刷或勾抹于渗水部位即可。涂刷或勾抹前，应将管道内的水排放干净。
（4）在管道浸泡24小时后进行闭水试验。先进行试闭水20分钟，待水位稳定后正式试验，并及时通知监理工程师到场。当试验水头达到规定水头时开始计时，观测时间不小于30分钟，然后准确量测检查井内水位的下渗高度。
（5）一段闭水完毕，将水抽至另一管段，连续作业以便节约用水。
4、渗水量计算
（1）渗水量计算公式如下：
Q=ЛR2 H×24×1000/L·T
式中 Q—每公里每24小时实际渗水量，M3/（Km·d）；
ЛR2—圆面积（如是方井则为长×宽），M2；
H—检查井内水位下渗高度，M；
L—闭水管道长度，M；
T—闭水时间，h。
（2）检查井本身的渗水量应按湿周面积折算成管道当量长度，加入L后进行计算，折算公式如下：
L＝（Ｓ２＋Ｓ３）／Ｓ１
式中　　Lˋ--检查井折算成当量长度，M；
Ｓ１—试验段每米管道的内表面积，M2/M；
Ｓ２—检查井（包括加高部分）淹水部分的内表面积，M2；
Ｓ３—检查井内底面积，M2。
（3）污雨水管道闭水试验的允许渗水量见下表
排水管道闭水试验允许渗水量

管 径（mm）
允 许 渗 水 量
M3/（Km·d）
L/h·m
300
28
1.1
400
32
1.3
六、沟槽回填
　　 柔性管是按管土共同工作来承受荷载，沟槽回填材料和回填的密实程度对管道的变形和承载能力有很大影响。回填土的变形模量越大，压实程度越高，则管道的变形越小，承载能力越大，设计施工应根据具体条件慎重考虑。沟槽回填除应遵照管道工程的一般规定外，还必须根据双壁波纹管的特点采取相应的必要的措施，管道安装完毕应立即回填，不宜久停再回填。从管底到管顶以上0.4m范围内的回填材料必须严格控制。可采用碎石屑、砂砾、中砂粗砂或开挖出的良质土。管道位于车行道下，且铺设后即修筑路面时，应考虑沟槽回填沉降对路面结构的影响，管底至管顶0.4m范围内须用中、粗砂或石屑分层回填夯实。为保证管道安全，对管顶以上0.4m范围内不得用夯实机具夯实。回填的压实系数从管底到管顶范围应大于或等于95%；对管顶以上0.4m范围内应大于80%；其他部位应大于等于90%。雨季施工还应注意防止沟槽积水，管道漂浮，沟槽分层回填夯实（分层厚度30cm）。
第二节给水工程施工方案

一、给水主管
施工准备→测量放线→沟槽开挖→验槽→管道基础施工→管道安装→检查井施工→打压试验→隐蔽工程验收→沟槽回填
1.施工准备、测量放线和排水工程准备工作大同小异，详见排水工程。
2.沟槽开挖给水主管网上DN100管网沟槽采用机械开挖，开挖到设计沟底标高上部20cm时停止开挖，底部20cm采用人工捡底夯实。
3.验槽部分同排水工程。
4.管道基础采用10cm厚粗砂垫层。
5.管道安装采用热熔连接。
6.管道上安装闸阀、水表、倒流防止器、过滤器、伸缩节、防盗阀等设备，消防管上需要安装消防栓等设备。
7．检查井采用标砖砌筑，墙体厚度240mm,内面抹灰，大井采用现浇盖板，检查井在绿化上采用合成高分子轻型井盖座，道路及铺装上采用304不锈钢井盖座。其余详07MS101市政给水管道工程及其附属设施。
8.给水管道打压试验，管道打压前应用水侵泡≥24小时，管道水压试验的试验压力应大于1.5倍工作压力，且不小于0.9MPa.其余详给水排水管道工程施工及验收规范GB 50268-2008 9.2压力管道水压试验。
9.管道回填采用人工配合机械回填，分层回填夯实（分层厚度30cm）其余详给水排水管道工程施工及验收规范GB 50268-2008 4.5沟槽回填。
二、景观绿化给水。
1.绿化给水沟槽采用人工开，开挖宽度0.6m深度0.7m,热熔连接管材管件，安装洒水栓，人工回填沟槽。
三、景观喷泉
1、热熔连接PPR管，连接管材，安装万象喷头，宾塔喷头、涌泉喷头。
2.安装溢流管和排空管。
第三节景观照明工程施工方案

一、 景观照明工程
1沟槽开挖
（1）沟槽采用人工开挖沟槽宽度0.7m宽度0.6m。
2 配管
电线线管采用多联阻燃通用冷弯管（B）型，套管采用镀锌钢管。
（1）镀锌钢管的配管工序为：防腐→定位→下料→煨弯→连接→箱盒安装→隐蔽验收。
（2）通过道路时需要设置镀锌钢管套管保护，钢管采用三布两涂。
（3）线管定位，需严格按施工图执行，当各专业工种间有矛盾时，可在规范允许的前提下作适当调整；定位时必须结合土建图纸进行，找准位置。
（4）下料使用手工钢锯或轮切割机，经不允许使用管子割刀，管口应用锉刀打磨光滑，管口无毛刺，管内无铁屑。钢管煨弯采用手动弯管器（G15～G25）或流压弯管器（G32～G70），其弯曲半径，在砼中暗配时≥6D；弯曲处无折皱、凹陷和裂缝，且变扁度不大于管外径的10%。
（5）钢管连接，暗配时采用套管连接，套管长度不小于管外径的1.5～3倍，管与管对口处位于套管中心，焊接处焊缝严密牢固；明配时采用管箍连接，注意管口要仔细处理无毛刺，连接后，端头螺纹处露2～3扣，螺纹表面光滑无缺损。
2 管内穿线
（1） 配线施工流程：穿牵引线→带护口→穿线及断线→导线连接包孔→线路检查，绝缘摇测。
照明线路均采用YJV-0.6-1KV电缆，配电箱和配电房间采用YJV 0.6-1KV4*25+1*16电缆，水泵线采用JHS防水电缆。
（2）导线在抹灰结束后即可进行，穿线前应清理管内积水杂物及箱盒杂物。
（3）穿线时线的颜色应遵守国家标准：
A相：黄色；B相：绝绿；C相：红色；零：蓝色；地：黄／绿双色。
（4）对照图纸，核对型号、规格、数量无误后，方可穿线。牵引线可用14#～16＃钢筋，一头拉，一头送，配合协调，管内不能有接头及扭结，穿线后剪掉多余导线，注意穿线前一定要在管口带好防口，以保护母线，严禁不带护口穿线。
（5）穿线结束后及时接头、摇测绝缘，拉头时应使用剥线钳，不能使用电工刀，剥线时不伤芯线，绕接时不少于5圈，接头紧密牢固；接头后搪锡，搪锡应饱满、光滑，无虚焊，焊后立即清理残留剂，注意不能使用带腐蚀的焊剂；恢复绝缘层时，内层为绝缘胶带，外层为黑胶布。
（6）导线与设备、器具连接时，按规范规定，应符合下列要示：
①截面10mm2及以下的单股铜芯线可直接与设备、器具端子连接；
②截面2.5mm2及以下多股铜芯线应拧紧搪锡后压接端子后再与设备、器具的端子连接；
③截面大于2.5mm2,多股铜芯线的终端，除设备自带插接式端子外，应焊接或压接端子后再与设备、器具的端子连接。
（7）穿线和接线结束，应用500V摇表检查线路绝缘，并严格记录。绝缘电阻必须大于等于0.5欧姆。
3.景观照明灯具
照明灯具基础采用现浇混凝土预埋件的方式安装。
1、三头庭院灯高度h=3.8m,光源为3*65W节能灯暖管。
2、草坪灯高度h=0.8m,光源为1*28W节能灯暖光。
3、水底灯直径19cm不锈钢外壳，光源为3*3W彩光。
4、柱顶灯1*25W节能灯暖光。
5、照树泛光灯1*30W LED绿光。
6、20m高杆灯高度20m,光源12*400W高压钠灯。
7、水泵型号QSP100-12-5.5、QSP65-7-2.2、QSP40-6-1.1
4.系统试运行
系统敷设安装安装完毕后，再测一次各回路绝缘电阻，达到要求后，各回路逐个通电满负荷运行；对各种设备，先空载运行一段时间后，再加载运行，检查设备的二次回路动作是否
