护坦、护坡混凝土工程.doc

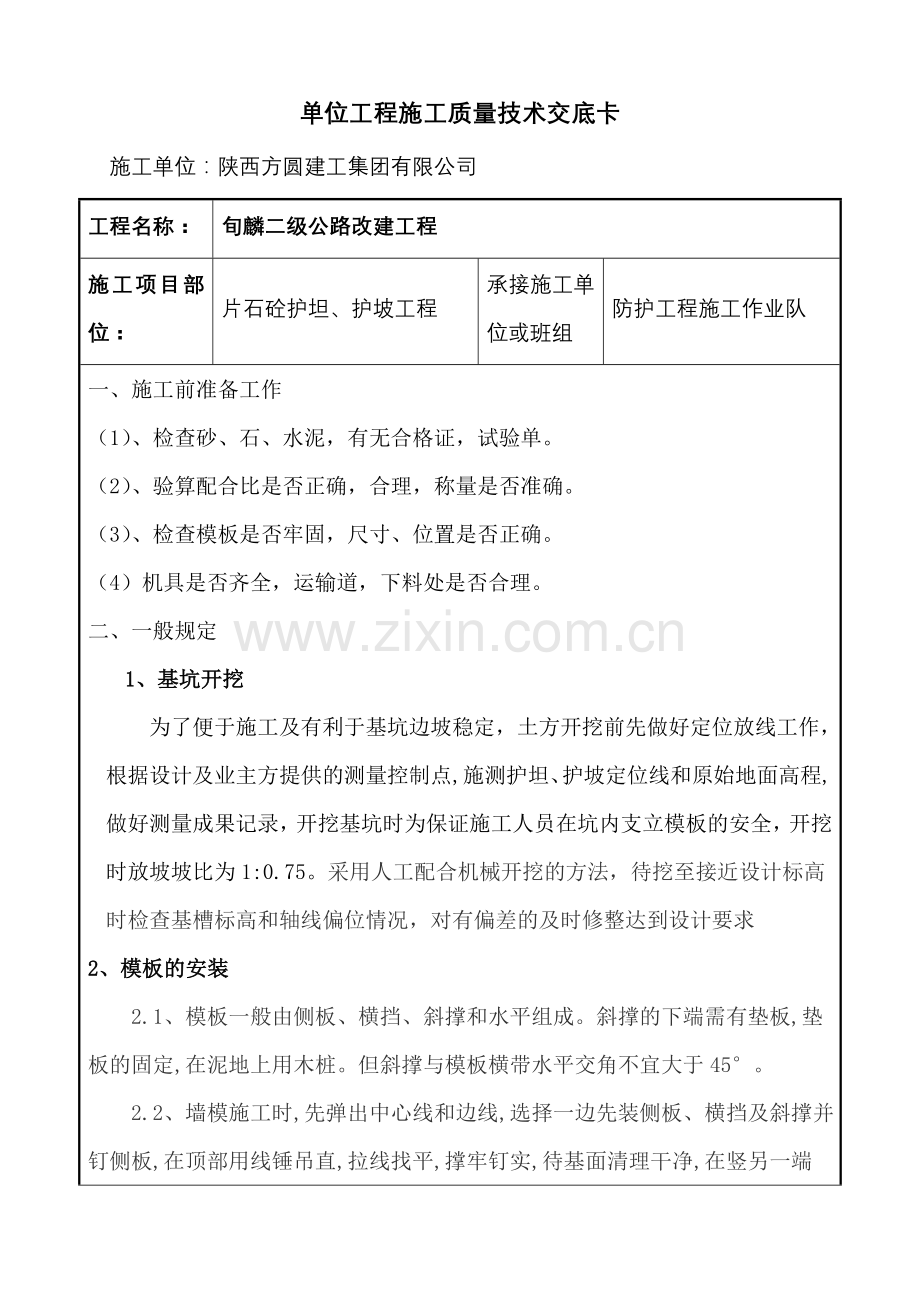

单位工程施工质量技术交底卡
施工单位：陕西方圆建工集团有限公司
工程名称：
旬麟二级公路改建工程
施工项目部位：
片石砼护坦、护坡工程
承接施工单位或班组
防护工程施工作业队
一、施工前准备工作
（1）、检查砂、石、水泥，有无合格证，试验单。
（2）、验算配合比是否正确，合理，称量是否准确。
（3）、检查模板是否牢固，尺寸、位置是否正确。
（4）机具是否齐全，运输道，下料处是否合理。
二、一般规定
1、基坑开挖
为了便于施工及有利于基坑边坡稳定，土方开挖前先做好定位放线工作，根据设计及业主方提供的测量控制点,施测护坦、护坡定位线和原始地面高程,做好测量成果记录，开挖基坑时为保证施工人员在坑内支立模板的安全，开挖时放坡坡比为1:0.75。采用人工配合机械开挖的方法，待挖至接近设计标高时检查基槽标高和轴线偏位情况，对有偏差的及时修整达到设计要求
2、模板的安装
2.1、模板一般由侧板、横挡、斜撑和水平组成。斜撑的下端需有垫板,垫板的固定,在泥地上用木桩。但斜撑与模板横带水平交角不宜大于45°。

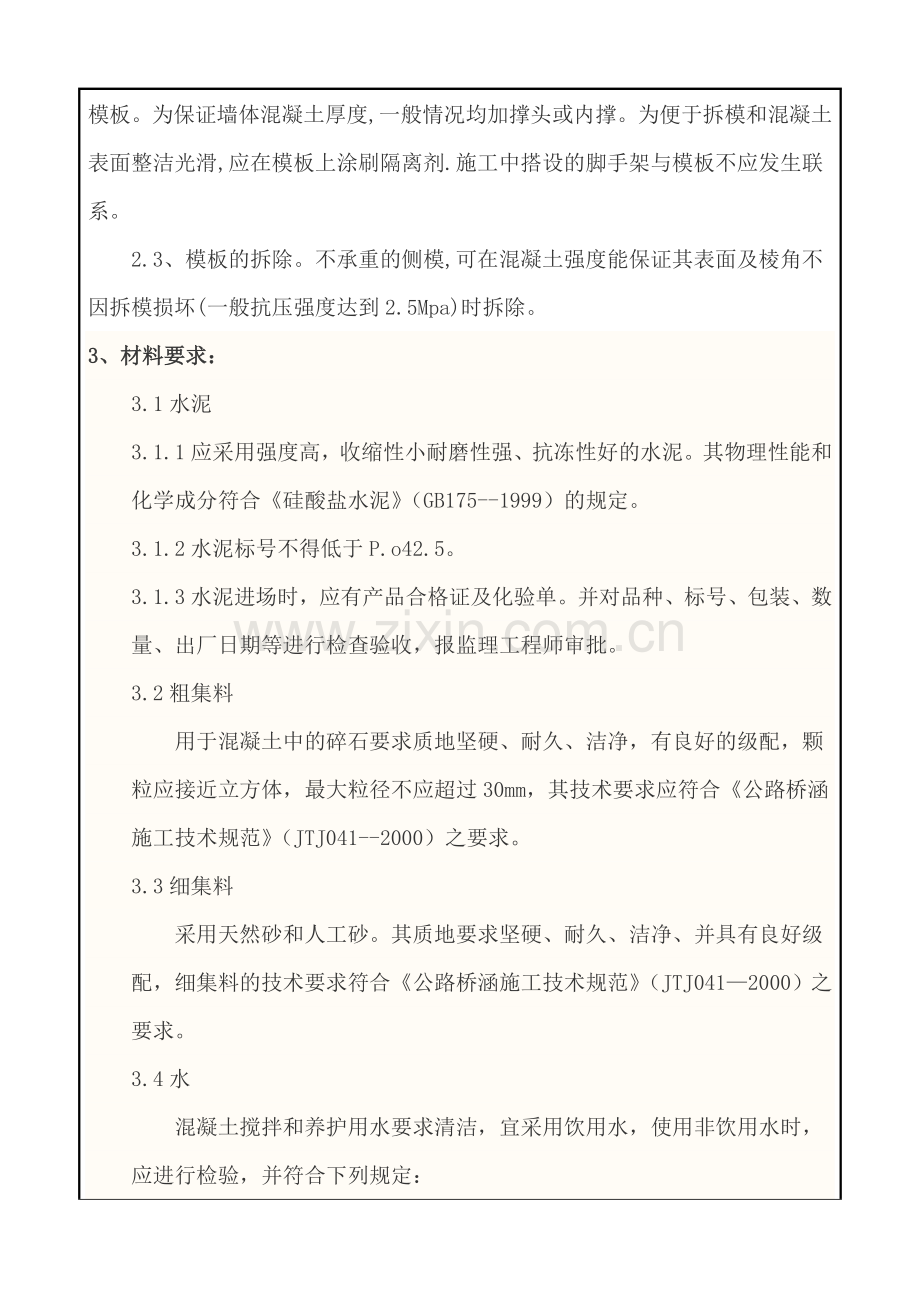

2.2、墙模施工时,先弹出中心线和边线,选择一边先装侧板、横挡及斜撑并钉侧板,在顶部用线锤吊直,拉线找平,撑牢钉实,待基面清理干净,在竖另一端模板。为保证墙体混凝土厚度,一般情况均加撑头或内撑。为便于拆模和混凝土表面整洁光滑,应在模板上涂刷隔离剂.施工中搭设的脚手架与模板不应发生联系。
2.3、模板的拆除。不承重的侧模,可在混凝土强度能保证其表面及棱角不因拆模损坏(一般抗压强度达到2.5Mpa)时拆除。
3、材料要求：
3.1水泥
3.1.1应采用强度高，收缩性小耐磨性强、抗冻性好的水泥。其物理性能和化学成分符合《硅酸盐水泥》（GB175--1999）的规定。
3.1.2水泥标号不得低于P.o42.5。
3.1.3水泥进场时，应有产品合格证及化验单。并对品种、标号、包装、数量、出厂日期等进行检查验收，报监理工程师审批。
3.2粗集料
用于混凝土中的碎石要求质地坚硬、耐久、洁净，有良好的级配，颗粒应接近立方体，最大粒径不应超过30mm，其技术要求应符合《公路桥涵施工技术规范》（JTJ041--2000）之要求。
3.3细集料
采用天然砂和人工砂。其质地要求坚硬、耐久、洁净、并具有良好级配，细集料的技术要求符合《公路桥涵施工技术规范》（JTJ041—2000）之要求。
3.4水
混凝土搅拌和养护用水要求清洁，宜采用饮用水，使用非饮用水时，应进行检验，并符合下列规定：
a、硫酸盐含量（按SO42-计）不得超过2700mg/L。
b、含盐量不得超过5000mg/L 。
c 、PH值不得小于4。
3.5片石
1 选用无裂缝，无夹层的，非条片状的石料，抗压极限强度不小于30N/平方毫米。使用前，要冲洗干净。
2 石块的粒径应在15--30cm为好。石料要求坚硬、密实、坚固与耐久，质地适当细致、色泽均匀，禁止使用风化岩石、水锈石和凸凹石块，卵石和薄片石不得使用。
4、片石混凝土的浇筑
4.1浇筑混凝土前，应全面地进行复查，检查模板标高、截面尺寸、接缝、支撑等是否符合设计要求。
4.2严格按试验确定的配合比计量拌和C15混凝土。
4.3施工时应严格控制模板变形，准确控制外形尺寸，并派专人在四周观察，防止跑浆，暴模，以保持线形顺适。
4.4浇筑采用C15片石混凝土，采用的片石质量符合要求。浇筑时采用分层浇筑，每层厚度不超过30cm，大致水平，分层振捣，边振捣边往里加片石，片石数量不超过混凝土体积的25%，加片石时应注意，片石与模板之间的距离不得小于10cm，片石与片石之间的距离不得小于20cm石以不影响振动棒振捣为宜。在浇筑前每一石块用干净水洗静使其彻底饱和，底层亦应干净并湿润，填充第一层石块前，应先浇筑10---15cm厚的混凝土，填入的石块应大面向下，，最上层石块的表面上，覆盖的混凝土厚度不得小于10cm，水平接缝处的石块应露出1/2，以保证层间较好的连接。
混凝土浇筑工作宜连续进行，一次浇完，并应在前层所浇的混凝土尚未初凝以前，即将此层混凝土浇筑捣实完毕。混凝土的最大间歇时间是根据水泥凝结时间应根据水灰比及水泥的硬化条件等情况而定，当缺乏资料难以确定时，可通过实验测定。
4.5 若混凝土的间歇时间已经超过上述规定，而前层混凝土已开始凝结，此时应中断浇筑，但必须按施工缝处理，其方法如下：
（1）须待前层混凝土具有一定强度后，一般达到2.5Mpa时方可进行；
（2）凿除混凝土表面的水泥砂浆和松弱层，并凿毛后用水冲洗干净；
（3）对垂直施工缝应刷一层水泥净浆，水平缝铺一层后1~2cm的1： 2砂浆。
4.6为防止离析，从高处向模板内倾卸混凝土时，应符合以下几个要求：
(1) 自由倾落高度一般不宜超过2.0m；
(2) 当高度在8.0 m以内时，使用多节溜槽，运输混凝土。
（3）在溜槽料口下面，混凝土的堆积高度不宜超过1.0米。
4.7应采用振动器捣实，振捣时，应按下列方法进行：
（1）使用插入式振动器时，移动间距不超过作用半径的1.5倍，插入下层混凝土5cm，并离模板边缘10cm；
（2）振捣时间不宜过长，但也不能过短，一般的标志是混凝土达到不再下沉，无显著气泡上升，顶面平坦一致，并开始浮现水泥浆为止，当发现表面浮现水层，应立即设法排除，并须检查发生的原因或调整。
护坦技术标准
项目
规定值或允许偏差
混凝土强度
在合格标准内
轴线位置（mm）
30
外形尺寸（mm）
0，+30
倾斜度
0.5%
顶面高程（mm）
±10
护坡技术标准
项目
规定值或允许偏差
混凝土强度
在合格标准内
平面位置（mm）
30
顶面高程（mm）
±20
竖直度或坡度（%）
0.3
断面尺寸（mm）
不小于设计值
底面高程（mm）
±30
表面平整度（mm）
5
5、养护
混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施，并应符合下列规定：
（1） 应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护；
（2） 混凝土浇水养护的时间：对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d；对掺用缓凝型外加剂或有抗渗要求的混凝土，不得少于14d；
（3） 浇水次数应能保持混凝土处于湿润状态；混凝土养护用水应与拌制用水相同；
（4） 采用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，并应保持塑料布内有凝结水；
（5） 混凝土强度达到1.2N/mm2前，不得在其上踩踏或安装模板及支架。
注：1、当日平均气温低于5℃时，不得浇水；
2、当采用其他品种水泥时，混凝土的养护时间应根据所采用水泥的技术性能确定；
3、混凝土表面不便浇水或使用塑料布时，宜涂刷养护剂；
4、对大体积混凝土的养护，应根据气候条件按施工技术方案采取控湿措施。
外观质量缺陷
名称
现象
严重缺陷
一般缺陷
蜂窝
混凝土表面缺少水泥砂浆而形成石子外露
构件主要受力部位有蜂窝
其他部位有少量蜂窝
孔洞
混凝土孔穴深度和长度均超过保护层厚度
构件主要受力部位有夹渣
其他部位有少量孔洞
夹渣
混凝土中夹有杂物且深度超过保护层厚度
构件主要受力部位有夹渣
其他部位有少量夹渣
疏松
混凝土中局部不密实
构件主要受力部位有疏松
其他部位有少量疏松
裂缝
缝隙从混凝土表面延但至混凝土内部
构件主要受力部位有影响结构性能或使用功能的裂缝
其他部位有少量不影响结构性能或使用功能的裂缝
外形缺陷
缺棱掉角、棱角不直、翘曲不平、飞边凸肋等
清水混凝土构件有影响使用功能或装饰效果的外形缺陷
其他混凝土构件有不影响使用功能的外形缺陷

承接人：

（签名） 年 月 日
交底单位或部位： 交底人：

（签名） 年 月 日
