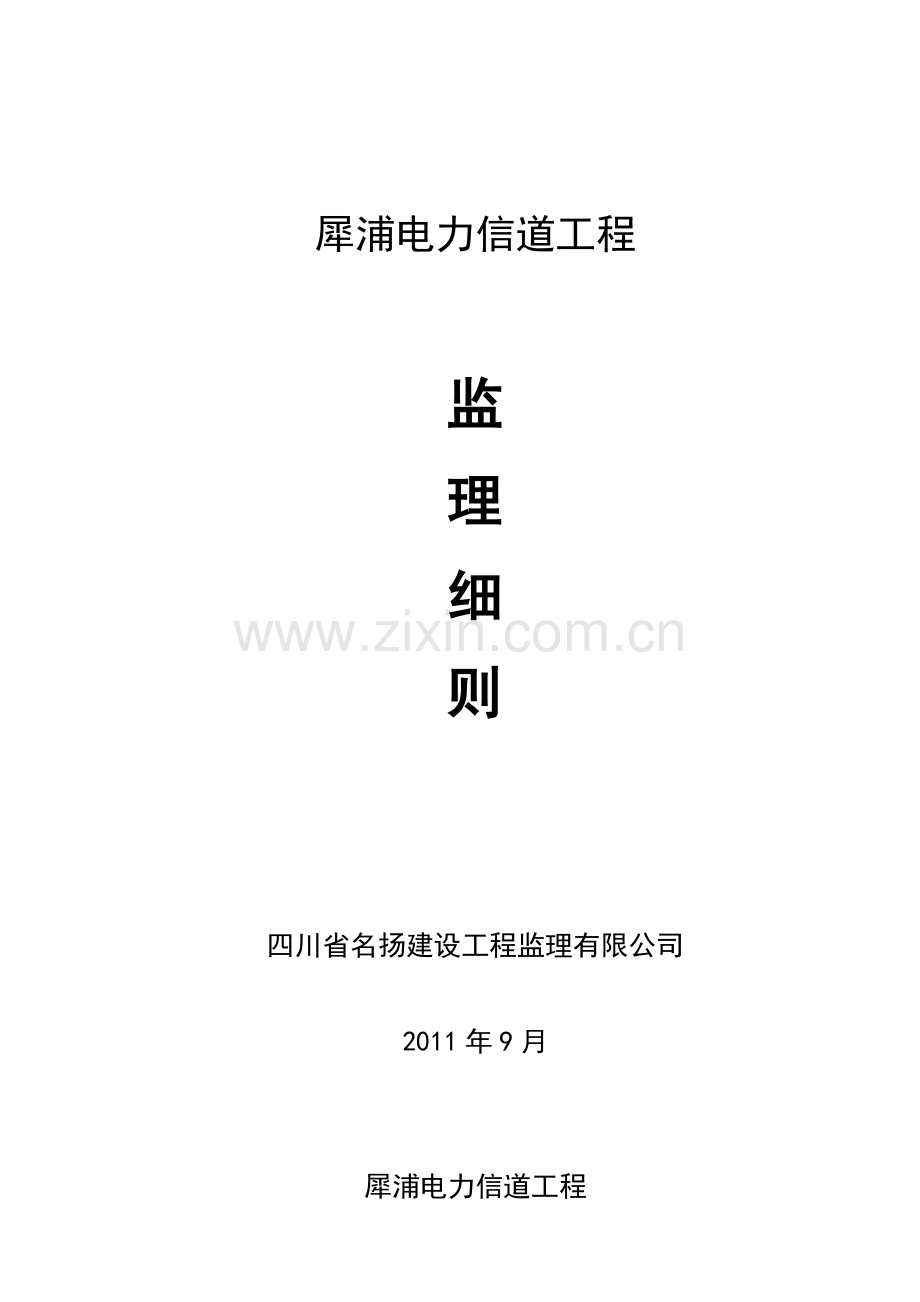

犀浦电力信道工程

监
理
细
则

四川省名扬建设工程监理有限公司

2011年9月

犀浦电力信道工程

监理细则

编 制：
审 核：
批 准：

四川省名扬建设工程监理有限公司

2011年9月25日

目 录

第一章 编制说明、依据和工程概况...............................5
（一）编制说明..................................................5
（二）编制依据..................................................5
（三）工程概况..................................................6
第二章 分部、分项工程施工质量监理细则..........................8
第一节 监理工作流程............................................8
第二节 基础部分................................................24
土方工程................................................24
喷锚支护工程............................................28
第三节 主体部分................................................36
钢筋工程................................................36
模板工程................................................42
砼工程..................................................45
防水工程................................................49
第四节 监理工作方法及措施......................................51
第三章 进度、投资控制监理细则..................................53
（一）进度控制监理要点..........................................53
（二）控制投资..................................................55
第四章 监理资料管理细则.......................................55
（一）施工阶段监理资料、管理工作方法及措施......................55
(二）施工阶段监理工作基本方式 ...........................................56
(三)工程资料的管理和归档........................................58
第五章 安全监理细则.............................................60
第六章 扬尘治理、环保监理方案...................................70

电力通道监理细则

第一章 编制说明、依据和工程概况

一、编制说明：
1、本细则的质量检查目标值及要点按国家新颁布的《建筑工程施工质量验收统一标准》（GB50300—2001）系列规范编写。
2、“坚持质量第一”的原则。质量是进度和投资的前提，确保质量合格，才会有真正的施工进度，才能实现投资效益。
3、严格执行设计及施工验收规范。以数据、事实说话，以理服人。采用口头、书面文件及会议等方式，把协调工作贯穿于质量、进度、投资三大控制之中。
4、明确监理任务，落实《监理规划》中的各项项目目标，做到重点突出、措施具体、文字精练、图表详尽。监理工程师以此作为工作手册。
二、编制依据
1、已批准的监理规划；
2、与专业工程相关的标准、设计文件和技术资料；
(1).犀浦电力通道相关设计图纸；
(2).建设工程监理规范（GB50319—2000）；
(3).建设工程施工质量验收统一标准（GB50300—2001）；
(4).混凝土结构工程施工质量验收规范（GB50204—2002）；
(5).建筑地基基础施工质量验收规范（GB50202—2002）；
(6).给水排水管道工程施工及验收规范（GB50268-2008）；
(7).地下工程防水技术规范GB50108-2001；
(8).钢筋焊接及验收规程（JGJ18—2003）；
(9).混凝土结构施工图集03G101—1、06G901—1、08G101—11等；
(10).锚杆喷射砼支护技术规范GB 50086-2001；
(11).市政排水管渠工程质量检验评定标准 CJJ3-90；
(12).市政道路工程质量检验评定标准 CJJ1-90；
(13).公路隧道施工技术规范 JT J042-94；
(14).铁路隧道施工规范 TB10204-2002/J163-2002；
（15).建筑基坑支护工程技术规范BJ/T15-20-97；
3、已批准的施工组织设计方案；
三、工程概况：
本电力信道工程位于郫县犀浦镇，电力通道起点位于郫县犀浦龙梓万片区校园路东沿线犀安路口，终点止于晨风路新港路口。本工程施工电力信道信道主线中轴线全长3417米，拟建电力通道规模为2.5×3.10净空(其中：桩号00+00～21+30、21+90～34+17为明挖沟槽，21+30～21+90为暗挖隧道)；排管起点为晨风路～牛太线，长约1800米，为16孔¢200混凝土包封管；预制浅沟起点为犀安路口～林太线，长约1750米为1.2×1.0米“U”型槽；方涵200米，钢架桥一座28米。
拟建电力信道工程原地面高程约为527 M,拟开挖通道基槽的底面高程在516～523 M范围内。基槽开挖深度在4～16 M。
拟建电力通道为钢筋混凝土箱体单跨结构，净空2.5m×3.10m,底板、顶板、墙身截面尺寸为0.3-0.7米（根据不同埋置深度确定），现场埋置深度为4米-15米左右，顶板覆土厚度约为1.0米—11.0米。电力信道工程采用明挖法施工，基坑防护采用喷锚护壁砼支护与井桩护壁支护两种：00+90～01+80段为井桩护壁支护，其余为喷锚护壁支护；21+30～21+90段60m暗挖工程做法待定。
电力通道主体结构混凝土强度等级为C30防水混凝土，抗渗等级为P8；电力通道底部垫层采用C15混凝土厚150mm，电力通道内部地面采用C25细石混凝土，地面面层做糙化防滑处理，墙面刷白水泥二遍。通道外表面及垫层上表面采用1.5mm CR68水泥基渗透结晶型防水涂料二遍。
拟建电力通道所处区域地基为卵石层，设计要求地基承载力：1.当通道主体覆土厚度小于4m时，应不小于0.15Mpa；2.当覆土厚度介于4～7m时，应不小于0.20Mpa。在一些河道或淤泥较深的土方回填路段，采用清除淤泥换填C15混凝土的方法加固地基；开挖基槽遇到流沙层时，及时清除砂层，用卵石回填夯实。
电力通道设计结构安全等级为二级，设计使用年限50年。抗震设防类别为乙级，砼构件抗震等级为三级。
土建部分工程量：
1.隧道主体部分净空尺寸: 2.5×3.10×3417 m ;
2.人孔风孔各55座、泵站9座、沉降缝130道、T口4个、人行出入口2个。
3.电力排管长约1800m，为16孔¢200玻璃钢混凝土包封管；浅沟长约1750米为1.2×1.0米“U”型槽；方涵200米，钢架桥一座28米。
4.临时基坑支护设计为护壁桩+冠梁与土钉墙支护施工，在桩号00+90～01+80段为桩支护，设计A、B型桩共布置102根，其中A类28根，桩长11.9～12.6米，B类74根，桩长10米；桩间距1.8米，桩间间距为φ8@200×200钢筋网护壁砼。在冠梁顶-1.2米位置设置钢架支撑，钢管型号φ600，壁厚12，间距5.4米；其余为土钉墙支护施工。

第二章 分部、分项工程施工质量监理细则
第一节、监理工作流程：
各项开工准备工作完成，填报表JL-A001
施工单位
1.开工申请签认程序

审查以下施工单位准备情况：
1. 各项报批手续已完成，现场已完成“三通一平”；
2. 明确工程有关各方组织机构和人员情况；
3. 确定协商联络方式和渠道；
4. 确定行政例行程序，如：会议周期、地点；
5. 落实建设单位与驻地监理人员双方的授权情况；
6. 检查施工单位在人力、机械、技术等各方面的准备情况；
7. 组织有关人员熟悉图纸，完成设计交底工作；
8. 现场测量定线经过核查；
总监理工程师 建设单位工地代表

在原表JL-A001上签认，并下达开工令（利用B1）

2、工程项目施工质量控制工作流程图

总监理工程师下达开工令

施工单位提交
单位工程施工方案
施工单位提出
单位工程开工报告

进场材料检查、人员审核
设备审查、施工工艺审查

重新提出
审批单位工程开工报告

每道工序开工
下
道
工
序
施
工

旁站监理

承包商工序质量自检、记录

监理工程师检查、签字确认

签发工程合格认可文件

组织工程预验收

3、施工组织设计（施工方案）审批程序

编制施工项目的施工组织设计（施工方案）
并填报表

承包单位项目经理部

不合格组织项目监理人员进行审查

总监理工程师
修改后再报

审核以下重点内容：
1．承包单位的审批手续和申报程序是否符合要求；
2．施工程序与顺序是否合理，采取的施工方法是否可行，质量管理体系及质量保证措施是否可靠；
3．工期安排是否符合施工合同规定的开工、竣工日期；
4．进度计划能否保证施工的连续性和均衡性；
5．承包单位的质量保证体系是否健全；
6．保证安全施工，防止事故和文明施工措施；
7．季节施工方案及专项施工方案的可行性、合理性和先进性；
8．其它必要的内容。

项 目 经 理 部

在原表上签审核意见

总监理工程师

按审定的施工组织设计组织施工

项目经理部

4、施工进度计划的申报及审批程序

根据合同工期目标编制施工总进度划并填报表

承包单位项目经理部
同意签认
不同意
组织实施进度计划
项目经理部
进度控制监理工程师
检查进度计划实施情况进行动态控制
根据总进度计划编制下一期进度实施计划
项目经理部
根据形象进度及计划完成情况编写监理月报、季报、年报
项目经理部
必要时监理工程师
编制控制计划
审核总进度计划
项目监理部
编制年、季、月度进度计划并填报表
项目经理部
审批年、季、月度计划
项目监理部
不同意
修改后再报
修改后再报

5、施工测量放样监理工作流程

监理工程师认可内业计算表式

填筑线范围确认和清理方案制定
承包高复测合格提高桩位复测报告

内业计算

监理工程师确认

重
测

承包商自检合格
承包商填写测量放样报告

测量监理工程师审核、复测施工测量放样报验单

中心线位置水准点高程横断面尺寸

签发监理复核单

进行下一道工序

6、原材料、构配件监理工作流程
填报建材报验单或
填报施工进场设备报验单
承包人

监理工程师

对影响使用功能或观感
的原材料进行质量预控
抽查原材料、构配
件及设备的质量

同意签认建筑材料报验单
或施工进场设备报验单
不同意签发建筑材料报验
单或施工进场设备报验单

7、隐蔽工程监理工作流程

承包人

返回

分部分项工程
质量自评合格
质量保证资料齐全
隐蔽工程及分部分项工程验收签认完毕

填写表格报监理审核

监理工程师

核实分部分项工
程质量是否合格
检查隐蔽工程分部
分项工程是否完成
审核质量保证资料

签认工程检验认可书
签发不合格证书

8、施工阶段分项、分部工程监理工作流程

分部分项工程工序施工
承包人
整 改
承包人
巡查、旁站、监督
监理工程师
发现质量问题，
违章作业等发文

附：
·质量评定表
·材料试验报告
·隐蔽记录
·测量复核记录
工序完成后自检
承包人

自检合格
否

合格
填写《工序质量报验单》申请验收
承 包 人

现场检查、抽样送检
监理工程师
按合同签定质量等级

检查结果

进入下一分部
分项工程施工
承 包 人

合格

签署质量验收单
监理工程师
否

各工序是否全部完成
否

是
进入竣工
验收阶段
本单位工程的各分项
分部工程是否完成
是 否

9、单位工程施工控制流程

参加图纸会审和设计交底
签定试点工程
样板，签发
监理通知
签认分项
分部工程质量
参加隐蔽
工程验收
核定原材料构配件
设备质量，对影响
使用功能和观感的
材材进行质量预检

核定分包单位
审批施工组织设计

监理工程师签认后承包人进行下道工序

监理单位组织竣工初验

监理工程师参加“三方”竣工验收

督促承包人报请质量监督站

核定竣工工程质量等级

监理单位签发竣工认可证书

10、竣工验收监理工作流程
本单位工程各分项分部工程均完成并已验收合格

进行竣工预验
承 包 人
竣工验收文件资料准备
承 包 人

提交竣工资料、申请竣工初验
承 包 人

进
行
处
理

补
交
准
备

审查施工验收申请
监理工程师

现场初验是否符合
合同要求及质量等级

检查文件资料
是否符合要求
否 否

是 是
单位工程初验报告
监理工程师

组织单位工程竣工验收
业主（监理参加）

竣工验收 单位工程质量等级评定
业 主 政府质监站

是否通过验收
否
是
工程移交，进入保修期
业主、监理、承包人

11、工程停、复工程序

监理工程师
建设单位原因提出暂停施工

建设单位

征求建设单位等
有关单位的同意

总监理工程师
向承包单位下达表

按表指令的要求进行整改
返 工
项目经理部

整改完成，申请复工，填报表

项目经理部

对整改情况进行检查

监理工程师

检查合格，准予复工签复表
检查不合格，签复表指令返工

总监理工程师
总监理工程师

复工，进行下一道工序。同时办理
涉及工期延长或费用索赔手续。

项目经理部

12、月工程款审核签认程序

工程项目施工合同

工程变更费用
技术洽商费用
工程索赔费用
其它各项费用
报月支付申请
承包单位

修改重报

监理工程师审定

确认工程量和工作量
确认可计量部位
确认计量项目合格

同意
总监审核签发月支付证书

建设单位审核

建设单位签字支付

承包单位

13、工程变更（洽商）处理程序

提出变更要求或发生变更事实
业主、设计单位、施工单位

与业主协商
监理工程师审查其合理性

设计单位提出变更方案

监理工程师审查、签字生效

承包单位执行变更

14、工程质量事故处理程序

发生质量事故
监理工程师向业主
及公司口头汇报

承包单位调查，摸底分析，
填写事故报告单
事故报告
事故详细分析
初步处理意见

监理工程师现场调查必要时签发停工令

业主、设计、监理听取承包单位汇报

必要时请
质检站参加

监理工程师
签认工地指示

设计提出处理方案

监理监督实施

监理、设计核查处理结果
承包单位实施方案

承包单位复工申请

监理核发复工指令

进行下道工序施工

15、工程保修阶段的程序

定期对工程进行调查

督促维修，
确定缺陷责任
责任期结束时的检查

协助业主与承包单位
办理中止合同手续

16、建设工程竣工验收程序

工程完工由施工单位向建设单位提交工程质量竣工报告

组织勘察、设计、施工、监理等单位和其它方面的专家组成验收组

勘察单位工程质量检查报告
设计单位工程质量检查报告
监理单位工程质量评估报告

验收组　制定验收方案
将监竣工验收10项条件
和资料向质监站汇报

建设单位向质监站申领
建设工程竣工验收备案表
建设工程竣工验收报告

并同时书面通知质监站
验收时间、地点、
　　　验收组名单

质监站审查建设单位递交的监竣工验收10项条件和资料

符合条件的，通知
建设单位，整改后
　　重新确定验收时间
符合条件的、发给
建设工程竣工验收备案表
　建设工程竣工验收报告

第二节、基础部分
一、土方工程：
（一）、本工程土方工程施工特点：
◇ 深基坑施工，施工安全风险较大；
◇ 基坑土方开挖及回填土方量大,回填土密实度要求高；
◇ 工程施工期间雨水较多增加施工难度；
◇ 施工场地狭长只有单侧施工作业面，影响施工进度。
◇ 施工危险点源及地下障碍物不确定因素较多；
（二）、土方施工注意事项及监理工作控制目标值
1、本工程基槽开挖深度在4～16 M，属于深基坑（槽）施工，施工时挖至相应的高程后，按规范需预留人工捡底工程量。
2、在挖方前，应做好地面排水和降低地下水位工作。
3、土方工程施工，应经常测量和校核其平面位置、水平标高和边坡坡度。平面控制桩和水准控制点等应采取可靠的保护措施，定期复测和检查。
4、土方开挖工程的质量检验标准应符合下表（表一）规定。
5、土方回填前应清除基底的垃圾、树根等杂物，抽除坑穴积水、淤泥。
6、对填方料应按设计要求验收后方可填入。
7、填方施工过程中应检查排水措施，每层填料厚度、含水率、压实度应按规范要求控制。填筑厚度及压实遍数应根据土质、压实系数及所用机具确定。
8、填方施工结束后，应检查标高、边坡坡度、压实密度等，检验标准应符合下表（表二）的规定。
表一：
项
序
项目
允许偏差或允许值
检验方法
基坑
主控项目
1
标高
－50
水准仪
2
长度、宽度
（设计中心线向两边量）
＋200，－50
经纬仪、用钢尺量
3
边坡
设计要求
观察或用坡度尺检查
一
般
项
目
1
表面平整度
20
用2m靠尺和楔形塞尺检查
2
基底土性
设计要求
观察或土样分析

表二：

项
序
检查项目
允许偏差或允许值
检查方法
基坑
主控项目
1
标高
－50
水准仪
2
分层压实系数
设计要求
按规定方法
一般项目

1
回填土料
设计要求
取样检查或直观鉴别
2
分层厚度及含水量
设计要求
水准仪及抽样检查
3
表面平整度
20
用靠尺或水准仪

（三）、土方工程的监理工作控制要点
1、土方工程事前监理的工作控制要点
l 土方工程施工前监理应首先了解工程地质勘察报告，然后审核承包人的施工组织设计或施工方案，复查定位放线、水准点和标高是否符合设计要求和施工规范的规定。经现场监理工程师校审认可后，方可进行土方工程施工。
l 基坑开挖前施工单位应根据支护结构形式、挖深、地质条件、施工方法、周围环境、地下管线、工期、气候和地面荷载等资料制定施工方案。监理工程师审查施工方案，主要审核内容包括：主要施工方法、质量保证措施、安全保证措施、进度计划、机具设备计划、劳动力使用计划、原有地下管线及产品保护措施等。施工方案经监理审批同意，并报业主批准后方可实施。
l 要求施工单位在土方工程施工前应进行挖、填方的平衡计算，综合考虑土方运距最短、运程合理和各个工程项目的合理施工顺序等，做好土方平衡调配，减少重复挖运。
l 基坑开挖前，必须对邻近建筑物、构筑物、给水、排水、煤气、电力电缆、电话电缆等地下管线进行调查，摸清它们的位置、埋设标高。基础上部结构形式、并将它们反映在基础开挖平面图上。当开挖可能影响邻近建筑物、管线安全使用时，必须有可靠措施保护。
2、土方工程施工过程中的监理工作控制要点
（1）经常复查平面位置、水平标高和边坡坡度等是否符合设计要求。检查平面控制桩和水准点是否正确。
（2）挖方的边坡坡度及边坡支护、排水设施断面尺寸及标高、平面的中线位置、填方的基底处理和分层压实密度必须符合设计要求及质量验收规范的规定。
（3）平整场地的挖方的位置、标高、坡度必须符合设计要求和质量验收规范的规定，并检查有无局部沉陷或过湿的地段。
（4）填方、基坑的土料必须符合设计要求和施工规范的规定。
（5）基坑的土质必须符合设计要求，并严禁扰动。其位置、尺寸、标高、边坡必须符合设计要求和质量验收规范的规定。
（6）基坑（槽）、回填土，必须分层夯压密实。取样测定压实后土的干土质量密度，其合格率不应小于94%，不合格干土质量密度的最低值与设计值的差不应大于80kg/m3,且不能集中于某一区域。
（7）挖土时，严禁放水浸泡后再开挖和回填粘土，以免造成建筑物、构筑物的不均匀沉降。
（8）经常检查场地排水或降水情况，以防止基坑浸泡、塌方、滑坡；晨风路深基槽两侧应进行变形观测，防止边坡垮塌。
3、机械（人工）回填的监理工作控制要点
（1）填方前，应将基坑（槽）底或地坪上的垃圾等杂物清理干净，基坑回填前，必须清理到基础底面标高，将回落的松散垃圾、砂浆、石子等杂物清除干净。
（2）检验回填土有无杂物，粒径是否符合规定，如含水率偏高或偏低，则应采取措施处理。
（3）回填土应分层铺摊。每层铺土层厚度应根据土质、密实度要求和机具性能确定。
（4）回填土每层分层厚度不超过30㎝，至少夯打三遍。打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。
（5）回填土每层填土夯实后，应按规范规定进行环刀取样，测出干土的质量密度；达到要求后，再进行上一层的铺土。
（6）填土全部完成后，应进行表面接线找平。凡超过标准高程的地方，及时依线铲平；凡低于标准高程的地方，应补土夯实。
（7）雨季施工，应有防雨措施或方案，要防止地面水流入基坑或地坪内，以免边坡塌方或基土遭到破坏。
（8）肥槽应采用2:8灰土分层夯实，压实系数不小于94%。
（9）机械回填时，基坑回填应在相对两侧或四周同时进行。
（10）填土全部完成后，应进行表面接线找平。凡超过标准高程的地方，及时依线铲平；凡低于标准高程的地方，应补土夯实。
（11）会同业主、施工单位等各方验收填土的面积、标高、坡度并签名确认。
（12）雨季施工时，应有防雨措施或方法，要防止地面水流入基坑或地坪内，以免边坡塌方或基土遭到破坏。
（四）、土方工程监理工作方法及措施（见表三） 表三
项目
监理工作
方 法
监理工作控制措施
场地积水
观察
1）应分层回填，分层压（夯）实，使相对密度不低于95%，避免松填；
2）对已积水场地应立即要求施工单位疏通排水和采取截水设施，将水排除；
3）做好或重修排水坡；对局部低洼处，填土找平夯实。
填方边坡塌方
观察、检查
1）永久性填方的边坡坡度应根据填方高度、土的种类和工程重要性按设计规定放坡；
2）填方应选用符合要求的土料；
3）在边坡上、下部作好排水沟，避免在影响边坡稳定范围内积水。
土
观察、检查
1）将橡皮土翻松、晾晒、风干至最优含水量范围，再行压实；
2）将橡皮土挖除，换土回填夯（压）实，或雨过天晴以2：8灰土、级配砂石夯（压）实。
二、喷锚支护工程：

第一节 开工条件控制

一、向施工单位进行监理工作交底，明确监理工作程序。
明确监理作业表格；明确工程质量、进度、安全、投资监理签证的程序；明确监理与施工单位之间函件、文件、报表等公文手续；明确工程例会召开的地点、时间、会议议程等。
二、审批施工单位报送的施工组织设计。
督促施工单位按照设计文件、施工合同的要求及工地现场的实际情况提交施工组织设计，并从施工设备、施工方法、施工质量保证体系和保证措施、施工进度等方面检查其是否满足合同工程的技术和进度要求；危险性较大的工程，必须经过不少于5位专家论证后签认的方案，方可生效。
三、施工质量保证体系的检查认可。
督促施工单位建立以项目经理、项目总工、质检负责人、专职质检员组成的工程质量管理组织，配备质量检验和测量工程师，委托有相应资质、资格的检测单位进检测，建立班组自检、专职质检员复检和质检负责人终检的“三检”制度，建立健全施工质量保证体系，并报送监理检查认可。
四、组织设计交底。
在工程开工之前，监理工程师应建议建设单位进行设计交底。使施工单位明确设计意图、技术标准和技术要求。
五、测量控制网移交。
在开工前，监理工程师（建设单位）应及时向施工单位移交测量控制网点，并对施工单位的施工的施工控制网点成果进审查和校验。
六、 检查施工条件。
（1）施工设备进场检验。施工单位必须按施工承包合同要求组织施工设备进场，并向监理报送进场设备报验单。监理工程师检查施工设备是否配套和完好、完整；检查进场设备数量、型号、技术性能、台班生产率是否满足施工技术和进度的要求。未经监理工程师审查批准的施工设备不得进场使用。
（2）原材料进场检验。在生产试验和施工使用前，施工单位应向监理报送水泥进场报验单。监理工程师应检查水泥的质保资料，按照规定进行见证取样、送样或监理抽样检测。未经监理工程师验收批准的材料不得在工程上使用。
（3）审批生产试验成果。在施工前，施工单位应根据地质情况确定搅拌生产试验方案（包括浆液水灰比、搅拌工艺、水泥掺入量、搅拌机下沉及提升速度等）报监理审批；根据试验方案进行试生产，确定施工控制参数和检测方法，提交成果报告报监理批准。监理工程师应对搅拌生产试验进行旁站监理，对影响施工质量的主要参数要严格审查。
七、下达开工令。
施工单位按规定完成开工准备工作后，及时向监理报送开工报告和开工报审表。监理工程审查具备开工条件后签发开工令。

第二节 井点、管井降水

一、井点、管井降水监理控制要点
（1）降水应在基础土方开挖前开始。降水深度在基坑开挖面以下0.5-1.0M方可土方开挖，（暗挖工程1.5m以下）。监理工程师严格控制降水和挖土的开始时间。
（2）审查承包单位的管理组织结构和现场质量管理制度，协助其完善质量保证体系。重点是检查、考察技术人员是否定员、定岗、定职，经验和水平是否胜任。质量管理制度是否健全，技术交底制度、自检与质检制度是否落实，要求承建单位做到开工有报告，施工有措施，技术有交底，定位有复查，材料有试验报告，隐蔽工程有记录，工序完成有自检、专检，交工有资料。
（3）督促施工单位做好井点、管井降水的监测与维护。密切关注降水全过程的效果和对周边建筑物、管线、管道的影响。
（4）严格控制井点管、管井的长度（深度）和埋设位置是否符合设计要求。核查数量和平面定位是否与施工组织设计一致。
二、井点降水监理控制目标值
（1）降水效果满足施工组织设计和基础施工的需要。
（2）施工质量符合降水与排水施工质量检验标准的要求。

第三节 喷锚支护工程

一、喷锚支护工程监理控制要点
（1）基坑开挖和喷锚支护施工应按设计要求自上而下分段分层进行。机械开挖后，应辅以人工修坡面，坡面平整度宜为±20MM，素喷砂浆前应清除坡面虚土。
（2）喷锚支护施工作业严格按照审批的施工方案施工，注浆体及喷射砼面层达到设计强度的70%后方可开挖下层土方及下层喷锚施工。
（3）施工中应及时对锚杆位置，钻孔直径、深度及角度，锚杆插入长度，注浆配比、压力及注浆量，喷锚面厚度及强度、锚杆应力等关键项目进行检查。
（4）督促施工单位做好喷锚支护施工过程中和完成后的监测工作（第三方），重点观测坡顶或坡面位移、沉降及周围环境地的变化，如有异常情况应立即采取措施进行处理。
（5）喷射砼应符合下列规定：
l 喷射砼作业应分片进行，同一分段内喷射顺序应自上而下，初喷砼厚度为30mm，第二次喷砼厚度60～70mm。
l 喷射时，喷头与受喷面应垂直，距离宜为0.6～1.2m。
l 在土钉部位，应先喷土钉下方，再喷上方。
l 喷射时应控制好水灰比，保持砼表面平整、无滑移流淌现象。
（6） 钢筋网的铺设应符合下列规定：
l 钢筋网在喷射第一层砼后铺设。
l 钢筋网应与支钉和其它锚固装置连接牢固，喷射砼时不得晃动。
l 钢筋搭接长度至少35d，绑3道。如为焊接长不小于10d。钢筋网应严格按照设计要求进行施工。
l 钢筋网绑扎完成后用通知监理人员进行检查验收，符合要求后方能进入下道工序。
二、喷锚支护监理控制目标值
（1）满足施工组织设计和设计图纸及施工规范基坑支护结构安全需要。
（2）施工质量符合锚杆及喷锚支护工程质量检验标准要求

第四节 井桩护壁支护工程
一、 人工挖孔桩监理细则
人工挖孔桩是本基坑支护工程的支护主体，但其施工过程中较易出现安全事故，是施工过程中的关键之一，是基坑支护施工的监理工作的一个重点。
1、施工前准备工作
① 制定安全技术交底资料，对监理人员进行技术交底。
② 审查人工挖孔桩专项施工方案。
③ 对施工单位投入到工程中的设备，如空压机、风动凿岩机、电焊机、起土设备等进行设备状况、到位情况检查。
④ 如人工挖孔桩过程中需要爆破作业，应做好爆破作业前的各项准备工作。
⑤ 检查施工单位安全防护设备如有毒气体检测设备、防毒面具、绝缘胶鞋等的配备情况。
⑥ 检查施工单位对工人的安全技术交底情况，必要时进行考核。
⑦ 对工程所需要材料进行审核，主要包括钢筋、水泥、焊条、检测管、商砼等按照要求进行审核和进场后材料验收和原材料见证送检。
⑧ 检查混凝土配合比试配情况。
2、施工过程控制
① 施工过程控制要点
1）桩孔施工监控要点
a 按照施工图纸及建设方提供的轴线控制点，定出轴线及桩位，并用水泥砂浆固定标桩、龙门架，放出桩位中心线和桩径，并认真进行技术复
