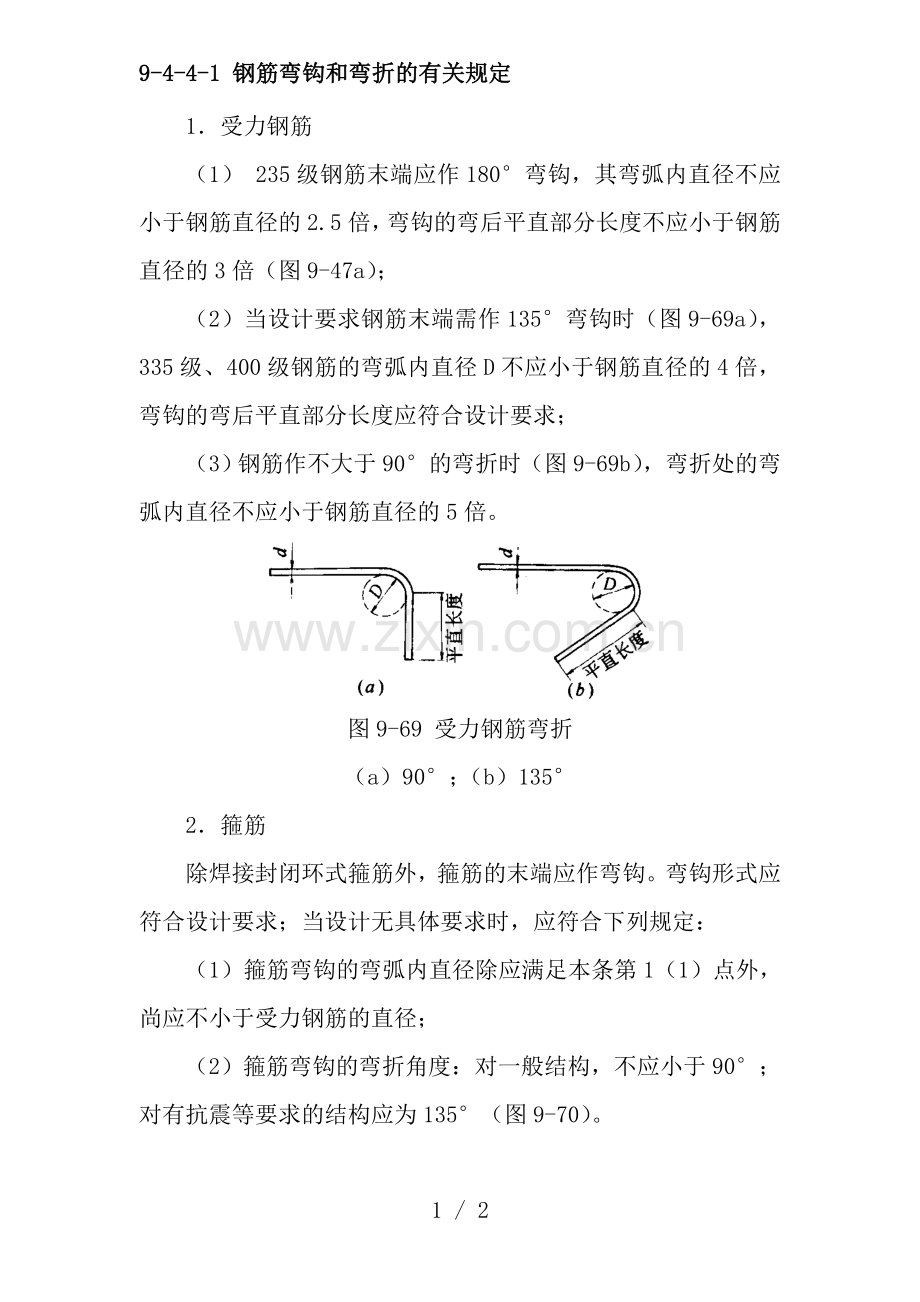

9-4-4-1 钢筋弯钩和弯折的有关规定
1．受力钢筋
（1） 235级钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍（图9-47a）；
（2）当设计要求钢筋末端需作135°弯钩时（图9-69a），335级、400级钢筋的弯弧内直径D不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；
（3）钢筋作不大于90°的弯折时（图9-69b），弯折处的弯弧内直径不应小于钢筋直径的5倍。

图9-69 受力钢筋弯折
（a）90°；（b）135°
2．箍筋
除焊接封闭环式箍筋外，箍筋的末端应作弯钩。弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：
（1）箍筋弯钩的弯弧内直径除应满足本条第1（1）点外，尚应不小于受力钢筋的直径；
（2）箍筋弯钩的弯折角度：对一般结构，不应小于90°；对有抗震等要求的结构应为135°（图9-70）。

图9-70 箍筋示意
（a）90°/90°；（b）135°/135°
（3）箍筋弯后的平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。
