瓷砖盲道施工方案.doc

1、瓷砖盲道施工方案
1.1使用部位
各站站厅、站台、出入口通道地面
1.2品种、规格要求
1、瓷砖盲道规格等要求：
1）盲道提示地砖规格尺寸为 300mm×300mm（如下左图）；厚度不小于12mm。
2）盲道行进地砖规格尺寸为 300mm×300mm（如下右图）；厚度不小于12mm。
3）盲道砖颜色深色，必须符合设计要求。

1.3 检测标准
所有使用材料的各项技术指标应符合但不只限于下列国家规范、标准与要求。
1）《建筑放射性核素限量》中 A 类装饰材料要求 GB6566。
2）参照 GB/T4100 附录 G。
检验项目表
检测项目
检验要求
检验方法
尺寸偏差*
边长*
每块砖的平均尺寸相对于工作 尺寸的偏差±0.5%
GB/T 3810
每块砖的平均尺寸相对于 10 块 砖平均尺寸的偏差±0.4%
GB/T 3810
厚度*
每块砖厚度的平均值相对于工 作尺寸厚度的偏差±5.0%
GB/T 3810

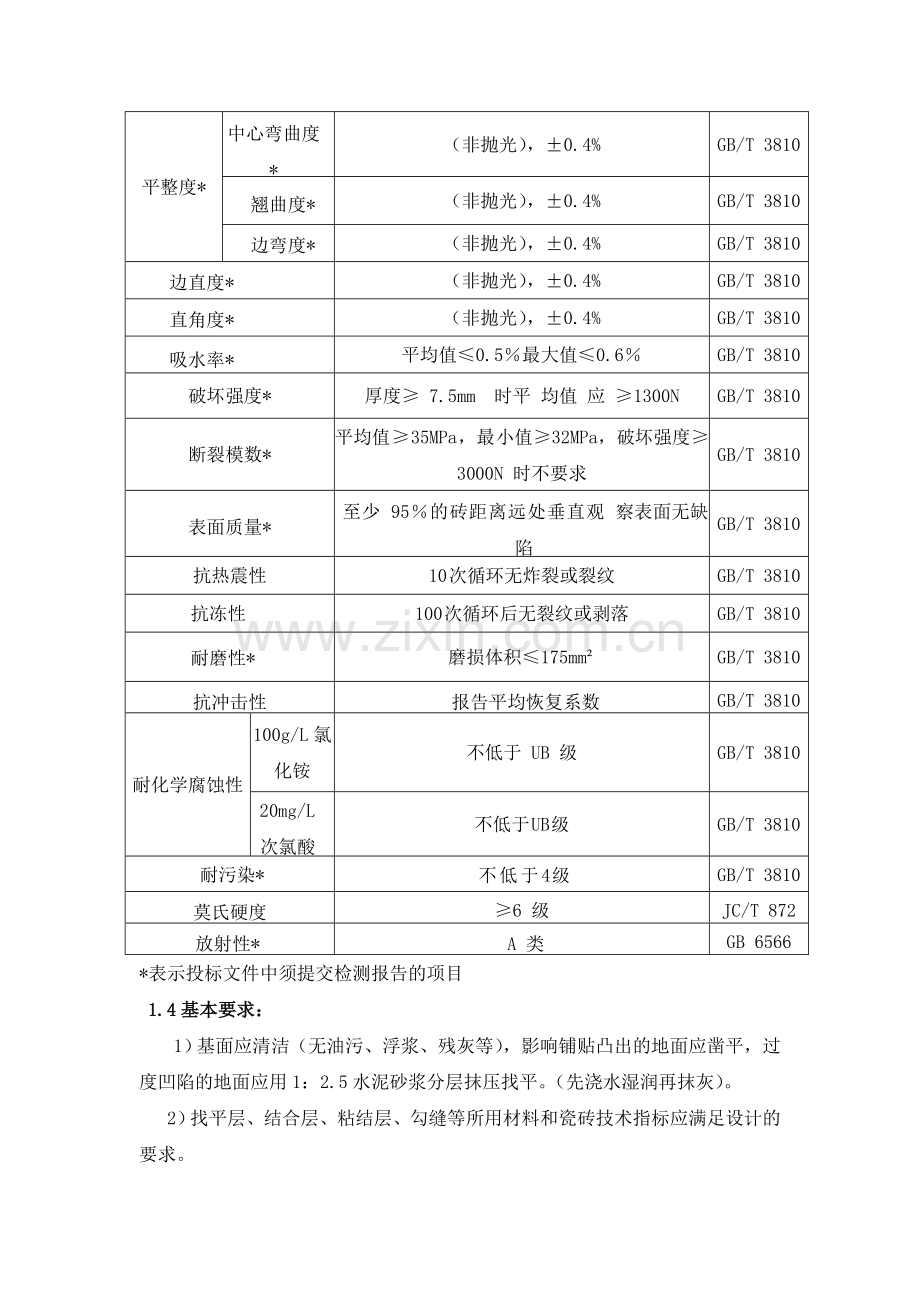

平整度*
中心弯曲度*
（非抛光），±0.4%
GB/T 3810
翘曲度*
（非抛光），±0.4%
GB/T 3810
边弯度*
（非抛光），±0.4%
GB/T 3810
边直度*
（非抛光），±0.4%
GB/T 3810
直角度*
（非抛光），±0.4%
GB/T 3810
吸水率*
平均值≤0.5％最大值≤0.6％
GB/T 3810
破坏强度*
厚度≥ 7.5mm 时平 均值 应 ≥1300N
GB/T 3810
断裂模数*
平均值 ≥ 35MPa ，最 小值≥32MPa，破坏强度≥3000N 时不要求
GB/T 3810
表面质量*
至少 95％的砖距离远处垂直观 察表面无缺陷
GB/T 3810
抗热震性
10 次循环无炸裂或裂纹
GB/T 3810
抗冻性
100 次循环后无裂纹或剥落
GB/T 3810
耐磨性*
磨损体积≤175mm²
GB/T 3810
抗冲击性
报告平均恢复系数
GB/T 3810
耐化学腐蚀性
100g/L氯化铵
不低于 UB 级
GB/T 3810
20mg/L次氯酸
钠
不低于 UB 级
GB/T 3810
耐污染*
不低于4级
GB/T 3810
莫氏硬度
≥6 级
JC/T 872
放射性*
A 类
GB 6566
*表示投标文件中须提交检测报告的项目
1.4基本要求：
1）基面应清洁（无油污、浮浆、残灰等），影响铺贴凸出的地面应凿平，过度凹陷的地面应用1：2.5水泥砂浆分层抹压找平。（先浇水湿润再抹灰）。
2）找平层、结合层、粘结层、勾缝等所用材料和瓷砖技术指标应满足设计的要求。
3）面砖的品种、规格、颜色和图案必须符合设计要求，并不得有缺棱掉角等缺陷。
4）瓷砖阳角采用直角碰口做法，凹缺部分用同色填缝胶处理。
1.5工艺流程：
浸水、晾干→刷结合层→排砖、分格、弹线→粘贴面砖→勾缝→清理表面→各接口处理→养护
1.6技术控制：
1）基层处理：底层施工前，将原地面橡胶盲道及其下部石材地面拆除，用专业混凝土切割机，沿原地面橡胶盲道石材两侧切割，保证原有石材地面边缘齐整，同时保证切割的厚度控制在30mm以内，以保持地面绝缘层的完整性；用凿子等工具清理切割完成的橡胶盲道及下面石材、水泥砂浆等，要求基层清理完整，保证盲道砖的施工厚度的要求，并保持地面绝缘层的完整性，拆除的垃圾、污物等及时清理干净，并运至甲方指定的地点，提前一天用清水湿润基层。
2）找标高：根据现有的地面石材确定盲道地砖的标高，保证与原地面标高一致。
3）排盲道砖：将现有橡胶盲道及石材切割宽度控制在306mm以内，保证盲道瓷砖完成后与原地面石材两侧各留3mm缝，预排盲道砖，留缝用灰色玻璃胶收口，保持地面的整体性与美观。
4）铺设结合层砂浆：铺设前应将基底湿润，并在基底上刷一道素水泥浆或界面结合剂，随刷随铺设搅拌均匀的干硬性水泥砂浆。
5）铺盲道砖：将砖放置在于拌料上，用橡皮锤加压找平后，之后将砖拿起，同时在砖背面涂厚度约6mm的素水泥膏，再将砖放置在找过平的干拌料上，用橡皮锤按标高控制线和方正控制线坐平坐正。
6）铺盲道砖时应先在两端及中间铺控制砖，并在盲道砖位置拉中线，之后按照中线及原有石材地面模数从一端开始铺设，并随时用2.m靠尺和水平尺检查平整度。盲道砖铺设长度较长时应分段、分部位铺贴。
7）养护：当砖面层铺贴完12h后应开始浇水养护，养护时间不得小于7d。
8）勾缝打胶：当砖面层的强度达到可上人的时候，进行勾缝打胶，用灰色玻璃胶进行勾缝打胶处理，要求缝清晰、顺直、平整、光滑、宽窄一致，缝应低于砖面0.1～0.5mm。
1.7质量标准：
1）瓷砖与基层应粘结牢固，不得有歪斜、翘曲、空鼓等现象。
2）饰面砖表面应整洁、颜色均匀、嵌缝严密、深浅一致，不得有起碱、污点、砂浆流痕等。
3）验收标准参照《建筑装饰装修工程质量验收规范》(GB50210-2001)中的饰面砖工程。
4）瓷砖面砖施工的允许偏差见表
序号
项目
允许偏差（mm）
瓷砖面砖
检查方法
1
立面垂直
2
用 2m 托线板检查
2
表面平整
2
用 2m 靠尺和楔形塞尺检查
3
阳角方正
2
用 20cm 方尺检查
4
接缝平直
2
拉 5m 线检查，不足 5m 拉通线检查
5
接缝高低
0.5
用直尺和楔形塞尺检查
6
接缝宽度
+0.5
用尺检查
1.8实物样板
按要求施工铺贴标准板块 1米。
1.9成品保护：
1）施工时应注意对原有的石材地面进行保护，包含施工区域内、材料、垃圾运输及施工人员通道等，用五厘板或者其他临时毛毡等材料满铺在施工区域，注意铺保护板前要将石材地面清理干净，同时板与板中间要用胶带进行粘接，防止施工过程中保护板错位。
2）盲道砖面层完工后在养护过程中应进行遮盖和拦挡，保持湿润，避免受侵害。当水泥砂浆结合层强度达到设计要求后，方可正常使用。
3）如有后续工程在盲道砖面上施工时，必须进行遮盖、保护，严禁直接在砖面上进行其他作业等；进行上述工作时，必须采取可靠保护措施。
