三维CAD工程师PROE模拟试题.doc

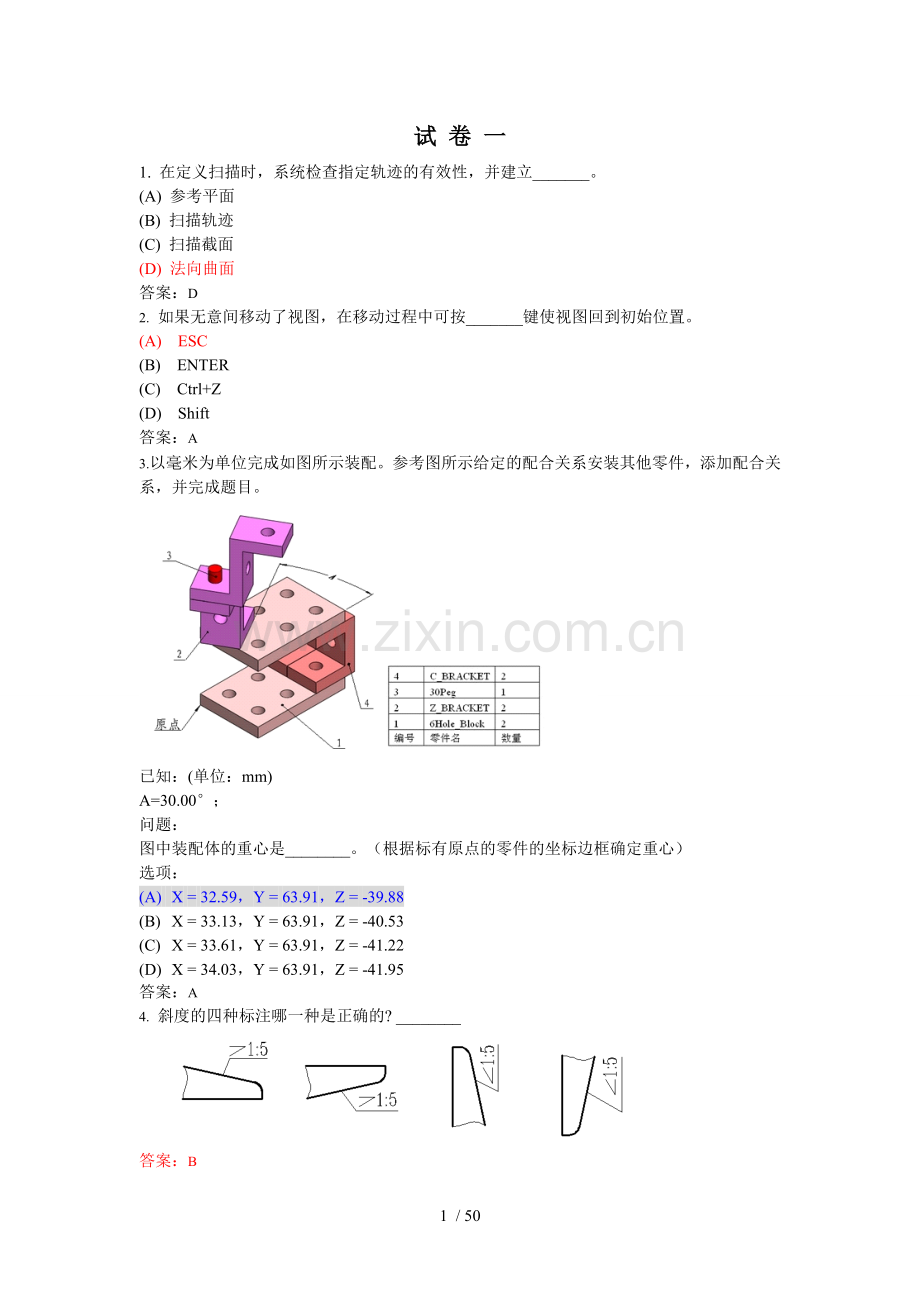

试 卷 一
1. 在定义扫描时，系统检查指定轨迹的有效性，并建立_______。
(A) 参考平面
(B) 扫描轨迹
(C) 扫描截面
(D) 法向曲面
答案：D
2. 如果无意间移动了视图，在移动过程中可按_______键使视图回到初始位置。
(A) ESC
(B) ENTER
(C) Ctrl+Z
(D) Shift
答案：A
3. 以毫米为单位完成如图所示装配。参考图所示给定的配合关系安装其他零件，添加配合关系，并完成题目。

已知：(单位：mm)
A=30.00°；
问题：
图中装配体的重心是________。（根据标有原点的零件的坐标边框确定重心）
选项：
(A) X = 32.59，Y = 63.91，Z = -39.88
(B) X = 33.13，Y = 63.91，Z = -40.53
(C) X = 33.61，Y = 63.91，Z = -41.22
(D) X = 34.03，Y = 63.91，Z = -41.95
答案：A
4. 斜度的四种标注哪一种是正确的? ________

答案：B
5. 机械图样中绘制三视图所采用的投影法是：________。
(A)中心投影法
(B)平行投影法
(C)正投影法
(D)斜投影法
答案：C
6. 空间相互平行的线段，在同一投影面中的投影________。
(A)一定相互平行
(B)相互不平行
(C)根据具体情况，有时互相平行，有时不平行
答案：A
7. 轴测图中，可见轮廓线与不可见轮廓线的画法应是： ________。
(A)可见部分和不可见部分部必须画出
(B)只画出可见部分
(C)一般只画出可见部分，必要时才画出不可见部分
答案：C
8. 按所给定的主、俯视图，找出相对应的左视图：________。

答案：C
9. 在机械图样中，重合断面的轮廓线应采用：________。
(A)粗实线
(B)细实线
(C)细虚线
(D)细双点画线
答案：B
10. 按现行螺纹标准，特征代号G表示的螺纹，其名称是：________。
(A)圆柱管螺纹
(B)55°非密封管螺纹
(C)非螺纹密封的管螺纹
答案：C
11. 表达某产品的全套图样中，有1张装配图，9张零件图，则在该装配图的标题栏中，有关张数和张次应填为：________。
(A)共10张第l张
(B)共l张第1张
(C)不必填张数和张次
答案：A
12. 几何约束是指草图对象之间的_______ 、_______ 、_______和_______等几何关系。
(A) 平行
(B) 垂直
(C) 共线
(D) 对称
答案：ABCD
13. 以下是关于基准曲线的说法，哪些是正确的？_______
(A) 没有形状和大小的虚拟线条
(B) 没有方向
(C) 没有体积
(D) 没有质量
答案：BCD
14. 修改视图操作能对以下那些进行修改？_______
(A) 视图的类型
(B) 视图的比例
(C) 视图的视力显示
(D) 视图的视图剖面线的属性
答案：ABCD
15. BOM表是工程图的零部件明细表，通常包括_______。
(A) 材料
(B) 零件种类
(C) 价格
(D) 重量
答案：ABCD
16.在扫描特征过程中，【扫描轨迹】菜单管理器中选择【草绘轨迹】或【选取轨迹】来定义扫描轨迹。(T/F)
答案：T
17. 对实体进行抽壳时，可以在一次操作结果中产生不同的壁厚。(T/F)
答案：T
18. 方向阵列即先指定方向，后指定尺寸值和行列数的阵列方式。(T/F)
答案：T
19. 相切约束后，约束曲线被对齐。(T/F)
答案：F
20. 尺寸线不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。(T/F)
答案：T
21. 一般的退刀槽可按“槽宽×直径”或“槽宽×槽深”的形式标注。(T/F)
答案：T

22. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm）
已知：A=122, B=167, C=82, D=30

工程图1
要求：
1． 求步骤图2-a中模型的表面积是________。
(A)45675.37
(B)44179.25
(C)44673.76
(D)45172.47
2． 步骤图2-c中模型的重心是________。
(A) X=7.56 Y=-14.07 Z=-13.76
(B) X=7.66 Y=-13.98 Z=-13.68
(C) X=7.75 Y=-13.89 Z=-13.61
(D) X=7.85 Y=-13.80 Z=-13.53
3． 步骤图2-d中模型的体积是________。
(A)282057.66
(B)286390.54
(C)290750.86
(D)277752.33
4． 修改参数A=123, B=168, C=83, D=31时，步骤图2-d中模型的面积是________。
(A)50789.59
(B)49302.79
(C)49797.66
(D)50293.26

步骤图2

答案：D+C+B+A
23. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm）
已知：A=46, B=42, C=60, D=75

工程图1
要求：
1． 求步骤图2-b中模型的表面积是________。
(A)22367.40
(B)22511.57
(C)22655.56
(D)22799.38
2． 步骤图2-d中模型的重心是________。
(A) X=28.49 Y=11.83 Z=-70.05
(B) X=28.57 Y=12.01 Z=-69.77
(C) X=28.66 Y=12.18 Z=-69.48
(D) X=28.40 Y=11.66 Z=-70.32
3． 步骤图2-e中模型的体积是________。
(A)89314.99
(B)87273.05
(C)87954.52
(D)88635.12
4． 修改参数A=47, B=43, C=61, D=76时，步骤图2-e中模型的面积是________。
(A)23006.74
(B)22579.96
(C)22722.46
(D)22864.71 a

步骤图2

答案：A+D+B+C

24. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm）
已知：A=57, B=65, C=31, D=49

工程图1
要求：
1． 求步骤图2-d中模型的表面积是________。
(A)30146.73
(B)30635.86
(C)31131.49
(D)31633.58
2． 步骤图2-g中模型的重心是________。
(A) X=0.00 Y=-28.64 Z=12.42
(B) X=0.00 Y=-28.56 Z=11.92
(C) X=0.00 Y=-28.48 Z=11.43
(D) X=0.00 Y=-28.38 Z=10.95
3． 步骤图2-i中模型的体积是________。
(A)138470.92
(B)129140.28
(C)148974.51
(D)142082.18
4． 修改参数A=58, B=66, C=32, D=50时，步骤图2-i中模型的面积是________。
(A)39488.15
(B)37459.40
(C)38183.76
(D)38831.81

步骤图2

答案：B+C+A+D
25. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm）
已知：A=115, B=87, C=103, D=42

工程图1
要求：
1． 求步骤图2-e中模型的表面积是________。
(A)62701.11
(B)61346.38
(C)60009.92
(D)58691.76
2． 步骤图2-g中模型的重心是________。
(A) X=29.01 Y=46.21 Z=-56.00
(B) X=28.98 Y=46.75 Z=-56.50
(C) X=28.97 Y=47.30 Z=-57.00
(D) X=28.95 Y=47.85 Z=-57.50
3． 步骤图2-i中模型的体积是________。
(A)307084.83
(B)298578.53
(C)324493.38
(D)315723.12
4． 修改参数A=112, B=84, C=100, D=39时，步骤图2-i中模型的面积是________。
(A)70482.56
(B)66443.21
(C)67771.37
(D)69117.83

步骤图2

答案：A+D+C+B

试 卷 二
1. 在创建标准孔特征时，必须设定螺纹系列，以下不属于Pro/ENGINEER的是_______选项。
(A) UNC
(B) UNF
(C) UNK
(D) ISO
答案：C
2. 在阵列特征中，根据所选取的需要更改的尺寸，可以是_______的，也可以是_______。
(A) 线性、非线性
(B) 线性、角度
(C) 非线性、角度
(D) 角度、位置
答案：B
3. _______是将零件的截面绕着剖截面旋转90°而生成的。
(A) 一般视图
(B) 投影视图
(C) 旋转视图
(D) 详细视图
答案：C
4. 以毫米为单位完成如图所示装配。参考图所示给定的配合关系安装其他零件，添加配合关系，并完成题目。

已知：(单位：mm)
A=60.00°；
问题：
图中装配体的重心是________。（根据标有原点的零件的坐标边框确定重心）
选项：
(A) X = 30.98，Y =56.49，Z = -65.34
(B) X = 30.65，Y =57.00，Z = -65.34
(C) X = 30.28，Y =57.48，Z = -65.34
(D) X = 29.87，Y =57.93，Z = -65.34
答案：A
5. 空间相互平行的线段，在同一投影面中的投影________。
(A)一定相互平行
(B)相互不平行
(C)根据具体情况，有时互相平行，有时不平行
答案：A
6. 按所给定的主俯视、俯视图，找出想对应的左视图：________。

答案：C
7. 根据主视图和俯视图，找出正确的左视图：________。
(A) (B) (C) (D)

答案：C
8. 图样中标注的螺纹长度均指：________。
(A)包括螺尾在内的有效螺纹长度
(B)不包括螺尾存内的有效螺纹长度：
(C)包括螺尾在内的螺纹总长度
(D)不包括螺尾在内的完整螺纹长度
答案：B
9. Pro/ENGINEER在草图中进行提供的创建圆弧形式有哪些？_______。
(A) 由3点创建圆弧
(B) 同心圆弧
(C) 选取圆心和两个端点来创建一段圆弧
(D) 与3个图元相切的圆弧
答案：ABCD
10. 欲沿曲线生成参考点，其分布类型有哪些？_______
(A) 偏移比率
(B) 偏移距离
(C) 按参照偏移
(D) 等比分布
答案：ABC
11. 通过螺旋扫描命令可以创建_______特征。
(A) 实体特征
(B) 薄壁特征
(C) 剪切材料
(D) 弹簧和螺纹
答案：ABCD
12. 拉伸特征可应用于截面不相等且不垂直于拉伸轨迹的特征。(T/F)
答案：F
13. 定义设计意图(概念设计)对Top-Down Design非常重要。(T/F)
答案：F
14. 为了防止意外移动，缺省状态的视图是被锁定的。(T/F)
答案：T
15. 当移动子视图时，父视图会保持不动。(T/F)
答案：T
16. 当按看标题栏的方向看图时，标题栏的长边一律水平放置。(T/F)
答案：F
17. 表示锥度的图形符号和锥度数值应靠近圆锥轮廓标注，基准线应通过指引线与圆锥的轮廓素线相连。基准线应与圆锥的轴线平行，图形符号的方向应与锥度方向一致。(T/F)
答案：T
18. 用第一角、第三角画法两出的技术图样，一般均属于多面正投影图。(T/F)
答案：T
19. 正等轴测图的轴问角均为120。(T/F)
答案：T
20. 无论注出形位公差要求，或未注出形位公差要求，应当理解为每一要素及要素之间都是有形位公差要求的。
答案：T
21. 视图、剖视图等画法和标注规定只适用于零件图，不适用于装配图。(T/F)
答案：F
22. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm）
已知：A=122, B=167, C=82, D=30

工程图1
要求：
1． 求步骤图2-a中模型的表面积是________。
(A)45675.37
(B)44179.25
(C)44673.76
(D)45172.47
2． 步骤图2-c中模型的重心是________。
(A) X=7.56 Y=-14.07 Z=-13.76
(B) X=7.66 Y=-13.98 Z=-13.68
(C) X=7.75 Y=-13.89 Z=-13.61
(D) X=7.85 Y=-13.80 Z=-13.53
3． 步骤图2-d中模型的体积是________。
(A)282057.66
(B)286390.54
(C)290750.86
(D)277752.33
4． 修改参数A=123, B=168, C=83, D=31时，步骤图2-d中模型的面积是________。
(A)50789.59
(B)49302.79
(C)49797.66
(D)50293.26

步骤图2

答案：D+C+B+A
23. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm）
已知：A=49, B=45, C=63, D=78

工程图1
要求：
1． 求步骤图2-c中模型的表面积是________。
(A)23923.93
(B)24086.11
(C)24268.09
(D)24439.91
2． 步骤图2-e中模型的重心是________。
(A) X=28.41 Y=14.93 Z=-71.37
(B) X=28.54 Y=15.17 Z=-71.04
(C) X=28.68 Y=15.41 Z=-70.69
(D) X=28.27 Y=14.68 Z=-71.69
3． 步骤图2-h中模型的体积是________。
(A)94479.50
(B)92017.56
(C)92839.03
(D)93659.63
4． 修改参数A=46, B=42, C=60, D=75时，步骤图2-h中模型的面积是________。
(A)25592.94
(B)25082.16
(C)25252.67
(D)25422.92

步骤图2
答案：D+C+A+B
24. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm）
已知：A=73, B=85, C=41, D=11

工程图1
要求：
1． 求步骤图2-c中模型的表面积是________。
(A)28223.49
(B)28987.28
(C)29763.17
(D)30551.17
2． 步骤图2-e中模型的重心是________。
(A) X=0.00 Y=24.18 Z=-27.04
(B) X=0.00 Y=24.78 Z=-25.91
(C) X=0.00 Y=25.49 Z=-24.71
(D) X=0.00 Y=26.32 Z=-23.44
3． 步骤图2-g中模型的体积是________。
(A)100938.23
(B)93293.56
(C)117248.02
(D)108921.05
4． 修改参数A=74, B=86, C=42, D=12时，步骤图2-g中模型的面积是________。
(A)30505.55
(B)28119.94
(C)28903.26
(D)29698.46

步骤图2
答案：B+C+A+D
25. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm）
已知：A=37, B=54, C=110, D=28

工程图1
要求：
1． 求步骤图2-c中模型的表面积是________。
(A)42734.66
(B)41893.76
(C)41064.64
(D)40247.23
2． 步骤图2-e中模型的重心是________。
(A) X=0.00 Y=43.08 Z=-6.34
(B) X=0.00 Y=43.11 Z=-6.05
(C) X=0.00 Y=43.13 Z=-5.75
(D) X=0.00 Y=43.15 Z=-5.43
3． 步骤图2-h中模型的体积是________。
(A)243245.47
(B)237894.66
(C)254171.69
(D)248670.83
4． 修改参数A=38, B=55, C=111, D=29时，步骤图2-h中模型的面积是________。
(A)44989.47
(B)42397.93
(C)43249.84
(D)44113.66

步骤图2

答案：B+C+D+A

试 卷 三
1. 旋转中心轴 _______选择内部中心线，_______选择外部参照。
(A) 可以、可以
(B) 可以、不可以
(C) 不可以、可以
(D) 不可以、不可以
答案：A
2. 对于完整倒圆角需要_______组面。
(A) 2
(B) 3
(C) 4
(D) 1
答案：B
3. 圆周阵列第一方向的尺寸用来定义圆周方向上的_______增量，第二方向尺寸用来定义阵列_______增量。
(A) 角度、轴向
(B) 轴向、径向
(C) 角度、径向
(D) 径向、轴向
答案：C
4. 以下那一项不能进行匹配约束的。_______
(A) 平面对平面
(B) 平面对曲面
(C) 旋转对旋转
(D) 点对点
答案：B
5. _______是将零件的截面绕着剖截面旋转90°而生成的。
(A) 一般视图
(B) 投影视图
(C) 旋转视图
(D) 详细视图
答案：C
6. 以毫米为单位完成如图所示装配。参考图所示给定的配合关系安装其他零件，添加配合关系，并完成题目。

已知：(单位：mm)
A=45.00°；
问题：
图中装配体的重心是________。（根据标有原点的零件的坐标边框确定重心）
选项：
(A) X = 32.59，Y = 63.91，Z = -39.88
(B) X = 33.13，Y = 63.91，Z = -40.53
(C) X = 33.61，Y = 63.91，Z = -41.22
(D) X = 34.03，Y = 63.91，Z = -41.95
答案：D
7. 图样中绘制斜度及锥度符号时，其线宽为________。
(A)h/14(h为字体高度)
(B)h/10
(C)d/2(d为粗实线线宽)
(D)d/3
答案：B
8. 按箭头方向看组合体的轴测图，哪个视图是正确的? ________。

答案：D
9. 基准面可用于_______。
(A) 绘制草图
(B) 绘制平面曲线
(C) 用于拔模特征中的拔模枢轴
(D) 绘制空间曲线
答案：ABC
10. 在【视图可见性】下拉列表框中可以修改视图的可见区域类型包括_______。
(A) 【全视图】
(B) 【半视图】
(C) 【剖视图】
(D) 【破断视图】
答案：ABD
11. 手动尺寸标注方法有_______。
(A) 标注线性尺寸
(B) 标注径向尺寸
(C) 标注角度尺寸
(D) 按基准方式标注尺寸
答案：ABCD
12. 创建的草绘平面可以被使用者重定义和修改。(T/F)
答案：T
13. 螺旋扫描特征的轨迹和旋转曲面是不出现在生成几何中的作图工具中。 (T/F)
答案：T
14. 为了明确绘图与看图的方向，必须在各种图纸幅面下边的对中符号处画出一个方向符号。(T/F)
答案：F
15. 曲面立体是指个部由曲面围成的几何体。(T/F)
答案：F
16. 用第一角、第三角画法两出的技术图样，一般均属于多面正投影图。(T/F)
答案：T
17. 与轴测轴平行的线段，必须按该轴的轴向伸缩系数进行度量。(T/F)
答案：T
18. 机件上斜度不大的结构，如在一个图形中已表达清楚时，其他图形可按其小端画。(T/F)
答案：T
19. 齿轮的齿顶圆和齿顶线用粗实线绘制；分度圆和分度线用细点画线绘制；齿根圆和齿根线用细实线绘制，也可省略不画，在剖视图中，齿根线用粗实线绘制。(T/F)
答案：T
20. 图样上所标注的表面糙度符号、代号是指该表面完工后的要求。(T/F)
答案：T
21. 一套完整的产品图样中，除了画出装配图外，还必须画出该产品每个零件的零件图。(T/F)
答案：F
22. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm）
已知：A=85, B=165, C=80, D=28

工程图1
要求：
1． 求步骤图2-a中模型的表面积是________。
(A)42365.65
(B)40863.06
(C)41359.19
(D)41860.06
2． 步骤图2-c中模型的重心是________。
(A) X=7.45 Y=-5.10 Z=-21.07
(B) X=7.55 Y=-5.03 Z=-20.86
(C) X=7.65 Y=-4.98 Z=-20.65
(D) X=7.75 Y=-4.92 Z=-20.44
3． 步骤图2-d中模型的体积是________。
(A)267025.52
(B)271419.34
(C)275845.08
(D)262663.85
4． 修改参数A=86, B=166, C=81, D=29时，步骤图2-d中模型的面积是________。
(A)47479.88
(B)45986.61
(C)46483.09
(D)46980.86

步骤图2
答案：B+A+D+C
23. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm）
已知：A=46, B=42, C=60, D=75

工程图1
要求：
1． 求步骤图2-b中模型的表面积是________。
(A)22367.40
(B)22511.57
(C)22655.56
(D)22799.38
2． 步骤图2-d中模型的重心是________。
(A) X=28.85 Y=11.70 Z=-70.20
(B) X=28.95 Y=11.87 Z=-69.92
(C) X=29.05 Y=12.05 Z=-69.63
(D) X=28.75 Y=11.52 Z=-70.46
3． 步骤图2-e中模型的体积是________。
(A)89135.51
(B)87093.58
(C)87775.05
(D)88455.65
4． 修改参数A=47, B=43, C=61, D=76时，步骤图2-e中模型的面积是________。
(A)23309.31
(B)22882.53
(C)23025.03
(D)23167.29

步骤图2
答案：A+D+B+C
24. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm）
已知：A=106, B=71, C=53, D=31

工程图1
要求：
1． 求步骤图2-c中模型的表面积是________。
(A)21251.04
(B)21834.78
(C)22431.53
(D)23041.26
2． 步骤图2-e中模型的重心是________。
(A) X=32.21 Y=15.43 Z=0.00
(B) X=31.36 Y=15.28 Z=0.00
(C) X=30.49 Y=15.15 Z=0.00
(D) X=29.60 Y=15.04 Z=0.00
3． 步骤图2-g中模型的体积是________。
(A)95997.49
(B)89891.11
(C)109099.80
(D)102396.36
4． 修改参数A=107, B=72, C=54, D=32时，步骤图2-g中模型的面积是________。
(A)25240.66
(B)23177.17
(C)23845.32
(D)24533.20

步骤图2
答案：B+C+A+D
25. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm）
已知：A=115, B=87, C=103, D=42

工程图1
要求：
1． 求步骤图2-e中模型的表面积是________。
(A)62701.11
(B)61346.38
(C)60009.92
(D)58691.76
2． 步骤图2-g中模型的重心是________。
(A) X=29.01 Y=46.21 Z=-56.00
(B) X=28.98 Y=46.75 Z=-56.50
(C) X=28.97 Y=47.30 Z=-57.00
(D) X=28.95 Y=47.85 Z=-57.50
3． 步骤图2-i中模型的体积是________。
(A)307084.83
(B)298578.53
(C)324493.38
(D)315723.12
4． 修改参数A=112, B=84, C=100, D=39时，步骤图2-i中模型的面积是________。
(A)70482.56
(B)66443.21
(C)67771.37
(D)69117.83

步骤图2
答案：A+D+C+B

试 卷 四
1. 进入草绘环境后，由于需求变换了视图，工具箱的 _______具按钮可以定向草绘平面使其与屏幕平行。
(A)
(B)
(C)
(D)
答案：C
2. 在一个草图中，绘制两个没有交集的圆，对其进行拉伸，会出现以下哪种情况？_______。
(A) 提示不能生成不连续的实体
(B) 生成两个实体
(C) 生成一个实体
(D) 生成两个曲面
答案：B
3. 以下那个选项不能即时隐藏。_______
(A) 基准面
(B) 名基准轴
(C) 基准点
(D) 特征
答案：D
4. _______是通过重新定义特征的位置面和参照面来放置特征。
(A) 新参考方式复制
(B) 相同参考方式复制
(C) 特征镜像
(D) 特征移动
答案：A
5. 关于扫描特征，下列叙述中哪个是错误的? _______
(A) 扫描特征可以创建实体特征
(B) 扫描特征可以创建薄板特征
(C) 扫描特征可以创建曲面特征
(D) 扫描特征可以创建可变剖面特征
答案：D
6. 以下那一项不属于连接类型的。_______
(A) 钢性
(B) 销钉
(C) 圆柱
(D) 相切
答案：D
7. 一张完整的工程图不但包括各个视图，还要包含必要的_______。
(A) 标注
(B) 注释
(C) 说明和注释
(D) 标注、注释和公差
答案：D
8. 以毫米为单位完成如图所示装配。参考图所示给定的配合关系安装其他零件，添加配合关系，并完成题目。

已知：(单位：mm)
A=135.00°；
问题：
图中装配体的重心是________。（根据标有原点的零件的坐标边框确定重心）
选项：
(A) X = 42.68，Y =55.94，Z =-60.87
(B) X = 42.10，Y =56.43，Z =-60.87
(C) X = 41.48，Y =56.86，Z =-60.87
(D) X = 40.82，Y =57.23，Z =-60.87
答案：D
9. 断裂画法的断裂处边界线的选用________。
(A)只能选波浪线
(B)只能选双折线；
(C)只能选细双点心线
(D)可视需要选A，B，C
答案：D
10. 图样中绘制斜度及锥度符号时，其线宽为________。
(A)h/14(h为字体高度)
(B)h/10
(C)d/2(d为粗实线线宽)
(D)d/3
答案：B
11. 当某点有一个坐标值为0时，则该点一定在： ________。
(A)空间
(B)投影面上
(C)坐标轴上
(D)原点
答案：B
12. 按箭头方向看组合体的轴测图，哪个视图是正确的? ________。

答案：B
13. Pro/ENGINEER倒圆角类型有_______。
(A) 圆锥
(B) 圆形
(C) D1×D2圆锥
(D) 完整倒圆角
答案：ABCD
14. 选择好要删除的多余视图后，以下能删除视图的操作方法有：_______。
(A) 【编辑】︱【删除】
(B) 【文件】︱【删除】
(C) 【文件】︱【拭除】
(D) 直接按delete键
答案：AD
15. 工程图中不仅要求有尺寸和注释标注，还需要公差标注，而公差标注又可分为_______。
(A) 位置公差
(B) 尺寸公差
(C) 几何公差
(D) 形状公差
答案：BC
16. 用第一角、第三角画法两出的技术图样，一般均属于多面正投影图。(T/F)
答案：T
17. 正等轴测图的轴问角均为120。(T/F)
答案：T
18. 剖视图可分别采用三种剖切面，它们并不适用于断面图。(T/F)
答案：F
19. 两圆柱齿轮啮合时，在平行于圆柱齿轮轴线的投影面视图中，啮合区内的齿顶线不需画出，只需在对应于分度圆相切处画一条细点画线。(T/F)
答案：F
20. 零件图上的重要尺寸，应从基准直接标注。辅助基准和主要基准间要标注联系尺寸。(T/F)
答案：T
21. 视图、剖视图等画法和标注规定只适用于零件图，不适用于装配图。(T/F)
答案：F

22. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm）
已知：A=130, B=30, C=82, D=50

工程图1
要求：
1． 求步骤图2-a中模型的表面积是________。
(A)52388.57
(B)50512.82
(C)51133.25
(D)51758.51
2． 步骤图2-c中模型的重心是________。
(A) X=4.22 Y=-28.80 Z=0.00
(B) X=4.23 Y=-29.91 Z=0.00
(C) X=4.24 Y=-31.01 Z=0.00
(D) X=4.24 Y=-32.13 Z=0.00
3． 步骤图2-d中模型的体积是________。
(A)300211.45
(B)303779.35
(C)307356.11
(D)296652.43
4． 修改参数A=131, B=31, C=83, D=51时，步骤图2-d中模型的面积是________。
(A)57270.80
(B)55456.32
(C)56059.79
(D)56664.62

步骤图2
答案：D+C+B+A
23. 根据零件工程图图1的题目设计要求和设计意图完成建模。（单位：mm）
已知：A=49, B=45, C=63, D=78

工程图1
要求：
1． 求步骤图2-c中模型的表面积是________。
(A)23923.93
(B)24096.11
(C)24268.09
(D)24439.91
2． 步骤图2-e中模型的重心是________。
(A) X=28.39 Y=15.07 Z=-71.44
(B
