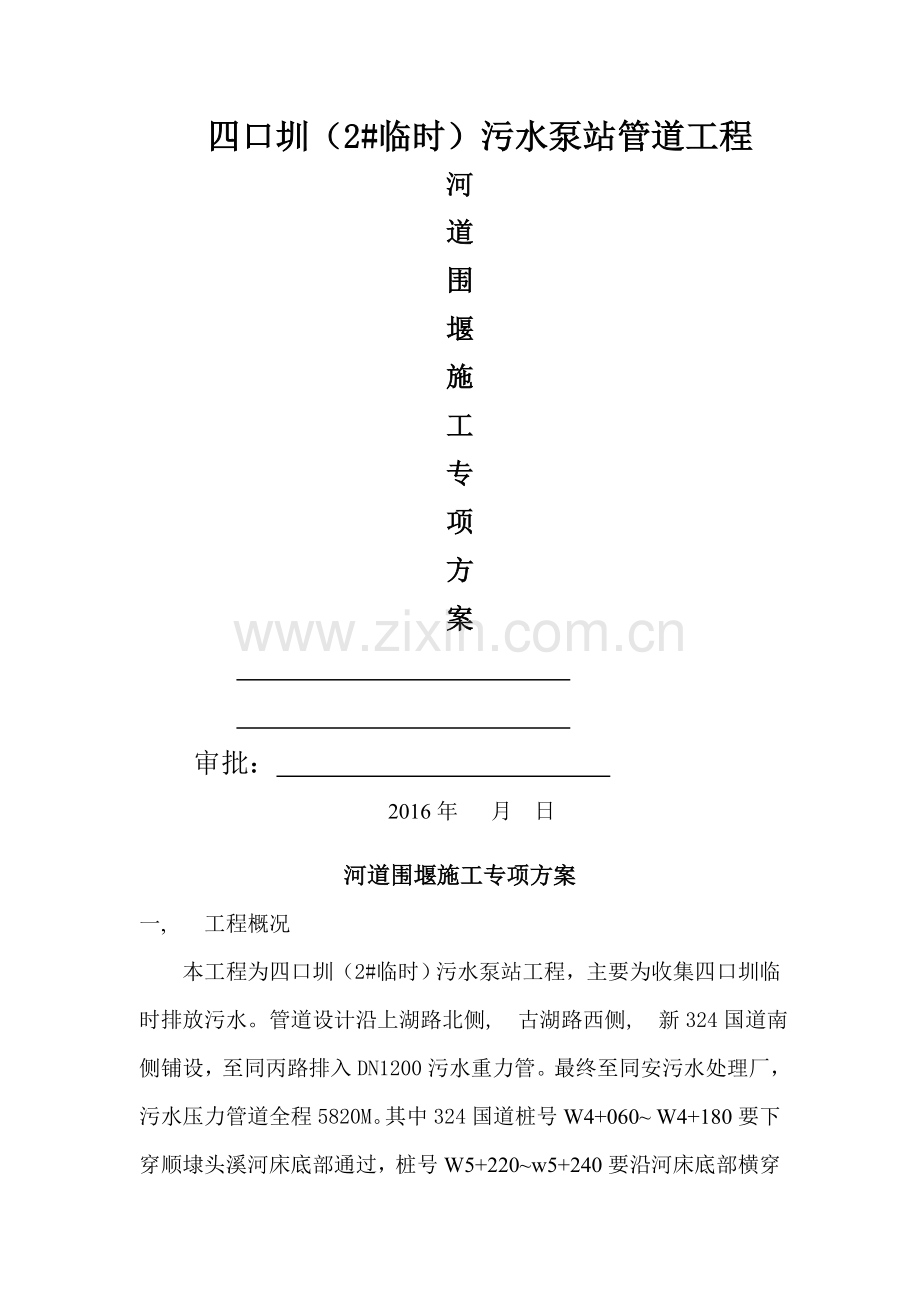

四口圳（2#临时）污水泵站管道工程
河
道
围
堰
施
工
专
项
方
案

审批：

2016年 月 日
河道围堰施工专项方案
一, 工程概况
本工程为四口圳（2#临时）污水泵站工程，主要为收集四口圳临时排放污水。管道设计沿上湖路北侧, 古湖路西侧, 新324国道南侧铺设，至同丙路排入DN1200污水重力管。最终至同安污水处理厂，污水压力管道全程5820M。其中324国道桩号W4+060~ W4+180要下穿顺埭头溪河床底部通过，桩号W5+220~w5+240要沿河床底部横穿泥山溪，这两处需做河道围堰工程。
二, 施工总部署
1, 施工管理人员支配：本工程作为四口圳（2#临时）污水泵站工程的一个分项工程，在人员支配上，我项目部拟利用管线工程项目部管理人员的班底，充分挖掘人力资源的潜力，重点支配1～2名阅历丰富的施工员作为施工管理负责人，同时支配项目部平安, 质量, 材料, 资料等部门人员协同管理。
2, 确定施工方法：桩号W4+060~ W4+180, W5+220~w5+240采纳开槽法施工，这两处过河道围堰采纳编织袋装沙围堰。
3, 施工流程：
工程导线, 测量, 限制点设置, 过河管围堰定位线放样

围堰施工（泵站污水过河管道）

截流槽开挖（泵站污水过河管道）

过河管道施工

拆除施工围堰

清理场地, 验收

4, 施工机械支配：我项目部针对本工程工程量大，工期惊慌的特点，拟进场四部挖机，八部卡车，管道桩号W4+060~ W4+180, W5+220~w5+240围堰同时施工。
5, 材料选购 支配：本工程所用沙, 编织袋, 彩条布, 钢板桩, 道渣支配由我项目部自行选购 。
6, 项目目标：
（1） 工期目标：该工程围堰施工的工期以桩号W4+060~ W4+180过埭头溪管道围堰施工为主，工期支配45天；桩号W5+220~w5+240管道围堰施工工期支配10天。
（2） 质量目标：工程质量合格要求。
（3）平安目标：确保施工现场无机械事故和人员伤亡事故。
三, 施工平面布置
本工程特点是工期紧，工程量大，施工工序较简洁，需要投入大量机械设备和人力。
做好连砂石施工便道，以满意本临时围堰所用沙子等材料的通过运输。
本工程材料主要为沙子，因方量较大，需要材料堆放场地，由卡车运送到现场，并刚好组织人员装袋, 堆砌，避开影响施工通道的交通。
四, 施工方法
1, 测量定位：测量限制点采纳管线工程的临时闭合限制水准点，并成立由公司检测技术站测量工程师为主的三~四人测量组，担当本工程的全部测量放样工作。水准仪二台, J2经纬仪两台。
2, 清理河道淤泥。
3, 依据我公司以往污水管工程中的围堰施工阅历，结合现场实际状况，我项目部支配将围堰中心线设在河道中线围堰布置，围堰采纳沙袋进行围堰，围堰底宽3.5m，上口宽2.5m，高2.5米；并用200mm宽钢板桩，长3.5m，间距50cm，埋入河床深度1.5m，桩内衬1米高胶合模板做挡板，防止河道淤泥滑动导致沙袋围堰坍塌。在堆码沙袋时，堆码的沙袋上下层和内外层应相互交织，码放密实平整。在沙袋堤堰迎水面铺设彩条布防水层，彩条布下部用木楔固定在河床上，并用沙袋压实，禁止河水从底部渗入。
4, 开挖截水沟，引水汇合集水井，采纳污水泵抽出。
5, 开挖管道基槽，埋设管道并复原河床原状。
详见附图一：围堰施工图
五, 劳动力及机械需求支配
本工程管道桩号W4+060~ W4+180, W5+220~w5+240污水管道围堰同时施工，高峰期间共需要劳动力50人左右，机械设备支配进场挖机4部，卡车6辆。
六, 平安保证措施
由于本工程机械较多，施工面狭窄，平安隐患主要为机械事故和交通事故，因此在工程开工前要对机械操作人员和卡车司机进行平安交底，特种机械操作人员必须持证上岗。现场交通方面合理组织，在交通繁忙时支配专人在现场负责指挥交通，在河道两侧设置平安警示标记，夜间设置警示灯，避开出现平安事故。
支配每周支配平安员, 机管员对现场机械, 设备进行平安专项检查，解除平安隐患。
七, 环保措施
由于粘土需要从场地外运进工地，运输卡车需要通过市政道路，我项目部将对驾驶员进行专项交底，避开粘土掉落污染市政道路。在工地四周道路上支配专人负责，清理路面。
八, 防汛措施
现在正值冬季枯水季节，但为防止围堰平安我项目部将成立防汛领导小组，组织50人的抢险队伍，落实好防汛抢险物资（蛇皮袋, 铁锹, 潜水泵, 棕绳）。
打算足够数量的袋装粘土堆放在河道围堰两侧，随时打算对围堰进行加固，支配专人在围堰施工地段值班巡逻，并配备通讯设备，实时监测水文状况，发觉异样状况马上组织人员进行抢险，确保围堰施工的平安。
