各种常见PCB直插连接器名称.doc

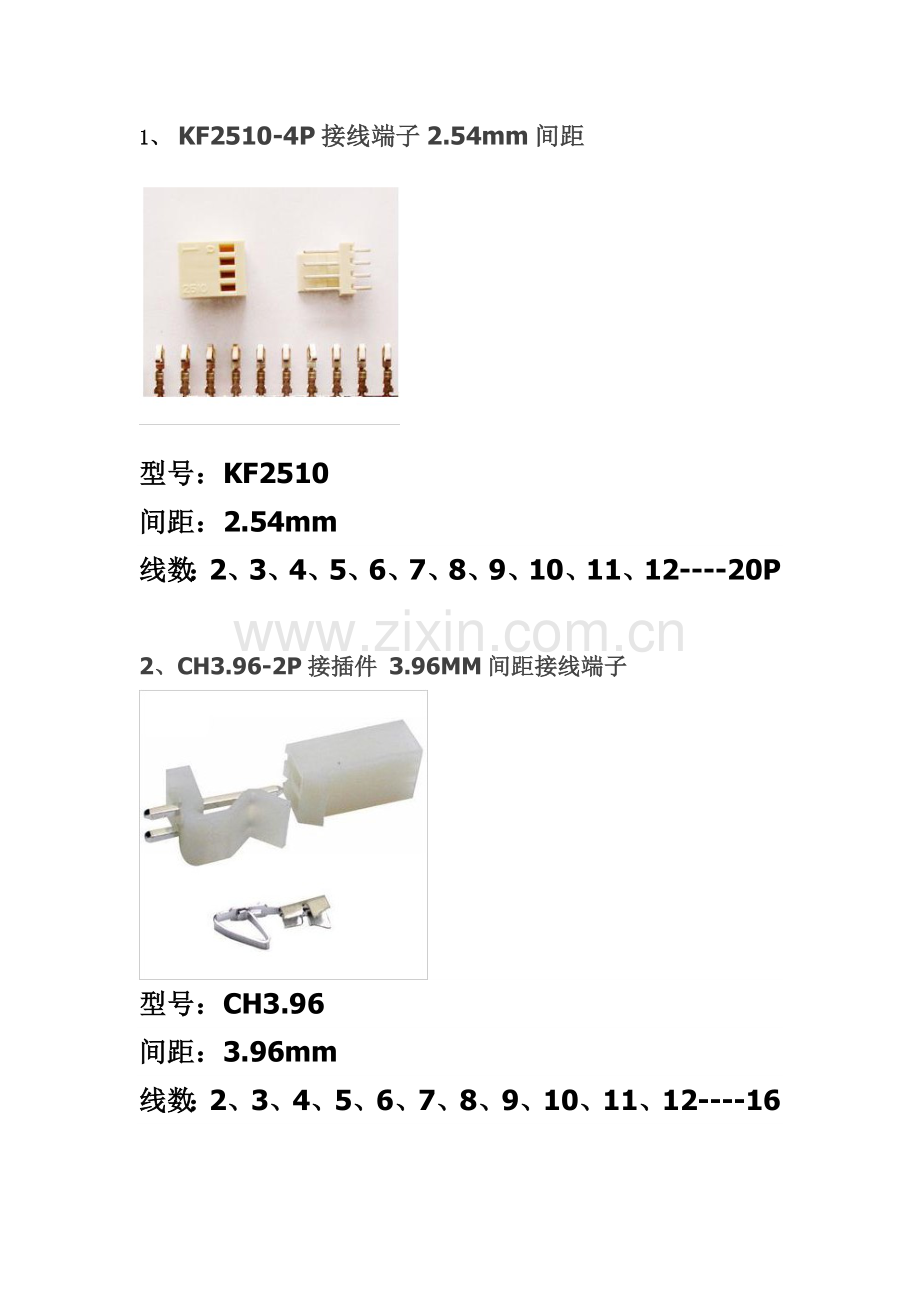

1、 KF2510-4P接线端子2.54mm间距

型号：KF2510
间距：2.54mm
线数：2、3、4、5、6、7、8、9、10、11、12----20P

2、CH3.96-2P接插件 3.96MM间距接线端子

型号：CH3.96
间距：3.96mm
线数：2、3、4、5、6、7、8、9、10、11、12----16

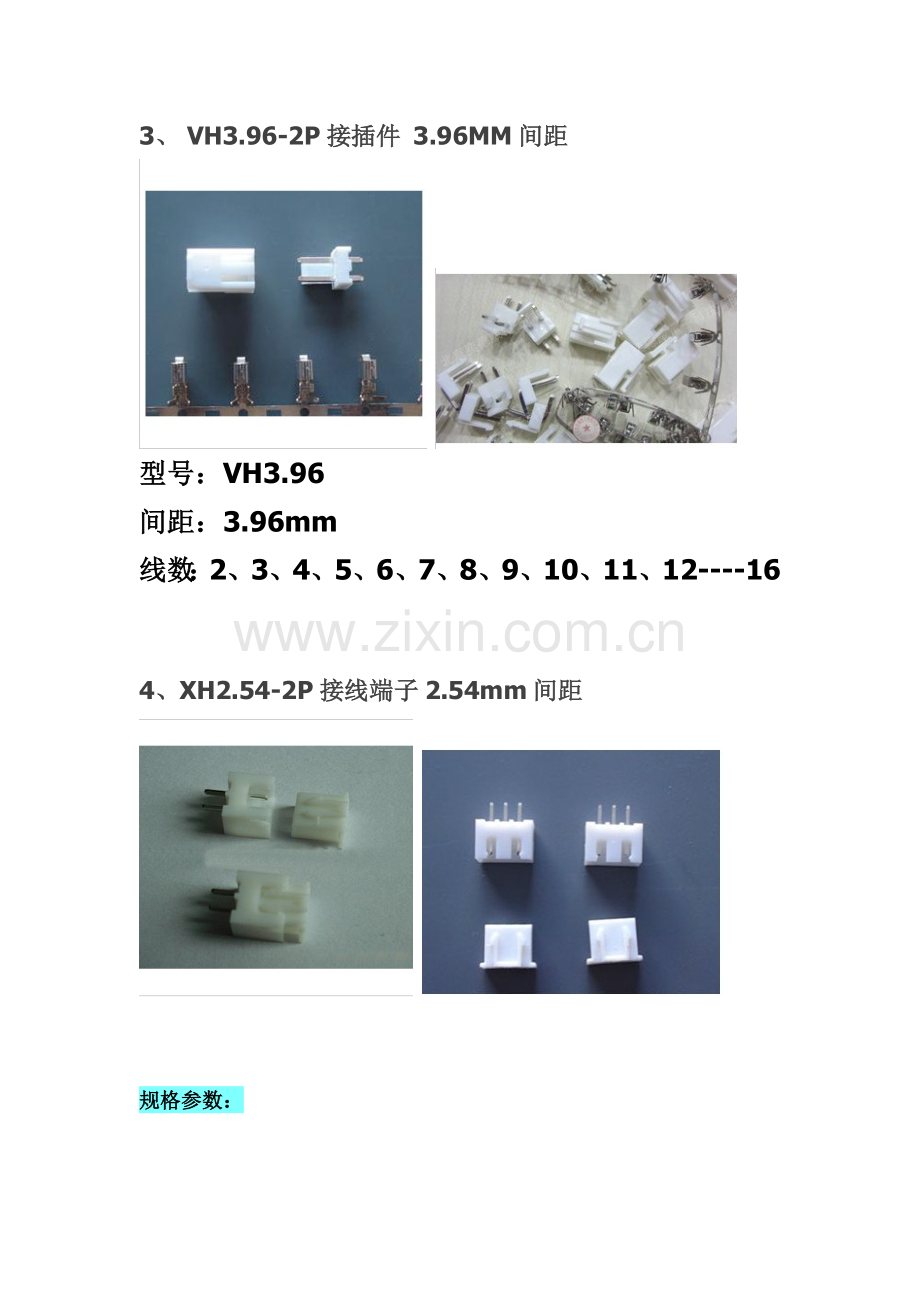

3、 VH3.96-2P接插件 3.96MM间距

型号：VH3.96
间距：3.96mm
线数：2、3、4、5、6、7、8、9、10、11、12----16

4、XH2.54-2P接线端子2.54mm间距

规格参数：

 5、PH2.0-4P接线端子2.0mm间距
规格参数：

6、

7、KF141R-2.54弹簧式

型号：KF141R-2.54
产品：免螺丝式 弹簧式 接线端子 连接器

8、KF141V-2.54弹簧式 PCB接线端子

型号：KF141V-2.54
产品：免螺丝式 弹簧式 接线端子 连接器
接线口在上面

9、KF142R-5.08弹簧式 PCB接线端子

10、KF142V-5.08弹簧式

型号：KF142V-5.08
产品：免螺丝式 弹簧式 接线端子 连接器

11、 KF-301 KF301-2P

型号：KF301-5.0-2P
规格：5.00mm间距
电压电流：300V 12A
线径：22-14AWG 2.5mm２
12、 KF-7.62 KF7620-2P 7.62MM间距2P

塑件：PA66 UL94V-0
端子：黄铜，0.8厚镀锡
螺丝：钢，M4镀镍
性能
额定电压/电流：300V/20A
使用温度：-40oC~+105oC
耐电压：AC2000V/Min
绝缘电阻：500M?/DC500V
使用线径：22~12AWG
最大锁紧扭力：10kg/cm

KF128-2P 5.00MM-2P

螺丝：M2.5，钢，镀锌
焊针：黄铜，镀锡
塑件：PA66, UL94V-0
电气性能
额定电压：300V
额定电流：16A
接触电阻：20mΩ
绝缘电阻：5000MΩ/1000V
耐电压：AC1500V/1Min
使用线径：24-12AWG 2.5mm2
机械性能
温度范围：-40oC~+105oC
瞬时温度：+250oC  5秒
扭距：0.4Nm (3.6lb.in)
剥线长度：6-7mm
13、螺钉式端子 接线端子 KF120-2P 间距2.54MM

接线端子 KF120-2P
间距2.54MM 一体端子

14、SM2.54-2P 间距2.54mm线束 空中对接连接线

型号：SM-2P线束
间距：2.5mm

15、 EL 6P 条形连接器  )汽车连接器

16、接插件 5556-2P 对插

接插件，连接器L6.2-4P对接连接器
L6.2
技术参数：
间距：6.2
适用线规：AWG＃24～＃14
额定电压：300V DC/AC（有效值）
额定电流：10.0A
耐压值：1500V AC （有效值）
工作温度：-25℃～+85℃
绝缘电阻：≥1000MΩ
接触电阻：≤0.02Ω
材料：
绝缘座：尼龙66 UL94V-0
端子：磷青铜

5566 5557 4P 接插件 接线接头 端子(可能有两种，一种接PCB ,一种为空中对插)
\
连接器5566 2-24芯现货供应  间距4.2mm

1、接线端子 接插件 CF-3P 条形连接器 间距6.35MM
