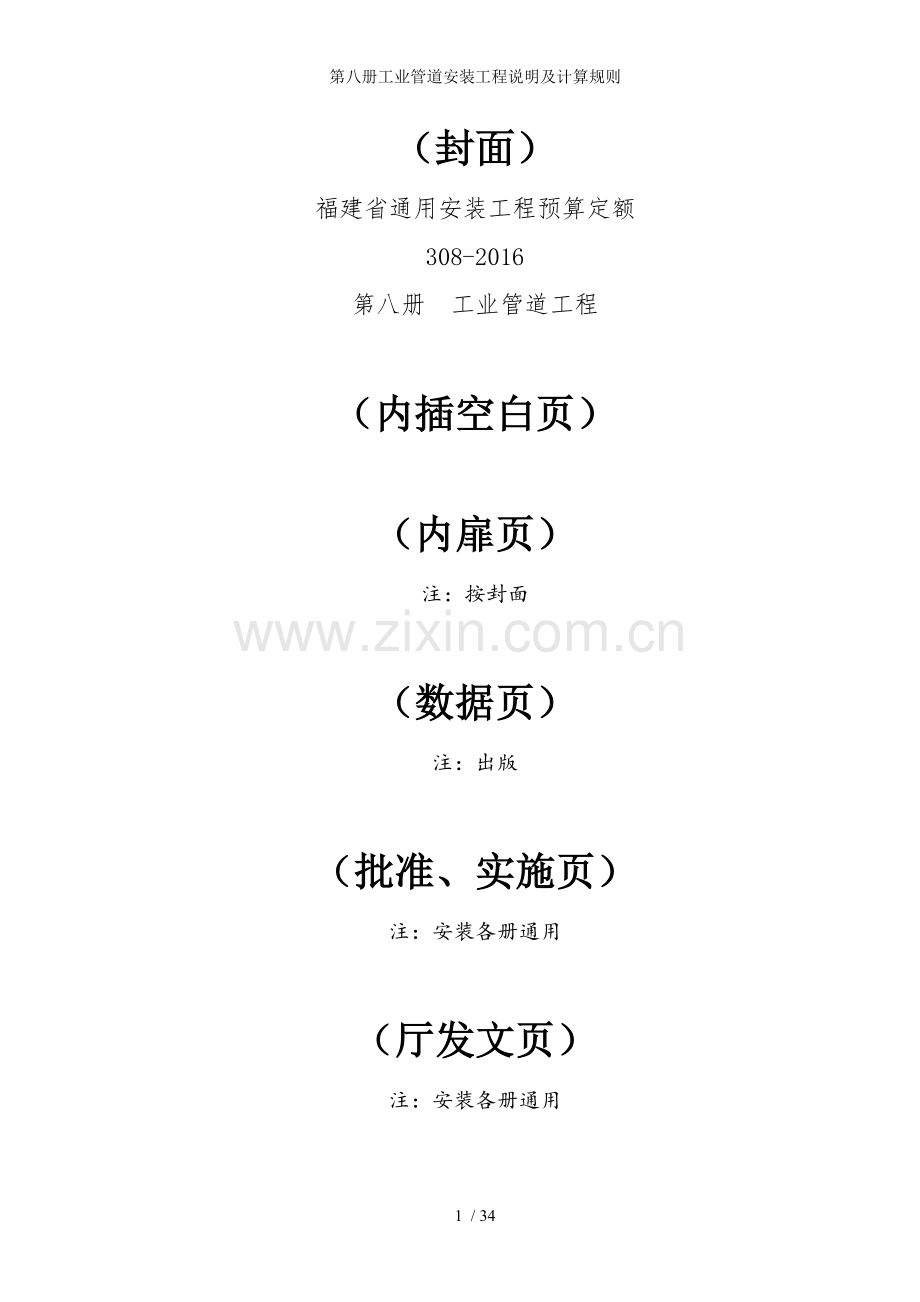

（封面）
福建省通用安装工程预算定额
308-2016
第八册 工业管道工程

（内插空白页）

（内扉页）
注：按封面

（数据页）
注：出版

（批准、实施页）
注：安装各册通用

（厅发文页）
注：安装各册通用

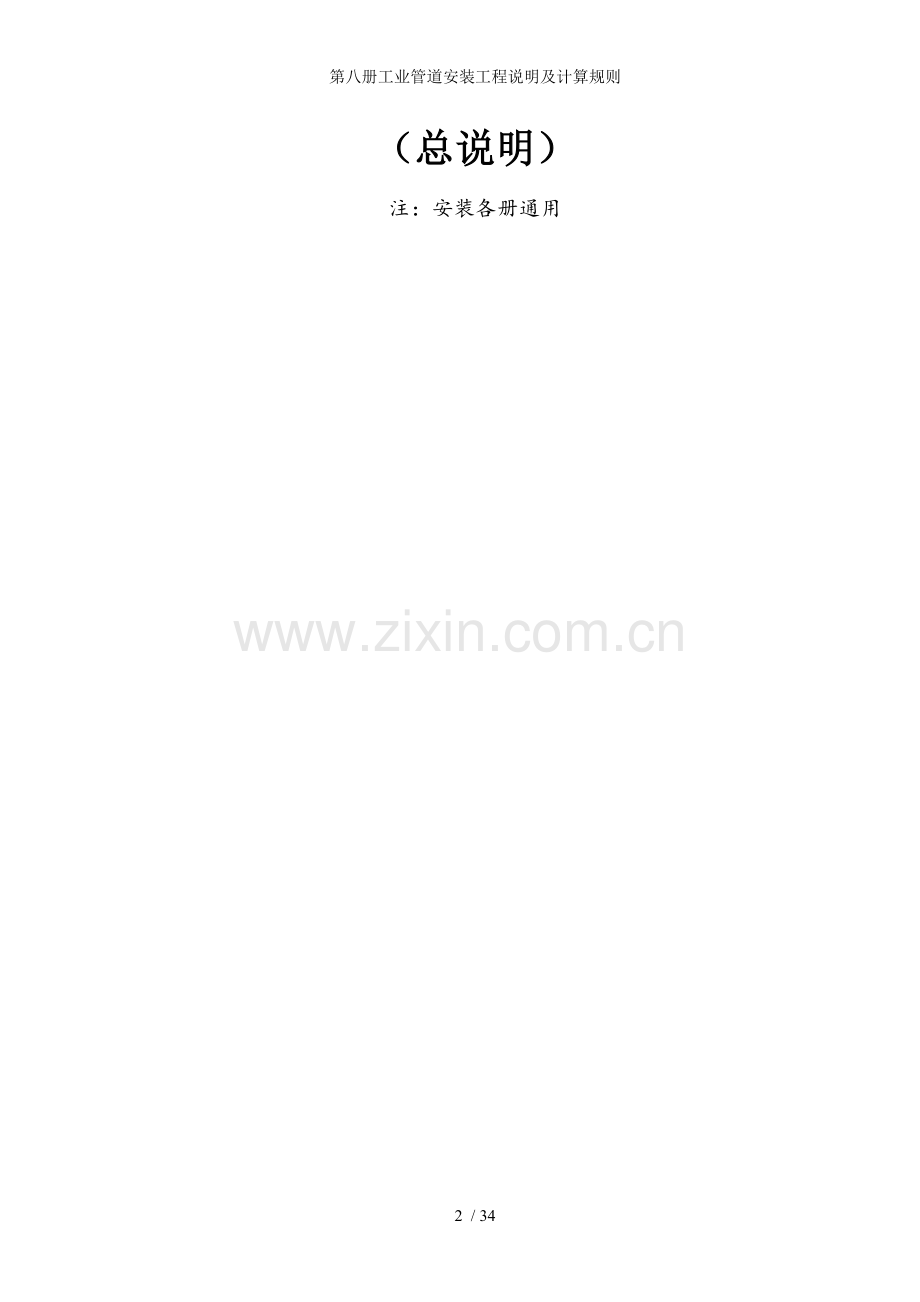

（总说明）
注：安装各册通用
册说 明
一、第八册<工业管道工程)(以下简称本定额)适用于新建、扩建项目中厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道，厂区第一个连接点以内的生产用(包括生产与生活共用)给水、排水、蒸汽、燃气等输送管道的安装工程；其中给水以入口水表井为界；排水以厂区围墙外第一个污水井为界；蒸汽和燃气以人口第一个计量表(阀门)为界；锅炉房、水泵房以墙皮为界。
二、本册定额编制的主要技术依据有：
1.《通用安装工程工程量计算规范》50856-2013；
2．《工业金属管道工程施工规范》50235—2010；
3、《工业金属管道工程施工质量验收规范》50184—2011；
4．《现场设备、工业管道焊接工程施工规范》50236-2011；
5.《现场设备、工业管道焊接工程施工质量验收规范》50683-2011；
6．《金属熔化焊焊接接头射线照相》3323-2005；
7．《承压设备无损检测》4730；
8.《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》985.1-2008；
9．《埋弧焊焊缝坡口的基本形式和尺寸》986—1988；
10.《全国统一安装工程预算定额》第六册《工业管道工程》206-2000；
11．《全国统一安装工程基础定额)201～209—2000；
12．《施工机械台班费用编制规则》(2014年)；
13.《通用安装工程消耗量定额》 02-31-2015；
14.《福建省安装工程消耗量定额》307-2012；
15.相关标准图集及技术手册；
三、本册定额管道压力等级的划分：
低压：0<p≤1．6，中压：1．6<p≤10，高压：10<p≤42；蒸汽管道p≥9、工作温度≥500℃时为高压。
四、本定额内不包括下列内容：
1．单体和局部试运转所需的水、电、蒸汽、气体、油(油脂)、燃气等；
2．配合联动试车费；
3．管道安装完后的充气保护和防冻保护；
4．设备、材料、成品、半成品、构件等在施工现场范围以外的运输费用。
五、关于下列各项费用的规定：
1．厂区外1 至10以内的管道安装项目，其人工和机械乘以系数1．1，柴油发电机台班另计；
2．整体封闭式（非盖板封闭）地沟的管道施工，其人工和机械乘以系数1．2；
3．超低碳不锈钢管执行不锈钢管项目，其人工和机械乘以系数1．15，焊材可以替换，消耗量不变；
4．高合金钢管执行合金钢管项目，其人工和机械乘以系数1．15，焊材可以替换，消耗量不变；
5.本定额各种材质管道施工使用特殊焊材时，焊材可以替换，消耗量不变；
6.低压螺旋卷管（管件）电弧焊项目执行中压相应项目，定额乘以系数0.8；
7.操作高度增加费：以设计标高正负零平面为基准，安装高度超过20m时，超过部分工程量按定额人工、机械乘以下表系数。
系数表
操作物高度（m以内）
≤30
≤50
＞50
系数
1.2
1．5
协商
六、有关说明：
1.生产、生活共用的给水、排水、蒸汽、燃气等输送管道，执行本册定额，生活用的各种管道执行第十册《给排水、采暖、燃气工程》相应项目；
2.随设备供应预制成型的设备本体管道，其安装费包括在设备安装定额内；按材料或半成品供应的执行本册定额；
3.预应力混凝土管道、管件安装执行《市政工程消耗量定额》相应项目；
4. 单件重100以上的管道支、吊架制作与安装、管道预制钢平台的搭拆执行第三册《静置设备与工艺金属结构制作安装工程》相应项目；
5.地下管道的管沟、土石方及砌筑工程执行相关定额；
6.刷油、绝热、防腐蚀、衬里，执行第十二册《刷油、防腐蚀、绝热工程》相应项目；
7．管道安装按设计压力执行相应定额，管件、阀门、法兰按公称压力执行相应定额；
8、方形补偿器弯头执行本册定额第二章相应项目，直管执行本册定额第一章相应项目；
9.本册定额已包含场内水平运输和垂直运输工程内容。

第一章 管道安装
（30801）
说明
一、本章内容包括低压管道、中压管道、高压管道的安装
二、本章不包括以下工作内容:
1．管件连接；
2. 阀门安装；
3. 法兰安装；
4．管道压力试验、吹扫与清洗；
5．焊口无损探伤、预热及后热、热处理、硬度测定、光谱分析；
6．管道支吊架制作、安装；
7．管口焊接管内、外充氩保护；
8．管件制作、煨弯。
三、有关说明：
1.管廊及地下管网主材用量，按施工图净用量加规定的损耗量计算；
2.法兰连接金属软管安装,包括两个垫片和两副法兰用螺栓的安装,螺栓材料量按施工图设计用量加规定的损耗量计算。
工程量计算规则
一、管道安装按压力等级、材质、连接形式，以“10m”为计量单位；
二、各种管道安装工程量，均按设计管道中心长度，以“延长米”计算，不扣除阀门及各种管件所占长度；主材应按定额用量计算；
三、加热套管安装按内、外管分别计算工程量，执行相应定额项目；
四、有缝钢管螺纹连接项目已包括封头、补芯安装内容，不得另行计算；
五、伴热管项目已包括煨弯工序内容，不得另行计算；
六、金属软管安装按不同连接形式，以“根”为计量单位；
七、衬里钢管预制安装，管件按成品，弯头两端按接短管焊法兰考虑，定额中包括了直管、管件、法兰安装全部与拆除工作内容(二次安装、一次拆除)，但不包括衬里及场外运输。

第二章 管件连接
（30802）
说明
一、本章与第一章直管安装配套使用。
二、关于下列各项费用的规定：
1．在管道上安装的仪表一次部件，执行本章管件连接相应项目定额乘以系数0.7；
2．仪表的温度计扩大管制作安装，执行本章管件连接相应项目定额乘以系数1.5，工程量按大口径计算；
3.焊接盲板(封头)执行本章管件连接相应项目定额乘以系数0.6。
三、管件制作，执行本册第7章相应定额。
工程量计算规则
一、各种管件连接均按压力等级、材质、连接形式，不分种类，以“10个”为计算单位；
二、定额中已综合考虑了弯头、三通、异径管、管帽、管接头等管口含量的差异，使用定额时按设计图纸用量，不分种类，执行同一定额；
三、各种管道（在现场加工）在主管上挖眼接管三通、摔制异径管，应按不同压力、材质、规格均以主管径执行管件连接相应定额，不另计制作费和主材费；
四、挖眼接管三通支线管径小于主管径1/2时，不计算管件工程量；在主管上挖眼焊接管接头、凸台等配件，按配件管径计算管件工程量；
五、管件用法兰连接时，执行法兰安装相应项目，管件本身安装不再计算安装费；
六、全加热套管的外套管件安装，定额按两半管件考虑的，包括两道纵缝和两个环缝；两半封闭短管执行两半管件项目；
七、半加热外套管摔口后焊在内套管上，每个焊口按一个管件计算；外套碳钢管如焊在不锈钢管内套管上时，焊口间需加不锈钢短管衬垫，每处焊口按两个管件计算，衬垫短管按设计长度计算，如设计无规定时，可按50长度计算其价值。

第三章 阀门安装
（30803）
说明
一、本章内容包括低压阀门、中压阀门、高压阀门等安装及安全阀调试；
二、本章各种阀门安装(调节阀以及低压阀门中螺纹阀门、承插焊阀门、法兰阀门安装除外)均包括壳体压力试验和密封试验工作内容；
三、本章各种阀门安装不包括阀体磁粉检测、密封做气密性试验、阀杆密封填料更换工作内容；
四、关于下列各项费用的规定：
1. 调节阀以及低压阀门中螺纹阀门、承插焊阀门、法兰阀门安装实际有发生壳体压力试验和密封试验工作内容时,定额乘以1.67；
2.阀门（除1中所列阀门）
安装不做壳体压力试验和密封试验室，定额乘以0.6
3.仪表流量计安装，执行阀门安装相应项目定额乘以系数0.6；
4.限流孔板、八字盲板执行阀门安装相应项目定额乘以系数0.4。
五、有关说明：
1.法兰阀门安装包括一个垫片和一副法兰用螺栓的安装；
2.焊接阀门是按碳钢焊接编制的，设计为其他材质，焊材可替换，消耗量不变；
3.阀门壳体压力试验和密封试验是按水考虑的，如设计要求其他介质，可按实计算；
4.法兰阀门安装使用垫片是按石棉橡胶板考虑的，实际施工与定额不同时，可替换；
5.齿轮、液压传动、电动阀门安装已包括齿轮、液压传动、电动机安装，检查接线执行其他册相应定额；
6、高压对焊阀门是按碳钢焊接考虑的，如设计要求其他材质，其电焊条价格可换算，其他不变；本项目不包括解体研磨工序，发生时应另行计算；
7、调节阀门安装定额仅包括安装工序内容，配合安装工作内容由仪表专业考虑
8、定额内垫片材质与实际不符时，可按实调整；
9、透镜垫和螺栓本身价格另计，其中螺栓按施工图设计用量加规定的消耗量。
工程量计算规则
一、各种阀门按不同压力、连接形式，不分种类以“个”为计量单位；
二、各种法兰阀门安装与配套法兰的安装，分别计算工程量；螺栓与透镜垫的安装费已包括在定额内，其本身价值另行计算；螺栓的规格数量，如设计未作规定时，可根据法兰阀门的压力和法兰密封形式，按本定额附录的“法兰螺栓重量表”计算；
三、减压阀安装按高压侧直径执行相应项目。

第四章 法兰安装
（30804）
说明
一、本章内容包括低压法兰、中压法兰、高压法兰等各种法兰安装；
二、本章不包括法兰冷紧、热紧；
三、管业下列各项费用的规定：
1.全加热套管法兰安装，按内套管法兰直径执行相应定额乘以系数2.0;
2.单片法兰安装执行法兰安装相应项目，定额乘以系数0.61，螺栓数量不变;
3.中压螺纹法兰、平焊法兰安装，按低压相应项目，定额乘以系数1.2;
4.节流装置，执行法兰安装相应项目，定额乘以系数0.7;
5.低压碳钢平焊法兰（氩电联焊），按低压碳钢平焊法兰（电弧焊）项目乘以系数1.15（不含主材）。
四、有关说明：
1.焊环活动法兰安装，执行翻边活动法兰安装相应项目，翻边短管更换为焊环, 并另行计算其价值；；
2.法兰安装包括一个垫片和一副法兰用的螺栓；螺栓用量按施工图设计用量加损耗量计算；
3.法兰安装使用垫片是按石棉橡胶板考虑的，实际施工与定额不同时，可替换；
4.透镜垫、螺栓材料价格另行计算，其中螺栓按实际用量加损耗计算；
5.高压碳钢螺纹法兰安装，包括了螺栓涂二硫化钼工作内容；
6.高压对焊法兰包括了密封面涂机油工作内容，不包括螺栓涂二硫化钼、石墨机油或石墨粉；硬度检查应按设计要求另行计算；
7.用法兰连接的管道安装，管道与法兰分别计算工程量，执行相应定额；
8.配法兰的盲板只计算主材费，安装费已包括在单片法兰安装中。
工程量计算规则
各种法兰安装按不同压力、材质、连接方式、规格和种类，以“副”为计量单位；压力等级按设计图纸规定执行相应定额。

第五章 管道压力试验、吹扫与清洗
（30805）
说明
一、本章内容包括管道压力试验、管道系统吹扫、管道系统清洗、管道脱脂、管道油清洗；
二、本章包括临时用空压机和泵作动力进行试压、吹扫及清洗，管道连接的管线、盲板、阀门、螺栓等所用的材料摊销量，不包括管道之间的临时串通管和临时排放管线，其工程量应按施工方案另行计算；
三、管道油清洗项目按系统循环清洗考虑，包括油冲洗、系统连接和滤油机用橡胶管的摊销，但不包括管内除锈，需要时另行计算；
四、管道液压试验是按普通水编制的，如设计要求其他介质，可按实计算
五、管道清洗定额按系统循环清洗考虑；
六、调节阀等临时短管制作、装拆项目，使用管道系统试压、吹扫时需要拆除的阀件以临时短管代替连通管道，其工作内容包括完工后短管拆除和原阀件复位等；
七、液压试验和气压试验已包括强度试验和严密性试验工作内容；
八、当管道与设备作为一个系统进行试验时，如管道的试验压力等于或小于设备的试验压力，则按管道的试验压力进行试验；如管道试验压力超过设备的试验压力，且设备的试验压力不低于管道设计压力的115%时，可按设备的试验压力进行试验；
九、泄漏性试验适用于输送剧毒、有毒及可燃介质的管道。
工程量计算规则
本章管道压力试验、泄漏性试验、吹扫与清洗按不同压力、规格，以“100m”为计量单位。

第六章 无损检测及焊口热处理
（30806）
说明
一、本章内容包括管材表面无损检测、焊缝无损检测、焊口预热及后热、焊口热处理、硬度测定、光谱分析。
二、本章不包括以下工作内容：
1．固定射线检测仪器使用的各种支架制作；
2.超声波检测对比试块的制作；
上述内容发生时，可根据现场实际情况另行计算。
三、有关说明：
1.无损探伤定额已综合考虑了高空作业降效因素；
2.电加热片是按履带式考虑的，实际与定额不同时可替换；
3.电加热片、电阻丝、电感应预热及后热项目，如设计要求焊后立即进行热处理，预热及后热项目定额乘以系数0.87；
4.计算X光、γ射线探伤工程量时，按管材的双壁厚执行相应定额项目；管材对接焊接过程中的渗透探伤检验及管材表面的渗透探伤检验,执行管材对接焊缝渗透探伤定额；
5.管道焊缝采用超声波无损探伤时，其检测范围内的打磨工程量按展开长度计算；
6.管道焊缝应按照设计要求的检验方法和数量进行无损探伤；当设计无规定时，管道焊缝的射线照相检验比例应符合相关规范规定；管口射线片子数量按现场实际拍片张数计算；
7.电加热片加热进行焊前预热或焊后局部热处理时，如要求增加一层石棉布保温，石棉布的消耗量与高硅（氧）布相同，人工不再增加；
8.用电加热片或电感应法加热进行焊前预热或焊后局部处理的项目中，除石棉布和高硅（氧）布为一次性消耗材料外，其他各种材料均按摊销量计入定额；
9.热处理的有效时间是依据施工及验收规范所规定的加热速率、温度下的恒温时间及冷却速率公式计算的，并考虑了必要的辅助时间、拆除和回收用料等工作内容。
工程量计算规则
一、X射线、γ射线无损检测，按管材的双壁厚执行定额相应项目；
二、管材表面无损检测按规格不分材质、壁厚，以“10m”为计量单位；
三、焊缝射线检测区别管道不同壁厚、胶片规格，以“10张”为计量单位；
四、焊缝超声波、磁粉和渗透检测按规格不分材质、壁厚，以“10口”为计量单位；
五、焊口预热及后热和焊口热处理按不同材质、规格及施工方法，以“10口”为计量单位。

第七章 其他
（30807）

说明
一、本章内容包括管道支吊架制作与安装，，焊口充氮保护（管道内部），冷排管制作安装，钢带退火、加氨，蒸汽分汽缸制作、蒸汽分汽缸安装、集气罐制作安装、空气分气筒制作安装、板卷管制作与管件制作、吸水喇叭口及支架制作、安装等；
二、一般管架制作、安装定额按单件重量列项，并包括所需螺栓、螺母本身的价格；
三、除木垫式、弹簧式管架外，其他类型管架均执行一般管架定额；
四、木垫式管架不包括木垫重量，但木垫的安装已包括在定额内，木垫材料费已包括在定额的其他材料费内；
五、弹簧式管架制作，不包括弹簧价格，其价格应另行计算；
六、管架制作与安装按管架制作安装实际采用的材质不同，调整材料中型钢（综合）项的单价，消耗量不变；
六、冷排管制作与安装定额中已包括煨弯、组对、焊接、钢带的轧绞、绕片，管架制作与安装可按本章所列项目计算，冲、套翅片可根据实际情况自行补充；
七、空气调节器喷雾管安装，按《采暖通风国家标准图》T704-12以六种型式分列，可按不同型式以组分别计算；
八、各种板材异径管制作，不分同心偏心，均执行同一定额；
九、成品管材加工的管件，按标准成品考虑，符合规范质量标准；
十、各种板卷管与板卷管件制作，其焊缝均按透油试漏考虑；
十一、各种板卷管与板卷管件制作，是按在结构（加工）厂制作考虑的。
十二、本章不包括以下工作内容：
1.分气缸、集气罐和空气分气筒的附件安装；
2．冷排管制作与安装定额中的钢带退火和冲、套翅片；
3.木垫式管架不包括木垫重量；
4、吸水喇叭口及支架制作、安装，不包括与喇叭口连接的吸水直管及法兰的安装；
5、各种板卷管与板卷管件制作，不包括原材料（板材）及成品的水平运输、卷筒钢板展开、分段切割、平直工作内容；
6.各种板卷管与板卷管件制作，不包括单件压力试验和无损探伤；
7．用管材制作管件项目，其焊缝均不包括试漏和无损探伤工作内容；
8.中频煨弯定额不包括煨制时胎具更换内容。
十三、关于下列各项费用的规定；
1.不锈钢管、有色金属管、非金属管的管架制作与安装，按一般管架定额乘以系数1.1.
2.采用成型钢管焊接的异形管架制作与安装，按一般管架定额乘以系数1.3，如材质不同时，电焊条可以替换，消耗量不变；
3．采用成型钢管焊接的异形管架制作、安装，按一般管架定额乘以系数1.3，其中不锈钢用焊条可作调整；
4．煨弯定额按90°考虑，煨弯180°时，定额乘以系数1.5；
5．碳钢板卷管直管制作（氩电联焊），按碳钢板卷管直管制作（电弧焊）项目，其人工、辅材及机械乘以系数1.1；
十四、管道支吊架制作与安装比列；
1.一般管架：制作占65%，安装占35%；
2.木垫式及弹簧式管架：制作占78%，安装占22%；
十五、定额中场外运输子目是指材料及半成品在施工现场范围以外的水平运输，包括发包方供应仓库到场外防腐厂、场外预制厂、场外预制厂到安装现场等。
工程量计算规则
一、一般管架制作、安装以“t”为计量单位，适用于单件重量在100以内的管架制作、安装；单件重量大于100的管架制作、安装应执行相应定额；
二、套管制作与安装，按不同规格，分柔、刚性套管，以“个”为计量单位，所需的钢管和钢板已包括在制作定额内，执行定额时应按设计及规范要求选用项目；
三、焊口充氮保护按管道不同规格，以“10口”为计量单位；
四、冷排管制作安装以“100m”为计量单位；
五、板卷管制作，按不同材质、规格以“t”为计量单位，主材用量包括规定的损耗量；
六、板卷管件制作，按不同材质、规格、种类以“t”为计量单位，主材用量包括规定的损耗量；
七、成品管材制作管件，按不同材质、规格、种类以“个”为计量单位，主材用量包括规定的损耗量；
八、三通不分同径或异径，均按主管径计算，异径管不分同心或偏心，按大管径计算。
