印铁油墨基础知识.doc

印铁油墨基础知识
印铁油墨基础知识（一）
概要
1、前言
    对于金属的印刷主要是广泛应用于包装容器来“传达包装内的物品的情报”以及“通过色彩及包装的效果提高附加价值”。金属印刷基本上是以胶印的方式来进行的，印刷所使用的油墨类属于胶印油墨。金属印刷油墨在具有胶印油墨的印刷适性及印刷效果的基础上，还被要求在制罐、加工工程内容物填充后的处理工程中具有所相应的适性与耐性。并且，由于被印刷体与纸张不同无法进行渗透，需加热来进行硬化。
    金属印刷为了保护金属素材，提高涂膜强度和印刷效果，通常与填充料、白墨等打底涂料及底漆等罐用外表面涂料组合使用。根据金属印刷油墨的用途，必须具备相应的涂料的体系的涂膜构成的性能。

2、金属印刷的发展
    我国自1900年引进德国制平台印刷机后开始了对金属的印刷。在这之后金属印刷虽一度国产化，但在第二次世界大战时呈现出一时的极端衰退。
此后的金属印刷及印铁油墨的发展如下:
   (1950年～)随着玩具、食品罐的使用用途急速扩大。油墨开始用醇酸树脂来代替重合干性油。并开始开发可用于蒸煮的专用高性能油墨。
  （1960年～）饮料罐的用途开始展开。油墨开始了针对以高速轮转机为中心的改良。

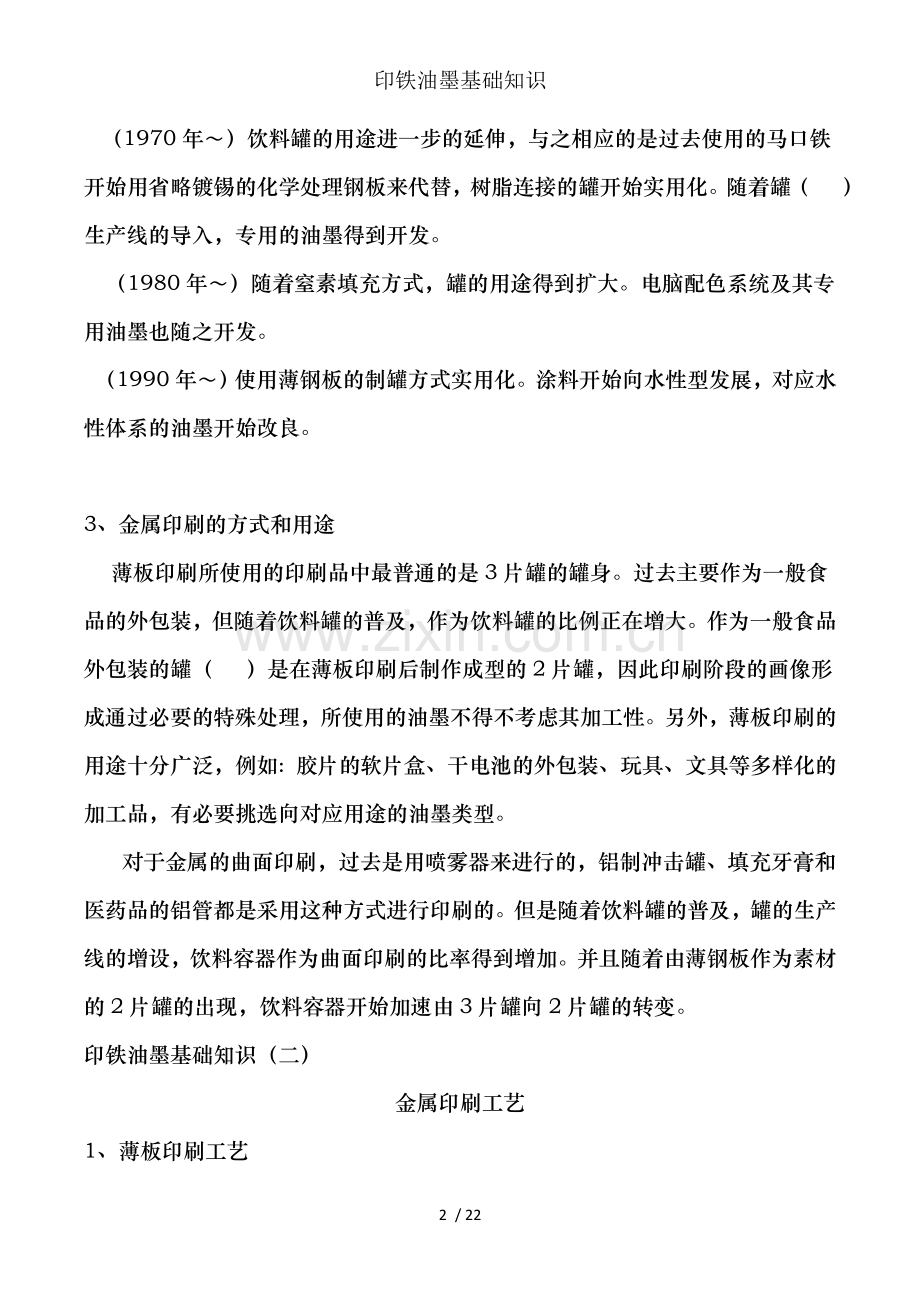

  （1970年～）饮料罐的用途进一步的延伸，与之相应的是过去使用的马口铁开始用省略镀锡的化学处理钢板来代替，树脂连接的罐开始实用化。随着罐（ ）生产线的导入，专用的油墨得到开发。
（1980年～）随着窒素填充方式，罐的用途得到扩大。电脑配色系统及其专用油墨也随之开发。
（1990年～）使用薄钢板的制罐方式实用化。涂料开始向水性型发展，对应水性体系的油墨开始改良。

3、金属印刷的方式和用途
    薄板印刷所使用的印刷品中最普通的是3片罐的罐身。过去主要作为一般食品的外包装，但随着饮料罐的普及，作为饮料罐的比例正在增大。作为一般食品外包装的罐（ ）是在薄板印刷后制作成型的2片罐，因此印刷阶段的画像形成通过必要的特殊处理，所使用的油墨不得不考虑其加工性。另外，薄板印刷的用途十分广泛，例如：胶片的软片盒、干电池的外包装、玩具、文具等多样化的加工品，有必要挑选向对应用途的油墨类型。
     对于金属的曲面印刷，过去是用喷雾器来进行的，铝制冲击罐、填充牙膏和医药品的铝管都是采用这种方式进行印刷的。但是随着饮料罐的普及，罐的生产线的增设，饮料容器作为曲面印刷的比率得到增加。并且随着由薄钢板作为素材的2片罐的出现，饮料容器开始加速由3片罐向2片罐的转变。
印铁油墨基础知识（二）
金属印刷工艺
1、薄板印刷工艺
    薄板印刷是根据印刷物的用途来选定金属素材，并按照以下的顺序施行印刷、涂装的。
    ①内面涂料的涂装，烘烤
    ②外面打底涂料的涂装，烘烤
    ③外面印刷，烘烤
    ④外面底漆的涂装，烘烤
   上述印刷过程中①的内面涂装和②的外面打底涂料在不需要的场合可以省略。③的外面印刷通常使用与纸张印刷同样结构的胶印轮转机，但由于被印刷体的溶剂不渗透，3色以上的套印在重叠印刷时会有一定的困难，因此可以采用2色机2色一组轮流烘干，按需要的色数进行印刷。图1的2色机的后面配备了底漆涂装用的涂料器的情况下，采用最终印刷过程最后用底漆进行轮转印刷的方法。
   为了缩短这个印刷工程，可以采用油墨和照射设备的组合的硬化体系。图2是用照射装置代替加热用的烘箱来使烘烤时间缩短并节省烘箱空间的无烘箱系统，此系统在1~3色机中正逐渐实用化。图3所展示的是下层印刷使用照射硬化的油墨，上层使用烘烤硬化型的油墨印刷，从而使多色印刷成为可能的 系统。
通常④的底漆涂装是在印刷涂装过程结束后进行的，但是根据用途当内面需要印刷时，可以加入底漆涂装的工序。

2、曲面印刷工程
    曲面印刷是指铝、钢等金属板压制成型后对对罐体进行印刷、涂装的方法，这种方法随着罐的普及正在急速增加。具有代表性的罐制作过程大致如下：
①→    压制成型
②→    回火、熨烫
③→    トリミング
④→    洗净
⑤→    外面打底涂料的涂装，烘烤
⑥→    外面印刷、底漆的涂装，烘烤
⑦→    内面涂料的涂装，烘烤
⑧→    边缘加工
    罐的印刷机运转时，一个橡皮布对应4～6个版，从版上将油墨依次转移后，将其转印到罐外表面，连续上光油及轮转印刷。这种方式对于一个橡皮布一次将全色转移，进行重叠印刷是不可能的。彩色套印的网点控制也非常困难。印刷方式虽然是胶印，但没有供水装置，版使用的是树脂凸版。因此比使用平板的薄板印刷网点增益更大。这种罐印刷机如图-4所示。

    近年，随着印刷机的高速发展，印刷速度已达到1500罐/分钟。油墨、外表面涂料的烘烤使用    ，与薄板印刷相比，进行高温短时间（200～220℃，60~120秒）的烘烤。
印铁油墨基础知识（三）
金属印刷油墨的构成
1、油墨的组成
    金属印刷油墨由与一般平板油墨相同的颜料、树脂油、溶剂、助剂构成。这个构成比例根据使用的颜料、树脂油以及油墨的性能设定的不同而改变。例如下面的例子。
硬化型油墨的组成稍后再阐述。
【印铁白油墨】
材料名
构成比例（％）
钛白
60.00
脱水蓖麻油改性醇酸
30.00
石油系碳氢化合物溶剂
9.65
金属（）干燥剂
0.05
合成蜡
0.10
抗氧剂
0.20
合计
100.00
【印铁红油墨】
材料名
构成比例
溶性偶氮胭脂红颜料
20.05
硅白
4.00
亚麻油改性醇酸
58.00
石油系碳氢化合物溶剂
16.00
金属（）干燥剂
1.00
抗氧剂
0.50
合计
100.00
由罐作为代表的曲面印刷为了使印刷速度加快，比一般的铁皮印刷。。。

2、性能设定
    印铁油墨与一般平板油墨相比具有相当高的粘度。这是出于对于金属板这样的非渗透体的印刷适性与印刷效果的考虑来决定的。通常，根据季节温度的变化为了能够分开使用设定了性能不同的数种类型。另一方面，考虑到罐油墨在高速状态下的转印性，在性能设定时设定比一般平板油墨略柔软。
这样的油墨的性能设定如表－2所示。

3、颜料
    金属印刷油墨所使用的颜料除了需要考虑分散性、流动性之类平板油墨的印刷适性方面的问题外，还需要考虑耐光性、耐热性、耐蒸适性等印刷物的耐性方面的问题。并且，对于金属印刷效果方面，有必要准备从透明性高到遮盖力大的各种产品。
    黄、橙系统的颜料中，具有高遮盖力大、各种耐性优异的铅系颜料一直使用到20世纪70年代，但考虑到安全卫生方面的问题，全部用有机颜料来替换。作为黄系的有机颜料来使用的一般时不溶性偶氮颜料，但时也有很多在耐光性、耐热性等耐性面不符合要求的  情况，在这种情况下一般使用缩合多环系之类的高级颜料。印铁油墨所使用的代表性的颜料见表3与表4。
    在红色中，平板油墨一般使用洋红6B系，但在印铁油墨中对耐光性的要求比较高，色相采用赤相的色淀红作为套印色。从赤到红、牡丹的色相的耐性颜料，一般使用缩合多环系的キナクリドン，根据用途也使用新开发的系颜料。
    蓝色使用的酞菁兰，黑色使用的炭黑，白色使用的钛白都具有优良的耐性，可以按照需要的用途来使用。

4、树脂、溶剂、辅助剂
    平版油墨主要以松香改性酚醛树脂为主，印铁油墨考虑到印刷适性及涂膜物性则使用醇酸树脂。这些植物油的主要成分有亚麻油、大豆油、脱水蓖麻油、椰子油及其脂肪酸。
    多价醇的成分主要有乙二醇、丙三醇、三羟甲基丙烷、季戊四醇等，多价酸主要有无水邻苯二甲酸、间苯二酸、马来酸、三苯六甲酸等，与植物油进行合成。
    印铁油墨所使用的植物油主要是干性油，在保持与颜料的亲合性、对水的适性（抗水性）等印刷适性方面显示出了有效的作用。另外，这类油自身是在空气中与氧气结合，加热硬化的成分。干性油的种类及油长对各种适性有着很大的影响。白墨考虑到黄变的问题主要由脱水蓖麻油构成。
另外，在需要套印油墨那样的平板印刷适性的场合，树脂中必须要由少量的极性基，因此羟基过剩率控制在10％以下，酸价也需要控制在较低的程度。这样的树脂组合所使用的溶剂是沸点为260－300℃的脂肪族及芳香族的石油系溶剂。
    常用的辅助剂有促进树脂硬化的干燥剂、防止油墨表面结皮的干燥抑制剂、提高硬化涂膜滑爽性的合成蜡。常用干燥剂有钴、锰等金属的脂肪酸盐，随着干燥剂添加量的增加会产生黄变，在较易看出黄变的白墨中需要将添加量抑制在最小范围内。混合蜡是从干性油及石油系溶剂中分离出来的聚乙烯蜡，但是根据成分及添加量在印刷时会发生附着不良、凝聚的情况，在使用时需要再三确认。
    另一方面，虽然罐基本以醇酸树脂为主体，但也考虑到付与对于高速印刷的转移性、飞墨等耐性来作为树脂的构成点。因此油长较短的树脂与脂肪族及芳香族石油系溶剂混合使用。因为没有只有油墨硬化的过程，因此干燥剂、合成蜡之类的辅助剂基本不使用。
    最近开始逐渐引入的水性涂料体系，设定了配合涂料的专用油墨。在这种情况下，为了提高与水的亲合性，不使用拥有较多极性基的短油长醇酸树脂而适用无油聚酯，根据需要与氨基树脂一起使用。
溶剂除石油系溶剂外，配合树脂的溶解性可以选择沸点在260－300℃的醇类、脂类乙二醇类溶剂。这类溶剂一般不需要使用硬化剂，但根据烘烤条件，涂膜硬度不足时可以使用酸触媒。

5、硬化型油墨
    金属印刷的领域，从多色刷化提高印刷效率、节省空间、环境对策等几个观点，在比较早的时期就采用了基本的硬化型油墨。作为硬化型油墨的特性所引起的问题有硬化时的体积收缩所产生的金属直刷及回火加工的密着性不足，对某种程度的用途方面产生制约，但作为印铁油墨需要有一定的饮料罐及压制成型的加工的适性，在必要的情况下也可以在一般的罐上使用。
    硬化型油墨的构成材料中，颜料基本上使用以烘烤固化型油墨为标准，但是根据颜料种类，会有促进表面处理剂变暗的反应及随着时间的影响稳定性产生影响的问题。遇到这样的情况，同一构造的颜料需要选定不一样的表面处理剂。
    硬化型油墨的载色剂的成分由预聚物（齐聚物）与单体构成。预聚物过去多数采用由丙烯酸与环氧树脂，聚酯树脂，氨基乙酸乙脂树脂酯化，预聚物自身持有架桥官能基的方法，但最近为了提高印刷适性和接着性，加工性等金属印刷必要的涂膜适性，较多的采用了高分子量的环氧脂树脂与聚酯树脂等没有架桥官能团的树脂溶解反应性单体的方法。另外，为了导入印刷后底漆热固化的工程，也有与热固化型树脂成分并用的情况。与这样的树脂组合使用的单体比起与树脂的溶解性，更需要考虑涂膜物性与皮肤刺激性等安全卫生性问题来进行选择。

    例如，2官能单体的4（双酚A·附加丙烯酸脂），（羟基戊间二烯）等，3官能单体的33A（三羟甲基丙烷附加三丙烯酸脂）等，4官能单体的（二三羟甲基丙烷四丙烯酸脂）等，6官能单体的（二季戊四醇丁四醇六丙烯酸脂）等。油墨化的场合的硬化性随着官能基数的增多而变好，但是固化时的体积收缩也会变得更大，因为油墨涂膜所残留的残留应力，会产生接着性恶化的倾向。因此，为了取得硬化性和接着性的平衡多数采用数种单体并用。

    固化型油墨根据灯的波峰发光波长所持有的254，313，365各种吸收波长采用了数种光重合开始剂并用的方法。经常使用脂肪胺，芳香胺与芳香族羧基的组合。白墨在长波长测的吸收领域光重合开始剂会有黄变的倾向，因此选择时需注意。
印铁油墨基础知识（四）
金属印刷油墨的要求耐性
1、耐光性
    耐光性通常使用    作为光源的耐晒牢度试验仪来进行试验。这种耐晒牢度试验仪的曝光时间与暴露在自然光下的天数的比例如图5所示。对于金属印刷油墨要求在包装容器经耐晒牢度试验仪48小时曝光（约等于夏季自然光20天的量），无变色、褪色现象。如表6所示，酞青系蓝颜料耐光性十分安定，但黄以及赤到红系的偶氮颜料有耐光性不安定的特点，与其他的色相相比耐光性要差，稀释变浅色后更进一步显示恶化的倾向。
    通过光对于颜料的构造变化起到什么样额作用现在依然有许多不明点，没有详细的报告，但一般通过光（紫外线）发生氧化还原反应引起的颜料互变异性体和－异性体的结构变化、光的吸收    的变化发生变色、褪色。
    黄以及赤到红系统的油墨中，在对配合使用及户外曝光等耐光性要求较高的场合有必要使用耐性颜料来制造油墨。

2、耐热性
    金属印刷油墨除了油墨本身的烘烤外，还有底漆烘烤过程中的加热，因此设计油墨时需要考虑到在这种烘烤条件下不发生变色、褪色的问题。但是，在后工程中会遇到制罐时的ハンダ热及溶接罐的补修涂料的的烧付等印刷物部分或全部受到高温加热的情况。与耐光性相同，是由颜料引起的，但未必与耐光性有相同的倾向，使用单（双）偶氮黄的黄系油墨有着较弱的倾向。在高温下的耐热性比起加热时间，温度的升高带来的劣化倾向更大，稀释率越高变褪色程度越大。
这种变褪色的原因有以下几个可能：
⑴.颜料本身遇热分解。
⑵.颜料向底漆层移动，或是直接向空气中飞散。
   白颜料虽然本身有着很强的耐热性，但需要注意树脂成分加热后引起的黄变。
作为受热问题，除了变褪色外还有热迁移的问题。这是因为油墨涂膜中的颜料在受到一定温度以上加热的情况下，印刷油墨与底漆等上层部的涂膜发生移动的现象。使用耐热性差的黄系颜料的油墨很容易发生这种现象。
   从印刷物角度来看，这种现象表现为油墨浓度的上升，从网点印刷的角度来看，表现为网点面积扩大。主要发生在黄系油墨中，需要与树脂受热引起黄变的现象区别对待。
这种现象当然是由使用颜料的耐热性所引起的，但根据底漆的树脂组成，需要系统性的确认。

3、耐蒸煮性
    提供包装容器的金属印刷罐，根据内容物在填充后进行蒸煮处理。蒸煮处理的条件根据内容物的不同而不同，鱼、肉类的食品罐通常在115℃到121℃加热60-120分钟，咖啡之类的饮料罐则倾向于高温短时间加热，一般在125℃到130℃加热30-60分钟。蒸煮处理引起的事故有以下几种：
①.起泡
    起泡是指在蒸煮处理后，涂膜产生小的发泡的现象。原因为使用颜料中作为不纯物的无机盐之类的水溶性成分所引起的。常见于在颜料制造工程中水溶性物质水洗不足的情况下发生。
②.白化、水点
    涂膜发生白化的现象主要是由颜料引起的，但同时也与涂膜自身的硬化度有关，ウェットコート或烘烤条件不足的场合之类的条件是主要原因。
在进行连续蒸煮处理的设备的情况下，罐身相互间的接触容易引起    ，只有这部分发生白化的现象。
③.变褪色
    蒸煮处理引起的变褪色，会在使用可溶性偶氮颜料的油墨中稀释到10%以下时发生。这与颜料的耐性有着直接的关系，油墨的耐性表参照上表来选定。
④蒸煮位移
   蒸煮处理的时候，罐的外表面相互接触时，印刷面的颜料通过底漆向别的罐的外表面迁移，产生着色现象。这可能是因为被加压的水蒸汽通过底漆进入油墨中，与颜料接触后向其他的罐的涂膜移动。以上所说的变褪色同样容易在可溶性偶氮颜料中发生。
印铁油墨基础知识（五）
金属印刷的最近动向
1、水性涂料体系
     套印、曲面印刷不管是哪个分支
     ⑴.减低大气污染物质的环境对应
     ⑵.非危险物化的消防法对应
     ⑶.减低有机溶剂的劳安法对应
     以上观点来看，由过去的溶剂型涂料开始变为使用水性型涂料。
     薄板印刷的情况下，虽然从胶印油墨的适性方面来看基本可以照旧使用谷去常用的油墨，但是同时也希望在以下所叙述的油墨方面的问题得到改良。一方面，曲面印刷考虑到水性涂料的涂装适性，与3、4项所提到那样的专用油墨组合的体系也得以确立。
水性体系的问题是，通过ウエットコート的底漆的ハジキ，产生油墨凝集之类的关系到涂装性的问题，因此有必要确认油墨和底漆的体系。另外，之前所说的蒸煮位移也比溶剂型底漆更容易发生，因此需要注意。

2、固化系统
     随着金属印刷的发展，油墨的固化系统已开始实用化，但对应环境问题的以涂料无溶剂化为目的，油墨与涂料向结合的固化系统还在讨论中。
    美国公司制造了自己公司的啤酒的铝制罐的固化系统。这个系统在曲面印刷后的固化油墨上用固化型底漆ウエットコ－ト后，用传送带进行搬送的同时从罐的左右和上部用熔解制照射装置进行紫外线照射固化。之后导入内面的喷雾涂装工序，外面施加热硬化来形成最终涂膜。现在的油墨，底漆采用脂环式环氧树脂的阳电子固化型油墨。

3、结语
    金属包装容器随着薄钢板的导入，压制成型罐曲面印刷的2片罐及照相凹板印刷胶卷的薄板3片罐的出现已经开始了构造变化，从环境问题，节省资源，能源的角度来看今后这个倾向会逐渐扩大。受此影响印刷，涂装将完全由水性体系所取代，并进一步普及由使用的ラジュエージョン硬化体系。
配合金属印刷油墨的容器形态及硬化体系的变化的研究开发现在正在进行中。
原作者：野中信彦
翻   译：刘斌

金属油墨简介
 金属油墨（ ）指用金属颜料制成的油墨，如金墨、银墨。
    金属油墨，是指用细小的金属薄片代替传统油墨中的颜料或染料配制而成的、具有独特金属闪亮效果的油墨。常说的金属油墨主要是指银墨和金墨。银墨由铝颜料配制而成；金墨一般由铜颜料和锌颜料按不同的比例配制而成，通过控制和改变它们的配比可以生产出青金、青红金、红金油墨或是所需要的金属色油墨。
    伊藤油墨化工技研株式会社的生产工艺
    以下是金属油墨的基本生产流程:铜、铝、锌原材料➝熔融、雾化➝筛分➝研磨➝筛分➝压滤➝混合➝成品与普通油墨的生产相比，金属油墨生产工艺的最大区别是金属颜料的制备过程，尤其是研磨工艺。由于铝颜料在研磨过程中易爆炸，所以必须采用湿磨工艺。此外，金属油墨是利用金属薄片颗粒的反射作用来实现金属光泽的，为了保证良好的镜面反射效果，金属颜料的研磨过程要比普通颜料轻柔以避免破坏金属片的形状。在研磨的过程中还要注意添加剂的选择，采用不同的添加剂能生产出浮型或非浮型两种类型的的金属油墨，前者的金属光泽度好，但附着力和耐磨性差，不能着色，后者虽然金属光泽度差一点，但附着力和耐磨性好，尤其是着色性好。使用者应该根据实际需要选择浮型或非浮型的产品，这一点非常关键，否则会影响后加工和最终产品的性能。
    金属油墨的特性
    以下将从光学特性、机械特性和化学特性三个方面阐述金属油墨的特性。
    1.光学特性
    （1）与普通油墨光学特性的区别
    由于金属颜料的光学特性与普通颜料的光学特性不同，所以生产出来的金属油墨的光学特性也和普通油墨有很大的区别。普通油墨的颜色不会随观察角度的变化而变化，而对于金属油墨，观察角度的变化会改变金属油墨的色相和亮度。
    （2）影响金属油墨光学性能的因素
    金属油墨闪亮的效果是金属颜料镜面反射和漫反射共同作用的结果。为了实现更好的金属效果，应该提高金属颜料的镜面反射，减少漫反射。影响油墨光学性能的主要因素有以下几个。
    ①金属颜料粒径的尺寸越大，单个颜料颗粒的镜面反射效果越好，金属油墨的金属光泽度越高，但它的遮盖力和网点再现性会变差。金属颜料粒径的尺寸越小，金属油墨的遮盖力和网点再现性越好，但由于存在过多的边缘漫反射，会导致金属油墨的金属光泽度下降。使用者可以根据自己的要求选择适合的粒径尺寸，但选择时要结合具体的印刷方式。不同的印刷方式需要使用不同金属颜料粒径的金属油墨，否则会出现由于粒径太大，在印刷过程中无法顺利传墨，或粒径太小印刷效果不好的情况。
    ②金属颜料的粒径分布也是影响金属油墨光学性能的一个因素。我们平常所说的金属油墨的粒径一般是指油墨中金属颜料的平均粒径D50,例如10μm的金属油墨，是指检测时50％的颜料粒径小于10μm，其实这一指标并不能非常准确地说明金属油墨性能的好坏。
    很多使用者会发现，当你使用不同厂家的金属油墨时，虽然他们技术资料上显示的粒径尺寸一样，但印刷后金属油墨的遮盖力和金属光泽度有时会有很大差别，这是因为不同厂家金属油墨中的金属颜料的粒径分布有宽有窄。相同的平均粒径，粒径分布越窄，颜料的整体排布越整齐，生产出来的金属油墨的光泽度和遮盖力就越好，因此，分析粒径分布对金属颜料的表征和质量控制是非常重要的，也是不同金属颜料生产厂家技术水平的重要体现。
    ③传统金属油墨中的金属颜料颗粒的形状是不规则的，称为(玉米粒状，见图1)，由于每个金属颜料颗粒的形状无规则且边缘不平滑，导致颗粒的镜面反射效果差，边缘漫反射严重，所以金属油墨的金属光泽和遮盖力相应也差。爱卡公司采用最新的冷凝和研磨技术生产出了新型的 (银元型，见图2)金属颜料。这种金属颜料的每个颗粒都是近似圆形的结构，尺寸均匀，镜面反射效果好，用它生产的油墨金属效果和遮盖力都很出色。因此，这种新型金属颜料一推出就得到了广泛的应用。
    2.机械特性
    由于用来生产金属油墨的金属原料都是比较软而薄的金属片，对剪切力很敏感，过高的剪切力会造成金属颜料颗粒变形或形成许多细微的颗粒，使最终产品的光学性能下降，图3所示为剪切力对金属颜料颗粒的影响。所以要使用一些比较平滑的材料去搅拌，同时要避免高速搅拌。要强调的是，很多印刷厂习惯用一些边缘比较硬的金属工具搅拌油墨，是非常不可取的。
    3．化学特性
    由于用来制造金属油墨的物质都是活泼的金属材料，所以金属油墨的化学性质也很不稳定，使用和储存时要严格密封，避免吸收过多的水分和长时间的光线直射。回收的金属油墨也不适合存放太久。
    金属油墨的优势
    为了实现良好的金属光泽，金属油墨中金属颜料的含量一般是普通油墨中颜料含量的2～4倍，所以金属油墨比普通油墨的价格要高。尽管如此，因其独特的表现力能够提升产品竞争力，吸引更多消费者的眼球，金属油墨印刷仍然得到了包装印刷行业的欢迎。与同样能实现金属效果的烫印和镀铝膜印刷等工艺相比，金属油墨印刷具有很多优势。
    （1）应用方便，不需要改造设备，不需要更多的投资。
    （2）可以像普通油墨一样印刷，提高了生产效率。
    （3）节省成本。
    伊藤油墨涂料化工技研株式会社提醒：
    （1）由于金属颜料的密度大，所以金属油墨与普通油墨相比，其颜料颗粒非常容易沉淀，使用前一定要充分搅拌，上机印刷前要检查油墨桶底部是否有沉淀物，如果搅拌不均匀，印刷品的色相和光泽度差异较大。
    （2）在印刷过程中随着溶剂的不断挥发，金属油墨的黏度会逐渐增大，为了保证金属油墨稳定而良好的流动性和转移性，要定期测量油墨的黏度并适当添加溶剂，使油墨黏度保持在稳定的范围内。
    （3）许多印刷厂常常通过往金属油墨中添加色浆或色粉的方法来实现彩色金属效果。需要注意的是，由于金属颜料的特殊性，有些色浆或色粉可能会使油墨变稠或性能发生变化，所以使用前一定要做测试，一般金属油墨制造商都有自己的色浆供客户选用。
    （4）金属油墨容易产生气体，特别是银墨，在运输或储存过程中油墨桶里可能积聚了很多气体，所以打开包装桶时要特别小心，避免大力开启油墨桶时，桶盖弹起伤人。
    （5）由于金属油墨的价格比普通油墨高很多，回收的金属油墨的光泽度又会明显下降，因此，在满足连续运转的前提下，在印刷过程中应尽可能少地添加金属油墨，必要时可以重新制作专用的墨槽。
    结语 伊藤油墨涂料化工技研株式会社向全球提供全方位的技术指导，完美，精准产品。
    金属油墨作为一种新型的印刷油墨，它的出现拓展了包装设计者的创作空间，为包装行业开辟了新的思路，在烟包、酒标、工业包装、日化产品标签、软包装等方面应用非常广泛。但我们也必须看到，金属油墨还有许多不完善的地方，尤其是镜面银墨系列产品的质量还不是很稳定。另外，很多使用者不了解金属油墨的性能，生产工艺控制不当，这也使金属油墨的印刷效果打了折扣。
影响金属印刷油墨附着性的几个问题分析
金属印刷的对象是非吸收性的材料——镀锡板马口铁。其印刷方式与平版胶印相类似，但在工艺上又有其独特的一面，比如：
    1.马口铁经印刷后油墨滞留在表面，须经过加热才能干燥固化；
    2.由于马口铁表面的锡层光泽明亮，通常在彩色印刷前，都要习惯性的在铁片上涂上一层白涂料。当然，这要根据印刷品的要求来定，也可直接涂于铁片的正面，也就是通常所说的镀锡面；
    3.待所有工序都印刷好之后，需进行机械加工，制作成各种形状、大小不一的包装物，要求涂层经机械加工后，须符合耐冲击、抗延伸性的要求；如属于食品级的品种，还需具备耐高压蒸煮的条件；这就要求涂层与基材之间必须具备优良的附着性能。涂层与基材附着力的好坏，它关系到马口铁本身的表面性能、油墨的种类、烘烤温度以及油墨涂层的厚薄等诸多因素。
    现就如何增强油墨涂层与基材(即镀锡马口铁）之间的附着性问题，与诸位行业专家学习交流：
    一、马口铁表面性能与油墨涂层附着性的关系
    马口铁是以薄钢板作为基料的，两面涂上纯锡使之光泽明亮；根据其工艺的不同，可分为热浸板和电镀板两种；主要由钢基板、锡铁合金层、氧化膜、油膜及锡层组成。
    首先，马口铁的表面通常都涂有一层极薄的油膜，其成分大多为二辛葵二酸酯或乙酰基三丁基柠檬酸酯。目的主要是为了防止马口铁生锈，也便于在印刷时易于将成垛的马口铁一张张分开。通常油膜的厚薄无固定标准，应控制在3-52左右。不宜太厚以免影响涂层对基材表面的润湿性，防止烘烤干燥后，印品产生缩孔等印刷故障，由于环境等季节性气候的变化，马口铁也易于受潮，直接影响其涂层的不相溶性，导致层间附着力变差。为此，许多制罐厂都将油膜量超出5-72以上的马口铁进行预处理一次，使其油膜完全挥发完后再使用，预处理温度一般在200℃/15以内，车速控制在4000以内为宜。
    通常检测马口铁油膜量是否合格，最简单直接的方法是：取少量涂料倒于平置的马口铁上，观察其扩散情况，一般中心点向周围润湿的半径大致相等，此时，提起马口铁一角成45℃角，涂料能够均匀的流向另一方向，即说明此油膜量符合印刷要求。如凝聚不散或不规则地向周围扩散，则说明不符合印刷要求，应预烘烤后才可使用。
    马口铁的第二层是氧化膜，一般马口铁镀锡工序完成后，锡的表面都留有一层薄薄的氧化膜，其结构很不稳定，容易导致涂层脱落，影响其附着力。所以马口铁每在镀锡完成后都要进行钝化处理，目的就是要增加其稳定性；过厚的氧化膜易使马口铁变颜色，尤其是经过高温烘烤后更为明显；通常情况下，电镀板是经过了钝化处理的，而热浸板则刚好相反。因此，要选择适用的马口铁，必须根据客户对印刷品的不同要求来决定。
    二、印刷涂料尧油墨与附着力的关系
    马口铁的印刷俗称印铁，生产的此类产品就叫印铁油墨，属于平版胶印方式，采用的是油水相斥的工作原理，此类产品要求也比较高，必须要具备以下几种性能：耐热性、耐溶剂性、耐机械加工性以及耐蒸煮性等，因此，要求印刷厂应根据印品的不同要求有选择性的使用印铁产品。
    1.打底涂料
    打底涂料是马口铁印刷中的第一道工序，它有助于面涂料及油墨的层间附着力，使其在进行各种机械加工成型过程中，涂层不宜受损，因此，选用打底涂料首先要考虑其对金属表面的润湿性能，成膜后有很好的机械加工性能。
    通常以醇酸、丙烯酸、聚酯树脂为主，环氧树脂为辅的配方结构模式来搭配，因这些树脂的结构中含有脂肪族羟基、醚基以及极为活泼的环氧基，使树脂分子与相邻表面之间产生电磁吸力，且环氧基与含有活泼氢的金属表面起反应生成化学键，因而附着力及耐水性能特别强，既无副产物的生成，也不产生气泡，收缩率也小，不会因受热而发生变质。
    在正常的印刷过程中，除了要选择优良的打底涂料外，科学合理的生产工艺、漆膜的厚薄、均匀的涂布以及烘烤的温度等等都是关键，尤其是漆膜的厚度，涂薄了不起作用，涂厚了易引起涂膜的收缩引力，影响其附着性；烘烤的温度在理论上也应该要比实际温度低一点，但幅度不宜太大，一般控制在10~15℃左右，人为的留些未反应完全的极性基团，以便在套印色彩时，油墨中的有机溶剂可将底漆溶胀，使涂层间的两界面高分子链更加密着，增强涂层间的附着性。
    2.印刷油墨
    由于马口铁的镀锡层比较光滑，尽管已打了一层底油，但在制作油墨过程中，如果忽略了合成树脂对其表面的黏附性，生产出来的油墨就不能满足其印刷的适应性了。
    通常金属印刷油墨选用油改性的醇酸树脂比较适宜，这类树脂采用植物油或脂肪酸等进行改性聚合而成，按其性能可分为干性和不干性两大类；按其所含植物油或脂肪酸量的多少，又可分为短、中、长油度；干性树脂主要有豆油、脱水蓖麻油等成分，可自干，也可与氨基树脂拼用，制成的油墨经烘烤固化后，附着牢固、光泽高、疏水性强、保光保色性好等特点，基本能满足马口铁印刷适性及产品机械加工的要求。
    马口铁的印刷由于其工艺的特殊性，产品的印刷往往要经过多次套印色彩、烘干，且又是非吸收渗透性的光滑表面，因此在印刷过程中应控制好各色墨层间的厚度，墨层如果太厚，其层间内聚力就大，无形中就影响了整个涂层对基材表面之间的粘附力，直接导致整个涂层的附着性下降，特别是印刷白墨时，由于白墨中的钛白粉所占比例比较大，其墨层厚度应控制在14±22，只有这样才能既保证了白墨的色度，也维护了墨层的附着性。
    3.罩光油
    经过了多种色彩的套印后，需要在油墨的表面涂上一层保护膜，它就是罩光油。涂上罩光油以后，既增加了整个印刷品的美观度，又达到了理想的粘附力。关键是其光泽度、柔韧性、耐磨性、耐冲击强度等都很大程度的得到了提高。
    常用的罩光油多由以下三大类树脂组成：
    A.环氧树脂：因其所含的极性比较高且有不易被水解的脂肪羟基和醚键，使其不仅附着性好、耐化学品性高；又因其结构为刚性的苯核和柔性的烃链交替排列，促使其物理机械加工性能增强。不过由于极性基团的存在，涂膜存在一定的亲水性，一般可通过交键结构的隔离作用来解决其耐水性。
    B.醇酸树脂：由于其含有蓖麻油、椰子油及合成脂肪酸的中、短链产物，具有饱和度高、耐氧化性好等特点；与氨基树脂、环氧树脂等共聚合，制成的涂层具有附着牢固、坚韧、耐热、耐候、耐溶剂等特点，在印铁行业用途比较广泛。
    C.丙烯酸树脂：此类树脂一般采用羟基丙烯酸酯，如丙烯酸羟乙酯和丙烯酸共聚，在树脂中引进羟基和羧基，以氨基树脂作为交联剂，此类罩光油常用于食品罐的印刷，具有耐酸、耐碱、抗水性好，耐高温不变黄等特点，且符合卫生标准。
    其实不管是那一类型的罩光油都有其不同的优劣性，应根据印刷品的不同要求来选择适宜的罩光油，但不论如何选择都必须要先了解清楚其产品的各种技术参数，以便印刷能够正常进行。
    三、烘烤温度对附着力的影响
    一般情况下，印铁产品的涂层是采用热固化的形式来干燥的，这也是胶印油墨与其不同的主要差别之一，由于每个产品所用的原材料都不尽相同，烘烤的温度也是随之变化。在整个的印刷过程中，烘烤温度是影响产品质量的关键：
    a.如果温度过低，树脂中的化学分子键未充分交联固化成膜，不但无附着性而言，还会造成背面的蹭脏，出现反印；并且在下一道的印刷工序中，由于油墨的粘连而出现分张困难；尤其关键的是印张的背面为容器的内壁，如果是食品罐将直接污染其所盛装的內容物。
    b.如果温度过高，分子键产生断裂，涂层就易脆化，涂层也就经不起机械加工以及高温蒸煮而产生爆漆。因此，烘烤温度的误差值应控制在±3℃之间，循环的风量也应控制在21600m3,除此之外，还应定期检查机台的运速情况，以保证每道涂层都有一个适宜的烘烤时间。

22 / 22
